2 ES PROHLÁŠENÍ O SHODĚ VÝROBEK NÁZEV: tlakový zásobník TYPE: TZ 10 VARIANTY: TZ 10S, TZ 10S-TROPI ÚČEL POUŽITÍ: doprava kapalných nátěrových hmot a hmot obdobných vlastností při jejich aplikaci JE V SOULADU nařízení vlády (směrnice EU) č. 176/2008 Sb. (2006/42/EC); č. 23/2003 Sb. (94/9/EC); č.26/2003 Sb. (97/23/ES) POUŽITÉ NORMY ČSN EN ISO ; ČSN EN ISO 11204; ČSN EN ISO 12100; ČSN EN 1037; ČSN EN 1070; ČSN EN ; ČSN EN ; ČSN EN ,7; ČSN EN ,7/A1; ČSN EN ISO 3746; ČSN ; ČSN EN 62305; ČSN ; ČSN ,3 ATEX Nařízení vlády č. 23/2003 Sb. (94/9/EC) Skupina: II Kategorie: 2 Označení: II 2 G Notifikovaný orgán: Složka dokumentace: NB 1026 FTZÚ, Ostrava A PROHLÁŠENÍ Prohlašujeme na svou výlučnou odpovědnost, že vlastnosti uvedeného výrobku splňují požadavky základních bezpečnostních zásad a požadavky technických předpisů, že výrobek je za podmínek obvyklého použití bezpečný a jeho vlastnosti splňují požadavky výše uvedené. Výrobce má certifikovaný SMJ podle ČSN EN ISO 9001:2009. SCHVÁLIL Jaromír Vojíř, technický ředitel EST + a.s. Podolí Ledeč nad Sázavou IČ: CZ V Ledči nad Sázavou Dne: 1. listopadu 2011 E CZ rev: /11

3 OBSAH BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ...4 POUŽITÍ...5 TECHNICKÉ PARAMETRY...6 POPIS...6 INSTALACE...7 OBSLUHA A ÚDRŽBA...8 BEZPEČNOST PROVOZU...12 MATERIÁL A PROVEDENÍ...12 ZNAČENÍ...12 DODÁVÁNÍ...13 OBJEDNÁVÁNÍ...13 BALENÍ...13 PROSTŘEDÍ, LIDKVIDACE ŠKODLIVIN A ODPADU...13 ZÁRUČNÍ PODMÍNKY...13 ZÁRUKA SE NEPOSKYTUJE...13 PŘÍSLUŠENSTVÍ...14 VYOBRAZENÍ DÍLŮ TZ SPECIFIKACE DÍLŮ TZ...14 SPECIFIKACE DÍLŮ TZ...15

4 BEZPEČNOSTNÍ ZÁSADY PRO PROVOZ ZAŘÍZENÍ Při použití tohoto zařízení je třeba dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete zařízení používat. Bezpečnostní pokyny si dobře uschovejte!!! Nebezpečí špatného používání zařízení: Zařízení je určeno pro profesionální použití! Používejte zařízení jen pro určené účely! Zařízení rozdělávejte mimo výbušnou zónu! Před použitím si přečtěte všechny štítky, nálepky a návody určené k používání tohoto zařízení! Nepoužívané zařízení uložte do suché a uzavřené místnosti! Nenoste zařízení za hadice a nepoužívejte je na stažení (vytažení) z hadicové výustky (z konektoru)! Hadice chraňte před horkem a ostrými hranami! Nikdy nepřekračujte max. povolený pracovní tlak tlakového zásobníku 4,5 bar (65 psi)! Celkový stav zařízení je nutno pravidelně kontrolovat viz. denní a týdenní údržba! Zvláštní zřetel je třeba brát u bezpečnostní armatury (pojistný ventil, regulátor tlaku)! Veškerou ovládací armaturu otvírejte a zavírejte pozvolna tak, aby nedocházelo k tlakovým rázům! Při práci noste vždy ochranné brýle, rukavice, oděv a respirátor, jak doporučují výrobci materiálů a rozpouštědel! Při provozu zařízení v prostředí s teplotou +40 C, používejte k jeho manipulaci rukavice s tepelnou ochranou! Nikdy nepřekračujte max. okolní teplotu zařízení 0 C +40 C! Pro manipulaci s aplikačními materiály a při čištění zařízení dodržujte pokyny výrobců těchto materiálů! Nebezpečí požáru a výbuchu (při míchání hořlavých látek): Špatné zemnění, větrání, otevřený plamen nebo jiskry mohou vyvolat požár, výbuch a způsobit vážná zranění! Zařízení důkladně uzemněte! Nikdy neprovozujte neuzemněné zařízení! Připojení uzemnění viz. Obsluha a údržba Při provozu zařízení zajistěte odvětrání pracovního prostoru, aby se zamezilo koncentraci hořlavých zplodin z rozpouštědel nebo stříkaného materiálu! Udržujte pracovní prostor v čistotě! V pracovním prostoru nikdy nekuřte! 4

5 Nebezpečné výpary: Nebezpečné materiály nebo toxické výpary mohou způsobit vážné zranění nebo smrt při styku s pokožkou, při zásahu očí nebo jsou-li polknuty nebo vdechnuty! Rozpouštědla ze skupiny chlorovaných uhlovodíků např trichlorethan a metylenchlorid mohou vyvolat chemickou reakci s hliníkem a také galvanicky upravenými díly pozinkováním. Může dojít k vytvoření třaskavé směsi, která může vést až k explozi! Při práci buďte stále pozorní! Pozorujte svoji práci! Pracujte rozumně! Nepoužívejte zařízení, když jste nekoncentrovaní! Nikdy nepoužívejte zařízení pokud je poškozená jakákoliv součást, mohlo by dojít ke zranění!!!!!! U p o z o r n ě n í Všichni pracovníci, kteří jsou obsluhou a údržbou zařízení pověřeni, musí být prokazatelně seznámeni s bezpečnostními předpisy a s návodem pro obsluhu a údržbu zařízení! Považujte instrukce návodů za součást produktu. Uchovejte jej po celou dobu životnosti produktu. Postupte jej jakémukoliv dalšímu držiteli nebo uživateli produktu. Podle potřeby zajistěte, že jakýkoliv obdržený doplněk bude začleněn do dokumentu. POUŽITÍ Tlakový zásobník (dále jen TZ) slouží k dopravě aplikační hmoty (syntetické, polyuretanové, vodové a emulzní nátěrové hmoty atd.), k aplikačnímu zařízení (stříkací pistole, čerpadlo, směšovací panel atd.). TZ vyhovuje pro aplikační hmoty, které svým složením nenaruší hliníkové části zásobníku!!! Tlakový zásobník je v podstatě zvětšená oddělená nádobka stříkací pistole, která je s ní spojená hadicí. Tlakem vzduchu se vytlačuje NH ze zásobníku do stříkací pistole. Nerezové provedení vnitřní sací armatury umožňuje aplikaci širokého rozsahu aplikačních hmot. Zásobník díky nízkému součinu obsahu a pracovního tlaku nevyžaduje pro provoz revizní knihu. 5

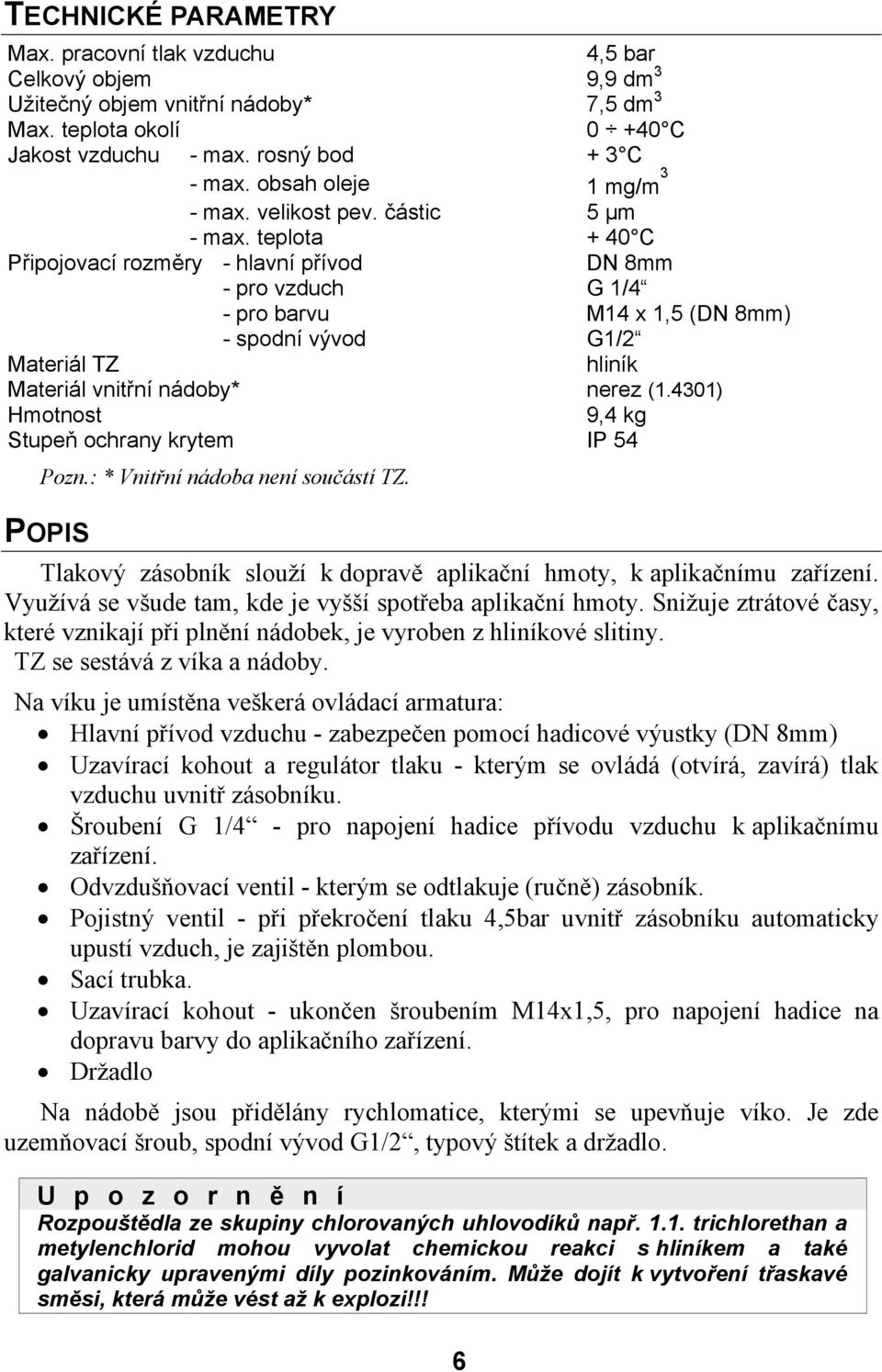

6 TECHNICKÉ PARAMETRY Max. pracovní tlak vzduchu 4,5 bar Celkový objem 9,9 dm 3 Užitečný objem vnitřní nádoby* 7,5 dm 3 Max. teplota okolí C Jakost vzduchu - max. rosný bod + 3 C - max. obsah oleje 1 mg/m 3 - max. velikost pev. částic 5 µm - max. teplota + 40 C Připojovací rozměry - hlavní přívod DN 8mm - pro vzduch G 1/4 - pro barvu M14 x 1,5 (DN 8mm) - spodní vývod G1/2 Materiál TZ hliník Materiál vnitřní nádoby* nerez (1.4301) Hmotnost 9,4 kg Stupeň ochrany krytem IP 54 Pozn.: * Vnitřní nádoba není součástí TZ. POPIS Tlakový zásobník slouží k dopravě aplikační hmoty, k aplikačnímu zařízení. Využívá se všude tam, kde je vyšší spotřeba aplikační hmoty. Snižuje ztrátové časy, které vznikají při plnění nádobek, je vyroben z hliníkové slitiny. TZ se sestává z víka a nádoby. Na víku je umístěna veškerá ovládací armatura: Hlavní přívod vzduchu - zabezpečen pomocí hadicové výustky (DN 8mm) Uzavírací kohout a regulátor tlaku - kterým se ovládá (otvírá, zavírá) tlak vzduchu uvnitř zásobníku. Šroubení G 1/4 - pro napojení hadice přívodu vzduchu k aplikačnímu zařízení. Odvzdušňovací ventil - kterým se odtlakuje (ručně) zásobník. Pojistný ventil - při překročení tlaku 4,5bar uvnitř zásobníku automaticky upustí vzduch, je zajištěn plombou. Sací trubka. Uzavírací kohout - ukončen šroubením M14x1,5, pro napojení hadice na dopravu barvy do aplikačního zařízení. Držadlo Na nádobě jsou přidělány rychlomatice, kterými se upevňuje víko. Je zde uzemňovací šroub, spodní vývod G1/2, typový štítek a držadlo. U p o z o r n ě n í Rozpouštědla ze skupiny chlorovaných uhlovodíků např trichlorethan a metylenchlorid mohou vyvolat chemickou reakci s hliníkem a také galvanicky upravenými díly pozinkováním. Může dojít k vytvoření třaskavé směsi, která může vést až k explozi!!! 6

7 Přednosti zásobníku Rovnoměrné podávání aplikační hmoty - kvalitní nástřik. Možnost podávání zvlášť viskozních a vysoce abrasivních materiálů s minimálním opotřebením zásobníku. Nižší ztrátové časy při doplňování a celkově menší ztráty času a materiálu, oproti pistolím s nádobkami. Rychlé a snadné doplňování aplikačních hmot pomocí rychlomatic, utahovaných pouhou rukou. Výtlačná armatura je vyrobeny z nerezového materiálu. Robustní a kompaktní konstrukce, nádoba a víko, jsou odlity z hliníku s jednoduchými tvary a plynulými přechody snadné čištění. Schváleno státním zkušebním ústavem (podrobeno tenzometrickým a destrukčním zkouškám). Je zajištěna několikanásobná bezpečnost pojistkou proti přetlakování (pojistný ventil). Destrukční přetlak je cca 4násobek pracovního přetlaku (dojde k porušení těsnění pod víkem, plášť nádoby je neporušen). Varianty provedení TZ Tlakové zásobníky se rozdělují na: 1. TZ 10 M (s míchadlem) a) TZ 10 M TROPI s poteflonovaným víkem a nádobou b) TZ 10 M 1 bar s regulátorem do 1 baru pro jemnější nastavení nižších tlaků c) TZ 10 M TROPI 1 bar viz. předchozí popis 2. TZ 10 S (bez míchadla) a) TZ 10 S TROPI s poteflonovaným víkem a nádobou Poznámka: Tlakové zásobníky je možné dodávat také s připojovacím závitem pro barvu G 3/8. INSTALACE TZ je zařízení skupiny II, kategorie 2 pro výbušnou plynnou atmosféru G a max. povrchovou teplotou třídy T5. Označení zařízení Ex II 2G T5 dle ČSN EN (94/9/ES-ATEX). Vzhledem k použití nebezpečných tekutin (Zákon č. 356/2003 Sb.) je pro TZ 10 stanoven max. pracovní tlak 4,5 bar (NV č.26/2003 Sb.). Pro stříkání a manipulaci s hořlavými kapalinami platí příslušné normy (ČSN ), prostory a místnosti, kde se s nátěrovými hmotami pracuje, musí být s ohledem na třídu hořlavosti NH označeny a upraveny ve smyslu platných norem a předpisů (ČSN apod.). 7

8 Pokud se zařízení používá a provozuje v jiných zemích platí pro ně příslušné normy a předpisy. Připojení na rozvod tlakového vzduchu, příp. na zařízení na jeho úpravu, hadicí DN 8 mm. OBSLUHA A ÚDRŽBA U p o z o r n ě n í Před prvním uvedením do provozu musí být pracovníci seznámeni s bezpečnostními předpisy pro provoz zařízení, s návodem pro obsluhu a údržbu zařízení!!! Uvedení TZ do provozu Zběžnou prohlídkou zkontrolujte stav jednotlivých částí zařízení. Zjištěné nedostatky okamžitě odstraňte!!! Na zásobníku povolte rychlomatice 3, sundejte víko 2 a odložte ho na bezpečné místo, zabráníte tak možnému poškození jednotlivých částí. Při manipulaci s víkem dbejte zvýšené opatrnosti!!! Přefiltrovanou, promíchanou a na požadovanou viskozitu upravenou aplikační hmotu, nalijte do předem vyčištěné nádoby 1. Před uzavřením TZ očistěte těsnící plochu víka. Víko nasaďte na nádobu a důkladně zajistěte upínacími rychlomaticemi. Uzavřete kohout přívodu vzduchu do TZ, kohout výtlačné části 8 a regulátor tlaku. Napojte hadici hlavního přivodu tlakového vzduchu na výustku a zajistěte ji hadicovou sponou COBRA. Připojte aplikační zařízení na přívod vzduchu a uzavírací kohout výtlačné části 8. Otevřete kohout přívodu vzduchu do TZ a regulátorem nastavte potřebný tlak (cca 1 bar) dle míchané aplikační hmoty. Odjistěte regulátor (má jištění nastavené polohy) a to zatažením za klobouček regulátoru směrem k sobě, otáčením doprava tlak zvyšujte, opačně tlak snižujte. Při překročení tlaku, nebo při odtlakování TZ, snižujte tlak (otáčením doleva) pomocí odvzdušňovacího ventilu. Legenda: 1. Nádoba 2. Víko 3. Rychlomatice 4. Držadlo 5. Regulátor tlaku 6. Pojistný ventil 7. Manipulační vozík 8. Uzavírací kohout 8

9 Jestliže máte nastavený požadovaný tlak, začněte po otevření kulového kohoutu ve výtlačné části s nanášením aplikační hmoty. Aplikační zařízení seřiďte dle potřeby, viz. vlastní návod. Po vyprázdnění nádoby uzavřete kohout výtlačné části 8, přívod vzduchu do TZ a regulátor tlaku. Tlakový zásobník odtlakujte pomocí odvzdušňovacího ventilu. Víko 2 TZ otevřete, když tlak vzduchu v zásobníku klesne na nulu (pro snadnější manipulaci s víkem odpojte přívod vzduchu k TZ). Zvedněte víko nad nádobu tak, aby hmota odkapávala do nádoby 1. Očistěte víko a sací trubici od aplikační hmoty a odložte jej na bezpečné a čisté místo. Nalijte aplikační hmotu, nasaďte víko a postupujte dle výše uvedeného postupu. U TZ 10 TROPI dbejte zvláštní opatrnosti na povrch víka a nádoby, který je potažen vrstvou teflonu. I při malém mechanickém poškození této vrstvy ztrácí celý TZ požadované vlastnosti a tím i svou užitnou hodnotu. V prostředí s nebezpečím výbuchu a při provozu s rozpouštědlovými materiály se nesmí používat TZ bez vnitřní nerezové nádoby a musí být bezpečně uzemněný! Ukončení provozu Při ukončení provozu uzavřete kohout výtlačné části 8, přívod vzduchu do TZ a regulátor tlaku. Tlakový zásobník odtlakujte pomocí odvzdušňovacího ventilu. Víko 2 TZ otevřete, když tlak vzduchu v zásobníku klesne na nulu (pro snadnější manipulaci s víkem odpojte přívod vzduchu k TZ). Zvedněte víko nad nádobu tak, aby hmota odkapávala do nádoby 1. Důkladně očistěte víko a sací trubici od aplikační hmoty a odložte jej na bezpečné místo. Vyprázdněte nádobu 1 od zbylé hmoty. Vnitřek nádoby a výtlačnou část, včetně hadic propláchněte vhodným rozpouštědlem a dobře vyčistěte. U p o z o r n ě n í Aby byla zajištěna požadovaná životnost pryžových těsnění, neponořujte tyto dílce do rozpouštědel!!! Dílce po ukončení práce dobře omyjte ve vhodném rozpouštědle (viz. předpis výrobce nátěrových hmot) a uložte na bezpečné místo!!! Tlakový zásobník po ukončení práce důkladně vyčistěte!!! Zakazuje se mechanické čištění a vypalování zaschlých barev!!! odvzdušňovací ventil 9

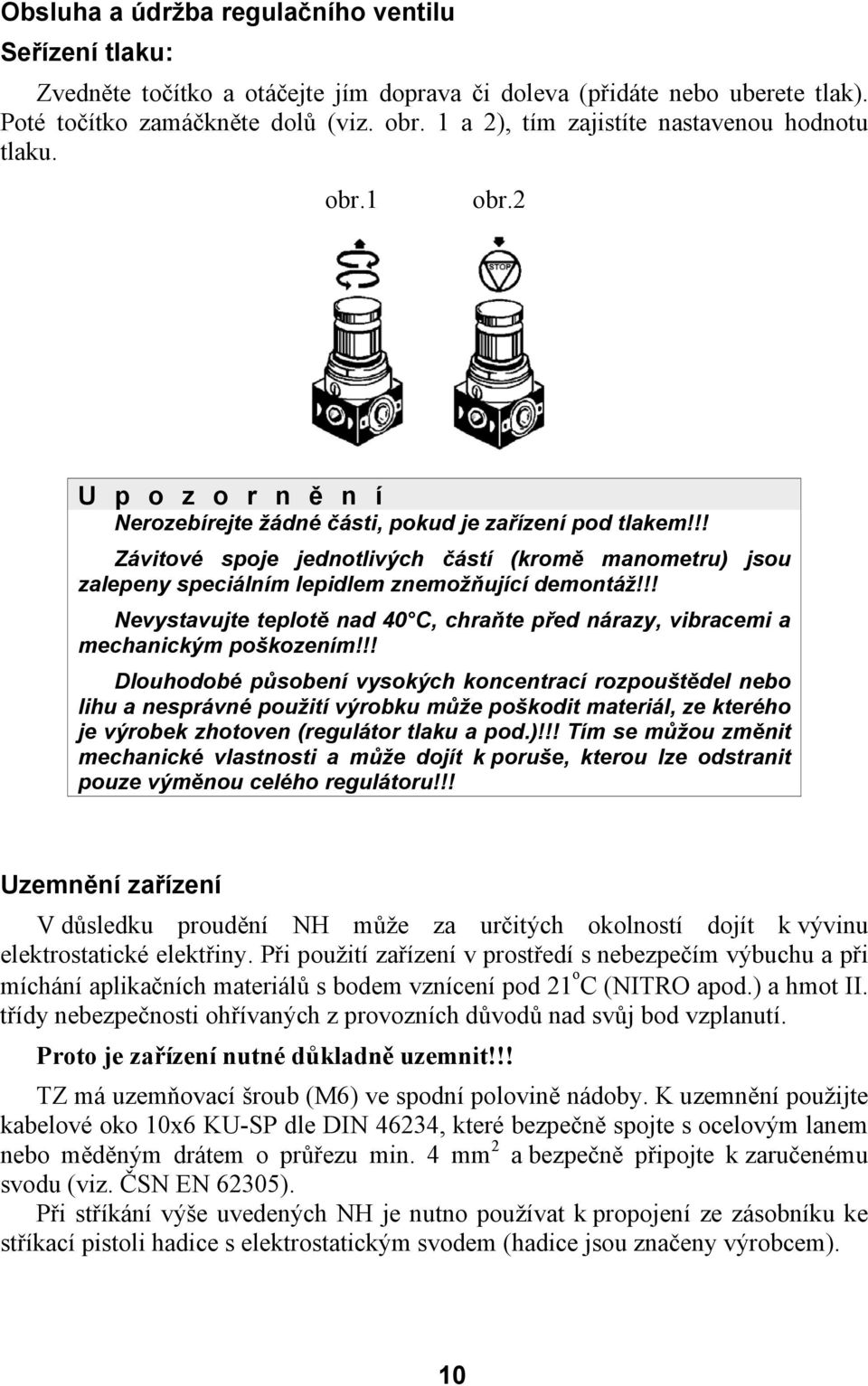

10 Obsluha a údržba regulačního ventilu Seřízení tlaku: Zvedněte točítko a otáčejte jím doprava či doleva (přidáte nebo uberete tlak). Poté točítko zamáčkněte dolů (viz. obr. 1 a 2), tím zajistíte nastavenou hodnotu tlaku. obr.1 obr.2 U p o z o r n ě n í Nerozebírejte žádné části, pokud je zařízení pod tlakem!!! Závitové spoje jednotlivých částí (kromě manometru) jsou zalepeny speciálním lepidlem znemožňující demontáž!!! Nevystavujte teplotě nad 40 C, chraňte před nárazy, vibracemi a mechanickým poškozením!!! Dlouhodobé působení vysokých koncentrací rozpouštědel nebo lihu a nesprávné použití výrobku může poškodit materiál, ze kterého je výrobek zhotoven (regulátor tlaku a pod.)!!! Tím se můžou změnit mechanické vlastnosti a může dojít k poruše, kterou lze odstranit pouze výměnou celého regulátoru!!! Uzemnění zařízení V důsledku proudění NH může za určitých okolností dojít k vývinu elektrostatické elektřiny. Při použití zařízení v prostředí s nebezpečím výbuchu a při míchání aplikačních materiálů s bodem vznícení pod 21 o C (NITRO apod.) a hmot II. třídy nebezpečnosti ohřívaných z provozních důvodů nad svůj bod vzplanutí. Proto je zařízení nutné důkladně uzemnit!!! TZ má uzemňovací šroub (M6) ve spodní polovině nádoby. K uzemnění použijte kabelové oko 10x6 KU-SP dle DIN 46234, které bezpečně spojte s ocelovým lanem nebo měděným drátem o průřezu min. 4 mm 2 a bezpečně připojte k zaručenému svodu (viz. ČSN EN 62305). Při stříkání výše uvedených NH je nutno používat k propojení ze zásobníku ke stříkací pistoli hadice s elektrostatickým svodem (hadice jsou značeny výrobcem). 10

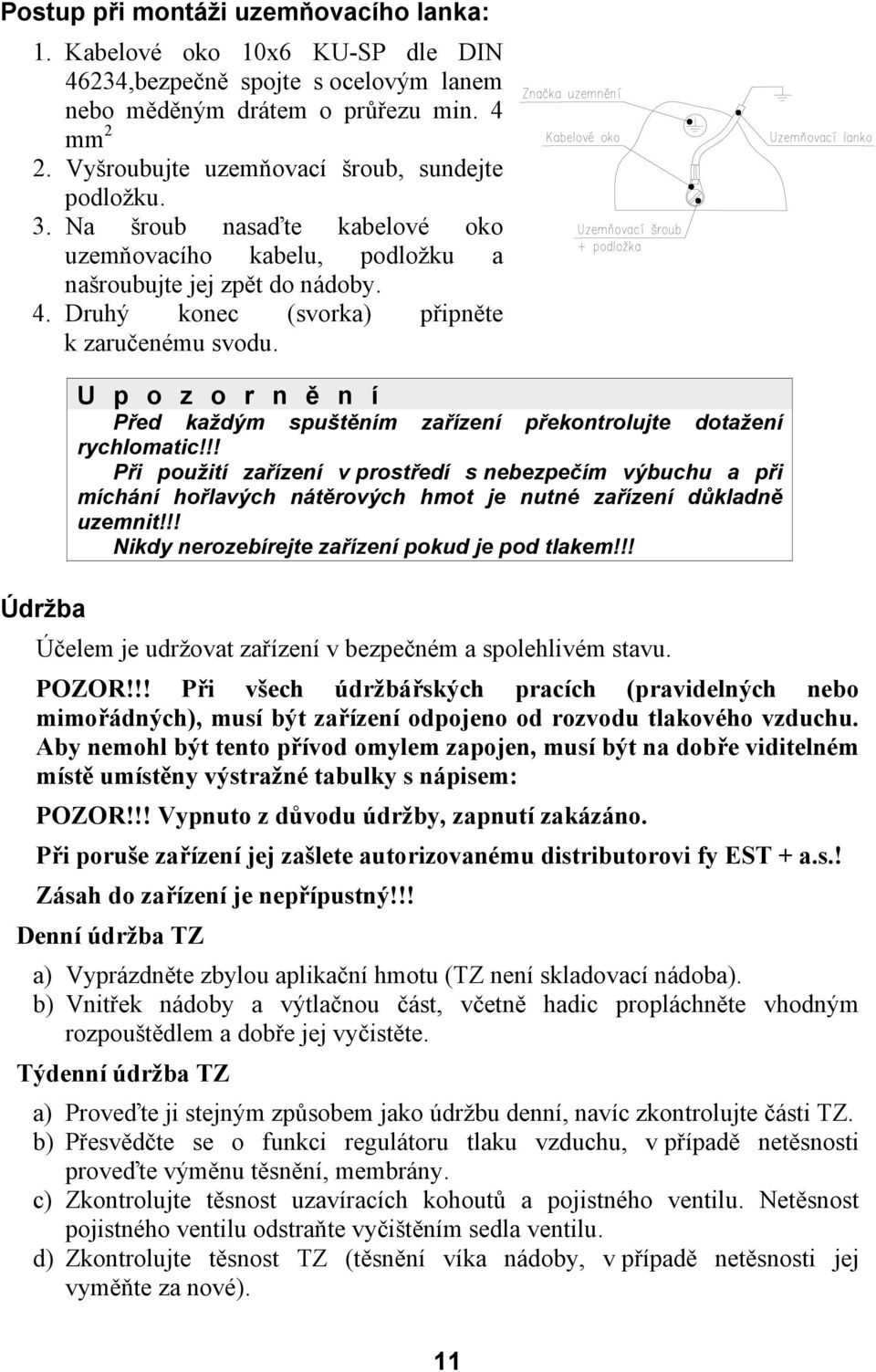

11 Postup při montáži uzemňovacího lanka: 1. Kabelové oko 10x6 KU-SP dle DIN 46234,bezpečně spojte s ocelovým lanem nebo měděným drátem o průřezu min. 4 mm 2 2. Vyšroubujte uzemňovací šroub, sundejte podložku. 3. Na šroub nasaďte kabelové oko uzemňovacího kabelu, podložku a našroubujte jej zpět do nádoby. 4. Druhý konec (svorka) připněte k zaručenému svodu. U p o z o r n ě n í Před každým spuštěním zařízení překontrolujte dotažení rychlomatic!!! Při použití zařízení v prostředí s nebezpečím výbuchu a při míchání hořlavých nátěrových hmot je nutné zařízení důkladně uzemnit!!! Nikdy nerozebírejte zařízení pokud je pod tlakem!!! Údržba Účelem je udržovat zařízení v bezpečném a spolehlivém stavu. POZOR!!! Při všech údržbářských pracích (pravidelných nebo mimořádných), musí být zařízení odpojeno od rozvodu tlakového vzduchu. Aby nemohl být tento přívod omylem zapojen, musí být na dobře viditelném místě umístěny výstražné tabulky s nápisem: POZOR!!! Vypnuto z důvodu údržby, zapnutí zakázáno. Při poruše zařízení jej zašlete autorizovanému distributorovi fy EST + a.s.! Zásah do zařízení je nepřípustný!!! Denní údržba TZ a) Vyprázdněte zbylou aplikační hmotu (TZ není skladovací nádoba). b) Vnitřek nádoby a výtlačnou část, včetně hadic propláchněte vhodným rozpouštědlem a dobře jej vyčistěte. Týdenní údržba TZ a) Proveďte ji stejným způsobem jako údržbu denní, navíc zkontrolujte části TZ. b) Přesvědčte se o funkci regulátoru tlaku vzduchu, v případě netěsnosti proveďte výměnu těsnění, membrány. c) Zkontrolujte těsnost uzavíracích kohoutů a pojistného ventilu. Netěsnost pojistného ventilu odstraňte vyčištěním sedla ventilu. d) Zkontrolujte těsnost TZ (těsnění víka nádoby, v případě netěsnosti jej vyměňte za nové). 11

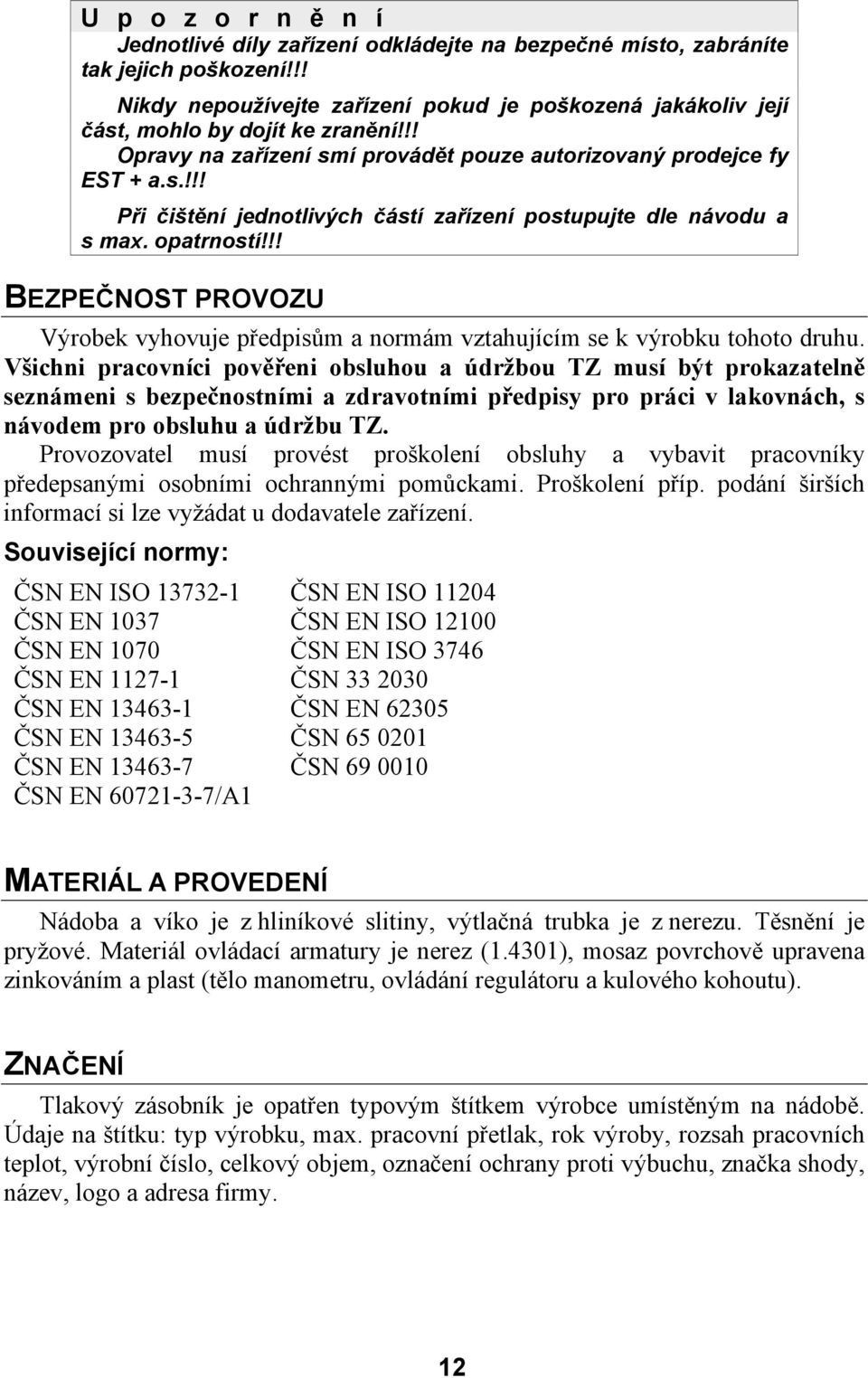

12 U p o z o r n ě n í Jednotlivé díly zařízení odkládejte na bezpečné místo, zabráníte tak jejich poškození!!! Nikdy nepoužívejte zařízení pokud je poškozená jakákoliv její část, mohlo by dojít ke zranění!!! Opravy na zařízení smí provádět pouze autorizovaný prodejce fy EST + a.s.!!! Při čištění jednotlivých částí zařízení postupujte dle návodu a s max. opatrností!!! BEZPEČNOST PROVOZU Výrobek vyhovuje předpisům a normám vztahujícím se k výrobku tohoto druhu. Všichni pracovníci pověřeni obsluhou a údržbou TZ musí být prokazatelně seznámeni s bezpečnostními a zdravotními předpisy pro práci v lakovnách, s návodem pro obsluhu a údržbu TZ. Provozovatel musí provést proškolení obsluhy a vybavit pracovníky předepsanými osobními ochrannými pomůckami. Proškolení příp. podání širších informací si lze vyžádat u dodavatele zařízení. Související normy: ČSN EN ISO ČSN EN ISO ČSN EN 1037 ČSN EN ISO ČSN EN 1070 ČSN EN ISO 3746 ČSN EN ČSN ČSN EN ČSN EN ČSN EN ČSN ČSN EN ČSN ČSN EN /A1 MATERIÁL A PROVEDENÍ Nádoba a víko je z hliníkové slitiny, výtlačná trubka je z nerezu. Těsnění je pryžové. Materiál ovládací armatury je nerez (1.4301), mosaz povrchově upravena zinkováním a plast (tělo manometru, ovládání regulátoru a kulového kohoutu). ZNAČENÍ Tlakový zásobník je opatřen typovým štítkem výrobce umístěným na nádobě. Údaje na štítku: typ výrobku, max. pracovní přetlak, rok výroby, rozsah pracovních teplot, výrobní číslo, celkový objem, označení ochrany proti výbuchu, značka shody, název, logo a adresa firmy. 12

13 DODÁVÁNÍ Tlakové zásobníky se vyrábějí v těchto provedeních: 1. S motorovým mícháním TZ 10 M (rotační pneu. motorek s nerez. míchadlem) TZ 10 M TROPI TZ 10 M 1 bar TZ 10 M TROPI 1 bar 2. Bez míchadla TZ 10 S TZ 10 S TROPI Pozn.: TZ 10 S jsou určeny do prostředí Ex II 2G. Poznámka: Tlakové zásobníky dodáváme také s připojovacím závitem pro barvu G 3/8. Možno dodat také s regulátorem do 1 baru pro jemnější nastavení nižších tlaků a v provedení TROPI s poteflonovaným víkem a nádobou. OBJEDNÁVÁNÍ V objednávce uveďte např.: TZ 10 S Vnitřní nerezová nádoba 7,5 litrů Při objednávání náhradních dílů uvádějte: název a typ výrobku rok výroby výrobní číslo 1 ks 1 ks BALENÍ Zařízení se dodává kompletně smontované, odzkoušené a vhodně zabalené, aby se při přepravě nepoškodilo. PROSTŘEDÍ, LIDKVIDACE ŠKODLIVIN A ODPADU Po ukončení životnosti dílců zařízení je možno po vyčištění odevzdat do tříděného odpadu. Obalové materiály výrobku (K.č viz vyhláška MŽP č. 381/2001 Sb.) likvidujte jako směsný komunální odpad. Použitý papírový obal odevzdejte do odděleného sběru. ZÁRUČNÍ PODMÍNKY viz. servisní příručka ZÁRUKA SE NEPOSKYTUJE Při mechanickém poškození nebo při hrubém zacházení s výrobkem. Při poškození, opotřebování nebo poruše způsobené nesprávnou či neadekvátní údržbou, abrazí, korozí či použitím nefiremních součástek, materiálů. Při nedovoleném nebo neodborném zásahu do zařízení. 13

14 Záruka se nevztahuje na dílce spotřebního charakteru, jako jsou například těsnící prvky a pružiny. PŘÍSLUŠENSTVÍ (s výrobkem se nedodává) Doplňující příslušenství TZ 10 Identifikační číslo Spodní vývod Manipulační vozík Uzemňovací lanko Nádoba vnitřní VYOBRAZENÍ DÍLŮ TZ

15 SPECIFIKACE DÍLŮ TZ Pořadové číslo Název Identifikační číslo 1 Nádoba Nedodává se 2 Víko Nedodává se 3 Držadlo Zátka G 1/ O kroužek 22x O kroužek 210x Rychlomatice Šroub s okem Kroužek pojistný Kolík Trubka výtlačná Regulátor s manometrem , T-kus Vsuvka Koncovka Matice G 1/ Těsnění Zátka G 3/ Šroub odvzdušňovací Ventil pojistný Těsnění PTFE Kohout G 3/ Redukce I Šroubení Šroubení Pouze pro TZ 10 S 26 Kolík Držadlo komplet Podložka O kroužek 16x Vložka Zátka G 1/ Kohout 1/ Trubka regulátoru Podložka Matice Krytka Pouze pro TZ 10 M 25 Nádoba vnitřní Kohout 1/ Nástavec PM 504s Těsnění pod vrtulku Hadice 5/ Konektor 1/ T-kus 1/ TZ 10 M 1bar a TZ 10 M TROPI 1 bar Regulátor tlaku 0,2-1,5 bar Manometr ,6 bar G 1/

16 Vyrábí: EST+ a.s. Podolí Ledeč nad Sázavou Česká republika N CZ rev: /12
