1 UCL OPEN 2017 GEOINFORMATIKA VČERA, DNES A ZÍTRA Miroslav Kaňka HSI, spol. s r. o.

2 OBSAH Co vnímáme pod pojmem Geoinformatika Geoinformatika v běhu staletí Geografické informační systémy ve 20. století Geografické informační systémy na počátku 21. století Geoinformatika a světlé zítřky Závěr Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

3 Geoinformatika a terminologie

4 TERMINOLOGIE Wikipedie: Geoinformatika je geoinformační (geografie + informatika) věda, zabývající se vývojem a aplikací metod pro řešení problémů geověd a příbuzných oborů, se specifickým důrazem na geografickou polohu objektů. Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

5 TERMINOLOGIE V rámci geověd se jedná o novou vědu, mezi jejíž oblasti výzkumu a aplikací v současnosti patří: získávání digitálních geografických údajů v terénu globální polohové a navigační systémy (GPS) analýza a hodnocení posuzování údajů dálkového průzkumu Země (DPZ) geografické informační systémy (GIS) integrace vědomostních znalostí systému GIS numerické simulační modely a prognostické modely pro prostorové procesy systémy pro podporu rozhodování použití multimediálních metod digitální kartografické systémy trojrozměrná (3D) vizualizace, virtuální realita Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

6 TERMINOLOGIE Geografický informační systém je organizovaný souhrn počítačové techniky, programového vybavení, geografických dat a zaměstnanců navržený tak, aby mohl efektivně získávat, ukládat, aktualizovat, analyzovat, přenášet a zobrazovat všechny druhy geograficky vztažených informací. Autor: Dombrovskp Vlastní dílo, CC BY-SA 4.0, Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

7 V běhu staletí

8 DOKUMENTACE NAŠICH PŘEDKŮ / SOUČASNOST Plán polí Nippuru (cca 1500 let před n.l.) Plán města Nippur (cca 1500 let před n.l.) Digitální technická mapa města Digitální katastrální mapa Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

9 DOKUMENTACE NAŠICH PŘEDKŮ / SOUČASNOST Mapa vybraných přenosových cest O2 (logická vrstva sítě) Mořská mapa obyvatel Marshallových ostrovů (cca 600 let př.n.l.) Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

10 DOKUMENTACE NAŠICH PŘEDKŮ / SOUČASNOST Antická kartografie Hipparchos z Nikeje ( př.n.l.) Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

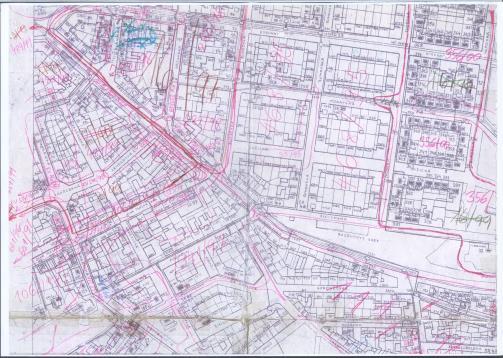

11 DOKUMENTACE NAŠICH PŘEDKŮ / SOUČASNOST Období Říma O 1500 let později: Dokumentace staveb sítě v Praze na přelomu tisíciletí Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

12 POČÁTKY DOKUMENTACE V ČECHÁCH Klaudyánova mapa Čech z roku 1518 Plánek tábořiště lovců mamutů ( př.n.l.) Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

13 KATASTRÁLNÍ DOKUMENTACE V ČECHÁCH Označení počátku souřadnicového systému Stabilní katastr ( a dále) Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

14 Geografické informační systémy ve 20. století

15 FÁZE 1 PAPÍROVÁ DOKUMENTACE Mapová díla - Klaudyánova mapa (1518), Fabriciova mapa (1569) - Mullerovy mapy (1716, 1720) mapovací práce na základě císařských patentů - Vojenské mapování (polovina 18. století) - Katastrální mapy (19 století) vazba na popisný aparát = 1. GIS? - Langweilův model Prahy 3D - Kanalizace v Praze (1819, 1842), parovody (1828, 1829), elektrické rozvody dráhy (1906) atd. - Od 1923 mapování ČR - Benešovo zobrazení, od Křovákovo zobrazení - Od 1938 letecké snímkování ČR - Dokumentace areálů závodů atd. - Chemické závody Litvínov (1939) dokonalá papírová dokumentace Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

16 FÁZE 2 DIGITALIZACE Nástup výpočetní techniky - sálové počítače (Praha 1985 IO TVY) - minipočítače (ADT ad.) - PC a serverové technologie - digitizéry, velkoplošné scannery Využití CAD systémů pro pořizování dat První GIS systémy (FRAMME Intergraph, ESRI, ) Kompletní data v digitální formě (PP, PRE na přelomu 2000) Vytváření ucelených digitálních dat státní správy a samosprávy včetně legislativních pravidel jako základ pro budoucí prudký rozvoj GIS v 21.století GIS jako ostrovní svět v rámci podnikového IS Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU

17 Geografické informační systémy ve 21. století

18 FÁZE 3 DOSTUPNÁ DIGITÁLNÍ DATA Základní změna dostupnost kvalitních dat, zajištění aktualizace, poskytování Veřejně dostupná data, financovaná a garantována státem nebo jinými veřejnými institucemi - státní datové sady - data katastru (grafika + písemný operát) - registr územní identifikace - směrnice INSPIRE - evidence a pravidla integrace dat Data dostupná na komerční bázi (CEDA, ) Data volně poskytovaná prostřednictví internetu včetně snadno ovladatelného uživatelského rozhraní (Google Map, Mapy.cz, ) Zásadní rozvoj technologií sběru a zpracování dat nové možnosti prostorové orientace - 3D, GPS lokalizace, Google StreetView,..

19 FÁZE 4 INTEGRACE: DAT GIS jako nástroj integrace: prostorových dat z různých zdrojů (veřejné zdroje polohopisu, skutečné provedení staveb, plánované stavby, ) různých typů dat (mapy, popisné údaje o objektech, fotografie, schémata, technické výkresy, smlouvy, ) změn dat v čase (historizace změn, sledování pohybu vozidel v uplynulém období,...) stavových dat (online stavy zařízení, sledování aktuální polohy osob, ) a prezentace dat v prostorovém vyjádření (poruchy interpretované s využitím lokalizace na prvky sítě / územní agregace, ) dat v různých systémech

20 FÁZE 4 INTEGRACE: SYSTÉMŮ Integrace s dalšími systémy podnikový IS jako množina informací o objektech vedených v různých IS GIS je technologicky běžný informační systém podporující všechny standardy integrace pomocí rozhraní přímé zabudování využitím API poskytování Web service vývoj a sdílení aplikací mezi různými systémy s využitím standardních vývojových nástrojů. Vlastnosti rozhraní: modifikovatelnost a rozšiřitelnost (škálovatelnost výkonu, předávání dalších typů dat,..) zjednodušování ovládání (webové rozhraní) zjednodušování integrace vstupů i výstupů

21 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ VE VĚTŠINĚ OBORŮ Zemědělství Ekologie : posouzení : mapování životního zemědělských prostředí, plodin, změna precizní klimatu, zemědělství, analýza podzemních půdní typyvod Veřejná správa : Správa komunikací, městské a regionální plánování, podpora Archeologie rozhodování, Lesnictví : řízení : sociálně-ekonomické nálezy těžby, pomocí analýza dálkového odlesňování, informace průzkumu inventarizace Země lesních zdrojů Sport Architektura a rekreace a design : sledování : územní GPS, plánování, plánovací návrhy výletůnové výstavby Sociální Média Obchod a komunikace péče : řízení : Dopravní logistiky, : prezentace dostupnost optimalizace událostí, analýza prodejní s mapami, poskytování sítě, řízení cílení zásobování a reklamních potřeb služeb kampaní Prevence Armáda : simulace zločinu : operací, Investigativní řízení analýza, logistiky, analýza špionážní vyloučených satelity lokalit Lékařství Nemovitosti a ochrana : Srovnávací zdraví analýza : výskyt nemovitostí, chorob, reakce analýza katastrofy, trhu veřejné léčitelství Doprava : Optimální výběr trasy, hlukové mapy, příprava investic do silniční sítě Vodní zdroje : Správa povodí, povodňové mapy, vyhodnocování kvality vody

22 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS Zajištění procesů vyplývajících z legislativy ČEZ - portál pro poskytování dat Územně analytických podkladů

23 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS 1. Podpora plnění legislativních požadavků vyplývající ze Stavebního zákona a další legislativy pro správce infrastruktury či území evidence polohy sítí a infrastruktury ve 3. třídě přesnosti zajištění evidence sítí v katastru nemovitosti věcná břemena poskytování dat pro potřeby územního plánování poskytování Vyjádření k existencí infrastruktury (sítí) a jevů pro stavebníky poskytování dat o poloze sítí pro místní samosprávu (městské vyhlášky) evidence prostorových data dle směrnice INSPIRE poskytování dat pro další potřeby životní prostředí, regulace,

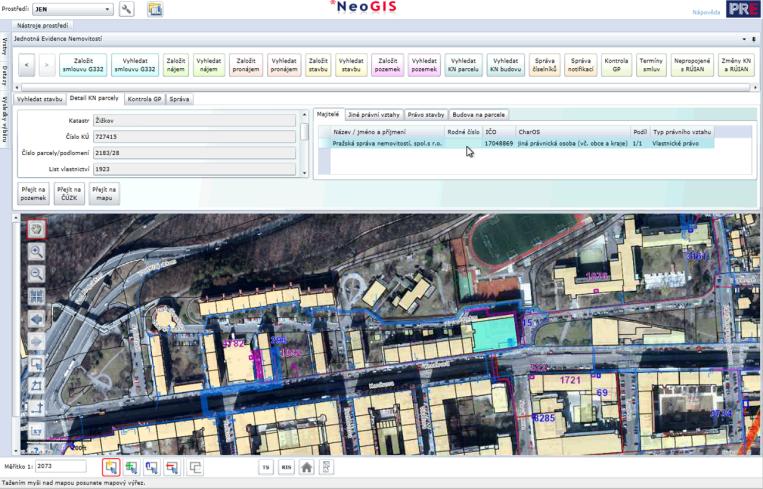

24 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS Podpora evidence majetku PRE systém jednotné evidence nemovitostí

25 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS 2. Definice objektů pro majetkovou evidenci (úseky sítí, stavby budovy, komunikace, plochy různého určení, ) daňové evidence (evidence údajů a poskytování podkladů pro přiznání k dani z nemovitostí) majetkoprávní vztahy - zabezpečení majetkových práv společnosti - stavby na cizích pozemcích - zařízení v cizích budovách - vstupy na pozemky - věcná břemena komerční využití - prodeje/nákupy nemovitého majetku - pronájmy a nájmy pozemků, budov

26 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS Podpora procesů údržby CETIN GRS lokalizace optických kabelů

27 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS 3. Podpora procesů údržby identifikace technických míst pro údržbové systémy - lokalizace technických míst a zařízení identifikace polohy poruch - lokalizace poruch podpora plánování údržby - lokalizace míst s největším výskytem poruch, úseků s nejstarším vedení apod. - lokalizace objektů pro potřeby revize - definice technologicky a prostorově vhodných celků pro plánované odstávky řízení pracovních čet - plánování tras a posloupnosti údržbových zásahů - lokalizace místa poruchy v terénu a navigace na místo

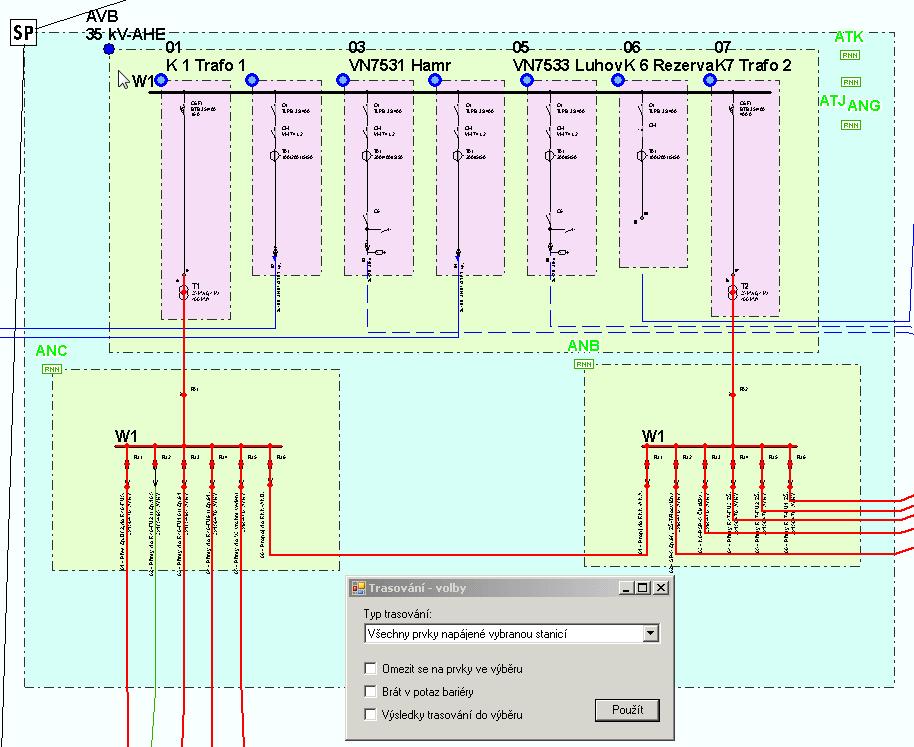

28 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ Podpora řízení a správy sítě výběr prvků sítě napájených vybranou stanicí detail zapojení stanice

29 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ 4. Podpora řízení a správy sítě podpora řídících systémů (Scada,..) - poskytování dat o síti (exporty schémat celé sítě, rozdílové stavy,..) - importy stavů sítě podpora systémů výpočtů sítě - poskytování aktuálních dat o parametrech sítě, aktuálním zapojení, výškových poměrech apod. - zobrazování výsledků výpočtů zobrazení a porovnání stavů zapojení sítě (např. normal/aktual) - lokalizace rozdílů - lokalizace propojení objektů,..

30 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS Podpora rozvoje sítí CETIN plánování investičních akcí

31 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS 5. Podpora rozvoje sítě identifikace potencionálních zákazníků a potřeb - identifikace rozvojových ploch a záměrů z územních plánů - využívání veřejně dostupných statistických a dalších dat (zdroje znečištění - centrální kotelny, ) návrhy variant nové sítě - návrhy dostupnosti sítě podle požadavků potencionálních zákazníků včetně poskytování podkladů pro ověření výpočtů kapacit sítě apod. poskytování podkladů pro projekty, zapracování dat projektů a jejich poskytování pro potřeby plánování a správy sítě

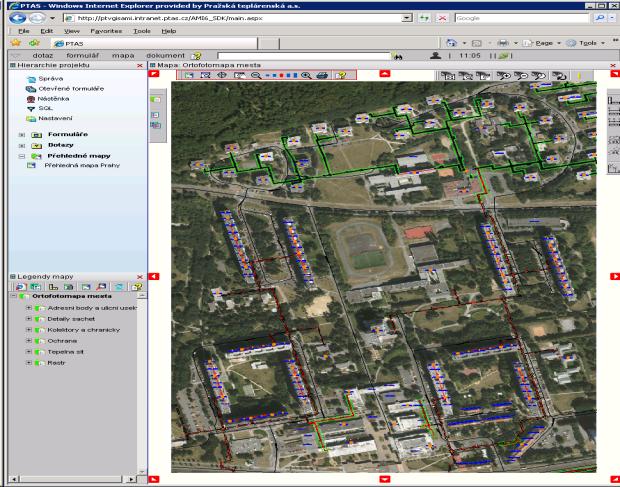

32 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS Podpora zákaznického servisu Pražská Teplárenská lokalizace odpojených zákazníků při poruše

33 FÁZE 5 VYUŽÍVÁNÍ SYSTÉMŮ - PTIS 6. Podpora zákaznického servisu podklady pro přípravu a prezentaci plánů odstávek podpora zákaznického servisu identifikace odpojených zákazníků při poruše,.. organizace odstraňování kalamit a aktuální informace pro zákazníky 7. Smart metering automatický sběr dat spotřeby a jejich vyhodnocení informace pro zákazníka o aktuální spotřebě dálkové připojení a odpojení odběrného místa

34 Světlé zítřky

35 CO NÁS ČEKÁ

36 CO NÁS ČEKÁ - SDÍLENÍ Cloud, BI přístup, vytváření, editace, analýza a sdílení map, aplikací a geoprostorových dat z kteréhokoli místa na světě analýza a vyhodnocování velkých objemů dat nejen technologie, ale i nové obchodní modely - GIS-as-a-service - applications-as-a-service - imagery-as-a-service - data-as-a-service

37 CO NÁS ČEKÁ Internet věcí geoprostorové analytické nástroje pro získávání informací ze snímačů a chytrých domácích zařízeních rozvoj úloh a nástrojů pro vyhodnocování těchto dat pro generování synergických efektů založených na lokalizaci aplikace B2B internetu věcí jsou velkou příležitostí Indoor mapování a lokalizace služby založené na lokalizaci uvnitř objektů včetně průmyslových orientovaných a spotřebitelských aplikací, - nákupní střediska - letiště - zdravotnictví - cestovní ruch - veřejná správa

38 CO NÁS ČEKÁ E-Commerce každá obchodní operace je (e-commerce, virtuální obchody, on-line přístupy) situována v nějakém fyzickém místě analýza lokalit může zvýšit efektivitu a ziskovost obchodní rozhodnutí lze podporovat geografickou informací - rozvoj aplikací pro obchodní analýzy Autonomní vozidla mapové informace vyžadované pro autonomních vozidla jsou mnohem bohatší a rozmanitější, než jaké se používají pro jednoduchou navigaci GPS, a to zejména pokud jde o prostorové přesnosti a četnosti aktualizací od poskytovatelů mapového obsahu se očekává, že budou využívat nové metody sběru dat, včetně sběru informací od uživatelů.

39 CO NÁS ČEKÁ Smart City GIS poskytuje IT rámec, který integruje všechny účastníky, ale také každý aspekt vytváření inteligentních procesů měst - požadavky, služby - plánování - rozvoj - údržba GIS je potřebný v každé fázi plánování a rozvoje Smart City - definice potřeb - plánování a návrh - identifikace nedostatků a stanovení optimálních řešení - realizace podpora řízení projektů a finančního řízení, integrace dokumentace - podpora provozu vyhodnocování provozu, spolehlivosti, nákladů, řízení změn

40 - příklady - detaily - další informace v navazujících přednáškách

41 DĚKUJI VÁM ZA POZORNOST! Člen skupiny Unicorn ZAMĚŘENO NA GEOINFORMATIKU
