WinCC TIA Portal V14 SP1

Transkript

1 TIA na dosahference WinCC TIA Portal V14 SP1 siemens.com/hmi

2 TIA Portal WinCC V14 SP1 SIMATIC WinCC V14 SP1 Podpora Windows 10 ve V14 SP1 a V13 SP2 (včetně WinCC Prof.) Openness podporující HMI faceplates, slide-ins a pop-ups Integrace objektu SINUMERIK Operate (GUI a data) v Runtime Advanced OPC UA DA Client pro WinCC Runtime Professional ProDiag: Criteria analysis pomocí PLC Code Viewer Runtime vylepšení pro Panely, např. Podpora Siemens čteček čárového kódu, podpora nových síťových kamer Energy Suite V14 SP 1 Strana2

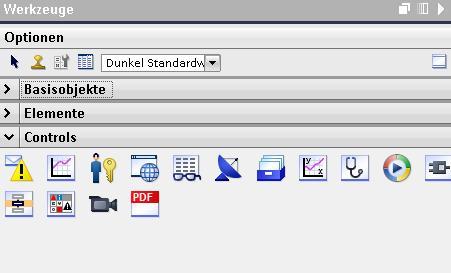

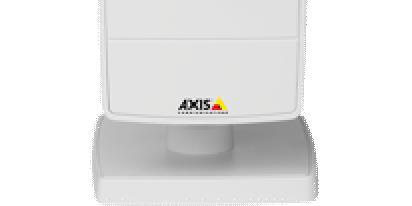

3 TIA Portal WinCC V14 SP1 Plánované rozšíření pro WinCC Runtime Advanced Základní rozšíření pro Runtime Advanced Objekt Camera view zobrazí video obraz ze síťových kamer streamové protokoly RTP/RTSP a kodeky MJPEG, H264, MPEG4 testované na kamerách (AXIS M1013, AXIS M1011, D-Link DCS-942L, D-LINK 4701E, Siemens CCMS2025) Rozšíření PDF view (Find a Copy) Zrušení nutnosti licence pro použití Sm@rtServer on Runtime Advanced (podobné jako u Comfort Panelů) V14 SP1 Strana3

4 TIA Portal WinCC V14 SP1 Integrace SINUMERIK Operate Runtime Advanced Integrace SINUMERIK Operate (GUI a data) do Runtime Advanced Přístup do SINUMERIK Operate user interface pomocí nového NC Operate view pro RT Advanced (také multitouch ovládání) Podpora single-station řešení na SIMATIC IPC stejně tak na standardních PC s operačním systémem Windows 7 Professional Strana4

5 TIA Portal WinCC V14 SP1 Openness Rozšíření Openness v HMI Faceplates Slide-ins Pop-ups Public API 3 Custom program EXE Import/export XML V14 SP1 Strana5

6 Basic Panel Basic Panels Přiřazení IP adresy PLC přímo v Basic panelu není limitováno jen na S a S USB Rescue Stick k resetování Basic panelu, pokud není možné se na něj připojit Siemens čtečky čárového kódu jsou nyní oficiálně uvolněny pro pro HMI Panely Download Chinese/Japanese/Korean fonts do Basic Panelu (pro použití browseru v těchtom zemích) přes ProSave Obrázek a text paraelně na tlačítku Unicode csv export receptu v Basic Panelech V14 SP1 Strana7

7 Basic Panel USB Reset to Factory pomocí USB stick USB Reset to Factory pomocí USB stick Vytvoření USB sticku Download software Unzip na USB stick Kopie přislušného Image operačního systému Basic panelu z TIA adresáře do adresáře na USB sticku Start Basic Panelu s vloženým USB stickem Pokračovat podle instrukcí Restart Basic panelu SW si bude možné stáhnout nebo poslat z Hotline Přepoklady: USB je formátován na FAT32 Image je TIA V14 nebo vyšší V14 SP1 Strana8

8 Basic Panel Unicode csv export receptur na Basic Panelech Výměna receptur ve všech jazycích s non-latin znaky je nyní snadnější Receptury mohou být přenášeny mezi ES, Comfort Panely a Basic Panel ve všech jazycích V14 SP1 Strana9

9 Comfort / Mobile Panel Funkční vylepšení Comfort/Mobile Panely V14 SP1 Uninstall WinCE aplikací pro Comfort Panely (přes ProSave) Siemens čtečky čárového kódu jsou nyní oficiálně uvolněny pro HMI Panely Podpora nových síťových kamer Neomezené použití scripů (no system limit) Rozšíření systémových funkcí pro zone editor v mobilních panelech System function pro restart Comfort Panelu Nově podporované tiskárny: Brother HL-5100DN (black laser) Brother HL-L8250CDN (color laser ) Strana 10

10 Comfort / Mobile Panel Rozšíření testovaných produktů Testované produkty Podpora Siemens čteček čárového kódu MV320/MV325/MV340 Update testovaných síťových kamerof tested network cameras AXIS M1013, AXIS M1011 D-Link DCS-942L, D-LINK 4701E V14 SP1 Strana 11

11 Comfort / Mobile Panel Reakce na připojení Mobilního panelu 2 nd Generation na Connection box System functions pro Mobile Panel Vyhodnocení připojení na connection box ShowPopUpScreen ShowSlideInScreen ShowLogonDialog Log on user, log off user VB script ID 9 ID 8 ID 7 * Není možné pro KTP400F Mobile Strana 12

12 TIA Portal WinCC V14 SP1 WinCC Runtime Professional Základní rozšíření pro Runtime Professional Nový operační systém: Windows10 Pro/Enterprise Windows10 IOT Enterprise LTSB 2015 (Long Term Servicing Branch) Windows10 IOT Enterprise LTSB 2016 Windows Server 2016 SQL Server 2014 SP2 OPC UA DA client Modular pop-ups pomocí picture window Uživatelský vzhled recipe controls V14 SP1 Strana 13

13 SCADA System SIMATIC WinCC RT Professional V14 SP1 novinky! 1. Podporované operační systémy Windows10 Pro/Enterprise (Version1607) Windows10 IOT Enterprise LTSB 2015 Windows10 Enterprise LTSB 2016 Windows Server Virtualizace VMware vsphere Hypervisor (ESXi) 6.5 Microsoft Hyper-V Server SQL Data Base: SQL Server 2014 SP2 4. SIMATIC NET: Simatic NET DVD V14 SP1 Strana 14

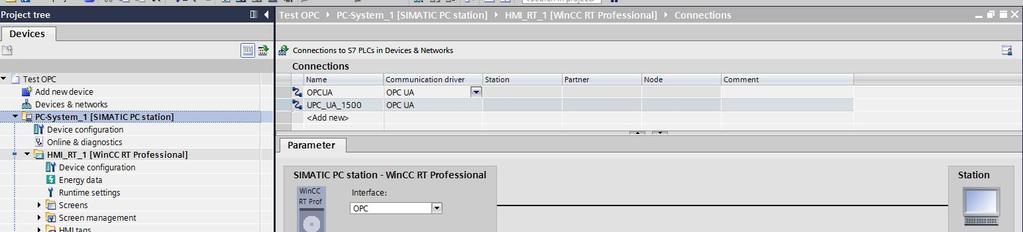

14 SCADA System SIMATIC WinCC RT Professional V14 SP1 novinky! 5. OPC UA DA Client Strana 15

15 SCADA System SIMATIC WinCC RT Professional V14 SP1 novinky! 6. Nový Modal mode (Modal Popups) pro windows objekty Případ: Active-X/Net controls (windows objekty) se po aktivaci objeví na popředí, i když popup okno má nastavený parametr foreground. Řešení: Přechodné zablokování windows objektů na pozadí (no operation) Further information: - Aktualizace zablokovaných objektů na pozadí pouze > Windows 7 - VBS Method: SetOperationLock() - Další použití: Input mask, message box, etc. Strana 16 HmiRuntime.Screens( START_SCREEN".ScreenItems( Arbeitsbereich_SW").SetOperationLock(true, 20);

16 SCADA System SIMATIC WinCC Professional V14 SP1 novinky! 7. Uživatelské přizpůsobení recipe controls Uživatelská tlačítka (velikost a vzhled) Změna nastavení zobrazení položek v tabulce Strana 17

17 SCADA System SIMATIC WinCC Professional V14 SP1 novinky! 8. Option WinCC/WebUX Informace o použitých licencích Automatic Login (pouze při přistupovém právu monitoring ) Use Case: informační displej ve výrobní hale Strana 18

18 SCADA System SIMATIC WinCC RT Professional V14 SP1 novinky! 9. Option PH / IS Podpora Windows Server 2016: Update 3 PH 2014 SP2 Instalace WinCC & IS na stejném počítači: Update 3 PH 2014 SP2 Strana 19

19 SIMATIC WinCC Professional Upgrade WinCC v TIA Portalu (V13 SPx to V14 SP1) Engineering upgrade na WinCC Professional V14 SP1 vždy vyžaduje WinCC Professional V13 SP1/ SP2.. WinCC Prof. V11, V12, V13 WinCC Prof. V14 WinCC Prof. V13 SP1 / SP2 WinCC Prof. V14 WinCC Prof. V14 SP1 Všechny dodávky Engineering WinCC V14 SP1 vždy obsahují i V13 SP2. Strana 20

20 SIMATIC PRO Devices Strana 21

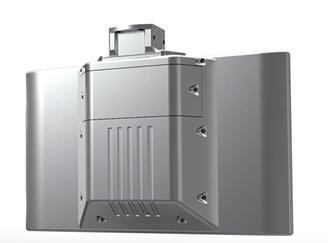

21 PRO Devices IPC477x PRO, IFP PRO and Comfort Panel PRO Plně zakryté monitory (IP65), Panel PC a Comfort Panely Plně zakryté HMI zařízení (IP65 ze všech stran) založené na IFP/IPC477D Panel PC/Comfort Panel ech Úzké s moderním vzhledem Kapacitní s multitouch/single-touch (Panel) Montovatelné na podpůrné ruce, nohy Devices 19", 22" 477D PRO/IFP PRO 15" 477D PRO 15",19",22" 477E PRO 15",19", 22" Comfort Panel PRO 12" Comfort Panel PRO Uvolněno Uvolněno 01/2017 cca 12/2017 cca 08/2017 cca 12/2017 Strana 22

22 PRO Devices Komponenty pro PRO devices napojení Flange Mount Basic adapter (for 16:9 PRO devices) Adapter set VESA75 Adapter set VESA100 The flange mount turns the round tube connection into a mechanically compatible interface to the basic adapter. The flange of flange mount has the same drilling pattern as the basic adapter The flange of the flange mount has the same hole pattern as the basic adapter Available in scope of delivery Color: Silver Farbe: Silber matching with the 16:9 PRO devices For support arm and pedestal mounting Mounting with several support arm system suppliers Color: Dark grey matching to 4:3 PRO devices. However, mechanically compatible to 16:9 PRO devices kompatible zu 16:9 PRO-Geräte Compatible with the basic adapter and the flange mount Color: Dark grey matching to 4:3 PRO devices. However, mechanically compatible to 16:9 PRO devices kompatible zu 16:9 PRO-Geräte Compatible with the basic adapter and the flange mount Strana 23

23 PRO Devices Komponenty pro PRO devices Rozšiřující elementy IP65 Stainless steel keyboard Keyboard shelf Extension Units (for 16:9 PRO devices) USB for basic adapter Existing IP65 stainless steel keyboard color matched to the 16:9 PRO devices (color: Silver) Existing keyboard shelf color matched to the 16:9 PRO devices (color: Silver) Successor of the Extension Units for 4:3 PRO devices Suitable for following variants (16:9 devices) Matching to the basic adapter in silver Planned for: End of 2016 Suitable for support arm and extension components Suitable for pedestal/extension components Strana 24
