1 ANTICKÁ ARCHITEKTURA A STAVEBNÍ TECHIKY

2 ZÁKLADNÍ TERMINOLOGIE ARCHITEKTURA A STAVITELSTVÍ Základní typy antických svatyní podle typu Na počátku megaron mykénská stavba pravoúhlý sál s ohništěm uprostřed, kolem něj 4 sloupy nesoucí strop, předsíň se 2 sloupy. Bylo převzato mladší řeckou architekturou jako chrám typu in antis

3

4 In antis Cella a předsíň (pronaos) Mezi antami (rozšířené pilířové zakončení zdi) dva sloupy Typ užíván pro malé chrámky naiskoi, pokladnice thesauroi a vstupní brány - propylon

5 Dvojitý in antis Pronaos vpředu je opakován vzadu jako opisthodomos (dva sloupy mezi antami) Opisthodomos není průchozí do celly, je nefunkční, jen pro symetrii Někdy nahrazen adytem nejposvátnější místností přístupnou z celly (hl.velké Řecko, např. Heraion I v Paestu, C, F v Selinintu)

6 Prostylos Stavba s cellou a předsíní Jako in antis, ale s představenou řadou sloupů před pronaem Nejčastěji jsou sloupy čtyři

7 Amfiprostylos Jako prostylos Stejná řada sloupů se opakuje i vzadu Např. chrím Athény Níké na Akropoli

8 Peripteros Základem nejčastěji dvojitý in antis Kolem stavby dokola prstenec sloupů Ten tvoří sloupový ochoz halu (pteron, peristasis) Interiér většinou členěn dvěma řadami sloupů na tři lodi

9 Kruhový peripteros Peripteros převedený do kruhové stavby Viz tholoi v Epidauru, Delfách nebo Filippeion v Olympii

10 Monopteros Kruhová stavba tvořená věncem sloupů a střechou Žádné zdi uvnitř Např. na Agoře v Athénách u Attalovy stoy

11 Pseudoperipteros Místo sloupů kolem stavby jsou na zdi jádra chrámu přilepeny polosloupy nebo pilastry Např. Diův chrám Olympieion v Akagantu Dost oblíbené v římské architektuře

12 Dipteros Kolem stavby dvojitý prstenec sloupů Častěji v iónské architektuře a v kolosálních rozměrech Krepis víc jak 100 x 50 m Sloupů přes 100 Např. Heraion III a IV na Samu, Artemision v Efesu, Apollónův chrám v Didymě

13

14 Pseudodipteros Jako dipteros, ale vnitřní věnec sloupů je vynechán Pteron tak má dvojnásobnou hloubku Jsou vzácné Např. Artemision v Magnesii nad Meandrem

15 PODLE POČTU SLOUPŮ Sloup = řec. stylos Podle průčelí Tetrastylos, pentastylos, hexastylos Lichý počet v zřídka, spíš archaické dvojlodní chrámy (např. bysilika v Paestu enneastylos) Periptery nejčastěji hexastyloi, Parthenon je oktastylos

16 Vztah průčelí bok chrámů Pro klasickou dobu platí: Průčelí x Bok = 2x + 1 (např. hexastylos má bok 13) Starší chrámy jsou výrazně protáhlé

17 Podstavec/krepis Všechny řecké chrámy jsou stavěny na podstavec Klasická krepis má tři stupně Starší chrámy 1 nebo 2 stupně Klasické a hellénistické chrámy v Iónii často vyšší (orientální snaha o monumentalitu a oddělení od okolního světa mladší efeské Artemision, Didymaion, Mausoleion )

18 Etruské a římské chrámy Nemají krepis, ale podium Podium má schodiště jen na vstupní straně Nemají opisthodomos, ani řeckou symetrii jsou jednostranně orientovány Jednoduchá čtvercová nebo obdélníková cella (u božských triad dělená na tři části) Sloupy vpředu a sloupy/polosloupy jen po stranách, ne vzadu Pozornost stržena na průčelí Kruhové svatyně

19

20 Typy řeckého a římského zdiva Kyklópské zdivo hrubé, neopracované bloky kamene, již doba bronzová v Egeidě Polygonální zdivo kameny mnohoúhelníkového tvaru, těsně přiléhají, různá velikost kamenů, dekorativní účinek

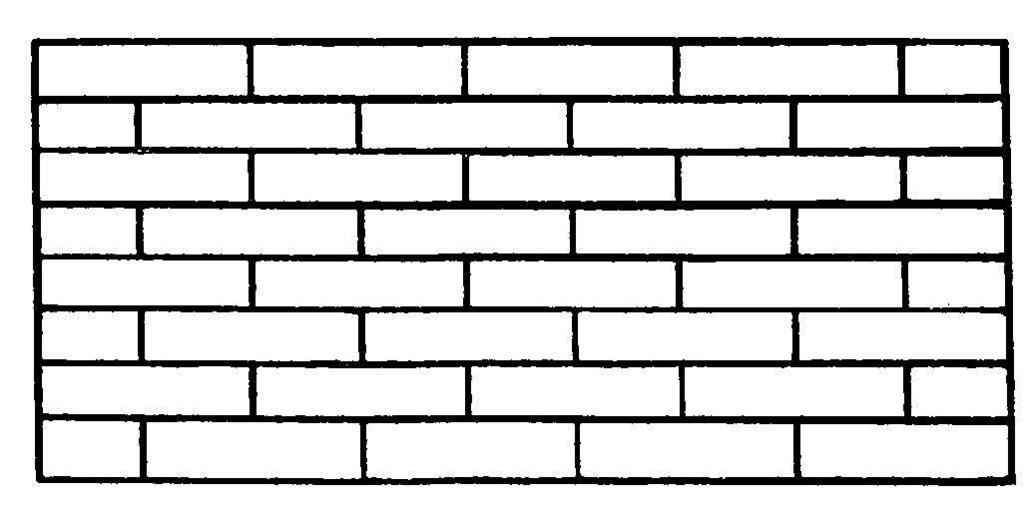

21 Isodomon Zeď z kvádrů Spáry horní vrstvy jsou v polovině dolní vrstvy Horizontální vrstvy jsou stejně vysoké

22 Pseudoisodomon Jako isodomon, jen vrstvy nejsou shodně vysoké

23 Emplekton Pravidelně opracované kameny na líce zdi Vnitřek zdi vyplněn směsí malty a drobnějších kamenů

24 Řecký typ emplekta mezi vodorovně běžícími kameny v lících zdi (běhouny) občas vloženy kameny vybíhající dovnitř zdiva, některé i napříč celou zdí (vazáky) Římský typ emplekta čelní zdi i výplň nepropojeny a jsou třemi samostatnými vrstvami

25 Opus incertum Lícové zdivo z menších kamenů nepravidelného tvaru zasazených v maltě Charakteristické pro pozdní římskou republiku (2.-1. stol. př. Kr.) Nároží z kvádrů

26 Opus caementitium Neopracované drobné kameny uložené v maltě z pozzolany Vlastnosti betonu (pevnost, pružnost, odolnost vůči vodě) Od pozdní republiky, hlavně za císařství

27 Opus reticulatum Za císařství nahradilo opus incertum Užity jsou kameny opracované do pyramidek Kladen do diagonálních vrstev dekorativní síť

28 Opus testaceum Vodorovné vrstvy pálených cihel Hlavně v římském císařství (na Východě celé zdi, na Západě jen líc kryjící betonové jádro)

29 Opus mixtum Použití několika druhů stavebních technik na jedné zdi Nejčastěji kombinace reticulata a cihel

30 Opus rusticum Kvádry s ozdobně profilovanou čelní stranou

31 ANTICKÉ VEŘEJNÉ STAVBY V Řecku vznik spojen s rozkvětem městských států/obcí Často jsou na agoře (je centrem společenského života) nebo v posvátných chrámových okrscích

32 Búleuterion Sídlo městské rady (boulé) Jedno z nejranějších Olympia (6.-5. stol. př. Kr.) dvě delší, pravoúhlé, apsidami zakončené budovy Mladší (Athény, Priéné) mají půlkruhová nebo pravoúhlá stupňovitá sedadla V helénismu jako repre celek s propylajemi a dvorem se sloupovými halami (Milétos)

33 Prytaneion Budova výboru městské rady Zde se stravují úředníci, čestní hosté a vítězové olympijských her Na Agoře má kruhový tvar - Tholos

34 Stoa Sloupová hala (lat. porticus), odvoz. od chrámového ochozu Předek sloupy, zadek zeď Nejstarší Samos 7. stol. př. Kr. dřevo; Argos dvě dórské, 6. stol. př. Kr. K vystavení a uchování votivních darů, ochrana před počasím Později k zadní zdi přistavovány místnosti (jídelny, krámky, úřady ) Později dvojlodní, dvoupatrové (Attalova v Athénách, jižní v Korintě )

35 Také stoy s postranními křídly (Diova stoa v Athénách) Velký význam v helénismu jednotný urbanistický plán nových měst Lemují agory, jsou repre (Magnesia, Priéné v MA) Propojení kolonád v jeden celek s náměstím = římské forum

36

37 Hotely Stavěny u hojně navštěvovaných svatyní a míst Jako obytné domy peristylové dvory, kolem místnosti (ložnice, jídelny) Héraion v Argu, Asklépieion v Epidauru, Olympia

38 Divadla řecká hlediště (theatron) ve svahu a víc než 180, vodorovné a svislé komunikace (diazomata, kerkidés), dole kruhová orchestra s oltářem a budova skény s bočními křídly (paraskénia); průchody ven (parodoi), nízké podium před skénou (proskénion); nejlepší - Epidauros

39 Divadla římská Stavěna v rovném terénu, stupně hlediště (cavea) uměle, scaena je vysoká budova bohatě členěná a zdobená, celek je uzavřený komplex, hlediště je půlkruh! První vznikají v Kampánii, v Římě později (Pompeiovo, Marcellovo)

40 Odeion Krytá koncertní síň Hudební představení a soutěže V Athénách za Perikla pod Akropolí prý nejkrásnější v Řecku Dnes se hraje v odeiu Heroda Attica

41 Gymnasion a palaistra Pro sport i vzdělávání mládeže (přednášky, filosofie ) - kalokagathia Dvůr s peristylem a místnostmi kolem (šatny, umývárny, odpočívárny, učebny, knihovny ) Přidávány kryté nebo otevřené pískové dráhy (xystoi) pro běh nebo hod diskem Za Říma hodně přebírají thermy Gymnasia zakládány již v archaické době, příklady máme až z helénismu (Priéné, Delfy)

42

43 Stadion Využívají přírodního terénu Nejprve se stojí na hliněných náspech, pak se dělají dřevěná a pak i kamenná sedadla Tribuna pro rozhodčí Pravoúhlá (Olympia) i s jedním oblým koncem Start a cíl kamenné desky s drážkou jako bloky Délka 600 stop = m

44 Hippodromos Jako stadion, ale pro závody koní nebo vozů s dvoj- a čtyřspřežím

45 Římská veřejná architektura Etruské dědictví praktičnost Dokonale funkční užitkové stavby cesty, mosty, kanalizace atd. Využití litého zdiva usnadnění a urychlení práce Centrum života forum (např. Cosa, Pompeje chrám+basilika)

46

47 Řím Forum Romanum

48 Císařská fora Hlavně repre funkce oslava císaře a jeho rodiny V Římě: Caesarovo, Augustovo, Vespasiánovo, Nervovo, Traianovo forum Využití vítězných oblouků (jedno- nebo tříprůchodové): Titův, Septimia Severa, Konstantinův

49

50

51 Basilika Budova obchodní a soudní Pravoúhlá hala někdy i trojlodní, někdy s vnitřním ochozem ve středové lodi Vydělen prostor pro soud (pravoúhl. nebo apsida) Základ raných křesťanských chrámů

52

53

54

55 Amfiteátr Typicky římská stavba, v Řecku bez obdoby Oválná aréna, stupňovitá sedadla Pro gladiátorské hry Nejstarší kamenné v Kampánii, v Římě první a nejslavnější Amphitheatrum Favium (Colosseum)

56

57 Circus Odpovídá řeckému hippodromu Jeden konec rovný, druhý zaoblený Středem spina zídka Nejznámější C. Maximus, C. Flaminius

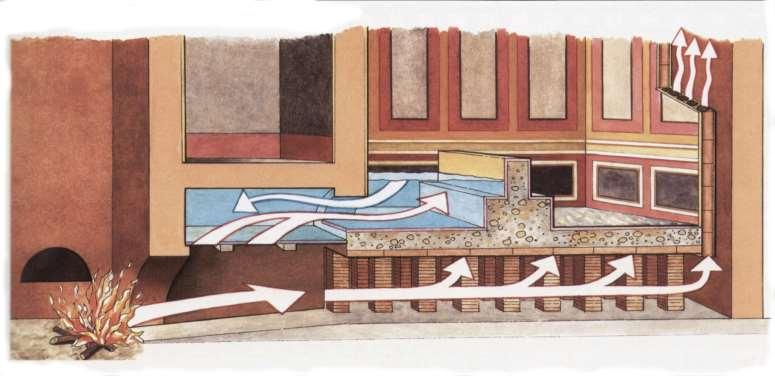

58 Thermy Lázně; u Řeků jen místnosti s vanami a bazénem pod širým nebem, u Římanů jde o rozsáhlé komplexy s pevnou strukturou Apodyterium (šatna), frigidarium (studená lázeň), tepidarium (vlažná l.), caldarium (horká l.), praefurnium (topeniště), tubuli (duté cihly), hypocaustum Sportovní, odpočinkové i vzdělávací prostory Rané formy nepravidelné, císařské symetrické (Titovy, Traianovy, Caracallovy, Diocletianovy, Constantinovy)

59

60

61 Další veřejné stavby Curia radnice Tabularium archiv Horraeum skladiště, sýpka Macellum - tržiště

62

63

64 ŘECKÉ OBYTNÉ DOMY Dlouho nejde o monumentální architekturu Jednoduché a skromné Složitost a přepych přichází s helénismem Jsou teoretické základy stavby v létě obytná část zastíněná, směrem k severu uzavřená Domy seskupovány do insul U Řeků děleny na mužskou a ženskou část (u větších domů)

65 Typ pastas Počátky až v geo. období Komplex 2-3 místností se společným koridorem otevřeným do dvora a střecha je nesena několika sloupy (pastas) Nejlépe Olynthos ( století př. Kr.)

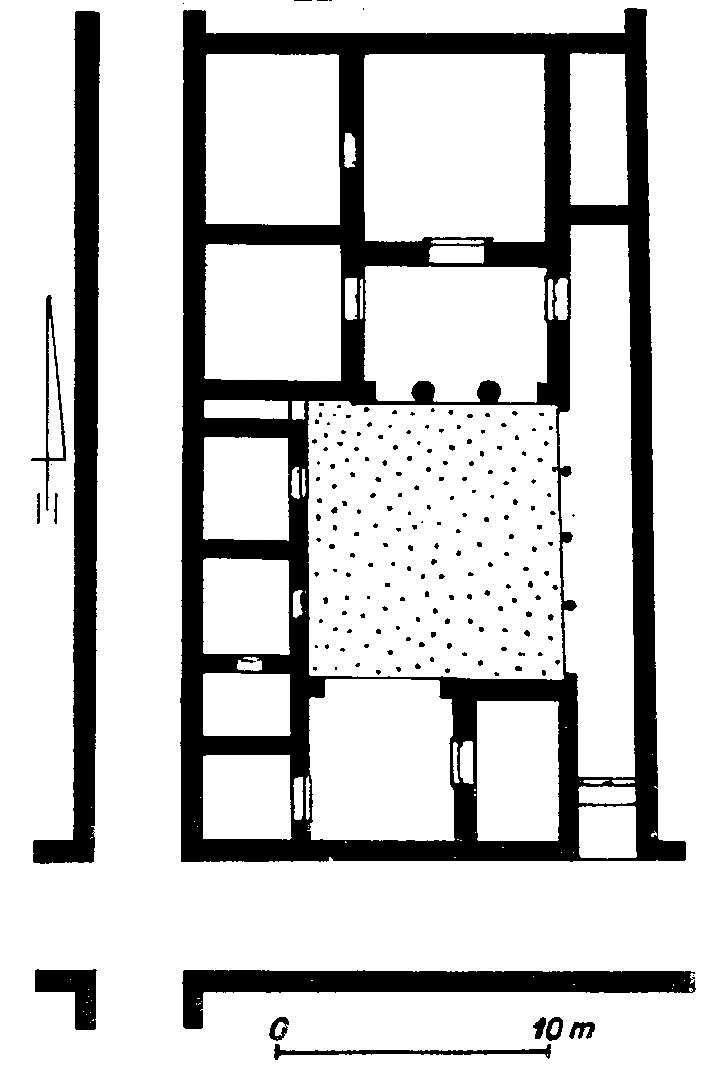

66 Typ prostas Centrem je dvůr, na V straně je zastřešený koridor na sloupech, na S straně velká místnost (oikos) s předsíní o dvou sloupech mezi antami (prostas) Nejlépe v Priéné, hlavně helénistická doba

67

68 Dům s peristylem Např. helénismus na Délu Dvůr se sloupovím na všech stranách (peristyl) později i u Římanů

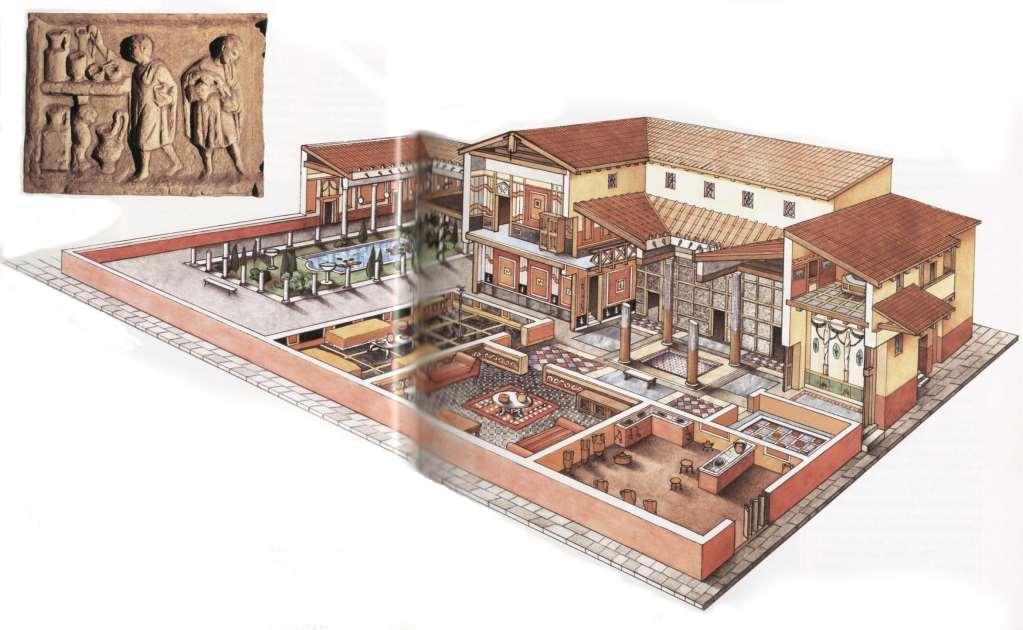

69 ŘÍMSKÉ OBYTNÉ DOMY Několik skupin obytných domů Císařské a úřednické paláce se soukr. i ofic. částmi (Neronův Domus aurea nebo flaviovský palác na Palatinu), tito též villy typu villy v Tivoli nebo Piazza Armerina (zahrady, thermy, knihovny )

70

71 Měšťanské domy atrium, někdy i peristyl Byty v insulách (činžovní byty) viz Ostia, v přízemí krámky, byty výš, okna do ulice, centrální dvůr se schodišti Villy v provinciích italské vzory (villa urbana a villa rustica), kombinují se s místními poměry oby typy navzájem

72 Villy peristylové Pannonie

73 Villy s rizality Pannonie

74 Villy se středovým koridorem Pannonie
