1 :58 Page 1 AC TK obal.qxd Váš prodejce OBCHODNÍ A TECHNICKÉ ZASTOUPENÍ: IVAR CS spol. s r.o., Velvarská 9 - Podhoøany, Nelahozeves II tel.: , fax: Regulátory a ventily pro topenáøské systémy verze 01.04

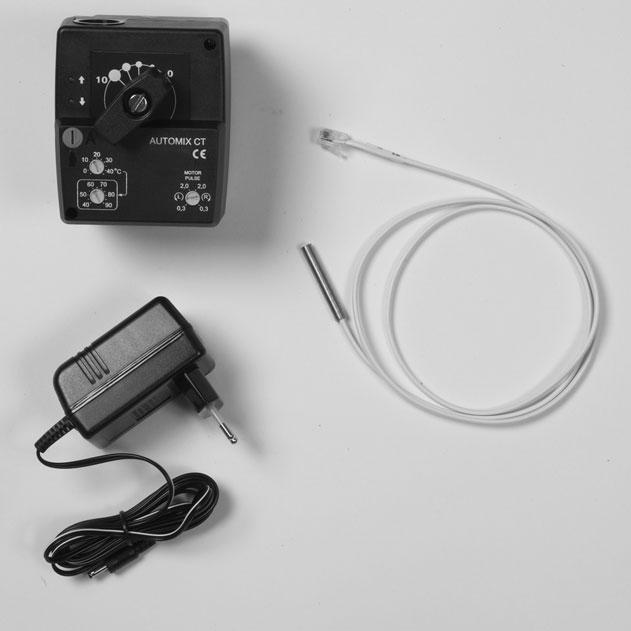

2 AUTOMIX CT TECHNICKÉ PARAMETRY Typ servopohonu PI-regulátor s mikroprocesorem Napětí 230/18 VAC 50/60 Hz Adaptér 230/18 VAC 190 ma s kabelem 1.7 m Příkon 3 VA Úhel otáčení 90 Kroutící moment 5 Nm Doba běhu pro úhel sec Teplotní rozsah 0 C. 90 C, plynule nastavitelný Motorový krok 0,3 sec 2 sec, plynule nastavitelný Teplota prostředí -10 C +80 C Max. teplota senzoru Tmax +110 C Manuální ovládání Ano Funkční signalizace 2 LED diody Krytí IP 41 Třída krytí II Rozměry 80 x 90 x 93 mm Hmotnost 0.4 kg AUTOMIX CT je kompaktní elektronický regulátor stálé teploty navržený k fungování 3 a 4cestných směšovacích ventilů pro systémy podlahového vytápění, vytápění tuhými palivy a pro průmyslové aplikace. Výstupní teplota může být nastavena plynule v rozsahu 0 C až 90 C. AUTOMIX CT se snadno připevňuje jak k novým, tak i ke stávajícím směšovacím ventilům. Snadná a rychlá instalace. SOUČÁSTI DODÁVKY 1. AUTOMIX CT servopohon 24 VAC 50/60 Hz s vestavěnou elektronikou 2. Připevňovací sada 3. Teplotní senzor T1 s kabelem 1 m 4. Adaptér 230/18 VAC 190 ma s kabelem 1,7 m PARAMETRY PRO OBJEDNÁVKY Objednací číslo Typ 1320 AUTOMIX CT regulátor konstantní teploty 2

3 AUTOMIX CT v systému podlahového vytápění AUTOMIX CT v systému vytápění pevnými palivy 3

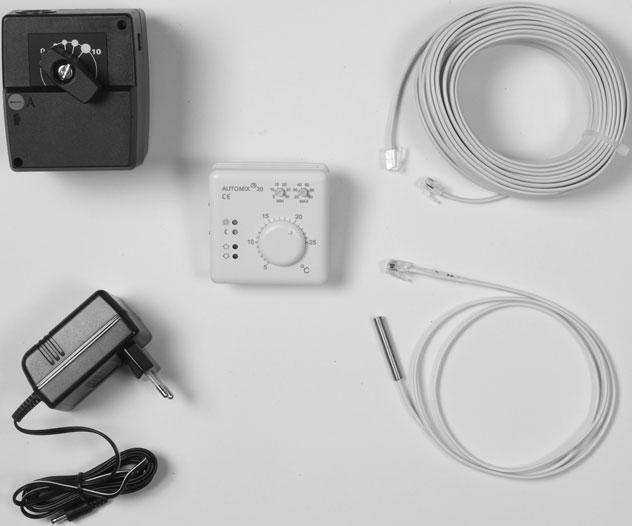

4 AUTOMIX 20 TECHNICKÉ PARAMETRY Typ servopohonu PI-regulátor s mikroprocesorem Napětí 230/18 VAC 50/60 Hz Příkon 3 VA Kroutící moment 5 Nm Úhel otáčení 90 Omezovač min. teploty +5 C C, teplota vody Omezovač max. teploty +20 C C, teplota vody Nastavení pokojové teploty +5 C C, plynule regulovatelný Noční vypínání 7 nebo 9 hodin Vypínání 1 C, 2 C nebo 3 C, pokojová teplota Ochrana zamrzání +5 C C, teplota vody Manuální ovládání Ano, v případě výpadku proudu Krytí, termostat IP 30 Krytí, servopohon IP 41 Rozměry termostatu 70 x 70 x 30 mm Hmotnost 0,8 kg AUTOMIX 20 je pokročilý elektronický regulátor používaný pro radiátorové a podlahové topení. AUTOMIX 20 zahrnuje elektronické programování pro denní a noční chod, nastavení minimálních a maximálních teplot média a ochranu proti zamrznutí. Všechny podstatné parametry jsou nastavitelné. AUTOMIX 20 je dodáván v celku včetně propojovacích kabelů s cílem minimalizovat složitost instalace na místě. Kompaktní ovládací jednotka AUTOMIX 20 se instaluje, programuje a obsluhuje velmi snadno. SOUČÁSTI DODÁVKY AUTOMIX Pokojový termostat AM-20 s mikroprocesorem, elektronickým regulátorem pro denní a noční chod, 4 LED diody indikace 2. Servopohon 24 VAC 50/60 Hz 3. Teplotní čidlo T1 s kabelem 1 m 4. Kabel pro přívod proudu 15 m 5. Připevňovací sada 6. Adaptér 230/18 VAC 50/60 Hz 190 ma s kabelem 1,7 m KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo Typ 1220 AUTOMIX 20 automat. systém vytápění 1885 Připojovací el. kabel 23 m 1886 Připojovací el. kabel 40 m 1887 Připojovací el. kabel 60 m 4

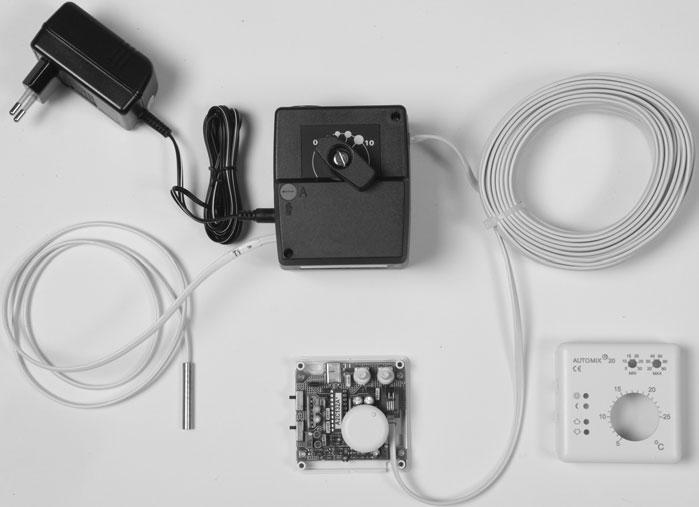

5 AUTOMIX 20 - reaguje i na vlivy nejrůznějších faktorů vytápění v objektu AUTOMIX 20 reaguje na teplotní změny v objektu, způsobené zářením slunce do oken nebo vnitřními nárůsty tepla, což vnější senzory nedovedou kompenzovat - snadno se instaluje a ovládá AUTOMIX 20 je vyroben včetně zdrojového kabelu. Zdrojový kabel, senzor teploty vody a adaptér mají rychlospojky. Pokojový termostat a servopohon jsou propojeny zdrojovým kabelem. Senzor teploty vody a adaptér se napojí servopohonem. AUTOMIX 20 nelze zapojit chybně. - disponuje omezovačem min/max teploty vodního média AUTOMIX 20 slouží k regulaci jak podlahového vytápění, tak běžných systémů využívajících radiátory. Nastavením omezovače teploty média na 45 C nebo méně zařazuje AUTOMIX pomalejší chod specielně navržený pro regulaci teploty pro podlahové vytápění. - řídí systém podlahového i radiátorového vytápění - moderní elektronická kontrola teploty - termostat 24hodinového provozu s noční regulací Noční pokles o 1 C, 2 C nebo 3 C po dobu 7 nebo 9 hodin se snadno programuje. AUTOMIX 20 opakuje 24hodinové nastavení, dokud není zadán jiný program vypínání. - bez nastavování křivky Řízení teploty s venkovním čidlem vyžaduje nastavení křivky vytápění. Předem nastavit takovou křivku je velmi složité. Zpravidla to zahrnuje delší čas pokusů a omylů způsobených proměnlivostí vnitřní teploty. AUTOMIX 20 nevyžaduje nastavení žádné křivky. Požadovaná teplota se nastavuje na pokojovém termostatu. - jištění proti zamrznutí Režim ochrany před zamrznutím se aktivuje nastavením pokojové teploty na +5 C. Funkce nočního snížení teploty není aktivní během nastavení AUTOMIX 20 do režimu ochrany před zamrznutím. Všechna nastavení se provádí prostřednictvím pokojového termostatu. Pomocí impulsů z pokojového senzoru jsou změny vnitřní teploty předávány mikroprocesoru. Ten řídí servopohon, který drží uzávěr směšovacího ventilu v té poloze, která zajistí požadované vytápění objektu. - bez venkovního čidla AUTOMIX 20 reaguje na všechny možné změny teploty, k nimž v objektu dochází, způsobené např. sluneční energií procházející okny. 5

6 AUTOMIX 30 TECHNICKÉ PARAMETRY Typ servopohonu PI-regulátor s mikroprocesorem Napětí 230 VAC 50/60 Hz Příkon 4 VA Kroutící moment 5 Nm Úhel otáčení 90 Omezovač min. teploty vody +5 C +35 C, teplota vodního média Omezovač max. teploty vody +20 C +90 C, teplota vodního média Ochrana proti zamrznutí +5 C +35 C, teplota vodního média Ovládač čerpadla AM 30 PC +15 C +25 C, venkovní teplota Křivka vytápění 1 9, plynule nastavitelná Paralelní přemostění +/- 10 C, teplota vodního média, plynule nastavitelná Dálkové ovládání AM 30 RC -9 C...+6 C, teplota vodního média, plynule nastavitelná Noční pokles 0 10 C, teplota vodního média, plynule nastavitelná Nastavení vnitřní teploty +12 C +27 C, plynule nastavitelné Krytí, servopohon IP 41 Krytí, motor IP 41 Manuální ovládání Ano, v případě výpadku proudu Rozměry regulátoru 57 x 89 x 128 mm Hmotnost 1,2 kg AUTOMIX 30 je elektronický ekvitermní regulátor teploty pro teplovodní vytápění pomocí radiátorů a podlahového vytápění. AUTOMIX 30 se nabízí ve třech provedeních s těmito možnostmi: AUTOMIX 30 E elektronický 24hodinový regulátor. AUTOMIX 30 Q ciferníkový regulátor. AUTOMIX 30 D digitální regulátor. AUTOMIX 30 je vybaven funkcí automatického posílení po nočním vypnutí. AUTOMIX 30 zahrnuje nastavení minimálních a maximálních teplot vodního média, uspořádání pro otáčení motorového ventilu doprava i doleva a funkci ochrany před zamrznutím. K AUTOMIX 30 lze doobjednat pokojový senzor, vypínání čerpadla za teplého počasí a dálkové ovládání. AUTOMIX 30 je dodáván v celku včetně kabelů. Přívod elektrické energie a všechny senzory jsou vybaveny zásuvnými moduly pro snadnou instalaci na místě. AUTOMIX 30 je kompaktní řídící jednotka se vstupy pro jednoduchou instalaci, naprogramování a provoz. Jednoduchá a rychlá instalace. SOUČÁSTI DODÁVKY 1. Elektronický regulátor AM 30 E, AM 30 Q nebo AM 30 D se čtyřmi LEDs diodami indikace 2. Ventilový motor 24 VAC 50/60 Hz 3. Senzor vodního média T1 s kabelem 1 m 4. Venkovní senzor T2 s kabelem 15 m 5. Proudový kabel 2 m 6. Adaptér 230 VAC 50/60 Hz 190 ma s kabelem 1,7 m KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo Typ 1300 AUTOMIX 30 E elektronický regulátor 1301 AUTOMIX 30 Q ciferníkový regulátor 1302 AUTOMIX 30 D digitální regulátor 1303 AM 30 RA pokojový senzor s 15 m kabelem pro AUTOMIX 30 E Objednací číslo Typ 1304 AM 30 RB pokojový termostat s 15 m kabelem pro AUTOMIX 30 Q nebo 30 D 1305 AM 30 RC dálkové ovládání s kabelem 15 m 1306 AM 30 PC ovládání čerpadla 230 V 2 A s kabelem 2 m 8802 Prodloužení kabelu k senzoru 10 m 6

7 AUTOMIX 30 E Elektronický 24hodinový regulátor s funkcí nočního snížení teploty jednou za 24 hodin. AUTOMIX 30 Q Ciferníkový regulátor s denním a týdenním programem a funkcí snížení teploty 6krát za 24 hodin. Vybaven záložním zdrojem na 150 hodin. AUTOMIX 30 D Digitální regulátor s denním a týdenním programem, s funkcí snížení teploty 8krát za 24 hodin. Vybaven záložním zdrojem na 150 hodin. POKOJOVÝ SENZOR AM 30 RA Pokojový senzor k AUTOMIX 30 E s programovatelným nastavením nočního poklesu teploty a LED diodou pro indikaci. 7

8 POKOJOVÝ SENZOR AM 30RB Pokojové čidlo pro AUTOMIX 30 Q a AUTOMIX 30 D. Je vybaveno LED diodami pro indikaci. DÁLKOVÉ OVLÁDÁNÍ AM 30RC Dálkové ovládání pro paralelní nahrazení křivky vytápění. AM 30 RC se používá namísto pokojového senzoru. Pomocí dálkového ovládání je možné snížit teplotu média o 9 C a zvýšit o 6 C. REGULÁTOR ČERPADLA AM 30 PC Regulátor pro vypnutí čerpadla za teplého počasí. LED dioda indikuje vypnutí čerpadla. Intervalová kontrola spouští čerpadlo a otevírá směšovací ventil na krátkou dobu každých 48 hodin. LIŠTA AUTOMIX 30 AUTOMIX 30 je dodáván s univerzální upevňovací deskou pro snadné připevnění na stěnu nebo na ventil. 8

9 MONTÁŽ JEDNOTKY AUTOMIX 30 9

10 TERMOVAR (LADOMATIVAR) TECHNICKÉ PARAMETRY Napětí 230 VAC 50/60 Hz Příkon 45 VA Max. kapacita kotle 80 kw Max. provozní teplota 110 C Max. provozní tlak 0,6 MPa (6 bar) Otevírání teplot 45 C, 55 C, 61 C, 72 C nebo 80 C, pevně nastavená Čerpadlo UPS Rozměry přípojek RP 1, RP 1 ¼ a 28 mm Provedení litina Rozměry jednotky 210 x 210 x 110 mm Hmotnost 5,0 kg TERMOVAR je prefabrikovaná, automatizovaná, tepelně řízená napouštěcí jednotka do kotlů a akumulačních nádrží v systémech vytápění tuhými palivy, kde je horká voda pro topení a teplou užitkovou vodu odebírána ze stejného zásobníku. Napouštěcí jednotka TERMOVAR řídí minimální teplotu média přicházejícího do kotle a zvyšuje tak jeho efektivnost, předchází zanášení a podstatně prodlužuje životnost kotle na tuhá paliva. TERMOVAR eliminuje riziko tepelných šoků způsobených přívodem studené vody. TERMOVAR zajišťuje efektivnější spalování tuhých paliv a je tak nutnou součástí systému ohřevu se zásobníkem. SOUČÁSTI DODÁVKY TERMOVAR 1. Tepelně řízený napouštěcí ventil 2. Ochrana proti zpětnému proudění 3. Cirkulační čerpadlo 4. Tři teploměry 5. Tři kulové ventily Napouštěcí jednotka TERMOVAR nabízí několik výhod: Jednotka šetří čas a umožňuje rychlou a bezproblémovou instalaci TERMOVAR zajišťuje přívod média s konstantní teplotou Lze instalovat na pravou nebo na levou stranu boileru Automatická cirkulace v případě výpadku proudu nebo poškození čerpadla Jednotka se instaluje na zpětné potrubí, čímž zůstává vývod neomezený pro další rozšíření, napouštěcí jednotka nemůže být zasažena párou v případě přehřátí boileru Jednoduše opravitelná všechny součásti mohou být vyměněny bez potřeby vypouštět systém KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo Typ 4725 TERMOVAR napouštěcí jednotka 25 Rp 1 61ºC 4825 TERMOVAR napouštěcí jednotka 25 Rp 1 72ºC 4925 TERMOVAR napouštěcí jednotka 25 Rp 1 80ºC 4732 TERMOVAR napouštěcí jednotka 32 Rp 11/4 61ºC 4832 TERMOVAR napouštěcí jednotka 32 Rp 11/4 72ºC 4932 TERMOVAR napouštěcí jednotka 32 Rp 11/4 80ºC 4728 TERMOVAR napouštěcí jednotka mm 61ºC 4828 TERMOVAR napouštěcí jednotka mm 72ºC 4928 TERMOVAR napouštěcí jednotka mm 80ºC 4725S TERMOVAR napouštěcí jednotka 25 Rp 1 61ºC 4825S TERMOVAR napouštěcí jednotka 25 Rp 1 72ºC 4925S TERMOVAR napouštěcí jednotka 25 Rp 1 80ºC 4732S TERMOVAR napouštěcí jednotka 32 Rp 11/4 61ºC 4832S TERMOVAR napouštěcí jednotka 32 Rp 11/4 72ºC 4932S TERMOVAR napouštěcí jednotka 32 Rp 11/4 80ºC 4728S TERMOVAR napouštěcí jednotka mm 61ºC 4828S TERMOVAR napouštěcí jednotka mm 72ºC 4928S TERMOVAR napouštěcí jednotka mm 80ºC S = bez ochrany proti zpětnému proudění 10

11 TERMOVAR 1. Fáze nahřívání Čerpadlo je třeba řídit pomocí termostatu teploty spalin. Čerpadlo je přímo závislé na zdroji tepla. Voda cirkuluje v TERMOVARu a zpět, tím zvedá teplotu kotle. 2. Fáze plnění Termostatická vložka v TERMOVARu je řízena teplotou vodního média cirkulujícího z ohřívače do zásobníku. (Viz. tabulka dole.) Termostatická vložka se začne otevírat při 61/72/80 C * a je plně otevřena při 73/84/92 C *. Jakmile teplota v ohřívači dosáhne 61/72/80 C *, otevře se termostatická vložka a umožní přísun vody ze zásobníku, smíchaný s přiváděnou vodou před tím, než se vrátí do ohřívače. Teplota přiváděné vody určuje pracovní pozici termostatické vložky. Vyrovnávací ventil v napouštěcí jednotce reguluje vnitřní tok přiváděné vody. Pracovní poloha termostatické vložky určuje uzavírací pozici vyrovnávacího ventilu. (Viz. tabulka dole.) Jakmile je teplota na 67/78/86 C *, začne termostatická vložka uzavírat vyrovnávací ventil. Zajistí tak větší průtok vracející se vody do ohřívače. Po dosažení teploty 73/84/92 C * se termostatická vložka otevře na 100 % a vyrovnávací ventil je na 100 % uzavřen. * v závislosti na předvolené otevírací teplotě Termostat Termostat Vyrovnávací ventil Teplota C Otevření % Uzavření % 61/72/ /74/ /76/ /78/ /80/ /82/ /84/ Závěrečná fáze Termostatická vložka je úplně otevřená. Vyrovnávací ventil je uzavřený. Výsledkem je maximální chlazení kotle a úplné naplnění zásobníku. 4. Samočinná cirkulace V případě výpadku proudu nebo poškození čerpadla se automaticky otevře ochrana proti zpětné cirkulaci. Model S je dodáván bez ochrany proti zpětné cirkulaci. 11

12 TERMOREGULAČNÍ VENTIL - TERMOVAR TECHNICKÉ PARAMETRY Teplota otevření ventilu 45 C, 55 C, 61 C, 72 C nebo 80 C, pevně přednastavená Max. provozní teplota 110 C Max. provozní tlak 0,6 MPa (6 bar) Provedení ventilu TV 15 - TV 32 mosaz TV 40 - TV 50 litina Termoregulační ventil TERMOVAR se používá v systémech využívajících akumulaci tepla z kotle na tuhá paliva ve vodním zásobníku. Ventil TERMOVAR zde zabezpečuje ochranu kotle před nízkoteplotní korozí. 12

13 TERMOREGULAČNÍ VENTIL TERMOVAR KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo: Typ: K VS B mm C mm D mm E mm Hmotnost kg 4115 TERMOVAR C Rp 1/ , TERMOVAR C Rp 3/ , TERMOVAR C Rp , TERMOVAR C Rp 1 1/ , TERMOVAR C Rp 1 1/ , TERMOVAR C Rp , TERMOVAR C Rp 1/ , TERMOVAR C Rp 3/ , TERMOVAR C Rp , TERMOVAR C Rp 11/ , TERMOVAR C Rp 11/ , TERMOVAR C Rp , TERMOVAR C Rp 1/ , TERMOVAR C Rp 3/ , TERMOVAR C Rp , TERMOVAR C Rp 11/ , TERMOVAR C Rp 11/ , TERMOVAR C Rp , TERMOVAR C Rp 1/ , TERMOVAR C Rp 3/ , TERMOVAR C Rp , TERMOVAR C Rp 11/ , TERMOVAR C Rp 11/ , TERMOVAR C Rp , TERMOVAR C Rp 1/ , TERMOVAR C Rp 3/ , TERMOVAR C Rp , TERMOVAR C Rp 11/ , TERMOVAR C Rp 11/ , TERMOVAR C Rp ,2 Diagram průtoku SCHÉMA 1 SCHÉMA 2 SCHÉMA 3 13

14 INSTALACE Instalační schéma 1: TERMOVAR 45 C - 55 C - 61 C - 72 C nebo 80 C INSTALACE: TERMOVAR instalovaný na přívodu vody TERMOVAR FUNKCE: Napouštěcí ventil se otevře, jakmile teplota v kotli dosáhne nastavené teploty. Voda z kotle začne plnit zásobník. Voda vracející se ze zásobníku se mísí s přiváděnou vodou a dostává se znovu do kotle. Plnění kotle probíhá během hoření v kotli. Vyrovnávací ventil se instaluje mezi kotlem a napouštěcím ventilem. TERMOBAC: Jakmile se zásobník naplní, dojde k vypnutí cirkulačního čerpadla. TERMOBAC potom chrání před samovolnou cirkulací média ze zásobníku do kotle. V případě výpadku proudu nebo poškození čerpadla se TERMOBAC automaticky otevře a umožní samovolnou cirkulaci. NAPOUŠTĚCÍ ČERPADLO: Napouštěcí čerpadlo je potřeba ovládat pomocí termostatu měřícího teplotu spalin uvnitř kotle. Čerpadlo se spouští jakmile je v kotli dosažena provozní teplota a vypíná při poklesu teploty v kotli pod tuto teplotu. TERMOBAC Instalační schéma 2: TERMOVAR 45 C - 55 C - 61 C - 72 C nebo 80 C INSTALACE: TERMOVAR na zpětném přívodu vody. FUNKCE: Teplotní ventil se otevírá při dosažení nastavené teploty v kotli na tuhá paliva. Přívod vody z kotle plní zásobník. Voda vracející se ze zásobníku se mísí se zpětným přívodem vody do kotle. Plnění pokračuje dokud kotel hoří. Vyrovnávací ventil se instaluje mezi kotel a napouštěcí ventil. NAPOUŠTĚCÍ ČERPADLO: Napouštěcí čerpadlo je vhodné ovládat pomocí termostatu měřícího teplotu uvnitř kotle. Čerpadlo se spouští jakmile je v kotli dosažena provozní teplota a vypíná při poklesu teploty v kotli pod tuto teplotu. TERMOVAR Instalační schéma 3: TERMOVAR 45 C - 55 C - 61 C - 72 C nebo 80 C INSTALACE: TERMOVAR mezi přívodem vody a zpětným přívodem vody. FUNKCE: Teplotní ventil se otevírá při dosažení nastavené teploty v kotli na tuhá paliva. Přívod vody z kotle plní zásobník. Vracející se voda ze zásobníku se mísí s přívodem vody a vrací se do kotle. Plnění pokračuje dokud kotel hoří. Vyrovnávací ventil se instaluje mezi kotel a napouštěcí ventil. TERMOVAR TERMOBAC: Jakmile se zásobník naplní, dojde k vypnutí cirkulačního čerpadla. TERMOBAC potom zamezuje samovolné cirkulaci média ze zásobníku do kotle. V případě výpadku proudu nebo poškození čerpadla se TERMOBAC automaticky otevře a umožňuje samovolnou cirkulaci. NAPOUŠTĚCÍ ČERPADLO: Napouštěcí čerpadlo je potřeba ovládat pomocí termostatu měřícího teplotu spalin v kotli. Čerpadlo se spouští se zažehnutím kotle a přestává čerpat, jakmile v kotli nehoří. TERMOBAC 14

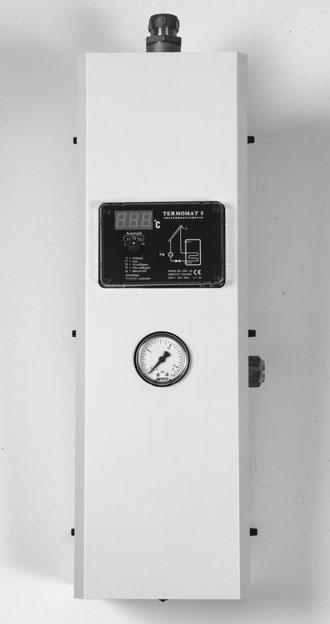

15 TERMOMAT SOLAR TECHNICKÉ PARAMETRY Způsob regulace Vypnuto / zapnuto, mikroprocesor Napětí 230 VAC 50/60 Hz Příkon VA Zatížení relé 2 A 400 VA Stupně nastavení T nastavitelná v rozsahu C Teplotní rozsah senzorů T1-30 C C T2-30 C C T3-40 C C Délka kabelů ke snímačům T1 a T2 = 3 m, T3 = 20 m, lze prodloužit na 10 m Zobrazení teploty -9 C C, LED 13 mm, 3ciferný Omezovač teploty v nádrži Tmax nastavitelná na +20 C C Krytí IP 41 Max. tlak 0,9 MPa (9 bar) Propojení Cu 15 mm, jiný rozměr možný na základě objednávky Rozměry 165 x 200 x 610 mm Hmotnost 10 kg Pro maximální plochu 12 m 2 TERMOMAT SOLAR je kompaktní, prefabrikovaná napouštěcí jednotka pro solární systémy. TERMOMAT SOLAR obsahuje všechny nezbytné komponenty zajišťující bezproblémové řízení systémů využívajících solární energii. TERMOMAT SOLAR je před expedicí podroben tlakové zkoušce. Automatická řídící jednotka je kompletně propojena a umožňuje rychlou a bezpečnou instalaci. SOUČÁSTI DODÁVKY TERMOMAT SOLAR 1. Elektronická regulační centrála TM5-G teplotní senzory: 2 ks pro akumulační zásobníky s kabelem 3 m; 1 ks pro sluneční kolektor s kabelem 20 m 3. 1 čerpadlo Grundfos UPS uzavírací ventily 5. Tlakoměr 1.2 MPa 6. Měřič průtoku s usměrňovačem proudění 7. Pojistný ventil 0.9 MPa (9 bar) 8. Zpětný ventil 9. Filtr 10. Expanzní nádrž 2 l 1.0 MPa (10 bar) 11. Napouštěcí ventil 12. JÍMKA 15 mm: 1 ks 90 mm, 2 ks 150mm KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo Typ 8006 TERMOMAT SOLAR napouštěcí jednotka 8007 Napouštěcí čerpadlo se dvěma 3 m hadicemi 8802 Prodlužovací hadice10 m 6549 Expanzní nádrž 5 l, 1.0 MPA (10 bar) 6551 Expanzní nádrž 8 l, 1.0 MPA (10 bar) 6552 Expanzní nádrž 12 l, 1.0 MPA (10 bar) 15

16 TERMOMAT SOLAR 3 m 3 m 20 m 2 l 16

17 SMĚŠOVACÍ VENTILY TERMOMIX C a D TECHNICKÉ PARAMETRY Max. provozní teplota 110 C Max. provozní tlak 1,0 MPa (10 bar) Úhel otočení 90 Kroutící moment 0,2 Nm - 3cestné ventily 0,1 Nm - 4cestné ventily Provedení litina Šoupátko mosaz Kryt hliník Hřídel mosaz Uzávěr hřídele dva o-kroužky, EPDM Motorové ovládání vhodné pro všechny typy servopohonů přívod směšování přesměrování od kotle zpětný přívod Litinové 3cestné a 4cestné směšovací ventily TERMOMIX byly navrženy specielně pro systémy teplovodního vytápění, kotle, tepelné výměníky a systémy ohřívání/chlazení vzduchu. Ventily TERMOMIX lze použít buď pro směšování, nebo přesměrování média. Nabízí se několik způsobu instalace. Ventily TERMOMIX mají vynikající ovládací charakteristiky. Řídí jak přívodní, tak i zpětné potrubí. Ventily lze připevnit v libovolné pozici. Nízký kroutící moment předurčuje ventily TERMOMIX pro motorové ovládání. Ventily se dodávají pro montáž na pravou i levou stranu. KATALOGOVÉ OZNAČENÍ PRO OBJEDNÁVKY Objednací číslo Typ 2320 TERMOMIX D 20 Rp 3/4 3cestný směšovací ventil 2325 TERMOMIX D 25 Rp 1 3cestný směšovací ventil 2332 TERMOMIX D 32 Rp 1 1/4 3cestný směšovací ventil 2340 TERMOMIX D 40 Rp 1 1/2 3cestný směšovací ventil 2350 TERMOMIX D 50 Rp 2 3cestný směšovací ventil 2420 TERMOMIX C 20 Rp 3/4 4cestný směšovací ventil 2425 TERMOMIX C 25 Rp 1 4cestný směšovací ventil 2432 TERMOMIX C 32 Rp 1 1/4 4cestný směšovací ventil 2440 TERMOMIX C 40 Rp 1 1/2 4cestný směšovací ventil 2450 TERMOMIX C 50 Rp 2 4cestný směšovací ventil ke kotli 17

18 SMĚŠOVACÍ VENTILY TERMOMIX D a C Diagram průtoku Směšovací charakteristiky % Ohřáté vody Poloha ventilu 3CESTNÉ SMĚŠOVACÍ VENTILY TERMOMIX D Obj. č. Typ K VS A mm B mm C mm D mm E mm Hmotnost kg 2320 D Rp 3/ , D Rp , D Rp 1 1/ , D Rp 1 1/ , D Rp ,1 směšování směšování napravo nalevo napravo nalevo směšování Směrování stálého průtoku kotlem a nastavitelný průtok vedlejším okruhem nalevo napravo nalevo napravo 4CESTNÉ SMĚŠOVACÍ VENTILY TERMOMIX C Obj. č. Typ K VS A mm B mm C mm D mm E mm Hmotnost kg 2420 C Rp 3/ , C Rp , C Rp 1 1/ , C Rp 1 1/ , C Rp ,6 nahoru nalevo napravo 18
