centrální x decentrální řešení a nově ještě NASS

Transkript

1 Řešení obcí do 2000 EO, centrální řešení, skupinové a individuální čistírny odpadních vod, vhodnost jednotlivých typů vzhledem k lokalitě, vegetační ČOV, provoz a monitoring jednotlivých ČOV i skupin čistíren Karel Plotěný

2 Řešení obcí do 2000 EO, centrální řešení, skupinové a individuální ČOV, vhodnost jednotlivých typů vzhledem k lokalitě, provoz a monitoring jednotlivých ČOV i skupin čistíren Karel Plotěný

3 centrální x decentrální řešení a nově ještě NASS

4 Co je to NASS? Úloha a místo NASS Nekonvenční Aranžování Sanitární ch Systémů Je souhrnný název pro technologie řešící zacházení s odpadními vodami, vycházející z dělení vod a upřednostňující jejich minimalizaci a recyklaci v místě vzniku Někdy také DESAR nebo jiné názvy. Souhrnně spíše NASS viz DWA -A_272 Nové systémy odkanalizování

5 Jaké možnosti si představit pod NASS Všechny technologie vedoucí k snížení množství odpadních vod odtékajících z nemovitostí - technologie s recyklaci vod, energie a nutrientů Využití šedých vod recyklace vody a energie Oddělené hospodaření s močí Využití kompostovacích toalet a kompostování Závlaha odpadní vodou Bezodtoké systémy evapotranspirace, obrácený déšť

6 Úloha a místo NASS Kde využijeme NASS? tam kde je to výhodné z hlediska uživatele Ekonomické důvody peníze až na posledním místě Praktické důvody nedostatek vody tam kde nám došly jiné možnosti Není kam vypouštět tam kde to navazuje na životní filosofii uživatele Udržitelné chování odpovědnost za životní prostředí, za využívání zdrojů.

7 Rozhodování o vhodném řešení Ekonomika Ekologie Další kritéria

8 Doporučení pro srovnávání variant Vyjádření nákladů Investiční a provozní Finančně-matematické zpracování nákladů podle různých ukazatelů Základní varianty hlavně ekonomický pohled Rozšířené varianty - často i subjektivní ukazatele ovlivnění přírody, komfort, spolehlivost

9 Doporučení pro srovnání variant Výsledné posouzení Nejen ekonomická stránka jednotlivých variant, ale i další aspekty = podklad pro vědomý rozhodovací proces (vyvážení fekály???, nebo vegetační ČOV, nebo centrál za každou cenu..).. Rozhodující by nakonec neměly být investiční náklady atd., ale náklady, kterými budou zatížení občané. Rozhodující by neměl být názor např. projektanta ale konkrétních občanů.dům se nestaví pro slávu architekta, ale pro lidi kteří v něm budou bydlet.

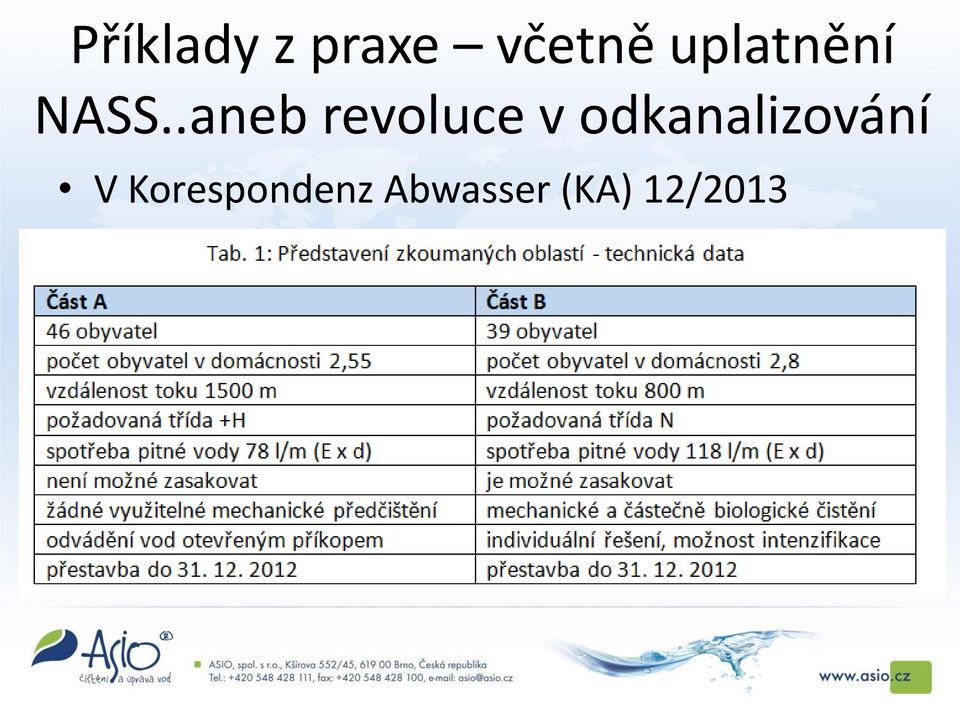

10 Příklady z praxe včetně uplatnění NASS..aneb revoluce v odkanalizování V Korespondenz Abwasser (KA) 12/2013

11 část B část A Pro lokalitu a) Možná konkrétní řešení Typ 1: bezodtoké jímky Typ 2: přírodní řešení Typ 3: technická řešení Typ 4: NASS bezodtoké jímky kořenové ČOV třídy +H jako skupinové řešení MBR jako skupinové řešení MBR jako individuální řešení suché toalety (TTC) + kořenové ČOV pro šedou vodu (PKA GW) (třída C) bezodtoké jímky pro hnědou vodu (splachovací toalety) + PKA GW (třída C) bezodtoké jímky kořenové ČOV se zásakem pro znečištěnou vodu (třída C) kořenové ČOV (třída N) nové SBR možnost intenzifikace stávajících septiků bezodtoké jímky pro hnědou vodu (splachovací toalety) + PKA GW (třída C) suché toalety + PKA GW se zásakem (třída C)

12 suma celkových nákladů v eurech na obyvatele Lokalita a) Jaké byly výsledky řešení? Centrální připojení Skupinové řešení s membránami Jednotlivé řešení s membránami Bezodtoké jímky + kořenová ČOV pro šedou vodu Suché toalety + kořenová ČOV pro šedou vodu Skupinové řešení kořen. ČOV s hygienizací doba užívaní (v letech) Bezodtoká jímka

13 Obecné analýzy jednotlivých řešení (..aneb selským rozumem)

14 Obecné analýzy jednotlivých řešení Faktory ovlivňující náklady na jednotlivá řešení Zvolená technologie Požadavky na stupeň vyčištění Délka kanalizace!!!!!!! Morfologie terénu Hydrogeologické poměry

15 Obecné analýzy jednotlivých řešení Analýza pro odlehlé venkovské obce s roztroušenými zdroji Po stránce ekonomické vyjdou nejlépe septiky a nebo čistírny a zasakování, maloprofilové kanalizace, dělení vod atd. Analýza pro městské oblasti Téměř výhradně centrální čistírny.. I když Analýza pro země s nedostatkem vody Řešení s recirkulací vody, decentrální řešení i když Sydney..

16 Řešení venkovských oblastí Centrální ČOV Skupinové ČOV Vrchotovy Janovice Němčany

17 Řešení venkovských oblastí Domovní klasické ČOV Extenzivní řešení ČOV Projekt Zbytiny - Mikulůvka

18 Obecní nebo skupinové ČOV Příklad řešení obecní ČOV (větší obec)

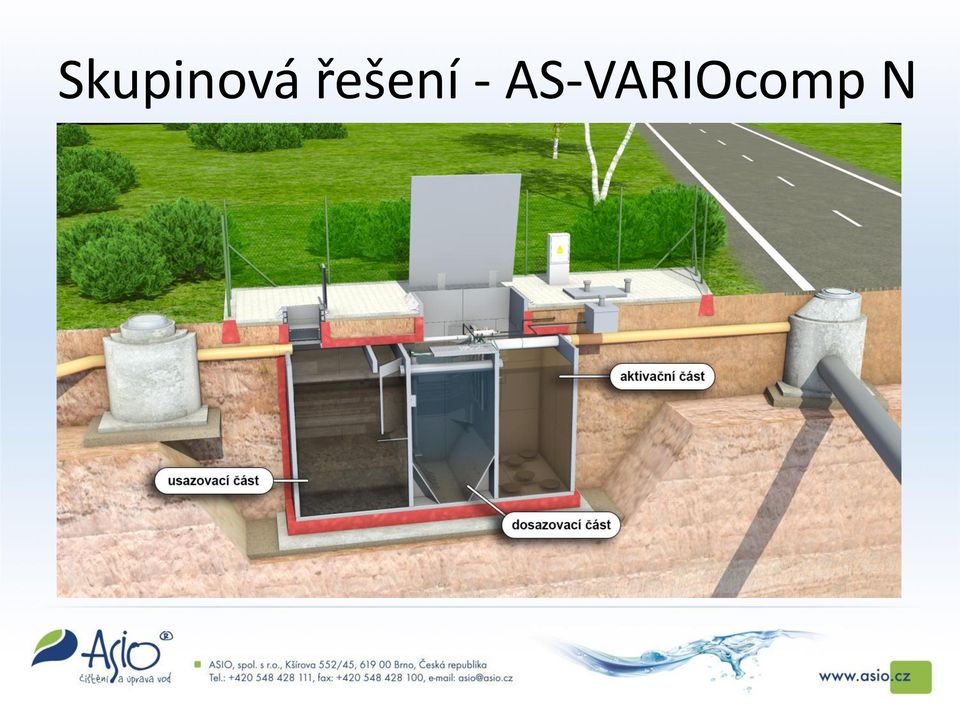

19 Skupinová řešení - AS-VARIOcomp N

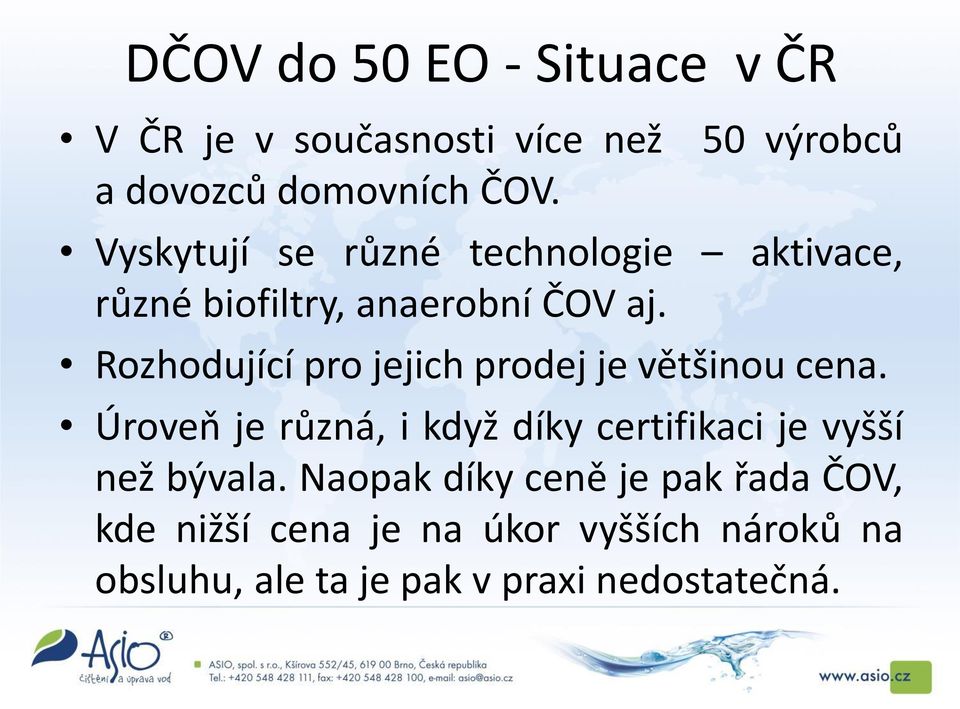

20 DČOV do 50 EO - Situace v ČR V ČR je v současnosti více než a dovozců domovních ČOV. 50 výrobců Vyskytují se různé technologie aktivace, různé biofiltry, anaerobní ČOV aj. Rozhodující pro jejich prodej je většinou cena. Úroveň je různá, i když díky certifikaci je vyšší než bývala. Naopak díky ceně je pak řada ČOV, kde nižší cena je na úkor vyšších nároků na obsluhu, ale ta je pak v praxi nedostatečná.

21 Výhled v používání domovních ČOV Nárůst významu decentrálu Domovní ČOV export např. Polsko řeší celé oblasti pomocí domovních ČOV (???). Operační program Životní prostředí podpoří i používání domovních ČOV. U skupinového nasazení o to víc záleží na zabezpečení provozu rozhodovat by měla nejen cena, ale i možnosti provozu a kontroly.

22 Výhled v používání domovních ČOV Náš názor používat selský rozum zvažovat varianty myslet pár roků dopředu provoz Návrh řešení by měl vycházet z reálně zpracovaného plánu rozvoje vodovodů a kanalizací (nabízíme pomoc). Návrh by měl vycházet i z trendů viz města budoucnosti tj. z komplexního přístupu z hlediska všech odpadů. A hlavně z hlediska výhledu samotné lokality.

23 Technologie domovních ČOV Po technologické stránce je drtivá většina malých aktivačních ČOV, a to ve formě s klasickým dosazovákem, SBR nebo MBR. Z jiných technologií je možné se ještě potkat s nárůstovými kulturami, a to na biodiscích, ponořených nosičích nebo biofiltrech. Okrajově jsou na trhu anaerobní ČOV a extenzivní ČOV - horizontální vegetační ČOV a biologické rybníky.

24 Technologie domovních ČOV Aktivační ČOV Výhody: nízká cena, spolehlivost. Nevýhody: nároky na obsluhu, možnost inhibice, činnost v přerušovaném režimu.

25 Aktivační ČOV Nejčastější příčiny problémů - neprovozování, obsluha Možnosti řešení blbuvzdornost x automatizace a pak on-line kontrola

26 Jak funguje AS-VARIOcomp 5? Principy - egalizace, vyrovnání nerovnoměrností Další přednosti: možnosti dodatečných úprav levný provoz

27 Aktivační ČOV Technické příčiny provozních problémů Rozdělení vzduchu Vyflotovaný kal Možná řešení technika (elektro ventily) a dtto co v předchozím. Nebo mít nápad

28 Co s kalem? Když je v návodě pro obsluhu uvedeno odkalovat dle potřeby ČOV nemá kam v rámci úspor nemá kalový prostor (což nevadí při zk.typu) Uživatel nemá kam což by vadit mělo navíc pokud by měl odkalovat minimálně jednou za 14 dnů tedy pokud ČOV neodkaluje do odtoku.. (což paradoxně nevadí ani úřadu, tedy legislativě)..úřad se spokojí s tvrzením, že kal nevzniká

29

30 Další technologie domovních ČOV Biodisky nebo biorotory Výhody: - jednoduché, - odolné nerovnoměrnostem. Nevýhody: - cena, - dlouhodobé přetížení.

31 Septik jako předčištění AS-ANASEP septik nové generace (viz video)

32 Biofiltry Výhody: Biofiltr jako dočištění - jednoduché, - odolné nerovnoměrnostem. Nevýhody: - cena, - dlouhodobé přetížení.

33 Nové a inovované výrobky AS-ZEON kombinace sorpce a biofiltru

34 ani o ní nevíme

35 Vegetační ČOV Špatné zkušenosti z minulosti ale..

36 biofiltr s porostem Výhody: Vegetační ČOV?? - jednoduché, - odolné nerovnoměrnostem. Nevýhody: - cena, - nevhodné pro vysoké přetížení (vinařská oblast apod.). POZOR na nevhodné uspořádání!

37 Membránové čistírny Membránové ČOV malé i pro komunál

38 Stav membránových ČOV v ČR Pro komunální vody: - jen ASIO má už více než 300 ks realizací v oblasti malých a domovních ČOV, - na území ČR jsou realizována nebo se právě realizují i větší MBR (asi největší jsou Hostivice) - počet se blíží desítce. Další realizace jsou na ČOV v průmyslu: - jako MBR (skládky, hůře rozložitelná organika, vyšší koncentrace kalu...). A úplně nejvíce je jich ne jako MBR, ale jako MF.

39 Kde všude lze použít membrány Při čištění komunálních vod - z důvodů dosažení imisních hodnot (+3 Kč/m 3 ), - z důvodů rekreace (koupací vody), viz NV, - z důvodů prostorových (vyšší koncentrace kalu), - z důvodu recyklace (závlaha zeleně). Při čištění vod v rámci domů - z důvodu recyklace, - z důvodů hygienického zabezpečení, - splachování WC, závlaha, kropení ploch.

40 Princip funkce MBR na malé ČOV

41 MBR jako řešení vysokohorské chaty

42 Podle mne: BAT a membrány Pokud chceme dosáhnout dobrého stavu, pak se stupněm vývoje techniky se budou měnit BAT a BREF, což nemusí být vždy spojeno s nárůstem nákladů viz MBR a komunál MBR mohou být BAT v řadě oblastí - vyšší kvalita čištění (viz cíl - dobrý stav vod), - méně odpadů (viz jiné cíle a předpisy).

43 Náklady na instalaci a provoz domovní ČOV v ČR 4 EO 4 EO= cca 0,5 m3/den = asi 180m3/rok ČOV investice, včetně stavebních prací 100 tis Kč ČOV 35. tis. Kč, zasakovací objekt 10 tis. Kč, stavební část tis. Kč podle místních podmínek a délky kanálizace Roční provoz 4 tis. Kč (včetně náhradních dílů) Domovní ČOV náklady za 20 roků 180 tis. Kč Veřejná kanalizace 180 m3 á stočné = Kč/rok Kanalizace náklady za 20 roků cca 180 tis. Kč

44 Vypouštění do vod povrchových emisní standardy při vodoprávním řízení a použití standardní aktivační ČOV Kategorie ČOV CHSK Cr BSK 5 NL N-NH 4 + P m p m P m p M <500 (emisní standard) <500 (standard odpovídající BAT) Nízko až středně zatěžovaná aktivace nebo biofilm. reaktor Např. ČOV AS VARIOCOMP bez problémů dosahuje a je tedy ji možno použít..

45 Vypouštění do vod podzemních emisní standardy při vodoprávním řízení a standardní ČOV Kategorie ČOV (EO) m 1) v mg/l m 2) v KTJ/100cm 3 Escherichia Enterokok CHSK Cr BSK 5 N-NH + 4 NL P Celk coli y < > m 1) v mg/l m 2) CHSK Cr BSK 5 N-NH 4 + NL P Celk Escherichia coli Enterokoky Problém je dusík jak ve formě Namon, tak i jako Ncelk a nerovnoměrnost

46 Používání NASS k dosažení limitů Např. oddělením moči lze uspořit : až 50% objemu ČOV tam, kde je požadován celkový dusík, Uspořit na chemickém hospodářství a dosáhnout nedosažitelných koncentrací amoniaku u některých objektů Použitím kompostovacích toalet snížit BSK tak, že nebude třeba řešit ani nitrifikaci

47 Používání NASS k dosažení limitů Barevné vody a význam jejich rozdělení Výrobky k oddělení, skladování a využití moči systém AS-URINE

48 Pisoáry Pánské, dámské, i pro psy

49 Nové a inovované výrobky Bezvodé pisoáry viz náš e-shop

50 Využití v současnosti Motoresty, odpočívky Horské chaty

51 Příklad motorestu moč se odveze, zbytek se vyřeší na místě Jímka na moč

52 Jaké možnosti si představit pod NASS Všechny technologie vedoucí k snížení množství odpadních vod odtékajících z nemovitostí - technologie s recyklaci vod, energie a nutrientů Využití šedých vod recyklace vody a energie Oddělené hospodaření s močí Využití kompostovacích toalet a kompostování Závlaha odpadní vodou Bezodtoké systémy evapotranspirace, obrácený déšť

53 Dálkový přenos k DČOV Dálkový přenos poruch k domovním ČOV centralizovaně sběr informací z čidel na ČOV přenos na dohledové pracoviště decentralizovaně probíhá přímo na ČOV - Blackbox Čidla DP Č O V MUX Modem Přenosová síť Modem I 3 I 2 I 1 I 1 I 2

54 Možnosti sledování provozu DČOV Jak je možné sledovat funkčnost a provoz DČOV? monitorováním mechanických částí, monitorováním technologických vlastností, monitorováním vyčištěné vody, monitorováním servisních prací.

55 Náš systém monitorování AS GSM/D systému přenosu informací sítí GSM pomocí SMS zpráv SIM karta pro GSM brány Napájení (chránička do ČOV)

56 Nové a inovované výrobky Dálkový přenos poruch k domovním ČOV

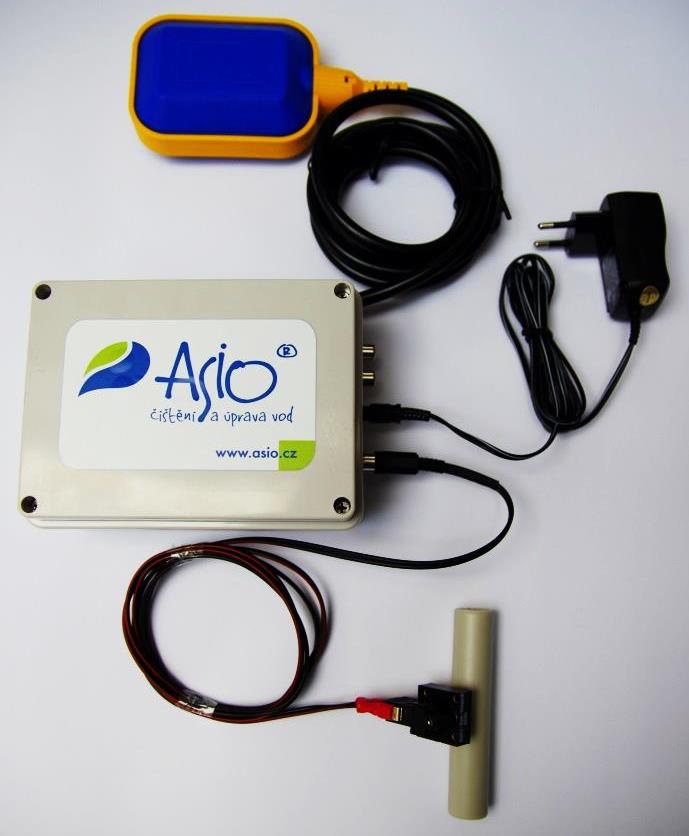

57 Systém k monitorování např. MBR AS GSM/DP Monitoruje navíc plovák a chod čerpadla u membrán Ideální dát již do rozváděče při dodávce

58 ČOV PLC + GSM brána ČOV PLC + GSM brána ČOV PLC + GSM brána ČOV PLC + GSM brána GSM SMS Receiver

59 Možnosti telemetrie - závěry Ekonomika telemetrie Náklady na telemetrii základ do 5 tis. Kč, pak do???? Telemetrie kontrolující odtokové hodnoty - do 30 tis. Kč Dálkové řízení - podle vybavení a požadavků Tam, kde se jedná o skupinu ČOV, má telemetrie své opodstatnění: Dodržení parametrů pro vypouštění do toků, Plánování servisních prací Možnost dálkového řízení.

60 Děkuji za pozornost Karel Plotěný

61 Náklady na provoz DČOV
