LCD monitor uživatelská příručka

Transkript

2 Bezpečnost... 4 Národníkonvence... 4 Výkon... 5 Montáž... 6 Čištění... 7 Jiné... 8 Konfigurace... 9 Obsah krabice... 9 Instalace podstavce Nastavenízorného úhlu Připojení monitoru Připevnění závěsného rameme Nastavení Nastavení optimálního rozlišení Windows Windows Windows Klávesovézkratky OSD Setting (NastaveníOSD) Luminance (Světelnost) Image Setup (Nastaveníobrazu) Color Setup (Nastaveníbarev) Picture Boost (Zesíleníobrazu) OSD Setup (NastaveníOSD) Extra (Rozšíření) Exit (Konec) Indikátor LED Ovladač Ovladač monitoru Windows Windows Windows i-menu e-saver Screen Odstraňování problémů Technickéúdaje Obecnéspecifikace I2490VXQ Obecnéspecifikace I2790VQ Obecnéspecifikace I2790VH Předvolené režimy zobrazení Přiřazení kolíků Plug and Play Směrnice Prohlášení amerického telekomunikačního úřadu (FCC) Prohlášení WEEE

3 Prohlášení WEEE pro Indii EPA Energy Star Deklarace EPEAT Služba Znění záruky pro Evropu Prohlášení o záruce pro Střední Východ a Afriku (MEA) AOC International (Europe) B.V Prohlášení o záruce pro Severní a Jižní Ameriku (s výjimkou Brazílie) PROGRAM EASE DOKUMENT TCO(I2490VXQ/I2790VQ)

4 Bezpečnost Národníkonvence Následující pododdíly popisují notační konvence použité v tomto dokumentu. Poznámky, upozornění a varování V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem: POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém. POZOR: UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému předejít. VAROVÁNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány. 4

5 Výkon Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie. Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku lze z bezpečnostních důvodů zasunout pouze do uzemněné zásuvky. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Neporušujte bezpečnostní účel uzemněné zásuvky. Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů). Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem. Pro zajištění uspokojivého provozu používejte tento monitor pouze s počítači s označením UL, které jsou vybaveny příslušně zkonfigurovanými zástrčkami s označením V~, min. 5 A Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná. 5

6 Montáž Neumísťujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte zařízení pouze vozík, stojan, podstavec, držák nebo stolek určené výrobcem nebo prodávané s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku byste měli být opatrní. Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou. Nepokládejte produkt přední stranou na zem. Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru. Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci: Instalace na stěnu 30 cm 10cm 10cm 10cm Ponechte okolo přístroje alespoň tento prostor Instalace na stojánek 30cm 10 cm 10cm 10 cm Ponechte okolo přístroje alespoň tento prostor. 6

7 Čištění Pravidelně čistěte skříň hadříkem. Můžete použít slabý čistící prostředek k otření skvrn, ale nepoužívejte solné čistící prostředky, které mohou naleptat skříň monitoru. obrazovky. Při čištění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby nepoškrábal povrch Před čištěním monitoru odpojte napájecí kabel. 7

8 Jiné Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko. Zabraňte blokování větracích otvorů stolem nebo závěsem. Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům. Při používání nebo přemísťování do monitoru nekopejte a zabraňte případnému pádu. V případě monitoru s lesklým rámečkem by měl uživatel zvážit umístění monitoru tak, aby rámeček nemohl způsobovat rušivé odrazy od okolního osvětlení a lesklých povrchů. 8

9 Konfigurace Obsah krabice Monitor Disk CD s příručkou Základna STAND Napájecíkabel Kabel Analogového Zvuk DP HDMI Některé kabely signálu (zvuk, analogovýsignál, HDMI, DP kabely) Disk CD s příručkou nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC. 9

10 Instalace podstavce Nainstalujte nebo odstraňte podstavec podle následujících kroků. Položte monitor na měkkou a rovnou plochu, aby se zabránilo poškrábání. Nastavení: Odebrat: 10

11 Nastavenízorného úhlu Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí. Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil. Úhel pohledu monitoru je možno nastavit v rozmezíod -5 do 23. POZNÁMKA: Aby se zabránilo poškození, nenastavuje zorný úhel přes 23 stupňů. 11

12 Připojení monitoru Zapojení kabelů na zadní straně monitoru a počítače I2490VXQ I2790VQ I2790VH 1 Napájení 2 DP 3 HDMI 4 Analogovýsignál (D-Sub 15kolíkovýVGA kabel) 5 Výstup pro sluchátka 6 sluchátko Před připojením vždy vypněte PC a LCD monitor, aby se vybavení nepoškodilo. 1 Připojte napájecí kabel k portu napájení na zadní straně monitoru. 2 Připojte jeden konec 15kolíkového kabelu signálu D-Sub k zadní části monitoru a druhý konec k portu D-Sub počítače. 3 Připojte jeden konec DP k zadní části monitoru a druhý konec k portu DP počítače. 4 (Volitelné vyžaduje grafickou kartu s portem HDMI) - Připojte jeden konec HDMI k zadní části monitoru a druhý konec k portu HDMI počítače. 5 (Volitelné vyžaduje grafickou kartu s portem Audio) - Připojte jeden konec Audio k zadní části monitoru a druhý konec k portu Audio počítače. 6 Zapněte monitor a počítač. 7 Rozlišení podporující obsah videa: VGA / DP / HDMI. Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, podívejte se prosím na Odstraňování problémů. 12

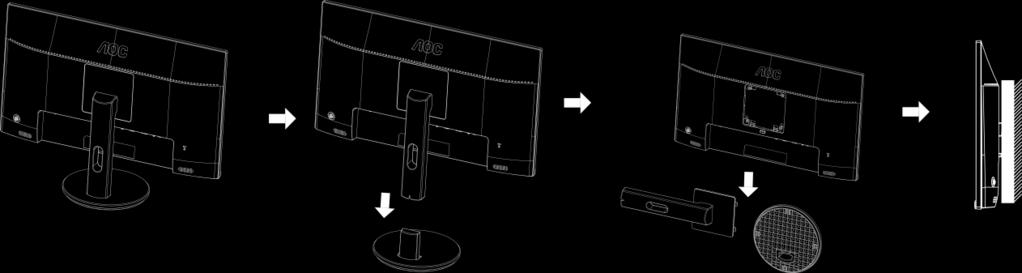

13 Připevnění závěsného rameme Příprava pro montáž na doplňkové závěsné rameno. Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži, odpojte napájení. Postupujte následujícím způsobem: 1 Odmontujte podstavec. 2 Sestavte závěsné rameno podle pokynů výrobce. 3 Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně monitoru. 4 Našroubujte do otvorů 4 šrouby a utáhněte. 5 Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem. Poznámka: Otvory pro šrouby držáku VESA nejsou k dispozici pro všechny modely obraťte se na prodejce nebo oficiální oddělení AOC. 13

14 Nastavení Nastavení optimálního rozlišení Windows 10 Windows 10: Klikněte pravým tlačítkem na položku START. Klikněte na položku OVLÁDACÍ PANELY. Klikněte na položku ZOBRAZENÍ. 14

15 Klikněte na tlačítko Změnit nastavení zobrazení. Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení. 15

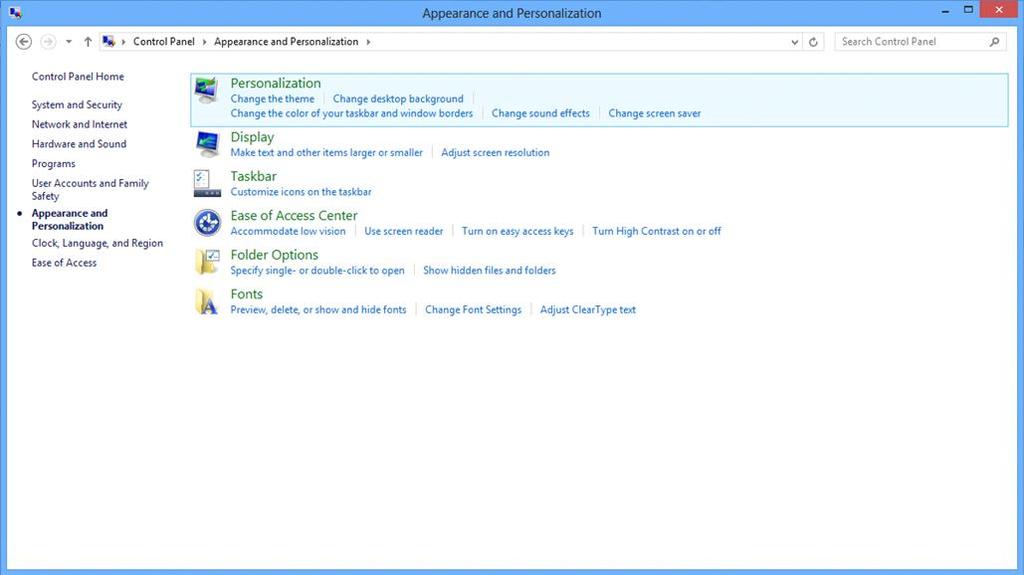

16 Windows 8 Windows 8: Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky. Nastavte položku Zobrazit podle na možnost Kategorie. Klikněte na položku Vzhled a přizpůsobení. 16

17 Klikněte na položku ZOBRAZENÍ. Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení 17

18 Windows 7 Windows 7: Klikněte na tlačítko START. Klikněte na položku OVLÁDACÍ PANELY. Klikněte na položku Vzhled. Klikněte na položku ZOBRAZENÍ. 18

19 Klepněte na tlačítko Změnit nastavení zobrazení. Nastavte SLIDE-BAR (POSUVNÍK) rozlišení na optimální předvolené rozlišení 19

20 Klávesovézkratky I2490VXQ/I2790VQ 1 Zdroj/Auto/Konec 2 Hlasitost 3 ECO 4 Čisté zobrazení 5 Nabídka/Vstup/ Výkon I2790VH 1 Zdroj/Auto/Konec Poměr stran obrazu 2 /Hlasitost 3 ECO 4 Čisté zobrazení 5 Nabídka/Vstup/ Výkon Napájení/nabídka/vstup Stisknutím vypínače zapnete monitor. Není-li zobrazena nabídka OSD, stisknutím zobrazte nabídku OSD nebo potvrďte výběr. Stisknutím a podržením přibližně 2 sekundy vypnete monitor. HlasitostKdyţ není zobrazen OSD, přidrţením klávesy Hlasitost stiskem nebo nastavte hlasitost (jen u modelŧ vybavených reproduktory). aktivujte pruh nastaveníhlasitosti; Rychlé tlacítko pomeru stran 4:3 nebo širokoúhlého obrazu(i2790hv) Když není zobrazena nabídka OSD, opakovaným stisknutím vyberete poměr stran 4:3 nebo širokoúhlý obraz. ECO Není-li zobrazena nabídka OSD, stisknutím tlačítka Vpravo aktivujte funkci ovládání světelných efektů LED. 20

21 Zdroj/auto/konec Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Auto/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj). Když je nabídka OSD zavřená, stisknutím a podržením tlačítka Zdroj/Auto/Konec přibližně 2 sekundy provedete automatickou konfiguraci (pouze pro modely s D-Sub). Clear Vision (Čisté zobrazení) 1. Není-li zobrazena žádná nabídka OSD, stisknutím tlačítka aktivujte funkci Clear Vision (Čisté zobrazení). 2. Pomocí tlačítek nebo vyberte slabé, střední nebo silné nastavení nebo vypnutí. Výchozí zastavení je vždy off (Vypnuto). 3. Stisknutím a podržením tlačítka po dobu 5 sekund aktivujte Demo čistého zobrazení a na displeji se po dobu 5 sekund zobrazí zpráva Clear Vision Demo: on (Demo čistého zobrazení: zapnuto). Stisknutím tlačítka Nabídka nebo Konec zpráva zmizí. Dalším stisknutím a podržením tlačítka po dobu 5 sekund se funkce Clear Vision Demo (Demo čistého zobrazení) vypne. Funkce Čisté zobrazení poskytuje optimální zobrazení převáděním obrazu o nízkém rozlišení a rozmazaného obrazu na čistý a živý obraz. 21

22 OSD Setting (NastaveníOSD) Základní a jednoduché pokyny pro ovládací tlačítka. 1. Stisknutím tlačítka MENU (NABÍDKA) aktivujete okno nabídky OSD. 2. Stisknutím tlačítka nebo můžete procházet funkcemi. Po výběru požadovanou funkci aktivujte stisknutím tlačítka. Pokud je k dispozici podnabídka, stisknutím tlačítka / / / můžete procházet funkce podnabídky. 3. Stisknutím tlačítka nebo změňte nastavení vybrané funkce. Stisknutím tlačítka AUTO ukončete. Chcete-li změnit nastavení jiné funkce, opakujte kroky Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU, (NABÍDKA) když je monitor vypnutý a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý a potom stisknutím zapněte monitor. vypínače Poznámky: 1. Pokud má výrobek pouze jeden vstup signálu, položka Výběr Vstupu není k dispozici. 2. Pokud je velikost obrazovky výrobku 4:3 nebo má vstupní signál nativní rozlišení, položka Poměr Stran Obr. není k dispozici. 3. Je aktivována některá z funkcí Čisté zobrazení, DCR, Zesíl. Barev nebo Zesíl. Obrazu); ostatní tři funkce jsou vypnuté. 22

23 Luminance (Světelnost) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (Luminance (Světelnost)) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Contrast (Kontrast) Kontrast z digitálního registru. Brightness (Jas) Nastavenípozadí Standard (Standardní) Standardní režim Text Režim Text Eco mode (Ekonomický režim) Internet Game (Hra) Režim Internet Režim Hra Movie (Film) Režim videa Sports (Sport) Režim Sport Gamma (Gama) DCR Gamma1 Upravit na Gamma 1 Gamma2 Upravit na Gamma 2 Gamma3 Upravit na Gamma 3 Off (Vypnuto) Deaktivovat dynamický poměr kontrastu On (Zapnuto) Aktivovat dynamický poměr kontrastu OverDrive Weak (Slabé) Medium (Střední) Strong (Vysoké) Off (Vypnuto) Slouží k úpravě doby odezvy. 23

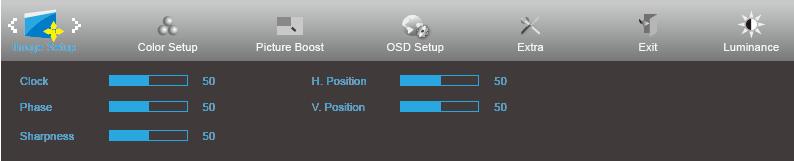

24 Image Setup (Nastaveníobrazu) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (Image Setup (Nastavení obrazu)) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Clock (Hodiny) Phase (Fáze) Sharpness (Ostrost) H. Position (H. poloha) V. Position (V. poloha) Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu. Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu Slouží k nastavení ostrosti obrazu Slouží k nastavení vodorovné polohy obrazu Slouží k nastavení svislé polohy obrazu. 24

25 Color Setup (Nastaveníbarev) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (Color Setup (Nastavení barev)) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Color Temp. (Teplota barev) DCB Mode (DCB Rež.) DCB Demo (DCB Ukázka) Warm (Teplé) Normal (Normální) Cool (Studené) srgb User (Uživatel) Full Enhance (Plné vylepšení) Nature Skin (Přirozená pokožka) Green Field (Zelené pole) Sky-blue (Azur) AutoDetect (Automatická detekce) ON (ZAP)/ OFF (VYP) ON (ZAP)/ OFF (VYP) ON (ZAP)/ OFF (VYP) ON (ZAP)/ OFF (VYP) ON (ZAP)/ OFF (VYP) ON (ZAP)/ OFF (VYP) Slouží k načtení teploty teplé barvy z paměti EEPROM. Slouží k načtení teploty normálníbarvy z paměti EEPROM. Slouží k načtení teploty studené barvy z paměti EEPROM. Slouží k načtení teploty SRGB barvy z paměti EEPROM. Slouží k načtení teploty barev uživatele z paměti EEPROM Deaktivovat nebo aktivovat režim Plné vylepšení Deaktivovat nebo aktivovat režim Pøirozená pokožka Deaktivovat nebo aktivovat režim Zelené pole Deaktivovat nebo aktivovat režim Azur Deaktivovat nebo aktivovat režim Automatickádetekce Deaktivovat nebo aktivovat režim Ukázka Red (Červená) Intenzita červené z digitálního registru. Green (Zelená) Intenzita zelenéz digitálního registru. Blue (Modrá) Intenzita modréz digitálního registru. Weak (Slabé) Low Blue Light (Omezení modrého světla) Medium (Střední) Strong (Vysoké) Off (Vypnuto) Sníží vlnu modrého světla ovládání teploty barev 25

26 Picture Boost (Zesíleníobrazu) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím nebo vyberte (Picture Boost (Zesílení obrazu)) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Bright Frame (Jasný rám) Frame Size (Velikost rámu) ON (ZAP)/OFF (VYP) Aktivovat/deaktivovat jasnýrám Úpravy velikosti rámu Brightness (Jas) Nastavení jasu vylepšené oblasti Contrast (Kontrast) Nastavení kontrastu vylepšené oblasti H. Position (Vodorovnápoloha) V. Position (Svislápoloha) Úpravy vodorovnépolohy rámu Úpravy svislépolohy rámu Poznámka: Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování. 26

27 OSD Setup (NastaveníOSD) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (OSD Setup (Nastavení OSD)) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Language (Jazyk) English (Angličtina), France (Francouzština), Spanish (Španělština), Portugues (Portugalština), German (Němčina), Italian (Italština), Dutch (Holandština), Swedish (Švédština), Finnish (Finština), Polish (Polština), Czech (Čeština), Russia (Ruština), Korea (Korejština), TChina (Tradiční čínština), SChina (Zjednodušená čínština), Japanese (Japonština). Vyberte jazyk OSD Timeout (Časový limit) V. Position (Svislápoloha) Transparence (Průhlednost) H. Position (Vodorovná poloha) Break Reminder (Připomenutí přestávky) Slouží k nastavení časového intervalu nabídky OSD. Slouží k nastavení svislé polohy nabídky OSD Slouží k nastavení OSD zapnuto nebo vypnuto Slouží k nastavení vodorovné polohy OSD. Připomenutí přestávky, pokud uživatel pracuje souvisle déle než 1 hod. 27

28 Extra (Rozšíření) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (Extra) a stisknutím tlačítka vstupte. 3. Stisknutím / / / vyberte podnabídku. 4. Stisknutím nebo upravte. 5. Stisknutím tlačítka AUTO ukončete. Input Select (Výběr vstupu) Auto Config. (Auto Konfig) Off Timer (Časovač vypnutí) Image Ratio (Poměr stran obrazu) DDC/CI Reset (Vynulovat) Auto / D-SUB /DP/ HDMI Auto / D-SUB /HDMI Yes (Ano) / No (Ne) Vybrat zdroj analogového signálu jako vstup. (I2490VXQ/I2790VQ) Vybrat zdroj analogového signálu jako vstup (I2790VH) Provede automaticky výchozínastavení obrazu hod. Slouží k výběru času vypnutí DC. Širokoúhlý nebo 4:3 Yes (Ano) / No (Ne) Yes (Ano) / No (Ne) Vyberte širokoúhlý nebo 4:3 formát obrazu Slouží k zapnutí nebo vypnutí podpory DDC/CI. Slouží k obnovení výchozího nastavení nabídky. 28

29 Exit (Konec) 1. Stisknutím MENU (NABÍDKA) zobrazte nabídku. 2. Stisknutím tlačítka nebo vyberte položku (Exit (Konec)) a stisknutím tlačítka MENU (NABÍDKA) ukončete. Indikátor LED Stav Režim plného provozu Snížená spotřeba Barva indikátoru Bílá Oranžovou 29

30 Ovladač Ovladač monitoru Windows 10 Spusťte operační systém Windows 10 Klikněte pravým tlačítkem na položku START. Klikněte na položku Ovládací panely. Klikněte na ikonu Zobrazení. 30

31 Klikněte na tlačítko Změnit nastavení zobrazení Klepněte na tlačítko Upřesnit nastavení. 31

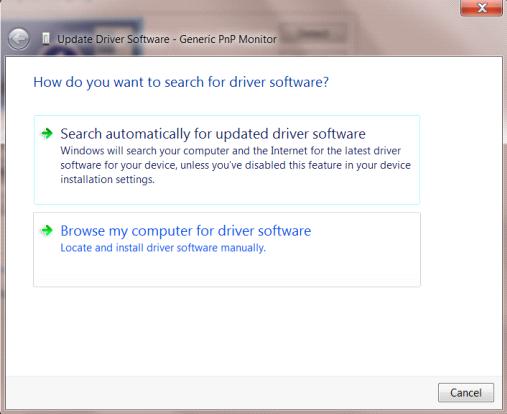

32 Klepněte na kartu Monitor a potom klepněte na tlačítko Vlastnosti. Klikněte na kartu Ovladač. Otevřete okno Aktualizovat softwarový generický PNP ovladač monitoru kliknutím na tlačítko Zaktualizovat ovladač... a potom klikněte na tlačítko Vyhledat software ovladače v počítači. 32

33 Vyberte možnost Vybrat ovladač ze seznamu. Klepněte na tlačítko Z disku. Klepněte na tlačítko Procházet a přejděte na následující adresář: X:\Driver\module name (kde X označuje písmeno jednotky CD-ROM). Vyberte soubor xxx.inf a klepněte na tlačítko Otevřít. Klepněte na tlačítko OK. Vyberte model vašeho monitoru a klepněte na tlačítko Další. Soubory budou zkopírovány z CD na pevný disk. Zavřete všechna otevřená okna a vyjměte disk CD. Restartujte systém. Systém automaticky vybere maximálníobnovovacífrekvenci a odpovídajícíprofily korekce barev. 33

34 Windows 8 Spusťte operační systém Windows 8 Klepněte pravým tlačítkem a klepněte na Všechny aplikace v pravém dolním rohu obrazovky. Klikněte na ikonu Ovládací panely Nastavte položku Zobrazit podle na Velké ikony nebo Malé ikony. 34

35 Klikněte na ikonu Zobrazení. Klikněte na tlačítko Změnit nastavení zobrazení. Klikněte na tlačítko Upřesnit nastavení. 35

36 Klikněte na kartu Monitor a klikněte na tlačítko Vlastnosti. Klikněte na kartu Ovladač. Otevřete okno Aktualizovat software ovladače-obecný monitor PnP kliknutím na tlačítko Aktualizovat ovladač... a potom klikněte na tlačítko Vyhledat ovladač v počítači. 36

37 Vyberte možnost Vybrat ovladač ze seznamu. Klikněte na tlačítko Z disku. Klikněte na tlačítko Procházet a přejděte na následující adresář: X:\Driver\module name (kde X označuje písmeno jednotky CD-ROM). Vyberte soubor xxx.inf a klikněte na tlačítko Otevřít. Klikněte na tlačítko OK. Vyberte model vašeho monitoru a klikněte na tlačítko Další. Soubory budou zkopírovány z CD na pevný disk. Zavřete všechna otevřená okna a vyjměte disk CD. Restartujte systém. Systém automaticky vybere maximálníobnovovacífrekvenci a odpovídajícíprofily korekce barev. 37

38 Windows 7 Spusťte operační systém Windows 7 Klepněte na tlačítko Start a potom klepněte na položku Ovládací panely. Klepněte na ikonu Zobrazení. Klepněte na tlačítko Změnit nastavení zobrazení. Klepněte na tlačítko Upřesnit nastavení. 38

39 Klepněte na kartu Monitor a potom klepněte na tlačítko Vlastnosti. Klikněte na kartu Ovladač. Otevřete okno Aktualizovat softwarový generický PNP ovladač monitoru kliknutím na tlačítko Zaktualizovat ovladač... a potom klikněte na tlačítko Vyhledat software ovladače v počítači. 39

40 Vyberte možnost Vybrat ovladač ze seznamu. Klepněte na tlačítko Z disku. Klepněte na tlačítko Procházet a přejděte na následující adresář: X:\Driver\module name (kde X označuje písmeno jednotky CD-ROM). Vyberte soubor xxx.inf a klepněte na tlačítko Otevřít. Klepněte na tlačítko OK. Vyberte model vašeho monitoru a klepněte na tlačítko Další. Soubory budou zkopírovány z CD na pevný disk. Zavřete všechna otevřená okna a vyjměte disk CD. Restartujte systém. Systém automaticky vybere maximálníobnovovacífrekvenci a odpovídajícíprofily korekce barev.. 40

41 i-menu Vítejte v pokynech pro používání softwaru i-menu společnosti AOC. Software i-menu usnadňuje úpravy nastavení zobrazení monitoru prostřednictvím nabídek na obrazovce místo tlačítka OSD na monitoru. Při instalaci postupujte podle pokynů v instalační příručce. 41

42 e-saver Vítá vás software pro řízení napájení monitoru AOC e-saver! Software AOC e-saver je vybaven funkcemi chytrého vypnutí monitoru, které umožňují časovaně vypínat monitor v libovolném stavu počítače (On (zapnuto), Off (vypnuto), Sleep (spánek) nebo Screen Saver (spořič obrazovky)); aktuální čas odpočítávání závisí na vašich preferencích (viz příklad níže). Klepnutím na driver/e-saver/setup.exe spusťte instalaci softwaru e-saver a postupujte podle pokynů průvodce. Pro každý ze čtyř stavů počítače můžete v rozevírací nabídce vybrat požadovanou dobu (v minutách) automatického vypnutí monitoru. Viz následující příklad: 1) Monitor se nikdy nevypne, když je zapnutý počítač. 2) Monitor se automaticky vypne 5 minut po vypnutí počítače. 3) Monitor se automaticky vypne po 10 minutách režimu spánku/pohotovostního režimu počítače. 4) Monitor se automaticky vypne 20 minut po zobrazení spořiče obrazovky. Kliknutím na OBNOVIT můžete obnovit výchozí nastavení softwaru e-saver (viz níže). 42

43 Screen + Vítá vás software Screen + od společnosti AOC. Software Screen + je nástroj pro rozdělení obrazovky pracovní plochy, který rozděluje pracovní plochu na různá podokna a každé podokno zobrazuje jiné okno. Stačí přetáhnout okno, ke kterému chcete přistupovat, do příslušného podokna. Podporuje zobrazení více monitorů pro usnadnění práce. Nainstalujte software podle pokynů instalačního softwaru. 43

44 Odstraňování problémů Problém a otázka Možná řešení Indikátor napájenínesvítí Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k elektrickézásuvce a k monitoru. Žádný obraz na obrazovce Je napájecí kabel řádně připojen? Zkontrolujte připojení napájecího kabelu a zdroj napájení. Je kabel správně připojen? (Připojeno pomocí kabelu D-sub) Zkontrolujte připojení kabelu DB-15. (Připojeno pomocí kabelu DVI) Zkontrolujte připojení kabelu DVI. * Vstup DVI není u některých modelů k dispozici. Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí (přihlašovací) obrazovka. Pokud se zobrazívýchozí obrazovka (přihlašovací), spusťte počítač v použitelném režimu (bezpečný režim pro systém Windows ME/2000) a potom změňte frekvenci grafické karty. (Viz Nastavení optimálního rozlišení) Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce. Je na obrazovce zobrazena zpráva Nepodporovaný vstup? Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat. Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat. Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC. Obraz je rozmazanýa obsahuje vícenásobnézobrazení Nastavte ovládacíprvky jasu a kontrastu. Stisknutím bude provedeno automatickénastavení. Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty na zadní straně. Obraz bliká, skáče nebo je v obraze patrnévlnivévzorování Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení. Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením. 44

45 Monitor zatuhl v aktivním pohotovostním režimu Síťový vypínač počítače musí být v poloze zapnuto (ON). Grafická karta (video adaptér) počítače musí být zcela a správně usazená do příslušného slotu na počítači. Zkontrolujte, zda je video kabel monitoru správně připojen k počítači. Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík. Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout. Chybí některá ze základních barev (ČERVENÁ, ZELENÁ nebo MODRÁ). Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn V obrazu jsou barevnéporuchy (bílábarva nevypadájako bílá) Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík. Zkontrolujte, zda je video kabel monitoru správně připojen k počítači. Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO). Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu. Horizontálnínebo vertikální rušení obrazu Uživatelé systému Windows 95/98/2000/ME: vypněte počítač. Nastavte položku TAKT a FÁZE. Stisknutím bude provedeno automatickénastavení. 45

46 Technickéúdaje Obecnéspecifikace I2490VXQ Panel Další Φυσικά Χαρακτηριστικά Ekologie Název modelu Zobrazovacísystém Zobrazitelnávelikost obrazu Rozteč pixelů Video Oddělená synchronizace Zobrazeníbarev Frekvence obrazových bodů Rozsah horizontálnífrekvence Velikost vodorovného snímání (max.) Rozsah vertikálnífrekvence Velikost svislého snímání(max.) Optimální předvolené rozlišení Technologie Plug & Play I2490VXQ Barevnýmonitor TFT LCD 60,47 cm úhlopříčně 0,2745 (H)mm x 0,2745 (V)mm AnalogovérozhraníRGB, HDMI rozhraní, DP rozhraní H/V TTL 16,7M. barev 165MHz 30~83KHz 527,04 mm 50Hz ~ 76Hz 296,46 mm při 60 Hz VESA DDC2B Vstupníkonektor D-Sub 15 pin/hdmi(1.4) / DP (1.2) Zdroj napájení Příkon V~,50/60Hz,1.5A Typický(jas = 90,kontrast = 50) (jas = 100,kontrast = 100) úspory energie Off timer (Časovač vypnutí) 0-24 hod. Reproduktory 2W x 2 Τύπος υποδοχής D-Sub,DP, HDMI, Audio in, Earphone out Τύπος καλωδίου σήματος Teplota: Vlhkost: Nadmořská výška: Προσθαφαιρούμενο Provozní 0 až 40 C Mimo provoz -25 až 55 C Provozní Mimo provoz Provozní Mimo provoz 10 % až 85 % (bez kondenzace) 19W 29W 0,5W 5% až 93% (bez kondenzace) 0 ~ m (0 ~ stop) 0 ~ m (0 ~ stop). 46

47 Obecnéspecifikace I2790VQ Panel Další Φυσικά Χαρακτηριστικά Ekologie Název modelu Zobrazovacísystém Zobrazitelnávelikost obrazu Rozteč pixelů Video Oddělená synchronizace Zobrazeníbarev Frekvence obrazových bodů Rozsah horizontálnífrekvence Velikost vodorovného snímání (max.) Rozsah vertikálnífrekvence Velikost svislého snímání(max.) Optimální předvolené rozlišení Technologie Plug & Play I2790VQ Barevnýmonitor TFT LCD 68,60 cm úh lopříčně 0,3114 (H)mm x 0,3114 (V)mm AnalogovérozhraníRGB, HDMI rozhraní, DP rozhraní H/V TTL 16,7M. barev 165MHz 30~83KHz 597,888 mm 50Hz ~ 76Hz 336,312mm při 60 Hz VESA DDC2B Vstupníkonektor D-Sub 15 pin/hdmi(1.4) / DP (1.2) Zdroj napájení Příkon V~,50/60Hz,1.5A Typický(jas = 90,kontrast = 50) (jas = 100,kontrast = 100) úspory energie Off timer (Časovač vypnutí) 0-24 hod. Reproduktory 2W x 2 Τύπος υποδοχής D-Sub,DP, HDMI, Audio in, Earphone out Τύπος καλωδίου σήματος Teplota: Vlhkost: Nadmořská výška: Προσθαφαιρούμενο Provozní 0 až 40 C Mimo provoz -25 až 55 C Provozní Mimo provoz Provozní Mimo provoz 10 % až 85 % (bez kondenzace) 22W 31W 0,5W 5% až 93% (bez kondenzace) 0 ~ m (0 ~ stop) 0 ~ m (0 ~ stop). 47

48 Obecnéspecifikace I2790VH Panel Další Φυσικά Název modelu Zobrazovacísystém Zobrazitelnávelikost obrazu Rozteč pixelů Video Oddělená synchronizace Zobrazeníbarev Frekvence obrazových bodů Rozsah horizontálnífrekvence Velikost vodorovného snímání (max.) Rozsah vertikálnífrekvence Velikost svislého snímání(max.) Optimální předvolené rozlišení Technologie Plug & Play Vstupníkonektor Zdroj napájení Příkon Off timer (Časovač vypnutí) Τύπος υποδοχής I2790VH Barevnýmonitor TFT LCD 68,6 cm úhlopříčně 0,3114 (H)mm x 0,3114 (V)mm AnalogovérozhraníRGB, HDMI rozhraní, H/V TTL 16,7M. barev 165MHz 30~83KHz 597,888 mm 50Hz ~ 76Hz 336,312mm při 60 Hz VESA DDC2B D-Sub 15 pin/hdmi(1.4) V~,50/60Hz,1.5A Typický(jas = 90,kontrast = 50) (jas = 100,kontrast = 100) úspory energie 0-24 hod. D-Sub,HDMI, Earphone out 20W 25W 0,5W Χαρακτηριστικά Ekologie Τύπος καλωδίου σήματος Teplota: Vlhkost: Nadmořská výška: Προσθαφαιρούμενο Provozní 0 až 40 C Mimo provoz -25 až 55 C Provozní Mimo provoz Provozní Mimo provoz 10 % až 85 % (bez kondenzace) 5% až 93% (bez kondenzace) 0 ~ m (0 ~ stop) 0 ~ m (0 ~ stop). 48

49 Předvolené režimy zobrazení Standardní Rozlišení Horiz. frekvence (khz) Svisláfrekvence (Hz) VGA MAC MODES VGA IBM MODE SVGA MAC MIDE SVGA 835 x 624@75Hz x768@60Hz XGA 1024x768@70Hz x768@75Hz SXGA 1280x1024@60Hz x1024@75Hz WSXG 1280x720@60HZ x960@60HZ WXGA+ 1440x900@60Hz WSXGA+ 1680x1050@60Hz FHD 1920x1080@60Hz

50 Přiřazení kolíků 15kolíkovýkabel signálu pro barevnýmonitor Č. kontaktu Název signálu Č. kontaktu Název signálu 1 Video-červená 9 +5V 2 Video-zelená 10 Uzemnění 3 Video-modrá 11 N.C. 4 N.C. 12 DDC-Sériovádata 5 Detekce kabelu 13 H-synch. 6 GND-R (č.) 14 V-synch. 7 GND-G (z.) 15 DDC-Sériovéhodiny 8 GND-B (m.) 19kolíkovýkabel signálu pro barevnýmonitor Č. kontaktu Název signálu Č. kontaktu Název signálu 1 TMDS data Stínění frekvence TMDS 2 TMDS data 2 stínění 12 Frekvence TMDS 3 TMDS data 2 13 CEC 4 TMDS data Vyhrazeno (N.C. v zařízení) 5 TMDS data 1 stínění 15 SCL 6 TMDS data 1 16 SDA 7 TMDS data DDC/CEC uzemnění 8 TMDS data 0 stínění 18 Napájení+5V 9 TMDS data 0 19 Detekce připojeníza chodu 10 Takt+ TMDS 50

51 20kolíkový kabel signálu pro barevný monitor Č. kontaktu Název signálu Č. kontaktu Název signálu 1 ML_Lane 3 (n) 11 GND (zem.) 2 GND (zem.) 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 CONFIG1 4 ML_Lane 2 (n) 14 CONFIG2 5 GND (zem.) 15 AUX_CH(p) 6 ML_Lane 2 (p) 16 GND (zem.) 7 ML_Lane 1 (n) 17 AUX_CH(n) 8 GND (zem.) 18 Detekce připojení za chodu 9 ML_Lane 1 (p) 19 Zpět. DP_PWR 10 ML_Lane 0 (n) 20 DP_PWR 51

52 Plug and Play Funkce Plug & Play DDC2B Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností. DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B. 52

53 Směrnice Prohlášení amerického telekomunikačního úřadu (FCC) Prohlášení FCC o rádiovém rušení frekvencí Třídy B VAROVÁNÍ: (PRO MODELY CERTIFIKOVANÉ FCC) POZNÁMKA: Toto zařízení bylo testováno a ověřeno, že vyhovuje parametrům pro digitální přístroj třídy B podle části 15 Pravidel FCC. Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Ale neexistuje žádná záruka, že v konkrétníinstalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod: Otočte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. Připojte zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač. Poraďte se s dodavatelem nebo zkušeným rozhlasovým/tv technikem. UPOZORNĚNÍ: V případě jakýchkoli změn nebo úprav tohoto zařízení, které nebyly výslovně schváleny stranou odpovědnou za shodu, hrozí uživateli ztráta oprávnění k provozování zařízení. Aby byly dodrženy limity vyzařování, musejí být používány stíněné kabely rozhraní a napájecí kabel (pokud jsou součástí zapojení). Výrobce není zodpovědný za jakékoli rušení radiopřijímače nebo televizoru, které je způsobeno neautorizovanou úpravou tohoto zařízení. Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit. Tato odpovědnost je výhradně na uživateli, který musí toto rušení odstranit. Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek: (1) Toto zařízení nesmí způsobovat škodlivé rušení, a (2) Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, kteréby mohlo způsobit nežádoucí činnost. 53

54 Prohlášení WEEE Likvidace použitých elektrických a elektronických výrobků pro domácnosti v zemích EU. Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili. Prohlášení WEEE pro Indii Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Oddělený sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek v Indii, najdete na následujícím webovém odkazu. EPA Energy Star ENERGY STAR je registrovanou ochrannou známkou v USA. Jako partner programu ENERGY STAR společnost AOC International (Europe) BV a společnost Envision Peripherals, Inc. potvrzují, že tento výrobek splňuje směrnice energetické účinnosti ENERGY STAR. (PRO MODELY S CERTIFIKACÍEPA) 54

55 Deklarace EPEAT Systém EPEAT umožňuje spotřebitelů z veřejného a soukromého sektoru hodnotit, porovnávat a vybírat stolní počítače, notebooky a monitory podle jejich ekologických vlastností. EPEAT rovněž nabízí jasnou a konzistentní sadu výkonových kritérií pro design výrobků a umožňuje výrobcům informovat trh o svých snahách o snížení ekologické zátěže jejich výrobků. Společnost AOC je přesvědčena o nutnosti ochrany životního prostředí. Jejím hlavním zájmem je ochrana přírodních zdrojů a také ochrana krajiny. Z tohoto důvodu společnost AOC představuje program recyklace obalových materiálů monitorů AOC. Tento program vám pomůže řádně zlikvidovat krabici od monitoru a výplňové materiály. Není-li k dispozici místní recyklační středisko, společnost AOC za vás zrecykluje obalové materiály včetně krabice a výplňové pěny. Toto řešení pro monitory AOC je určeno pouze pro recyklaci obalových materiálů monitorů AOC. Další informace viz následujícíwebovéadrese: Pouze pro Severní a Jižní Ameriku s výjimkou Brazílie: Pro Německo: Pro Brazílii: 55

56 Služba Znění záruky pro Evropu OMEZENÁ TŘÍLETÁ ZÁRUKA* Společnost AOC International (Europe) BV poskytuje na AOC LCD monitory prodané v Evropě záruku, že nebudou vykazovat vady materiálu nebo zpracování po dobu tří (3) let ode dne zakoupení prvním spotřebitelem. Během této doby společnost AOC International (Europe) BV podle vlastního uvážení závadný produkt opraví za použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný produkt bezplatně vyjma případů* uvedených níže. Pokud nepředložíte doklad o zakoupení, začíná záruka běžet 3 měsíce po datu výroby, uvedeném na produktu. Pokud je zřejmé, že výrobek je závadný, obraťte se na místního prodejce nebo postupujte podle záručních pokynů uvedených v informacích o servisu a podpoře na webových stránkách společnosti AOC Náklady na doručení a vrácení po dobu záruky jsou předplacené společností AOC. Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte certifikovanému nebo autorizovanému servisnímu středisku AOC za následujících podmínek: LCD monitor správně zabalte do vhodné krabice (AOC doporučuje původní karton, který dokáže monitor během přepravy dobře ochránit). Na adresním štítku uveďte číslo RMA Na krabici uveďte číslo RMA AOC International (Europe) B.V. uhradí náklady na zpětné odeslání v rámci jedné ze zemí uvedených v tomto znění záruky. AOC International (Europe) B.V. nenese odpovědnost za žádné náklady související s přepravou produktu přes mezinárodní hranice. Patří sem také mezinárodní hranice s EU. Pokud nebude LCD monitor připraven k vyzvednutí v době, kdy se dostaví kurýr, bude vám účtován poplatek za vyzvednutí. * Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené: Poškození během doručování z důvodu nevhodného zabalení Nesprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC nevhodnou manipulací nedbalostí z jakékoli příčiny mimo běžné komerční nebo průmyslové použití neodbornými úpravami opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem certfikovaného nebo autorizovaného servisního střediska AOC nevhodným prostředím, například vlhkem, vodou nebo prachem násilné poškození, zemětřesení a teroristický útok nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými výkyvy elektrického napájení Tato omezená záruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost. 56

57 Všechny AOC LCD monitory jsou vyráběny v souladu s normou kvality obrazových bodů ISO Class 1. Po vypršení záruky bude mít nadále přístup ke všem dostupným servisním možnostem, ale ponesete náklady na opravu, včetně náhradních dílů, práce, dopravy (případně) a platných daní. Než potvrdíte vaše rozhodnutí o provedení opravy, certifikované nebo autorizované servisní středisko AOC vám poskytne odhad nákladů na opravu. VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO PRODUKT (VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU TŘÍ (3) LET NA DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY (VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V. A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. ZÁVAZEK SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V., AŤ UŽ SE ZAKLÁDÁ NA OBCHODNÍM NEBO OBČANSKÉM PRÁVU, ZÁRUCE, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA NEBO POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST AOC INTERNATIONAL (EUROPE) B.V. V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY. NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ, TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA, MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE PLATNÁ POUZE PRO PRODUKTY ZAKOUPENÉ V ČLENSKÝCH ZEMÍCH EVROPSKÉ UNIE. Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information, please visit: 57

58 Prohlášení o záruce pro Střední Východ a Afriku (MEA) A Společenství nezávislých států (CIS) OMEZENÁ JEDNO až TŘÍLETÁ ZÁRUKA* Na monitory AOC LCD prodávané na Středním Východě a v Africe (MEA) a ve Společenství nezávislých států (CIS) poskytuje společnost AOC International (Europe) B.V. záruku, že tento výrobek bude bez závad na materiálu nebo provedení po dobu jednoho (1) až tří (3) let ode dne výroby v závislosti na zemi, ve které byl výrobek zakoupen. Během této doby společnost AOC International (Europe) B.V. nabízí záruční podporu pro případ vrácení autorizovanému servisnímu středisku nebo prodejci AOC a podle vlastního uvážení závadný výrobek opraví za použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný výrobek bezplatně vyjma případů* uvedených níže. Podle standardních pravidel bude záruční doba vypočtena z data výroby určeného podle výrobního ID čísla výrobku, ale celková záruční doba bude patnáct (15) až třicet devět (39) měsíců od MFD (data výroby) v závislosti na zemi, ve které by výrobek zakoupen. Za výjimečné budou považovány případy, kdy podle výrobního ID čísla výrobku je výrobek po záruce a podobně; v takových případech bude nutné předložit původní fakturu/doklad o zakoupení. Pokud je zřejmé, že výrobek je závadný, obraťte se na nejbližšího autorizovaného prodejce AOC nebo postupujte podle záručních pokynů uvedených v informacích o servisu a podpoře na webových stránkách společnosti AOC: Egypt: CIS CentrálníAsie: Střední Východ: Jižní Afrika: SaúdskáArábie: Nezapomeňte přiložit k výrobku doklad o nákupu s uvedeným datem a doručte autorizovanému servisnímu středisku nebo prodejci AOC za následujících podmínek: LCD monitor správně zabalte do vhodné krabice (AOC doporučuje původní karton, který dokáže monitor během přepravy dobře ochránit). Na adresním štítku uveďte číslo RMA Na krabici uveďte číslo RMA * Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené: Poškození během doručování z důvodu nevhodného zabalení Nesprávná instalace nebo údržba v rozporu s pokyny v uživatelské příručce společnosti AOC nevhodnou manipulací nedbalostí z jakékoli příčiny mimo běžné komerční nebo průmyslové použití neodbornými úpravami 58

59 opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem certfikovaného nebo autorizovaného servisního střediska AOC nevhodným prostředím, například vlhkem, vodou nebo prachem násilné poškození, zemětřesení a teroristické útoky nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými výkyvy elektrického napájení Tato omezenázáruka se nevztahuje na žádný firmware nebo hardware výrobku, který jste vy nebo jiná strana upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost. Všechny AOC LCD monitory jsou vyráběny v souladu s normou kvality obrazových bodů ISO Class 1. Po vypršení záruky bude mít nadále přístup ke všem dostupným servisním možnostem, ale ponesete náklady na opravu, včetně náhradních dílů, práce, dopravy (případně) a platných daní. Než potvrdíte vaše rozhodnutí o provedení opravy, certifikovanénebo autorizované servisní středisko nebo prodejce AOC vám poskytne odhad nákladů na opravu. VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO VÝROBEK (VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU JEDNOHO (1) AŽ TŘÍ (3) LET NA DÍLY A PRÁCI ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍ TÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY (VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). ZÁVAZKY SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V. A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. ZÁVAZEK SPOLEČNOSTI AOC INTERNATIONAL (EUROPE) B.V., AŤ UŽ SE ZAKLÁDÁ NA OBCHODNÍM NEBO OBČANSKÉM PRÁVU, ZÁRUCE, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORII, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA NEBO POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST AOC INTERNATIONAL (EUROPE) B.V. V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY. NĚKTERÉ STÁTY NEPOVOLUJÍ VÝJIMKY ČI OMEZENÍ NÁHODNÝCH NEBO NÁSLEDNÝCH POŠKOZENÍ, TAKŽE VÝŠE UVEDENÉ OMEZENÍ SE NA VÁS NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA, MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE V JEDNOTLIVÝCH ZEMÍCH LIŠÍ. TATO OMEZENÁ ZÁRUKA JE PLATNÁ POUZE PRO PRODUKTY ZAKOUPENÉ V ČLENSKÝCH ZEMÍCH EVROPSKÉ UNIE. Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. For more information, please visit: 59

60 AOC International (Europe) B.V. Prins Bernhardplein 200 / 6th floor, Amsterdam, Nizozemí Tel: +31 (0) Fax: +31 (0) Zásady společnosti AOC týkající se obrazových bodů ISO třída července 2013 Společnost AOC se snaží dodávat produkty nejvyšší kvality. Používá několik nejpokročilejších výrobních postupů výroby v tomto odvětví a prosazuje přísnou kontrolu kvality. Defektům obrazových bodů nebo dílčích obrazových bodů u panelů monitorů TFT, které se používají pro ploché monitory, se nicméně někdy nedá zabránit. Žádný výrobce nemůže zaručit, že všechny panely budou bez defektů obrazových bodů, ale společnost AOC zaručuje, že každý monitor s nepřijatelným počtem defektů bude v rámci záruky opraven nebo vyměněn. Tyto zásady týkající se obrazových bodů popisují jednotlivé druhy defektů obrazových bodů a určují únosnou úroveň chybovosti pro každý druh. Aby bylo možné uplatnit záruční opravu nebo výměnu, musí počet defektních obrazových bodů panelu monitoru TFT přesáhnout tuto úroveň únosnosti. Definice obrazových bodů a dílčích obrazových bodů Pixel, neboli obrazovkový bod, se skládá ze tří subpixelů v základních barvách červené, zelené a modré. Když všechny dílčí obrazové body určitého obrazového bodu svítí, jeví se tyto tři dílčí obrazové body společně jako jedinýbílý obrazový bod. Když jsou všechny tmavé, jeví se tyto tři subpixely jako jeden černý pixel. subpixely subpixely subpixely Pixely Druhy pixelových vad Defekty světlých bodů: na monitoru je zobrazena tmavá plocha, dílčí obrazové body nebo obrazové body vždy svítí nebo jsou on (aktivní) Defekty tmavých bodů: na monitoru je zobrazena světlá plocha, dílčí obrazové body nebo obrazové body jsou vždy tmavé nebo off (neaktivní) 60

61 ISO Defekt typu 1 Defekt typu 2 Defekt typu 3 Defekt typu 4 Třída defektu Světlý obrazový bod Tmavýobrazový Světlý dílčí Tmavý dílčí obrazových bodů bod obrazovýbod obrazovýbod Třída AOC International (Europe) B.V. 61

62 Prohlášení o záruce pro Severní a Jižní Ameriku (s výjimkou Brazílie) PROHLÁŠENÍ O ZÁRUCE pro barevnémonitory AOC Včetně těch prodaných v severní Americe, dle specifikace Envision Peripherals, Inc. poskytuje záruku, že tento produkt bude bez vady na materiálu nebo provedení po dobu tří (3) let na součástky a práci a po dobu jednoho (1) roku na trubici CRT nebo panel LCD ode dne prvotního zakoupení. Během této doby společnost EPI (EPI je zkratka názvu Envision Peripherals, Inc.) podle vlastního uvážení závadný produkt opraví za použití nových nebo repasovaných dílů nebo jej vymění za nový nebo repasovaný produkt bezplatně vyjma případů* uvedených níže. Vyměněné součásti výrobku se stávají majetkem společnosti EPI. Zákazníci v USA, kteří chtějí požádat o opravu v rámci této omezené záruky, mohou telefonicky požádat společnost EPI o název nejbližšího autorizovaného servisního střediska. Doručte výrobek vyplaceně společně s dokladem o nákupu s uvedeným datumem autorizovanému servisnímu středisku EPI. Pokud nemůžete produkt doručit osobně: Zabalte je do původní krabice (nebo odpovídající) Na adresním štítku uveďte číslo RMA Na krabici uveďte číslo RMA Zásilku pojistěte (v opačném případě přebíráte riziko ztráty/poškození během přepravy) Uhraďte náklady na odeslání Společnost EPI nenese odpovědnost za jakékoli škody způsobené nevhodným obalem. Společnost EPI uhradí náklady na zpětné odeslání v rámci jedné ze zemí uvedených v tomto znění záruky. Společnost EPI nenese odpovědnost za žádné náklady související s přepravou produktu přes mezinárodní hranice. Patří sem také mezinárodní hranice zemí uvedených v tomto prohlášení o záruce. Zákazníci v USA a Kanadě mohou kontaktovat svého prodejce nebo zákaznickou službu společnosti EPI, oddělení RMA na bezplatném telefonním čísle (888) Nebo požádejte o číslo RMA online na webu * Tato omezená záruka se nevztahuje na žádné ztráty nebo škody způsobené: během přepravy, nevhodnou instalací nebo údržbou nevhodnou manipulací nedbalostí z jakékoli příčiny mimo běžné komerční nebo průmyslové použití neodbornými úpravami opravou, úpravou nebo instalací doplňků nebo dílů jinou osobou, než odborným pracovníkem autorizovaného servisního střediska EPI používáním v nevhodném prostředí nadměrným nebo nevhodným vytápěním nebo klimatizováním nebo výpadky, přepětím nebo jinými výkyvy elektrického napájení Tato tříletá omezená záruka se nevztahuje na žádný firmware nebo hardware produktu, který jste vy nebo jiná strana upravili nebo změnili; za takové úpravy nebo změny nesete plnou odpovědnost. 62

63 VŠECHNY VÝSLOVNÉ A PŘEDPOKLÁDANÉ ZÁRUKY NA TENTO PRODUKT (VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL) JSOU ČASOVĚ OMEZENÉ NA DOBU TŘÍ (3) LET NA DÍLY A PRÁCI A JEDEN (1) ROK NA TRUBICI CRT NEBO PANEL LCD ODE DNE PRVOTNÍHO ZAKOUPENÍ. PO UPLYNUTÍTÉTO DOBY NEPLATÍ ŽÁDNÉ ZÁRUKY (VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ). NĚKTERÉ STÁTY USA NEPOVOLUJÍ OMEZENÍ TÝKAJÍCÍ SE OBDOBÍ TRVÁNÍ PLATNOSTI PŘEDPOKLÁDANÝCH ZÁRUK, TAKŽE SE TATO OMEZENÍNA VÁS NEMUSÍVZTAHOVAT. ZÁVAZKY SPOLEČNOSTI EPI A VAŠE OPRAVNÉ PROSTŘEDKY UVEDENÉ V TOMTO ZNĚNÍ ZÁRUKY JSOU JEDINÉ A VÝHRADNÍ. ODPOVĚDNOST SPOLEČNOSTI EPI VYPLÝVAJÍCÍ ZE SMLOUVY, NEDOVOLENÉM ČINU. ZÁRUKY, PŘÍSNÉ ODPOVĚDNOSTI NEBO JINÉ TEORIE, NEMŮŽE PŘESÁHNOUT CENU KONKRÉTNÍ JEDNOTKY, JEJÍŽ ZÁVADA NEBO POŠKOZENÍ JE DŮVODEM REKLAMACE. SPOLEČNOST ENVISION PERIPHERALS, INC. V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZTRÁTY ZISKU, ZTRÁTY POUŽÍVÁNÍ NEBO PROSTOR NEBO VYBAVENÍ NEBO ZA JAKÉKOLI NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ POŠKOZENÍ. NĚKTERÉ STÁTY USA NEDOVOLUJÍ VYLOUČENÍ NEBO OMEZENÍ ODPOVĚDNOSTI ZA NÁSLEDNÉ NEBO NÁHODNÉ ŠKODY. V TAKOVÉM PŘÍPADĚ SE NA VÁS VÝŠE UVEDENÉ OMEZENÍ NEMUSÍ VZTAHOVAT. AČKOLI VÁM TATO OMEZENÁ ZÁRUKA POSKYTUJE SPECIFICKÁ ZÁKONNÁ PRÁVA. MŮŽETE MÍT TAKÉ DALŠÍ PRÁVA, KTERÁ SE V JEDNOTLIVÝCH ZEMÍCH LIŠÍ. V USA tato omezená záruka platí pouze pro produkty zakoupené v kontinentální části USA, na Aljašce a na Havaji. Mimo USA platí tato omezená záruka pouze pro produkty zakoupené v Kanadě. Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění. Další podrobnosti najdete na: USA: ARGENTINA: BOLÍVIE: CHILE: KOLUMBIE: KOSTARIKA: DOMINIKÁNSKÁ REPUBLIKA: EKVÁDOR: SALVADOR: GUATEMALA: HONDURAS: NIKARAGUA: PANAMA: PARAGUAY: PERU: URUGUAY: VENEZUELA: PRO NEUVEDENÉ ZEMĚ: 63

64 PROGRAM EASE Pouze pro monitory značky AOC prodané na kontinentálním území USA. Všechny monitory značky AOC jsou nyní kryty programem EASE. V případě poruchy monitoru během prvních tří měsíců poskytne společnost AOC náhradní monitor do 72 hodin po schválení vaší účasti v našem programu. Pokud se monitor kvalifikuje pro program EASE, společnost AOC uhradídopravu k vám i od vás. Krok 1: Volejte naše TECH oddělení Krok 2: Vyplňte a faxujte nebo mailujte formulář EASE. Krok 3: Při schválení účasti v programu vám poskytneme číslo RMA. Krok 4: Předem vám zašleme náhradní monitor. Krok 5: Vydáme vám UPS Call Tag pro vyzvednutívadného monitoru. Krok 6: Své nároky v rámci programu EASE prověřte podle následujícího schématu. ZÁRUČNÍ DOBA POKRYTÍZDARMA ÚHRADA ZÁKAZNÍKEM Během prvních 3 měsíců od zakoupení: Kryto programem EASE Od 4 měsíců do 1 roku Od 1 roku do 3 let: Kryto standardní omezenou zárukou - NovýAOC monitor - Vydáme Call tag a uhradíme přepravu tam i zpět službou UPS - Všechny díly a práce, včetně obrazovky a LCD panelu - Díly a práce (mimo obrazovky a LCD panelu) - Žádný* - Přeprava službou UPS do spol. AOC i zpět - Přeprava službou UPS do spol. AOC i zpět *Společnost AOC bude potřebovat číslo vaší kreditní karty, pokud požadujete zaslání nového monitoru AOC předem, ještě než bude vadný monitor vrácen do servisu AOC. Pokud nechcete poskytnout číslo kreditní karty, společnost AOC vám zašle nový monitor až poté, co bude vadný vrácen do servisu AOC. 64

65 DOKUMENT TCO(I2490VXQ/I2790VQ) (PRO MODELY CERTIFIKOVANÉ TCO) 65
