FRANK. Technologie pro stavební průmysl. Egcotritt light. Smykový trn s akustickým oddělením

Transkript

1 FRANK Technologie pro stavební průmysl Egcotritt light Smykový trn s akustickým oddělením

2 Obsah Výrobek... 3 Přehled typů a jejich použití... 4 Montážní návod pro Egcotritt light O /OB... 6 Montážní návod pro Egcotritt light F / FB... 7 Statické hodnoty... 9 Protlačení Únosnost desek Max Frank GmbH & Co. KG Technologie pro stavební průmysl Mitterweg Leiblfing Germany Tel Fax info@maxfrank.com 2

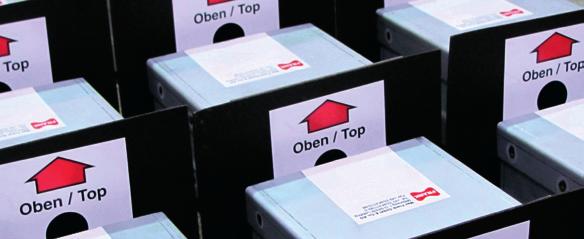

3 Výrobek Ochrana proti kročejovému hluku u schodišť, schodišťových ramen, podest, ochozů a podepřených balkónů. Třída požární odolnosti F120 2) Útlum kročejového hluku až ΔL w 32 db 1) Typová statika dle DIN Trn DM HF 1) Kročejový útlum (dle DIN ISO 140-8) až ΔL w 32 db dle Zkušebního protokolu č z ) Třída požární odolnosti F120 dle DIN viz Posudek požárně technické odolnosti MPA Braunschweig Technologie pro stavební průmysl 3

4 Přehled typů a jejich použití Monolitické podesty Egcotritt light O pro zděné stěny Akustický box pro zazdění ve vynechávce ve zdivu stěny Egcotritt light OB pro betonové stěny Akustický box opatřený přesahovaným čelním plechem (pro přibití na bednění), potaženým protipožární ochrannou vrstvou Třída požární odolnosti F120 Prefabrikované podesty Egcotritt light F pro betonové a zděné stěny Akustický box pro zazdění ve vynechávce stěny, kluzné pouzdro k zabetonování v prefabrikátu (je nutná vynechávka v betonové/zděné stěně) Egcotritt light FB pro betonové a zděné stěny Akustický box pro zabetonování/zazdění ve vynechávce stěny, opatřený přesahovaným čelním plechem potaženým protipožární ochrannou vrstvou. Kluzné pouzdro k zabetonování v prefabri-kátu. (Nutná vynechávka v betonové/zděné stěně) Třída požární odolnosti F120 Montážní pokyny naleznete na stranách

5 Přehled typů a jejich použití Egcotritt light použití ve schodištích Uspořádání akustických trnů v podestách Egcotritt light jako akustické oddělení ochozů ve spojení s možným zateplovacím systémem Rozměry stavebního dílu, minimální rozteče Minimální rozteč: e min = 310 mm Minimální tl. desky: h min = 160 mm Délka trnů: l = 400 mm l hmin /2 hmin /2 h min z emin /2 emin Technologie pro stavební průmysl 5

6 Montážní pokyny pro typy do prefabrikovaných podest Montážní pokyny Egcotritt light O Monolitická podesta a vyzdívaná stěna Montážní pokyny Egcotritt light OB Monolitická podesta a betonová stěna Třída požární odolnosti F120 1) Zazdění akustického boxu 2) Bednění podesty 3) Vymezení spáry (distanční deskou FDPL) 4) Propíchnutí nálepky na akustickém boxu a zasunutí trnu 1) Připevnění akustického boxu na bednění stěny a betonáž stěny 2) Bednění podesty 3) Vymezení spáry (distanční deskou FDPL) 4) Propíchnutí nálepky na akustickém boxu a zasunutí trnu Filigránová podesta a vyzdívaná stěna 1) Zazdění akustického boxu 2) Bednění podesty (podepření filigránu) 3) Vymezení spáry (distanční deskou FDPL) 4) Propíchnutí nálepky na akustickém boxu a zasunutí trnu 6

7 Montážní pokyny pro typy do prefabrikovaných podest Montážní pokyny Egcotritt light F Prefabrikovaná podesta a vyzdívaná stěna Montážní pokyny Egcotritt light FB Prefabrikovaná podesta a betonová stěna Třída požární odolnosti F120 1) Vynechání otvoru (prostupu) ve zdivu stěny 2) Osazení prefabrikátu a zajištění obvodové spáry (distanční deskou FDPL) 3) Trn akustického boxu ze zasune do kluzného pouzdra v prefabrikátu 4) Akustický box se (zalije) zabetonuje ve stěně 1) Vynechání otvoru (prostupu) v betonové stěně 2) Osazení prefabrikátu a zajištění obvodové spáry (distanční deskou FDPL) 3) Trn akustického boxu ze zasune do kluzného pouzdra v prefabrikátu 4) Akustický box se ve stěně zabetonuje Prefabrikovaná podesta a betonová stěna Prefabrikované rameno a betonová stěna Třída požární odolnosti F120 1) Vynechání otvoru (prostupu) v betonové stěně 2) Osazení prefabrikátu a zajištění obvodové spáry (distanční deskou FDPL) 3) Trn akustického boxu ze zasune do kluzného pouzdra v prefabrikátu 4) Akustický box se ve stěně zabetonuje 1) Vynechání otvoru (prostupu) v betonové stěně 2) Osazení prefabrikátu a zajištění obvodové spáry (distanční deskou FDPL) 3) Trn akustického boxu ze zasune do kluzného pouzdra v prefabrikátu 4) Akustický box se ve stěně zabetonuje Technologie pro stavební průmysl 7

8 Montážní pokyny pro typy do prefabrikovaných podest Montážní pokyny Egcotritt light F/FB uložení ve výrobně prefabrikátů

9 Statické hodnoty pro typ O a typ F Egcotritt light pro monolitické a prefabrikované podesty Podklady k návrhům: Statický výpočet ISG, verze 09/2011 Základní data a podmínky Typ trnu Egcotritt light ø trnu [mm] 34 délka trnu [mm] (c min. tlouštka desky h min [mm] nom = 2,5 cm) 200 (c nom = 3,5 cm) min. rozteč trnů e min [cm] 31 d st [cm] 5 Návrhové hodnoty únosností V Rd,B pro beton c nom = 2,5 cm beton Tl. dílce Pos. 1 Pos. 2 C20/25 C25/30 C30/37 [mm] * V Rd, B ,6 17,5 19,2 2ø10 ø ,1 19,3 21,2 2ø10 ø ,7 21,1 23,3 2ø10 ø10 24,8 27,9 30,8 2ø12 ø ,2 22,8 25,2 2ø10 ø10 26,7 30,1 33,2 2ø12 ø ,5 32,2 35,6 2ø12 ø12 36,2 40,8 44,9 2ø14 ø ,3 34,3 38,0 2ø12 ø12 38,3 43,2 47,7 2ø14 ø14 *uváděná výztuž se uloží jak nahoře, tak i dole. Návrhové hodnoty únosností V Rd,trn čístá únosnot oceli z [mm] V Rd, S [kn] 0 37,3* 10 37,3* 20 37,3* 30 37,3* 40 35, , ,1 * Směrodatná únosnost elastomeru c nom = 3,5 cm beton Tl. dílce Pos. 1 Pos. 2 C20/25 C25/30 C30/37 [mm] * V Rd, B ,2 19,4 21,3 2ø10 ø10 23,1 25,9 28,5 2ø12 ø ,8 21,1 23,3 2ø10 ø10 24,9 28,1 30,9 2ø12 ø ,8 30,2 33,3 2ø12 ø12 34,1 38,4 42,3 2ø14 ø ,6 32,3 35,7 2ø12 ø12 36,3 40,9 45,1 2ø14 ø14 Přídavná stavební výztuž Pos.1 Pos.2 Pos.1 Pos.2 d st A sx popř.: EC (5) c nom Pos.2 d d d 2 d 2 33,7 33,7 Pos.1 A sy s kotevní délkou l bd (dle ČSN EN ) b y =2-1,5. (d-d 2 )+d st Asy s kotevní délkou l bd (dle ČSN EN ) b x =1,5. (d-d 2 )+c nom A sx s kotevní délkou l bd (dle ČSN EN ) Technologie pro stavební průmysl 9
