Schválené systémy vodotěsných izolací železničních mostních objektů

Transkript

1 Schválené systémy vodotěsných izolací železničních mostních objektů Stav k OZNAČENÍ NÁZEV PODKLAD PŘÍPRAVNÁ VRSTVA VODOTĚSNÁ VVRSTVA OCHRANNÁ VRSTVA SVI/001/2001* SARNAFIL FPO textilie SARNAFIL TG 68 nebo geotextilie SVI/001/2001* SARNAFIL mpvc textilie SARNAFIL G 476 nebo geotextilie SVI/002/2001* SARNAFIL mpvc textilie SARNAFIL G 476 SVI/002/2001* SARNAFIL FPO textilie SARNAFIL TG 68 SVI/003/2001* SARNAFIL mpvc textilie SVI/003/2001* SARNAFIL FPO textilie SVI/004/2001 Brabant SVI/005/2001 Brabant zhutněná přesypávka žádná nebo penetračně adhezní nátěr SARNAFIL G SARNAFIL GN 479 SARNAFIL TG SARNAFIL TG 68-35N Brabant nebo geotextilie nebo geotextilie geotextilie geotextilie Brabant geotextilie SVI/006/2001 Eliminator Osvědčení pozbylo platnost nově viz SVI/021/2001 SVI/007/2001 Eliminator Osvědčení pozbylo platnost nově viz SVI/022/2001 SVI/008/2001 IMPER Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP- OS-Kar ze dne SVI/009/2001 IMPER Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP- OS-Kar ze dne SVI/010/2001 IMPER Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP- OS-Kar ze dne SVI/011/2001 IMPER Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP- OS-Kar ze dne SVI/012/2001 Teranap SVI/013/2001 Teranap zhutněná přesypávka žádná nebo penetračně adhezní nátěr Teranap 431 TP nebo geotextilie geotextilie Teranap 431 TP geotextilie SVI/014/2001 TESTUDO 20/P HP penetračně adhezní nátěr TESTUDO 20/P HP SVI/015/2001 TESTUDO 20/P HP ocel SVI/016/2001 TESTUDO 20/P HP SVI/017/2001 TESTUDO 20/P HP zhutněná přesypávka adhezní nátěr s protikorozními účinky žádná nebo penetrační nátěr TESTUDO 20/P HP TESTUDO 20/P HP, AB, LA nebo geotextilie, AB, LA nebo geotextilie nebo geotextilie geotextilie TESTUDO 20/P HP geotextilie SVI/018/2001 TESTUDO 20/P HP Osvědčení pozbylo platnosti na základě dopisu (protokolu z ověřovacího procesu systému vodotěsných izolací) č.j.: 21321/08-OP-OS-Kar ze dne SVI/019/2001 CONIPUR 255 Osvědčení pozbylo platnosti na základě dopisu č.j.: 51052/2012-OTH ze nově viz dne SVI/043/2012 SVI/020/2001 CONIPUR 255 Osvědčení pozbylo platnosti na základě dopisu č.j.: 51052/2012-OTH ze nově viz dne SVI/044/2012 SVI/021/2001 Eliminator penetračně adhezní nátěr Eliminator bez ochrany SVI/022/2001 Eliminator ocel adhezní nátěr s protikorozními účinky Eliminator bez ochrany SVI/023/2002 Mistral penetračně adhezní nátěr Mistral C nebo LA SVI/024/2002 Mistral penetračně adhezní nátěr Mistral C nebo LA SVI/025/2003 Icosit Osvědčení pozbylo platnosti na základě dopisu č.j /2014-O13 nově viz Elastomastic ze dne SVI/047/2014 SVI/026/2003 Icosit Elastomastic Osvědčení pozbylo platnosti na základě dopisu č.j /2014-O13 ze dne nově viz SVI/048/2014 SVI/027/2004 Parafor Solo penetračně adhezní nátěr Parafor Solo S nebo geotextilie SVI/028/2004 Parafor Solo penetračně adhezní nátěr Parafor Solo S nebo geotextilie SVI/029/2004 Parafor Solo žádná nebo penetračně adhezní nátěr Parafor Solo S SVI/030/2008 TESTUDO 20/P HP penetračně adhezní nátěr TESTUDO 20/P HP, AB, LA nebo geotextilie SVI/031/2012 DALLE penetračně adhezní nátěr FORCE 4000 DALLE nebo geotextilie

2 SVI/032/2012 DALLE FORCE 4000 DALLE GL + žádná nebo geotextilie FORCE 4000 DALLE SVI/033/2012 DALLE penetračně adhezní nátěr FORCE 4000 DALLE nebo geotextilie SVI/034/2012 DALLE žádná nebo geotextilie FORCE 4000 DALLE GL nebo geotextilie SVI/035/2012 Coletanche žádná nebo geotextilie COLETANCHE ES 2 nebo nebo geotextilie COLETANCHE ES 4 SVI/036/2012 Coletanche zhutněná přesypávka geotextilie COLETANCHE ES 4 geotextilie SVI/037/2012 TP 4 žádná nebo geotextilie COLETANCHE AXTER TP 4 nebo geotextilie SVI/038/2012 TP 4 zhutněná COLETANCHE AXTER geotextilie přesypávka TP 4 geotextilie SVI/039/2012 PARALON PONTS, AB, LA nebo penetračně adhezní nátěr PARALON PONTS geotextilie Provádění izolace je pod zvýšeným dohledem (viz dopis ze dne č.j /2014 O13). O13 bude informována o všech stavbách, kde bude izolace použita. SVI/040/2012 PARALON PONTS žádná nebo geotextilie PARALON PONTS nebo geotextilie Provádění izolace je pod zvýšeným dohledem (viz dopis ze dne č.j /2014 O13). O13 bude informována o všech stavbách, kde bude izolace použita. SVI/041/2012 PARALON PONTS, AB, LA nebo penetračně adhezní nátěr PARALON PONTS geotextilie Provádění izolace je pod zvýšeným dohledem (viz dopis ze dne č.j /2014 O13). O13 bude informována o všech stavbách, kde bude izolace použita. SVI/042/2012 PARALON PONTS zhutněná přesypávka geotextilie PARALON PONTS geotextilie Provádění izolace je pod zvýšeným dohledem (viz dopis ze dne č.j /2014 O13). O13 bude informována o všech stavbách, kde bude izolace použita. SVI/043/2012 CONIPUR 255 ocel adhezní nátěr s protikorozními účinky CONIPUR M 800 UV ochrana SVI/044/2012 CONIPUR 255 penetračně adhezní nátěr CONIPUR M 800 UV ochrana SVI/045/2013 B3A penetračně adhezní nátěr FORCE 4000 DALLE a B3A SA LA SVI/046/2013 B3A penetračně adhezní nátěr B3A SA LA nebo geotextilie SVI/047/2014 SikaCor Elastomastic ocel adhezní nátěr s protikorozními účinky SikaCor Elastomastic TF bez ochrany SVI/048/2014 SikaCor Elastomastic penetračně adhezní nátěr SikaCor Elastomastic TF bez ochrany SVI/049/2015 Sikalstic ocel adhezní nátěr s protikorozními účinky SVI/050/2015 Sikalastic penetračně adhezní nátěr Sikalastic -821 LV nebo Sikalastic -822 Sikalastic -821 LV nebo Sikalastic -822 SVI/051/2015 Paraelast Bridge penetračně adhezní nátěr Paraelast Bridge SVI/052/2015 Paraelast Bridge penetračně adhezní nátěr Paraelast Bridge SVI/053/2015 Paraelast Bridge žádná nebo geotextilie Paraelast Bridge SVI/054/2015 Paraelast Bridge zhutněná přesypávka geotextilie, UV ochrana geotextilie,, MA, UV ochrana geotextilie, XPS,, AB, LA, cih. geotextilie, XPS,, AB, LA, cih. geotextilie, XPS, geotextilie Paraelast Bridge geotextilie *U fólií Sarnafil došlo ke změně obchodního názvu (Sarnafil TG 68 Sikaplan WT-1200, Sranafil G 476 Sikaplan WP-1100). Až do vydání nového osvědčení lze tento SVI používat s osvědčením pod původním názvem. V ověřovacím procesu jsou následující SVI: BITUMELIT PR 5 SERVI-DEK/SERVI-PAK PARAFOR PONTS TARCO QUBIK TK PREPRUFE/BITUTHENE PARALON PONTS

3 Podrobný popis systémů vodotěsné izolace SVI/001/2001 SARNAFIL syntetický fóliový jednovrstvý (EL: Ein - Lagen-system) syntetický fóliový jednoduchý, volně pokládaný. polypropylenová nebo polyesterová textilie plošné hmotnosti g/m 2 v závislosti na kvalitě podkladu. jedna FPO fólie SARNAFIL TG 68 v tloušťce 2 mm nebo 3 mm. Tloušťka kolejového lože: vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii; nebo geotextilie NETEX S 1000 (v závislosti na tloušťce kolejového lože), mimo koleje a na svislých plochách geotextilie NETEX S 700 nebo NETEX S při tloušťce kolejového lože od ložné plochy pražce k vodotěsné vrstvě 0,35 m - 0,80 m musí být ochranná vrstva z vyztužené ové desky tl. 50 mm, při tloušťce kolejového lože od ložné plochy pražce k vodotěsné vrstvě více než 0,80 m může být použita geotextilie NETEX S SVI/002/2001 SARNAFIL syntetický fóliový, jednovrstvý kontrolní a injektážní syntetický fóliový jednoduchý, volně pokládaný. polypropylenová nebo polyesterová textilie plošné hmotnosti g/m 2 v závislosti na kvalitě podkladu. jedna mpvc fólie SARNAFIL G 476 v tloušťce 2 mm nebo 3 mm. vyztužená ová deska tloušťky 50 mm podložená profilovanou drenážní fólií. tlaková voda.

4 SVI/003/2001 SARNAFIL syntetický fóliový, dvouvrstvý zkušební a injektážní syntetický fóliový dvouvrstvý polypropylenová nebo polyesterová textilie plošné hmotnosti g/m 2 v závislosti na kvalitě podkladu. Tloušťka kolejového lože: jedna mpvc fólie SARNAFIL G jedna mpvc fólie SARNAFIL GN , nebo jedna mpvc fólie SARNAFIL G jedna mpvc fólie SARNAFIL GN , nebo jedna mpvc fólie SARNAFIL G jedna mpvc fólie SARNAFIL GN vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo geotextilie NETEX S 1000 (v závislosti na tloušťce kolejového lože), mimo koleje a na svislých plochách geotextilie NETEX S 700 nebo NETEX S při tloušťce kolejového lože od ložné plochy pražce k vodotěsné vrstvě 0,35 m - 0,80 m musí být ochranná vrstva z vyztužené ové desky tl. 50 mm, při tloušťce kolejového lože od ložné plochy pražce k vodotěsné vrstvě více než 0,80 m může být použita geotextilie NETEX S tlaková voda. SVI/004/2001 Brabant - SVI volně pokládaný asfaltový jednopásový, volně pokládaný. při volném položení žádná, v případě natavování (v místech detailů, na svislých konstrukcích) penetračně adhezní nátěr Siplast Primer v množství 250 g/m g/m 2. jeden pás Brabant z modifikovaného asfaltu (SBS) minimální tloušťky 4 mm s integrovanou ochrannou vrstvou Geofelt 700. doplnění integrované ochranné vrstvy páskami ve spojích z geotextilie Geofelt 700. Tloušťka kolejového lože: minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě Při menší tloušťce kolejového lože je nutno použít tvrdou ochrannou vrstvu, tj. vyztuženou ovou desku tloušťky 50 mm.

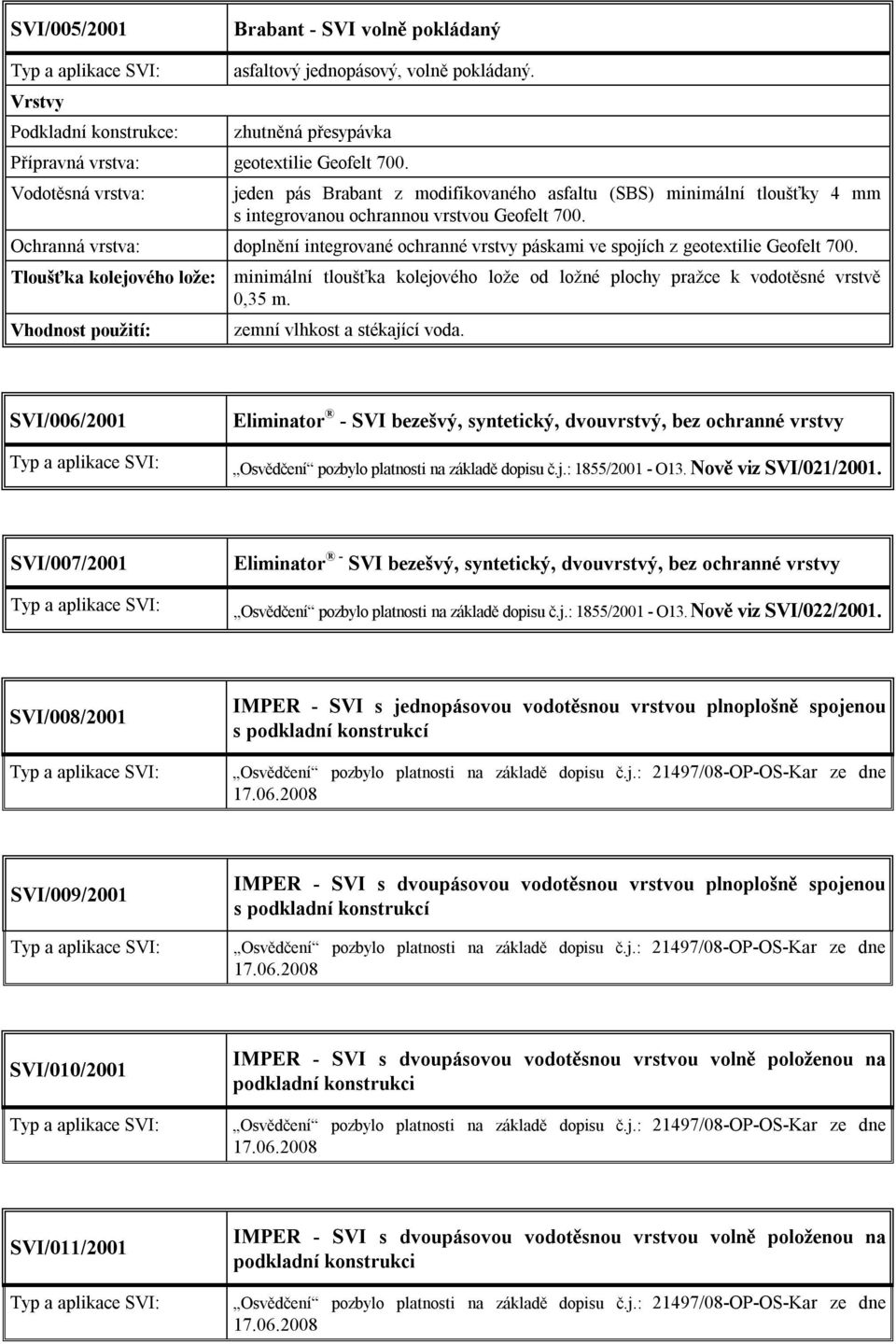

5 SVI/005/2001 Brabant - SVI volně pokládaný asfaltový jednopásový, volně pokládaný. zhutněná přesypávka geotextilie Geofelt 700. jeden pás Brabant z modifikovaného asfaltu (SBS) minimální tloušťky 4 mm s integrovanou ochrannou vrstvou Geofelt 700. doplnění integrované ochranné vrstvy páskami ve spojích z geotextilie Geofelt 700. SVI/006/2001 Eliminator - SVI bezešvý, syntetický, dvouvrstvý, bez ochranné vrstvy Osvědčení pozbylo platnosti na základě dopisu č.j.: 1855/ O13. Nově viz SVI/021/2001. SVI/007/2001 Eliminator - SVI bezešvý, syntetický, dvouvrstvý, bez ochranné vrstvy Osvědčení pozbylo platnosti na základě dopisu č.j.: 1855/ O13. Nově viz SVI/022/2001. SVI/008/2001 IMPER - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP-OS-Kar ze dne SVI/009/2001 IMPER - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP-OS-Kar ze dne SVI/010/2001 IMPER - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP-OS-Kar ze dne SVI/011/2001 IMPER - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 21497/08-OP-OS-Kar ze dne

6 SVI/012/2001 Teranap - SVI volně pokládaný asfaltový jedno nebo dvoupásový, volně položený při volném položení žádná, v případě natavování (v místech detailů, na svislých konstrukcích) penetračně adhezní nátěr Siplast Primer v množství 250 g/m g/m 2. jeden pás Teranap 431 TP z modifikovaného asfaltu (SBS) minimální tloušťky 4 mm. V případě tlakové vody dva pásy Teranap 431 TP plnoplošně natavené. na vodorovné plochy pod kolejí vyztužená ová deska tloušťky 50 mm, podložená separační PE fólií a geotextilií min. 300 g/m 2, mimo koleje a na svislých plochách geotextilie Geofelt 700. jednopásový zemní vlhkost a stékající voda, dvoupásový tlaková voda. SVI/013/2001 Teranap - SVI volně pokládaný asfaltový jednopásový, volně položený zhutněná přesypávka geotextilie Geofelt 700 jeden pás Teranap 431 TP z modifikovaného asfaltu (SBS) minimální tloušťky 4 mm. geotextilie Geofelt ,80 m.

7 SVI/014/2001 TESTUDO 20/P HP - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený penetračně adhezní nátěr INDEVER v množství 300 g/m g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice: MASTERTOP P 605 jedna vrstva: 300 g/m g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm g/m 2 (2. vrstva bez posypu); nebo MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu). dva pásy TESTUDO 20/P HP z modifikovaného asfaltu (kombinace APP a SBS) o minimální tloušťce každého pásu 4 mm. Pozor pod ochrannou vrstvu z LA musí být použit pás TESTUDO 20/P HP s jemným pískovým posypem OLVINA. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie BELTEX 1200, nebo geotextilie GEOFILTEX 63/120 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). zemní vlhkost, stékající voda a tlaková voda. SVI/015/2001 TESTUDO 20/P HP - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený ocel adhezní nátěr s protikorozními účinky INDEVER v množství 150 g/m g/m 2. dva pásy TESTUDO 20/P HP z modifikovaného asfaltu (kombinace APP a SBS) o minimální tloušťce každého pásu 4 mm. Pozor pod ochrannou vrstvu z LA musí být použit pás TESTUDO 20/P HP s jemným pískovým posypem OLVINA. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo měkké ochranné vrstvy - geotextilie BELTEX 1200, nebo geotextilie GEOFILTEX 63/120 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé).

8 SVI/016/2001 TESTUDO 20/P HP - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na ovou podkladní konstrukci asfaltový dvoupásový, volně položený při volném položení žádná, v případě natavování (v místech detailů, na svislých konstrukcích) penetračně adhezní nátěr INDEVER v množství 300 g/m g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice: MASTERTOP P 605 jedna vrstva: 300 g/m g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm g/m 2 (2. vrstva bez posypu); nebo MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu). dva pásy TESTUDO 20/P HP z modifikovaného asfaltu (kombinace APP a SBS) o minimální tloušťce každého pásu 4 mm. tvrdá ochranná vrstva - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo měkká ochranná vrstva - geotextilie BELTEX 1200, nebo geotextilie GEOFILTEX 63/120. zemní vlhkost, stékající voda a tlaková voda - pouze spodní deska. SVI/017/2001 TESTUDO 20/P HP - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na podkladní konstrukci ze zhutněné přesypávky asfaltový dvoupásový, volně položený zhutněná přesypávka geotextilie BELTEX nebo geotextilie GEOFILTEX minimální plošné hmotnosti 700 g/m 2. dva pásy TESTUDO 20/P HP z modifikovaného asfaltu (kombinace APP a SBS) o minimální tloušťce každého pásu 4 mm. geotextilie BELTEX 1200, nebo geotextilie GEOFILTEX 63/120. SVI/018/2001 TESTUDO 20/P HP - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí (spodní stavby) Osvědčení pozbylo platnosti na základě dopisu (protokolu z ověřovacího procesu systému vodotěsných izolací) č.j.: 21321/08-OP-OS-Kar ze dne SVI/019/2001 CONIPUR 255, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ocelovou podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 51052/2012-OTH ze dne Nově viz SVI/043/2012

9 SVI/020/2001 CONIPUR 255, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ovou podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 51052/2012-OTH ze dne Nově viz SVI/044/2012 SVI/021/2001 Eliminator, SVI bezešvý, syntetický, dvouvrstvý, bez ochranné vrstvy bezešvý, syntetický, stříkaný. penetračně adhezní nátěr HE1 nebo PA1 v množství 0,2 kg/m 2 nebo PAR1 v množství 0,25 kg/m 2. Použití typu penetračně adhezního nátěru je závislé na stáří u a teplotě vzduchu. dvousložková syntetická pryskyřice (metakrylát) nanášená stříkáním ve dvou vrstvách o celkové nominální tloušťce 3 mm (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). bez ochranné vrstvy. SVI/022/2001 Eliminator, SVI bezešvý, syntetický, dvouvrstvý, bez ochranné vrstvy bezešvý, syntetický, stříkaný. ocel adhezní nátěr s protikorozními účinky ZED S94 v množství 0,15 kg/m2. dvousložková syntetická pryskyřice (metakrylát) nanášená stříkáním ve dvou vrstvách o celkové nominální tloušťce 3 mm (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). bez ochranné vrstvy.

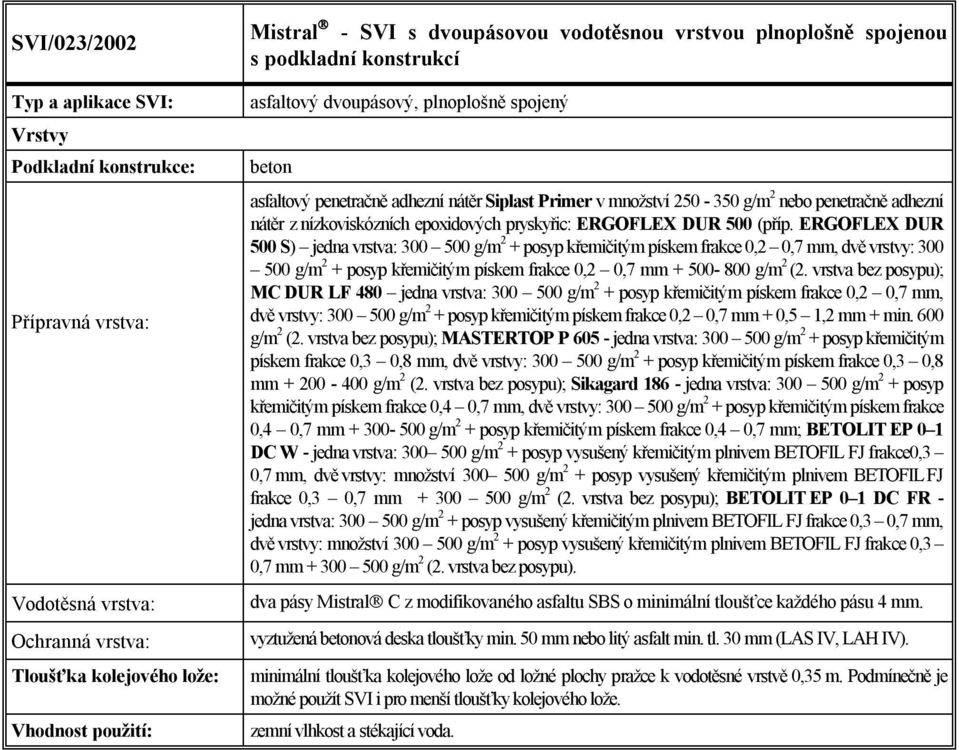

10 SVI/023/2002 Tloušťka kolejového lože: Mistral - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený asfaltový penetračně adhezní nátěr Siplast Primer v množství g/m 2 nebo penetračně adhezní nátěr z nízkoviskózních epoxidových pryskyřic: ERGOFLEX DUR 500 (příp. ERGOFLEX DUR 500 S) jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm g/m 2 (2. vrstva bez posypu); MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu); MASTERTOP P jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm g/m 2 (2. vrstva bez posypu); Sikagard jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm; BETOLIT EP 0 1 DC W - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu); BETOLIT EP 0 1 DC FR - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu). dva pásy Mistral C z modifikovaného asfaltu SBS o minimální tloušťce každého pásu 4 mm. vyztužená ová deska tloušťky min. 50 mm nebo litý asfalt min. tl. 30 mm (LAS IV, LAH IV). minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě Podmínečně je možné použít SVI i pro menší tloušťky kolejového lože.

11 SVI/024/2002 Tloušťka kolejového lože: Mistral - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený asfaltový penetračně adhezní nátěr Siplast Primer v množství 250 g/m g/m 2 nebo penetračně adhezní nátěr z nízkoviskózních epoxidových pryskyřic: ERGOFLEX DUR 500 (příp. ERGOFLEX DUR 500 S) jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm g/m 2 (2. vrstva bez posypu); MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu); MASTERTOP P jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm g/m 2 (2. vrstva bez posypu); Sikagard jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm; BETOLIT EP 0 1 DC W - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu); BETOLIT EP 0 1 DC FR - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu). jeden pás Mistral C z modifikovaného asfaltu SBS o minimální tloušťce pásu 4 mm. vyztužená ová deska tloušťky min. 50 mm nebo litý asfalt min. tl. 30 mm (LAS IV, LAH IV). minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě Podmínečně je možné použít SVI i pro menší tloušťky kolejového lože. SVI/025/2003 Icosit Elastomastic, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ocelovou podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 13691/2014-O13 ze dne Nově viz SVI/047/2014 SVI/026/2003 Icosit Elastomastic, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ovou podkladní konstrukci Osvědčení pozbylo platnosti na základě dopisu č.j.: 13691/2014-O13 ze dne Nově viz SVI/048/2014

12 SVI/027/2004 Tloušťka kolejového lože: Parafor Solo - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený asfaltový penetračně adhezní nátěr Siplast Primer v množství 250 g/m g/m 2 nebo penetračně adhezní nátěr z nízkoviskózních epoxidových pryskyřic: ERGOFLEX DUR 500 (příp. ERGOFLEX DUR 500 S) jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm g/m 2 (2. vrstva bez posypu); MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu); MASTERTOP P jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm g/m 2 (2. vrstva bez posypu); Sikagard jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm; BETOLIT EP 0 1 DC W - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu); BETOLIT EP 0 1 DC FR - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu). jeden pás Parafor Solo S z modifikovaného asfaltu SBS o minimální tloušťce pásu 4 mm. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 500 g/m 2 (na svislé) nebo měkké ochranné vrstvy geotextilie Geofelt 700 (na svislé) nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). POZOR: pod kolejové lože použít SVI Brabant nebo SVI Teranap nebo SVI Mistral minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě viz příslušný SVI! spodní stavby mostních objektů a části mostních konstrukcí, které bezprostředně nepřenášejí železniční zatížení - zemní vlhkost, stékající voda.

13 SVI/028/2004 Tloušťka kolejového lože: Parafor Solo - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený asfaltový penetračně adhezní nátěr Siplast Primer v množství 250 g/m g/m 2 nebo penetračně adhezní nátěr z nízkoviskózních epoxidových pryskyřic: ERGOFLEX DUR 500 (příp. ERGOFLEX DUR 500 S) jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm g/m 2 (2. vrstva bez posypu); MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu); MASTERTOP P jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 mm g/m 2 (2. vrstva bez posypu); Sikagard jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm g/m 2 + posyp křemičitým pískem frakce 0,4 0,7 mm; BETOLIT EP 0 1 DC W - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu); BETOLIT EP 0 1 DC FR - jedna vrstva: g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm, dvě vrstvy: množství g/m 2 + posyp vysušený křemičitým plnivem BETOFIL FJ frakce 0,3 0,7 mm g/m 2 (2. vrstva bez posypu). dva pásy Parafor Solo S z modifikovaného asfaltu SBS o minimální tloušťce každého pásu 4 mm. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 500 g/m 2 (na svislé) nebo měkké ochranné vrstvy geotextilie Geofelt 700 (na svislé) nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). POZOR: pod kolejové lože použít SVI Brabant nebo SVI Teranap nebo SVI Mistral minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě viz příslušný SVI! spodní stavby mostních objektů a části mostních konstrukcí, které bezprostředně nepřenášejí železniční zatížení - zemní vlhkost, stékající voda a tlaková voda.

14 SVI/029/2004 Tloušťka kolejového lože: Parafor Solo - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na podkladní konstrukci asfaltový dvoupásový, volně položený žádná nebo lehká vyrovnávací vrstva z geotextilie s plošnou hmotností min. 300 g/m 2 (dle kvality podkladní konstrukce), v místě konstrukčních detailů asfaltový penetračně adhezní nátěr Siplast Primer v množství g/m 2. Na lokální ocelové prvky v ové podkladní konstrukci asfaltový adhezní nátěr s protikorozními účinky Siplast Primer v množství 100 g/m 2. pás Teranap 431 TP volně položený a pás Parafor Solo S z modifikovaného asfaltu SBS plnoplošně natavený na pás Teranap 431 TP - minimální tloušťka každého pásu 4 mm. vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii. POZOR: pod kolejové lože použít SVI Brabant nebo SVI Teranap nebo SVI Mistral minimální tloušťka kolejového lože od ložné plochy pražce k vodotěsné vrstvě - viz příslušný SVI! spodní stavby mostních objektů - pouze spodní deska - zemní vlhkost, stékající voda a tlaková voda. SVI/030/2008 TESTUDO 20/P HP - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený penetračně adhezní nátěr INDEVER v množství 300 g/m g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice: MASTERTOP P 605 jedna vrstva: 300 g/m g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,3 0,8 až 0,6 1,2 mm g/m 2 (2. vrstva bez posypu); nebo MC DUR LF 480 jedna vrstva: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm, dvě vrstvy: g/m 2 + posyp křemičitým pískem frakce 0,2 0,7 mm + 0,5 1,2 mm + min. 600 g/m 2 (2. vrstva bez posypu). jeden pás TESTUDO 20/P HP z modifikovaného asfaltu (kombinace APP a SBS) o minimální tloušťce každého pásu 4 mm. Pozor pod ochrannou vrstvu z LA musí být použit pás TESTUDO 20/P HP s jemným pískovým posypem OLVINA. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie BELTEX 1200, nebo geotextilie GEOFILTEX 63/120 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé).

15 SVI/031/2012 DALLE - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený asfaltový penetračně adhezní nátěr VERNIS ANTAC v množství cca 200 g/m 2 nebo penetračně adhezní nátěr z nízkoviskozní epoxidové pryskyřice cca 500 až 900 g/m 2 (doporučen k natavování na mladé y s vlhkostí větší než 4 % nevázané vody). dva pásy FORCE 4000 DALLE plnoplošně natavené (modifikované SBS). ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie MOKRUTEX 1000 (2x500), nebo geotextilie MOKRUTEX 800 pro svislé konstrukce nebo mimo kolejové lože, nebo desky XPS tl. 50 mm s ochrannou geotextilií MOKRUTEX 500 (na svislé) tlaková voda. SVI/032/2012 DALLE - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na ové podkladní konstrukci asfaltový dvoupásový, volně položený žádná nebo lehká vyrovnávací vrstva z geotextilie 300 i větší. jeden pás FORCE 4000 DALLE plnoplošně natavený na jeden pás FORCE 4000 DALLE GL volně položený (modifikovaný SBS). ochranná vrstva tvrdá - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii. zemní vlhkost a stékající voda, tlaková voda.

16 SVI/033/2012 DALLE - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený asfaltový penetračně adhezní nátěr VERNIS ANTAC v množství cca 200 g/m 2 nebo penetračně adhezní nátěr z nízkoviskozní epoxidové pryskyřice cca 500 až 900 g/m 2 (doporučen k natavování na mladé y s vlhkostí větší než 4 % nevázané vody). jeden pás FORCE 4000 DALLE plnoplošně natavený (modifikovaný SBS). ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie MOKRUTEX 1000 (2x500), nebo geotextilie MOKRUTEX 800 pro svislé konstrukce nebo mimo kolejové lože, nebo desky XPS tl. 50 mm s ochrannou geotextilií MOKRUTEX 500 (na svislé) 0,35 m nebo viz výše (1 m pod úložnou plochou pražce). SVI/034/2012 DALLE - SVI s jednopásovou vodotěsnou vrstvou volně položenou na ové podkladní konstrukci asfaltový jednopásový, volně položený žádná nebo lehká vyrovnávací vrstva z geotextilie 300 i větší. jeden pás FORCE 4000 DALLE GL volně (modifikovaný SBS). ochranná vrstva tvrdá - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo měkká ochranná vrstva - geotextilie MOKRUTEX 1200 ( ) s uložením izolace 1 m pod úložnou plochou pražce. 0,35 m nebo viz výše (1 m pod úložnou plochou pražce).

17 SVI/035/2012 Coletanche - SVI s jednopásovou vodotěsnou vrstvou volně položenou na ové podkladní konstrukci asfaltový jednopásový, volně položený žádná nebo geotextilie jeden pás COLETANCHE ES 2 modifikovaný SBS volně položený nebo jeden pás COLETANCHE ES 4 modifikovaný SBS volně položený. COLETANCHE ES 2 - ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 500 g/m 2 (na svislé) COLETANCHE ES 4 - měkké ochranné vrstvy - geotextilie MOKRUTEX 800 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). SVI/036/2012 Coletanche - SVI s jednopásovou vodotěsnou vrstvou volně položenou na zhutněné přesypávce asfaltový jednopásový, volně položený zhutněná přesypávka lehká vyrovnávací vrstva z geotextilie MOKRUTEX 300 až MOKRUTEX 800 i příp. vyšší. jeden pás COLETANCHE ES 4 modifikovaný SBS volně položený. ochranná vrstva měkká - geotextilie MOKRUTEX 1000

18 SVI/037/2012 TP 4 - SVI s jednopásovou vodotěsnou vrstvou volně položenou na ové podkladní konstrukci asfaltový jednopásový, volně položený žádná nebo lehká vyrovnávací vrstva z geotextilie 300 až 800 g/m 2. jeden pás COLETANCHE AXTER TP 4 modifikovaný SBS volně položený. Vodorovná plocha v hloubce 0,5 m pod úložnou plochou pražců vyztužená ová deska (C 30/37) tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo měkká ochranná vrstva - - geotextilie s plošnou hmotností min g/m 2 (např. MOKRUTEX MOKRUTEX 500). Plocha v hloubce 1,0 m pod úložnou plochou pražců - ochranná vrstva měkká - geotextilie s plošnou hmotností min g/m 2 (např. 2x MOKRUTEX 500). Svislé polochy - ochranná vrstva tvrdá geotextilie MOKRUTEX cihelná přizdívka nebo měkká ochranná vrstva - geotextilie MOKRUTEX 800 nebo desky XPS tl. 50 mm + MOKRUTEX 500) Tloušťka kolejového lože: minimální tloušťka kolejového lože a přesypávky viz výše. SVI/038/2012 TP 4 - SVI s jednopásovou vodotěsnou vrstvou volně položenou na zhutněné přesypávce asfaltový jednopásový, volně položený zhutněná přesypávka lehká vyrovnávací vrstva z geotextilie MOKRUTEX 300 až MOKRUTEX 800 i příp. vyšší. jeden pás COLETANCHE AXTER TP 4 modifikovaný SBS volně položený. Vodorovná plocha v hloubce 0,5 m pod úložnou plochou pražců - ochranná vrstva měkká - geotextilie s plošnou hmotností min g/m 2 (např. MOKRUTEX MOKRUTEX 500). Plocha v hloubce 1,0 m pod úložnou plochou pražců - ochranná vrstva měkká - geotextilie s plošnou hmotností min g/m 2 (např. 2x MOKRUTEX 500). Tloušťka kolejového lože: minimální tloušťka kolejového lože a přesypávky viz výše.

19 SVI/039/2012 PARALON PONTS - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený asfaltový penetračně adhezní nátěr IMPERTENE PRIMER v množství 200 g/m g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice: MASTERTOP P 605 s pískovým vsyspem. dva pásy PARALON PONTS modifikovaný plastomery a eleastomery v tl. 4 mm, první vrstva plnoplošně natavená k ovému podkladu, druhá vrstva plnoplošně natavená na první vrstvu. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m2 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). tlaková voda. SVI/040/2012 PARALON PONTS - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na ové podkladní konstrukci asfaltový dvoupásový, volně položený Žádná, příp. lehká vyrovnávací vrstva z geotextilie s plošnou hmotností min. 300 g/m 2. dva pásy PARALON PONTS modifikovaný plastomery a eleastomery v tl. 4 mm, první vrstva volně položená svařená v přesazích, druhá vrstva plnoplošně natavená na první vrstvu. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). zemní vlhkost a stékající voda; tlaková voda v místech, kde bude SVI přitížen vlastní konstrukcí objektu.

20 SVI/041/2012 PARALON PONTS - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený asfaltový penetračně adhezní nátěr IMPERTENE PRIMER v množství 200 g/m g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice: MASTERTOP P 605 s pískovým vsypem. jeden pás PARALON PONTS modifikovaný plastomery a eleastomery v tl. 4 mm, plnoplošně natavený k ovému podkladu. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m2 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé). zemní vlhkost a stékající voda; tlaková voda v místech, kde bude SVI přitížen vlastní konstrukcí objektu. SVI/042/2012 PARALON PONTS - SVI s dvoupásovou vodotěsnou vrstvou volně položenou na zhutněné přesypávce asfaltový dvoupásový, volně položený zhutněná přesypávka geotextilie GEOFILTEX 63/80 s plošnou hmotností 800 g/m 2. dva pásy PARALON PONTS modifikovaný plastomery a eleastomery v tl. 4 mm, první vrstva volně položená svařená v přesazích, druhá vrstva plnoplošně natavená na první vrstvu. ochranná vrstva měkká - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m 2.

21 SVI/043/2012 CONIPUR 255, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ocelovou podkladní konstrukci bezešvý, syntetický, stříkaný. ocel adhezní nátěr s protikorozními účinky MASTERTOP P 681 ve dvou vrstvách. První vrstva v množství 0,2 kg/m 2, druhá vrstva v množství 0,2 kg/m 2, rovnoměrný posyp křemičitým pískem frakce 0,7-1,2 mm. Adhezní můstek MASTERTOP P 679 nastříkaný v množství 0,1 kg/m 2. Na ocelovou podkladní konstrukci opatřenou epoxidovým základním nátěrem s vysokým obsahem zinku a na žárově zinkované ocelové podkladní konstrukce adhezní nátěr MASTERTOP P 684 v množství 0,1 kg/m 2. dvousložková polyuretanová pryskyřice CONIPUR M 800 nanášená stříkáním v jedné vrstvě o celkové nominální tloušťce 5 mm na vodorovné podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 4 mm!), 3 mm na svislé podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). na podkladní konstrukci trvale umístěné mimo vliv UV záření bez ochranné vrstvy, na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr CONIPUR TC 458 v množství 0,4 kg/m 2-0,6 kg/m 2. SVI/044/2012 CONIPUR 255, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ovou podkladní konstrukci bezešvý, syntetický, stříkaný. na čerstvý penetračně adhezní nátěr MASTERTOP P 610 v jedné vrstvě v množství 0,3 kg/m 2-0,5 kg/m 2. Na mladý penetračně adhezní nátěr MASTERTOP P 605 v jedné vrstvě v množství 0,3 kg/m 2-0,5 kg/m 2. Na vyzrálý penetračně adhezní nátěr MASTERTOP P 677 Z v jedné vrstvě v množství 0,3 kg/m 2-0,5 kg/m 2. Rovnoměrný posyp křemičitým pískem frakce 0,7-1,2 mm v množství 1,0 kg/m 2. Adhezní můstek MASTERTOP P 679 nastříkaný v množství 0,1 kg/m 2. dvousložková polyuretanová pryskyřice CONIPUR M 800 nanášená stříkáním v jedné vrstvě o celkové nominální tloušťce 5 mm na vodorovné podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 4 mm!), 3 mm na svislé podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). na podkladní konstrukci trvale umístěné mimo vliv UV záření bez ochranné vrstvy, na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr CONIPUR TC 458 v množství 0,4 kg/m 2-0,6 kg/m 2.

22 SVI/045/2013 B3A - SVI s dvoupásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový dvoupásový, plnoplošně spojený asfaltový penetračně adhezní nátěr VERNIS ANTAC v množství cca 200 g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice v množství cca 300 g/m g/m 2 při jednom nátěru nebo cca 500 g/m g/m 2 při dvou nátěrech jeden pás FORCE 4000 DALLE plnoplošně natavený k ovému podkladu, modifikovaný SBS, v tl. 4 mm, druhý pás B3A SA plnoplošně natavený na první vrstvu, modifikovaný SBS, v tl. 4 mm ochranné vrstvy tvrdé - litý asfalt v minimální tloušťce 30 mm. volně stékající voda. SVI/046/2013 B3A - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s ovou podkladní konstrukcí asfaltový jednopásový, plnoplošně spojený asfaltový penetračně adhezní nátěr VERNIS ANTAC v množství cca 200 g/m 2 nebo penetračně adhezní nátěr na bázi epoxidové pryskyřice v množství cca 300 g/m g/m 2 při jednom nátěru nebo cca 500 g/m g/m 2 při dvou nátěrech jeden pás B3A SA plnoplošně natavený k ovému podkladu, modifikovaný SBS, v tl. 4 mm ochranné vrstvy tvrdé - litý asfalt v minimální tloušťce 30 mm nebo měkké ochranné vrstvy - geotextilie MOKRUTEX 800 s plošnou hmotností 800 g/m 2 (boky žlabu kolejového lože). volně stékající voda.

23 SVI/047/2014 SikaCor Elastomastic, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ocelovou podkladní konstrukci bezešvý, syntetický, stěrkovaný nebo stříkaný. ocel adhezní nátěr s protikorozními účinky na bázi epoxidové pryskyřice SikaCor HM Primer se spotřebou cca 0,2 kg/m 2 nebo SikaCor 277 se spotřebou 0,5 kg/m 2, rovnoměrný posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0 kg/m 2. dvousložková na bázi kombinace epoxidové a polyuretanové pryskyřice SikaCor Elastomastic TF nanášená stěrkováním (případně stříkáním) v jedné vrstvě o celkové nominální tloušťce 5 mm na vodorovné podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 4 mm!), 3 mm na svislé podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). na podkladní konstrukci trvale umístěné mimo vliv UV záření bez ochranné vrstvy, na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr Sikafloor 357 N v množství 0,4 kg/m 2. SVI/048/2014 SikaCor Elastomastic, SVI bezešvý, syntetický, jednovrstvý, bez ochranné vrstvy na ovou podkladní konstrukci bezešvý, syntetický, stěrkovaný nebo stříkaný. pro y starší než 21 dní - 1. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikafloor 156 se spotřebou 0,3-0,5 kg/m 2, posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0-1,5 kg/m 2, 2. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikafloor 156 se spotřebou 0,3-0,5 kg/m 2 ; pro y stáří 7 dní - 1. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikagard 186 se spotřebou 0,3-0,5 kg/m 2, posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0-1,5 kg/m 2, 2. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikagard 186 se spotřebou 0,5-0,8 kg/m 2. dvousložková na bázi kombinace epoxidové a polyuretanové pryskyřice SikaCor Elastomastic TF nanášená stěrkováním (případně stříkáním) v jedné vrstvě o celkové nominální tloušťce 5 mm na vodorovné podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 4 mm!), 3 mm na svislé podkladní konstrukce (minimální tloušťka v žádném kontrolním měření nesmí klesnout pod 2,4 mm!). na podkladní konstrukci trvale umístěné mimo vliv UV záření bez ochranné vrstvy, na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr Sikafloor 357 N v množství 0,4 kg/m 2.

24 SVI/049/2015 Sikalastic, SVI bezešvý, syntetický, jednovrstvý, s ochrannou vrstvou na ocelovou podkladní konstrukci bezešvý, syntetický, stěrkovaný nebo stříkaný. ocel adhezní nátěr s protikorozními účinky na bázi epoxidové pryskyřice SikaCor EG Phosphat se spotřebou cca 0,2 kg/m2 (80 µm), nebo protikorozní nátěr s obsahem zinku (např. SikaCor Zinc R), nebo metalizace případně žárové zinkování. Spojovací vrstva: adhezní nátěr s protikorozními účinky na bázi epoxidové pryskyřice SikaCor EG-1 se spotřebou cca 0,2 kg/m2 (80 um). dvousložková na bázi polyuretanové pryskyřice Sikalastic -821 LV (aplikace strojním stříkáním) nebo Sikalastic (aplikace stěrkováním) v nominální tloušťce 5 mm na vodorovné plochy a v nominální tloušťce 3,0 mm na svisle plochy. na podkladní konstrukci trvale umístěné mimo vliv UV záření geotextilie min. 700 g/m 2, na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr Sikalastic -445 v množství 0,6 kg/m 2. SVI/050/2015 Sikalastic, SVI bezešvý, syntetický, jednovrstvý, s ochrannou vrstvou na ovou podkladní konstrukci bezešvý, syntetický, stěrkovaný nebo stříkaný. pro y starší než 21 dní - 1. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikagard -186 se spotřebou 0,4-0,6 kg/m 2, posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0-1,5 kg/m 2 ; pro y stáří 7 dní - 1. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikagard 186 se spotřebou 0,3-0,5 kg/m 2, posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0-1,5 kg/m 2, 2. vrstva penetračně adhezního nátěru na bázi nízkoviskózní epoxidové pryskyřice Sikagard 186 se spotřebou 0,5-0,8 kg/m 2, posyp vysušeným křemičitým pískem frakce 0,4-0,7 mm se spotřebou 1,0-1,5 kg/m 2. dvousložková na bázi polyuretanové pryskyřice Sikalastic -821 LV (aplikace strojním stříkáním) nebo Sikalastic (aplikace stěrkováním) v nominální tloušťce 5 mm na vodorovné plochy a v nominální tloušťce 3,0 mm na svisle plochy. na podkladní konstrukci vystavené vlivu UV záření (boky žlabu kolejového lože) ochranný nátěr Sikalastic -445 v množství 0,6 kg/m 2 ; měkká ochrana: geotextilie min. 700 g/m2 v celé ploše; tvrdá ochrana: vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii 0,2 mm, nebo litý asfalt min. tl. 30 mm se spojovacím můstkem Sikalastic -823

25 SVI/051/2015 Paraelast Bridge, SVI asfaltový, pásový, jednovrstvý, plnoplošně spojený s ovou podkladní konstrukcí, s ochrannou vrstvou pásový, asfaltový, natavovaný. penetračně adhezní asfaltový nátěr nanášený štětcem, válečkem nebo nástřikem Primer Indever se spotřebou g/m 2 nebo Petentralm ALP-M se spotřebou g/m 2. asfaltový pás Paraelast Bridge modifikovaný plastomery a elastomery s vložkou s polyesterového rouna tloušťky 4 mm plnoplošně natavený na podkladní konstrukci. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m2 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé plochy). zemní vlhkost a stékající voda, nevhodné pro podchody SVI/052/2015 Paraelast Bridge, SVI asfaltový, pásový, dvouvrstvý, plnoplošně spojený s ovou podkladní konstrukcí, s ochrannou vrstvou pásový, asfaltový, natavovaný. penetračně adhezní asfaltový nátěr nanášený štětcem, válečkem nebo nástřikem Primer Indever se spotřebou g/m 2 nebo Petentralm ALP-M se spotřebou g/m 2. asfaltový pás Paraelast Bridge modifikovaný plastomery a elastomery s vložkou s polyesterového rouna tloušťky 4 mm plnoplošně natavený na podkladní konstrukci, druhá vrstva plnoplšně natavená na první. ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii, nebo asfalto minimální tloušťky 35 mm, nebo litý asfalt v minimální tloušťce 30 mm, nebo cihelná přizdívka zhotovená na ochrannou geotextilii s plošnou hmotností min. 700 g/m 2 (na svislé) nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m2 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé plochy). zemní vlhkost, stékající voda, tlaková voda.

26 SVI/053/2015 Paraelast Bridge, SVI asfaltový, pásový, jednovrstvý nebo dvouvrstvý, volně položený na ovou podkladní konstrukci, s ochrannou vrstvou pásový, asfaltový, volně ložený. žádná nebo lehká vyrovnávací vrstva z geotextilie s plošnou hmotností min. 300 g/m 2. asfaltový pás Paraelast Bridge modifikovaný plastomery a elastomery s vložkou s polyesterového rouna tloušťky 4 mm volně položený svařený v přesazích, alternativně druhá vrstva plnoplošně natavená na první ochranné vrstvy tvrdé - vyztužená ová deska tloušťky min. 50 mm zhotovená na geotextilii s plošnou hmotností min. 300 g/m 2 a separační PE fólii nebo měkké ochranné vrstvy - geotextilie GEOFILTEX 63/120 s plošnou hmotností 1200 g/m2 nebo desky XPS tl. 50 mm s ochrannou geotextilií s plošnou hmotností min. 300 g/m 2 (na svislé plochy). zemní vlhkost, stékající voda, dvoupásový systém i pro tlakovou vodu tam, kde bude SVI přitížen vlastní konstrukcí objektu. SVI/054/2015 Paraelast Bridge, SVI asfaltový, pásový, dvouvrstvý, volně položený na zhutněnou přesypávku, s ochrannou vrstvou pásový, asfaltový, volně ložený. geotextilie s plošnou hmotností min. 800 g/m 2. asfaltový pás Paraelast Bridge modifikovaný plastomery a elastomery s vložkou s polyesterového rouna tloušťky 4 mm volně položený svařený v přesazích, alternativně druhá vrstva plnoplošně natavená na první geotextilie GEOFILTEX 63/120 s plošnou hmotností Poznámky: 1. Osvědčení o shodě s podmínkami Českých drah pro systémy vodotěsných izolací s logem Českých drah jsou i nadále platná. 2. Od bylo schvalování SVI železničních mostních objektů převedeno na Odbor provozuschopnosti a od Odbor traťového hospodářství, Správy železniční dopravní cesty, státní organizaci. Nově budou vydávána Osvědčení o shodě s podmínkami Obecných technických podmínek pro systémy vodotěsných izolací s logem Správy železniční dopravní cesty, státní organizace. 3. Seznam systémů vodotěsných izolací, které mají Osvědčení o shodě s podmínkami, je průběžně aktualizován. 4. Nyní je již možné běžně používat SVI TESTUDO 20/P HP - SVI s jednopásovou vodotěsnou vrstvou plnoplošně spojenou s podkladní ovou konstrukcí i pro vodotěsné izolace nosných konstrukcí. Osvědčení s označením SVI/030/2008 platí pro vodotěsné izolace spodních staveb a nosných konstrukcí železničních mostních objektů. 5. Sledovány jsou také systémy založené na krystalizaci v ové konstrukci. Tyto systémy se stanou součástí vlastní ové konstrukce a zvyšují odolnost povrchu u proti průsaku vody. Jedná se o AKVATRON, Xypex a WATERSEAL. 6. Dále jsou sledovány systémy DUOFLEX a Thoroseal FX 122. Ing. Hana Ponczová SŽDC Odbor traťového hospodářství
