1 Vážený zákazníku, firma RH+ se věnuje výrobě nástrojů pro spodní a vícestranné frézky, zejména pro použití ve stavebním truhlářství. Katalog obsahuje současný sortiment sériových výrobků, který průběžně rozšiřujeme. DODÁVÁNÍ: - nákupem přímo ve výrobním závodě - zasláním na dobírku - nákupem prostřednictvím našich prodejců (třetí strana obálky) ZÁRUKY: Záruční lhůta na všechny nástroje je 24 měsíců od data prodeje, pokud není na záručním listě uvedena doba delší. Záruka se nevztahuje na běžné otupení a provozní opotřebení nástrojů. S případnými reklamacemi se obracejte přímo na výrobní závod. SERVIS: Ostříme a opravujeme nástroje z naší výroby. Ostření můžete zadat rovněž našim smluvním ostřírnám (zadní strana obálky), které tuto práci provedou stejně kvalitně jako výrobní závod. CENY: V katalogu uvedené ceny jsou bez DPH. Platí nejméně do konce roku TECHNICKÉ PROVEDENÍ: Vzhledem k soustavnému vývoji nástrojů i výrobních technologií si výrobce vyhrazuje právo na odchylky od vyobrazeného provedení, pokud tím nezpůsobí zásadní změnu užitných vlastností nástroje. INOVACE OBSAH Univerzální hlavy s tvarovými noži Hlavy pro nože typu B Nože do hlav typu B Hlavy do kuželové Hlavy a nože Flury Hlavy a nože do čtyřstranek Frézy na posuvné dveře HS-portál Frézy na dveře a nábytková dvířka Frézy na dveře s průchozím čepem Frézy na dveře bez čepování Frézy na nábytkové úchytky Frézy na kuchyňská dvířka Frézy na výplně Frézy na obložkové rámy Čepováky vrat a dveří Frézy na vnější falc dveří Frézy univerzálního použití Čepovací frézy Drážkovací frézy Úhlové frézy Falcovací frézy žiletkové Opěrná ložiska Zaoblovací frézy Žlábkovací frézy Nástroje na horní CNC frézky Frézy k zakázkovému profilování Hrubovací frézy Stopkové frézy univerzální, monolitické CNC upínací technika Dlabací vrtáky, záhlubníky, sukovníky Kotoučové pily Hoblovací nože Zdvojená a špaletová okna Cinkovací frézy Okenní křídla Okenní rámy Sestavy pro úhlová centra Eurookna EURO 8-78, stavitelná, SOFT - LINE EURO , stavitelná, SOFT - LINE EURO 78-92, stavitelná, SOFT - LINE EURO 78-92, stavitelná, okapnice SPREE EURO 78-92, stavitelná, dřevo-hliník EURO 92 SOFT LINE EUROsady pro horní CNC stroje EURO 8-78 ekonomická, SOFT - LINE Výroba zasklívacích lišt ve čtyřstrance Doplňkové nástroje k výrobě EURO-oken Domovní dveře ve stylu EURO-oken Mezikroužky, redukce, pouzdra Frézy pro dřevostavby Palubková stavebnice, lehká + těžká řada Sady na terasová prkna Sady na srubovinu Chemický čistič nástrojů Diamantové brousky Tvrdokovové žiletky CERATIZIT

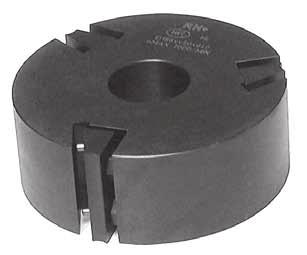

2 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TyP: B - 20 až B Provedení: Tříbřité nástroje Ocelové těleso Upínané HL nože Upínací průměr d=30 H7 Pracovní průměr D max =102 až 144 mm Možnost upínat užší nože do širších hlav pomocí klínů, jejichž šířka je stejná jako šířka nože (viz foto). Výměnné nože se dodávají po trojicích n max = 9000 ot./min Mechanický posuv D max d Obj. číslo Cena Kč B ,- B ,- B ,- B ,- B ,- B ,- B ,- Pozn: V ceně hlavy jsou i upínací klíny stejné šířky. TyP: 4 ST-0/3,.../ Univerzální nožová hlava určená k použití na čtyřstrankách. Provedení: Tříbřitý nástroj Ocelové těleso šířky 0 mm Upínané HL nože Možnost upínat užší nože do širších hlav pomocí klínů, jejichž šířka je stejná jako šířka nože Upínací průměr d=40 H7, na přání 30 H7 Pracovní průměr D max =134 až 0 mm n max = ot./min Mechanický posuv Typ D max v d Obj. číslo Cena Kč Poznámka: Na přání lze dodat též šestibřité provedení, 4ST-0/ ,- ovšem pouze k osazení zakázkovými noži. 4ST-0/ ,- Pozn: V ceně hlavy jsou i upínací klíny stejné šířky. 2

3 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TyP: ZAKáZKOVÉ NOŽE DO HLAV TYPU B Nože nejsou udržované na skladě, vyrábějí se na přání. Ceny HL nožů se liší podle maximální hloubky záběru, která je měřená vždy VE DŘEVĚ. HW nože jsou nabízené s hloubkou záběru jen max.17 mm. HL Materiál: HL vysokolegovaná nástrojová ocel HW - tvrdokov ŘADA 0 šikmé (příklady tvarů) HW HL nízký HW HL vysoký max.1 max.17 max.24 ŘADA 1 půlkruh vydutý (příklady tvarů) R ŘADA 2 půlkruh vypouký (příklady tvarů) R R max.1 HL nízký max.17 HW max.24 HL vysoký Řada 0, cena za sadu 3 nožů Šířka HL nízký HL vysoký HW ,- 1.02, , ,- 1.12, , ,- 1.0, , , ,- 2.0, ,- 1.37, , ,- 1.0, , ,- 2.12,- nedodává se R R R R R ŘADA 3 čtvrtkruh vydutý (příklady tvarů) R max.1 HL nízký max.1 max.17 HW max.17 max.24 HL vysoký max.24 Řady 1 a 2, cena za sadu 3 nožů Šířka HL nízký HL vysoký HW ,- 1.72,- 2.2, ,- 1.82,- 2.47, ,- 1.93, , , , , ,- 2.20,- 3.00, ,- 2.,- 4.12,- ŘADA 4 čtvrtkruh vypouký (příklady tvarů) R R R ŘADA libovolné profily (příklady tvarů) HL nízký max.1 HL nízký max.1 HL nízký HW max.17 HW max.17 HW HL vysoký max.24 HL vysoký max.24 HL vysoký 3 Řady 3 a 4, cena za sadu 3 nožů Šířka HL nízký HL vysoký HW ,- 1.00, , ,- 1.2, , ,- 1.70, , ,- 1.92, , ,- 2.0, , , , ,- Řada, cena za sadu 3 nožů Šířka HL nízký HL vysoký HW ,- 1.90,- 2.2, ,- 2.10,- 2.47, ,- 2.30, , ,- 2.2, , ,- 3.12,- 3.00, ,- 3.0,- 4.12, ,-.37,- nedodává se

4 ,3 12,3 0, 22 1,3 12,3 22 0,, Celoobvodové 9, kování: 2 1,3 12,3 0, Falcovací: , 4 9, 2, 34 9, , 2, 9, 34, 9, , 9, , 0,, 0 9, , , Náhradní díly: 2 Nábytkový Falcovací: rohový spoj: 44, 4 44 KLÍNY , 2, , 4 9, 2, 4 4 4, 34 2, 2, 34 2, 9,, 0, 34, 4 2 9, 0 9, 0 13, 9, ,-Kč ,-Kč , 44 ŠÍŘKA 20 mm 9, 13, 9, 4 Palubky obkladové: R4 R R R R R ,-Kč KLÍNY ,-Kč 20 ŠROUB M8 4,-Kč 44 (1 kus) Náhradní díly: ŠROUB M KLÍNY 32 4, 80,-Kč 880,-Kč 40,-Kč Spojovací 4, 4, profily: ŠROUB M10 4, 880,-Kč 22,-Kč Na skladě též 13 (1 kus) 70,-Kč v zrcadlovém 4, 20 provedení pro , 23 čtyřstranku. 4, 4, 4, , , 20 ŠÍŘKA 40 mm 13 4, , Spojovací 4, profily: 4, Falcovací: 20 Zasklívací lišta: , ,-Kč ,-Kč 10 4, 1.020,-Kč ,-Kč 10 90,-Kč 730,-Kč Nože slouží pro výrobu obloukových lišt s profilem 8 10 stejným jako , Náhradní díly: KLÍNY 40 ŠROUB M10, 8, 490,-Kč 22,-Kč (1 kus) , Pozn: Ceny se (kromě upín. šroubů) rozumějí za 8 8, 8,3 kusy, tj. osazení na celou hlavu. 2, 2,, 9, 0 9, 0, 9, 0 2, 4 2, , 14, , 9, 13, ,8 4 12, , , ,, 14,8 0 0,, ,3 12,3 0, 4 1,3 12,3 0, 34 1,3 12,3 0, , , 0 2 4, 13, 9, 13, 9, 4 1,3 12,3 0, , , ,3 9, , , Náhradní díly: , FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI , 0 R4 4, R4 R R R R R , R R10 30, R R 30 R R R4 ŠÍŘKA 2 mm 13, 9, 4 44 R4 ŠÍŘKA 32 mm R R R R R R R10 R10 R10 R R10 R R4 R R R R4 R4 R4 R R4 R R 3 R R4 R R R R R R4 R R R R R R R10 R R R R 3 R4 R4,-Kč (1 kus) 410,-Kč R4 R R R4 R R R R4 R R R R4

5 0 0 Palubky obkladové: , 4 12, , 1, 8, 8, 2 2 úkos 1 úkos 1 úkos 1 úkos 1,, 12, 12, 4 4 1, 1, 22 4,1 22 4, ,9 22 1, 1,,, 3,9 R2 R2 R2 R2 R2 R / ,-Kč 0-80/ ,-Kč Palubky podlahové: Spojovací profil: 2,,9 R1 R13 9 R1 R1 R13 R ,-Kč Na skladě též v zrcadlovém provedení pro čtyřstranku ,-Kč ,-Kč , 28 7, , 28 7, Spojovací profily: 19,8 19,8, , , 8, 1 1 R4 R4 R7 R ,-Kč ,-Kč ,-Kč ,-Kč 7 7 7, , FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI , 8, , 27, 8 8, , , 14, , 3 3 Kontraprofily dveří s lištou k odříznutí: , ,-Kč 14,2, 14, 38,9,9 Kontraprofily dveří (vsazená výplň): ,-Kč ,-Kč Kontraprofily dveří (k zasklení): ,-Kč ,-Kč ,-Kč R13 R1 Spojovací profily:, ,-Kč 2 14, ,-Kč 1 Pozn: Ceny se (kromě upín. šroubů) rozumějí za 3 kusy, tj. osazení na celou hlavu ,9, ŠÍŘKA 0 mm ŠÍŘKA 0 mm , 14, ŠÍŘKA 100 mm 2,,9 2,,9 0 0,9 0 0

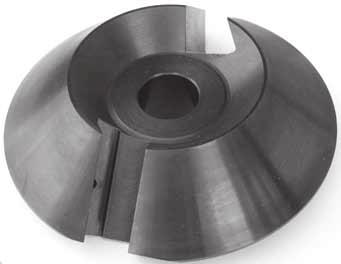

6 TyP: BK - 0 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI Kuželová nožová hlava pro velké rádiusy nebo římsové profily. Provedení: Dvoubřitý nástroj Ocelové těleso Upínané HL nebo HW nože Upínací průměr d=30 (na přání d=40) n max =.900 ot./min Mechanický posuv Poznámka: Do této hlavy se vyrábějí pouze zakázkové profily. Typ D max v d Materiál Obj. číslo Cena Kč BK (40) ,- Sada nožů š. 0 HL výška profilu 1mm 2.300,- Sada nožů š. 0 HL výška profilu 1mm 2.700,- Sada nožů š. 80 HL výška profilu 1mm 3.0,- Sada nožů š. 0 HL výška profilu 22mm 2.70,- Sada nožů š. 0 HL výška profilu 22mm 3.20,- Sada nožů š. 80 HL výška profilu 22mm 4.30,- Nože z tvrdokovu: Sada nožů š. 0 HW výška profilu 17mm 3.400,- Sada nožů š. 0 HW výška profilu 17mm 3.900,- Sada nožů š. 80 HW výška profilu 17mm 4.90,- Rastr pro návrh profilu 1:1 17 (HW) Do milimetrové sítě nakreslete Vámi požadovaný profil 1 (HL nízký) 22 (HL vysoký) Nože šířky až 80 mm Dmin 77 Dmin 8 Dmin 98 Dmax 190 Dmax 200 Dmax 210 Dmax 220

7 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TyP: ZAKáZKOVÉ NOŽE DO UNIV. HLAV HW Vyrábíme zakázkové nože a omezovače do univerzálních hlav typu Flury v šířkách 40 a 0 mm. Materiál nožů HL nebo HW, cena závisí na složitosti profilu. Hlavy nabízíme ocelové nebo duralové. Zadání profilu: - náčrtek do mm sítě nebo výkres profilu dřeva - vzorek dřeva nebo foto vzorku dřeva se zákl. rozměry Důležité: Při zadání uveďte, která strana profilu má ležet na plátu stroje. max. (HW) HL HL šířka 40 šířka 0 Typ D v d Mater Obj. číslo Cena Kč Univ. nožová hlava -2z 100x40x30 MEC ,- Univ. nožová hlava -2z 120x40x30 MEC ,- Univ. nožová hlava -4z 120x40x30 MAN ,- Univ. nožová hlava -2z-ALU 123x40x30 MEC ,- max.21 (HL) max.21 (HL) Sada atyp. nožů š.40 (2ks) HL ,- Sada atyp. nožů š.40 (2ks) HW 2.240,- Sada atyp. omezovačů š.40 (2ks) ocel 40 00,- Sada atyp. nožů š.0 (2ks) HL ,- Sada atyp. omezovačů š.0 (2ks) ocel ,- Univerzální nožové hlavy, určené k zakázkovému profilování tvrdo kovových břitů. Podle tvaru profilu se volí spodní, horní nebo oboustranné provedení. Jakost tvrdokovu je KCR 08, vhodná na rostlé dřevo, MDF i DTD. Předností hlav je hluboké uložení nožů v tělese, zabraňující deformaci tělesa při nahodilém přetížení. Mechanický posuv. Ocelové těleso. Ø 11 Ø 119 Do milimetrové sítě zakreslete Váš profil. Nožové osazení 0 40 šířka 40 nebo 0 šířka 40 nebo 0 Nožový plátek HW Nožová opěrka TyP: NH 40 - PROFILOVACÍ 21 Typ D max v d Materiál Obj. číslo Cena Kč NH 40 profilovací, oboustranná (hlava vč. klínů) 2z 11x40x30(40) ,- NH 40 profilovací, spodní (hlava vč. klínů) 2z 11x40x30(40) ,- NH 40 profilovací, horní (hlava vč. klínů) 2z 11x40x30(40) ,- Nože s vybroušeným profilem a opěrkou: Sada HW nožů š. 40 včetně opěrky, 2z HW 2.900,- Sada HW nožů š. 0 včetně opěrky, 2z HW 3.200,- Náhradní nože s vybroušeným profilem, bez opěrky: Sada HW nožů š. 40, 2z HW 1.90,- Sada HW nožů š. 0, 2z HW 2.300,- 7

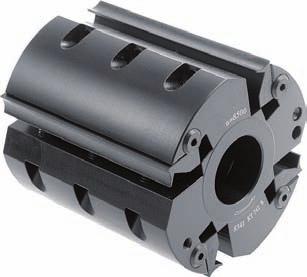

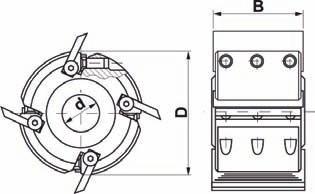

8 FRÉZOVACÍ HLAVY S VÝMĚNNÝMI NOŽI TyP: FRÉZOVACÍ HLAVY SE ZADNÍM DRáŽKOVáNÍM Hlavy jsou určené pro zakázkově profilované nože. Zadní drážkování zajišťuje nejpřesnější opakované upnutí a možnost po krocích nože vysouvat. Drážkování má 0 vrcholový úhel systém Weinig. Provedení: - čtyřnožové hlavy, při úsporném řešení lze osadit jen 2 protilehlé pozice, - boční aretace nožů dorazovým šroubem, - ocelové těleso, upínací ø40, - nulová linie na ø12 mm, - strojní posuv. Typ D B d Obj. číslo Cena Kč Hlava se zadním drážkováním x 40x ,- Hlava se zadním drážkováním 0 122x 0x ,- Hlava se zadním drážkováním x 80x ,- Hlava se zadním drážkováním x100x ,- Hlava se zadním drážkováním x130x ,- Hlava se zadním drážkováním x10x ,- Hlava se zadním drážkováním 0 122x0x ,- Hlava se zadním drážkováním x230x ,- TyP: BLANKETY S FIXAČNÍM RÝHOVáNÍM Jsou určené do hlav se zadním drážkováním. Drážkování má 0 vrcholový úhel systém Weinig. Blankety profilujeme podle přání zákazníka. Zadní drážkování zajišťuje nejpřesnější opakované upnutí a možnost po krocích nože vysouvat. Provedení: - HSS %W - kaleno a popuštěno na 9-3 HRc - dodávají se s výškou 0mm, 0mm a 70mm - tloušťka blanketu 8mm Poznámka: Cena zakázkového profilování na dotaz (závisí na složitosti tvaru). L 40 8 H Typ Výška Cena Kč Výška Cena Kč Výška Cena Kč Materiál Blanket rýhovaný 40x8 x 0 178,-- x 0 209,-- x ,-- HSS %W Blanket rýhovaný 0x8 x 0 27,-- x 0 313,-- x 70 30,-- HSS %W Blanket rýhovaný 80x8 x 0 3,-- x 0 4,-- x ,-- HSS %W Blanket rýhovaný 100x8 x 0 444,-- x 0 22,-- x 70 00,-- HSS %W Blanket rýhovaný 130x8 x 0 77,-- x 0 78,-- x ,-- HSS %W Blanket rýhovaný 10x8 x 0,-- x 0 782,-- x ,-- HSS %W Blanket rýhovaný 0x8 x 0 799,-- x 0 939,-- x ,- HSS %W Blanket rýhovaný 230x8 x ,-- x ,-- x ,-- HSS %W Výška 0: Výška 0: Výška 70: Max. hloubka profilu 1 mm 20 mm 33 mm Max. řezný průměr ø10 mm ø 0 mm ø 20 mm 8

9 FRÉZY NA DVEŘE TyP: POSUVNÉ DVEŘE HS PORTáL Dvojice fréz na drážky posuvných dveří. Fréza č.1 profiluje pojezdovou i zámkovou část, fréza č.2 prohlubuje drážku pro pojezdová kolečka. Výškově dodržují nulovou linii. Provedení: Žiletkové HW frézy Dvoubřité, většina nožů je 4x otočná Upínací ø30, na přání ø Typ D v d Mater. Obj. číslo Cena Kč Posuvné dveře profil 190x44x30(40) HW ,- Posuvné dveře prohloubení 24x33x30(40) HW ,- Náhradní díly: Žiletka L 142/U HW ,- Hákové nože š.3mm (pár) typ TP-1284/ HW 1.000,- 9

10 Provedení: Ocelová tělesa Upínané HSS a HL nože bez potřeby seřizování Montáž na pouzdrech, upínací o 30 nebo 40 mm Dodržují nulové linie Profily Dmax = 200, čepování Dmax = 320 Přiznané spáry Ruční posuv Souprava fréz na interiérové i domovní dveře opouští dosud zaběhnutou koncepci tzv. "úhlopříčně souměrných kontraprofilů" vyznačujících se tím, že na profil i spoj se používají tytéž frézy, pouze vzájemně prohozené. Protože taková koncepce velmi omezuje výběr profilů, přichází nový nástroj, který Vám umožní vyrábět Nástrojovou sadou vyrobíte: - dveře interiérové 40 až 4 mm se vsazenou výplní - dveře interiérové 40 až 4 mm s jednoduchým zasklením - dveře interiérové 40 až 4 mm kombinované (sklo + výplň) - dveře interiérové 40 až 4 mm se zalištovanou výplní - dveře domovní 0 až mm se zalištovanou termovýplní nebo izolačním dvojsklem Všechny tyto typy dveří mohou mít rohový spoj na: - hluboký čep délky až 12, cm - slepý čep - kolíkovaný spoj na hloubku profilu. Ke všem variantám je též samozřejmostí: - odřezávání zasklívací lišty - výroba obloukových vlysů podle šablony s odříznutím lišty stopkovou frézou. A aby toho nebylo málo, nabízíme: - ke dvěma sériově vyráběným profilům možnost zhotovení takřka libovolného tvaru podle Vašeho návrhu. 1. Vsazená výplň FRÉZY NA DVEŘE TyP: DVEŘE s průchozím čepem DVEŘE BEZ KOMPROMISŮ Varianty dveří (pro úsporu místa nejsou kreslena pouzdra): Jednoduché zasklení 2 4 Široká zasklívací lišta, respektující charakteristiku základního profilu 2 3. Kombinované dveře V místě dřevěné výplně se lišta po odříznutí zúží o 1 až 7 mm, v místě skla zůstane stejná jako v případě č. 2. Čepování zůstává stejné. 10

11 FRÉZY NA DVEŘE 4. Lištovaná výplň Úzká zasklívací lišta, respektující charakteristiku základního profilu 2 Úzké čepovací nože v horním nástroji jsou určené pro interiérové dveře. 4. Domovní dveře 8 Také zde je použita úzká zasklívací lišta. Vložená fréza rozšiřuje drážku pro použití izolačního dvojskla nebo tepelně izolační výplně Široké čepovací nože v horním nástroji jsou 8 určené pro domovní dveře a poskytují čepy přijatelné šířky. 9. Odřezávání rovné lišty 7. Obloukový vlys Odříznutí obloukové lišty 4 4 Frézování profilu probíhá podle stejné šablony, jaká se použije pro odříznutí lišty stopkovými frézami. a) Frézování žlábku b) Odříznutí lišty Lišta se odřezává stopkovou frézou mm, nadvakrát s přidáním hloubky Opěrný kroužek 20 Opěrný kroužek

12 SÉRIOVÉ PROFILY 1 : 1 Profil B: FRÉZY NA DVEŘE Profil R: PROGRAM ZAKÁZKOVÝCH PROFILŮ Do milimetrové sítě můžete nakreslit profil podle Vašeho přání. Přiznané spáry R 2 mm mohou být větší, nebo nemusejí být vůbec. Vsazená výplň Široká lišta Úzká lišta Typ Materiál Obj. číslo Cena Kč DVEŘE s průchozím čepem - základní sada pro vsazenou výplň HSS, HL ,- - varianta s noži tvrdokovovými HW ,- Obsahuje: 4 frézy (č. 1 až 4), 2 upínací pouzdra, opěrné ložisko, sadu mezikroužků, nožové osazení pro jeden sériový profil DVEŘE s průchozím čepem HSS, HL ,- - rozšíření pro zasklení a domovní dveře (doplněk k zákl. sadě) - varianta s noži tvrdokovovými HW ,- Obsahuje: fréz (č. až 9), 2 stopkové frézy (10 a 11), upínací pouzdro pro odřezávání lišty, nožové osazení pro jeden sériový profil, sadu mezikroužků Doplňky pro změnu profilu a další příslušenství: Sériové profilové nože pro základní sadu (komplet) 4.880,- Sériové profilové nože pro rozšíření (komplet) 2.00,- Zakázkové profilové nože pro základní sadu (komplet).940,- Zakázkové profilové nože pro rozšíření (komplet) 3.20,- Příslušenství ke stopkovým frézám (2 x opěrný kroužek a univ. upínací deska) 1.240,- Pracovní stolek pro odřezávání lišty stopkovými frézami 9.99,- 12

13 FRÉZY NA DVEŘE DVEŘE s průchozím čepem - výběr z již dodaných zakázkových profilů Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Atypický profil Profily, řešené pouze pro vsazenou výplň: Atyp. pr Atyp. pr Atyp. pr Atyp. pr Pozn: Tyto nože se neudržují na skladě. Dodací lhůta: HSS... 2 týdny HW týdny Cena podle individuální kalkulace

14 FRÉZY NA DVEŘE DVEŘE s průchozím čepem - náhradní díly Poznámka: Nože jsou vyobrazené s profilem B, profil R je uveden pouze v ceníku. Nůž profilovací Nůž profilovací Nůž čepovací Nůž čepovací Nůž profilovací základní horní základní spodní základní horní základní spodní široké zasklívací lišty Nůž profilovací Nůž čepovací Nůž čepovací Nůž profilovací Nůž na žlábek úzké zasklívací do polodrážky úzký do polodrážky k rozšíření drážky odřezávání lišty lišty široký pro výplň Nůž na drážku Nůž na drážku Nůž na drážku Stopková fréza Stopková fréza pro výplň horní pro výplň spodní pro sklo na odřezávání lišty na žlábek odřezávací lišty Typ Materiál Obj. číslo Cena Kč Nůž Profil B Profil R za 1 kus 1-1 HL ,- 2-1 HL ,- 3-1 HL ,- 4-1 HL ,- -1 HL ,- -2 HL ,- -1 HL ,- -2 HL ,- 7-1 HL ,- 8-1 HL ,- 2-2 HSS ,- 1/-2 HSS ,- 2-3 HSS ,- Stopka HSS ,- Stopka R2 HSS ,- Typ Materiál Obj. číslo Cena Kč Nůž Profil B Profil R za 1 kus 1-1 HW ,- 2-1 HW ,- 3-1 HW ,- 4-1 HW ,- -1 HW ,- -2 HW ,- -1 HW ,- -2 HW ,- 7-1 HW ,- 8-1 HW ,- 2-2 HW ,- 1/-2 HW ,- 2-3 HW ,- Stopka HW ,- Pila na odřezávání lišty DVEŘE s průchozím čepem 1.70,- Poznámka: Ceny omezovačů jsou 3% ceny HL nožů. Omezovače nemají objednací čísla. 14

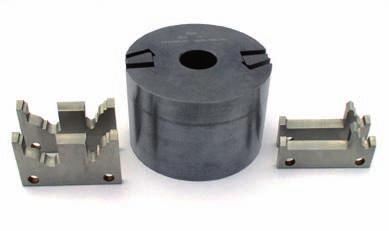

15 Hlava s výměnnými noži na profil a spoj domovních dveří s odřezávanou lištou a s přiznanou spárou. Rohový spoj je na vsazené pero, nebo kolíkovaný. Dodává se 1 hlava B-80 a 2 sady nožů. Určeno pouze na masiv, nikoli na MDF! Provedení: Ocelové těleso Upínané HL nože Strojní posuv Poznámky: 1) Výška lišty závisí na způsobu odřezávání: U rovných vlysů použijte pilu s=2,8 mm, lišta bude 19mm vysoká. U obloukových vlysů odřezávejte stopkovou frézou ø mm, lišta bude 17 mm vysoká. 2) Spodní radius na liště je nutné udělat na druhou operaci. Zaoblovací fréza na něj není součástí dodávky. Obloukový vlys Přímý vlys PROFIL FRÉZY NA DVEŘE TyP: DOMOVNÍ DVEŘE BEZ ČEPOVáNÍ KONTRAPROFIL Profily 1:1 PROFIL A R2, PROFIL B PROFIL C PROFIL E Typ D v d Materiál Obj. číslo Cena Kč Hlava B ,- Sada nožů A (profil + K-profil) HL ,- Sada nožů B (profil + K-profil) HL ,- Sada nožů C (profil + K-profil) HL ,- Sada nožů E (profil + K-profil) HL ,- Pila 200 2,8 30-1WZ HW 391WZ ,- Stopková fréza ø HSS ,- 1

16 Hlava s výměnnými noži na profil a spoj interiérových dveří s odřezávanou lištou a přiznanou spárou. Rohový spoj kolíkovaný. Dodává se 1 upínací hlava, 2 sady nožů a drážkovací pila. Určeno na masiv, nikoli MDF! Provedení: Poznámky: FRÉZY NA DVEŘE TyP: VNITŘNÍ DVEŘE BEZ ČEPOVáNÍ Ocelové těleso, upínací HL nože, strojní posuv. Určeno pro tloušťku dveří 42 mm. Lištu je možné zúžit až na 1 mm, současně s tím klesá její výška (viz profily 1:1). Upínací hlava je společná se sadou Obložkový rám v nožích (str. 28). 2, Sekání kontraprofilu Zaoblení zaskl.lišty Profilování Proříznutí drážky Odříznutí lišty 2, 1 21 Sériové profily 1: ,7 14, 17 1 PROFIL A PROFIL B PROFIL C PROFIL PROFIL E E PROFIL PROFIL T T 10 Upínací hlava je společná se sadou Obložkový rám ve výměnných nožích (str. 28) Typ Mat. Obj. číslo Cena Upínací hlava , ,7 13, , 14, Sada nožů A HL ,- Sada nožů B HL ,- Sada nožů C HL ,- Sada nožů E HL ,- Sada nožů T HL ,- Drážkovací pila HW FZ200 90,- 1

17 TyP: NáBYTKOVÉ ÚCHYTKY FRÉZY NA DVEŘE Slouží k frézování profilové úchytky na zásuvkové čelo, případně na křídlo nábytkových dveří. Dodává se v provedení pro obráběcí centra (označení CNC), nebo pro spodní frézku (označení SF). Provedení: Ocelové těleso Dvouzubá fréza Upínané tvrdokovové (HW) plátky, bez potřeby seřizování. NOVÉ CNC Upínací stopka d=20 mm Pracovní průměr D=8 mm Otáčky max /min. Strojní posuv Váha 0,7 kg SF Upínací průměr 30 mm (na přání 40 mm) Pracovní průměr D=10 mm Otáčky max /min. Strojní posuv 9, 9, Profily 1:1 22 A- A B- B Fréza pro obráběcí centra (CNC): Ø20 Typ Materiál Obj. číslo Cena Fréza na úchytky CNC, bez nožů ,- Profilové nože: Nůž A-CNC (1 kus) HW 41 NC A 70,- Nůž B-CNC (1 kus) HW 41 NC B 70,- Nůž A22-CNC (1 kus) HW 41 NC A22 70,- Nůž B22-CNC (1 kus) HW 41 NC B22 70,- Kompletní sada (fréza + všechny nože, zvýhodněná cena): Fréza na úchytky CNC sada HW ,- 20 Ø8 Ø30 (40) Ø10 Fréza pro spodní frézky (SF): Typ Materiál Obj. číslo Cena Fréza na úchytky SF, bez nožů ,- Profilové nože: Nůž A- SF (1 kus) HW 3 SF A 70,- Nůž B- SF (1 kus) HW 3 SF B 70,- Nůž A22- SF (1 kus) HW 3 SF A22 70,- Nůž B22- SF (1 kus) HW 3 SF B22 70,- Kompletní sada (fréza + všechny nože, zvýhodněná cena): Fréza na úchytky SF sada HW ,- 17

18 FRÉZY NA DVEŘE KUCHYňSKá DVÍŘKA - RáMEČEK MĚLKÝ ČEP Sadou zhotovíte profil a spoj kuchyňských (nábytkových) dvířek, s rohovým spojem na hloubku profilu (12mm). Šířku drážky můžete zvolit nebo mm beze změny upínacích těles. Provedení: Ocelová tělesa Tvrdokovové žiletky, opakovaně ostřitelné Ruční posuv, na dřevo i MDF výměnných profilů Volitelná přiznaná spára Upínání d = 30 (40), Dmax = 1 mm n = ot./min. Poznámka: Volbu šířky drážky ( nebo mm) uveďte při objednání. Se sadou se dodává 1 profil podle Vaší volby. Sadou můžete vyrábět rámečky kuchyňských a nábytkových dvířek ve čtyřech variantách: - vsazená nebo lištovaná výplň. - s přiznanou spárou nebo bez ní. MAX. 29 MAX. 29 Rohový spoj: Sestava pro vsazenou výplň, bez přiznaných spár: 12 MAX. 29 MAX Sestava pro lištovanou výplň, bez přiznaných spár: 12 MAX. 29 MAX mm verze mm verze 12 Profil s použitím doplňkové frézy na přiznanou spáru (na jednu operaci): R 1, Typ D v d Mat. Obj. číslo Cena Kč Kuchyňská dvířka profil B, sada (40) HW ,- Kuchyňská dvířka profil C, sada (40) HW ,- Kuchyňská dvířka profil H, sada (40) HW ,- Kuchyňská dvířka profil K, sada (40) HW ,- Kuchyňská dvířka profil L, sada (40) HW ,- Typ Obj. číslo Cena Samostatné profilové nože: Nůž profil B, dráž. mm ,- Nůž profil C, dráž. mm ,- Nůž profil H, dráž. mm ,- Nůž profil K, dráž. mm ,- Nůž profil L, dráž. mm ,- Typ Obj. číslo Cena Samostatné profilové nože: Nůž profil B, dráž. mm ,- Nůž profil C, dráž. mm ,- Nůž profil H, dráž. mm ,- Nůž profil K, dráž. mm ,- Nůž profil L, dráž. mm ,-

19 Sadou zhotovíte profil a spoj kuchyňských (nábytkových) dvířek, s rohovým spojem na čep dlouhý až 43 mm. Šířku drážky můžete zvolit nebo mm beze změny upínacích těles. Provedení: Ocelová tělesa Tvrdokovové žiletky, opakovaně ostřitelné Ruční posuv, na dřevo i MDF výměnných profilů Volitelná přiznaná spára Upínání d = 30 (40), Dmax = 1 mm n = ot./min. Poznámka:Volbu šířky drážky ( nebo mm) uveďte při objednání. Se sadou se dodává 1 profil podle Vaší volby. Sadou můžete vyrábět rámečky kuchyňských a nábytkových dvířek ve čtyřech variantách: - vsazená nebo lištovaná výplň. - s přiznanou spárou nebo bez ní. max.43 Sestava pro vsazenou výplň, bez přiznaných spár: 12 MAX. 29 MAX. 29 Rohový spoj: max.31 FRÉZY NA DVEŘE KUCHYňSKá DVÍŘKA - RáMEČEK HLUBOKÝ ČEP MAX. 29 MAX Sestava pro lištovanou výplň, bez přiznaných spár: 12 MAX. 29 MAX mm verze mm verze MAX. 43 V rohu se drážka prohloubí na druhou operaci drážkovací frézou ø min.140mm nebo se čep odsadí a zadlabe. Profil s použitím doplňkové frézy na přiznanou spáru (na jednu operaci): R 1, R 1, Typ D v d Mat. Obj. číslo Cena Kč Kuchyňská dvířka profil B, sada (40) HW ,- Kuchyňská dvířka profil C, sada (40) HW ,- Kuchyňská dvířka profil H, sada (40) HW ,- Kuchyňská dvířka profil K, sada (40) HW ,- Kuchyňská dvířka profil L, sada (40) HW ,- Typ Obj. číslo Cena Samostatné profilové nože: Nůž profil B, dráž. mm ,- Nůž profil C, dráž. mm ,- Nůž profil H, dráž. mm ,- Nůž profil K, dráž. mm ,- Nůž profil L, dráž. mm ,- Typ Obj. číslo Cena Samostatné profilové nože: Nůž profil B, dráž. mm ,- Nůž profil C, dráž. mm ,- Nůž profil H, dráž. mm ,- Nůž profil K, dráž. mm ,- Nůž profil L, dráž. mm ,- 19

20 Vsazená výplň, přiznaná spára max. 43mm B C H K L VARIANTy PROFILŮ DVÍŘEK V MĚŘÍTKU 1 : 1 Lištovaná výplň, přiznaná spára Vsazená výplň, bez přiznané spáry Lištovaná výplň, bez přiznané spáry max. 31mm B C H K L B C H K L B C H K L 20

21 FRÉZY NA KUCHYňSKá DVÍŘKA TyP: KUCHYňSKá DVÍŘKA Provedení: Duralová tělesa Tvrdokovové žiletky, opakovaně ostřitelné Na dřevo i MDF Horní nebo Spodní braní (nutno uvést v objednávce) Ruční posuv n=00 až 8000 ot./min Poznámka: Dodávají se buď samostatné profilové frézy (Horní nebo Spodní braní), nebo kompletní nástrojové sady (Horní nebo Spodní braní, viz foto). Sadou pro spodní braní se profiluje a zaobluje rádiusem R2 viz obr. 1. Sadou pro horní braní se profiluje, zaobluje rádiusem R2 a může se dělat drážka pro výplň viz obr. 2. Obě sady obsahují odvalovací ložisko, které umožňuje kopírovat tvar dvířek. Doplňky a náhradní díly: Profilový nůž (obloukový) Obloukový výběh SPODNÍ BRANÍ samostatný profil HORNÍ BRANÍ samostatný profil Horní braní obj. č (obloukový) obj. č (šikmý) Profilový nůž (šikmý) Šikmý výběh Spodní braní obj. č (obloukový) obj. č (šikmý) obj.č Typ D v d Mat. Obj. číslo Cena Kč Kuchyňská dvířka - hlavní profil, horní braní 0 x 27 x 30(40) HW ,- Kuchyňská dvířka - hlavní profil, spodní braní 0 x 27 x 30(40) HW ,- Kuchyňská dvířka - nástrojová sada, horní braní HW ,- (hlavní profil, zaoblovací fréza, drážkovací fréza, kopírovací ložisko, mezikroužky) Kuchyňská dvířka - nástrojová sada, spodní braní HW ,- (hlavní profil, zaoblovací fréza, kopírovací ložisko, mezikroužky) Doplňky a náhradní díly: Kuchyňská dvířka - zaoblovací fréza, horní braní 10,4 x x 30(40) HW ,- Kuchyňská dvířka - zaoblovací fréza, spodní braní 10,4 x x 30(40) HW ,- Kuchyňská dvířka - drážkovací fréza (pouze pro horní braní) 120 x 4 x 30(40) HW ,- Profilový nůž obloukový - Spodní braní HW ,- Profilový nůž obloukový - Horní braní HW ,- Profilový nůž šikmý - Spodní braní HW ,- Profilový nůž šikmý - Horní braní HW ,- Drážkovač NF-20 HW ,- Zaoblovač FKB R2 HW ,- Předřez L141 HW ,- Upínací šroub profilového nože (M 10 TX2) ,- Upínací šroub pro předřez L 141 a drážkovač NF-20 (M4 0, 3,2) ,- Upínací matice předřezu L ,- Upínací matice drážkovače NF ,- Upínací šroub pro KFB R ,- 21

22 TyP: VP - 0 (MODEL 2000) FRÉZY NA VÝPLNĚ Provedení: Duralové těleso Upínané HL nebo HW (tvrdokov) profilové nože s omezovači Možnost výměny několika sériových profilových nožů, všechny čelní a obvodové nože jsou mezi sebou navzájem zaměnitelné. Výroba zakázkových nožů n=4.300 až.00 ot./min Horní nebo Spodní braní (nutno uvést v objednávce). Ruční posuv. Upozornění: Nástroj se dodává s jednou sadou nožů podle přání zákazníka, nebo v kazetě se všemi profily. Poznámka: Norma EN 847-1, stanovující požadavky na bezpečnost dřevoobráběcích nástrojů, si vynutila rekonstrukci frézy VP-0. Podařilo se přitom zachovat dědičnost nožů a omezovačů pro obě stará provedení - nové obvodové nože lze bez úpravy použít do starých fréz, čelní se nemění. Profily 1 : 1 A B C R S max.0 (Zvlášť vhodné pro tenké výplně.) Upínací šroub čelních nožů (též pro model 98) Seřizovací šroub čelních nožů H i S : obj.č H i S : obj.č Doplňky a náhradní díly Čelní nože s vlnou (Horní nebo Spodní) HSS Obvodové nože s omezovači (H nebo S) Pozn: Obvodové nože lze objednat také bez omezovačů. HW H: obj.č S: obj.č H: obj.č S: obj.č Profil A HSS HW Profil B HSS HW Profil C HSS HW Profil R HSS HW Profil S HSS HW H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S: H: S:

23 Doplňkové čelní nože - ukázky profilů 1:1 Alternativa se šikmými čelními noži: A, též též B,C,R C, nebor Snebo S A, též B, C, R nebo S A, též B,C,R nebo S max. max.0 Alternativa s noži se zkrácenou vlnou: (vhodné pro nábytková dvířka) 2 FRÉZY NA VÝPLNĚ max.0 max Náhradní díly pro stará provedení: Čelní nože šikmé (Horní nebo Spodní) H: obj.č HSS S: obj.č H: obj.č HW S: obj.č Čelní nože se zkrácenou vlnou (H nebo S) H: obj.č HSS S: obj.č H: obj.č HW S: obj.č Upínací šroub čelních nožů (model 9) H i S : obj.č Upínací klíny úplné (model 9 a 98) H i S : obj.č Typ D v d Mat. Obj. číslo Cena Kč VP - 0/A HL, HSS H: S: ,- VP - 0/B HL, HSS H: S: ,- VP - 0/C HL, HSS H: S: ,- VP - 0/R HL, HSS H: S: ,- VP - 0/S HL, HSS H: S: ,- VP - 0 v kazetě se všemi profily (VÝHODNÁ CENA!) HL, HSS H: S: ,- VP - 0 s jedním libovolným profilem HW.700,- VP - 0 v kazetě se všemi profily (VÝHODNÁ CENA!) HW H: S: ,- Doplňky a náhradní díly: Čelní nože s vlnou, (pár) HSS H: S: ,- Čelní nože šikmé (pár) HSS H: S: ,- Čelní nože se zkrácenou vlnou (pár) HSS H: S: ,- Čelní nože s vlnou, tvrdokovové (pár) HW H: S: ,- Čelní nože tvrdokovové šikmé (pár) HW H: S: ,- Čelní nože tvrdokovové se zkrácenou vlnou (pár) HW H: S: ,- Obvodové nože s omezovači, profil A (sada) HL H: S: ,- Obvodové nože s omezovači, profil B (sada) HL H: S: ,- Obvodové nože s omezovači, profil C (sada) HL H: S: ,- Obvodové nože s omezovači, profil R (sada) HL H: S: ,- Obvodové nože s omezovači, profil S (sada) HL H: S: ,- Obvodové nože s omezovači, zakázkový profil (sada) HL 1.90,- Obvodové nože tvrdokovové, s omezovači, profil A (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil B (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil C (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil R (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, profil S (sada), HW H: S: ,- Obvodové nože tvrdokovové, s omezovači, zakázkový profil (sada) HW 2.900,- Obvodové nože bez omezovačů, všechny profily vyjma zakázkových HL 720,- Obvodové nože tvrdokovové bez omezovačů, všechny profily vyjma zakázkových HW 1.420,- Seřizovací šroub čelních nožů (stejný pro všechny modely) ,- Upínací šroub čelních nožů (též pro model '98) ,- Doplňky a náhradní díly pro stará provedení (modely '9 a '98): Upínací šroub čelních nožů (pouze pro model '9) ,- Upínací klíny úplné (pár) ,- 23

24 FRÉZY NA VÝPLNĚ TyP: VP 4 HW Fréza na výplně kuchyňských a nábytkových dvířek. Tvrdokovové žiletky, vhodné na masiv i MDF. Poloha nožů je dána upnutím, bez potřeby seřizování. Provedení: Duralové těleso Upínané HW nože, opakovaně ostřitelné sériových profilů Spodní braní Upínací průměr 30 mm Pracovní průměr max. 11 mm Ruční posuv Poznámka: Fréza se dodává s jedním profilem podle volby zákazníka, nebo se všemi profily v kazetě za zvýhodněnou cenu. A R10 max.4 Dmax=11 PROFILy VÝPLNÍ V MĚŘÍTKU 1 : 1 B C R R4 R7 R4 7 max.4 max.4 2, max.4 S max.4 Typ Materiál Obj. číslo Cena Fréza VP-4/A (osazená noži) HW ,- Fréza VP-4/B (osazená noži) HW ,- Fréza VP-4/C (osazená noži) HW ,- Fréza VP-4/R (osazená noži) HW ,- Fréza VP-4/S (osazená noži) HW ,- Fréza se všemi profily nožů: Fréza VP-4 kazeta ,- Náhradní díly Obj.č. Cena Nůž profil A ,- Nůž profil B ,- Nůž profil C ,- Nůž profil R ,- Nůž profil S ,- Upín. šroub M4 8-T ,- 24

25 TyP: OBLOŽKOVÝ RáM 2mm pro bezfalcové dveře FRÉZY NA DVEŘE Tři sady žiletkových fréz na rám bezfalcových dveří. Majitelům sady Obložkový rám 2mm postačí dokoupit jednu frézu + mezikroužky a mohou svoji současnou sadu přestavět na bezfalcovou. Provedení: Ocelové těleso, dvoubřité frézy Upínané HW žiletky bez potřeby seřizování Montáž na pouzdrech ø30 nebo 40 Ruční posuv Dodržují nulové linie Použití: Na rostlé i aglomerované dřevo Profil 1 37 L 142 L 7, KR Profil Profil Profil Profil 1 Profil KR.2, TP 28 L 20 KR. 4, Majitelům sady Obložkový rám 2 mm (str.27) stačí dokoupení frézy č. 311, aby si svoji sadu přestavěli na Obložkový rám pro bezfalcové dveře. Typ D v d Mat. Obj. číslo Cena Kč Obložka pro bezfalcové dveře, profil 1 190x70x30(40) HW ,- Obložkový rám 2 mm, profil 2 12x70x30(40) HW ,- Obložkový rám 2 mm, profil 3 10x70x30(40) HW ,- Souprava Obložkový rám pro bezfalcové dveře HW 2.700,- Fréza č. 311 (změna na bezfalcové dveře) HW ,- Pozn: Nástroje lze osadit speciálními břity na MDF! 2

26 OBLOŽKOVÝ RáM TyP: OBLOŽKOVÝ RáM 22 MM ŽILETKOVÝ Provedení: Ocelové těleso Upínané tvrdokovové plátky Dvoubřité frézy Montáž na pouzdrech 30 nebo 40 mm (nutno uvést v objednávce) Dodržují nulové linie Ruční posuv Upozornění: Dokoupením jednoho nástroje lze sadu změnit na šířku 2 mm. Profil 1 KR. 4,8 KR. 4,8 Profil 3 Profil 2 Profil 1 Profil 3 Profil 2 KR. 4,8 Profil 3 Dokoupením frézy č.88 a její výměnou za frézu č.8 lze sadu změnit na šířku 2 mm (viz sousední strana). Typ D v d Mat. Obj. číslo Cena Kč Obložkový rám 22 mm žiletkový profil (40) HW ,- profil (40) HW ,- profil (40) HW ,- Souprava 2.700,- Fréza č.88 (změna na 2 mm) HW ,- Pozn: Nástroje lze osadit speciálními břity na MDF! 2

27 OBLOŽKOVÝ RáM TyP: OBLOŽKOVÝ RáM 2 MM ŽILETKOVÝ Provedení: Ocelové těleso Upínané tvrdokovové plátky Dvoubřité frézy Montáž na pouzdrech 30 nebo 40 mm (nutno uvést v objednávce) Dodržují nulové linie Ruční posuv Upozornění: Dokoupením jednoho nástroje lze sadu změnit na šířku 22 mm. Profil 1 KR. 4,8 Profil Profil Profil 1 Profil 3 Profil KR. 4,8 Profil 3 Dokoupením frézy č.8 a její výměnou za frézu č.88 lze sadu změnit na šířku 22 mm (viz sousední strana). Dokoupením frézy č.311 a její výměnou za frézu č.83 a 84 lze sadu změnit na Obložkový rám pro bezfalcové dveře (strana 2). Typ D v d Mat. Obj. číslo Cena Kč Obložkový rám 2 mm žiletkový profil (40) HW ,- profil (40) HW ,- profil (40) HW ,- Souprava 2.700,- Fréza č.8 (změna na 22 mm) HW ,- Fréza č. 311 (změna na bezfalcové dveře) HW ,- Pozn: Nástroje lze osadit speciálními břity na MDF! 27

28 TyP: OBLOŽKOVÝ RáM 22mm ve výměnných HL nožích FRÉZY NA DVEŘE Dvoubřitá hlava s masivními (s=8mm) profilovými HL noži umožňuje vyrobit obložkový rám se zaoblenými hranami R3, a s montážními náběhy. Nože lze až 20x ostřit z čela. Nejzatíženější část nástroje je osazena HW nožem. Provedení: Ocelové těleso, dvoubřitá fréza Upínané HL nože bez potřeby seřizování Drážkovací 4mm HW nůž Upínání ø30, na přání ø40 Mechanický posuv Použití: Na rostlé dřevo R3, 12, 2, Postup výroby: Ø172 Upínací hlava je společná se sadou Vnitřní dveře bez čepování (str. 1). Typ D v d Mat. Obj. číslo Cena Kč Upínací hlava ,- Obložkové nože, sada (2ks) 172xx30(40) HL ,- Drážkovací nože 4mm, sada (2ks) 10x70x30(40) HW ,- Souprava Obložkový rám ve výměnných nožích HL, HW ,- 28

29 TyP: ČEPOVáNÍ DVEŘÍ Dvojice čepovacích fréz s nastavitelnou šířkou čepu mm a s přestavitelnými zaoblovači R3 pro přiznanou spáru. Čep se zadlabává, nebo se samostatný čepovák může použít na vysekání rozporu. Pracovní průměr 320 mm. Součástí sady jsou mezikroužky pro nastavení šířky po 2 mm. Poznámka: Místo R3 lze montovat zaoblovače R2 Provedení: 2 zubé frézy, žitetkové, upínací ø30, na přání ø40 n = až ot./min. 12 FRÉZY NA DVEŘE R3 (R2) R3 (R2) Typ D v d Mat. Obj. číslo Cena Kč Čepování dveří CFZ-320-R 320x4x30(40) HW ,- Náhradní díly Žiletka L 19,4 HW ,- Žiletka L 142 U HW ,- Zaoblovací nůž FKB (R3 nebo R2) HW 330,- TyP:VNĚjŠÍ PROFIL DVEŘÍ - ŽILETKOVÝ Dvojice fréz na vnější profil dveří, osazená tvrdokovovými žiletkami. Sadu lze nastavit na sílu dveří 40-4 mm pomocí mezikroužků. Provedení: Upínané tvrdokovové břity, hrany zaoblené R2, Dvoubřitý nástroj Upínací průměr 30 nebo 40 mm Montáž na pouzdru Ruční posuv Typ D v d Mat. Obj. číslo Cena Kč Vnější profil dveří (40) HW ,- Náhradní díly Žiletka NU ,- Žiletka NU ,- Předřez L 142 U ,- Zaoblovač FKB R2 (lze 20 ostřit) ,- 29

30 ČEPOVACÍ FRÉZY TyP: CF - HM Provedení: Tříbřité nástroje s omezovači Pájený tvrdokov Ruční posuv Upozornění: Nástroje jsou určené rovněž k úpravám podle přání zákazníka. Lze měnit: - rovné ostří na šikmé - zmenšit průměr až o 8 mm - zmenšit šířku až o 1,0 mm D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- Ceník úprav: Změna průměru s rovným ostřím 0,- Změna průměru se šikmým ostřím 800,- Změna šířky 40,- TyP: CFST-200, 220, 20 žiletková Dvojice čepovacích fréz s nastavitelnou šířkou 8 1 mm. Dodává se s pracovním průměrem 200, 220 a 20 mm. Součástí sady jsou mezikroužky pro nastavení šířky po 0,1 mm. Provedení: 2 zubé frézy, žitetkové upínací ø30, na přání ø40 max.77 PŘÍKLAD POUŽITÍ ø200 - ø220 - ø max.77 (ø20) max.2 (ø220) max.2 (ø200) 1-23 Typ D v d Mat. Obj. číslo Cena Kč Čepovací fréza CFST x23x30(40) HW ,- Čepovací fréza CFST x23x30(40) HW ,- Čepovací fréza CFST-20 20x23x30(40) HW ,- Náhradní díly Žiletka L 7, U HW ,- Žiletka L 142 U HW ,- 30

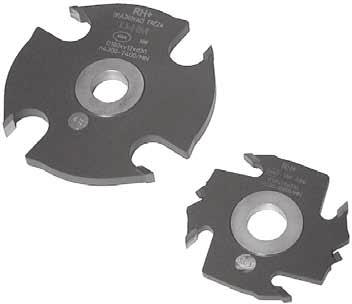

31 DRáŽKOVACÍ FRÉZY TyP: DRáŽKOVACÍ DRáŽKOVACÍ S PŘEDŘEZY NOVÉ Provedení: Čtyřbřité nástroje s omezovači Varianta bez předřezů nebo s předřezy. Pájený tvrdokov Upínací průměr 30 mm Ruční posuv Frézy bez předřezů, označ. D-HM: D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- Frézy s předřezy, označ. D-HM-P: D v d Mat. Obj. číslo Cena Kč HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW , HW ,- 31

32 TyP: DFZ 12, DFZ 10 DRáŽKOVACÍ FRÉZY Provedení: Tvrdokovové žiletky, oboustranné předřezy Pracovní průměr 12 mm, šířka 4 až 20 n = ot./min. Pracovní průměr 10 mm, šířka 8 až 20 n = ot./min. Šířky 4 až dvoubřité, šířky 8 až 20 čtyřbřité Upínací průměr 30mm, na přání 40mm Ruční posuv Použití: Na rostlé i aglomerované dřevo. Upozornění: Na přání lze frézy šířky 8 až 20 osadit speciálními žiletkami na MDF nebo lamino, které mají několikanásobnou životnost oproti standardním tvrdokovům. ø 12 ø 10 Náhr. díly Typ Obj. číslo Cena Typ Obj. číslo Cena Obj.č. Cena DFZ ,- (šířka 4 není) NF-20 13,- DFZ ,- (šířka není) NF-2 1,- DFZ ,- (šířka není) NF ,- Společné náhradní díly pro šířky 4 až mm: Předřezový nůž L ,- Upínací šroub pro L141 a NF ,- Upínací šroub pro NF-2, NF ,- Upínací matice předřezu L ,- Upínací matice drážkovače ,- DFZ ,- DFZ ,- L 7, 31,- DFZ ,- DFZ ,- L 9, 7,- DFZ ,- DFZ ,- L 11,4 108,- DFZ ,- DFZ ,- L 13,4 11,- DFZ ,- DFZ ,- L 1,4 123,- DFZ ,- DFZ ,- L 17,4 123,- DFZ ,- DFZ ,- L 19,4 123,- Společné náhradní díly pro šířky 8 až 20 mm: Předřezový nůž L 142 U ,- Upínací šroub předřezu M ,- Upínací šroub M (pro šířky 8, ) ,- Upínací šroub M (pro šířky 10, 12, 14, 1, 20) ,- Náhradní díly: Nože Drážkovač NF - 20 NF - 2 NF - 30 Nůž L 7, až L 19,4 Předřez L 141, L 142 Upínací prvky obj. č (M) obj. č (M) obj. č (M 7) obj. č (L=3,2) obj. č (L=4,2) obj. č (o/ = 9,8) obj. č (o/ = 11,8) 32

33 DRáŽKOVACÍ FRÉZY, ÚHLOVÉ FRÉZY TyP: DFST-4, DFST-8, DFST-X1 Stavitelné drážkovací frézy Provedení: Tvrdokovové žiletky, oboustranné předřezy Pracovní průměr 10mm, upínací průměr 30mm, na přání 40mm n = ot./min Dvoubřité nástroje Ruční posuv Rozsah šířek: DFST-4 4 až 7, mm DFST-8 8 až 1 mm Vložná fréza DFST-X1 zvětšuje rozsah stavitelných drážkovaček o dalších 8 mm. Nastavení šířky po 0,1 mm se provádí ocelovými kroužky, které jsou součástí dodávky. Typ D v d Mat. Obj. číslo Cena Kč Sada DFST-4 10 (4-7,) 30(40) HW ,- Sada DFST-8 10 (8-1) 30(40) HW ,- Vložná fréza DFST-X (40) HW ,- Náhradní díly: Stejné jako u fréz DFZ TyP: UFZ 4 PL, UFZ 30PL Žiletkové úhlové frézy 4 a 30. Používají 4 otočné tvdokovové žiletky, které lze opakovaně ostřit. Provedení: Ocelové těleso Dvoubřitý nástroj Pracovní průměr 148mm Upínací průměr 30mm, na přání 40mm Ruční posuv HORNÍ I SPODNÍ BRANÍ V jednom NáSTROjI! Frézy mají nožová lůžka pro horní i spodní braní, stačí přemontovat plátky a máte nástroj s opačným chodem. Typ D v d Mat. Obj. číslo Cena Kč UFZ 4 PL ,3 30(40) HW ,- UFZ 30 PL , 30(40) HW ,- náhradní díly: žiletka univerzální (L 142 U) HW ,- žiletka na MDF (L 142 MDF) HW ,- žiletka na DTD a LAMINO (L142 DTD) HW ,- upínací šroub žiletek M 11 HW ,- 33 Náhradní díly: žiletka předřezová L 142 upín. šroub M 11 obj. č

34 FALCOVACÍ FRÉZY Sortiment falcovacích hlav s výměnnými HW noži (žiletkami). Jsou určené pro ruční i strojní posuv. U většiny fréz lze na přání zvětšit upínací průměr (uvedeno v závorce). S výjimkou typu NH 0-M/Alu je možné všechny frézy osadit tvrdokovem Universálním, na MDF nebo na DTD a lamino (viz str. 84). Falcovačky dodáváme se zuby střídavě šikmými (tab. č.1) nebo rovnými (tab. č.2). Střídavě šikmý zub je zvlášť vhodný na masiv, přímý zub na lamino. Tabulka 1: Typ D v d Charakteristika Náhr.díly Cena Kč NH 30-U/Alu (40) Čtyřzubá fréza s předřezy pro universální použití Obj.č na spodních frézkách. Duralové těleso. 1,, 8, ,- NH 0-T/Alu Obj.č NH 0-T/Fe Obj.č (40) Čtyřzubá fréza s předřezy pro universální použití na spodních frézkách. Duralové těleso. 2,, 8, , (40) Stejná jako předchozí, pouze těleso je ocelové. 2,, 8, ,- Čtyřzubá fréza s předřezy, zvlášť vhodná na měkký masiv, u kterého dává lesklý povrch bez broušení. NH 0-M/Alu (40) Nelze použít na MDF a DTD.Duralové těleso. Obj.č Na přání lze osadit žiletkami na tvrdý masiv (L0/4 -T) za stejnou cenu. Stejná jako předchozí, pouze doplněná NH 0-M/D drážkovacími noži š. 4 nebo mm (podle přání) (40) Obj.č Po demontáži nožů se fréza použije jako běžná falcovačka NH 0/80-U/Alu Čtyřzubá fréza s předřezy, s extrémně malým Obj.č průměrem. Hodí se jako kopírovací. NH 0/80-NC 80 0 (stopka) Varianta předchozí frézy, doplněná stopkou pro Obj.č práci na CNC strojích Vysoký hoblovací válec na spodní frézky nebo NH 100-U/Alu Obj.č (40) čtyřstranky (s upínáním d=40) NH 0/10-Alu Obj.č (0) Duralové těleso. Šestizubý hoblovací válec do čtyřstranky pro velký výkon při úběru materiálu Duralové těleso. 3,, 8, 12, 14 3,, 8, ,-.300,- 2,, 8, ,- 2,, 8, ,-,, 8, ,- 4,, 8, ,- NH 30-U/Alu NH 0-T/Fe,Alu NH 0-M/Alu NH 0-M/D NH 0/80-U/Alu NH 0/80-NC NH 100-U/Alu NH 0/10-Alu 34

35 Tabulka 2: Typ D v d Charakteristika Náhr.díly Cena Kč NH 0/100-R-Alu Obj.č NH 0/100-R4P Obj.č NH 0-R/Alu Obj.č NH 0-R/Fe Obj.č (40) FALCOVACÍ FRÉZY Dvouzubá fréza bez předřezů, s malým průměrem. Hodí se na zarovnávání deskového materiálu od dřeva po lamino. Duralové těleso. Dvouzubá fréza s předřezy, s malým průměrem. Hodí se na zarovnávání a falcování deskového materiálu od dřeva po lamino. Duralové těleso. Čtyřzubá fréza s předřezy pro universální použití na spodních frézkách. Duralové těleso. 2, ,- 2,, 8, ,- 2,, 8, , (40) Stejná jako předchozí, pouze těleso je ocelové 2,, 8, ,- NH 0/100-R-Alu NH 0/100-R4P NH 0-R/Alu, Fe FRÉZY KUKUŘICE Frézy s ostřím, rozděleným do krátkých úseků, se projevují měkkým záběrem bez rázů. Použití jediného typu 4x otočných nožů L142 skýtá nízké provozní náklady, jednoduché upínání zrychluje výměnu otupených či poškozených břitů. Pro odstranění přechodových stop lze u všech kukuřic nahradit běžné nože L142 noži radiusovými L142/R100. Typ D v d Charakteristika Obj. číslo Náhr.díly Cena Kč KUKUŘICE Zarovnávací fréza extrémně malého průměru D2x80 rovná Zuby jsou v přímých řadách (7), ,- KUKUŘICE Zarovnávací fréza extrémně malého průměru D2x80 šikmá Zuby jsou umístěny do spirály (7), ,- KUKUŘICE Vysoká zarovnávací fréza malého průměru D80x120 šikmá Zuby jsou umístěny do spirály (7), ,- Opěrné ložisko ø H7,- Opěrné ložisko ø (940 00H ) 470,- D2x80 rovná D2x80 šikmá D80x120 šikmá 3

36 FALCOVACÍ FRÉZY, LOŽISKA NáHRADNÍ DÍLY pro frézy na str. 34 a L30 U/MDF/DTD L0 U/MDF/DTD L0 M žiletka uběrací žiletka uběrací žiletka uběrací L142 L0 U/MDF L100 U U/MDF/DTD žiletka uběrací žiletka uběrací žiletka předřezová žiletka do kukuřic zrcadlově lesklé ostří L142 - R100 M 12 M 20 M8 20 upín. šroub upín. šroub upín. šroub předřezů klínů klínů M8 2 M8 3 M 8 M 11 upín. šroub upín. upín. šroub upín. šroub klínů šroub klínů předřezů hákových nožů 10 Typ Obj. č. Cena Kč žiletky: L 30 U ,- L 30 MDF/KCR ,- L 30 DTD ,- L 0 U ,- L 0 MDF/KCR ,- L 0 DTD ,- L 0 M ,- L 0 U ,- L 0 MDF/MG ,- L 100 U/KCR ,- L 142 U ,- L 142 MDF/MG ,- L 142 DTD/KCR ,- L 142-R ,- šrouby: Mx ,- Mx ,- Mx ,- Mx ,- M8x ,- M8x ,- M8x ,- OPĚRNá LOŽISKA PROFI k falcovacím frézám Opěrná ložiska jsou určena jako příslušenství k falcovačkám ø12 a 100 mm. Umožňují podle šablony zarovnávat, nebo přímo podle hranolu frézovat polodrážku hloubky 10 a 1 mm. Středový nákružek zajišťuje bezpečný odstup ložiska od nožů. Provedení: Ocelový střed s ložiskem, zajišťující správnou vzdálenost ložiska a frézy. Výměnný nákružek. Ø100 ŠABLONA ŠABLONA Typ D v d Obj. číslo Cena Kč Opěrné ložisko D 9 PROFI 9xx ,- Opěrné ložisko D 100 PROFI 100xx ,- Opěrné ložisko D 10 PROFI 10xx ,- Opěrné ložisko D 12 PROFI 12xx ,- Samostatné výměnné nákružky Nákružek ø 9 PROFI ,- Nákružek ø 100 PROFI ,- Nákružek ø 10 PROFI ,- Nákružek ø 12 PROFI ,- Sada ložisek pro falcovačky ø12: Kompl. sada ložisek (1 ložiskový střed + nákružky ) PROFI ,- 3

37 ZAOBLOVACÍ FRÉZY, LOŽISKA TyP: OPĚRNá LOŽISKA UNIVERZáLNÍ Nabízíme ložiska a široký sortiment opěrných nákružků pro hřídele d = 30 a d = 40. Ložiska d=30 lze koupit i v dárkové kazetě. Ložiska mají oboustranné krytí (provedení 2Z), otvor je přebroušený k nasazení na hřídel stroje. Nákružky jsou ocelové, černěné. Použité symboly: d upínací průměr D vnější průměr ložiska Typ Obj. č. Cena Kč Ložisko 00 2Z H7 10,- Nákružek D7 (d30) ,- Nákružek D80 (d30) ,- Nákružek D8 (d30) ,- Nákružek D90 (d30) ,- Nákružek D9 (d30) ,- Nákružek D100 (d30) ,- Nákružek D10 (d30) ,- Nákružek D110 (d30) ,- Nákružek D11 (d30) ,- Nákružek D120 (d30) ,- Nákružek D12 (d30) ,- Sada 2ks ložisek, klíče a 11 nákružků v kazetě: Sada ložisek D7 D ,- 1 Typ Obj. č. Cena Kč Ložisko 008 2Z H7 0,- Nákružek D100 (d40) ,- Nákružek D10 (d40) ,- Nákružek D110 (d40) ,- Nákružek D11 (d40) ,- Nákružek D120 (d40) ,- Nákružek D12 (d40) ,- ød ød TyP: FR. SDRUŽENá KONKáV - KONVEX Tyto frézy umožňují upnutí více radiusů do jednoho tělesa. Do Tělesa frézy sdružené R3- upnete R3 4 8, do Tělesa frézy sdružené R10-R1 upnete R Na přání dodáme radiusové nože v libovolném mezirozměru. Ø11 Ø100 R R4 R NOVÉ Ø130 Ø100 Provedení: Ocelové těleso, dvoubřité frézy. Upínané HW žiletky bez potřeby seřizování. Upínací průměr 30, na přání 40. Ruční posuv. Použití: Na rostlé i aglomerované dřevo. R1 R12 R10 Radiusy R3 : Typ Obj. č. Cena Kč Těleso frézy sdružené K/K R ,- Nůž zaoblovací sdruž. K/K R ,- Nůž zaoblovací sdruž. K/K R ,- Nůž zaoblovací sdruž. K/K ,- Nůž zaoblovací sdruž. K/K R ,- Nůž zaoblovací sdruž. K/H ,- Nůž srážecí sdruž. 30 / ,- Kompletní sada (těleso + všechny nože, zvýhodněná cena): Fréza sdružená K/K R3-, sada ,- 37 Radiusy R10 R1: Typ Obj. č. Cena Kč Těleso frézy sdružené K/K R ,- Nůž zaoblovací sdruž. K/K R ,- Nůž zaoblovací sdruž. K/K R ,- Nůž zaoblovací sdruž. K/K R ,- Kompletní sada (těleso + všechny nože, zvýhodněná cena): Fréza sdružená K/K R10-R1, sada ,- Opěrné ložisko ø100 PROFI ,-

38 Provedení: Ocelové těleso Dvoubřité frézy Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování Upínací průměr 30 mm (na přání 40 mm) Možnost doplnění ložiskem 100 mm Ruční posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. ZAOBLOVACÍ FRÉZY TyP: 1/4 KRUHOVÉ KONKáV-KONVEX PŘÍKLADY PROFILŮ: R3 R4 R R10 R12 R14, R1 R20 Typ D v d Mat. Obj. číslo Cena Kč Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Fréza 1/4 kruhová K/K R (40) HW ,- Opěrné ložisko 100 PROFI ,- Náhradní nože Mat. Obj. číslo Cena Kč Nůž K/K R3 HW ,- Nůž K/K R4 HW ,- Nůž K/K R HW ,- Nůž K/K HW ,- Nůž K/K R10 HW ,- Nůž K/K R12 HW ,- Nůž K/K R14 HW ,- Nůž K/K R1 HW ,- Nůž K/K R20 HW ,- TyP: ZAOBLOVACÍ ČTVRTKRUHOVá Provedení: Ocelové těleso Dvoubřité frézy, spodní braní Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování Upínací průměr 30 mm (na přání 40 mm) Možnost doplnění ložiskem 100 mm Ruční posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. Typ Počet břitů D v d Mat. Obj. číslo Cena Kč Fréza 1/4kruhová z = (40) HW ,- Fréza 1/4kruhová R10 z = (40) HW ,- Fréza 1/4kruhová R12 z = )40) HW ,- Fréza 1/4kruhová R14 z = (40) HW ,- Fréza 1/4kruhová R1 z = (40) HW ,- Fréza 1/4kruhová R20 z = (40) HW ,- Náhradní nože Mat. Obj. číslo Cena Kč Výměnný břit HW ,- Výměnný břit R10 HW ,- Výměnný břit R12 HW ,- Výměnný břit R14 HW ,- Výměnný břit R1 HW ,- Výměnný břit R20 HW ,- Opěrné lož. 100 PROFI ,- 38

39 PŘÍKLADY PROFILŮ 1:1 ZAOBLOVACÍ FRÉZY, LOŽISKA TyP: MULTIRADIUS R Zaoblovací fréza, u které se radius mění pouze otočením žiletky. Provedení: Ocelové těleso Čtyřzubá fréza Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování. Upínací průměr 30 mm (na přání 40 mm) Otáčky max / min. Strojní posuv Použití: Na rostlé i aglomerované dřevo, plasty apod. R2 R4 R2 MAX. 37 R4 R3 R3 Typ D v d Materiál Obj. číslo Cena Kč Multiradius R x17x30 HW ,- Náhradní nože: Nůž Multi R HW ,- TyP: ŽLáBKOVACÍ d=-8-10 Půlkruhové frézy s malým radiusem, vhodné do čtyřstranek na uvolnění pnutí na spodku palubek a podobných výrobků. Provedení: Ocelové těleso, 2 z. Upínané tvrdokovové (HW) plátky bez potřeby seřizování. Upínací průměr 30 nebo 40 Otáčky.000 až /min. Ruční posuv. NOVÉ Ø12 Ød ØD Nůž d (ø 2,4) Náhradní díly: Šroub M2,, max. max Typ D v d Materiál Obj. číslo Cena Kč Žlábkovací fréza d 131xx30 (40) HW ,- Žlábkovací fréza d8 133x8x30 (40) HW ,- Žlábkovací fréza d10 13x10x30 (40) HW ,- Náhradní díly: Žlábkovací nůž d øx2,4 HW ,- Šroub M2,, pro d kalená ocel ,- Žlábkovací nůž d8 ø8x3,2 HW ,- Šroub M3 7,3 pro d8 kalená ocel ,- Žlábkovací nůž d10 ø10x3,2 HW ,- Šroub M3, 10, pro d10 kalená ocel ,- 39 Nůž d8 (ø8 3,2) Nůž d10 (ø10 3,2) Šroub M3 7,3 Šroub M3, 10,

40 TyP: MULTIPROFIL CNC FRÉZY DO CNC STROjŮ Univerzální stopkové frézy, určené k zakázkovému profilování tvrdokovových (HW) břitů. Podle tvaru se volí jedno- nebo oboustranné podepření. HW plátek je v celém profilu podepřen kalenou nožovou opěrkou. Nože nabízíme ve 3 jakostech. Provedení: Těleso ze zušlechtěné oceli. Dvouzubý nástroj, HW břity Pracovní ø max. 9, prac. šířka max. 40 mm MULTIPROFIL CNC HORNÍ MULTIPROFIL CNC OBOUSTRANNÝ max. 9 Nožový plátek HW Nožová opěrka 40 Do milimetrové sítě zakreslete v měřítku 1:1 Váš profil. Typ Váha (kg) Obj. číslo Cena Frézy bez nožového osazení MULTIPROFIL CNC horní 1, ,- MULTIPROFIL CNC oboustranný 1, ,- Typ Materiál Cena Nože na masiv (2 ks včetně opěrky) HW 3.100,- Nože na MDF (2 ks včetně opěrky) HW 3.40,- Nože na DTD (2 ks včetně opěrky) HW 3.900,- TyP: MULTIPROFIL VRTACÍ CNC Univerzální stopková fréza, určená k zakázkovému profilování tvrdokovových (HW) břitů. Díky unikátnímu upínacímu systému se fréza může do materiálu zavrtat. Nože se dodávají v jakosti tvrdokovu KCR 08. Provedení: Těleso ze zušlechtěné oceli. Dvouzubý nástroj, HW břity Pracovní ø max. 40, prac. šířka max. 24 mm Do milimetrové sítě zakreslete v měřítku 1:1 Váš profil. Typ Váha (kg) Obj. číslo Cena MULTIPROFIL VRTACÍ CNC 0, ,- Nože s vybroušeným profilem (2 ks) HW 1.840,- 24 max

41 FRÉZY DO CNC STROjŮ TyP: HRUBOVACÍ FRÉZA ŽROUT -NC Vysoce výkonné frézy pro NC stroje, osazené 4 otočnými HW noži. Těleso ze zušlechtěné oceli je upraveno speciální technologií, zabraňující vzniku únavového lomu. Dodávají se ve třech velikostech. Frézy lze osadit 4 jakostmi HW nožů podle druhu obráběného materiálu. Provedení: 3 zubý nástroj Upínací stopka ø2 mm (na přání ø20 mm) Pracovní průměr mm ŽROUT 41 NC ŽROUT 80 NC ŽROUT 10 NC 2 Typ Váha (kg) Obj. číslo Cena ŽROUT 41 NC 0, ,- ŽROUT 80 NC 1, ,- ŽROUT 10 NC 1, ,- 80 L 142 U HW ,- L 142 MDF HW ,- L 142 DTD HW ,- Upín. šroub Mx , TyP: KOMPAKT D0/87 NC Masivní stopková fréza malého průměru, na čele osazená předřezovými noži. Kompaktní těleso z ušlechtilé oceli lze osadit 4 jakostmi HW nožů podle druhu obráběného materiálu. Fréza se nezavrtává do materiálu. 2 Provedení: 2 zubý nástroj Upínací stopka ø2 mm (na přání ø20 mm) Pracovní průměr 0 mm Pracovní délka 87 mm Typ Váha (kg) Obj. číslo Cena KOMPAKT D0/87 NC 1, ,- Náhradní díly: Předřez L 142 U HW ,- Předřez L 142 MDF HW ,- Předřez L 142 DTD HW ,- Upín. šroub předřezu Mx ,- Žiletka L 30 U HW ,- Žiletka L 30 MDF HW ,- Žiletka L 30 DTD HW ,- Upín. šroub žiletky M4x torx ,

42 TyP: STOPKOVÉ FRÉZY FRÉZY DO CNC STROjŮ Nabízíme sortiment nejpoužívanějších typů monolitických stopkových fréz. Použité symboly: d pracovní průměr shodný s upínacím l činná délka frézy h délka hrubovací části (pouze u stopek na dveře) L celková délka frézy z počet zubů Fréza spirálová hrubovací pravořezná, pozitivní spirála, Z=3 L Typ d x l x L - z Obj. číslo Cena Kč Fréza hrubovací ø12 - R, pozitiv 12x2x R 2.00,- Fréza hrubovací ø1 - R, pozitiv 1x2x R 3.410,- d l Fréza spirálová hrubovací pravořezná, negativní spirála, Z=3 L Typ d x l x L - z Obj. číslo Cena Kč Fréza hrubovací ø12 - R, negativ 12x2x R 2.00,- Fréza hrubovací ø1 - R, negativ 1x2x R 3.410,- d l Fréza spirálová dokončovací pravořezná, pozitivní spirála, Z=3 L Typ d x l x L - z Obj. číslo Cena Kč Fréza dokončovací ø12 - R, pozitiv 12x2x R 1.840,- Fréza dokončovací ø1 - R, pozitiv 1x2x R 3.200,- d l Fréza spirálová dokončovací pravořezná, negativní spirála, Z=3 L Typ d x l x L - z Obj. číslo Cena Kč Fréza dokončovací ø12 - R, negativ 12x2x R 1.840,- Fréza dokončovací ø1 - R, negativ 1x2x R 3.200,- Spirálová fréza na dveře s lamači třísek pravořezná, pozitivní spirála, Z=3 Typ d x l x h x L - z Obj. číslo Cena Kč Fréza na dveře ø14 - R, pozitiv 14x9x4x R 3.37,- Fréza na dveře ø1 - R, pozitiv 1x9x4x R 4.00,- Fréza na dveře ø - R, pozitiv x9x4x R.02,- d d h l l L 42

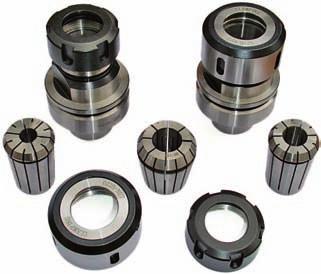

43 FRÉZY DO CNC STROjŮ TyP: CNC UPÍNACÍ TECHNIKA Nabízíme sortiment nejpoužívanějších trnů, kleštin a matic pro truhlářské CNC stroje. Matice a upínače se dodávají standardně pro pravořezný směr otáčení. Použitím matice ložiskové můžete využít pravý i levý směr otáčení. Kleštinový upínač HSK 3F pro ER 32 0/72, 2-20mm Název D L 1 L Obj. č. Cena Kč Komplet trn + matice (zvýhodněná cena) 0x0x72, 91 ER ,- Trn bez matice 0x0x72, 91 ER ,- Matice pravá 0 91 ER ,- Matice ložisková 91 ER ,- Kleština ER 32 rozpětí x ER ,- Klíč maticový ER ER ,- Kleštinový upínač HSK 3F pro ER 40 3/7,x3-2mm Název D L 1 L Obj. č. Cena Kč Komplet trn + matice (zvýhodněná cena) 3x0x7, 91 ER ,- Trn bez matice 3x0x7, 91 ER ,- Matice pravá 3 91 ER ,- Matice ložisková 91 ER ,- Kleština ER 40 rozpětí x 4 91 ER40 2 0,- Klíč maticový ER ER ,- Kleštinový upínač HSK 3F pro DIN 388 0/7,x3-2mm Upozornění: Dodává se pouze s ložiskovou maticí (pro obousměrný běh). Název D L 1 L Obj. č. Cena Kč Komplet trn + matice (zvýhodněná cena) 0x0x7, ,- Trn bez matice 0x0x7, ,- Matice ložisková ,- Kleština DIN 388-OZ2 rozpětí x ,- Klíč maticový DIN ,- Upínací trn CNC - HSK 3F 33/ L x30mm Víčko je součástí dodávky. Název D A L Obj. č. Cena Kč Trn 90 - HSK 3F 30x33x 90 3F ,- Trn HSK 3F 30x33x100 3F ,- Trn HSK 3F 30x33x120 3F ,- Trn HSK 3F 30x33x200 3F ,- 43

44 STOPKOVÉ NáSTROjE TyP: VRTáKY, DLABACÍ V., SUKOVNÍKY Nabízíme výběr ze sortimentu firmy NORMA, Stará Paka. Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Dvoubřité, pravořezné, přímé zuby. Jiné rozměry na přání. Název D d L l Obj. č. Cena Kč Dlabák ø, 2Z ,- Dlabák ø8, 2Z ,- Dlabák ø10, 2Z ,- Dlabák ø12, 2Z ,- Dlabák ø14, 2Z ,- Dlabák ø1, 2Z ,- Dlabák ø20, 2Z ,- Kazeta ø, ø8, ø10, ø12, ø14, ø ,- Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Čtyřbrité s děličem třísky, pravořezné, přímé zuby. Jiné rozměry na přání. Název D d L l Obj. č. Cena Kč Dlabák ø, 4Z ,- Dlabák ø8, 4Z ,- Dlabák ø10, 4Z ,- Dlabák ø12, 4Z ,- Dlabák ø14, 4Z ,- Dlabák ø1, 4Z ,- Kazeta ø, ø8, ø10, ø12, ø14, ø ,- D l L d Dlabací vrtáky z vysokolegované (HL) nástrojové oceli. Dvoubřité se spirálovými zuby, pravořezné. d Název D d L l Obj. č. Cena Kč Dlabák ø, spirála ,- Dlabák ø8, spirála ,- Dlabák ø10, spirála ,- Dlabák ø12, spirála ,- Dlabák ø14, spirála ,- Dlabák ø1, spirála ,- Kazeta ø, ø8, ø10, ø12, ø14, ø ,- D l L Sukovníky s válcovou stopkou, z vysokolegované (HL) nástrojové oceli. Dvoubřité s předřezávači, pravořezné. Jiné rozměry na přání. Název D d L S Obj. č. Cena Kč Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- Sukovník ø ,- 44

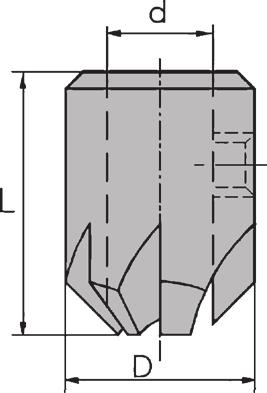

45 STOPKOVÉ NáSTROjE Stupňovité vrtáky na konfirmáty z vysokolegované (HL) nástrojové oceli. Dvoubřité se spirálovými zuby, pravořezné. Jiné rozměry na přání. Průměr vrutu je shodný s průměrem vrtání D. Název D d l H Obj. č. Cena Kč Vrták stupňovitý ø ,- Vrták stupňovitý ø,3, ,- Vrták stupňovitý ø ,- Vrták stupňovitý ø ,- H l D Nástrčné záhlubníky pevné, z vysokolegované (HL) nástrojové oceli. Pětibřité, pravořezné. Jiné rozměry na přání. Název d D L Obj. č. Cena Kč Záhlubník nástrčný ø ,- Záhlubník nástrčný ø ,- Záhlubník nástrčný ø ,- Nástrčné záhlubníky stavitelné, rozsah ø vrtáků 3 7 mm. Dvou břité, pravořezné. Dodávají se ve dvou variantách ostří: Rychlořezná ocel (HSS) Naletovaný tvrdokov (HW) Tvrdokovové záhlubníky s používají zejména na DTD a lamino. Název Obj. č. Cena Kč Záhlubník nástrčný stavitelný ø3-7 HW ,- 31 Nástrčné záhlubníky s rychloupínací koncovkou typu BIT (šestihran,3mm). Dodávají se včetně výměnného HSS vrtáku. Vrták z rychlořezné oceli (HSS), záhlubník z vysokolegované (HL) nástrojové oceli. Jiné rozměry na přání. Název L Obj. č. Cena Kč Vrták + záhlubník rychloupínací ø ,- Vrták + záhlubník rychloupínací ø ,- Vrták + záhlubník rychloupínací ø ,- Ø3-7 Ø12-1 L Ø1,3 d 4

46 1 PILY TyP: KOTOUČOVÉ PILY Kotoučové pily s pájenými HW zuby ze sortimentu PILANy Hulín. Použité symboly: D pracovní průměr pily d upínací průměr B šířka zubů (prořez) B1 tloušťka těla pily z počet zubů TyP: WZ Pro příčný rozřez masivního dřeva. Řezání dýhy, překližky a neopracovaných DTD. Typ D B B1 d z Cena Kč WZ / 10 2, 1, , WZ / 200 2, 1, 20 48, WZ / 20 3,2 2, , WZ / 300 3,2 2, , WZ / 300 3,2 2, , WZ / 30 3, 2, , WZ / 400 3, 2, , TyP: WZ Pro příčné a podélné řezání masivího dřeva. Řezání překližkových, dřevovláknitých, izolačních a sádrokartonových desek. Typ D B B1 d z Cena Kč WZ / 10 2, 1, , WZ / 0 2, 1, , WZ / 200 2, 1, , WZ / 20 3,2 2, , WZ / 300 3,2 2, , WZ / 30 3, 2, , WZ / 40 4,0 2, , WZ / 00 4,0 2, , TyP: WZ Pro příčné řezání masivího dřeva. Řezání tvrzených textílií a tvrzeného papíru. 1 1 Typ D B B1 d z Cena Kč WZ / 10 2, 1, , WZ / 0 2, 1, , WZ / 200 2, 1, , WZ / 20 3,2 2, , WZ / 300 3,2 2, , WZ / 31 3,2 2, , WZ / 30 3, 2, , WZ / 400 3, 2, , WZ / 40 4,0 2, , WZ / 00 4,0 2, , WZ / 00,2 3, ,

47 PILY TyP: WZ Použití jako předchozí typ, ale s vyššími požadavky na kvalitu řezu. Speciální úpravy pro nízkou hladinu hluku. 1 1 Typ D B B1 d z Cena Kč WZ / 0 2, 1, , WZ / 200 2, 1, , WZ / 20 3,2 2, , WZ / 300 3,2 2, , WZ / 30 3, 2, , WZ / 400 3, 2, , TyP: LWZ Pro příčné a podélné řezání masivního dřeva. Ruční posuv Typ D B B1 d z Cena Kč 383 LWZ / 20 3,2 2, ,- 383 LWZ / 300 3,2 2, ,- 383 LWZ / 30 3, 2, ,- 383 LWZ / 400 3, 2, ,- 383 LWZ / 40 4,0 2, ,- 383 LWZ / 00 4,0 2, ,- 383 LWZ / 00 4,0 2, ,- 383 LWZ / 00,2 3, , min 0, TyP: LFZ Pro příčné a podélné řezání masivního dřeva. Ruční posuv. Nejsou určeny pro vícelisté rozmítací pily. 1 Typ D B B1 d z Cena Kč 383 LFZ / 300 3, 2, ,- 383 LFZ / 30 4,0 2, ,- 383 LFZ / 400 4,0 2, ,- 383 LFZ / 00 4,2 2, ,- 383 LFZ / 700 4,4 3, ,- 20 min 0, TyP: WZ N Vhodné pro zkracování v kyvadlových zkracovacích pilách a ramenových pilách s ručním posuvem. Negativní geometrie úhlu čela zajišťuje plynulejší vedení kotouče do řezu. 10 Typ D B B1 d z Cena Kč 381 WZ N / 210 2,8 1, ,- 381 WZ N / 210 2,8 1, ,- 381 WZ N / 21 2,8 1, ,- 381 WZ N / 21 2,8 1, ,- 381 WZ N / 21 2,8 1, ,- 381 WZ N / 20 2,8 1, ,- 381 WZ N / 20 2,8 1, ,- 381 WZ N / 20 2,8 1, ,

48 PILY TyP: TFZ L HP NEjVYŠŠÍ KVALITA ŘEZU A MAXIMáLNÍ ŽIVOTNOST SK PLáTKŮ Typ D B B1 d z Cena Kč TFZ L HP/ 200 3,2 2, , TFZ L HP/ 20 3,2 2, , TFZ L HP/ 300 3,2 2, , TFZ L HP/ 30 3, 2, ,- Speciálně konstruované pro řezání oboustranně polaminovaných dřevotřískových desek. Vysoká životnost břitových destiček. 0,2 4 1 TyP: TFZ L HP 10 NEjVYŠŠÍ KVALITA ŘEZU A MAXIMáLNÍ ŽIVOTNOST SK PLáTKŮ (větší zubová mezera) Typ D B B1 d z Cena Kč TFZ L HP/ 20 3,2 2, , TFZ L HP/ 300 3,2 2, ,- TyP: WZ L HP NEjVYŠŠÍ KVALITA ŘEZU A MAXIMáLNÍ ŽIVOTNOST SK PLáTKŮ Typ D B B1 d z Cena Kč WZ L HP/ 20 3,2 2, , WZ L HP/ 300 3,2 2, , WZ L HP/ 30 3, 2, ,- Pro řezání oboustranně polaminovaných dřevotřískových desek. Vysoká životnost břitových destiček z SK. Řez s použitím předřezávacího kotouče. TyP: WZ L HP NEjVYŠŠÍ KVALITA ŘEZU A MAXIMáLNÍ ŽIVOTNOST SK PLáTKŮ (větší zubová mezera) Typ D B B1 d z Cena Kč WZ L HP/ 20 3,2 2, , WZ L HP/ 300 3,2 2, , WZ L HP/ 30 3, 2, ,- 10 TyP: TFZ N Pily na řezání neželezných a plastových výlisků a profilů. Vhodné i pro řezání kosoúhlým průnikem. Doporučeno pro řezání tenkostěnných profilů. 1 Typ D B B1 d z Cena Kč TFZ N / 10 2,8 2, , TFZ N / 190 2,8 2, , TFZ N / 200 3,2 2, , TFZ N / 20 3,2 2, , TFZ N / 300 3,2 2, ,- 0,3 4-48

49 1, PILY TyP: FZ HP NEjVYŠŠÍ KVALITA ŘEZU A MAXIMáLNÍ ŽIVOTNOST SK PLáTKŮ Předřezávací pilový kotouč - dvoudílný - pro docílení vyšší kvality řezu na spodní ploše oboustranně povrchově upravovaných materiálů. 1 Typ D B d z Cena Kč FZ HP / 80 2,8 3, , FZ HP / 100 2,8 3, 20; , FZ HP / 120 2,8 3, 20; , FZ HP / 12 2,8 3, 20; ,- 10 TyP: TFZ L 1 Pily pro řezání oboustranně polaminovaných dřevotřískových desek. 0,3 4 Typ D B B1 d z Cena Kč 391 TFZ L / 10 2,8 1, ,- 391 TFZ L / 190 2,8 1, ,- TyP: WZ PILOVÉ KOTOUČE S BŘITOVÝMI DESTIČKAMI Z SK PRO RUČNÍ ELEKTRICKÉ PILY Pro řezání materiálů ze dřeva a plastů. Typ D B B1 d z Cena Kč 391 WZ / 140 2, 1, A 294,- 391 WZ / 140 2, 1, B 430,- 391 WZ / 140 2, 1, C 39,- 391 WZ / 10 2, 1, A 332,- 391 WZ / 10 2, 1, B 42,- 391 WZ / 10 2, 1, B 4,- 391 WZ / 10 2, 1, C 92,- 391 WZ / 10 2, 1, A 337,- 391 WZ / 10 2, 1,8 20 -LWZ 423,- 391 WZ / 10 2, 1, B 470,- 391 WZ / 10 2, 1, C 78,- 391 WZ / 10 2, 1, C 04,- 391 WZ / 190 2, 1, A 399,- 391 WZ / 190 2, 1, B 0,- 391 WZ / 190 2, 1, B 8,- 391 WZ / 190 2, 1, C 8,- 391 WZ / 190 2, 1, 30 -C 97,- 391 WZ / 200 2,8 1, A 44,- 391 WZ / 200 2,8 1, B 92,- 391 WZ / 200 2,8 1, C 72,- 391 WZ / 200 2,8 1, C 781,- 391 WZ / 210 2,8 1,8 30 -A 49,- 391 WZ / 210 2,8 1, B 0,- 391 WZ / 210 2,8 1, C 79,- 391 WZ / 210 2,8 1, C 792,- Typ D B B1 d z Cena Kč 391 WZ / 21 2,8 1, A 22,- 391 WZ / 21 2,8 1, B 84,- 391 WZ / 21 2,8 1, C 770,- 391 WZ / 230 2,8 1, A 0,- 391 WZ / 230 2,8 1, B 8,- 391 WZ / 230 2,8 1, C 712,- 391 WZ / 230 2,8 1, C 809, A C B 10 LWZ 10 49

50 TyP: KV2 PILY, HOBLOVACÍ NOŽE Pilové kotouče pro příčné a podélné řezání. Univerzální použití. Vhodné pro řezání měkkého i tvrdého dřeva. Typ D B d z Cena Kč KV2 / 300 2, , KV2 / 30 2, , KV2 / 400 3, , KV2 / 40 3, , KV2 / 00 3, , KV2 / 0 3, , KV2 / 00 3, , KV2 / 700 3, ,- 1 2 TyP: HOBLOVACÍ NOŽE HLADKÉ Hoblovací nože pro srovnávací a tloušťkovací frézky ze sortimentu PILANA. Materiál HSS (%W) pro obrábění rostlého i lepeného dřeva. Dodávají se v profilu 30x3 a 3x3. Tvrdost 9-4 HRc. Typ Profil Materiál Obj. číslo Cena Kč Hoblovací nůž 30x3 hladký L x 3 HSS %W ,- Hoblovací nůž 30x3 hladký L x 3 HSS %W ,- Hoblovací nůž 30x3 hladký L x 3 HSS %W ,- Hoblovací nůž 30x3 hladký L x 3 HSS %W ,- Hoblovací nůž 30x3 hladký L x 3 HSS %W ,- Hoblovací nůž 3x3 hladký L310 3 x 3 HSS %W ,- Hoblovací nůž 3x3 hladký L410 3 x 3 HSS %W ,- Hoblovací nůž 3x3 hladký L10 3 x 3 HSS %W ,- Hoblovací nůž 3x3 hladký L10 3 x 3 HSS %W ,- Hoblovací nůž 3x3 hladký L810 3 x 3 HSS %W ,- H 40 3 L TyP: HOBLOVACÍ NOŽE SE STAVĚCÍ DRáŽKOU Hoblovací nože pro srovnávací a tloušťkovací frézky Rojek. Jsou opatřené drážkou pro hlavy seřizovacích šroubů. Materiál HSS (%W) pro obrábění rostlého i lepeného dřeva. Dodávají se v profilu 30x3. Tvrdost 9-4 HRc. Typ Profil Materiál Obj. číslo Cena Kč Hoblovací nůž Rojek L x 3 HSS %W 811R ,- Hoblovací nůž Rojek L x 3 HSS %W 811R ,- L

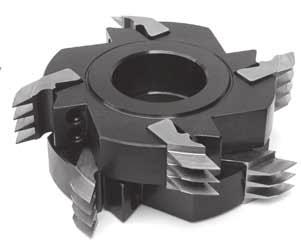

51 TyP: CINK 10/ /1, FRÉZY NA NEKONEČNÝ SPOj Cinkovací čtyřzubé frézy s upínanými HSS noži slouží k podélnému spojování dřeva. Skládáním nad sebe lze vytvořit libovolnou výšku spoje. Spirální výbrus nožů zajišťuje neměnný profil ve dřevě bez ohledu na počet ostření. Nože se po ostření ustavují v přípravku. Provedení: Ocelové těleso, HSS nože Šířka 1 sekce 27, mm Profily zubů 10/10-10/11-1/1-1/1, Pracovní průměr 10 mm (zub 10) resp. 170 mm (zub 1) Upínací průměr 0 mm (30 až 40 na pouzdru - viz str. 7) Ruční posuv Typ D v d Materiál Obj. číslo Cena Kč Cink 10/10 10 x 27, x 0 HSS ,- Nůž 10/10-3z HSS ,- Nůž 10/10-4z HSS ,- Cink 10/11 10 x 27, x 0 HSS ,- Nůž 10/11-3z HSS ,- Nůž 10/11-4z HSS ,- Cink 1/1 170 x 27, x 0 HSS ,- Nůž 1/1-3z HSS ,- Nůž 1/1-4z HSS ,- Cink 1/1, 170 x 27, x 0 HSS ,- Nůž 1/1,-3z HSS ,- Nůž 1/1,-4z HSS ,- Montážní přípravek ,- Nůž 4z Nůž 3z TyP: KRAjOVÝ SPOj OBLÝ Dvou- nebo čtyřzubé frézy s upínanými HSS noži. Zvlášť vhodné pro obloukové okenní vlysy. 10 1/27 2/27 3/ , 27, /3 7, 44 7, 49, , 4/0 /0 7, , 10 /1 7/1 8/77 9/77 10/77 Ceny na dotaz 1

52 ZDVOjENá A ŠPALETOVá OKNA TyP: KŘÍDLO IZOL. D20 Provedení: Tříbřité nástroje Čepovací frézy s pájeným tvrdokovem, pročepují 9 cm, ruční posuv, n = 3.00 až.700 ot./min. Profilovací fréza s upínanými HL noži, strojní posuv, n max = ot./min. Sestavené a seřízené včetně mezikroužků. max. 0 max max. 14 Pro jednoduché zasklení dodáváme doplňkový nůž, který namontujete do profilové hlavy. Nůž vyprofiluje širokou zasklívací lištu a předřízne drážku pro sklo. Na druhou operaci pak drážkovací frézou s=4 (není součástí dodávky) prohloubíte drážku na plných mm. Čepování se nemění. Základní profil pro izolační dvojsklo: 1, 1, Doplňkový nůž pro jednoduché zasklení: Typ D v d Materiál Obj. číslo Cena Kč čepy HW ,- rozpory HW ,- profil pevný HL ,- souprava.200,- pila na odřez. lišty 200 1, 30 HL ,- Doplňkový nůž pro jednoduché zasklení (sada 3 ks) HL ,- 2

53 ZDVOjENá A ŠPALETOVá OKNA TyP: ŠPALETOVÉ OKNO S IMITACÍ TMELU U oken památkových objektů se často žádá napodobení sklenářského tmelu na venkovní straně křídla a zároveň zasklení izolačním dvojsklem. Nalehávka napodobuje tmel, historický charakter dodá oknu zasklívací lišta, profilovaná podle Vašeho přání. Nastavitelná šířka zasklívací drážky a proměnlivá šířka lišty umožňují tímto standardním nástrojem splnit téměř každé zadání. Tato sada Vám pomůže v krátkých dodacích lhůtách splnit podmínky památkářů. Nástroje včetně zakázkově profilované lišty dodáváme do 8 pracovních dnů. Jednoduché zasklení PROŘEZ 3 10 LIŠTA max.29 LIŠTA min max.9 3x4 min min.42 max.4 10 Provedení: Ocelové těleso Dvouzubé žiletkové frézy Upínané tvrdokovové (HW) plátky, ustavené bez potřeby seřizování. Upínací průměr 30 mm (na přání 40 mm) Ruční posuv Přednosti: - část fréz pro jednoduché i izolační zasklení je společná - ventilační drážka 4x4 mm prodlouží životnost dvojskla - odvětrání zasklívací drážky volitelně navrtáním nebo vysekáním v rozích (obě možnosti v základní dodávce) - nastavitelná šířka drážky pro dvojsklo v rozmezí 14 až 2 mm - odřezávaná zasklívací lišta u jednoduchého zasklení i u ditermu - možnost přiznané spáry v líci křídla (již v základní dodávce) POZNáMKA: Do milimetrové sítě (1:1) nakreslete profil své lišty. Pila na odřez lišty není součástí dodávky. Izolační dvojsklo LIŠTA max.22 min.14 DRÁŽKA max.2 12 max.1 12 min Kresleno s nejširším možným zasklením, odvětrání 4x12 vysekáno v rohovém spoji PROŘEZ 3 LIŠTA max.34 LIŠTA min.2 max.1 DRÁŽKA min.14 3x4 12 min min.2 max.0 2x4 Kresleno s nejužším možným zasklením, přiznanou spárou a navrtaným odvětráním. Typ Mater. Obj. číslo Cena Kč Špaleta imitace tmelu, jednoduché zasklení čepy + rozpory + profil včetně zakázkové zaskl. lišty HW ,- Špaleta imitace tmelu, doplňky pro dvojsklo (včetně zakázkové zaskl. lišty) HW ,- nebo lze frézy koupit v obráceném pořadí: Špaleta imitace tmelu, izolační dvojsklo čepy + rozpory + profil včetně zakázkové zaskl. lišty HW ,- Špaleta imit. tmelu, doplňky pro jednoduché zaskl. (včetně zakázkové zaskl. lišty) HW ,- Samostatná fréza na zasklívací lištu (k libovolné sadě viz výše) HW ,- 3

54 ZDVOjENá A ŠPALETOVá OKNA TyP: KŘÍDLO PROFILOVÉ V ŽILETKOVéKM PROVEDENÍ Tyto žiletkové nástroje nahrazují starší typ s pájenými HSS noži. Profilace a postup výroby obloukového vlysu zůstaly stejné. Použitím HW žiletek vzrostla významně životnost břitů. Provedení: Dvoubřité frézy, osazené výměnnými HW žiletkami. Hloubka čepování 9 cm, nulové linie. Vestavěné ložisko pro výrobu obloukových oken bez potřeby šablony. Ruční posuv. Profily 1:1 max. 49 max. 43, , profil K profil M , 17 R4 R R20 4 max , 10, max. 4 10, 9, profil L profil 22 Rozšíření sady pro izolační dvojsklo na následující straně! Typ D v d Mater. Obj. číslo Cena Kč Křídlo profilové K žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Křídlo profilové L žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Křídlo profilové M žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Křídlo profilové 22 žiletkové čep+rozpor HW ,- profil ložiskový HW ,- Souprava ,- Souprava doplňků pro změnu profilu (platí pro libovolný sériový profil) 9.900, R

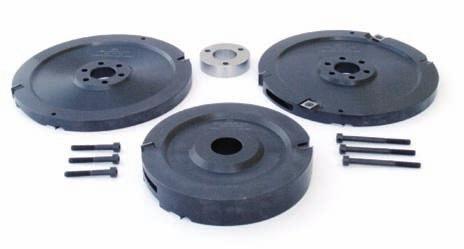

55 ZDVOjENá A ŠPALETOVá OKNA TyP: KŘÍDLO PROFILOVÉ DOPLňKy PRO DITERM Falcovací fréza, dvě čepovací frézy a příslušné mezikroužky umožňují rozšířit Křídlo profilové také pro zasklení izolačním dvojsklem. Doplňky jsou shodné pro všechny profily křídel. Výroba obloukových oken pomocí vestavěného ložiska zůstává zachována. Lze také zakoupit sadu, sestavenou přímo pro použití izolačního dvojskla viz ceník. Provedení: Dvoubřité frézy, osazené výměnnými HW žiletkami. Ruční posuv, nulové linie. profil K profil M profil L max. 8 profil Materiál Obj. číslo Cena Kč Křídlo profilové žiletkové doplňky pro diterm HW ,- Křídlo profilové K, sestava pro diterm (čepy+rozpory+profil) HW ,- Křídlo profilové L, sestava pro diterm (čepy+rozpory+profil) HW ,- Křídlo profilové M, sestava pro diterm (čepy+rozpory+profil) HW ,- Křídlo profilové 22, sestava pro diterm (čepy+rozpory+profil) HW ,-

56 ZDVOjENá A ŠPALETOVá OKNA TyP: RáM DRáŽKOVÝ D20 a) Pájené provedení: Třízubé nástroje. Čepování 3-z, pájený tvrdokov, ruční posuv. Pročepují 9 cm, dodržují nulové linie. Profilování 3-z, upínané HL nože, strojní posuv. Typ D v d Mater. Obj. číslo Cena Kč Rám drážkový - čep HW ,- Rám drážkový - rozpor HW ,- Rám drážkový - profil pevný HL ,- Souprava s profilem pevným ,- b) Žiletkové provedení: Dvoubřité nástroje, upínané HW žiletky, pročepují 9 cm, dodržují nulové linie, ruční posuv. Profil lze vždy doplnit ložiskovou sadou, kterou lze vyrobit obloukový rám bez potřeby šablony. Typ D v d Mater. Obj. číslo Cena Kč Rám drážkový žiletkový, čep HW ,- Rám drážkový žiletkový, rozpor HW ,- Rám drážkový žiletkový, profil HW ,- Souprava HW ,- Ložisková sada ,- Sada pájená Sada žiletková Profily 1:1 max max.30 max max.30 Výroba obloukového rámu bez šablony s použitím Ložiskové sady (pouze žiletkové provedení): Ø OPERACE 2. OPERACE Ø14

57 ZDVOjENá A ŠPALETOVá OKNA TyP: ŠPALETOVá OKNA Sady na kompletní výrobu špaletových oken se neudržují na skladě, vyrábějí vždy podle konkrétního přání zákazníka. Rustikální tvary na křídle bývají zpravidla odvozené od fréz Křídlo profilové (viz str. 4-), nebo se navrhují přesně podle zadání architekta. Vyobrazené okno ukazuje pouze jedním z možných řešení lze variantně nabídnout: - obě skla jednoduchá - obrácené pořadí skel (dvojsklo ve vnějším křídle) - vynechání těsnění na vnějším křídle pro lepší provětrávání špalety. Provedení: - výměnné tvrdokovové žiletky - hrany zaoblené R1, až R3 - montáž na pouzdrech - upínací ø30, 40 nebo 0 mm - ruční posuv Sady lze aplikovat na obráběcí centra. Cena se stanovuje vždy podle konkrétního zadání

58 Po letech postupných změn a vylepšení přicházíme s novou řadou okenních nástrojů, převážně s přestavitelnou šířkou. Reagují na nové normové požadavky a shrnují dosavadní poznatky. Naším náskokem před konkurencí jsou především tato vylepšení: 1. Zasklívací polodrážka 23mm. 2. Zámková nebo odřezávaná zasklívací lišta. 3. Možnost osazení bezpečnostního kování do levého křídla. 4. Doplňkové těsnění na křídle. EURO - nový okenní program. Možnost výroby dvoubarevných oken (bílá/lazura) se skrytím barevného přechodu.. Dekompresní drážka po celém obvodu křídla. 7. Možnost použití několika typů okapnic. 8. Zrcadlově leštěné nože na všech profilových frézách. 9. Použití speciálních zaoblovacích předřezů na všech vnitřních hranách. Obvyklý způsob zaoblování vnitřních hran pouze bokem profilového nože neposkytuje ve falci správný řezný úhel s ohledem na upínací síly na noži lze dosáhnout max. 10 a brzy začínají boční plochy chlupatět. Díky zaoblovacím předřezům máme řezný úhel 30, což zajišťuje dlouhodobě hladký povrch falců. 10. Stavitelné sady vše potřebné montováno na pouzdře. Všechny frézy a kroužky, potřebné k rozšíření, jsou i při základní šířce umístěné na pouzdrech. Nic se neskladuje mimo sadu, nic se nemůže ztratit. Změna šířky pouze přeskládáním mezikroužků. 11. Snadné použití na obráběcích centrech. Všechny sady jsou připravené k použití na centrech. Někdy se osazují bez úprav, u některých strojů je pouze nutné změnit stavební výšku a upravit pouzdra. Stavitelná sada EURO 8-78 Stavitelná sada EURO Stavitelné sady EURO EURO SPREE EURO AS lož. Pevné sady EURO 92 EURO 92 - trojité těsněnní 8

59 EURO - nový okenní program Některé vlastnosti podrobněji: U každé sady můžete zvolit zámkovou nebo odřezá vanou lištu. Odřezávaná lišta je výrobně jednodušší, ale v případě jejího zvlnění vznikne nevzhledná tmavá spára proměnlivé šířky. Zámková lišta toto riziko vy lučuje, ale při frézování na universálním stroji je pod statně pracnější než odřezávaná. Zámkovou lištu můžete vyrábět také ve čtyřstrance. V tom případě Vám bude cena snížena o obě sady na výrobu lišty a nabídnuto osazení do čtyřstranky (str. 72). Doplňkové těsnění je základním vybavením fréz. Můžete volit z těchto profilů, ve všech sadách jsou záměnné. Hloubka zasklení 23 mm odpovídá požadavkům ČSN EN na vnitřní povrchovou teplotu. Výrazně snižuje riziko rosení na vnitřní straně okna. Dekompresní drážka po celém obvodu křídla snižuje dynamický tlak a zmenší riziko zatékání deště při silném větru. Použití jazýčkového těsnění v rámu oceníte při výrobě dvoubarevných oken (barva/lazura). Těsnění skryje barevný přechod. Dále zabrání vzniku rosného bodu mezi křídlovým těsněním a rámem. Možnost osazení bezpečnostního kování do levého křídla ve středovém srazu. Volitelnou osu kování 9 nebo 13 mm od nalehávky mají jen sady EURO a EURO Zrcadlově leštěné profilové nože zlepšují povrch dřeva. Speciální zaoblovací předřezy, 3 x otočné, dlouhodobě zajišťují hladký povrch falců. Připraveno pro okapnice Sieg, Naab, Donau nebo Main fy. Guttmann, resp. podobných typů jiných výrobců. U sad EURO a EURO 8-78 všechny varianty v základním vybavení. 9

60 EURO - nový okenní program TyP: EURO 8-78 SOFT ( dvojkombinace ) Provedení: Sada nastavitelná na šířku 8 nebo 78mm Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany (na přání R) Vnitřní hrany R1, a R3 Osová vzdálenost kování nastavitelná na 9 nebo 13mm Upínání Ø30, 40 nebo 0 mm Pročepují 11,8 cm Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz včetně bezpečnostního kování. Typ Lišta: zámková odřezávaná Rám horní čepy 1.320,- Rám spodní čepy 20.0,- Rám rozpory 9.820,- Rám profil horní+boční 21.20,- Rám profil spodní 28.80,- Křídlo čepy, zámková ,- Křídlo rozpory, zámková 9.0,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty.270,- Odřezání zámkové lišty 3.290,- Křídlo čepy, odřezávaná 21.90,- Křídlo rozpory, odřezávaná ,- Křídlo vnitřní profil, odřez. 2.40,- Odřezávání lišty 4.00,- Křídlo vnější profil ,- Vybrání pro okapnici 4.80,- Sraz dvoukřídlého okna 19.30,- Celkem , ,- Kresleno s okapnicí Main 22/24 F TI Kresleno s jazýčkovým těsněním Kresleno s okapnicí Donau 22/24 F - TI Kresleno s bezpečnostním kováním. (rozvora tence) Kresleno s rozvorou (bezpečnostní kování tence) 0

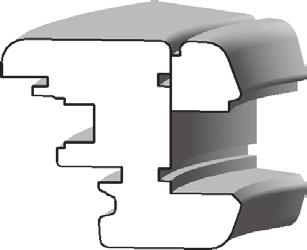

61 EURO - nový okenní program TyP: EURO 8-78 SOFT, doplňky ZAPĚNOVÁNÍ RÁMU ,-Kč PARAPET A OKENNÍ PLECH ,-Kč Sada je stavitelná na všechny šířky okna. Sada je stavitelná na všechny šířky okna. ZDVOJENÝ VLyS ZÁMKOVÁ LIŠTA ZDVOJENÝ VLyS ODŘEZÁVANÁ LIŠTA Sady jsou stavitelné na všechny šířky okna ,-Kč ,-Kč RÁMOVÝ SLOUPEK, SPODNÍ K-PROFIL 11.00,-Kč Sadou odsekáte spodní čepy a vytvoříte kontraprofil pro rámový sloupek. Je stavitelná na všechny šířky okna. PEVNé ZASKLENÍ HORNÍ A BOČNÍ ,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. PEVNé ZASKLENÍ SPODNÍ 33.00,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, zámková lišta 7.0,-Kč Sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, odřezávaná lišta 13.40,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. 1

62 EURO - nový okenní program TyP: EURO SOFT ( trojkombinace ) Provedení: Sada nastavitelná na šířky 8, 78 nebo 88mm Zámková nebo odřezávaná lišta Upínané tvrdokovové nože Vnější hrany (na přání R) Vnitřní hrany R1, a R3 Osová vzdálenost kování nastavitelná na 9 nebo 13mm Upínání Ø30, 40 nebo 0 mm Pročepují 11,8 cm ,3 23 MAX.120 Rozsah dodávky: Verze s odřezávanou lištou obsahuje 13 sad nástrojů, verze se zámkovou lištou obsahuje 14 sad nástrojů. Základní soubor obsahuje rovněž středový sraz včetně bezpečnostního kování a spodní kontraprofil rámových sloupků. Typ Lišta: zámková odřezávaná Rám horní čepy 21.00,- Rám spodní čepy 2.130,- Rám rozpory ,- Rám profil horní+boční ,- Rám profil spodní ,- Křídlo čepy, zámková ,- Křídlo rozpory, zámková 11.90,- Křídlo vnitřní profil, zámková 32.10,- Profilování zámkové lišty.270,- Odřezání zámkové lišty 3.290,- Křídlo čepy, odřezávaná ,- Křídlo rozpory, odřezávaná 13.80,- Křídlo vnitřní profil, odřez. 3.0,- Odřezávání lišty 4.00,- Křídlo vnější profil 31.0,- Vybrání pro okapnici 40,- Sraz dvoukřídlého okna ,- Sp. kontraprofil rámu (na sloupky) ,- Celkem , , (13) 9 13 (9) (22) Kresleno s okapnicí Main 22/24 F TI Kresleno s jazýčkovým těsněním Kresleno s 13 mm vzdáleností kování Kresleno s okapnicí Donau 22/24 F TI Kresleno s okapnicí Main 22/24 F TI (1) 13 (11) 13 Kresleno s bezpečnostním kováním. (rozvora tence) Kresleno s rozvorou (bezpečnostní kování tence) 2 Kresleno s bezpečnostním kováním. (rozvora tence)

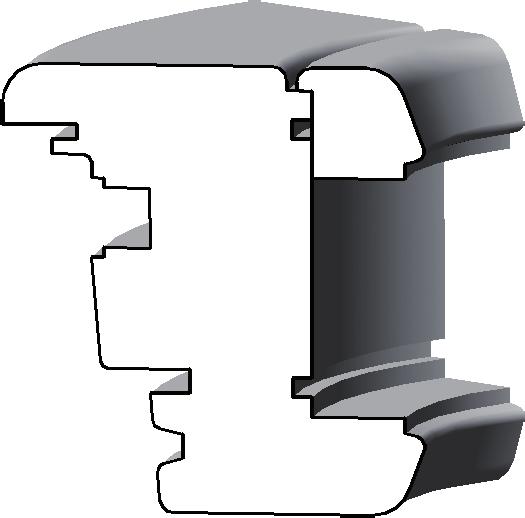

63 EURO - nový okenní program TyP: EURO SOFT, doplňky ZAPĚNOVÁNÍ RÁMU 20.90,-Kč PARAPET A OKAPNÍ PLECH ,-Kč Sada je stavitelná na všechny šířky okna. Sada je stavitelná na všechny šířky okna. ZDVOJENÝ VLyS ZÁMKOVÁ LIŠTA ,-Kč ZDVOJENÝ VLyS ODŘEZÁVANÁ LIŠTA ,-Kč Sada je stavitelná na všechny šířky okna. PEVNé ZASKLENÍ HORNÍ A BOČNÍ ,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. PEVNé ZASKLENÍ SPODNÍ 34.00,-Kč Kontraprofil spodního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, zámková lišta 7.0,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, odřezávaná lišta 13.40,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. 3

64 EURO - nový okenní program TyP: EURO 78-(88)-92 SOFT Provedení: Na přání rozměr 88 mm (bezplatně) Spoj křídla na 3 čepy Zámková nebo odřezávaná lišta s proměnlivou šířkou Upínané tvrdokovové nože Z2/Z4 Příprava na rustikální profil v základní ceně Osová vzdálenost kování 13mm Přestavba na AS ložiska v základní ceně Sekané nebo vrtané odvětrávání Vnější hrany nebo R, na přání R3 Vnitřní hrany R1, a R3 Pročepují 11,8 cm Doprava a instalace zdarma (R,R3) 14 0, Kresleno s odřezávanou lištou Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s bezpečnostním kováním. Typ Lišta: zámková odřezávaná Rám horní čepy ,- Rám spodní čepy 2.900,- Rám rozpory 17.00,- Rám profil horní+boční 3.400,- Rám profil spodní ,- Křídlo čepy svislé, zámková ,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková ,- Profilování zámkové lišty.800,- Odřezání zámkové lišty.100,- Křídlo čepy svislé, odřezávaná ,- Křídlo čepy vodorovné, odřezávaná ,- Křídlo vnitřní profil, odřezávaná ,- Odřezávání lišty.200,- Křídlo vnější profil ,- Vybrání pro okapnici.800,- Sraz dvoukřídlého okna 2.900,- Celkem , , (R,R3) (R,R3) (R,R3) (R,R3) Sada umožňuje zavěsit křídlo také na AS ložiska. 13 max.120 ALTERNATIVNĚ: max.120 VARIANTY PROFILU PRO AS LOŽISKA: GUTMANN Isar 2/24 F-TI (R,R3) kresleno s okapnicí ISAR 92 kresleno Kresleno s s okapnicí DRAU DRAU a s a s navrtaným odvětráváním 31, DEVENTER S 00c GUTMANN DRAU 2/24 F-TI , DEVENTER S 00c (R,R3) kresleno Kresleno s bezpečnostním s kováním kováním kresleno Kresleno s s bezpečnostním kováním kováním a a oboustrannou dekompresní drážkou drážkou 4

65 EURO - nový okenní program TyP: EURO 78-(88)-92 SOFT, doplňky ZAPĚNOVÁNÍ RÁMU ,-Kč PARAPET A OKAPNÍ PLECH 27.00,-Kč Sada je stavitelná na všechny šířky okna. Sada je stavitelná na všechny šířky okna. ZDVOJENÝ VLyS ZÁMKOVÁ LIŠTA ZDVOJENÝ VLyS ODŘEZÁVANÁ LIŠTA Sada je stavitelná na všechny šířky okna ,-Kč ,-Kč RÁMOVÝ SLOUPEK, SPODNÍ K-PROFIL ,-Kč Sadou odsekáte spodní čepy a vytvoříte kontraprofil pro rámový sloupek. Je stavitelná na všechny šířky okna. PEVNé ZASKLENÍ HORNÍ A BOČNÍ ,-Kč Kontraprofil horního a bočního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. PEVNé ZASKLENÍ SPODNÍ ,-Kč Kontraprofil spodního profilu rámu pro pevné zasklení. Je stavitelný na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, zámková lišta 7.0,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna. OBLOUKOVÝ DOPLNĚK, odřezávaná lišta 13.40,-Kč Rozšiřující fréza, sada ložisek a kroužků, umožňující výrobu obloukových oken bez potřeby šablony. Je použitelná na všechny šířky okna.

66 EURO - nový okenní program TyP: EURO 78-(88)-92 s okapnicí SPREE Provedení: Na přání rozměr 88 mm (bezplatně) Spoj křídla na 3 čepy Zámková nebo odřezávaná lišta s proměnlivou šířkou Upínané tvrdokovové nože Z2/Z4 Příprava na rustikální profil v základní ceně Osová vzdálenost kování 13mm Přestavba na AS ložiska v základní ceně Sekané nebo vrtané odvětrávání Vnější hrany nebo R, na přání R3 Vnitřní hrany R1, a R3 Pročepují 11,8 cm Doprava a instalace zdarma (R,R3) 14 0, Kresleno s odřezávanou lištou Rozsah dodávky: Verze s odřezávanou lištou obsahuje 11 sad nástrojů, verze se zámkovou lištou obsahuje 12 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s bezpečnostním kováním. Typ Lišta: zámková odřezávaná Rám - horní čepy , ,- Rám - spodní čepy SPREE , ,- Rám - rozpory 17.00, ,- Rám - profil horní+boční 3.400, ,- Rám - profil spodní SPREE , ,- Křídlo - čepy svislé, zámková lišta ,- Křídlo - čepy vodorovné, zámková lišta 27.00,- Křídlo - vnitřní profil, zámková lišta 29.00,- Profilování zámkové lišty.800,- Odřezávání zámkové lišty.100,- Křídlo - čepy svislé, odřezávná lišta ,- Křídlo - čepy vodorovné, odřezávná lišta ,- Křídlo - vnitřní profil, odřezávná lišta ,- Odřezávání lišty.200,- Křídlo - vnější profil , ,- Sraz dvoukřídlého okna 2.900, ,- Celkem , , (R,R3) (R,R3) (R,R3) (R,R3) Sada umožňuje zavěsit křídlo také na AS ložiska. GUTMANN SPREE 24 OF 13 max.120 ALTERNATIVNĚ: GUTMANN SPREE 24 OF max.120 (R,R3) kresleno s prosekaným odvětráním 92 kresleno s navrtaným odvětráváním 31, DEVENTER S 00c VARIANTY PROFILU PRO AS LOŽISKA: , DEVENTER S 00c (R,R3) kresleno s bezpečnostním kováním kresleno s bezpečnostním kováním a oboustrannou dekompresní drážkou

67 EURO - nový okenní program TyP: EURO DŘEVO - HLINÍK Provedení: Sada nastavitelná na šířku 78 nebo 92 mm Spoj křídla na 2, čepu Dvoubřité nástroje Upínané tvrdokovové nože Vnější hrany, vnitřní R1, a R3 Upínací průměr 30,40 nebo 0mm Použití dutého zasklívacího AL profilu /8 92/81 Kresleno s bezpečnostním kováním 31, Rozsah dodávky: Soubor obsahuje 9 nástrojových sad na pouzdrech a jednu samostatnou frézu pro rozšíření křídlových čepů na 92 mm. Základní soubor obsahuje i bezpečnostní středový sraz a sadu na vnější profil rámu pro zapěnování. Typ Cena Kč Rám čepy 2.200,-- Rám rozpory ,-- Křídlo čepy 2.00,-- Křídlo rozpory ,-- Fréza na rozšíření křídlových čepů 8.00,-- Rám vnitřní profil ,-- Rám vnější profil pro zapěnování 32.20,-- Křídlo vnitřní profil 33.20,-- Křídlo vnější profil, ,-- Sraz dvoukřídlého okna, bezpečnostní ,-- Celkem ,-- Použití vypěněného (izolačního) zasklívacího AL profilu. 90/8 92/81 7

68 TyP: EURO 92 SOFT EURO - nový okenní program Provedení: Spoj křídla na 3 čepy Zámková nebo odřezávaná lišta s proměnlivou šířkou (za příplatek) Upínané tvrdokovové nože Z2/Z4 Příprava na rustikální profil v základní ceně Osová vzdálenost kování 13mm Sekané nebo vrtané odvětrávání Vnější hrany nebo R, na přání R3 Vnitřní hrany R1, a R3 Pročepují 11,8 cm Doprava a instalace zdarma (R,R3) 14 0, Rozsah dodávky: Verze s odřezávanou lištou obsahuje 12 sad nástrojů, verze se zámkovou lištou obsahuje 13 sad nástrojů. Základní soubor obsahuje rovněž středový sraz s rozvorou (bezpečnostní kování na přání). Typ Lišta: zámková odřezávaná Rám horní čepy 19.0,- 19.0,- Rám spodní čepy 21.30, ,- Rám rozpory , ,- Rám profil horní+boční 22.0,- 22.0,- Rám profil spodní 2.300, ,- Křídlo čepy svislé, zámková.300,- Křídlo čepy vodorovné, zámková ,- Křídlo vnitřní profil, zámková 22.90,- Profilování zámkové lišty.270,- Odřezání zámkové lišty 3.290,- Křídlo čepy svislé, odřezávaná.40,- Křídlo čepy vodorovné, odřezávaná 23.30,- Křídlo vnitřní profil, odřez ,- Odřezávání lišty 4.00,- Křídlo vnější profil , ,- Vybrání pro okapnici 4.80,- 4.80,- Sraz dvoukřídlého okna , ,- Celkem , , ,3 22,7 Kresleno s odřezávanou lištou (R,R3) ,3 22,7 (R,R3) ,3 22,7 23 (R,R3) (R,R3) 13 max.120 ALTERNATIVNĚ: max.120 GUTMANN Isar 2/24 F-TI GUTMANN DRAU 2/24 F-TI (R,R3) DEVENTER S 00c 92 Kresleno s okapnicí ISAR 31, Kresleno s bezpečnostním kováním a jednostrannou dekompresní drážkou 8 DEVENTER S 00c 92 Kresleno s okapnicí DRAU a s navrtaným odvětráváním 31, Kresleno s bezpečnostním kováním a oboustrannou dekompresní drážkou Široký sortiment doplňků: - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken Ceny na dotaz.

69 EURO - nový okenní program TyP: EURO 92 s trojitým těsněním Provedení: Sada pevné šířky 92 mm Spoj křídla na 2, čepu Dvoubřité nástroje Upínané tvrdokovové nože Vnější hrany, vnitřní R1, a R3 Upínací průměr 30,40 nebo 0mm Rozsah dodávky: Závisí na typu okapnice a zasklívací lišty. Ceny jsou uvedeny pro okapnici SPREE. Základní soubor obsahuje středový sraz s bezpečnostním kováním. Upozornění: Další falc, vytvořený kvůli třetímu těsnění, by zeslabil křídlo natolik, že je nutné použít vyšší hranol než na běžná eurookna. Doporučujeme rozměr 9 90 (odřezávaná lišta 93 mm). Z důvodu posílení profilu není odvětrání zasklívací drážky provedeno v rohovém spoji, ale musí se navrtat. Okapnice Okapnice SPREE 24 SPREE OF 24 OF max. 4,7 22, max. 4,7 22, MIN. 8 MIN. 8 Typ Lišta: zámková odřezávaná Rám horní čepy 2.0,-- Rám spodní čepy 34.40,-- Rám rozpory ,-- Rám profil horní+boční 38.20,-- Rám profil spodní 39.40,-- Křídlo rozpory svislé, zámková 22.40,-- Křídlo čepy vodorovné, zámková ,-- Křídlo vnitřní profil, zámková ,-- Profilování zámkové lišty 7.0,-- Odřezání zámkové lišty 4.20,-- Křídlo čepy svislé, odřezávaná ,-- Křídlo čepy vodorovné, odřezávaná 31.90,-- Křídlo vnitřní profil, odřez ,-- Odřezávání lišty 4.00,-- Křídlo vnější profil ,-- Sraz dvoukřídlého okna 34.00,-- Celkem , ,-- Široký sortiment doplňků: - spodní K-profil pro rámový sloupek - K-profil pro pevné zasklení horní a boční - K-profil pro pevné zasklení spodní - doplněk pro výrobu obloukových oken - zapěnování rámu - parapet a okapní plech - zdvojený balkonový vlys max. 4,7 22,7 OKAPNICE ISAR 2/24 F-TI MIN Ceny na dotaz Kresleno pro okapnici SPREE a zámkovou lištu. Středový sraz s bezpečnostním kováním. Kresleno pro okapnici ISAR a odřezávanou lištu. 9

70 EURO - nový okenní program TyP: EURO PRO HORNÍ CNC FRÉZKY Nástroje pro CNC horní frézky se používají nejčastěji k výrobě obloukových oken. Ucelená nabídka nástrojů počítá i s možností rohových spojů křídla a rámu na kontraprofil. Pro napojení oblouků na rovný vlys nabízíme minicinkovou frézu 10/10 s oblým zubem. Kovací drážka může být vestavěná do vnějšího profilu křídla, nebo dodána na samostatném trnu. Trn HSK3F je v ceně, jiné trny dodáme na přání. Provedení: Tělesa fréz z vysokopevnostního duralu Žiletkové frézy 2z Profilování a přestavitelnost sladíme vždy se sadou, kterou používáte na sp. frézce nebo úhlovém centru. Rozsah dodávky: Verze s odřezávanou lištou obsahuje až 8 sad nástrojů, verze se zámkovou lištou obsahuje až 9 sad nástrojů. VNĚJŠÍ PROFIL RÁMU PRO ZAPĚNOVÁNÍ RÁM, KONTRAPROFIL NA KOLÍKOVANÝ SPOJ KŘÍDLO, KONTRAPROFIL NA KOLÍKOVANÝ SPOJ MINICINK 10/10, OBLÝ KŘÍDLO, VNĚJŠÍ PROFIL BEZ KOVÁNÍ KŘÍDLO, SAMOSTATNÁ KOVACÍ DRÁŽKA RÁM, VNITŘNÍ PROFIL KŘÍDLO, PROFILOVÁNÍ PŘESAZENÉ LIŠTY KŘÍDLO, VNITŘNÍ PROFIL, PŘESAZENÁ LIŠTA KŘÍDLO, VNITŘNÍ PROFIL, ODŘEZÁVANÁ LIŠTA Typ EURO odřezávaná 70 EURO zámková EURO odřezávaná EURO zámková Křídlo, profilování přesazené lišty , ,- Křídlo, vnitřní profil 3.200, , , ,- Křídlo, vnější profil bez kování , , , ,- Samostatná kovací drážka.00,-.00,-.00,-.00,- Rám, vnitřní profill , ,- 28.0,- 28.0,- Vnější profil rámu pro zapěnování , , , ,- Rám, kontraprofil na kolík. spoj , , , ,- Křídlo kontraprofil na kolík. spoj 34.00, , , ,- Minicink 10/10 oblý 1.300, , , ,- Doplňkové stopkové frézy: Stopka R3 na žlábkování zaskl. lišty, HSS 88,- Stopka ø na odřezání zaskl. lišty, HSS 0,- HW 1.230,-

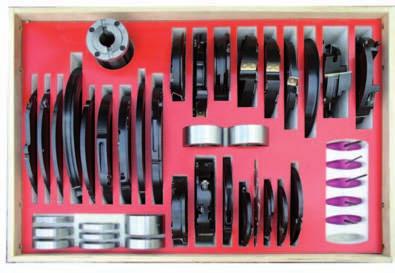

71 EURO - nový okenní program 8 78 SOFT ekonomická Pro využití rustikálního profilu se dokupuje jedna fréza a sada tvarových žiletek Šířka 78, kresleno s okapnicí DONAU 22/24 F-TI R3 R3 R3 R R R ,737 22,722, ,737 22,722, R R ,737 22,722, ,737 22,722, R3R3 R3R3 R3 R3 8 R ,9, 9,9, ,9, Šířka 8, kresleno s okapnicí MAIN 22/24 F-TI R3R ,722,7 2722,722, R 10R R R 8 8 R 22, , ,,,, ,,,,,, 8 R ,, 8 R , Kč výrobu dvoukřídlého, otevíravě sklopného okna šířky 8 nebo 78mm volbu mezi odřezávanou a přesazenou lištou frézovat vybrání pro parapet a okapní plech lze vynechat celoobvodové kování lze vynechat přídavné těsnění sada je připravena na rustikální profil (rustik. doplňky se kupují samostatně) , Kč Cena rustikálních doplňků: - Cena sady: Sada v základním vybavení umožňuje: 2323 Provedení: Soubor 2 fréz, mezikroužků a upínacího pouzdra, ze kterých se pro každou operaci sestavuje nástrojová sada Dvoubřité frézy, osazené výměnnými žiletkami. Sada nastavitelná na šířku 8 nebo 78mm Vnější hrany zaoblené, vnitřní R1, a R3 Osová vzdálenost kování 9mm Upínání ø30, 40 nebo 0 mm Pročepují 11,8 cm 1212 TyP: EURO Rustikální profil

72 EURO - nový okenní program VÝROBA ZáMKOVÉ LIŠTY VE ČTYŘSTRANCE Pro výrobu zasklívací lišty ve čtyřstrance se používají 3 postupy: 1. Při formátování okenního vlysu se zároveň vyřízne hranolek pro lištu v pravoúhlé poloze, který se na druhý průchod celý profiluje. 2. Při formátování okenního vlysu se zároveň vyřízne hranolek pro lištu ve sklonu, který se na druhý průchod celý profiluje. 3. Při formátování okenního vlysu se lišta ze dvou stran předprofiluje a odřízne. Na další operaci se lišta vyfalcuje. Lišty se vyrábějí: - z vnitřního profilu rámu - z vnějšího profilu křídla - v případě profilování ve sklonu také z vnitřního profilu křídla. Ve všech případech se lišty zhotovují ještě PŘED ČEPOVÁNÍM. Vyřezání hranolu na lištu v pravoúhlé poloze. Okenní vlys se formátuje s přídavkem 0,mm na egalizaci, lištový hranol se neobrábí, pouze vyřeže. Lištový hranol lze získat z vnějšího profilu křídla a z horního + bočního profilu rámu. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. 1 Profilování lišty v pravoúhlé poloze. Lišta se obrábí ze všech stran. Dodáváme nástroje levý a pravý. Horní a dolní nástroj jsou běžné hoblovací válce. HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC Protože se sady přizpůsobují čtyřstrankám (pracovní průměry, seřizovací možnosti, prostor v krytech), sdělujeme ceny až podle konkrétní poptávky. 72

73 EURO - nový okenní program VÝROBA ZáMKOVÉ LIŠTY VE ČTYŘSTRANCE Vyřezání hranolu na lištu ve sklonu. Okenní vlys se formátuje s přídavkem 0,mm na egalizaci, lištový hranol se neobrábí, pouze vyřeže. Lištový hranol lze získat z horního + bočního profilu rámu a z vnitřního profilu křídla. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. 2 Profilování lišty ve sklonu. Lišta se obrábí ze všech stran. Dodáváme nástroje levý, pravý a horní. Dolní nástroj je běžný hoblovací válec. Výhoda: Můžete vyrobit více lišt a můžete i zvětšit jejich šířku. Nevýhoda: Zbývají malé přídavky na obrábění, které vylučují použít vlysy křivé nebo s hlubokým povrchovým poškozením. HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC HOBLOVACÍ VÁLEC 3 Profilování a odříznutí lišty v pravoúhlé poloze. Okenní vlys se formátuje s přídavkem 0,mm na egalizaci, lištový hranol se profiluje a odřízne. Lištu lze získat z vnějšího profilu křídla a z horního + bočního profilu rámu. Dodáváme nástroje horní a pravý. Spodní a levý nástroj jsou běžné hoblovací válce. Falcování lišty Probíhá už jen falcovací hlavou, může se dělat na spodní frézce s podavačem. 73

74 EURO - nový okenní program STOPKOVá FRÉZA Ø 13 STOPKOVá FRÉZA R3 STOPKOVá FRÉZA Ø NA FORMÁTOVÁNÍ OBLOU- KOVéHO VLySU Provedení: Dvoubřitá HW fréza Upínací průměr 8 mm NA ŽLÁBEK ZASKLÍVACÍ LIŠTy Provedení: Dvoubřitá HSS fréza Upínací průměr 8 mm NA ODŘEZÁVÁNÍ ZA- SKLÍVACÍ LIŠTy Provedení: Jednobřitá HSS nebo HW fréza Upínací průměr 8 mm Odříznutí probíhá nadvakrát s přidáním hloubky. TyP: FRÉZA NA DRáŽKU PRO DRUHÉ TĚSNĚNÍ TP-1193 TP-1137 Provedení: Výměnné HW nože s omezovači Volba ze 2 typů těsnění Dvoubřité nástroje, ruční posuv TyP: ZAPĚNOVáNÍ RáMU Úsporné řešení vnějšího profilu rámu pro zapěnování. Pro každou šířku rámu musí být samostatná sada nožů. Provedení: Upínací hlava a výměnné HL nože s omezovači Tříbřité nástroje, strojní posuv R3 R3 R2 R R3 R3 R2 R R3 R3 R2 R R3 R3 R2 R TyP: PARAPET A OKAPNÍ PLECH Provedení: Upínané HL nože s omezovači Ruční posuv Typ Materiál obj. číslo cena Kč Stopka ø13 HW ,-- Stopka R3 HSS ,-- Stopka ø HSS ,-- Stopka ø HW ,-- Drážka pro těsnění 1137 HW ,-- Drážka pro těsnění 1193 HW ,-- Nožová hlava B ,-- Sada nožů Pěna 8 HL ,-- Sada nožů Pěna 78 HL ,-- Sada nožů Pěna 88 HL ,-- Sada nožů Pěna 92 HL ,-- Sada na parapet a okapní plech HL ,-- 74

75 EURO - nový okenní program TyP: DOMOVNÍ DVEŘE EURO 8-78 a 92, KOLÍKOVANÝ SPOJ RÁMU Souprava rozšiřuje použití všech našich současných i starších fréz EURO SOFTLINE. Rám domovních dveří není spojen čepováním, ale skolíkovaný na kontra profil. Tím se zásadně zjednoduší a zlevní výroba domovních dveří ve stylu EURO. Protože rohový spoj rámu nenese po zabudování do stavby žádné provozní zatížení, ukazuje se kolíkovaný spoj jako dostatečný. Provedení: Žiletkové frézy 2z, montované na pouzdrech Upínací ø30, 40 nebo 0 mm Volitelná velikost kovací drážky Volitelné zaoblení hran R nebo Variabilita: Nástroje na š. 8 a 78 (první sloupec ceníku) jsou nastavitelné změnou polohy mezikroužku. Na š. 92 je nutné dokoupit do každé sady doplňkovou frézu (druhý sloupec ceníku). Také lze dodat pouze š. 92 (třetí sloupec ceníku). Zúžení sady 92 na 8-78 je dokoupením fréz také možné. Typ Stavitelná Rozšíření Samostatná šířka 8-78 na šířku 92 šířka 92 Křídlo vnější profil , , ,- Křídlo vněj. profil spodní.100,-.800, ,- Zdvojený balkonový vlys ,-.900, ,- Rám vnitřní profil 1.400,-.700, ,- Rám kontraprofil 1.800,-.800, ,- Sraz dvoukřídlých dveří ,-.900, ,- Kovací drážka pro zámek.00,- 0,-.00,- Celkem , , , Poznámky: 1 1) Kovací drážka pro zámek se frézuje samostatně na druhou operaci. 2 2) Sada je připravená na použití jazýčkového těsnění ve středovém srazu. 7

76 EURO - nový okenní program TyP: DOMOVNÍ DVEŘE 8-78, přesazená lišta Nástroje rozšiřují využití okenních sad: - EURO 8-78 SOFT (str. 0, 1) - EURO SOFT (str. 2, 3) - EURO SOFT (str. 4-7) pro výrobu domovních dveří. Dodržují s nimi nulové linie. Jsou nastavitelné na š. 8 a 78 mm (na řezech vpravo kresleno seřízení pro 8 mm). Venkovní 11mm falc kryje těsnicí drážku a brání nasazení páčidla při násilném vniknutí. Vnitřní 22mm falc zlepšuje ukotvení dveřních závěsů. Poznámka: Boční profil zdvojeného vlysu se frézuje nadvakrát čepovacími frézami okenní sady. RÁM DVEŘÍ - ČEPy RÁM DVEŘÍ - ROZPORy ,-Kč 11.00,-Kč RÁM DVEŘÍ - PROFIL 1.400,-Kč 8 mm 78 mm KŘ. DVEŘÍ - VNĚJŠÍ PROFIL ,-Kč KŘ. DVEŘÍ - SPODNÍ PROFIL.100,-Kč ZDVOJENÝ VLyS - PROFIL ,-Kč Dveřový doplněk 8 SOFT-LINE celkem ,-kč Rozšíření na 78 SOFT-LINE ,- Kč 7

77 EURO - nový okenní program TyP: DOMOVNÍ DVEŘE 8-78, odřezávaná lišta Nástroje rozšiřují využití okenních sad: - EURO 8-78 SOFT (str. 0, 1) - EURO SOFT (str. 2, 3) - EURO SOFT (str. 4-7) pro výrobu domovních dveří. Dodržují s nimi nulové linie. Jsou nastavitelné na š. 8 a 78 mm (na řezech vpravo kresleno seřízení pro 8 mm). Venkovní 11mm falc kryje těsnicí drážku a brání nasazení páčidla při násilném vniknutí. Vnitřní 22mm falc zlepšuje ukotvení dveřních závěsů. Poznámka: Boční profil zdvojeného vlysu se frézuje nadvakrát čepovacími frézami okenní sady. RÁM DVEŘÍ - ČEPy RÁM DVEŘÍ - ROZPORy ,-Kč 11.00,-Kč RÁM DVEŘÍ - PROFIL 1.400,-Kč 8 mm 78 mm KŘ. DVEŘÍ - VNĚJŠÍ PROFIL ,-Kč KŘ. DVEŘÍ - SPODNÍ PROFIL.100,-Kč ZDVOJENÝ VLyS - PROFIL ,-Kč Dveřový doplněk 8 SOFT-LINE celkem ,-kč Rozšíření na 78 SOFT-LINE ,- Kč 77

78 VYMEZOVACÍ KROUŽKY Provedení: Kroužky do s=1 z kalené oceli nebo nerezi, silnější kroužky z konstrukční oceli Rovnoběžnost ploch ± 0,01 mm Jiné rozměry na přání Mezikroužky univerzální: S S d=30 s (mm) Obj. číslo Cena Kroužek 0, ,- Kroužek 0, ,- Kroužek 0, ,- Kroužek 1, ,- Kroužek 2, ,- Kroužek 3, ,- Kroužek 4, ,- Kroužek, ,- Kroužek 8, ,- Kroužek 10, ,- Kroužek 12, ,- Kroužek 14, ,- Kroužek 1, ,- Kroužek, ,- Kroužek 20, ,- d=40 s (mm) Obj. číslo Cena Kroužek 0, ,- Kroužek 0, ,- Kroužek 0, ,- Kroužek 1, ,- Kroužek 2, ,- Kroužek 3, ,- Kroužek 4, ,- Kroužek, ,- Kroužek 8, ,- Kroužek 10, ,- Kroužek 12, ,- Kroužek 14, ,- Kroužek 1, ,- Kroužek, ,- Kroužek 20, ,- Kroužky pro vytváření nástrojových sad: Kr. horní Kr. závitový spodní Mezikroužek 11 Zahloubení pro hlavu M ČSN M s d=30 s (mm) Obj. číslo Cena Kroužek 0, ,- Kroužek 0, ,- Kroužek 0, ,- Kroužek 1, ,- Kroužek 2, ,- Kroužek 3, ,- Kroužek 4, ,- Kroužek, ,- Kroužek 8, ,- Kroužek 10, ,- Kroužek 11, ,- Kroužek 12, ,- Kroužek 14, ,- Kroužek 1, ,- Kroužek, ,- Kroužek 20, ,- Kr. horní 11, ,- Kr. spodní 8, ,- Mezikroužky do rozmítacích pil: s s (mm) Obj. číslo Cena Kroužek 0, ,- Kroužek 0, ,- Kroužek 0, ,- Kroužek 1, ,- Kroužek 2, ,- Kroužek 3, ,- Kroužek, ,- Kroužek 10, ,- Kroužek 20, ,- 78

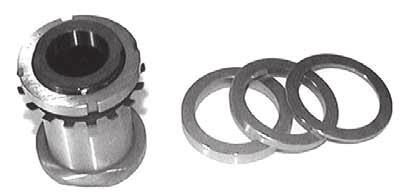

79 UPÍNACÍ A REDUKČNÍ POUZDRA Provedení: Pouzdra z nízkolegované oceli, kalená na 40 až 4 HRC Mezikroužky z konstrukční oceli. Součástí pouzdra je upínací matice a podložka Jiné rozměry na přání. Ød ØD s (činná výška) h (celková výška) ØD D 0 d s h Mater. Obj. číslo Cena Kč Pouzdro D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- v D 0 d s h Mater. Obj. číslo Cena Kč Pouzdro D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- D OCEL ,- Typ D D 1 v Mater. Obj. číslo Cena Kč Kroužek 0x70x 0,1 OCEL ,- Kroužek 0x70x 0,2 OCEL ,- Kroužek 0x70x 0, OCEL ,- Kroužek 0x70x 1 OCEL ,- Kroužek 0x70x 2 OCEL ,- Kroužek 0x70x 3 OCEL ,- Kroužek 0x70x 4 OCEL ,- Kroužek 0x70x OCEL ,- Kroužek 0x70x OCEL ,- Kroužek 0x70x 8 OCEL ,- Kroužek 0x70x10 OCEL ,- Kroužek 0x70x12 OCEL ,- Kroužek 0x70x14 OCEL ,- Kroužek 0x70x1 OCEL ,- Kroužek 0x70x20 OCEL ,- Typ D D 1 v Mater. Obj. číslo Cena Kč Kroužek 0x80x 0,1 OCEL ,- Kroužek 0x80x 0,2 OCEL ,- Kroužek 0x80x 0, OCEL ,- Kroužek 0x80x 1 OCEL ,- Kroužek 0x80x 2 OCEL ,- Kroužek 0x80x 3 OCEL ,- Kroužek 0x80x 4 OCEL ,- Kroužek 0x80x OCEL ,- Kroužek 0x80x OCEL ,- Kroužek 0x80x 8 OCEL ,- Kroužek 0x80x10 OCEL ,- Kroužek 0x80x12 OCEL ,- Kroužek 0x80x14 OCEL ,- Kroužek 0x80x1 OCEL ,- Kroužek 0x80x20 OCEL ,- REDUKČNÍ POUZDRA Provedení: Vyrobena z konstrukční oceli. Házivost do 0,02 Rozměry označené X se vyrábějí na zakázku 10 7,8 ØD+20 ØD Ød Typ D / d obj. číslo cena Kč Pouzdro 40 / ,-- Pouzdro 40 / X 420,-- Pouzdro 40 / X 420,-- Pouzdro 0 / ,-- Pouzdro 0 / X 420,-- Pouzdro 0 / X 420,-- Pouzdro 0 / ,-- 79

80 TyP: PALUBKOVá STAVEBNICE LEHKÁ ŘADA FRÉZY NA PALUBKY Soubor 1 fréz, upínacích pouzder a mezikroužků pro výrobu palubek ve čtyřstrance. Z dodaných fréz je možné vyskládat sady na typů palubek. Stavebnici nemusíte kupovat celou. Postupným dokupováním se celková cena nezvýší. Provedení: Čtyřzubé žiletkové nástroje Zaoblené konce per R1, Upínací průměr 30, 40 nebo 0 mm Mezikroužky pro nastavení po 0, mm Levná výměna žiletek (většinou 4 otočné) Vysoké řezné úhly pro hladký povrch měkkého dřeva. Ø130 Ø11 Tatranský profil 1 Ø Ø143 MIN. 4 MAX. 7,, 7, 1 R1, 4 9 MIN. 12 MAX , Ø179 MIN 4 MAX. 7,, Tatranský profil 30 7, Ø 1 R1, 4 MIN 12 MAX. 3 1, Ø143 MIN 4 MAX. 7,, Podlahová palubka 7, 0, Ø 1 R1, 4 3 MIN 12 MAX. 3 Ø10 MIN 4 MAX. 7,, Klasická palubka 7, 0, Ø10 1 R1, 4 7 MIN 12 MAX Ø10 12 MIN 4 MAX. 7,, Oboustranná palubka 7, Ø R1, Ø MIN 12 MAX. 37 MIN 13 MAX. 30 MIN 4 MAX. 7,,, Palubka SOFT, 7, R1, 1, Ø 4 11 Ceník najdete na str

81 FRÉZY NA PALUBKY TyP: PALUBKOVá STAVEBNICE TĚŽKÁ ŘADA Soubor 1 fréz do čtyřstranky, upínacích pouzder a mezikroužků Z dodaných fréz je možné vyskládat sady na typů palubek. Stavebnici nemusíte kupovat celou, postupným dokupováním se celková cena nezvýší. Provedení podobné jako u lehké řady, od které se liší: - větší tloušťkou pera (rozsah 9 mm) - větší tloušťkou palubky (podlahová palubka až 48mm silná, na rozdíl od 30mm lehké řady). - zaoblením konců per R2 Ø11 Ø13 Tatranský profil MIN 1 MAX 40 MIN. MAX R Ø179 Tatranský profil 30 Ø MIN 1 MAX 42 MIN MAX R Ø MIN MAX. 9 Podlahová palubka , Ø MIN 1 MAX.48 8, R2 23 Klasická palubka Ø13 21 MIN MAX , MIN 1 MAX. 41 MIN 1 MAX. 41 MIN MAX. 9 8, 9 R2 Oboustranná palubka 9 10 R Ceník najdete na str Ø179, Palubka SOFT 32 Ø MIN 1 MAX 34 MIN MAX R2,

82 FRÉZY NA PALUBKY CENÍK PALUBKOVÉ STAVEBNICE LEHKá ŘADA Kompletní stavebnice obsahuje 1 fréz, 2 pouzdra a sadu mezikroužků, vše v luxusní překližkové kazetě. Položka kusů v celku obj. číslo cena Kč celkem Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Upínací pouzdro ,- Sada mezikroužků ,- Překližková kazeta ,- Kompletní stavebnice 7.400,- Kalkulace ceny samostatných sestav: Tatranský profil ,- Tatranský profil ,- Podlahová palubka 19.48,- Klasická palubka ,- Oboustranná palubka 29.31,- Palubka Soft ,- CENÍK PALUBKOVÉ STAVEBNICE TĚŽKá ŘADA Kompletní stavebnice obsahuje 1 fréz, 2 pouzdra a sadu mezikroužků, vše v luxusní překližkové kazetě. Položka kusů v celku obj. číslo cena Kč celkem Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Fréza č ,- Upínací pouzdro ,- Sada mezikroužků ,- Překližková kazeta ,- Kompletní stavebnice 7.88,- Kalkulace ceny samostatných sestav: Tatranský profil ,- Tatranský profil ,- Podlahová palubka 2.020,- Klasická palubka ,- Oboustranná palubka ,- Palubka SOFT ,- Náhradní díly: Nůž TP-28 (pro lehkou řadu) Nůž TP-29 (pro těžkou řadu) Šroub Mx11 Šroub Mx11 Šroub US-028 Šroub Mx10 Nůž FKB R2 TP-28 4 mm TP-29 mm Položka obj. číslo cena Kč Nůž FKB R1, ,- Nůž FKB R ,- Nůž TP ,- Nůž TP ,- Nůž L 13, ,- Nůž L13, 82 Šroub Mx11 Nůž KS14 Šroub US-028 Nůž NU-819 Položka obj. číslo cena Kč Nůž KS ,- Nůž NU ,- Šroub Mx ,- Šroub US ,- Šroub Mx ,-

83 DŘEVOSTAVBY TyP: FRÉZY NA TERASOVá PRKNA Stavitelné sady fréz na vlnkový a trapézový profil terasových prken. Určeny jsou přednostně do čtyřstranky, ale mohou pracovat i na spodní frézce. Masivní nože s=8 mm umožňují až 0 přeostření. Systém upínání nožů i nastavení šířek je přesný bez potřeby dalšího seřizování polohy. Nastavení šířky: Vlnkový profil po mm Trapézový profil po 1 mm s možností dokoupení sady nožů pro mezirozměry 80 a 9 mm Provedení: Čtyřzubé nástroje Materiál nožů HL, za příplatek HSS-Co Vysoké řezné úhly pro hladký povrch dřeva Upínací průměr 40 mm Nulový průměr 130 mm (u nových nožů, přeostřením pak klesá) Mezikroužky v ceně Profily 1:1 Základní sada Vlnková strana, šířky 70 až 10 Trapézová strana, šířky 70, 8 a 100 Sada s rozšířením Vlnková strana, šířky 110 až 1 (po mm) Trapézová strana, šířky 11 až 10 (po 1mm) Typ D v d Mat Obj. číslo Cena Kč Frézy na teraso vlnky 70 až x12x40 HL (HSS-Co) ,- Frézy na teraso trapéz 70, 8 a x120x40 HL (HSS-Co) ,- Frézy na teraso rozšíření vlnky 110 až 1 140xx40 HL (HSS-Co) ,- Frézy na teraso rozšíření trapézu 11 až x0x40 HL (HSS-Co) ,- Doplňkové nože na trapéz a 10 (8 ks) HL (HSS-Co) ,- 83

84 TyP: SRUBOVÝ PROFIL DŘEVOSTAVBY Vysoce výkonné nástroje do čtyřstranek, nastavitelné na více šířek srubového profilu. Osazení 4 otočnými HW noži L142 zlevňuje nejen provoz, ale i případné škody při poničení nožů nečistotami ve dřevě. Výměna 1 břitu stojí pouze 31 Kč a lze ji udělat přímo ve stroji. Provedení: Ocelové těleso 4 zubý nástroj Upínací průměr 40 nebo 0 mm Varianty na přání Srubová sada mm. Skládá se ze 14 nástrojů: PROFIL š.0 PROFIL š.10 SRUBOVÝ PROFIL STAVITELNÝ š PROFIL š Ø17 Ø7 Srubová sada mm. Skládá se z 11 nástrojů: PROFIL š.210 PROFIL š.10 SRUBOVÝ PROFIL STAVITELNÝ š PROFIL š Ø1 Ø2 Typ D v d Mat Obj. číslo Cena Kč Srubová sada x200x40(0) HW ,- Srubová sada x230x40(0) HW ,- 84

85 ČISTIČ, DIAMANTOVÉ BROUSKY, DRáSADLA TyP: ČISTIČ LKW Vysoce účinný prostředek na čištění nástrojů od pryskyřic, napečenin a dalších nečistot. Koncentrát se ředí s vodou v poměru 1:4. Dodává se v balení 0, nebo 1 litr. Nanáší se postřikem, štětcem, nebo ponořením do lázně. Silnější vrstvy je vhodné mechanicky narušit pro snadnější navzlínání čističe. POZOR: Použití: Nebezpečný při styku s pokožkou (žíravý), používejte ochranné pomůcky. Na ocelové a tvrdokovové nástroje. Nepoužívat na frézy z ALU slitin, narušuje jejich strukturu. Typ Množství Obj. číslo Cena Kč Čistič LKW 0, 0, litru ,- Čistič LKW 1,0 1,0 litr ,- Láhev s rozprašovačem ,- TyP: DIA BROUSEK D4 Jemný lapovací diamantový brousek zrnitosti D4. Použití: Slouží k oživení otupených ostří na HM i HSS nožích. Po broušení jím lze přeleštit ostří na vyšší kvalitu, než jaké dosáhnete brusem. Provedení: Na rozdíl od galvanických brousků, které mají jen jednu vrstvu diamantu v měkkém niklovém pojivu, má tento brousek diamantová zrna v celém průřezu silné bronzové destičky. Upozornění: Při používání namáčejte brousek do vody. Typ obj. číslo Cena Kč DIA brousek D ,- TyP: DRáSADLO Nabízíme zakázkovou výrobu tvrdokovových drásadel pro dlabání pravoúhlých děr. Drásadla vyrobíme podle Vašich výkresů nebo podle vzorových kusů. Přizpůsobíme se jakémukoli upínání na Vašem stroji. Ceny kalkulujeme podle jednotlivých zakázek. 8

86 Uběrací se dvěma břity Rozměr L Označení Universální Spec. měkké dřevo Spec. tvrdé dřevo Spec. MDF Spec. DTD, lamino POZOR! - jiná POZOR! - jiná W T U geometrie břitu M geometrie břitu T MDF DTD 7, L 7, 31,- 94,- 94,- 100,- 140,- 9, L 9, 7,- 97,- 97,- 104,- 144,- 11,0 L ,- na přání na přání na přání na přání 13,0 L ,- na přání na přání na přání na přání 1,0 L 1 33,- 9,- 92,- 108,- 14,- 1,7 L 1,7 92,- na přání na přání na přání na přání 17,0 L ,- na přání na přání na přání na přání,0 L 121,- na přání na přání na přání na přání 19,0 L ,- na přání na přání na přání na přání 20,0 L 20 3,- 94,- 99,- 89,- 124,- 24,7 L 24,7 2,- na přání na přání 104,- 24,7 L 24,7-2 4,- 137,- 132,- 111,- 1,- 30,0 L 30 44,- 107,- 10,- 87,- 141,- 40,0 L 40 9,- 139,- 139,- 12,- 190,- 0,0 L 0 2,- 133,- 127,- 122,- 179,- 0,0 L 0 81,- 198,- 170,- 90,- 80,0 L 80 2,- 100,0 L ,- 120,0 L ,- Uběrací se čtyřmi břity 12,0 L ,- 100,- 91,-,- 20,0 L ,- na přání na přání 11,- 141,- 29, L ,- na přání na přání 128,-,- 49, L ,- na přání na přání 147,- 19,- 0,0 L 0/ ,- 12,- 19,- Do stopkových fréz 20 4,1 1,1 BCG 20 7,- 30, 1,1 BCG 30 70,- 0, 1,1 BCG 0 81,- 29, L ,- 128,- 49, L ,- 19,- Uběrací úkosové s bočním ostřím T W 3 L 20 TVRDOKOVOVÉ ŽILETKY Ceratizit tvrdokovové výměnné žiletky 19, VL L 10,- na přání na přání 1,- 197,- 19, VL R 10,- na přání na přání 1,- 197,- 29, VL L 102,- na přání na přání 14,- 200,- 29, VL R 102,- na přání na přání 14,- 200,- 49, VL L 120,- na přání na přání 17,- 228,- 49, VL R 120,- na přání na přání 17,- 228,- 8

87 TVRDOKOVOVÉ ŽILETKY Předřezy Rozměr L Označení Universální Spec. měkké dřevo Spec. tvrdé dřevo Spec. MDF Spec. DTD, lamino POZOR! - jiná POZOR! - jiná W T U geometrie břitu M geometrie břitu T MDF DTD 14 1,2 L ,- 14 2,0 L ,- 112,- 88,- 7,- 13, 2 L13 49,- 14 2,0 KS ,- 19 2,0 L 222,- Pouze v jakosti univerzální Rozměr Označení Pouze v jakosti universální Drážkovací L W T U 1,9 NF ,- 2,4 NF 2 10,- 2,9 NF ,- 3,70 NF ,- 3,9 NF ,- Srážeče a zaoblovače hran 4 FKB-4 330,- R1 FKB-R1 330,- R1, FKB-R1, 330,- R2 FKB-R2 330,- R3 FKB-R3 330,- FKB- 330,- Nože do ručních strojků Rozměr L W T Označení Pouze v jakosti universální 7, KF 7,- 82,0 KF 82N 0,- 80,0 KF80 (pro hoblíky ELU) 3,- 0,0 GF0 100,- U jakosti tvrdokovu a geometrie břitu U M T MDF UNIVERSáLNÍ MĚKKÉ DŘEVO TVRDÉ DŘEVO DESKY MDF, PŘEKLIŽKY Z jakosti HC 0 přecházíme beze změny cen na nejmodernější jakost KCR 08. Ta má širší použití i při obrábění překližky a MDF. Dá se čekat, že postupně nahradí i MDF jakosti. U zaoblovačů a drážkovačů se pro vyšší houževnatost používají jakosti HC 27 a HC 3. Specialita jak z hlediska chemického složení, tak z hlediska řezné geometrie. Bezkobaltové pojivo dává mimořádnou houževnatost a umožňuje vysoké úhly čela břitu. Dodává se pouze s úhlem ostří 4 a zrcadlově leštěnými břity. Optimální náhrada HSS. Používá se jakost MG, řezná geometrie jako na měkké dřevo. Mikronová zrnitost a vysoký obsah kobaltu poskytují výbornou řezivost při vysoké houževnatosti. Dodává se pouze s úhlem ostří 4 a zrcadlově leštěnými břity. Používá se jakost KCR 02+ a standardní řezná geometrie. Submikronová zrnitost a nízký obsah kobaltu dávají vysokou tvrdost, potřebnou pro obrábění MDF a lepených desek. DTD DŘEVOTŘÍSKA, LAMINO Používá se jakost UMG 04 a standardní řezná geometrie. Ultramikronová zrnitost je zárukou dobré houževnatosti a nízký obsah kobaltu zárukou nejvyšší tvrdosti při obrábění vysoce abrazivních materiálů. Tvrdokov jakosti UMG 04 je hospodárnou alternativou k polykrystalickému diamantu. CHRAňTE ŽIVOTNÍ PROSTŘEDÍ Tvrdokovy obsahují vysoké procento těžkých kovů. Vyřazené žiletky, jakož i ostatní zbytky tvrdokovu, vracejte prosím distributorovi. Zajistíme jejich ekologickou recyklaci. 87

88 ZAKáZKOVÉ NáSTROjE NC NáSTROjE Zakázková výroba fréz pro CNC stroje. Provedení: Vysokopevnostní dural Dynamicky vyváženo. Zrcadlově leštěné nože. Příklad aplikace: DŘEVOSTAVBY Zakázkové frézy do čtyřstranky na srubové profily Příklad aplikace: PROFILOVÉ VáLCE Zakázkové nástroje s tvrdokovovými žiletkami. Příklady aplikací: VáLCE DO PROTAHOVAČEK A HOBLOVEK Zakázkové hoblovací válce, např. pro: - KDR 310 ST a STF. - KDR 200 ST 88
