1 PŘEDSTAVENÍ KABELŮ PRAFLA 13. dubna 2016, Ostrava

2 OBSAH Obsah prezentace: Představení společnosti Zkoušky chování kabelů při požáru Funkčnost kabelové trasy Nově vydaná norma ČSN Klasifikace elektrických kabelů podle reakce na oheň Představení kabelů PRAFla Strana 2

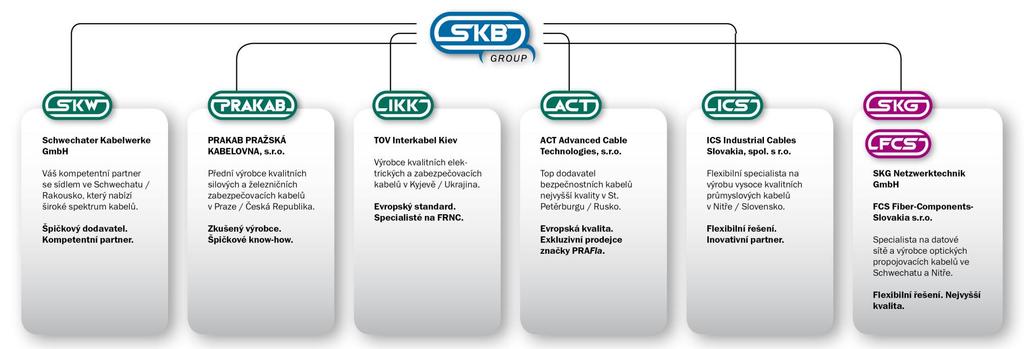

3 PROFIL SPOLEČNOSTI 2014 Struktura společnosti Společnost PRAKAB působí na evropském trhu jako výrobní centrum skupiny firem pod vedením SKB se sídlem ve Schwechatu (Rakousko) Strana 3

4 PROFIL SPOLEČNOSTI 2014 Geografická poloha Společnost PRAKAB PRAŽSKÁ KABELOVNA, s.r.o. je součástí uskupení firem pod vedením SKB se sídlem v Rakousku Strana 4

5 PŘEDSTAVENÍ SPOLEČNOSTI PRAKAB Historie společnosti 1891 založení firmy SKW pradědečkem dnešních majitelů 1908 pobočky v Praze a Budapešti zajišťují odbyt do celého světa 1921 založení firmy Pražská kabelovna s.r.o. společně s Dr. Emilem Kolbenem 1939 oddělení firmy PRAKAB od skupiny SKW 1940 rozšíření pražského podniku 1992 návrat do Čech získáním podniku PRAKAB a.s přemístění výroby z SKW do firmy PRAKAB 2003 nové zkušební a testovací centrum FRNC kabelů 2005 výroba kabelů s izolací ze silikonu 2007 kategorizace kabelů dle reakce na oheň (CPD) 2012 vývoj nových typů izolací a kabelů Strana 5

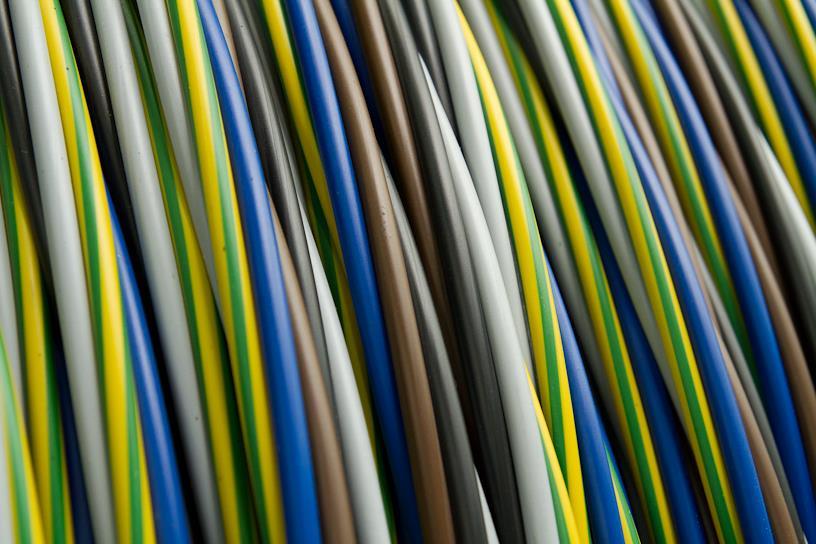

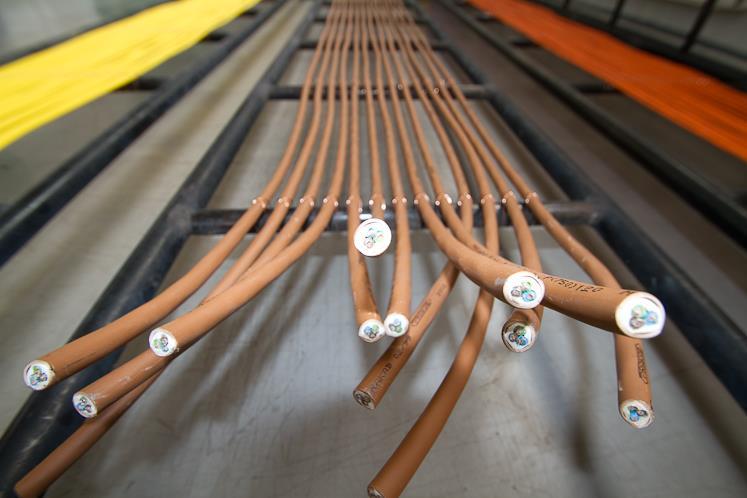

6 VÝROBNÍ PORTFOLIO Produktové portfolio Cu lana, pletiva Instalační vodiče (H05V, H07V-U/K) Instalační kabely (CYKY) Silové kabely 0,6/1 kv (1-CYKY, 1-AYKY, 1-YY) Izolovaná vrchní vedení (1-AES) Kabely pro ovládání a elektroniku (CMSM, CMFM, JYTY) Železniční a zabezpečovací kabely (TCEKPFLE) Sdělovací kabely a vodiče (SYKFY, J-Y(St)Y) Gumové kabely (H05RR-F, H07RN-F, NSGAFÖU) Silikonové kabely (SiF, SiHF) Bezhalogenové silové kabely 0,6/1 kv Bezhalogenové kabely sdělovací, pro signalizaci a pro elektroniku Fotovoltaické kabely VIDEO_TS\VTS_10_1.VOB Strana 6

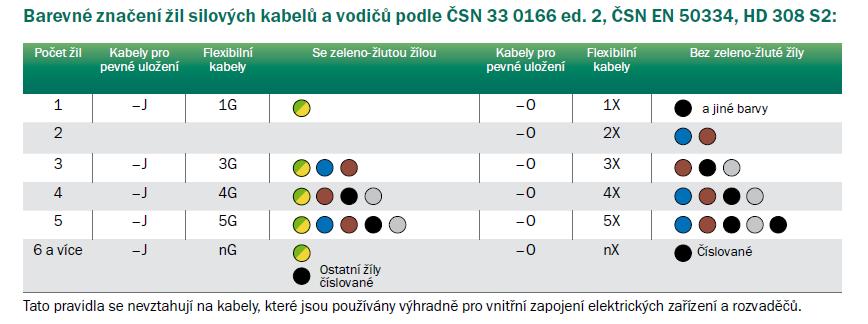

7 ZNAČENÍ KABELŮ Značení žil Seite 7

8 ZNAČENÍ KABELŮ Značení kabelů CYKY-J 3x1,5 RE H03VV-F 3G1,5 C = měděné jádro Y = PVC izolace K = kabel Y = PVC plášť H = Harmonizovaný typ 03 = provozní napětí 300V V = PVC izolace (R / S / X / Z ) V = PVC plášť F = z jemných drátů pro pohyblivé uložení J = zelenožlutá žíla, modrá, hnědá (O = hnědá, černá, šedá žíla) 3x1,5 = 3 žíly o průřezu 1,5mm 2 RE = rund, eindrähtig 3G1,5 = 3 žíly vč. žlutozelené o průřezu 1,5mm 2 (3X1,5 = bez žlutozelené, tzn. Hnědá, černá, šedá) Seite 8

9 VÝROBNÍ PORTFOLIO Srovnávací tabulka kabelů Označení VDE Označení ČSN Příklady ostatního značení bezhalogenové kabely N2XH CXKH-R, CHKE-R, CHKH-R, PRAFlaSafe N2XCH CXFE-R NHXH FE180/E30 CSKH-V180, CHKE-V180, CHKH-V180, PRAFlaDur (N)HXH FE180/E30 NHXCH FE180/E30 CXFE-V180 J-H(St)H PRAFlaCom, JCXFE-R, JXFE-R JB-H(St)H JE-H(St)H FE180/E30 PRAFlaGuard, JCXFE-V180, JXFE-V180 JB-H(St)H FE180/E30 PVC ovládací kabely YSLY-JZ (OZ, JB, OB) CMSM JZ 500, ÖLFLEX 110, YY-JZ YSLCY-JZ (OZ, OB) CMFM JZ 500-CY. ÖLFLEX 115-CY, LIYCY-JZ Gumové kabely HO7RN-F H05RR-F, H05RN-F NSGAFÖU 1,8/3kV CGTG, CGTU CGSG 3-CHBU Seite 9

10 VÝROBNÍ PORTFOLIO Srovnávací tabulka kabelů H05VV-F CYSY NYY-J (O, JZ) 1-CYKY-J (O) E-YY NYCY, NYCWY CYKFY, CYKCY NAYY-J (O) AYKY E-AYY NYM CYKY (N)YM J-Y(St)Y SYKFY JB-Y(St)Y JB-YY SYKY PVC silikonové vodiče SIHF CSSS SILFLEX, SILIFLEX SIF CSA SID CS NYFGY vysokonapěťové kabely 6-CYKCY N2XSY CXEKCY NA2XSY AXEKCY N2XS2Y CXEKCE NA2XS2Y AXEKCE N2XS(F)2Y CXEKVCE 22-CXEKVCEY NA2XS(F)2Y AXEKVCE 22-AXEKVCEY Seite 10

11 ZKOUŠKY V PŘÍPADĚ POŽÁRU Zkoušky chování kabelů v případě požáru Strana 11

12 ZÁKLADNÍ VLASTNOSTI FRNC KABELŮ PVC PE + Oheň retardující - Černý hustý kouř - PVC kabely obsahují až 30% Chlóru - Tvorba korozivních a toxických plynů + Bezhalogenový + vzniklé plyny nekorozivní, netoxické - rychle šíří oheň Řešení = FRNC = HFFR = LSOH = LFHC Flame Retardant Non Corosive Halogen Free Flame Retardant Low Smoke Zero Halogen Low Fire Hazard Cables Strana 12

13 ZKOUŠKY V PŘÍPADĚ POŽÁRU Zkušební zařízení ČSN EN ČSN EN Strana 13

14 ZKOUŠKY V PŘÍPADĚ POŽÁRU Šíření požáru po povrchu Šíření plamene ve svazcích Šíření plamene při klasifikaci reakce na oheň Samozhášivost Této zkoušce vyhoví i všechny kabely s PVC pláštěm ČSN EN R -( R/A, R/B, R/C ) třída reakce B1 ca, B2 ca, C ca, D ca VIDEO_TS\VTS_02_1.VOB Strana 14

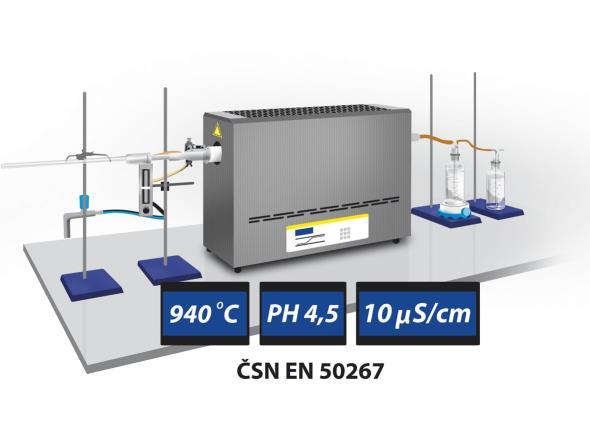

15 ZKOUŠKY V PŘÍPADĚ POŽÁRU Vlastnosti dýmu při požáru Korozivita plynů Hustota dýmu Dynamická hustota dýmu EN ph 4,3 vodivost 10 S/mm propustnost světla 60 % doplňková klasifikace s1a, s1b, s2, s3 VIDEO_TS\VTS_04_1.VOB VIDEO_TS\VTS_03_1.VOB Strana 15

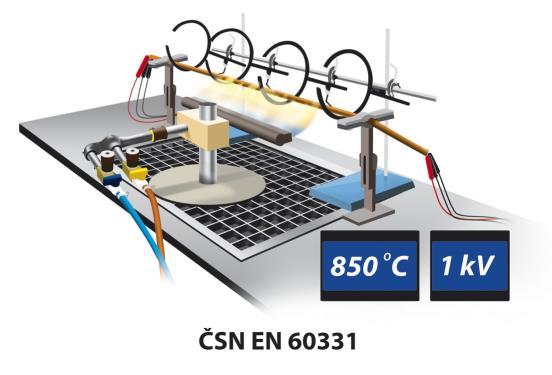

16 ZKOUŠKY V PŘÍPADĚ POŽÁRU Zkoušky funkčnosti kabelů Funkčnost izolace Funkčnost izolace pro bezpečnostní obvody Funkčnost kabelové trasy V180, FE180 PH P90-R, PH120-R, E90 VIDEO_TS\VTS_05_1.VOB VIDEO_TS\VTS_06_1.VOB Strana 16

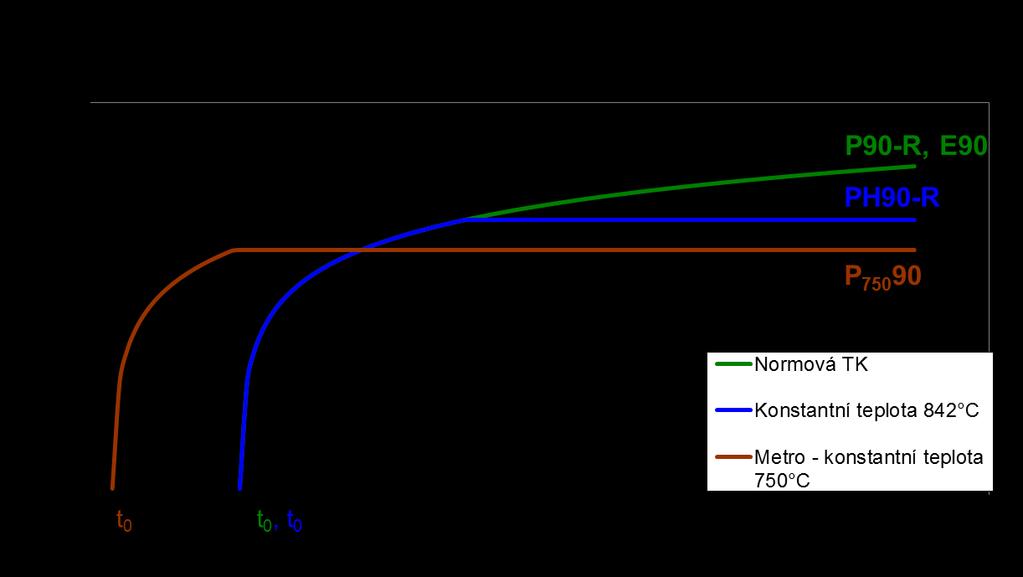

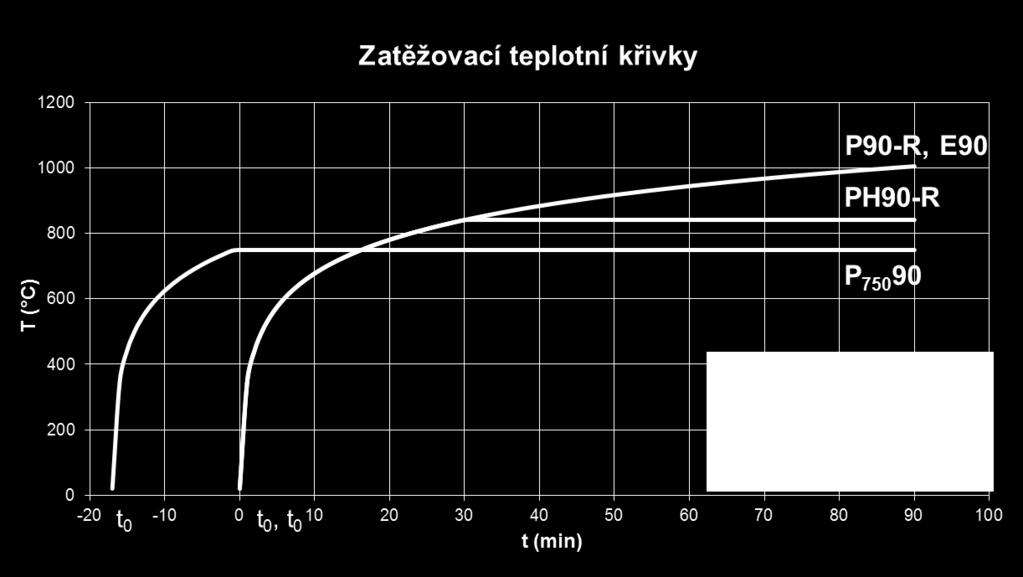

17 ZKOUŠKY V PŘÍPADĚ POŽÁRU ZP27/2008 -> ČSN Stanovení třídy funkčnosti kabelů a kabelových nosných systémů v případě požáru 2 požární scénáře: 1) Normová teplotní křivka P15-R, P30-R, P60-R, P90-R 2) Působení konstantní teploty PH15-R, PH30-R, PH60-R, PH90-R, PH120-R čas P90-R Normová teplotní křivka kabely s Al jádry čas PH120-R Konstantní teplota VIDEO_TS\VTS_08_1.VOB Strana 17

18 ZKOUŠKY V PŘÍPADĚ POŽÁRU ZP27/2008 -> ČSN Stanovení třídy funkčnosti kabelů a kabelových nosných systémů v případě požáru Strana 18

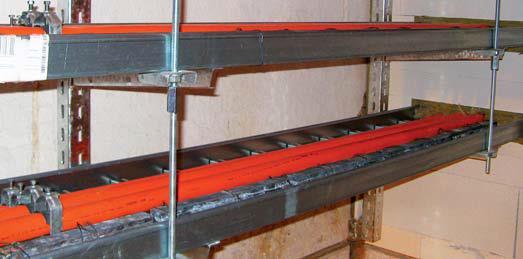

19 ZKOUŠKY V PŘÍPADĚ POŽÁRU ZP27/2008 -> ČSN Stanovení třídy funkčnosti kabelů a kabelových nosných systémů v případě požáru před zkouškou Strana 19

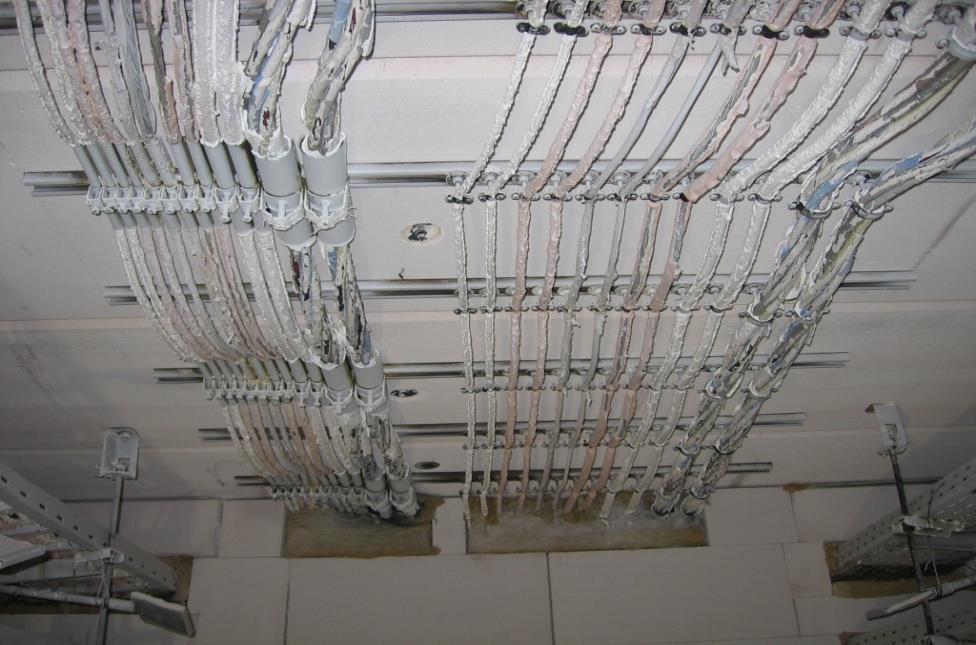

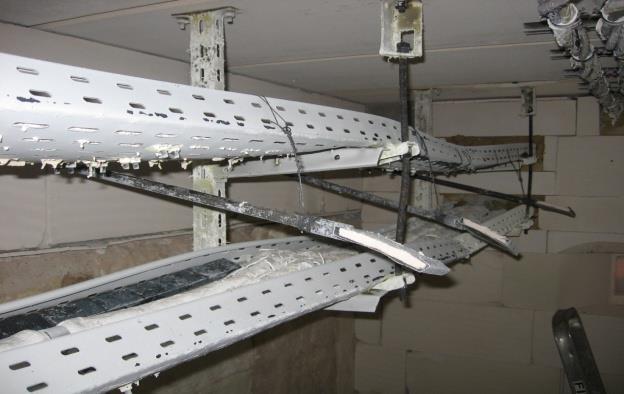

20 ZKOUŠKY V PŘÍPADĚ POŽÁRU ZP27/2008 -> ČSN Stanovení třídy funkčnosti kabelů a kabelových nosných systémů v případě požáru po zkoušce Strana 20

21 ČSN ČSN Požární bezpečnost staveb Zachování funkčnosti kabelových tras v podmínkách požáru Požadavky, zkoušky, klasifikace Px-R a aplikace výsledků zkoušek vychází z norem DIN , STN a STN obdobná metoda jako v ZP 27/2008 pro zkoušení a klasifikaci nechráněných kabelových tras a rozváděčů není určena pro klasifikaci kabelových kanálů a uložení do stavební konstrukce pro kabely do 1kV norma nepřináší zásadní změnu přístupu ke klasifikaci funkčnosti oproti současnému stavu Strana 21

22 ČSN ČSN Klasifikace Px-R norma popisuje klasifikaci pro třídy: Třída Třída Funkčnost v minutách P15-R PH15-R 15 P30-R PH30-R 30 P45-R PH45-R 45 P60-R PH60-R 60 P90-R PH90-R 90 P120-R PH120-R 120 klasifikuje se kabelová trasa jako celek doplňkové symboly pro rozváděče: Jisticí prvky Doplňkový symbol Ano /b Ne neuvádí se Strana Strana 22

23 ČSN ČSN Přímá aplikace výsledků Obecná ustanovení funkčnost trasy nesmí být negativně ovlivněna okolím (kabelovými trasami, potrubím, stavebními a technologickými konstrukcemi...) výsledek zkoušky přímo platí pro zkoušený typ kabelu, nosné konstrukce, spojovacích prvků a rozváděče. trasa musí být upevněná do stavební konstrukce, která to v požadovaném čase funkčnosti umožňuje (tzn. nespadne!) pro spojení trasy a stavební konstrukce musejí být použity vhodné kotvící prvky (vhodnost musí být prokázána zkouškou nebo výpočtem) pro spojení trasy a stavební konstrukce mohou být použity pomocné konstrukce, ty však musejí být vhodné (ověření zkouškou nebo výpočtem podle Eurokódů) Strana Strana 23

24 ČSN ČSN Přímá aplikace výsledků Obecná ustanovení - pokračování počet kabelů uložených na nosném systému ve vodorovné poloze je omezen prostorovým uspořádáním, nikoliv zkušebními podmínkami volně vedené kabely nemusí být ve vodorovné poloze uchyceny po celé délce instalace kabelu musí být dodržen jejich minimální poloměr ohybu! společně s funkčními kabely lze na nosný systém ukládat i kabely bez funkční schopnosti, musejí byt ale odděleny protipožární přepážkou nebo mezerou 200 mm. Všechny kabely musejí být izolovány na nejvyšší napětí v systému. sdělovací, datové a signální kabely musejí být v každém případě odděleny od silových kabelů mezerou nejméně 100 mm. do rozváděče s funkční odolností smí být zapojeny pouze kabely s funkční odolností Strana Strana 24

25 ČSN ČSN Přímá aplikace výsledků Obecná ustanovení - pokračování v místě přechodu z vodorovného do jiného uložení kabelová trasa účinně uchycena kabely účinně uchyceny v předepsaných vzdálenostech a s předepsaným poloměrem ohybu při instalaci ve svislé poloze : kabely instalovány jednotlivě, uchyceny po 300 mm po 3,5 m uchyceny pro odlehčení podélného tahu při instalaci v šikmé poloze (20 a více): a 300 sin b 3500 sin (příklad: pro 45 a = 430 mm, b = 5000 mm) Strana Strana 25

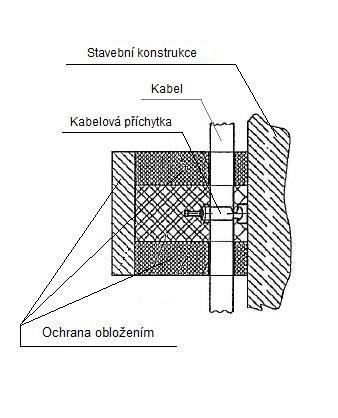

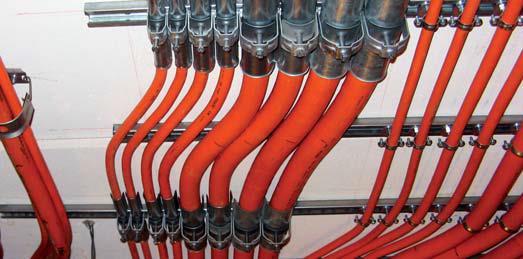

26 ČSN ČSN Přímá aplikace výsledků Obecná ustanovení - pokračování účinné odlehčení svislého uložení v podélném směru: chráněná kabelová příchytka meandrové uložení kabelů těsnění prostupů kabelů COMMITTED TO CABLE SOLUTIONS Strana Strana 26

27 ČSN ČSN Přímá aplikace výsledků Kabelové konstrukce výsledky jednotlivé příchytky platí pro uložení až 3 kabelů výsledky příchytek pod stropem platí i na stěnu výsledky zavěšení lávek a roštů na stropních závěsech platí i pro zavěšení na stěnu výsledky příchytek na lištách se aplikují na příchytky uchycené do stavební konstrukce spojení lávky nebo roštu uprostřed mezi závěsy se aplikuje na jakékoliv umístění spoje výsledky kabelových lávek a roštů je možné aplikovat i na nátěry < 1,0 kg/m 2 nebo < 1 mm výsledky provedené na ocelových konstrukcí s povrchovou úpravou se aplikují i na nerezové konstrukce (nikoliv naopak) Strana Strana 29

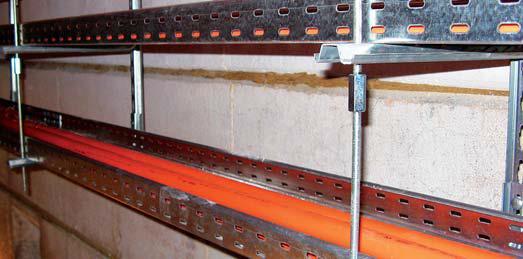

28 ČSN ČSN Přímá aplikace výsledků normové nosné konstrukce kabelový rošt kabelová lávka kabelová příchytka příchytka s opěrkou Strana Strana 30

29 ČSN ČSN Přímá aplikace výsledků kabelové normové nosné konstrukce výsledky kabelů jednoho výrobce jsou přenositelné na kabely jiného výrobce výsledky provedené na nenormové konstrukci je možné aplikovat i na normovou konstrukci, jedná-li se o odchylku v jednom parametru a odchylka je na straně bezpečnosti kabelové nenormové nosné konstrukce výsledky kabelových roštů a lávek platí i pro rošty a lávky s menší šířkou svislé nosné konstrukce pro svislé nebo šikmé uložení kabelů se aplikují výsledky kabelů pod stropem v jednotlivých příchytkách pro svislé nebo šikmé kabelové konstrukce se aplikují výsledky zkoušek provedených na konstrukcích ve vodorovné poloze Strana Strana 31

30 ČSN ČSN Rozšířená aplikace výsledků na základě posouzení akreditovaného subjektu pro klasifikaci podlé této normy je možné použít i výsledky zkoušek provedených podle ZP 27/2008, STN a STN Výsledky zkoušky kabelových lávek a roštů lze aplikovat na jiné součásti pro změnu směru, rozměru nebo zakončení úseku použití krytů kabelových lávek a roštů aplikace výsledků dvojité příchytky na dvě jednoduché příchytky norma uvádí příklady dalších takových aplikací COMMITTED TO CABLE SOLUTIONS Strana Strana 33

31 ČSN ČSN Protokol o zkoušce musí obsahovat mimo jiné: název výrobku, datum zkoušky, název objednavatele a realizátora popis částí systému, které byly zkoušeny popis zkušební sestavy, výkresovou dokumentaci zkoušené sestavy; největší dovolené mechanické zatížení kabelových lávek a/nebo roštů, které byly použity; doba zachování integrity všech jednotlivých zkoušených obvodů; výsledky měření a požadavky na přenosové parametry metalických datových kabelů a/nebo optických kabelů, pokud byly předmětem zkoušky; Strana Strana 34

32 ČSN ČSN Značení trasy Kabelové trasy jméno odpovědné osoby, která systém instalovala; označení kabelového úložného systému, které je uvedeno v protokolu o klasifikaci, požárně klasifikačním osvědčení nebo certifikátu; třídu funkčnosti při požáru, číslo protokolu o klasifikaci, požárně klasifikačního osvědčení nebo certifikátu; rok montáže kabelového úložného systému. Rozváděč třídu funkčnosti; dovolený způsob montáže pro dosažení třídy funkčnosti; číslo klasifikačního protokolu; Strana Strana 35

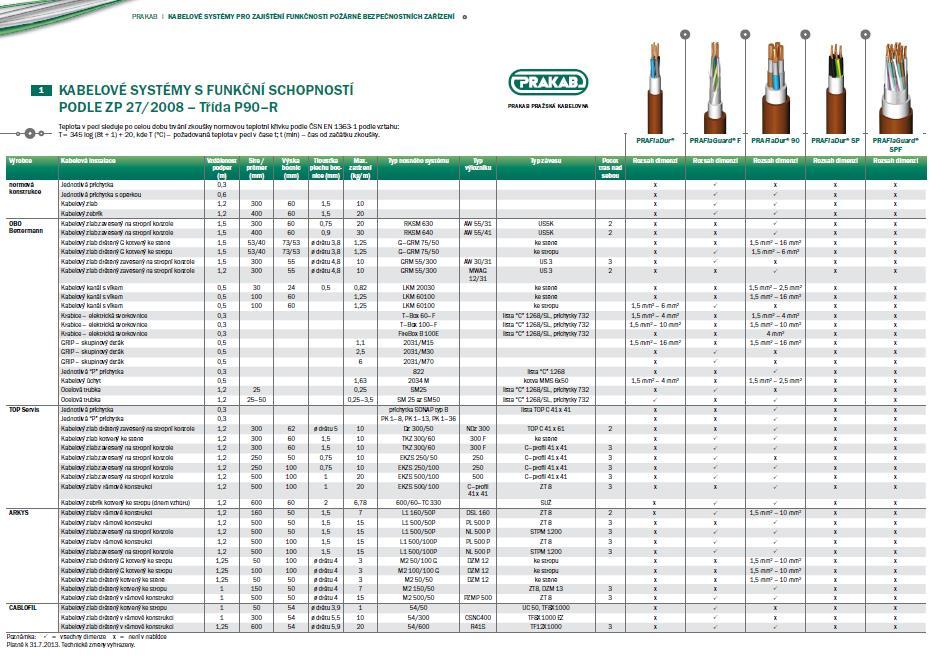

33 MATRIX Kabelové trasy pro zajištění funkčnosti požárně bezpečnostních zařízení - Přehled klasifikací funkčnosti kabelů PRAFla na nosných konstrukcích podle ZP 27/2008 a DIN Rozdělení podle požárních scénářů (P, PH, P 750, P 660, E) - PRAKAB provedl již více než 90 zkoušek funkčnosti kabelových tras - K dispozici též na stránkách Strana 36

34 MATRIX Kabelové systémy pro zajištění funkčnosti požárně bezpečnostních zařízení Strana 37

35 MATRIX Kabelové systémy pro zajištění funkčnosti požárně bezpečnostních zařízení Strana 38

36 MATRIX Kabelové systémy pro zajištění funkčnosti požárně bezpečnostních zařízení Strana 39

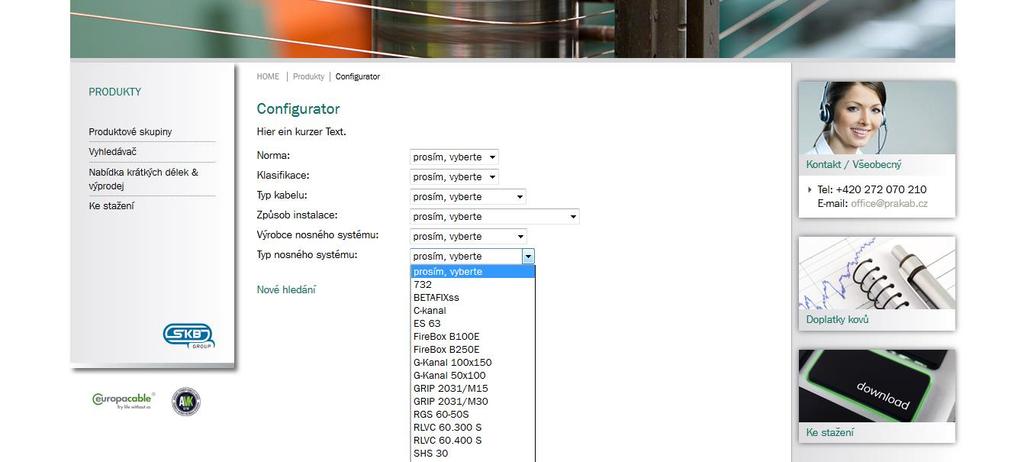

37 MATRIX Konfigurátor kabelových tras Strana 40

38 MATRIX Konfigurátor kabelových tras Strana 41

39 CPR Construction Products Regulation ( Klasifikace stavebních výrobků ) nařízení Evropského parlamentu a Rady č. 305/2011 ze dne 9. března 2011 (CPR) - harmonizované podmínky pro uvádění stavebních výrobků na trh - posuzování shody stavebních výrobků dle reakce na oheň - ruší směrnici Rady 89/106/EEC (CPD) rozhodnutí evropské komise 2000/147/EC - klasifikace stavebních výrobků obecně dle reakce na oheň doplňující rozhodnutí evropské komise 2006/751/EC - rozšíření rozhodnutí 2000/147/EC o posuzování elektrických kabelů dle reakce na oheň vyhláška 23/2008 Sb. ve znění 268/2011 Sb. - požadavky na třídy reakce na oheň podle použití ČSN EN 50399, EN 50575, TS 50576, ČSN EN Zkušební metoda, výrobková norma, rozšířená aplikace výsledků, klasifikace Strana Strana 42

40 CPR 2006/751/EC Systém klasifikace kabelů podle reakce na oheň do Eurotříd (A F) SMOKE (hustota uvolněného dýmu) s1, s2, s3 s1 < s2 S3 žádné požadavky B2 třída B2 CA s1 d1 CAble označuje kabely DROPLETS (hořící částice) d0 žádné padající hořící částice d1 padající částice zhasnou do 10 sekund d2 žádné požadavky Strana 43

41 CPR Měřící zařízení na CPR dle ČSN EN 50399, Aparatura FS (flame spread) šíření ohně [m] HRR (heat released rate) míra uvolněného tepla [kw] THR (total heat release) celkové uvolněné teplo [MJ] SPR (smoke production rate) míra tvorby kouře [m 2 /s] ČSN EN TSP (total smoke production) celková tvorba kouře - [m 2 ] FIGRA (fire index growh rate) index rychlosti rozvoje ohně; [W/s] VIDEO_TS\VTS_09_1.VOB Strana 44

42 CPR Rozšířená aplikace výsledků v ČR a SR Národní příloha ČSN EN posuzování reakce na oheň celé řady dimenzí na základě několika zkoušek - pro silové kabely (závislým parametrem je průřez vodičů) 3 x 1,5 mm 2 nebo 2 x 1,5 mm 2 4 x 10 mm 2 4 x 95 mm 2 - pro sdělovací kabely: (závislým parametrem je počet vodičů) nejmenší počet žil největší počet žil s počtem žil uprostřed řady dimenzí Strana 45

43 3x1,5 3x2,5 4x10 4x50 4x95 3x CPR Rozšířená aplikace výsledků - příklad E D CYKY C B2 PRAFlaDur Strana Strana 46

44 PRAFLA.KABELY Představení řady kabelů PRAFla vyvinutých PRAKABem (PRAFlaDur, PRAFlaSafe, PRAFlaGuard, PRAFlaCom) Strana 48

45 PRAFLA.KABELY Strana 49

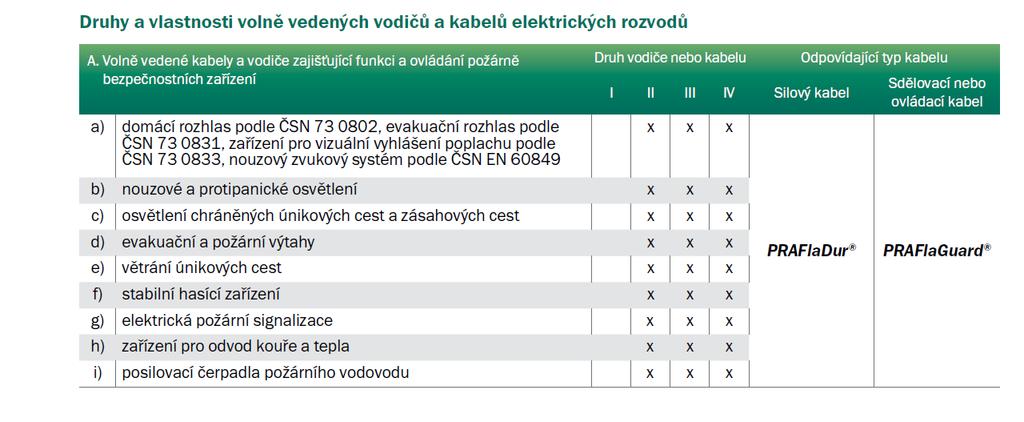

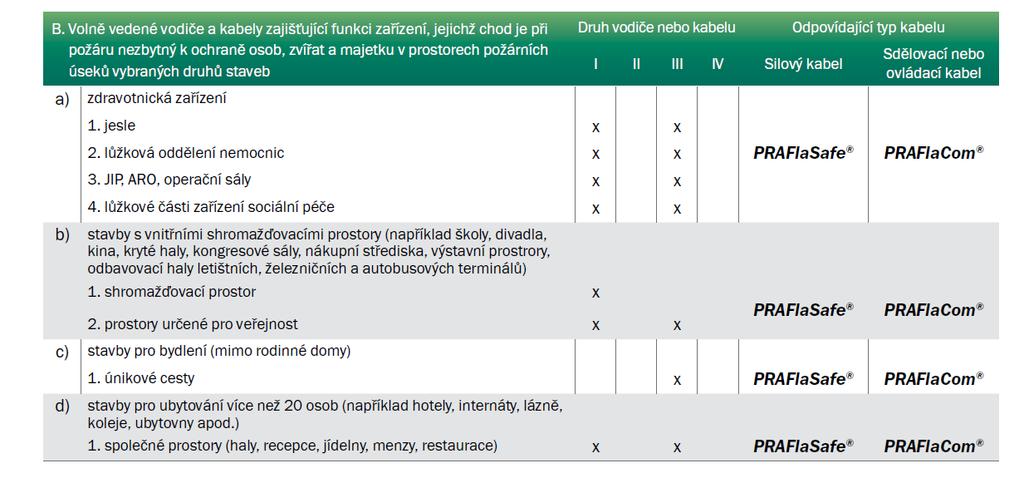

46 PRAFLA.KABELY Vyhláška č. 23/2008 Sb Strana 50

47 PRAFLA.KABELY Strana 51

48 VÝVOJ VÝVOJ Strana 52

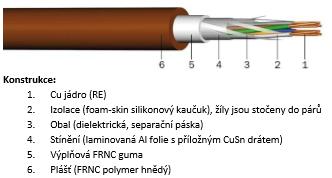

49 VÝVOJ PRAFlaGuard FTP Strana 53

50 VÝVOJ (N)2XH PLUS Strana 54

51 PROFIL SPOLEČNOSTI Sídlo společnosti PRAKAB PRAŽSKÁ KABELOVNA, s.r.o. Ke Kablu Praha 15 Česká republika tel.: fax: Ing. Jiří Ston Strana 56
