1 DOBŘÍŠ INFORMAČNÍ STŘEDISKO INTERIÉR INFORMAČNÍHO STŘEDISKA A PRODEJNY KNIH MÍROVÉ NÁM. 106, DOBŘÍŠ PROJEKT INTERIÉRU Investor: Město Dobříš, Mírové nám.

1 1 DOBŘÍŠ INFORMAČNÍ STŘEDISKO INTERIÉR INFORMAČNÍHO STŘEDISKA A PRODEJNY KNIH MÍROVÉ NÁM. 106, DOBŘÍŠ PROJEKT INTERIÉRU Investor: Město Dobříš, Mírové nám. 119, Dobříš Vypracoval: Ing. arch. Jan Kašpar č. ev. 353, Dobříš IČ kaspar.h@ .cz Datum zpracování: Únor 2014

2 2 OBSAH: 1) TEXTOVÁ ČÁST Návrh interiéru, technické podklady pro truhlářskou výrobu, výběr a zpracování zařizovacích předmětů včetně příslušenství. 2) VÝKRESOVÁ ČÁST 01 PŮDORYS 02 ROZMÍSTĚNÍ SVÍTIDEL 03 POLOŽKA 1 (SKŘÍŇKA SPODNÍ) 04 POLOŽKA 2 (SKŘÍŇKA SPODNÍ) 05 POLOŽKA 3 (KNIHOVNA HORNÍ) 06 POLOŽKA 4 (KNIHOVNA HORNÍ) 07 POLOŽKA 5 (SKŘÍŇ) 08 POLOŽKA 6 (SKŘÍŇKA ZAVĚŠENÁ) 09 POLOŽKA 7 (STŮL - SESTAVA) 10 POLOŽKA 8 (KONFENRENČNÍ STOLEK) 11 POLOŽKA 9 (TABURET) 12 POLOŽKA 10 (POLICE) 13 VIZUALIZACE 14 VIZUALIZACE 15 ÚPRAVY INSTALACE

3 1) TEXTOVÁ ČÁST 1. Základní údaje o stavbě Projekt řeší úpravy interiéru informačního střediska a prodejny knih v Dobříši, Mírové náměstí č.p. 106.

3 3 1) TEXTOVÁ ČÁST 1. Základní údaje o stavbě Projekt řeší úpravy interiéru informačního střediska a prodejny knih v Dobříši, Mírové náměstí č.p Předmětem řešení je hlavní veřejný prostor velikosti 7,35 x 5,25 m, který je přístupný z náměstí přes malé zádveří. Na prostor navazuje zázemí střediska a prodejny (není předmětem řešení). Jedná se o kapacitně malý prostor, který slouží dvěma rozdílným funkcím (informační středisko, prodej knih). Zadáním projektu bylo navrhnout vhodné dispoziční uspořádání pro návštěvníky střediska, současně zajistit vhodné pracovní podmínky pro zaměstnance. Pozn.: Celková koncepce ve variantách i dílčí řešení byla s pracovníky a zadavatelem průběžně konzultována a odráží tak jejich požadavky na řešený prostor. 2. Dispoziční řešení Prostor je dispozičně dělen na část veřejnou, sloužící především k prodeji knih a umístění volně poskytovaných informačních prospektů, a část vyhrazenou pro zaměstnance, která je od této oddělena kontaktním pultem/stolem. Na část pro zaměstnance navazuje zázemí denní místností (kuchyňkou) a hygienickým zázemím. 3. Architektonické řešení Interiér prostoru je navržen jednoduše a účelně. Prostor je lemován vestavnými skříněmi, které jsou navrženy na celou výšku prostoru (spodní + vrchní díl) v šířkovém modulu 90 cm, hloubky 36 cm. Interiér je dále dispozičně členěn výrazným pracovním stolem (3 pracoviště). Barevné řešení Nábytek je navržen z dřevotřísky s povrchem z lamina (např. KRONOSPAN typ 9614 BS):

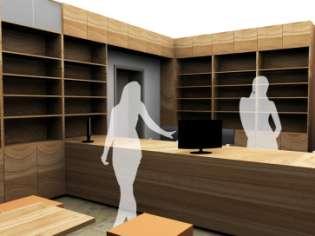

4 4 Stěny budou řešeny v kombinaci bílé barvy a cihlové, alt. oranžově žluté (odstín namíchán dle barevného řešení čalounění taburetů) v prostoru za kontaktním pultem/stolem, viz výkresy OZN 13, 14 - VIZUALIZACE. Pozn.: Stávající rámová konstrukce (Al) vnitřní výlohy bude dle potřeby obroušena a natřena v odstínu dle stávajících oken. Materiálové a technické řešení Nábytek je navržen z dřevotřísky tl. 18 mm, resp. 2 x 18 (36) mm s povrchem z lamina, hrany ABS tl. 2 mm, záda z desek HDF tl. 3 mm v polodrážkách. Přesné řešení je uvedeno pro jednotlivé části nábytku položky ve výkresové části. SEZNAM MOBILIÁŘE: Položka Popis Počet KS 1 SKŘÍŇKA 360 X 900 X 750 MM (HLOUBKA X ŠÍŘKA X VÝŠKA), 2 X 7 ŠUPLÍK 2 SKŘÍŇKA 360 X 900 X 750 MM (HLOUBKA X ŠÍŘKA X VÝŠKA), DVÍŘKA 4 3 KNIHOVNA 360 X 900 X 1950 MM (HLOUBKA X ŠÍŘKA X VÝŠKA), SKLO 8 POSUV 4 KNIHOVNA 360 X 900 X 1950 MM (HLOUBKA X ŠÍŘKA X VÝŠKA), 4 DVÍŘKA 5 KNIHOVNA 360 X 360 X 2264 MM (HLOUBKA X ŠÍŘKA X VÝŠKA) 1 6 SKŘÍŇKA 360 X 1047 X 436 MM (HLOUBKA X ŠÍŘKA X VÝŠKA), DVÍŘKA 2 7 PRACOVNÍ STUL SESTAVA (3 PRACOVIŠTĚ), 1 1 X DESKA STOLU OSAZENA NA SKŘÍŇKY 1 X KRYCÍ DESKA ČELNÍ 3 X SKŘÍŇKA PRO OSAZENÍ STOLNÍ DESKY, VEL. 360 X 864 X 718 MM (HLOUBKA X ŠÍŘKA X VÝŠKA) 8 KONFERENČNÍ STOLEK 700 X 700 MM, NOHA 720 MM 1 9 TABURET (SEDACÍ KOSTKA) 3 10 POLICE 360 X 1100 MM 1 Napojení nábytku v rozích řešeno vložením profilu z desek z dřevotřísky tl. 18 mm stejného povrchového řešení dle navržených skříněk (řeší napojení skříněk zabezpečující jejich otevírání). Slepý roh v místě vstupních dveří bude uzavírán skládacími dveřmi, složenými ze dvou desek s kloubem (panty), půdorysného tvaru L (viz výkres č půdorys) v provedení skříněk, stejného materiálového řešení a výšky. Dveřní panty (3ks) budou kotveny do stávající příčky (zádveří), k navrhovaným skříním budou uzavírány na L dorazové profily s magnety pro uzavření. Dveře budou opatřeny větracími mřížkami při spodním a horním líci, mřížky vel. 350/130 mm, materiál nerez. Přesné řešení bude případně upřesněno na místě.

5 5 Upozornění: Před zahájením výroby nábytku nutno zaměřit řešený prostor a případně upravit rozměry nábytku. Případné odchylky od návrhu/dokumentace, změnu provedení, barevného nebo materiálového řešení apod. nutno konzultovat s projektantem před zahájením výroby/realizace. 4. Připravenost prostoru pro instalaci vybavení Bude demontováno a odstraněno stávající vybavení prostoru. Zachovaný, pracovníky vybraný, nábytek bude dle uvážení využit pro dozařízení místností tvořících zázemí střediska. Dle požadavku investora budou demontována stávající elektrická akumulační kamna v blízkosti vstupu. Stávající nášlapná vrstva podlahy bude očištěna a dle potřeby vyspravena a zbavena nerovností. Úprava instalací Stávající koncepce elektro se navrhovaným řešením nemění a zůstává zachována. Je navrženo přemístění stávajících zásuvek a datových kabelů, přesné řešení bude upřesněno investorem na místě, základní koncepce viz výkres OZN. 15 ÚPRAVY INSTALACE. Vedení bude řešeno v plastových lištách pro kabely, osazených na stěny/podlahu nebo vedených v podhledu, případně v drážkách ve stávajícím zdivu. Budou demontována stávající závěsná svítidla, která budou nahrazena svítidly umístěnými do stávajícího skládaného podhledu (v provedení dle stávajících), rozmístění dle výkresu OZN. 02 ROZMÍSTĚNÍ SVÍTIDEL. Upozornění: Při realizaci stavby je nutno dodržovat všechny platné předpisy a normy pro instalaci elektrického zařízení. Při provádění montážních prací a při provozu instalovaného zařízení je nutno dodržovat všechny předpisy a normy o ochraně zdraví při práci. Po dokončení instalace prověřit funkčnost jednotlivých prvků, rozvodů a zařízení. Další doporučení: - Odstranění stávající Al vstupních dveří do střediska a osazení nových s horním nadsvětlíkem umožňujícím přirozené větrání (dveře budou v materiálovém provedení dle stávajících vstupních dveří), současně úprava stávajících dřevěných vstupních dveří doplněné o otevíravý horní nadsvětlík.
