Statické posouzení Sanace opěrné stěny v ulici Babická na p. č. 3699, katastrální území Šternberk

Transkript

1 Statické posouzení Sanace opěrné stěny v ulici Babická na p. č. 3699, katastrální území Šternberk Datum: Vypracoval: Ing. František Balcárek, Zamykalova 2, Olomouc Objednatel: Město Šternberk, Horní náměstí 16, Šternberk Stupeň: Statické posouzení

2 1. Úvod Objednatel požaduje staticky posoudit sanaci stávající zděné opěrné stěny v ulici Babická ve Šternberku. Podkladem pro vypracování statického posouzení byla prohlídka na místě stavby za účasti objednatele. 2. Statické posouzení Jedná se o původní kamennou zděnou opěrnou stěnu. Počas užívání nevykazovala opěrná stěna statické poruchy. Během posledního období se na konci opěrné stěny přiléhajícím ke stávajícímu objektu BD začaly objevovat statické poruchy projevující se vykláněním opěrné stěny, boulením zdiva a vzniku trhlin v opěrné stěně. Níže je statickým výpočtem prokázáno, že stabilita opěrné stěny z hlediska posunutí a překlopení je dostačující dle platných předpisů. Během prohlídky bylo zjištěno, že za rubem opěrné stěny jsou provozovány zahrádky. Stávající svod pro dešťové vody je sveden do sběrné nádoby z které je proveden přepad. Je zřejmé, že po naplnění sběrné nádoby srážkovou vodou tato nekontrolovatelně odtéká na pozemek a podmáčí základovou konstrukci opěrné stěny. Vlivem působení srážkové vody na zeminy v podzákladí dochází ke změně pevnostních charakteristik zemin a následné konsolidaci základů a vyklánění opěrné stěny. 3. Návrh statických opatření Stávající retenční nádobu je nutno napojit bezpečně do funkční dešťové kanalizace. Funkčnost kanalizace bude ověřena kamerovou prohlídkou a zkouškou těsnosti. V místě narušené opěrné stěny bude odbourána část zděné nadezdívky v rozsahu cca 5000 mm.. Za rubem opěrné stěny v místě jejího boulení v rozsahu cca 5000 mm bude proveden odkop zeminy. Opěrná stěna bude přezděna kamenným zdivem na cementovou maltu. Po zatrvrdnutí malty bude provedeno opětovné zasypání zeminy a opětovné vyzdění zděné nadezdívky. Zdivo opěrné stěny a nadezdívky bude vzájemně provázáno do kapes. Spodní část opěrné stěny nevykazující boulení zdiva, bude sanována následujícím způsobem.. Trhliny ve zdivu opěrné budou sešity pomocí helikální výztuže spony jsou navrženy minimálního průměru 8 mm. Helikální výztuž bude vlepena do drážky pomocí vysokopevnostního lepidla v souladu s technologickými doporučeními výrobce. Krajní zděný pilíř nadezdívky bude v celém rozsahu přezděn. Koncová část opěrné stěny bude přikotvena do stávající kolmé opěrné stěny pomocí kotev M32, vlepených do jádrových vrtů pomocí kotevní vysokopevnostní malty. Konce kotev budou opatřeny pozinkovanými plotnami P15 a maticí M32. Plotny budou po osazení zaomítány cementovou maltou.

3 4. Fotodokumentace Obr. 1. Celkový pohled na opěrnou stěnu z ulice Obr. 2. Styk opěrné stěny a zdiva objektu BD

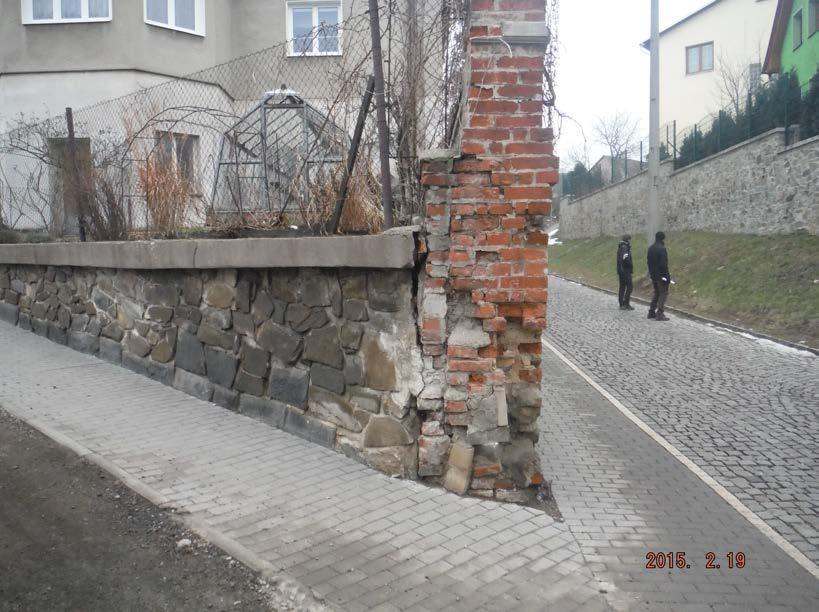

4 Obr. 3. Detailní pohled na vyboulené zdivo Obr. 4. Napojení koncové části opěrné stěny na kolmou zídku

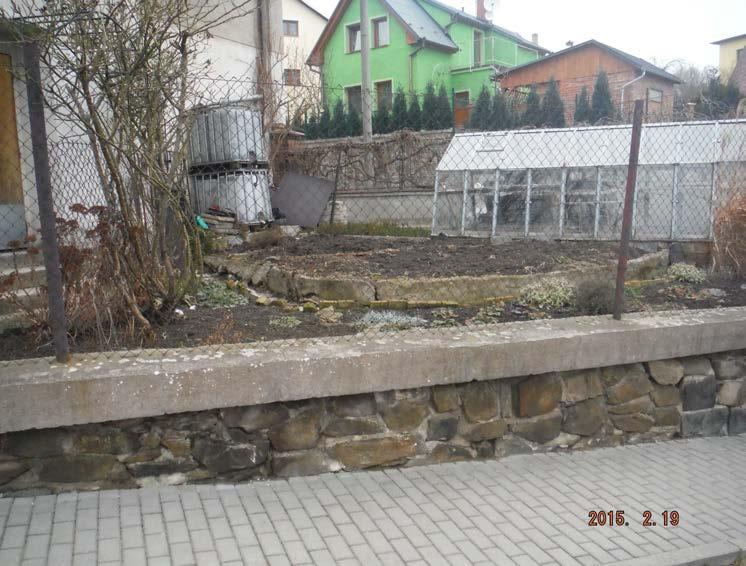

5 Obr. 5. Pohled na napojení svodu do retenční nádoby s přepadem!! Obr. 6. Pohled na rub stěny se zahrádkami

6 5. Statický výpočet schémata sanace

7

8

9

10

11

12

13

14 Schéma opěrné stěny- přední část přezděno napojení zdiva se zbytkem stěny do kapes!!! Postup prací v přezděné části - Odbourání části zděné nadezdívky - Odkopání zeminy za rubem zdi, svahováno 1:1 - Odbourání a přezdění kamenného zdiva stávající opěrné stěny, zavázání přezděné části se neodbouraným zbytkem do kapes - Vyzdění cihelné nadezdívky dle původního tvaru, zavázání přezděné části se neodbouraným zbytkem do kapes - Opatření nadezdívky cementovou omítkou

15 Schéma úprav opěrné stěny 1 Chemická kotva M32 ukončena pozinkovanou plotnou P15/300/300 a maticí M32 2- Helikální výztuž průměru 8 mm, sešití trhlin, osazení do drážky ve zdivu na chem. Maltu dle technologických postupů výrobce celková délka 4,0 bm 3 Stávající zděná nadezdívka oprava omítky napojení na přezděnou část do kapes

16 Pohled na kotvy M32

17 6. Závěr Během provádění výkopu za rubem stěny je nutno kontrolovat stav zdiva sousedního bytového domu. Pokud během stavebních prací budou objeveny skutečnosti, které nebyly v době zpracování statického posouzení známy, je nutno přivolat zpracovatele statického posouzení a provést patřičné úpravy návrhu statického posouzení. Před zahájením stavebních prací bude provedena fotodokumentace a pasport stávajícího stavu sousedního bytového domu, zejména suterénních prostor. Dešťová kanalizace bude řádně obnovena!! 7. Požadavky na bezpečnost a ochranu zdraví při práci Při provádění stavby se musí dodržovat osvědčené technologické postupy a dodržovat platné bezpečnostní předpisy o BOZP. Zejména zákon č. 174/1968 Sb., Zákon o státním odborném dozoru nad bezpečností práce, ve znění zákona ČNR č. 159/1992 Sb., zákona č. 47/1994 Sb., zákona č. 71/2000 Sb. a zákona č. 124/2000 Sb., č. 309/2006 Sb. - Zákon, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) č. 591/2006 Sb. - Nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Zejména je nutno vybavit pracovníky ochrannými pomůckami. Pro provádění prací nad 1,5 m je nutno zhotovit lešení. Všichni pracovníci musí být proškoleni jak zacházet se svěřeným nářadím. Všichni pracovníci musí být poučeni o bezpečnosti práce a musí být vybaveni patřičnými ochrannými pomůckami Veškeré volné okraje všech konstrukcí stropů a střechy budou opatřeny ochranným zábradlím. Materiály, které budou použity zhotovitelem stavby, musí mít doloženy doklady o tom, že k těmto výrobkům bylo vydáno prohlášení o shodě výrobcem nebo dovozcem ve smyslu nařízení vlády 163/2002 Sb. Vzniklé odpady budou využity, likvidovány resp. zneškodněny v souladu se zák. č. 275/2002 Sb a příslušnými prováděcími vyhláškami zvláště vyhl. MŽP č. 381/2001 Sb., kterou se vydává katalog odpadů. V Olomouci Vypracoval: Ing. František Balcárek
