1 Integrovaná střední škola, Sokolnice 496 Název projektu: Moderní škola Registrační číslo: CZ.1.07/1.5.00/ Název klíčové aktivity: V/2 - Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Kód výstupu: VY_52_INOVACE_03_SE_12 Autor: Petr Matyáš Předmět: Odborný výcvik Téma: Programovatelná relé Ročník: Druhý, čtvrtý Způsob využití ICT: Druh učebního materiálu: Prezentace Power Point Datum tvorby: Anotace: Materiál popisuje jednotlivé druhy programovatelných relé, technická data, rozdíly a výrobce.

2 Zdroje: Programovatelné relé ELC-12DC-DA-R-CAP online/ ,http://www.xlogic-plc.cz/, Programovatelné relé ELC- 12DC-DA-R-CAP online/ /dostupné z OMRON - ZEN 20C online/ /dostupné z Základní přístroj řady EASY 500: EASY512 AC RC, 115/240VAC, 8/4 R online/ /dostupné z online/ Schneider Electric Zelio Logic online/ /dostupné z pi.com/index.php/zelio_logic#inteligentn.c3.ad _rel.c3.a Citace:

3 Programovatelné relé Typy 3

4 Programovatelné digitální relé, - multifunkční programovatelné digitální relé s 4 místným červeným LED displejem - ovládání a nastavení 4 mi tlačítky, přehledné a jednoduché menu, absolutní přesnost při nastavení času, odečítání času na displeji, galvanicky oddělený START a STOP ovládací vstupy s UNI napětím - díky bohatému vybavení a možnosti nastavení lze naprogramovat i složitější časové funkce využívající 2 nezávislé časy, - 2 nezávislé časy s kombinací 2 vstupů a 2 výstupů - 16 funkcí, volitelná funkce druhého relé, 20 paměťových míst pro nejčastěji používané časy - napájecí napětí AC/DC V - v provedení 3-MODUL, upevnění na DIN lištu PDR-2/A - UNI 4

5 Napájecí napětí: 12-24VDC Vstupy: 4 digital/analog (I1-I4) + 4 digital (I5-I8) Výstupy: 4 releové výstupy (max. 10A) Možnost rozšíření: 8 IO modulů, 1 komunikační modul (RS485 nebo Ethernet) Podpora protokolu Modbus RTU/ASCII Vysokorychlostní čítač: I7,I8 ( Max. 60 k Hz) Počet čítačů: 512 Počet časovačů: 512 Počet FCB: 512 Programovatelné relé ELC-12DC-DA-R-CAP 5

6 Odnímatelný čelní panel Napájecí napětí: 12-24VDC Programovatelné relé Vstupy: 4 digital / analog(i1-i4) + 4 digital (I5-I8) ELC-12DC-DA-R-HMI Výstupy: 4 releové výstupy (max. 10A) Možnost rozšíření: 8 IO modulů, 1 komunikační modul (RS485 nebo Ethernet) Podpora protokolu Modbus RTU/ASCII Vysokorychlostní čítač: I7,I8( Max.30k Hz) Počet čítačů: 512 Počet časovačů: 512 Počet FCB: 512 6

7 obsahuje 12 vstupů a 8 výstupů (reléových nebo tranzistorových) v jediném modulu. je dodáván ve třech různých verzích: s displejem LCD, ovládacími a programovacími tlačítky, kalendářem a hodinami, se stavovými indikátory LED. rozšiřitelné až na 44 I/O DC jednotky ZEN mají analogový vstup 0-10 V DC DC modely mají také 150Hz vysokorychlostní čítač. Je možné rozšíření o reléové nebo tranzistorové výstupy OMRON ZEN-20C 7

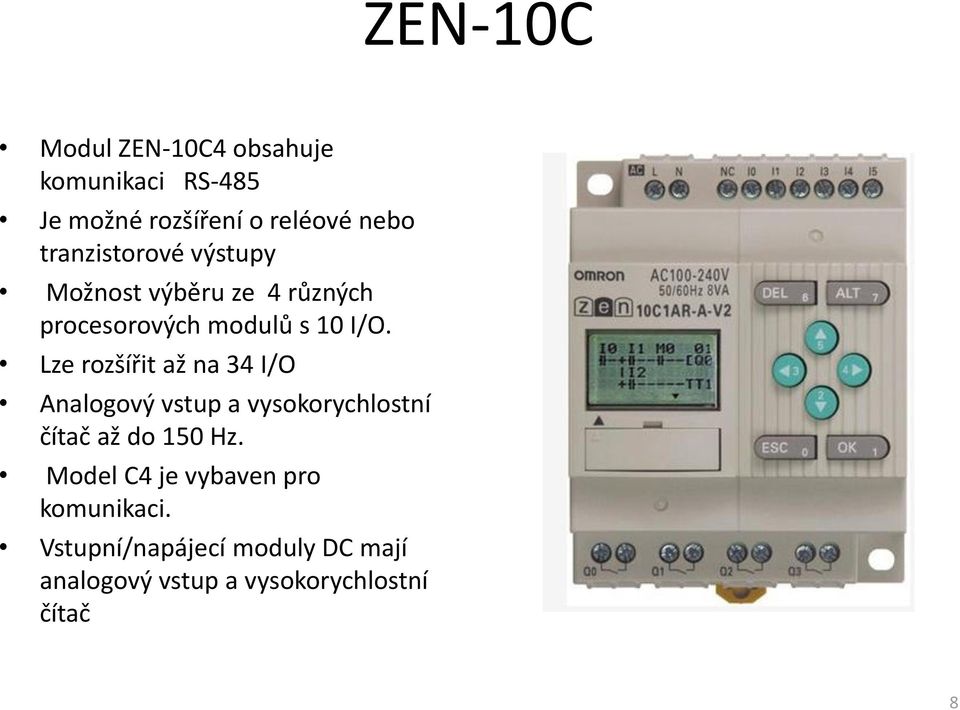

8 ZEN-10C Modul ZEN-10C4 obsahuje komunikaci RS-485 Je možné rozšíření o reléové nebo tranzistorové výstupy Možnost výběru ze 4 různých procesorových modulů s 10 I/O. Lze rozšířit až na 34 I/O Analogový vstup a vysokorychlostní čítač až do 150 Hz. Model C4 je vybaven pro komunikaci. Vstupní/napájecí moduly DC mají analogový vstup a vysokorychlostní čítač 8

9 Základní jednotka LOGO! 0BA6 38/43 integrovaných funkcí s hodinami reálného času Velikost programu 200 / 400 funkčních bloků 8 digitálních vstupů a 4 digitální výstupy (verze 12/24 RC 4 AI) Rozšířeni až na 24 DI, 16 DO, 8 AI a 2 AO Zobrazení procesních proměnných na displeji a jejich editace pomocí tlačítek Záloha dat v případě výpadku napájení Software LOGO! Soft Comfort V7 pro tvorbu a testování programu 9

10 Základní jednotka LOGO! 0BA7 Standardní ethernetové rozhraní, které slouží pro komunikaci s dalšími LOGO!, SIMATIC PLC,SIMATIC HMI a propojení s PC Maximálně lze propojit 8 zařízení LOGO! Datový záznam pro ukládání procesních dat Standardní SD karty jako přenosné médium Softwarová a hardwarová kompatibilita 10

11 LOGO! 0BA7 Největší rozdíly mezi novou verzí LOGO! 0BA7 a staršími verzemi jsou komunikační možnosti. LOGO! 0BA7 umožňuje komunikaci s dalšími základními jednotkami LOGO! 11

12 LOGO! 0BA7 Rozšíření počtu I/O pro základní jednotku jedno LOGO! obsahuje program a ostatní základní jednotky LOGO! mu poskytují pouze svoje vstupy a výstupy (maximálně propojeno 8 LOGO! 0BA7). Maximální počet I/O je následující: 88 DI, 80 DQ, 40 AI a 18 AQ. Rozšíření paměti programu každé LOGO! Obsahuje svůj vlastní program a mezi sebou si vyměňují pouze určitá data. Maximálně lze propojit 8 x LOGO! 0BA7. LOGO! 0BA7 dále umožňuje komunikaci s vyšší řadou programovacích kontrolérů SIMATIC S7, vizualizačními panely SIMATIC HMI či OPC serverem 12

13 LOGO! 0BA7 LOGO! 0BA7 obsahuje celou řadu nových funkcí, které programátorovi zjednoduší práci. Mezi nové funkce patří například bloky pro zjištění maximální a minimální hodnoty v určitém časovém intervalu, stopky pro měření doby trvání libovolného procesu či astronomické hodiny. K ukládání procesních dat lze použít funkci Datového záznamu. Velkou předností nové verze LOGO! je plná kompatibilita základních jednotek se stávajícími rozšiřujícími moduly. Tato skutečnost značně zjednodušuje přechod ze starších verzí LOGO! na nové. Kompatibilita však není pouze hardwarová, ale do nové základní jednotky LOGO! 0BA7 je možné beze změny nahrát projekt z jakékoliv starší verze LOGO!. 13

14 12 vstupů, 6 reléových nebo 8 tranzistorových výstupů 4 analogové vstupy, případně jeden analogový výstup. Na podsvíceném displeji lze zobrazit maximálně 32 libovolných textů s max. 64 znaky. Zobrazovány jsou žádané hodnoty, datum, čas a skutečné hodnoty. Komunikuje v češtině. EASY

15 Základní přístroj řady EASY 500: EASY512-AC-RC, 115/240VAC, 8/4 R napájecí napětí: 115/240 VAC digitální vstupy/výstupy: 8 / 4 relé trvalý proud výstupů: 8 A displej LCD, klávesnice hodiny reálného času 15

16 SG2-20HR-D pro napětí 24V DC, Digitální vstupy: 8 Digitální výstupy: 8, Reléové Analogové vstupy: 4 1KHz vstup Vstupy a napájení pro 24V DC 16

17 SG2-20VT-D Digitální vstupy: 8 Digitální výstupy: 8, Tranzistorové Analogové vstupy: 4 1KHz vstupy: Ano PWM výstupy: Ano Modbus Datalink: Ano Vstupy a napájení pro 24V DC 17

18 Řídicí systém IDEC SmartRelay možnost připojení externího textového displeje možnost rozšíření o externí moduly 4 high speed vstupy 5Khz v základu 4 analogové vstupy rozšířená paměť bloků vyšší kontrast a svítivost LCD displeje jednoduché aritmetické funkce 3 různé paměťové a bateriové moduly AS-Interface a LONWORKS PID regulace 18

19 Schneider Electric Zelio Logic základní moduly s 10, 12 nebo 20 v/v a verze s nebo bez displeje a tlačítek. komunikační moduly Modbus a Ethernet Napájecí napětí: 12 V DC, 24 V DC, 24 V AC, 48 V AC a V AC. Velký podsvětlený LCD displej: 4 řádky s 18 znaky a 1 řádek ikon, kontextuání navigace s použitím 6 tlačítek. Sériové nebo USB programovací kabely pro propojení programovatelného relé a PC. Rozhraní Bluetooth pro bezdrátové připojení. Intuitivní programovací software Zelio Soft 2: programování pomocí diagramu funkčních bloků (FBD): 32 předem naprogramovaných funkcí, 7 funkcí Grafcet, 6 logických funkcí kontaktního schéma (LADDER): 12 předem naprogramovaných funkcí. Bezpečné programování: test koherence, režimy simulace a programování... Dálkový monitoring a kontrola aplikací s použitím komunikačního rozhraní a modemu (analogového nebo GSM). 19

20 Lovato Electric - Kinco napájecí napětí: 24 V DC nebo 100 až 240 V AC 10, 12 a 20 vstupů/výstupů na základních jednotkách expanzní modely 4 vstupy/výstupy maximální konfigurace: 44 vstupů/výstupů tepelný proud reléových výstupů Ith 8 A pro verzi AC i DC transistorové výstupy 0,3 A, 24 V DC analogové vstupy 0 až 10 V DC standardně hodiny s reálným časem (RTC) sériový port RS-232 pro připojení počítače nebo zálohovací baterie programu 4řádkový 12znakový displej s podsvícením programovací jazyk: liniové schéma (max. 200 řad) nebo funkční bloky (max. 99 bloků) 20
