1 skenery prstů ekey ekey home ekey multi

2 Evropská jednička na trhu v přístupových systémech pomocí otisku prstu Více než milion spokojených uživatelů jsou tou nejlepší referencí našich produktů! Firemní i soukromí zákazníci, významné společnosti, ale i například záchranářské složky, už roky důvěřují osvedčenému snímači otisku prstu ekey. Společnost ekey byla založena v roce 999 a dnes je v Evropě jedničkou na trhu v přístupových systémech pomocí otisku prstu. S ekey máte jistotu! Klíče, karty, kódy, atd. můžete ztratit, zapomenout nebo vám je může někdo ukrást, ale prst máte! Široké spektrum produktů ekey zarhnuje skenery prstů pro dveře, brány, zabezpečovací zařízení nebo docházkové systémy. Společnost s mezinárodní působností v současnosti zaměstnává ve svých pěti závodech v Rakousku, Německu, Lichtenštejnsku/Švýcarsku, Itálii a Slovinsku 70 zaměstnanců a svoje produkty exportuje do více než 70 zemí. Podíl exportu tvoří 7 %. Hlavními trhy odbytu jsou kromě Rakouska, Německa, Švýcarska, Slovinska a Itálie též Španělsko a USA. KVALITA Náš recept na kvalitu sestává z nejvyšších nároků na funkčnost, spolehlivost a bezpečnost. Před uvedením na trh musí být každý produkt ekey podroben přísným zátěžovým testům. Každý skener prstů, včetně jeho konstrukčních částí, je vystaven intenzivní simulaci vysoké teploty, zimy a vysoké vlhkosti vzduchu. Testované produkty od ekey můžete se na ně spolehnout! OSVĚDČENÁ KVALITA MADE IN AUSTRIA Rozsáhlá výroba, zpracování a kontrola funkčnosti (nulová tolerance) Testy odolnosti povětrnostním vlivům a teplotám Testy odolnosti vůči vibracím a otřesům Testy odolnosti proti vniknutí vody a pevných částic Systém řízení kvality podle EN ISO 900:008

3 Dobré důvody pro skener prstů ekey Obsah Jedinečný komfort s maximální bezpečností Víc než milion spokojených uživatelů ve více než 70 zemích světa jsou zárukou rychlého rozšíření produktů ekey u koncových zákazníků a ve firmách. Výhody používání skeneru prstů jsou jasné a přesvědčivé. Přehled 0 Plánování kroků 05 ekey home 06 Jedinečný komfort Klíč máte vždy u sebe! Už nikdy zabouchnuté dveře! Maximální bezpečnost Žádné ukradené nebo ztracené klíče! Maximální ochrana proti padělání! Optimální ovládání Jednoduchá instalace a správa! Inteligentní software Inteligentní software se učí při každém použití, rozpozná růst dětských prstů, změnu návyků uživatelů a taktéž drobná poranění. 5 let záruka kvality na všechny produkty ekey! Skener prstů ekey AP.0 08 Skener prstů ekey UP I 5 Skener prstů ekey UP E 6 9 Skener prstů ekey IN.0 E 0 Skener prstů ekey IN.0 E BT 7 Klávesnice ekey home IN.0 E 8 ekey multi Plánování a výběr technologie Krok : skener prstů 5 8 Krok : řídicí jednotka 9 Krok : napájecí zdroj 0 Krok : rozhraní Jedinečný design! ZÁRUKY KVALITY ekey lock.0 Tipy a triky Plánování kabeláže 6 Váš prst máte vždy u sebe! Klíče, karty a kódy můžete ztratit, zapomenout nebo vám je ukradnou Váš otisk prstu ne! Servisní sada 5

4 home Jednotlivá řešení přístupu. Možnost volby funkcí jen s jedním skenerem prstů. uložit lze až 99 prstů možnost volby až funkcí (např. dveře, brána, zabezpečovací zařízení) jednoduché ovládání prostřednictvím řídicí jednotky nebo aplikace ekey home (skener prstů ekey integra.0 Bluetooth) ekey multi Vícečetná řešení přístupu. skenery prstů spravované jednou řídicí jednotkou. uložit lze až 99 prstů lze spravovat max. skenery prstů volitelné až funkce programovatelné časové okno přístupový protokol o každém skeneru prstů jednoduché ovládání prostřednictvím řídicí jednotky centrální správa uživatelů nastavitelná oprávnění pro uživatele ekey net Síťové řešení přístupu. Síťové řešení přístupu nejdete v katalogu ekey net! Počítačem řízený přístupový systém pro zařízení všech velikostí. uložení až 000 otisků prstů na skener možnost správy až 80 skenerů prstů programovatelné časové okno přístupový protokol o každém skeneru prstů vzdálená správa přes PC nastavitelná oprávnění pro uživatele v závislosti na času CV LAN SE mini

5 Plánovaní kroků pro úspešný projekt Zvolte vhodný systém podle velikosti projektu a požadavků zákazníka: a) jednotlivé řešení přístupu ekey home b) vícečetné řešení přístupu ekey multi Zvolte vhodný skener prstů podle modelu: a) na omítku.0 (AP) b) pro vestavbu (E) do rámečku vypínače nebo pro vestavbu (I) do dom. telefonu (UP) c) integra.0 a integra.0 BT s App (IN) d) klávesnice (KP) provoz možný výhradně s řídicí jednotkou mini v systému ekey home Zvolte si podle potřeby vhodné příslušenství: ochrannou krytku, soupravu k zabudovaní do stěny apod. Zvolte vhodnou řídicí jednotku podle následujících kritérií: a) na omítku nebo REG (osazení na DIN lištu) v rozváděčové skříni b) zvažte počet potřebných funkcí:, nebo funkce v rámci ekey home a funkce v rámci ekey multi! POZOR: funkce na skeneru až pro prsty. Např. pravý ukazovák = vchodové dveře, levý prsteník = garážová vrata, pravý prsteník = zabezpečovací zařízení (viz příklad projektu rodinný dům na straně 7) Vyberte vhodný napájecí zdroj: a) zásuvkový zdroj b) komfortní osazení na DIN lištu v rozváděčové skříni! POZOR: Napájecí zdroje jsou často již součástí domovní komunikace. Napájecí zdroje mohou být rovněž součástí elektrických či motorických zámků. 5 Vyberte podle potřeby vhodné rozhraní: a) k připojení na domácí automatizační systém b) k připojení jiného systému Při výběru otvírače dveří a motorického zámku dbejte prosím na: a) otvírač dveří je sice cenově výhodný, ale dveře jím nejsou zamknuté (žádné krytí pojišťovnou při případném vloupání). b) motorický zámek zavírá automaticky (mechanicky nebo motoricky) a otvírá elektricky (motoricky), při koupi dveří doporučujeme objednat motorický zámek nebo elektrický otvírač dveří! c) pro stávající dveře použijte naše dodatečné vybavení ekey lock.0 (bez kabeláže ve dveřích). 5

6 home ekey home Jednotlivá řešení přístupu. Správné řešení pro můj domov. ekey home je inovativní sada skeneru prstů pro dveře vašeho domova nebo kanceláře. Systém se vyznačuje jednoduchou montáží a intuitivní uživatelskou správou. Podle oblasti použití jsou skenery prstů k dispozici ve více modelech. Ve zkratce: možnost uložení až 99 prstů možnost volby až funkcí (např. otevření dveří nebo brány, deaktivace zabezpečovacího zařízení apod.) jednoduché ovládání a centrální správa uživatelů přímo prostřednictvím řídicí jednotky (není potřebný žádný počítač) nebo prostřednictvím ekey home App na vašem smartphonu nebo tabletu (se skenerem prstu ekey home integra.0 E BT s bluetooth) 6

7 home Příklad: Rodinný dům Požadavky zákazníka: Bezklíčový přístup pro celou rodinu. Vchodové dveře, garážová vrata a zabezpečovací zařízení mají být ovládány skenerem prstů u vchodových dveří třemi různými prsty. Ukazovák otvírá vchodové dveře prostřednictvím relé. Prostředník otvírá garážová vrata prostřednictvím relé a prsteník aktivuje nebo deaktivuje zabezpečovací zařízení prostřednictvím relé. Vestavný rámeček Skener prstů Řídicí jednotka Napájecí zdroj Vestavný rámeček ekey UP ED : 00 0 ekey home FS UP E : 0 8 ekey home AP : ekey NT SN 0/9 VDC/0,8 A : Návrhy na provoz ekey u svých produktů klade zvláštní důraz na jednoduché a intuitivní ovládání. Proto jsme vyvinuli více řešení správy s ohledem na různé požadavky a použití. ekey home App Inovativní a komfortní řešení, jak spravovat váš skener prstů ekey. Všechny funkce přístupového systému ekey můžete snadno nastavit prostřednictvím vašeho chytrého telefonu nebo tabletu. Navíc můžete prostřednictvím aplikace odemknout dveře. Dostupné pro Apple ios a Google Android. ekey classic Osvědčený systém s jednoduchým ovládáním. Všechna nastavení a oprávnění přístupu lze pohodlně spravovat přímo na ovládacím panelu. 7

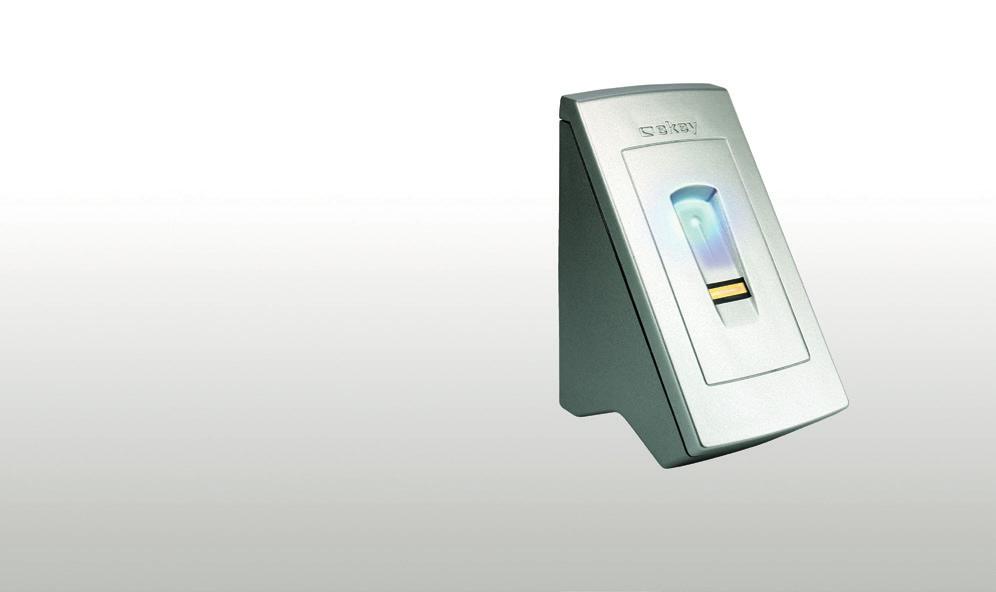

8 home AP.0 Skener prstů ekey AP.0 Pro montáž na omítku a snadnou dodatečnou montáž. Skener prstů 0 05 ekey home FS AP.0, stříbrná metalíza FAR: : / FRR: :00 5 x 8,6 x 60, mm Spotřeba energie: přibližně W Napájecí napětí: 8 VDC Rozsah teplot: -5 C až +70 C Krytí: IP Doporučená výška montáže: 5 cm (spodní hrana) Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat Příslušenství 0 06 Ochranná krytka ekey AP.0 ED, kartáčovaný nerez 0 x 70 x 95 mm Doporučená výška montáže: 0 cm (spodní hrana) Součástí dodávky: ochranná krytka ED, vruty do dřevotřísky x 5, hmoždinky S5, šrouby se zápustnout hlavou M x 6, šrouby se zápustnout hlavou TorxM x 6 GU 0 8 Ochranná krytka ekey AP.0 ED, kartáčovaný nerez 89 x 87 x 0 mm Doporučená výška montáže: 00 cm (spodní hrana) Součástí dodávky: krytka z nerezové oceli, vruty do dřevotřísky x 5, hmoždinky S5, šrouby se zápustnout hlavou M x 6, šrouby se zápustnout hlavou TorxM x 6 GU 8

9 home Řídicí jednotky Řidicí jednotka pro montáž na DIN lištu 0 6 ekey home SE REG, relé 0 ekey home SE REG, relé 70 ( MO) x 86 x 5 mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE REG, x bezpotenciálové SE REG, x bezpotenciálové Max. napětí relé: VAC/DC; A Ovládání: tlačítka Vstupy (otvírače dveří): SE REG, x bezpotenciálový SE REG, x bezpotenciálové Ukazatel/displej: LCD 06 x 56 pixel, 7 řádků/ znaků + x status-led Zakončení RS-85: přepínatelné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset, testovací režim, komfortní a podsvícený textový displej Řídicí jednotka pro montáž na omítku ekey home SE AP, relé ekey home SE AP, relé 80 x 0 x mm Spotřeba energie: přibližně W Napájecí napětí: 9- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE AP, x bezpotenciálové SE AP, x bezpotenciálová Max. napětí relé: VAC/DC; 5 A Vstupy (otvírače dveří): - Ukazatel/displej: x LED číslice Ovládání: tlačítka Zakončení RS-85: pevné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu* MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) 9

10 home USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu* USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem!! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) Kompletní sady Kompletní sada pro montáž na DIN lištu 0 09 ekey home Set AP.0 REG, s řídicí jednotkou k zabudování na DIN lištu, relé Kompletní sada obsahuje: ekey home FS AP.0 (0 05) ekey home SE REG (0 6) ekey NT REG Kompletní sada pro montáž na omítku 0 07 ekey home Set AP.0 AP, s řídicí jednotkou na omítku, relé 0 08 ekey home Set AP.0 AP, s řídicí jednotkou na omítku, relé Kompletní sada obsahuje: ekey home FS AP.0 (0 05) ekey home SE AP (00 78 oder 00 79) ekey NT SN 0

11 home Rozhraní Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro možnost připojení na jiné systémy (např. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol home Paket Typ Uživatel ID Prst ID Sériové číslo Skener prstů Úloha Relé Výstup Rozhraní k připojení na zabezpečovací zařízení nebo jiné přístupové kontrolní systémy 0 58 ekey home CV WIEG RS-85 Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software. systém jiného výrobce. skener prstů (ekey). napájecí napětí. řídicí jednotka (ekey) 5. Wiegand rozhraní (ekey) 6. elektromechanické zajištění dveří

12 home Skener prstů ekey UP I Pro vestavbu do zvonkových panelů od uznávaných výrobců. Skener prstů 0 0 ekey home FS UP I, vestavný FAR: : FRR: :00 50, x 50, x 0, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Doporučená výška montáže: 55 cm Dbát na dobrou ovladatelnost! Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat, kompatibilní s mnoha dom. telefony vestavné moduly, poštovní schránky, soupravy pro montáž do stěn a pod.

13 home Příslušenství! Důležité: GIRA a SIEDLE dostupné jen u ekey! Jiné moduly je nutné objednat u výrobce! Zvonkové panely - vestavné moduly GIRA 0 80 ekey Modul GIRA TX AL, barva hliník 0 8 ekey Modul GIRA TX AN, antracit 0 8 ekey Modul GIRA TX RW, bílá Zvonkové panely - vestavné moduly SIEDLE 0 76 ekey Modul SIEDLE Vario DG, tmavě šedá 0 78 ekey Modul SIEDLE Vario W, bílá 0 79 ekey Modul SIEDLE Vario SM, stříbrná metalíza 0 68 ekey Modul SIEDLE Vario WH, bílá vysoký lesk 0 69 ekey Modul SIEDLE Vario SH, černá vysoký lesk 0 60 ekey Modul SIEDLE Vario BG, jantarová Zvonkové panely - vestavné moduly Elvox 0 55 ekey Modul Elvox 8000 Serie GR, šedá Zvonkové panely - vestavné moduly bticino 0 5 ekey Modul bticino Sfera AME, Allmetal 0 5 ekey Modul bticino Sfera AWH, Allwhite 0 55 ekey Modul bticino Sfera AST, Allstreet 0 56 ekey Modul bticino Sfera ROB, Robur Zvonkové panely - vestavné moduly URMET 0 0 ekey Modul URMET Sinthesi AL, barva hliník Zvonkové panely - vestavné moduly Comelit 0 7 ekey Modul Comelit ikall SC, černá, skener prstů ekey UP E, vestavný 0 69 ekey Modul Comelit metal, metalíza, skener prstů ekey UP E, vestavný Uznávaní výrobci integrují skener prstů ekey do zvonkových panelů a poštovních schránek: Řídicí jednotky Řídicí jednotka pro montáž na DIN lištu! Potřebujete dodatečně vybavit zvonkový panel? Vestavný modul (označeno červeně) je dostupný u ekey nebo u výrobců zvonkových panelů. 0 6 ekey home SE REG, relé 0 ekey home SE REG, relé 70 ( MO) x 86 x 5 mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE REG, x bezpotenciálové SE REG, x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Ovládání: tlačítka Vstupy (otvírače dveří): SE REG, x bezpotenciálový SE REG, x bezpotenciálové Ukazatel/displej: LCD 06 x 56 pixel, 7 řádků / znaků + x status LED Zakončení RS-85: přepínatelné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset, testovací mód, komfortní a podsvícený textový displej

14 home Řídicí jednotka pro montáž na omítku ekey home SE AP, relé ekey home SE AP, relé 80 x 0 x mm Spotřeba energie: přibližně W Napájecí napětí: 9- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE AP, x bezpotenciálové SE AP, x bezpotenciálová Max. napětí relé, proud: VAC/DC; 5 A Vstupy (otvírače dveří): - Ukazatel/displej: x LED číslice Ovládání: tlačítka Zakončení RS-85: pevné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu* MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu* USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a x baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem!! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79)

15 home Kompletní sady 0 6 ekey home Set UP I REG, s řídicí jednotkou pro montáž na DIN lištu, relé ekey home Set UP I REG, s řídicí jednotkou pro montáž na DIN lištu, relé Kompletní sada obsahuje: ekey home FS UP I (0 0) ekey home SE REG (0 6 nebo 0 ) Relé podle verze! Pozor: Napájecí zdroje jsou často již součástí domovní komunikace. Napájecí zdroje mohou být rovněž součástí elektrických či motorických zámků. Rozhraní Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro možnost připojení na jiné systémy (např. B. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol home Paket Typ Uživatel ID Prst ID Sériové číslo Skener prstů Úloha Relé Výstup Rozhraní k připojení na zabezpečovací zařízení nebo jiné přístupové kontrolní systémy 0 58 ekey home CV WIEG RS-85 Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software. systém jiného výrobce. skener prstů (ekey). napájecí napětí. řídicí jednotka (ekey) 5. Wiegand rozhraní (ekey) 6. elektromechanické zajištění dveří 5

16 home Skener prstů ekey UP E Pro vestavbu do rámečků vypínačů od renomovaných výrobců. Skener prstů 0 8 ekey home FS UP E, pro vestavbu do podomítkové krabice vč. bílé dekorativní záslepky FAR: : FRR: :00 50, x 50, x 0, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C ž +70 C Krytí: IP/IP (závislé na použitém vypínači) a IP6 (s krytím UP ED) Doporučená výška montáže: 55 cm Dbát na dobrou ovladatelnost! Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat, kompatibilní s mnoha vypínači s vnitř. rozměry 50 x 50 mm Včetně: montážní deska, distanční kroužek, těsnicí příruba Příslušenství dekorativní záslepka* 0 67 Dekorativní záslepka ekey UP AL 50 x 50, plast, barva hliník 0 68 Dekorativní záslepka ekey UP AN 50 x 50, plast, antracit 6

17 home Unterputzdose! *Ekey FS UP je zkonstruován pro vestavbu do krabice pod omítku podle DIN 907. Krabice do dutých stěn! Červené díly objednat od výrobců vypínačů! 60 mm Krabice pod omítku Příslušenství - rámečky* 0 7 Rámeček ekey UP ED, kartáčovaný nerez 85x85x7, mm Funkce: kryt je vhodný pro venkovní prostředí, má krytí IP při max. hrubosti omítky do,5 mm 0 70 Rámeček ekey UP GL WE, sklo bílé 0 70 Rámeček ekey UP GL SC, sklo černé 0 70 Rámeček ekey UP GL MI, sklo máta Rámeček ekey UP 50 GL WE, sklo bílé Rámeček ekey UP 50 GL SC, sklo černé Rámeček ekey UP 50 GL MI, sklo máta Příslušenství - montážní rámeček 00 0 Montážní rámeček ekey UP ED, kartáčovaný nerez 0 5 Montážní rámeček ekey UP ED LED, kartáčovaný nerez, vč. signalizace LED Montážní rámeček: 88 x 88 x mm Krabice pod omítku: 7 x 7 x 57 mm Doporučená výška montáže: 5 cm Součástí dodávky je: montážní rámeček a krabice pod omítku. Standardní krabice pod omítku není vhodná. Řídicí jednotky Řídicí jednotka pro montáž na DIN lištu 0 6 ekey home SE REG, relé 0 ekey home SE REG, relé 70 ( MO) x 86 x 5 mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE REG, x bezpotenciálové SE REG, x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Ovládání: tlačítka Vstupy (otvírače dveří): SE REG, x bezpotenciálový SE REG, x bezpotenciálové Ukazatel/displej: LCD 06 x 56 px, 7 řádků / znaků + x status LED Zakončení RS-85: přepínatelné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset, testovací mód, komfortní a podsvícený textový displej 7

18 home Řídicí jednotka pro montáž na omítku ekey home SE AP, relé ekey home SE AP, relé 80 x 0 x mm Spotřeba energie: přibližně W Napájecí napětí: 9- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE AP, x bezpotenciálové SE AP, x bezpotenciálové Max. napětí relé, proud: VAC/DC; 5 A Vstupy (otvírače dveří): - Ukazatel/displej: x LED číslice Ovládání: tlačítka Zakončení RS-85: pevné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu* MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu* USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a x baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem!! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) 8

19 home Kompletní sady 0 65 ekey home Set UP E REG, s řídicí jednotkou pro montáž na DIN lištu, relé Kompletní sada obsahuje: ekey home FS UP E (0 8) ekey home SE REG (0 6) ekey NT REG Rozhraní Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro možnost připojení na jiné systémy (např. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol home Paket Typ Uživatel ID Prst ID Sériové číslo Skener prstů Úloha Relé Výstup Rozhraní k připojení na zabezpečovací zařízení nebo jiné přístupové kontrolní systémy 0 58 ekey home CV WIEG RS-85 Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software. systém jiných výrobců. skener prstů (ekey). napájecí napětí. řídicí jednotka (ekey) 5. Wiegand rozhraní (ekey) 6. elektromechanické zajištění dveří 9

20 home IN.0 E Skener prstů ekey IN.0 E Pro montáž pod omítku s příslušenstvím z nerezi. Skener prstů 0 6 ekey home FS IN.0 E vč. dekoračního prvku z nerezi a přip. kabelu 8 m FAR: : FRR: :00 Pouzdro:,6 x 89 x 7, mm S dekoračním prvkem: 5,5 x 9,5 x 7, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Krytí: IP5 Doporučená výška montáže: 55 cm Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat Příslušenství 0 0 Souprava pro montáž do stěny ekey IN ED, nerez 0 0 Souprava pro montáž do stěny ekey IN ED LED, nerez vč. signalizace LED Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 96 x x mm 0 7 Ochranná krytka IN ED, nerez, vč. soupravy pro montáž do stěny Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 6 x x 65 mm 0 00 Krabice pod omítku ekey IN, 0,5mm plech Krabice pod omítku: Š x V x H: x 87 x 5 mm 0

21 home Řídicí jednotky Řídicí jednotka pro montáž na DIN lištu 0 6 ekey home SE REG, relé 0 ekey home SE REG, relé 70 ( MO) x 86 x 5 mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE REG, x bezpotenciálové SE REG, x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Ovládání: tlačítka Vstupy (otvírače dveří): SE REG, x bezpotenciálový SE REG, x bezpotenciálové Ukazatel/displej: LCD 06 x 56 px, 7 řádků / znaků + x status LED Zakončení RS-85: přepínatelné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset, testovací režim, komfortní a podsvícený textový displej Řídicí jednotka pro montáž na omítku ekey home SE AP, relé ekey home SE AP, relé 80 x 0 x mm Spotřeba energie: přibližně W Napájecí napětí: 9- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE AP, x bezpotenciálové SE AP, x bezpotenciálové Max. napětí relé, proud: VAC/DC; 5 A Vstupy (otvírače dveří): - Ukazatel/displej: x LED číslice Ovládání: tlačítka Zakončení RS-85: pevné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu* MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79)

22 home USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu* USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a x baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem!! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) Kompletní sady Kompletní sada pro montáž na DIN lištu 0 ekey home Set IN.0 E REG, s řídicí jednotkou pro montáž na DIN lištu, relé Kompletní sada obsahuje: ekey home FS IN.0 E (0 6) vč. dekoračního prvku z nerezi (0 5) Přip. kabel 8 m (0 96) ekey home SE REG (0 6) ekey NT REG 0 VAC/ VDC/ A (00 05) Kompletní sada pro montáž na omítku 0 87 ekey home Set IN.0 E AP, s řídicí jednotkou na omítku, relé Kompletní sada obsahuje: ekey home FS IN.0 E (0 6) vč. dekoračního prvku z nerezi (0 5) Přip. kabel 8 m (0 96) ekey home SE AP (00 78) ekey NT SN 0 VAC/ VDC/800 ma (0 700)

23 home Rozhraní Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro možnost připojení na jiné systémy (např. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol home Paket Typ Uživatel ID Prst ID Sériové číslo Skener prstů Úloha Relé Výstup Rozhraní k připojení na zabezpečovací zařízení nebo jiné přístupové kontrolní systémy 0 58 ekey home CV WIEG RS-85 Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software. systém jiných výrobců. skener prstů (ekey). napájecí napětí. řídicí jednotka (ekey) 5. Wiegand rozhraní (ekey) 6. elektromechanické zajištění dveří

24 home Skener prstů ekey IN.0 E BT Jednoduché programování a ovládání přes Bluetooth. Skener prstů 0 7 ekey home FS IN.0 E BT FAR: : FRR: :00 Pouzdro:,6 x 89 x 7, mm S dekoračním prvkem: 5,5 x 9,5 x 7, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Krytí: IP5 Doporučená výška montáže: 55 cm Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat Integrované rozhraní Bluetooth Příslušenství 0 0 Souprava pro montáž do stěny ekey IN ED, nerez 0 0 Souprava pro montáž do stěny ekey IN ED LED, nerez vč. signalizace LED Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 96 x x mm 0 7 Ochranná krytka ekey IN ED, nerez, vč. soupravy pro montáž do stěny Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 6 x x 65 mm 0 00 Krabice pod omítku ekey IN, 0,5 mm plech Krabice pod omítku: Š x V x H: x 87 x 5 mm

25 home Řídicí jednotky Řídicí jednotka mini 0 66 ekey home SE mini 5 ( MO) x 60 x mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Vstupy (otvírače dveří): x bezpotenciálový Tlačítko reset na řídicí jednotce Řídicí jednotka pro montáž na omítku ekey home SE AP, relé ekey home SE AP, relé 80 x 0 x mm Spotřeba energie: přibližně W Napájecí napětí: 9- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: SE AP, x bezpotenciálové SE AP, x bezpotenciálové Max. napětí relé, proud: VAC/DC; 5 A Vstupy (otvírače dveří): - Ukazatel/displej: x LED číslice Ovládání: tlačítka Zakončení RS-85: pevné Funkce: záznam uživatelů, smazání jednotlivých uživatelů, nastavitelný čas relé (0 99 s), změna bezpečnostních kódů, nastavitelná svítivost LED, reset Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu* MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) 5

26 home USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu* USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a x baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem!! *Důležité: Nekompatibilní s ekey home SE AP (00 78) a ekey home SE AP (00 79) Kompletní sady 0 58 ekey home Set IN.0 BT mini, s řídicí jednotkou mini relé Kompletní sada obsahuje: ekey home FS IN.0 E BT (0 8) vč. dekoračního prvku z nerezi (0 5) Přip. kabel 8 m (0 96) ekey home SE mini (0 66) ekey NT REG 0 VAC/ VDC/ A (00 05) Rozhraní Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro možnost připojení na jiné systémy (např. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol home Paket Typ Uživatel ID Prst ID Sériové číslo Skener prstů Rozhraní k připojení na zabezpečovací zařízení nebo jiné přístupové kontrolní systémy 0 58 ekey home CV WIEG RS-85 Úloha Relé Výstup Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software 6

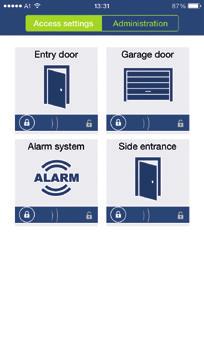

27 home App NOVINKA Jednoduše, bezpečně a komfortně. SPRÁVA UŽIVATELŮ Jednoduché založení, aktivace a vymazání uživatelů Záznam prstů pomocí aplikace Jednoduchá správa až 99 uživatelů BEZPEČNOST GET CONNECTED! Komunikujte s Vaším skenerem prstů! Zakódovaní datových paketů - až 6místné PIN kódy Zvýšená bezpečnost daná 6místným PIN kódem UŽITEČNÉ NÁSTROJE Otvírání dveří pomocí aplikace chráněné heslem Nastavitelná svítivost LED diody na skeneru prstů Individuální nastavení spínacích časů relé Ve verzi pro Android a ios. ekey home App velmi jednoduché a intuitivní menu: Google Play Store Appstore Video 7

28 home keypad Klávesnice ekey home IN.0 E Alternativa skeneru prstů. Kódová klávesnice 0 70 ekey home KP IN.0 E vč. dekorativního prvku sklo antracit a přip. kabelu cm Klávesnice: kapacitní touchpad 5,7 x 97, x, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až 70 C Krytí: IP5 Ukazatel/displej: LED (červená/zelená/žlutá) Funkce: až 99 různých - až 8místných kódů současně programovatelných, ochrana před neoprávněnou manipulací, údaje zůstanou po výpadku elektřiny zachované, optické a akustické hlášení, moderní podsvícení (konfigurovatelné) 8

29 home Příslušenství - dekorační prvky Dekorační prvek ekey KP IN GL ED, sklo nerez Dekorační prvek ekey KP IN GL WE, sklo bílé Příslušenství - souprava pro montáž do stěny 0 0 Souprava pro montáž do stěny ekey IN ED, nerez 0 0 Souprava pro montáž do stěny ekey IN ED LED, nerez vč. signalizace LED Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 96 x x mm 0 7 Ochranná krytka ekey IN ED, nerez, vč. soupravy pro montáž do stěny Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 6 x x 65 mm 0 00 Krabice pod omítku ekey IN, 0,5mm plech Krabice pod omítku: Š x V x H: x 87 x 5 mm Řídicí jednotka 0 66 ekey home SE mini 5 ( MO) x 60 x mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Vstupy (otvírače dveří): x bezpotenciálový Tlačítko reset na řídicí jednotce Napájecí zdroje ekey NT SN 0 VAC/ VDC/800 ma, zásuvkový zdroj 5 x 78,5 x 5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; 800 ma Délka kabelu:,5 m 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C 9

30 home USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a x baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! Kompletní sady 0 58 ekey home Set keypad mini, s řídicí jednotkou mini Kompletní sada obsahuje: ekey home KP IN.0 E, včetně klávesnice sklo antracit a přip. kabelu 8 m (0 70) ekey home SE mini (0 66) ekey NT REG 0 VAC/ VDC/ A (00 05)! Pozor: klávesnice ekey home je kompatibilní výhradně s řídicí jednotkou ekey mini! Elegantní Nerezové pouzdro s anebo bez signalizace LED 0

31 home

32 multi ekey multi Vícečetná řešení přístupu. Ideální řešení pro rodinné domy i firmy. ekey multi je revoluční přístupový systém, se kterým můžete v malé síti ovládat až skenery prstů. Zvláštnost: programování probíhá bez počítače přímo na přiřazené řídicí jednotce. Pro každého uživatele může být přiřazeno více akcí. Individuální přístupová práva vč. časového okna mohou být snadno přidělena každému jednotlivému uživateli (např. členové rodiny a hosté, spolupracovník, uklízečka) pomocí řídicí jednotky. Ve zkratce: možnost uložit až 99 otisků prstů pro každý skener prstů až volitelné funkce (např. otevření dveří nebo brány, deaktivování zabezpečovacího zařízení apod.) možnost ovládat až skenery prstů jednoduché ovládání a centrální správa uživatelů přímo pomocí řídicí jednotky (není potřeba počítač) možnost přidělení osobních práv (místně a časově) programovatelné časové okno přístupový protokol o každém skeneru prstů prázdninový program nebo stálý program

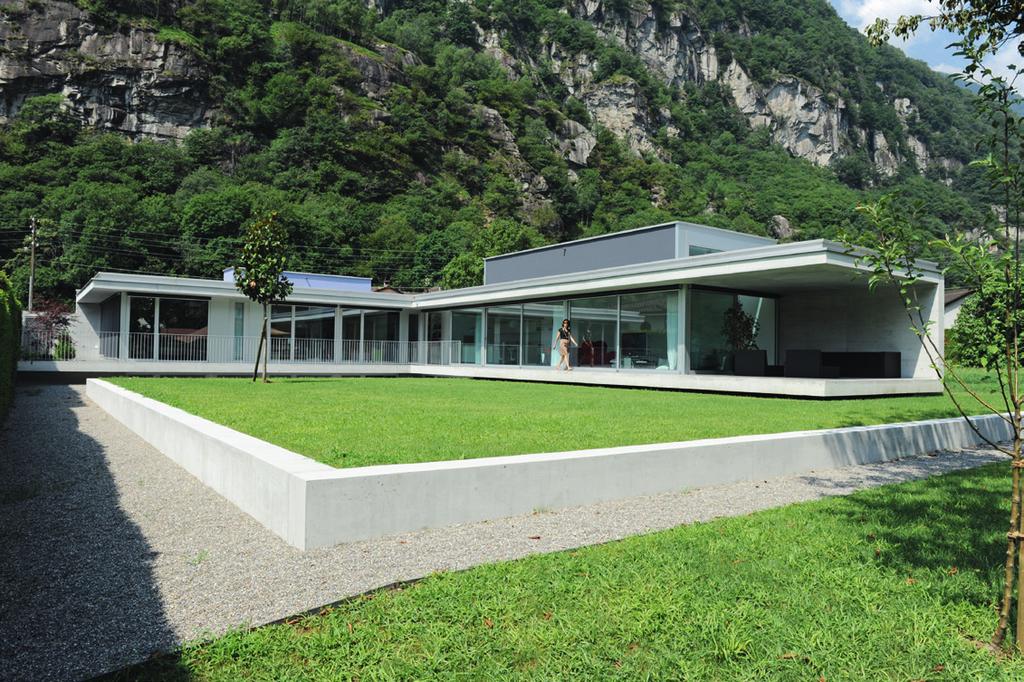

33 multi Příklad: Rodinný dům Požadavky zákazníka: Tři vchody a zabezpečovací zařízení mají být ovládány prostřednictvím ekey multi a skenery prstů. Zabezpečovací zařízení má být deaktivováno výhradně skenerem prstů u domovních dveří jedním odlišným prstem. Heidi a Franz mají přístup všude. Lukas nesmí otevřít garážová vrata. Vchodové dveře Franz Heidi Lukas Zabezpečovací zařízení 0 8 Garážová vrata 0 05 Brána do zahrady 0 0 Vchodové dveře Garážová vrata Brána do zahrady Řídicí jednotka Napájecí zdroj ekey home FS UP E : 0 8 ekey home FS AP.0 : 0 05 ekey home FS UP I : 0 0 ekey multi SE REG : 0 6 ekey NT REG : 00 05

34 multi Plánování a výběr technologie Plánujte správně! Vyberte si vhodné skenery prstů podle modelu a typu montáže: a) na omítku.0 b) pro vestavbu (E) do rámečku vypínače nebo pro vestavbu (I) do dom. telefonu c) integra.0 Zvolte si podle potřeby vhodné příslušenství: ochrannou krytku, soupravu k zabudovaní do stěny apod. Vyberte si řídicí jednotku ekey multi! Vyberte vhodný napájecí zdroj: a) napájecí zdroj do krabice pod omítku b) komfortní osazení na DIN lištu v rozváděčové skříni! POZOR: Napájecí zdroje jsou často již součástí domovní komunikace. Napájecí zdroje mohou být rovněž součástí elektrických či motorických zámků. Vyberte podle potřeby vhodné rozhraní: a) k připojení na domácí automatizační systém b) k připojení jiného systému Při výběru otvírače dveří a motorického zámku dbejte prosím na: a) otvírač dveří je sice cenově výhodný, ale dveře jím nejsou zamknuté (žádné krytí pojišťovnou při případném vloupání). b) motorický zámek zavírá automaticky (mechanicky nebo motoricky) a otvírá elektricky (motoricky), při koupi dveří doporučujeme objednat motorický zámek nebo elektrický otvírač dveří! c) pro stávající dveře použijte naše dodatečné vybavení ekey lock.0 (bez kabeláže ve dveřích).

35 Krok multi Krok : Vyberte vhodné skenery prstů Skener prstů na omítku ekey home FS AP.0, ocelově šedý FAR: : / FRR: :00 5 x 8,6 x 60, mm Spotřeba energie: přibližně W Napájecí napětí: 8 VDC Rozsah teplot: -5 C až +70 C Krytí: IP Dop. výška montáže: 5 cm (spodní hrana) Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají po výpadku elektřiny zachovány, nastavení sběrnice na zařízení je možné deaktivovat Příslušenství 0 06 Ochranná krytka ekey AP.0 ED, kartáčovaný nerez 0 x 70 x 95 mm Doporučená výška montáže: 0 cm (spodní hrana) Součástí dodávky je: ochranná krytka ED, vruty do dřevotřísky x 5, hmoždinka S5, šrouby se zápustnou hlavou M x 6, šrouby se zápustnou hlavou TorxM x 6 GU 0 8 Ochranná krytka ekey AP.0 ED, kartáčovaný nerez 89 x 87 x 0 mm Doporučená výška montáže: 0 cm (spodní hrana) Součástí dodávky je: krytka z nerezové oceli, vruty do dřevotřísky x 5, hmoždinka S5, šrouby se zápustnou hlavou M x 6, šrouby se zápustnou hlavou TorxM x 6 GU 5

36 multi Krok Skener prstů pod omítku I Pro vestavbu do zvonkových panelů 0 0 ekey home FS UP I, vestavný Příslušenství FAR: : FRR: :00 50, x 50, x 0, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Dop. výška montáže: 55 cm (spodní hrana) Dbát na dobrou ovladatelnost! Zvonkové panely - vestavné moduly GIRA 0 80 ekey Modul GIRA TX AL, barva hliník 0 8 ekey Modul GIRA TX AN, antracit 0 8 ekey Modul GIRA TX RW, bílá Ukazatel/displej: multibarevné LED diody Funkce: ochrana proti neoprávněné manipulaci, údaje zůstávají po výpadku elektřiny zachovány, nastavení sběrnice na zařízení je možné deaktivovat, kompatibilní s mnoha domovními telefony vestavné moduly, pošt. schránky, soupravy pro montáž do stěn apod.! Důležité: GIRA a SIEDLE dostupné jen v ekey! Jiné moduly je nutné objednat u výrobce! Zvonkové panely - vestavné moduly SIEDLE 0 76 ekey Modul SIEDLE Vario DG, tmavě šedá 0 78 ekey Modul SIEDLE Vario W, bílá 0 79 ekey Modul SIEDLE Vario SM, stříbrná metalíza 0 68 ekey Modul SIEDLE Vario WH, bílá vysoký lesk 0 69 ekey Modul SIEDLE Vario SH, černá vysoký lesk 0 60 ekey Modul SIEDLE Vario BG, jantarová Zvonkové panely - vestavné moduly Elvox 0 55 ekey Modul Elvox 8000 Serie GR, šedá Zvonkové panely - vestavné moduly bticino 0 5 ekey Modul bticino Sfera AME, Allmetal 0 5 ekey Modul bticino Sfera AWH, Allwhite 0 55 ekey Modul bticino Sfera AST, Allstreet 0 56 ekey Modul bticino Sfera ROB, Robur Zvonkové panely - vestavné moduly URMET 0 0 ekey Modul URMET Sinthesi AL, barva hliník Zvonkové panely - vestavné moduly Comelit 0 7 ekey Modul Comelit ikall SC, černá, skener prstů ekey UP E, vestavný 0 69 ekey Modul Comelit metal, metalíza, skener prstů ekey UP E, vestavný! Potřebujete dodatečně vybavit zvonkový panel? Vestavný modul (označeno červeně) je dostupný u ekey nebo u výrobců zvonkových panelů. Uznávaní výrobci integrují skener prstů ekey do zvonkových panelů a poštovních schránek: 6

37 Krok multi Skener prstů pod omítku E 0 8 ekey home FS UP E, pro vestavbu do podomítkové krabice vč. bílé dekorativní záslepky FAR: : FRR: :00 50, x 50, x 0, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Krytí: IP/IP (závislé na použitém vypínači) a IP6 (s krytem UP ED) Doporučená výška montáže: 55 cm Dbát na dobrou ovladatelnost! Ukazatel/displej: multibarevné LED diody Funkce: ochrana před neoprávněnou manipulací, údaje zůstávají uložené i po výpadku proudu, nastavení sběrnice na zařízení je možné deaktivovat, kompatibilní s mnoha vypínači s vnitř. rozměry 50 x 50 mm. Včetně: montážní deska, distanční kroužek, těsnicí příruba Příslušenství - dekorativní záslepka 0 67 Dekorativní záslepka ekey UP AL 50 x 50, plast, barva hliník 0 68 Dekorativní záslepka ekey UP AN 50 x 50, plast, antracit Unterputzdose! Červené díly objednat od výrobců vypínačů! Příslušenství - rámečky*! *Ekey FS UP je zkonstruován pro montáž do krabice pod omítku podle DIN 907. Krabice do dutých stěn 60 mm Krabice pod omítku 0 7 Montážní rámeček ekey UP ED, kartáčovaný nerez 85x85x7, mm Funkce: kryt je vhodný pro venkovní prostředí, má krytí IP při max. hrubosti omítky do,5 mm 0 70 Mont. rámeček ekey UP GL WE, sklo bílé 0 70 Mont. rámeček ekey UP GL SC, sklo černé 0 70 Mont. rámeček ekey UP GL MI, sklo máta Mont. rámeček ekey UP 50 GL WE, sklo bílé Mont. rámeček ekey UP 50 GL SC, sklo černé Mont. rámeček ekey UP 50 GL MI, sklo máta Příslušenství - montážní rámeček 00 0 Montážní rámeček ekey UP ED, kartáčovaný nerez 0 5 Montážní rámeček ekey UP ED LED, kartáčovaný nerez vč. signalizace LED Montážní rámeček: 88 x 88 x mm Krabice pod omítku: 7 x 7 x 57 mm Doporučená výška montáže: 5 cm Součástí dodávky je: montážní rámeček a krabice pod omítku. Standardní krabice pod omítku není vhodná. 7

38 multi Krok Skener prstů integra.0 E 0 6 ekey home FS IN.0 E vč. dekoračního prvku z nerezi a příp. kabelu 8 m FAR: : FRR: :00 Pouzdro:,6 x 89 x 7, mm S dekoračním prvkem: 5,5 x 9,5 x 7, mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -5 C až +70 C Krytí: IP5 Doporučená výška montáže: 55 cm Ukazatel/displej: multibarevné LED diody Funke: ochrana proti neoprávněné manipulaci, údaje zůstávají po výpadku elektřiny zachovány, nastavení sběrnice na zařízení je možné deaktivovat Příslušenství 0 0 Souprava pro montáž do stěny ekey IN ED, nerez 0 0 Souprava pro montáž do stěny ekey IN ED LED, nerez vč. signalizace LED Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 96 x x mm 0 7 Ochranná krytka ekey IN ED, nerez, vč. soupravy pro montáž do stěny Krabice pod omítku: Š x V x H: 60 x x 6 mm Přední panel: Š x V x H: 6 x x 65 mm 0 00 Krabice pod omítku ekey IN, 0,5mm plech Krabice pod omítku: Š x V x H: x 87 x 5 mm 8

39 Řídicí jednotka Krok multi Krok : Vyberte vhodnou řídicí jednotku ekey multi! Řídicí jednotka 0 6 ekey multi SE REG, relé 70 ( MO) x 86 x 5 mm Spotřeba energie: přibližně W Napájecí napětí: 8- VDC Rozsah teplot: -0 C až 70 C Krytí: IP0 Relé: x bezpotenciálové Max. napětí relé, proud: VAC/DC; A Vstupy (otvírače dveří): x bezpotenciálové Ukazatel/displej: LCD 06 x 56 px, 7 řádků / znaků + x status LED Ovládání: tlačítka Zakončení RS-85: přepínatelné Vyrovnávací paměť: 96 h Funkce: lze připojit až skenery prstů, ukládat uživatele, vymazat jednotlivé uživatele, nastavit čas relé (0-99 s), změnit bezpečnostní kódy, resetovat, nastavit svítivost LED, dále testovací režim, časové zóny, přístupový protokol, uložení jmen, prázdninový a stálý program a další. Příslušenství (volitelné) 00 ekey multi CV USB RS-85 Pro zálohu údajů ekey multi na PC (šablony prstů, konfigurace řídicí jednotky, protokoly...) Pro konfiguraci Wiegand rozhraní (0 58) Součástí dodávky je: USB rozhraní, software, USB kabel 9

40 multi Krok Krok : Vyberte vhodný napájecí zdroj!! POZOR: Napájecí zdroje jsou často již součástí domovní komunikace. Napájecí zdroje mohou být rovněž součástí elektrických či motorických zámků. Napájecí zdroje 00 0 ekey NT UP 0 VAC/ VDC/ A, napájecí zdroj do krabice pod omítku Rozměry Ø x V: 5 x mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC;,5 A Rozsah teplot: -5 C až 50 C ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 58 x 98 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 50 C Krytí: IP ekey NT REG 0 VAC/ VDC/ A, montáž na DIN lištu MO, 7 x 9 x 68,5 mm Napájecí napětí: 0 VAC Výstupní napětí, proud: VDC; A Rozsah teplot: -5 C až 50 C USV REG UPS záložní zdroj sestává ze síťového zdroje a baterie. Při výpadku elektřiny spolehlivě zajistí na dobu několika hodin napájení skeneru prstů, řídicí jednotky a motorického zámku ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm (8 MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0 59 ekey USV REG 0/ VDC/ Ah, montáž na DIN lištu USV: 0 x 9 x 66,5 mm ( MO) Baterie: 57 x 9 x 66,5 mm (9 MO) Napájecí napětí: 00-0 VAC díly: USV (napájení) a baterie Výstupní napětí, proud: VDC; A Rozsah teplot: -0 C až 0 C Ukazatel funkcí: LED Výhoda: nahrazuje napájecí zdroj, dodává systému elektřinu více hodin. Vhodné použít ve spojení s motorickým zámkem! 0

41 Krok multi Krok : Vyberte podle potřeby vhodné rozhraní! Rozhraní k připojení na domácí automatizační systémy ekey home CV LAN RS-85 Funkce: RS-85/LAN pro připojení na jiné systémy (např. KNX) s UDP protokolem Součástí dodávky je: LAN rozhraní, software Protokol multi 00 GEORG GAR - Paket Typ Uživatel ID Uživatel Jméno Uživatel Status Prst ID Klíč Sériové číslo Skener prstů Jméno Úloha Skener prstů Input ID Připojení na jiné systémy 0 58 ekey home CV WIEG RS-85 Funkce: Wiegand rozhraní přemění použitý protokol RS-85 od ekey na 6bitový protokol Wiegand. Produkt je konfigurovatelný s pomocí CV USB RS-85 (00 ). Součástí dodávky je: Wiegand rozhraní, software. systém jiného výrobce. skener prstů (ekey). napájecí napětí. řídicí jednotka (ekey) 5. Wiegand rozhraní (ekey) 6. elektromechanické zajištění dveří Rozhraní Wiegand ekey home Rozhraní k připojení skeneru prstů ekey do bezpečnostních a zabezpečovacích systémů jiných výrobců

42 lock.0 Bezdrátová FAB vložka key lock.0 Dodatečné řešení pro všechny ekey systémy. KOMPATIBILNÍ s ekey home a ekey multi Už nikdy žádné klíče... Bezdrátová FAB vložka ekey lock.0 usnadňuje dodatečné vybavení stávajících dveří se skenerem prstů. Konec těžkému svazku klíčů a poztráceným klíčům! Skenery prstů jsou bezpečnou alternativou namísto klíčů, které lze snadno ztratit, zapomenout nebo ukradnout. Výhody ekey lock: pro venkovní, vnitřní a skleněné dveře žádné kabely uvnitř dveří jednoduchá montáž vhodné pro jedno- i několikanásobné zajištění při stěhování vezmete s sebou stávající kování zůstane zachováno Ve zkratce: bezdrátový dosah v interiéru až 0 m zakódovaná komunikace (frekvence 868 MHz) pohotovostní čas přibližně 6 let ergonomicky optimalizovaná mechanická koule robustní mechanika FAB vložky Made in Germany dlouhá výdrž baterie (přibližně 75 tisíc cyklů) jednoduchá výměna baterie kompatibilní se všemi skenery prstů ekey a ekey keypad

43 lock.0 Toto potřebujete pro fungující systém: ekey lock.0 bezdrátové moduly FAB vložka včetně mechanické koule Skener prstů Řídicí jednotka Napájecí zdroj : : podle rozměru, viz ceník např. ekey home FS AP.0 např. ekey home SE AP např. ekey NT SN 0 VAC/ VDC/0,8 A Volitelné: bezdrátový transpondér k nouzovému otevření ekey lock otvírač ekey lock Základní sada Bezdrátový modul ekey lock.0 Součástí dodávky je: elektronická dveřní koule (EKN) bezdrátový modul (FSM) krátká anténa (ANK) sada karet baterie (typ CR) svorka na výměnu baterie FAB vložka velikosti od 0/0 do 70/70 v 5mm odstupňování (viz ceník) Součástí dodávky je: mechanická koule (MKN) s pevně namontovanou FAB vložkou! Důležité: Vhodnou délku FAB vložky určíte pomocí měřicí šablony. FAB vložky najdete v ceníku. Příslušenství Aktivní transpondér ekey lock.0 Klíč k nouzovému otevření jistota, jestliže neexistuje. vstup! Sada karet ekey lock RFID.0 obsahuje kartu pro instalaci, pro výměnu baterie a pro servis 50 0 El. otvírač dveří ekey lock Součástí dodávky je: el. otvírač dveří 0- V ACDC, plochá zámková lišta 5 x 50 x mm Určení délky FAB vložky Vystřihněte měřicí šablonu na str. 5 a zasuňte namísto zámkové vložky do otvoru.

44 Tipy a triky Gratulujeme k vašemu výrobku ekey! Od teď je váš prst vaším klíčem! Naše malé tipy a triky vám pomohou perfektně využívat výhody skeneru prstů ekey. Montážní poloha a výška Senzor a plocha prstu Montážní poloha: Správné umístění skeneru prstů je důležité pro vedení prstu při snímaní a ulehčuje tak jeho rozpoznání. Pravákům i levákům se skener prstů ovládá stejně dobře. Důležité je, abyste stáli přímo před skenerem prstů. Různým nakláněním se výsledek skenování zhoršuje. Montážní výška: Jen při správné montážní výšce je možné ergonomicky správné ovládání. Senzor je úzký vodorovný pásek ve spodní oblasti sloužící pro vedení prstu. Abyste dosáhli optimálního výsledku, musíte prvním článkem prstu zcela přejet přes senzor. Senzor nesmí být (mimo ovládání prstem) vystaven žádnému mechanickému namáhání. Zabraňte poškrábání senzoru nehtem. Senzor nikdy nečistěte drsnou stranou houby nebo agresivními čisticími prostředky. Poškozený senzor musí být vyměněn. Doporučená plocha prstu Sken prstu Zkušenosti prokázaly, že nejvhodnější jsou prsty v následujícícím pořadí: Typ AP (na omítku) UP (pod omítku) IN (integra) Minimální montážní výška - spodní hrana 5 cm 55 cm 55 cm. prostředník,. ukazovák,. prsteník. Palec a malíček by se neměl používat. Ruka, kterou se píše, je lepší, protože v této ruce máte víc citu (praváci/ leváci). Vyberte, prosím, čistý prst bez poranění a odřenin. Pokud má prst příliš málo papilárních linií z důvodu genetické změny nebo např. oděru, nedokáže senzor prst zaznamenat. U dětí funguje nejlépe ukazovák nebo prst, které dítě intuitivně samo nejvíc používá. Montáž řídicí jednotky Řídicí jednotka spíná relé a proto může být instalována jen v chráněném vnitřním prostoru (ochrana před manipulací), zároveň však přístupná pro programování.

45 Vedení prstu Pro optimální rozpoznání prstu je rozhodující správné vedení prstu. Nejlepší je, když VŠECHNY prsty natáhnete a prst určený k naskenování přiložíte na vodicí drážku pro prst tak, aby přiléhal jen první článek prstu. Kloub prvního článku prstu musí ležet přímo nad senzorem. Sousední prsty jsou nalevo a napravo od skeneru. Během táhnutí prstu nikdy nepřejíždějte špičkou prstu. Přetáhněte prst po senzoru mírným tlakem a rovnoměrnou, střední rychlostí: ne příliš rychle ani příliš pomalu. Špatný tlak způsobí chybné výsledky. Tlak na senzor se liší podle typu kůže. Měkká kůže vyžaduje menší tlak, suchá kůže vyšší tlak. Vyzkoušejte, jaké výsledky skenování jsou pro vás optimální. Ze začátku vyžaduje vedení prstu určitý cvik. Brzy se však ovládání rychle naučíte. Při variantě s jedním relé použijete jednoduše např. F-F5 pro první prst a F6-F0 pro druhý prst na stejném paměťovém místě uživatele. To znamená, že budete mít 5 referenčních skenů pro každý prst a celkem jste použili 0 paměťových míst. Dětské prsty: V zásadě fungují dětské prsty od školního věku. Pomocí výše popsaného několikanásobného uložení je podle okolností možné skenovat i prsty mladších dětí. Podmínkou správného ovládání je stanovená montážní výška pro IN.0, AP.0 a UP. Pokud se při přejetí prstu po senzoru rozsvítila krátce červeně LED dioda, aniž by předtím žlutě blikala, potom jste prstem nepřejeli správně nebo jste dlouho čekali. Jakmile přiložíte prst na senzor, musíte jím bezprostředně přejet směrem dolů. Software přeruší skenování a signalizuje to krátkým rozsvícením červené LED diody. Příklad osoba : Paměťové místo, F pro levý prostředník Paměťové místo, F8 pro pravý prostředník Pokud máte řídicí jednotku bez víceřádkového displeje, je vhodné vytvořit seznam načítaných prstů. Uložení otisku prstu Ke zjednodušení ovládání oběma rukama, a jako zálohu pro případ úrazu, byste měli zaregistrovat jeden prst z každé ruky. Pokud prsty není možné dobře naskenovat, hlavně u malých dětí, starších osob nebo u řemeslníků, měli byste stejný prst načíst na několik paměťových míst. Systém ekey home/ekey multi má k dispozici 99 paměťových míst. V zásadě je lepší načítat jeden prst několikrát, než víc prstů jednou. Zvýší se tím pravděpodobnost rozpoznání a systém funguje lépe i v hraničních situacích (suché prsty, krém nebo pot na rukách) nebo při provozu za nepříznivých podmínek. 5

46 Plán kabeláže ekey home SE AP N L Channel Channel Channel 9VAC off on CNONC CNONC CNONC - + Power Supply Unit data VAC 8-V VDC 8-V N L Channel Channel Channel 9VAC off on CNONC CNONC CNONC - + Power Supply Unit data VAC 8-V VDC 8-V N L on off Channel Channel Channel 9VAC CNONC CNONC CNONC green yellow brown white - + Power Supply Unit data VAC 8-V VDC 8-V Optional - Pin Description Pin Description Pin Description RS-85 (Clamp ) CH Relay (common) Relay NC (normally closed) RS-85 (Clamp ) Relay NO (normally open) Power supply FS CH Relay C (common Relay NC (normally closed) Power supply FS Relay NO (normally open) CH Relay C (common) 9 VAC +VCC (8- VDC) Relay NC (normally closed) Relay NO (normally open) 9 VAC -VCC (8- VDC) 6

47 Plán kabeláže ekey home SE mini N L on off SE MINI Power Supply Unit data VAC -V VDC 8-V + - green yellow brown white Pin Description Pin Description RS-85 (Clamp ) RS-85 (Clamp ) Power supply FS Power supply FS 5 Relay C (common) 6 Relay NO (normally open) 7 Input - potential-free! 8 Input - potential-free! 9 -VCC (8- VDC) 0 +VCC (8- VDC) 7

48 Relay ESC < < > < OK Input ESC < < > < OK Input Relay ESC < < > < OK Input Relay < > > > > < Plán kabeláže ekey home SE REG off on 5 Relay ESC > > > > Input OK N L VERK WIRI SCHÉ SCHÉ SCHE BEKA SCHÉ NAČR T ID0/ Power Supply Unit data VAC 8-V VDC 8-V 5 N L Relay Input off on ESC > > OK T Power Supply Unit data VAC 8-V VDC 8-V 5 N L on off Relay Input ESC > > OK T green yellow brown white Power Supply Unit data VAC 8-V VDC 8-V Relay Input Optional - ESC < > OK Pin Description Pin Description Pin Description RS-85 (Clamp ) RS-85 (Clamp ) Power supply FS Power supply FS 5 +VCC (8- VDC) 6 -VCC (8- VDC) 7 Relay C (common) 8 Relay NO (normally open) 9 Relay NC (normally closed) 0 INPUT / common Input - potential-free! Input - potential-free! Relay C (common) Relay NO (normally open) 5 Relay NC (normally closed) 8

49 Relay ESC < < > < OK Input < > > < Plán kabeláže ekey multi SE Switch the termination of the first and the last device in the RS85 bus line to "ON" Switch setting Switch setting Switch setting Switch setting Switch setting ON OFF OFF OFF ON N L on Relay Input off on off on cable length max. 5m off off on ESC > > OK green yellow brown white T Power Supply Unit data VAC 8-V VDC 8-V Relay ESC < > OK Input Optional - Pin Description Pin Description Pin Description RS-85 (Clamp ) RS-85 (Clamp ) Power supply FS Power supply FS 5 +VCC (8- VDC) 6 -VCC (8- VDC) 7 Relay C (common) 8 Relay NO (normally open) 9 Relay NC (normally closed) 0 Input / common Input - potential-free! Input - potential-free! Relay C (common) Relay NO (normally open) 5 Relay NC (normally closed) 6 Relay C (common) 7 Relay NO (normally open) 8 Relay NC (normally closed) 9 Relay C (common) 0 Relay NO (normally open) Relay NC (normally closed) Input / common Input - potential-free! Input - potential-free! 9

50 ESC Relay Relay ESC < < > < < > < < OK OK Input Input Plán kabeláže pro rozhraní CV Wiegand x x x WIEG IN D0 D GND off on CV WIEG Channel Channel Channel CNONC CNONC CNONC 9VAC WIEGAND SYSTEM x x x WIEG IN D0 D GND off on off on off on off on CV WIEG Relay ESC WIEGAND SYSTEM T 5 x x x WIEG IN D0 D GND WIEG IN D0 D GND WIEG IN D0 D GND off on CV WIEG off on CV WIEG off on CV WIEG WIEGAND SYSTEM 50

51 > > > > ekey home a ekey multi N L Pin Description Pin Description - + RS-85 (Clamp ) RS-85 (Clamp ) Power supply FS Power supply FS 5 WIEGAND D0 6 WIEGAND D 7 WIEGAND GND 8 free 9 free 0 free Power Supply Unit VAC VDC data 8-V 8-V N L Input > > OK Power Supply Unit VAC VDC data 8-V 8-V WIEG IN D0 D GND N L off on CV WIEG Relay ESC > > Input OK T Power Supply Unit VAC VDC data 8-V 8-V 5

52 lock.0 - délka FAB vložky Určete délku FAB vložky:. Vystřihněte šablonu a zastrčte namísto zámkové vložky do otvoru. Upevněte v (= pozice šroubu v liště zámku). +. Potřebnou délku FAB vložky odměřte na obou stranách. Pozor: rozměr A je vnější!. Přidejte hloubku kování a zaokrouhlete na nejbližších 5 mm. Pozor: Obě dveřní koule musí mít trochu prostoru k pohybu! ++ Délka FAB vložky A (vnější) Délka FAB vložky B (vnitřní) Měřicí šablony ekey lock: Vystřihněte měřicí šablonu a změřte potřebnou délku FAB vložky Normální délky: Švýcarská okrouhlá vložka,5/,5 Euro vložka 0/0 7,5 67,5 6,5 57,5 5,5 7,5,5 7,5 Rozměry v mm 7,5,5 7,5 5,5 57,5 6,5 67,5 7,5 5

53 Servisní sada 0 55 Servisní sada ekey home/multi Pro aktualizaci software skeneru prstů ekey home FS AP/UP/IN řídicích jednotek ekey home SE IN/AP/REG/ mini a ekey multi SE REG (ne pro ekey net) Součástí dodávky je: USB rozhraní, software, USB kabel, napájecí zdroj, sada kabelů 5
