Procesní mapa závodu Z. Základní principy a příklady montáže, schémata výrobních linek

Transkript

1 Procesní mapa závodu Z Základní principy a příklady montáže, schémata výrobních linek Josef Doleček Česká Lípa

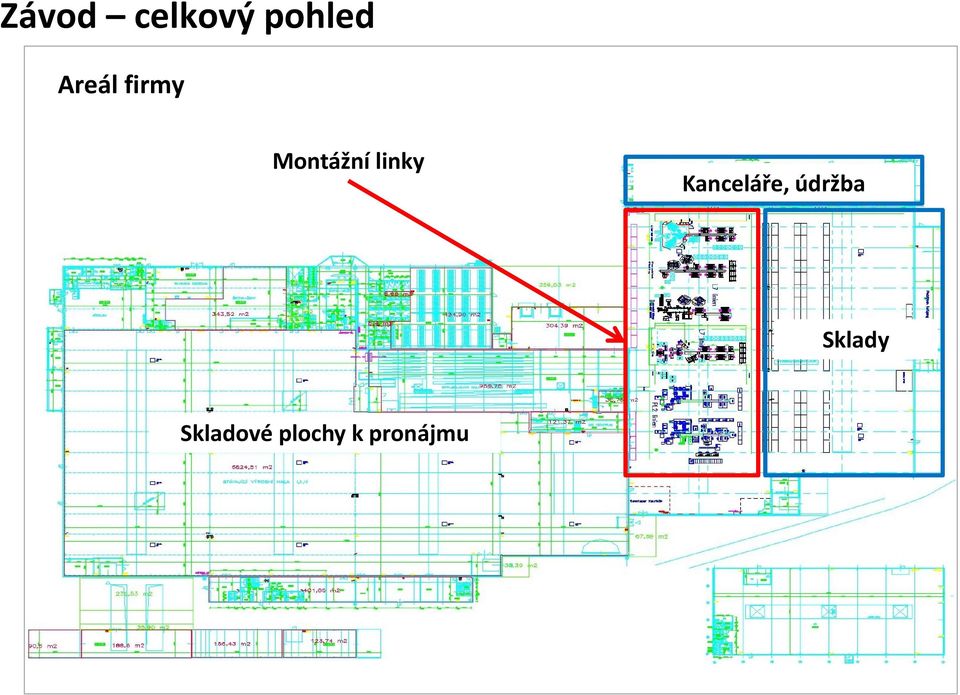

2 Závod celkový pohled Areál firmy Montážní linky Kanceláře, údržba Sklady Skladové plochy k pronájmu

3 Montážní linky Produkce hlavových opěr - projekty BMW L7 BMW PL2 Zadní vnější basis Zadní středová 2 W Zadní středová, vnější sklopná Přední 4 cestná Přední PL2 Přední PL2, přední/zadní F12-13 přední RR01, RR04

4 Zadní vnější opěra hlavy montážní linka Poka-yoke brány a boxy s hotovými opěrami Kontrolní a balící stanice Polstrovací stanice párování a uzavírání potahů, žehlení Robot R1 zakládání pěn a modulů do vakuovací stanice Otočný stůl 2 zakládání modulu do pěny Otočný stůl 1 zakládání skořepin, lisování spirálového kolíčku Vakuovací stanice navlékání potahu Robot R2 zakládání skořepiny a modulu do pěny Lisování trubek do skořepiny Dopravník trubek

5 Zadní vnější hlavová opěra Explose hlavové opěry Kompletní opěrka Potah Sestava modulu Pěna Skořepina Kolíčky Trubky

6 Zadní vnější hlavová opěra montážní linka Dopravník trubek, lisovací stanice zalisování trubek do skořepiny Robot R1 zakládání pěn a modulů do vakuovací stanice Robot R2 zakládání skořepin a modulů do pěn

7 Zadní vnější hlavová opěra montážní linka Otočný stůl 1 zakládání skořepiny, lisování trubek a spirálového kolíčku

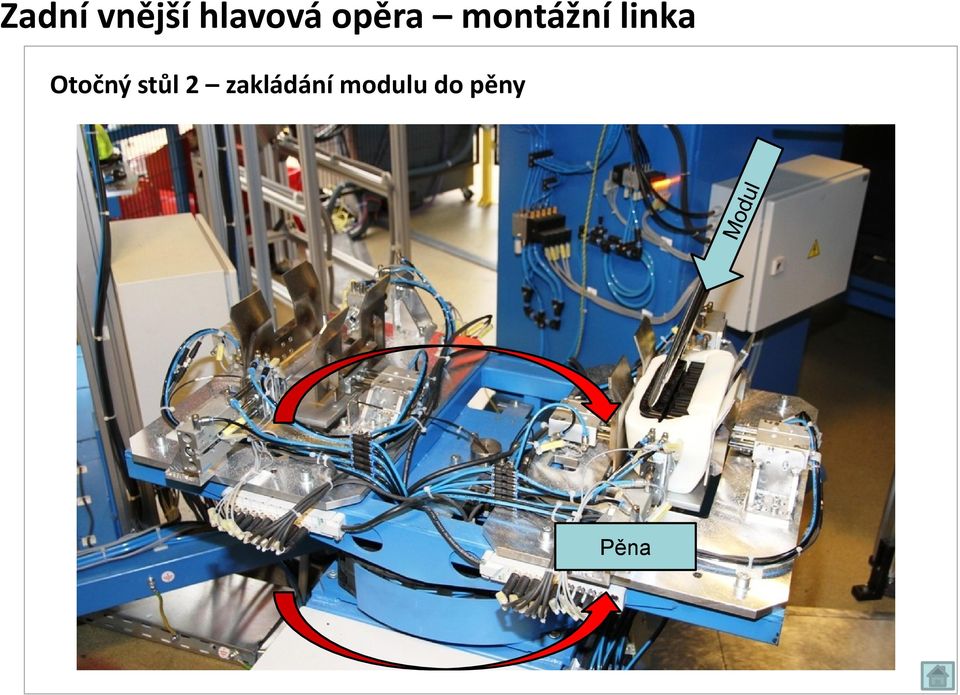

8 Zadní vnější hlavová opěra montážní linka Otočný stůl 2 zakládání modulu do pěny Pěna

9 Zadní vnější hlavová opěra montážní linka Vakuovací stanice navlékání potahu

10 Zadní vnější hlavová opěra montážní linka Polstrovací stanice párování a uzavírání potahů, žehlení

11 Zadní vnější hlavová opěra montážní linka Kontrolní a balící stanice Poka-yoke brány

12 Zadní středová, přední 2-cestná montážní linka Poka-yoke brány a boxy s hotovými opěrami Kontrolní a balící stanice Polstrovací stanice párování a uzavírání potahů, žehlení Vakuovací stanice 1 navlékání potahu Vakuovací stanice 2 navlékání potahu Poloautomatický montážní stůl 1 - navlečení třmenu a lisování kolíčků Poloautomatický montážní stůl 2 - navlečení třmenu a lisování kolíčků

13 Zadní středová opěra Explose hlavové opěry Zadní středová Potah Kompletní hlavová opěra Sestava modulu Pěna Skořepina Kolíčky Třmen

14 Přední 2-cestná opěra Explose hlavové opěry Přední 2-cestná Potah Kompletní hlavová opěra Pěna Sestava modulu EPP vložka Skořepina Kolíčky Třmen

15 Zadní středová, přední 2-cestná montážní linka Poloautomatický montážní stůl navlečení třmenu a zalisování kolíčků

16 Zadní středová, přední 2-cestná montážní linka Polstrovací stanice, párování a uzavírání potahu, žehlení Kontrola a balení Vakuovací stanice Poka-yoke brány

17 Zadní středová sklopná hlavová opěra Explose hlavové opěry Zadní středová sklopná Pero Potah Kompletní opěra Pěna Pružina tlačná Skořepina Sestava modulu Zámek Gumový doraz Šrouby Třmen Kryt Pružina skrutná

18 Zadní středová sklopná montážní linka Poka-yoke brány a boxy s hotovými opěrami Polstrovací stanice párování a uzavírání potahů, žehlení Automatická testovací stanice Automatická šroubovací stanice, uzavření modulu čtyřmi šrouby Vibrační dopravník založení krytu do skořepiny Gravitační dopravník třmenů Kontrolní a balící stanice Automatický 3D manipulátor založení skořepiny na paletku Vibrační dopravník založení zámku do skořepiny Vibrační dopravníky založení pera a tlačné pružiny do skořepiny Robot založení skrutné pružiny a gumového dorazu na třmen, založení třmenu do skořepiny a předepnutí

19 Zadní středová sklopná montážní linka Automatický 3D manipulátor zakládání skořepiny na paletku dopravníku

20 Zadní středová sklopná montážní linka Automatická šroubovací stanice, uzavření modulu čtyřmi šrouby 4 šrouby

21 Zadní středová sklopná montážní linka Automatická testovací stanice Skenování čárového kódu

22 Zadní středová sklopná montážní linka Polstrovací stanice, párování a uzavírání potahů, žehlení

23 Zadní středová sklopná montážní linka Kontrolní a balící stanice Barcode marking
