1 předmětu veřejné zakázky Příloha č. 1a Zadavatel požaduje, aby předmět veřejné zakázky, resp. přístroje odpovídající jednotlivým částem veřejné zakázky splňovaly minimálně níže uvedené parametry. Část 1 Přístroje pro zpracování tkání Automatický histoprocesor Uzavřený systém pro odvodnění tkáňových vzorků s rozpouštědly a následné prosycení parafínem s možností nepřetržitého provozu 1 retorta z nerezavějící oceli pro 300 kazet 3 parafínové lázně, každá o kapacitě 5 l Pracovní teplota C 9 reagenčních nádob 6 nádob k okamžitému použití Reagenční objem alespoň 4,6l Plnící a vypouštěcí čas ne více než 90s Parafínová stanice pro předehřátí parafínu Zařízení by mělo být ovládáno odpovídajícím softwarem. Proces je zobrazován na barevném dotykovém monitoru odolném vůči rozpouštědlům, který je také používán jako uživatelské rozhraní. Často užívané programy mohou být předdefinovány a uloženy jako standardní programy Standardní programy jsou spouštěny použitím jednoho tlačítka na dotykovém monitoru, užívající funkci rychlý start minimalizující zásah uživatele a zlepšující kvalitu zpracování tkáně - 3 stupňový proces sušení, pro minimalizaci zbytkového množství reagencií - Monitorace průběhu zpracování na dotykovém monitoru v reálném čase, (t.j. aktuální stav náplně, teplota a tlak v retortě, teplota parafínové lázně, stav parafínu v retortě a vyhřívacího systému) Systém správy reagencií pro sledování zpracování reagencií pro ukládání a tisk záznamu o zpracování (sledování procesu zpracování) - Informace o každém kroku v procesu je automaticky zaznamenána do souboru a může být uložena nebo vytištěna (možnost zpětné kontroly) 1/8

2 - Čistící cyklus parafínu pro redukci kontaminace rozpouštědla parafínu a pro následnézvýšení kvality tkáňových vzorků a snížení nákladů. Měření koncentrace alkoholu Monitorace koncentrací alkoholu - Automatická rotace reagencií Systém vzdálené kontroly, který umožňuje monitorování stavu zařízení v reálném čase s možností diagnostikovat a řešit problém ze vzdáleného přístupu. Systém s možností zaslání sms na mobilní telefon v případě problému. Systém pro kondenzaci výparů a sběr v příslušném kontejneru. Filtr na bázi aktivního uhlíku s dlouhou životností. Možnost vzdáleného plnění a vypouštění zvyšující bezpečnost obsluhujícího personálu. Zpracování tkáně bez použití xylenu Automatické plnění parafinových lázní - Kompatibilita s isopropanolem - Možnost použití histologických parafinových bloků místo vosku Vestavěný systém záložního zdroje napájení umožňující kontinuální provoz přístroje v případě výpadku zásobení elektrickým proudem. Automatické plnění a ukládání reagencií po výpadku zásobení elektrickým proudem. Odvod výparů na víko retorty Odnímatelné parafinové lázně - Skleněné okno ve víku retorty - Alespoň 3 úrovně plnění - Systém rychlého zpracování s aktivním obratem reagencií Tkáňový zalévací systém Modulární systém zahrnující zalévací stanici, chladící stanici a vyhřívanou pinzetu, pro zalévání parafinizovaných vzorků tkáně do kovových formiček pro následné krájení na mikrotomu. Modulární systém (oddělená zalévací a chladicí jednotka) Zásobník parafínu min. 3l 2/8

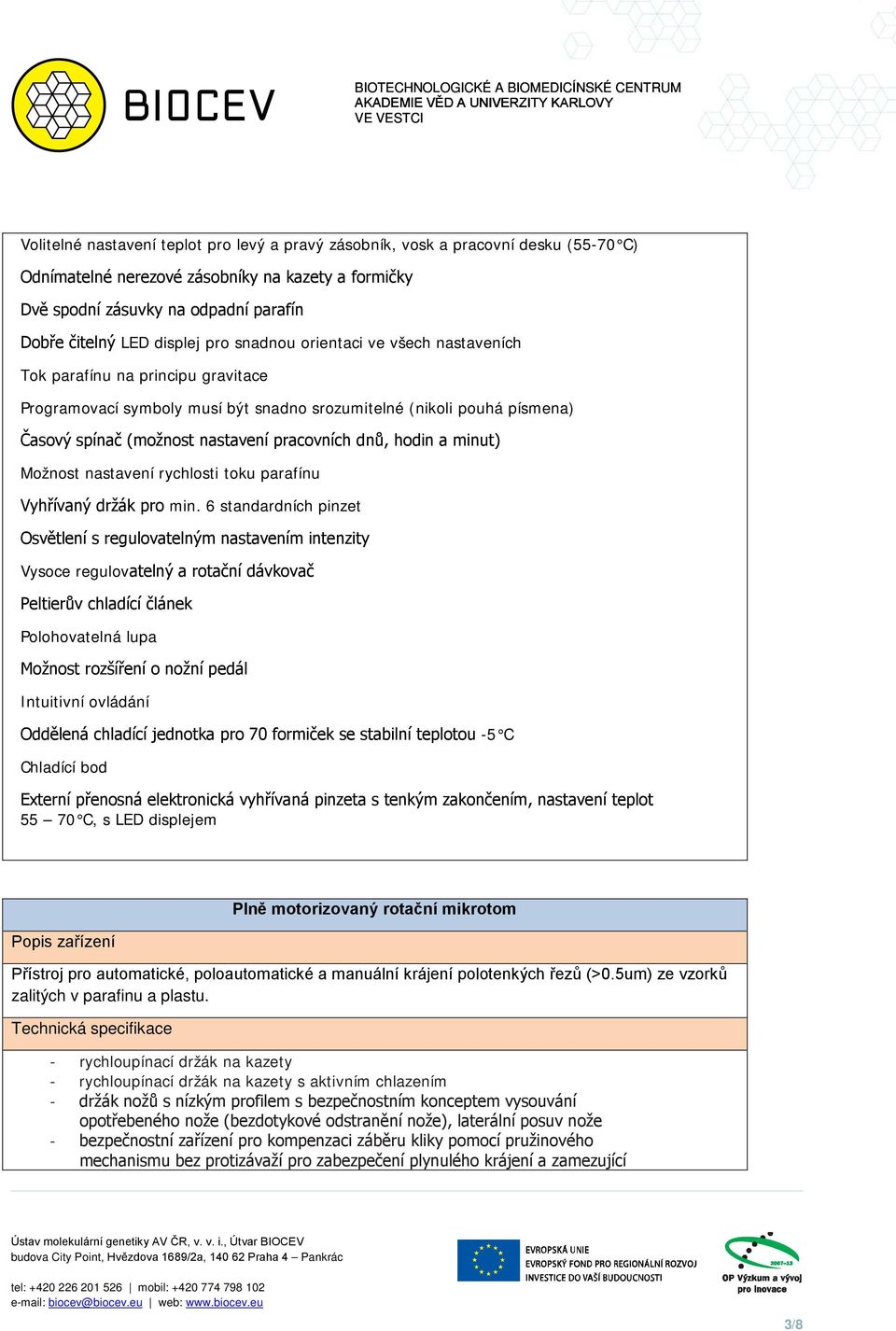

3 Volitelné nastavení teplot pro levý a pravý zásobník, vosk a pracovní desku (55-70 C) Odnímatelné nerezové zásobníky na kazety a formičky Dvě spodní zásuvky na odpadní parafín Dobře čitelný LED displej pro snadnou orientaci ve všech nastaveních Tok parafínu na principu gravitace Programovací symboly musí být snadno srozumitelné (nikoli pouhá písmena) Časový spínač (možnost nastavení pracovních dnů, hodin a minut) Možnost nastavení rychlosti toku parafínu Vyhřívaný držák pro min. 6 standardních pinzet Osvětlení s regulovatelným nastavením intenzity Vysoce regulovatelný a rotační dávkovač Peltierův chladící článek Polohovatelná lupa Možnost rozšíření o nožní pedál Intuitivní ovládání Oddělená chladící jednotka pro 70 formiček se stabilní teplotou -5 C Chladící bod Externí přenosná elektronická vyhřívaná pinzeta s tenkým zakončením, nastavení teplot C, s LED displejem Plně motorizovaný rotační mikrotom Přístroj pro automatické, poloautomatické a manuální krájení polotenkých řezů (>0.5um) ze vzorků zalitých v parafinu a plastu. - rychloupínací držák na kazety - rychloupínací držák na kazety s aktivním chlazením - držák nožů s nízkým profilem s bezpečnostním konceptem vysouvání opotřebeného nože (bezdotykové odstranění nože), laterální posuv nože - bezpečnostní zařízení pro kompenzaci záběru kliky pomocí pružinového mechanismu bez protizávaží pro zabezpečení plynulého krájení a zamezující 3/8

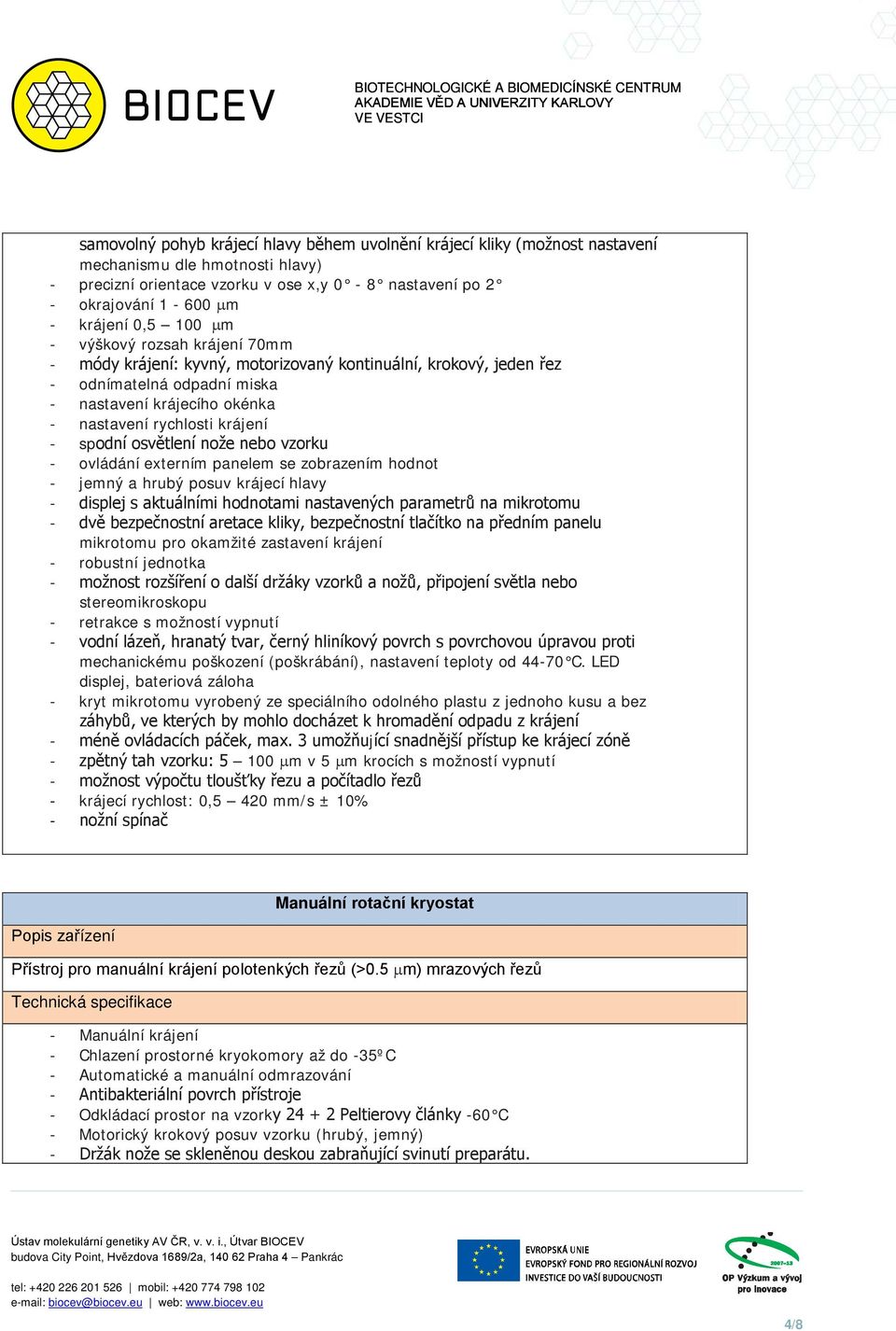

4 samovolný pohyb krájecí hlavy během uvolnění krájecí kliky (možnost nastavení mechanismu dle hmotnosti hlavy) - precizní orientace vzorku v ose x,y 0-8 nastavení po 2 - okrajování µm - krájení 0,5 100 µm - výškový rozsah krájení 70mm - módy krájení: kyvný, motorizovaný kontinuální, krokový, jeden řez - odnímatelná odpadní miska - nastavení krájecího okénka - nastavení rychlosti krájení - spodní osvětlení nože nebo vzorku - ovládání externím panelem se zobrazením hodnot - jemný a hrubý posuv krájecí hlavy - displej s aktuálními hodnotami nastavených parametrů na mikrotomu - dvě bezpečnostní aretace kliky, bezpečnostní tlačítko na předním panelu mikrotomu pro okamžité zastavení krájení - robustní jednotka - možnost rozšíření o další držáky vzorků a nožů, připojení světla nebo stereomikroskopu - retrakce s možností vypnutí - vodní lázeň, hranatý tvar, černý hliníkový povrch s povrchovou úpravou proti mechanickému poškození (poškrábání), nastavení teploty od C. LED displej, bateriová záloha - kryt mikrotomu vyrobený ze speciálního odolného plastu z jednoho kusu a bez záhybů, ve kterých by mohlo docházet k hromadění odpadu z krájení - méně ovládacích páček, max. 3 umožňující snadnější přístup ke krájecí zóně - zpětný tah vzorku: µm v 5 µm krocích s možností vypnutí - možnost výpočtu tloušťky řezu a počítadlo řezů - krájecí rychlost: 0,5 420 mm/s ± 10% - nožní spínač Manuální rotační kryostat Přístroj pro manuální krájení polotenkých řezů (>0.5 µm) mrazových řezů - Manuální krájení - Chlazení prostorné kryokomory až do -35ºC - Automatické a manuální odmrazování - Antibakteriální povrch přístroje - Odkládací prostor na vzorky Peltierovy články -60 C - Motorický krokový posuv vzorku (hrubý, jemný) - Držák nože se skleněnou deskou zabraňující svinutí preparátu. 4/8

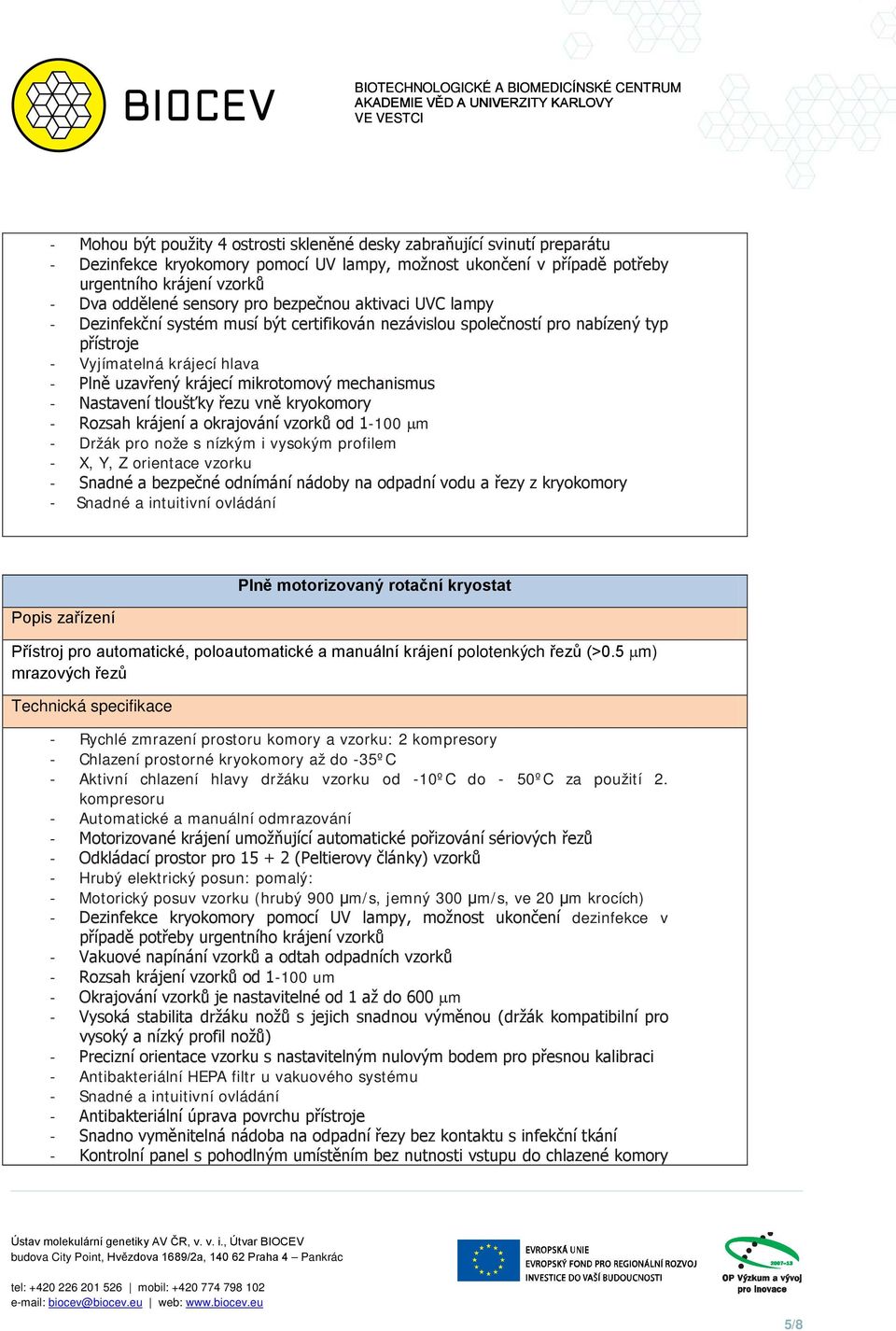

5 - Mohou být použity 4 ostrosti skleněné desky zabraňující svinutí preparátu - Dezinfekce kryokomory pomocí UV lampy, možnost ukončení v případě potřeby urgentního krájení vzorků - Dva oddělené sensory pro bezpečnou aktivaci UVC lampy - Dezinfekční systém musí být certifikován nezávislou společností pro nabízený typ přístroje - Vyjímatelná krájecí hlava - Plně uzavřený krájecí mikrotomový mechanismus - Nastavení tloušťky řezu vně kryokomory - Rozsah krájení a okrajování vzorků od µm - Držák pro nože s nízkým i vysokým profilem - X, Y, Z orientace vzorku - Snadné a bezpečné odnímání nádoby na odpadní vodu a řezy z kryokomory - Snadné a intuitivní ovládání Plně motorizovaný rotační kryostat Přístroj pro automatické, poloautomatické a manuální krájení polotenkých řezů (>0.5 µm) mrazových řezů - Rychlé zmrazení prostoru komory a vzorku: 2 kompresory - Chlazení prostorné kryokomory až do -35ºC - Aktivní chlazení hlavy držáku vzorku od -10ºC do - 50ºC za použití 2. kompresoru - Automatické a manuální odmrazování - Motorizované krájení umožňující automatické pořizování sériových řezů - Odkládací prostor pro (Peltierovy články) vzorků - Hrubý elektrický posun: pomalý: - Motorický posuv vzorku (hrubý 900 μm/s, jemný 300 μm/s, ve 20 μm krocích) - Dezinfekce kryokomory pomocí UV lampy, možnost ukončení dezinfekce v případě potřeby urgentního krájení vzorků - Vakuové napínání vzorků a odtah odpadních vzorků - Rozsah krájení vzorků od um - Okrajování vzorků je nastavitelné od 1 až do 600 µm - Vysoká stabilita držáku nožů s jejich snadnou výměnou (držák kompatibilní pro vysoký a nízký profil nožů) - Precizní orientace vzorku s nastavitelným nulovým bodem pro přesnou kalibraci - Antibakteriální HEPA filtr u vakuového systému - Snadné a intuitivní ovládání - Antibakteriální úprava povrchu přístroje - Snadno vyměnitelná nádoba na odpadní řezy bez kontaktu s infekční tkání - Kontrolní panel s pohodlným umístěním bez nutnosti vstupu do chlazené komory 5/8

6 k použití nebo regulaci nastavení - Bezodpadové nenamrzající zařízení - Prostorná komora se zaoblenými hranami zevnitř i zvenčí - Systém kontrolující zónu stejnoměrného chlazení vzduchu v kritických oblastech kryokomory - Efektivní vkládání vzorků, dosažitelné v jedné úrovni poskytující maximální sílu uchycení nezávisle na síle obsluhujícího personálu - Předdefinovaná výchozí pozice umožňující rychlejší vycentrování vzorku před krájením a přecentrování - Rovný a hluboce vykrojený disk pro vzorek pro vysokou stabilitu vzorku. - Držák nože se skleněnou deskou zabraňující svinutí preparátu. - Mohou být použity 4 ostrosti skleněné desky zabraňující svinutí preparátu - Dva oddělené sensory pro bezpečnou aktivaci UVC lampy - Dezinfekční systém musí být certifikován pro nabízený typ přístroje nezávislou společností - Vakuový systém musí být nezávislý na noži - Magnetizovaná tryska - Skladovací boxy integrované v kryokomoře - Nožní spínač Chladící deska Zařízení pro chlazení předních stran v parafínu zalitých vzorků tkání před okrajováním a krájením na mikrotomu Konstrukce zajištující stabilitu Plocha z nerezavějící oceli Regulovatelná teplota v rozmezí s minimem -15 C Elektronická kontrola teploty k zajištění konstantní teploty chladící plochy Čitelný displej ukazující aktuální teplotu chladící plochy Rychlé zchlazení Vodní lázeň pro histologii Vodní lázeň pro napínání parafinových řezů před fixací na podložní skla. - nastavitelná teplota max. 70 C 6/8

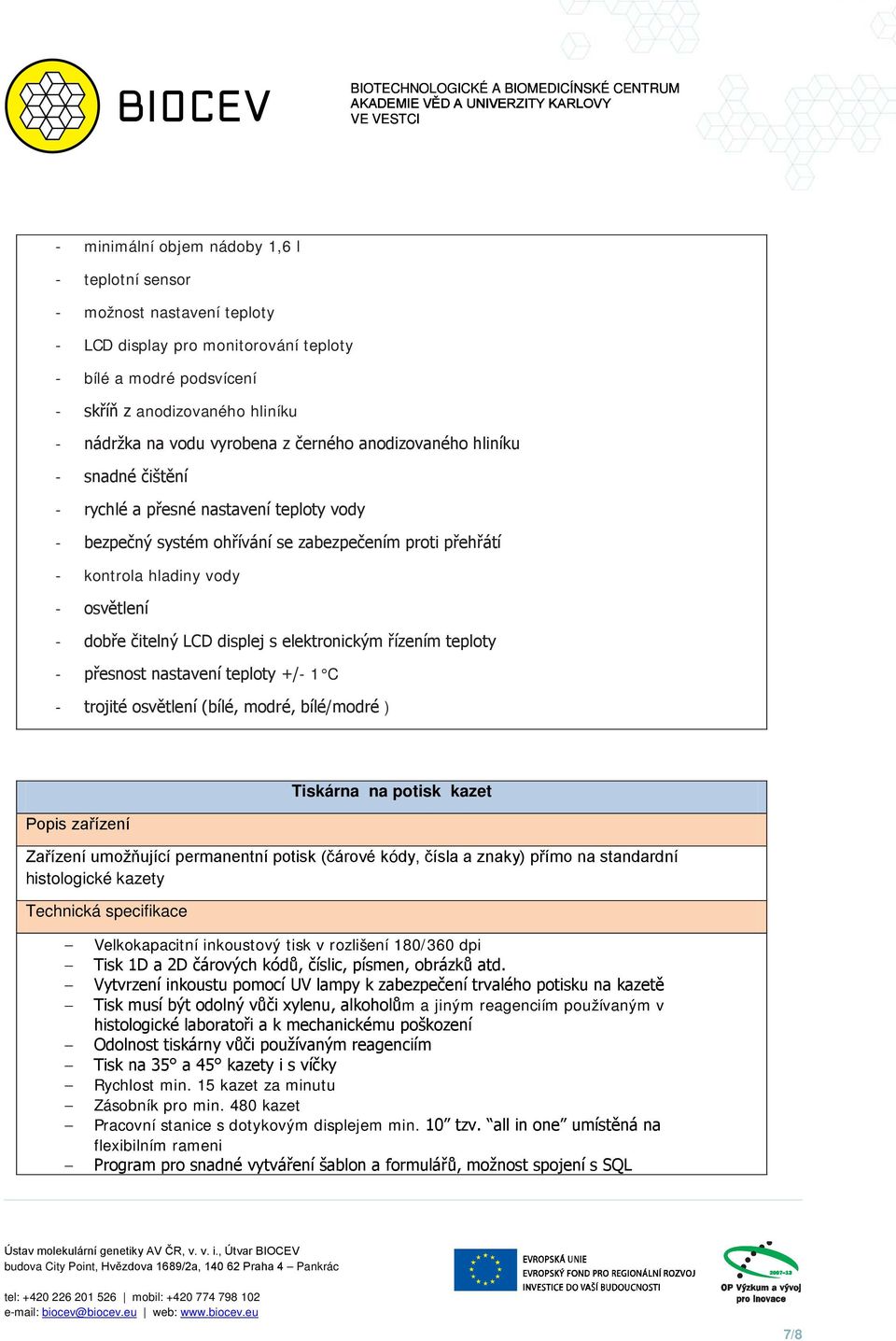

7 - minimální objem nádoby 1,6 l - teplotní sensor - možnost nastavení teploty - LCD display pro monitorování teploty - bílé a modré podsvícení - skříň z anodizovaného hliníku - nádržka na vodu vyrobena z černého anodizovaného hliníku - snadné čištění - rychlé a přesné nastavení teploty vody - bezpečný systém ohřívání se zabezpečením proti přehřátí - kontrola hladiny vody - osvětlení - dobře čitelný LCD displej s elektronickým řízením teploty - přesnost nastavení teploty +/- 1 C - trojité osvětlení (bílé, modré, bílé/modré ) Tiskárna na potisk kazet Zařízení umožňující permanentní potisk (čárové kódy, čísla a znaky) přímo na standardní histologické kazety Velkokapacitní inkoustový tisk v rozlišení 180/360 dpi Tisk 1D a 2D čárových kódů, číslic, písmen, obrázků atd. Vytvrzení inkoustu pomocí UV lampy k zabezpečení trvalého potisku na kazetě Tisk musí být odolný vůči xylenu, alkoholům a jiným reagenciím používaným v histologické laboratoři a k mechanickému poškození Odolnost tiskárny vůči používaným reagenciím Tisk na 35 a 45 kazety i s víčky Rychlost min. 15 kazet za minutu Zásobník pro min. 480 kazet Pracovní stanice s dotykovým displejem min. 10 tzv. all in one umístěná na flexibilním rameni Program pro snadné vytváření šablon a formulářů, možnost spojení s SQL 7/8

8 databází Vykládací stanice pro min. 100ks kazet Možnost rozšíření o čtečku čárových kódů Tiskárna štítků na mikroskopická skla Zařízení umožňující permanentní potisk (čárové kody, čísla a znaky) přímo na štítky na mikroskopická skla minimální požadavky kompaktní jednotka zajišťující permanentní potisk štítků pro mikroskopická skla nebo kontejnery na vzorky Termální tisk v rozlišení 300 dpi Tisk 1D a 2D čárových kódů, číslic, písmen, obrázků atd. Tisk musí být odolný vůči xylenu, alkoholům a jiným reagenciím používaným v histologické laboratoři a k mechanickému poškození Odolnost tiskárny vůči používaným reagenciím LCD displej Snadné a intuitivní ovládání Flexibilní scanner ke čtení čárových kódů Pracovní stanice s dotykovým displejem min 10 tzv. all in one umístěná na flexibilním rameni Program pro snadné vytváření šablon a formulářů, možnost spojení s SQL databází Možnost rozšíření o čtečku čárových kódů Maximální rozměry: 185 x 130 x 260mm (v x š x h) Připojovací porty: Ethernet 10/100 BaseT, sériový, paralelní a USB 8/8
