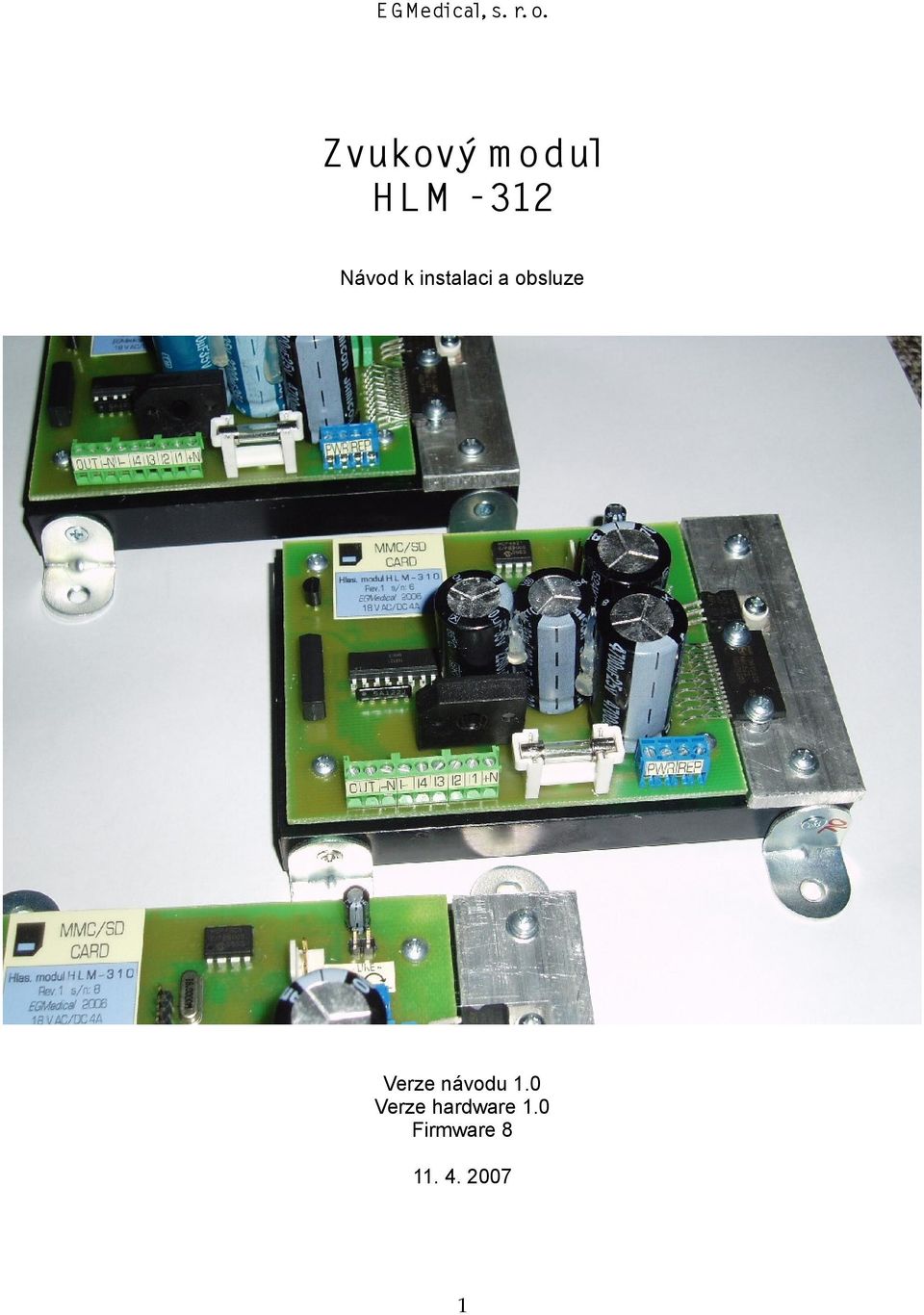

1 E G Medical,s. r.o. Zvukový m odul HL M -312 Návod k instalaci a obsluze Verze návodu 1.0 Verze hardware 1.0 Firmware

2 Obsah Bezpečnostní pokyny...3 Záruční podmínky...3 Instalace modulu...4 Základní popis modulu...4 Technické údaje...4 Maximální délka záznamu...4 Počet hlášení...4 Instalace modulu...5 Umístění modulu...5 Propojení zařízení...5 Vložení paměťové karty...5 Připojení napájecího zdroje...5 Výstup napájení...6 Připojení reproduktoru...6 Připojení vstupních signálů...6 Výstupy modulu...6 Nastavení modulu...7 Příprava karty, instalace HLM 300 Setup...7 Volba karty...7 Formátování karty...8 Nastavení hlášek...9 Načtení zvuku...10 Kopírování karet...11 Indikace stavu modulu...11 Upgrade firmware...12 Klávesnice pro modul HLM Příslušenství přístroje...14 Schéma zapojení...15 Poznámky:

3 Bezpečnostní pokyny Před manipulací s modulem HLM-312 si pozorně přečtěte tento návod k použití a bezpečnostní pokyny. Neuvádějte přístroj do provozu, je-li viditelně poškozen. Nedemontujte plošný spoj přístroje ani výkonové prvky z chladiče. Paměťovou kartu neměňte za běhu přístroje. Chladič může být horký buďte opatrní. Záruční podmínky Záruční doba činí 24 měsíců od převzetí zakoupeného zboží spotřebitelem. Záruka se nevztahuje na: vady způsobené vnějšími vlivy, jako je například poškození zboží při nesprávném zacházení, vady způsobené použitím zboží v rozporu s návodem k obsluze (popř. s právními předpisy, s technickými normami nebo s obvyklým způsobem používání) či použitím nepřiměřené síly, vady způsobené závadami nebo nedostatky v elektrické síti či v instalaci zboží anebo vzniklé v důsledku nevhodných provozních podmínek zboží, zboží, které je používáno v rozporu s návodem k obsluze, zboží, které bylo opraveno nebo upraveno mimo výrobní podnik nebo autorizovanou záruční opravnu bez souhlasu výrobce 3

4 Instalace modulu Základní popis modulu Zvukový modul HLM-312 je automatický digitální hlásič s výkonovým NF výstupem. Jako paměť užívá paměťovou kartu MMC nebo SD o kapacitě 128, 256 nebo 512 MB. Hlášení je možné příkazem po lince RS 485, vydaným modulem klávesnice. Technické údaje Napájení V DC, 4 A Příkon 3 W v klidu, až 80 W během hlášení podle nastavené hlasitosti Počet vstupů linka RS-485 pro připojení modulu klávesnice, celkem max. 20 hlášek Výstup napájecího napětí pro příslušenství podle napájení modulu, max. 200 ma Výstup 20x výstup open drain, 24 V / 0,2 A Kapacita paměti dle užité MMC/SD karty, maximálně využito 512 MB, lze osadit i kartu s vyšší kapacitou Vzorkovací frekvence 22,050 khz (standardní kvalita), 32 khz (vysoká kvalita) rozlišení 16 bitů (standardní nebo vysoká kvalita), v nízké kvalitě 8 bitů/22,050 khz Vnitřní zesilovač zatížení 4 ohm - max. 60 W, 8ohm - max. 25 W; hodnoty platí pro zkreslení 10% a napájení 16 V DC. NF výstup úroveň 1,2 V ef Provozní podmínky C, vlhkost max. 90% nekondenzující Rozměry (HLM - 312) 80 x 125 x 80 mm Maximální délka záznamu Paměťová karta Maximální délka záznamu ve vysoké/standardní kvalitě 256 MB 45/72 minut 512 MB 90/144 minut Počet hlášení Ve verzi HLM-312 umožňuje modul uložení až 20 různých hlášení. Celková délka hlášení je omezena pouze kapacitou paměťové karty. 4

5 Instalace modulu Umístění modulu Zvukový modul HLM 312 je určen pro montáž na desku rozvaděče. Link. výstup zem/signál Stav Napájení Výstupní svorky Hlasitost Konektor klávesnice Výstup napájení Napájení + - Repro Propojení zařízení Vložení paměťové karty Paměťová karta se zasouvá do modulu za plošný spoj v označeném místě na horní straně modulu, kontakty směrem dopředu. S kartou manipulujte pouze při odpojeném napájení. Připojení napájecího zdroje Stejnosměrný napájecí zdroj připojte se správnou polaritou na šroubové svorky (+) a (-). 5

6 Chladič přístroje je spojen se zápornou svorkou napájecího zdroje. Protože přiložený napájecí zdroj vytváří izolovanou soustavu, je možné HLM-312 montovat na uzemněný panel. Výstup napájení Na dvojicích svorkek (záporný pól) a + (kladný pól) bezšroubové svorkovnice výstupů je k dispozici napájecí napětí modulu. Maximální odběr z tohoto výstupu je 0,2 A, výstup je jištěn vratnou pojistkou Polyswitch 0,4 A. Připojení reproduktoru K výkonovému výstupu modulu na svorkách REP připojte reproduktor. Je možné připojit jeden reproduktor s impedancí 4 Ω nebo 8 Ω, případně dva reproduktory s impedancí 8 Ω paralelně. Výkonový výstup se nikdy nesmí zkratovat (mezi sebou ani na kostru) došlo by k vybavení vratné pojistky 4 A v přístroji a v nepříznivém případě i k poškození integrovaného koncového zesilovače. Připojení vstupních signálů Modul klávesnice propojte s HLM-312 kabelem s konektory RJ-45. Kabel přenáší napájecí napětí a současně i datový signál mezi klávesnicí a HLM-312; je možné použít běžný nekřížený UTP patch kabel o délce maximálně 20 m. Nepoužívejte ke spojení křížený patch kabel, došlo by ke zkratu a rozepnutí vratné pojistky na HLM-312. Výstupy modulu HLM-312 je vybaven dvaceti výstupy typu open-drain s maximální zatížitelností 0,2 A (doporučeno 0,1 A). Výstupy spínají proti zemi, maximální napětí na výstupech v rozpojeném stavu je 33 V. Výstupy jsou vyvedeny na bezšroubové svorky a označeny odpovídajícím číslem resp. písmenným označením hlášky (1 - L). Pokud budou výstupy použity pro spínání relé, je vhodné opatřit cívky relé antiparalelní diodou pro pohlcení napěťových špiček. Vhodná relé pro spínání zátěže, spojené s rozvodnou sítí, jsou např. relé Finder K napájení LED diod nebo relé je možné s výhodou využít výše popsaný výstup napájení z modulu. Spínání příslušného výstupu je možné softwarově vypnout zrušením zaškrtnutí příslušného políčka v programu HLM-300 Setup. 6

7 Nastavení modulu Veškerá nastavení modulu se provádí počítačem a ukládají se na paměťovou MMC/SD kartu. Takto je možné rychle změnit nastavení a zvuky nahrané v modulu pouhým vypnutím napájení, výměnou karty a opětovným připojením napájení. Jediné nastavení prováděné přímo na modulu je seřízení hlasitosti (jediným trimrem na desce modulu). Příprava karty, instalace HLM 300 Setup Karty pro modul HLM-310 jsou formátovány speciálním systémem souborů a není možné na ně nahrávat soubory např. v Průzkumníku. Pro naformátování a další práci s kartou je nutné využít dodaný program HLM-300 Setup. Program HLM-300 Setup je určen pro Windows 2000/XP a běží pouze s právy administrátora. Program vyžaduje minimálně 200 MB volného místa na disku, kde je instalován, a právo zápisu do podadresáře sox. Program je možné volně kopírovat mezi počítači, není nutné provádět instalaci. Můžete ale samozřejmě využít i instalační program. Program je volně šiřitelný podle licence GPL a na vyžádání jsou zdarma dostupné jeho zdrojové kódy. Volba karty Po spuštění programu se zobrazí pole s možností výběru čtečky (resp. písmena disku k ní přiřazeného). Systém není schopen rozeznat, ve které čtečce se nachází paměťová karta pro hlásič proto je nutné zvolit tuto jednotku a stisknout OK (při volbě jiné jednotky zobrazí se i USB disky, připojené digitální fotoaparáty apod. se zobrazí hlášení o nenaformátované kartě zvolte neformátovat a vyberte jednotku, kde je správná karta! - formátování nevratně znepřístupní všechna data na kartě původně uložená!). Po zvolení karty se provede test jejího formátu a pokud je správně naformátovaná pro použití s HLM-300/310, zobrazí se okno nastavení karty. Upozornění: karta musí být vložena ve čtečce po celou dobu běhu programu. Odebrání karty za běhu programu způsobí poškození dat na kartě. 7

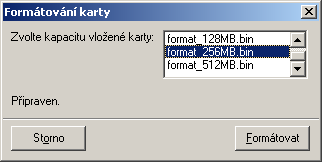

8 Formátování karty Novou kartu, případně kartu nepoužívanou s HLM-300, je možné naformátovat po zvolení karty a stisku tlačítka Formátovat zvolenou kartu. V dialogu vyberte kapacitu formátované karty 1 a potvrďte formátování tlačítkem Formátovat. Formátování přepíše nastavení na standardní, žádné zvuky na kartu nenahrává ani nemaže (formátování nemaže tu část karty, kde jsou uloženy zvuky, dochází jen k přepsání nastavení na defaultní). Pokud je na kartě uložen záznam MBR, vypíše se po formátování varování o jeho existenci. Takovouto kartu není možné bez odstranění MBR (viz zvláštní aplikační poznámka) použít k upgradu firmwaru a karta nespolupracuje se staršími přístroji HLM-300 a HLM-310 s firmwarem 7 a nižším. Při formátování karty pro běžné použití v přístroji HLM-312 toto hlášení ignorujte. Po naformátování bude karta nečitelná běžnými správci souborů (Průzkumník apod.), při pokusu o přístup ke kartě zobrazí buďto korektní hlášení: Svazek neobsahuje známý systém souborů. nebo Disk v jednotce X: není naformátován 2, případně nesmyslný text: Jednotka nenalezena. Pokud budete kartu naformátovanou pro HLM-312 potřebovat přeformátovat zpět na běžný formát FAT např. pro použití karty v digitálním fotoaparátu, klikněte v Průzkumníku na písmeno jednotky s touto kartou pravým tlačítkem a zvolte Formátovat. 1 Větší karty (s velikostí nepodporovanou programem HLM300 Setup) je možné naformátovat jako karty s nižší kapacitou. 2 Není naformátován z hlediska systému Windows, ale je naformátován naším formátem pro HLM-3xx 8

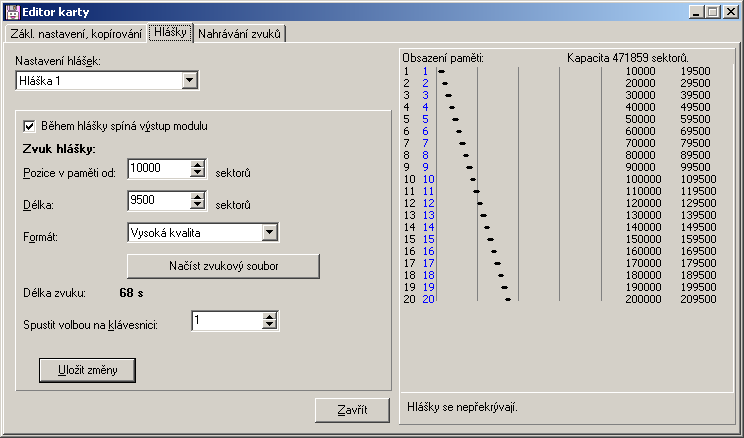

9 Nastavení hlášek Okno nastavení umožňuje v kartě Hlášky nastavit parametry uložených hlášek v modulu HLM-312. V modulu je celkem uloženo dvacet hlášek, označených čísly Modul nezná stav hláška neexistuje - hlášku je možné pouze vypnout (zamezit jejímu spouštění) nastavením její délky na 0 sektorů. Zvuky jsou na kartě uloženy ve formě souvislého bloku dat metodu uložení je možné připodobnit k magnetofonové pásce s počítadlem. Celková kapacita karty v sektorech (maximální hodnota počítadla ) je zobrazena v informačním poli vpravo nahoře spolu s diagramem obsazení karty zvuky jednotlivých hlášek a čísly sektorů (pozice počítadla ), kde zvuky začínají a končí. Černé číslo na začátku řádku diagramu udává číslo hlášky. Páska nemusí být obsazena celá, mezi záznamy mohou samozřejmě být mezery. Pokud zaznamenáte různé hlášky přes sebe na stejnou část paměti (stejná čísla sektorů), změní se informační text Hlášky se nepřekrývají pod diagramem na výstrahu Hlášky se překrývají!. Pro každou hlášku můžeme nastavit spínání výstupu modulu zaškrtnutím pole Během hlášky spíná výstup modulu pokud je daná hláška přehrávána, spíná odpovídající výstupní tranzistor na modulu. Označení výstupu, spínaného editovanou hláškou, je viditelné v seznamu hlášek (výstupy 1 9 odpovídají hláškám 1 9, výstupy hlášek jsou označeny A až L). Čísla hlášek 1 20 neodpovídají volbě, kterou jsou hlášky spouštěny z klávesnice. Číslo, kterým bude hláška spouštěna, nastavte v poli Spustit volbou na klávesnici (číslo volby se zobrazí jako modré číslo na začátku řádku diagramu obsazení paměti, na ilustračním obrázku je hláška číslo 1 spouštěna volbou 99 na klávesnici). Změny uložte tlačítkem Uložit změny. Pokud má více hlášek nastavené stejné číslo volby, je spuštěna jen první z nich. Při volbě takového čísla na klávesnici, které nemá přiřazena ani jedna hláška, je spuštěna hláška číslo 1. Hlášku je možné deaktivovat (nereaguje na vstup) nastavením délky hlášky na hodnotu 0 sektorů. 9

10 Načtení zvuku Program akceptuje zvuky ve formátu MP3 nebo ve formátu WAV (pouze stereo). Zvuk se automaticky převádí do formátu pro HLM-300. Před nahráním zvuku zvolte v nastavení hlášky novou počáteční pozici (sektor) v poli Pozice v paměti od a požadovanou kvalitu zvuku v poli Formát. Poté stiskněte tlačítko Načíst zvukový soubor. Zobrazí se karta Nahrávání zvuků s přednastavenými parametry, které ještě můžete změnit. Stiskněte tlačítko Výběr souboru a zvolte zvukový soubor. Program jej převede do zvoleného formátu (proces trvá několik desítek sekund) a poté oznámí výsledek operace. Převod souboru (v okně se zobrazují informace o průběhu napřed proběhne převod z MP3 do WAV a poté převzorkování). Po ukončení převodu spusťte zápis na kartu tlačítkem Zapsat. Stav zápisu signalizuje stavový proužek pod tlačítkem. Po ukončení zápisu se zobrazí hlášení o provedené operaci a podle počtu skutečně zapsaných sektorů se automaticky nastaví 3 pole Délka hlášky. 3 Jiný postup je tento: zvolit v kartě Nahrávání zvuků v poli Nahrát pro hlášku volbu Neasociovat s hláškou - tlačítkem Zapsat se pak spustí pouze zápis dat na kartu, bez změny nastavení hlášek, které je poté nutné 10

11 Kopírování karet Pomocí tlačítka Zálohovat kartu do souboru na kartě Základní nastavení, kopírování je možné celý obsah karty (nastavení i zvuky) uložit do souboru (pozor soubor bude velký téměř stejně jako karta, pro 128 MB kartu je soubor velký 121 MB). Tlačítkem Přepsat kartu souborem se data ze souboru vytvořeného tlačítkem Zálohovat kartu do souboru uloží na kartu. Takto je možné kopírovat karty mezi sebou nebo vytvořit více karet se stejným nastavením Upozornění: Neměňte paměťovou kartu bez odpojení napájení od hlásiče. Hrozí poškození karty i hlásiče, navíc se nenačte nové nastavení (nastavení se načítá z karty při zapnutí napájení). Indikace stavu modulu Stavy zařízení jsou indikovány LED diodou stavu modulu takto: Načítání konfigurace: trvalý svit ca. 3 sekundy po startu Vše v pořádku, nepřehrávám: rychlé blikání, poměr svítí:nesvítí nižší než 1 Není zasunuta karta nebo je vadná: pomalé blikání (poměr svítí-nesvítí 1:1, perioda 0,8 s) Karta není naformátována pro HLM-300/310: rychlejší blikání (poměr 1:1, perioda 0,2 s) Přehrávání: nesvítí, resp. svítí slabě, chvějivě Chyba přehrávání, nelze číst z karty: trvalý svit cca. 1 sekundu, poté následuje pokus o zotavení Není nahrán firmware nebo není nahrán korektně: trvalý svit po připojení napájení Přístroj je vybaven funkcí automatické zotavení při chybě čtení z karty program provede po několika sekundách pokus o opětovnou inicializaci karty a návrat do klidového režimu. Zamezí se tím pazvukům a podivnému chování zařízení při náhodném vytažení karty za provozu. provést ručně (nastavit formát, počáteční sektor a délku zvuku). 11

12 Upgrade firmware Pomocí speciálně naformátované karty je možné provést nahrání nového softwaru do paměti procesoru hlásiče. V obvyklých případech obdržíte upgrade firmware přístroje poštou ve formě naprogramované karty a nebudete muset upgradovací kartu vytvářet sami. Použitá karta nesmí mít MBR (Master Boot Record) formátování pro hlásič skončí bez varování; postup odstranění MBR je popsán ve zvláštní aplikační poznámce. Po spuštění programu HLM300-Setup zvolte písmeno čtečky karet a stiskněte tlačítko Upgrade firmware. Nyní zvolte BIN soubor, získaný od naší firmy, a potvrďte zápis dat na kartu. Kartu s novým firmwarem vložte do vypnutého hlásiče a poté zapněte jeho napájení. Pokud se programování zdaří, zhasne LED dioda na hlásiči do pěti sekund a již se nerozsvítí. Nyní můžete odpojit napájení hlásiče, kartu s firmwarem nahradit kartou se zvuky a znovu připojit napájení hlásič bude pracovat s novým firmwarem. Upozornění: během upgradu firmwaru neodpojujte napájení, dokud LED dioda trvale nezhasne. Jinak není zajištěno zapsání všech dat a hlásič může vykazovat abnormální funkčnost nebo nebude pracovat vůbec a bude nutné jej odeslat k opravě. 12

13 Klávesnice pro modul HLM 312 Klávesnice se spojuje s modulem HLM 312 společným napájecím a komunikačním kabelem o délce maximálně 20 metrů. Je možné použít běžné UTP kabely pro počítačové sítě s konektory RJ 45 (nepoužívejte křížené kabely). Pro montáž k přednímu panelu použijte přiložené distanční sloupky a šrouby M3. Klávesnice umožňuje spouštění hlášek modulu HLM 312 takto: Zadání dvojmístné volby na klávesnici způsobí okamžité spuštění té hlášky, která má zadané číslo uloženo v nastavení Spustit volbou na klávesnici. Např. volby 12, 78, 08 Při stisku jen jedné číslice (jednociferná čísla volby - vyjma číslice 0) se hláška s odpovídajícím nastavením Spustit volbou na klávesnici spustí po cca. pěti sekundách, protože zařízení musí čekat, zda uživatel nestiskne i druhé tlačítko případné dvojmístné volby. Čekání se jednoduše vyhnete potvrzením volby křížkem (např. 4#) nebo zadáním čísla volby s počáteční nulou (např. 07). Stisk klávesy hvězdička (*) ukončí přehrávání. 13

14 Příslušenství přístroje Součástí standardního balení přístroje je: samotný modul HLM 312 na chladiči pro montáž na desku klávesnice pro moduly řady HLM s rozhraním RS-485 napájecí zdroj pro HLM 312 vč. kabelu 2 m kabel k reproduktoru montážní materiál pro klávesnici a pro HLM-312 CD-ROM s programem HLM-300 Setup paměťová karta SD nebo MMC s kapacitou 128 nebo 256 MB s nahranými ukázkovými zvuky Jako příslušenství je možné u naší firmy zakoupit: vhodné reprosoustavy náhradní paměťové karty kabel pro napájení z palubní sítě automobilu 14
