Zadání semestrálního projektu

Rozměr: px
Začít zobrazení ze stránky:

Download "Zadání semestrálního projektu"

Transkript

1 Č tyř místný č ítač Navrhněte s procesorem AT89C2051 a kaskádou čítačů mající na vstupu hradlovací obvod AND čtyřmístný čítač do 20MHz. Veškerou řídící a generující činnost, včetně automatického přepínání rozsahů a obsluhy řadiče displeje svěřte procesoru. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program pro MIK552 zajišťující činnost čítače a zobrazení naměřené hodnoty na čtyřmístném sériově ovládaném displeji (Displej2) včetně automatického přepínání rozsahu (zobrazení na čtyři místa).

2 Programátor procesorů Atmel Navrhněte pro vývojový modul s procesorem z řady 51 programátor mikroprocesorů Temic (T89C51RD2). Programátor bude zajišťovat smazání, přečtení a naprogramování obvodů hodnotami přicházejícími po sériové lince z nadřízeného počítače PC ve formátu INTEL-HEX. Požadované napájecí napětí je pouze 5V. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program zajišťující operace čtení, mazání a programování procesoru.

3 Koncentrátor sériových kanálů Navrhněte multiprocesorový systém pro koncentraci až 10-ti kanálů s rozhraním RS232. Příjem jednotlivých kanálů budou zajišťovat jednočipové kontroléry AT89C2051, které budou akumulovat přijaté informace a v blocích přenášet do nadřízeného procesoru 80C552. V rámci semestrálního projektu navrhněte obvodové řešení systému a přenos dat jedním (příp. oběma) směrem. Navrhněte program pro jednočipové kontroléry a jejich obsluhu procesorem 80C552.

4 P ř epínač sériových kanálů Navrhněte multiplexovaný systém pro sběr a distribuci dat přenášených až po 10 sériových kanálech. Kromě adresové komunikace s příslušným sériovým kanálem musí být navrhovaný mikroprocesorový systém s procesorem 80C552 schopen zjistit přicházející informaci z libovolného kanálu. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program zajišťující indikaci aktivního kanálu a adresovou komunikaci s příslušným kanálem.

5 Kontaktní teplomě r Navrhněte mikropočítač s řadičem AT89C2051, který ve spolupráci s obvodem Dallas DS1620 nebo DS1920 bude realizovat kontaktní teploměr. K systému připojte obvody umožňující uchování až tří programovatelných prahových úrovní ovládajících 2 relé a jeden výstup s otevřeným kolektorem (1A) a obvod pro 3-4 místný displej. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program zajišťující komunikaci obvodu DS1620 s přípravkem MIK552, zobrazení naměřené hodnoty na displeji (Displej2) a komparaci naprogramovaných úrovní s aktuální naměřenou hodnotou.

6 Registrač ní systém Navrhněte mikroprocesorový systém s procesorem 80C552 s pamětí Flash o kapacitě 512kB ve funkci zálohované datové paměti. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program pro zápis bytu a několika bytů do paměti Flash a program pro její smazání.

7 Zobrazovač RS485/RS232 S mikrokontrolérem na bázi 8051 navrhněte 6-místný zobrazovač hodnot přenášených po sériové lince s rozhraním 485 /232. Na displeji musí být zobrazitelné všechny ASCII znaky použitelné pro 14-ti segmentový displej. Přenášená data jsou 8bitů + 1stop bit nebo 9bitů+1stop bit a jsou zakončena znakem 0x00h. Pro multiprocesorovou komunikaci na RS485 je třeba přístroj vybavit detekcí adresy 1 z 32. Napájecí napětí se bude pohybovat v rozmezí 9 až 24V. V rámci semestrálního projektu proveďte obvodový návrh automatu a vytvořte obslužný jeho vnitřní program v jazyce C.

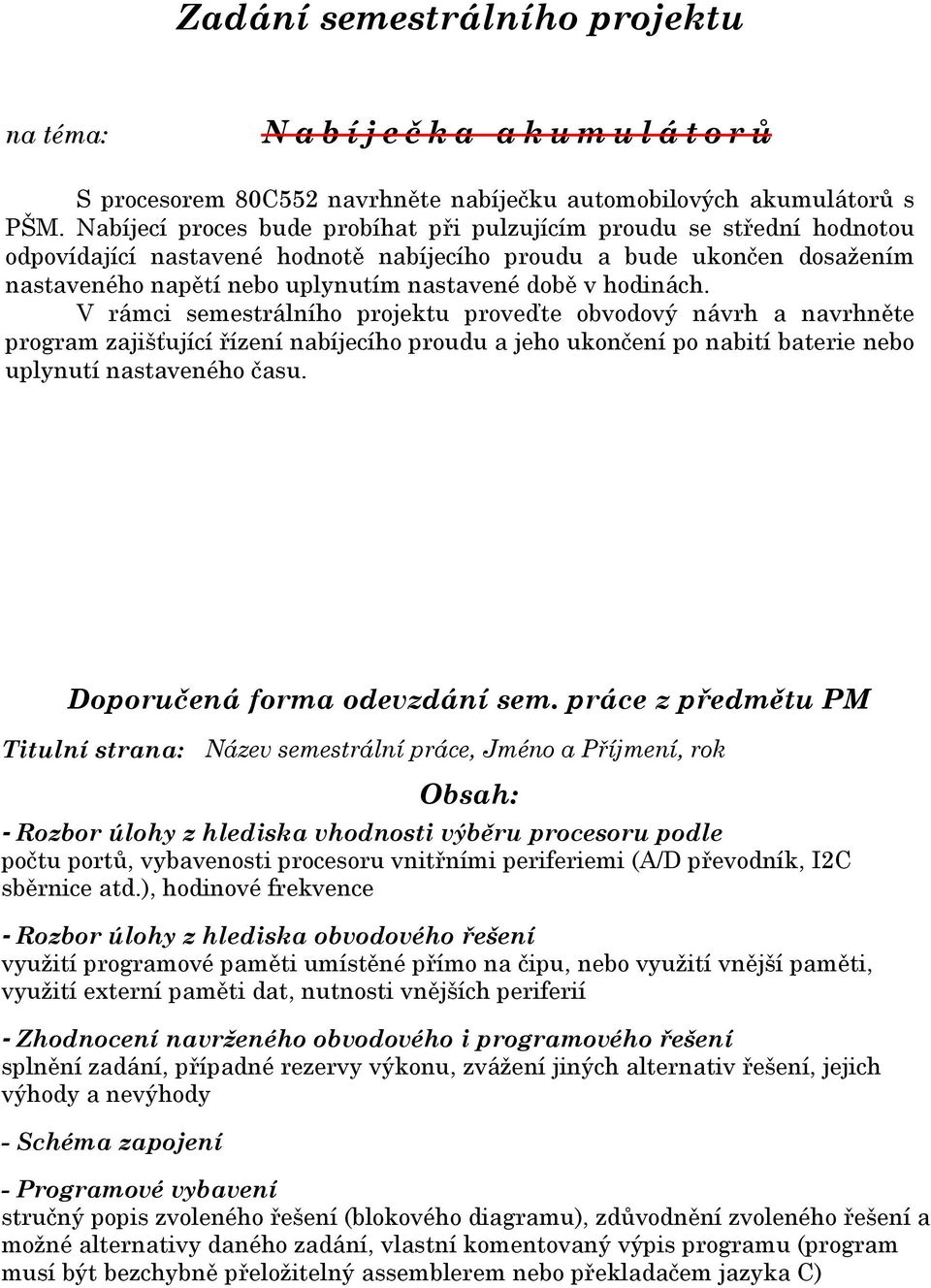

8 Nabíječ ka akumulátorů S procesorem 80C552 navrhněte nabíječku automobilových akumulátorů s PŠM. Nabíjecí proces bude probíhat při pulzujícím proudu se střední hodnotou odpovídající nastavené hodnotě nabíjecího proudu a bude ukončen dosažením nastaveného napětí nebo uplynutím nastavené době v hodinách. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující řízení nabíjecího proudu a jeho ukončení po nabití baterie nebo uplynutí nastaveného času.

9 Simulátor EPROM Navrhněte mikropočítač s procesorem 80C2051, který bude řídit simulátor pamětí EPROM tzn. dvoubránovou paměť RAM s kapacitou 64kB, která bude součástí navrženého mikropočítače. Procesor bude plnit paměť vyvíjeným programem, který bude zaváděn do navrženého mikropočítače ve formátu INTELHEX z PC sériovým kanálem - rozhraní RS232C s modulační rychlostí Je-li paměť naplněna programem, uvolní nulovací výstup s programovatelnou polaritou pro testované zařízení a paměť se nakonfiguruje jako paměť EPROM k simulačnímu konektoru. V rámci semestrální práce proveďte obvodový návrh a vytvořte testovací program pro ověření všech navržených funkcí mikropočítače.

10 Dvoukanálový měři č prů toku S procesorem z řady 8051 navrhněte dvoukanálový měřič průtoku s programovatelnou polaritou i započitatelnou šířkou vstupního impulzu. Pokud šířka impulzu přesáhne naprogramovanou hodnotu v rozsahu od 0.01s do 10s, je považována jako vstupní impulz. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program (v jazyce C) zajišťující změření impulzu a výpočet průtoku.

11 Dvoukanálový měři č prů toku S procesorem z řady 8051 navrhněte dvoukanálový měřič průtoku s programovatelnou amplitudou započitatelného vstupního impulzu a programovatelnou hodnotou minimálního průtoku v rozsahu 0.1 až 10l/s. Pokud impulz přesáhne naprogramovanou hodnotu v rozsahu od 5V/256 do 5V je považována jako platný vstupní impulz. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program (v jazyce C) zajišťující změření impulzu, výpočet průtoku a ošetření stavu kdy průtok bude nižší než nastavená minimální hodnota.

12 Mikropoč ítač pro sledování komunikace-rs485c S procesorem z řady 8051 realizujte zařízení pro sledování datových přenosů po rozhraní RS485. Zjištěné informace umožněte přenášet do počítače typu PC nebo zobrazovat na LCD znakovém displeji. V rámci semestrální práce proveďte obvodový návrh a vytvořte testovací program pro ověření funkce všech navržených funkcí mikropočítače.

13 Identifikace př ístupu S procesorem z řady 8051 navrhněte zařízení pro identifikaci osob podle sériového čísla telefonní karty, které je propojeno s nadřízeným počítačem pomocí sběrnice RS485. Navržené zařízení pracuje v módu víceprocesorové komunikace jako slave. Zařízení doplňte elektrickým zámkem a indikátorem průchodu osoby do objektu, resp. z objektu realizovaným pomocí dvou optických bran. V rámci semestrálního projektu navrhněte obvodové řešení zařízení, navrhněte komunikační protokol s nadřízeným systémem, který bude ověřovat platnost přístupového kódu. Navrhněte program zajišťující zpracování navrženého protokolu včetně přečtení sériového čísla..

14 P ř evaděč RS485 S procesorem z řady 8051 navrhněte rozšiřující převaděč sběrnice RS485 o dalších 31 zařízení. Úkolem převaděče je přenos zpráv od řídícího zařízení k podřízeným a obráceně s pokud možno malým zpožděním. Proveďte rozbor možných řešení této úlohy (pro daný komunikační protokol, který si zvolte) a vyberte nejvýhodnější řešení. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující funkci převaděče pro zvolený komunikační protokol.

15 Spínací hodiny s mikroprocesorem S procesorem z řady 8051 navrhněte spínací hodiny s 6 reléovými výstupy a 6 logickými vstupy. Navržené zařízení by mělo být vybaveno dvouřádkovým znakovým LCD displejem, který by měl indikovat reálný čas. Zařízení by mělo umožňovat nastavení až 6 intervalů zapnutí a vypnutí v každém dni týdnu pro každý reléový výstup. K ovládáni si zvolte nezbytný počet ovládacích tlačítek. U zařízení umožněte naprogramování z nadřazeného počítače po sériové lince RS232. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program (jazyk C) zajišťující zpracování navržených funkcí.

16 Univerzální rozhraní pro 7 a 1 4 segmentové LED displeje Navrhněte 6-ti místný displej se 7 a 14 segmetovými LED jednotkami s digitálním řízením jasu. Oba displeje musí mít stejné komunikační rozhraní s procesorem z řady V rámci semestrálního projektu proveďte obvodový návrh a navrhněte programy pro obsluhu obou displejů.

17 Kalibrátor prů myslových standardů Navrhněte s procesorem z řady 8051 kalibrátor napěťových (0-2, 0-5 a 0-10V) a proudových (0-20, 4-20mA). Ke generování využijte 16-ti bitovou PWM. Kalibrátor vybavte klávesnicí a LCD displejem. Přepínání napěťových a proudových rozsahů může být mechanické. V rámci semestrálního projektu proveďte obvodový návrh a vytvořte program zajišťující výpočet nastavené hodnoty a její generování.

18 Ultrazvukový indikátor pohybu S procesorem z řady 8051 navrhněte ultrazvukový indikátor pohybu. Navržené zařízení vybavte rozhraním, které umožní snadné začlenění systému do standardního bezpečnostního systému a zároveň umožní dálkovou konfiguraci po izolovaném rozhraní RS485. V rámci semestrálního projektu proveďte obvodový návrh automatu a vytvořte obslužný program pro vlastní indikátor a dálkovou konfiguraci.

19 Panelové měřidlo podporované mikropoč ítač em Navrhněte mikropočítač s mikrořadičem PIC 16C84, který bude vybaven a naprogramován jako panelový voltmetr s jediným rozsahem 0 až 29,9V. V návrhu použijte A/D převodník s dvojí integrací, který jako komparátor používá vstup mikrořadiče s hysterezí ( RTCC ). K buzení disleje LED ( 3 x 7 segmentovky ) použijte seriový registr typu SIPO ( seriový vstup - paralelní výstupy ). V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující zpracování navržené funkce.

20 DDS generátor Navrhněte mikropočítač s mikroprocesorem 80C552, který bude řídit generátor kmitočtů na bázi číslicově řízeného oscilátoru HSP45102PC. Předmětem návrhu je řízení NCO, připojení tlačítkové klávesnice a displeje pro zobrazení velikosti generovaného kmitočtu. V rámci semestrální práce proveďte obvodový návrh a vytvořte testovací program pro ověření funkce všech navržených funkcí mikropočítače.

21 M ěři č odporů a kapacit Navrhněte mikropočítač s mikrořadičem PIC 16C84, který bude řídit měřič odporu rezistorů a kapacity kapacitorů. V rámci semestrální práce proveďte obvodový návrh a vytvořte testovací program pro ověření všech navržených funkcí mikropočítače.

22 Mikropoč ítač pro sledování komunikace I 2 C S procesorem z řady 8051 realizujte zařízení pro sledování datových přenosů po rozhraní I 2 C. Zjištěné informace umožněte přenášet do počítače typu PC nebo zobrazovat na LCD znakovém displeji. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující monitoring sběrnice.

23 Automatický vyhledávač př enosové rychlosti Navrhněte pro procesor z řady 8051 program pro automatické zjištění modulační rychlosti znaků přicházejících po sériovém kanále. Navržený program ověřte na vývojovém modulu s procesorem 80C552.

24 Generátor slov S procesorem z řady 8051 navrhněte programovatelný generátor slov s osmi výstupy s pokud možno co nejvyšší programovatelnou bitovou rychlostí. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující naplnění generátoru z počítače PC a vlastní program zajišťující generování 8 bitových slov.

25 Generátor impulzů Navrhněte s pomocí procesoru 8051 generátor osamocených impulzů s těmito parametry: výstupní napětí 0 až 30V, minimální šířka impulzu 2us, maximální 10minut. Příkazy k vysílání impulzu přichází z PC po sériovém kanále rychlostí 9600 baudů. Zařízení vybavte indikační diodou signalizující vygenerovaný impulz s dobou zapnutí minimálně na 0.1s. Amplitudu generovaného impulzu je nutné programovatelně měnit s krokem 1V. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující zpracování navržených funkcí..

26 Programovatelný generátor harmonického signálu Navrhněte s pomocí procesoru AT80C2051 a obvodu UMA1014 číslicově řízený generátor harmonického signálu s regulací amplitudy v 32 úrovních pro pásmo 88 až 108 MHz. Zařízení vybavte 4 místným displejem a jednoduchou klávesnicí umožňující zadaní požadovaného kmitočtu amplitudy. V rámci semestrálního projektu proveďte obvodový návrh a navrhněte program zajišťující zpracování navržených funkcí..

27 Grafický displej Připojte k procesoru 80C552 grafický displej s řadičem T6963C. Seznamte se s ovládáním grafického displeje, navrhněte programy, které budou umožňovat jeho inicializaci a usnadňovat ovládání. Napište program, který bude schopen po sériové lince přijmout obrázek s jeho popisem. Popis obrázku i obrázek zobrazte na LCD grafickém displeji. Pro přenos obrázku zvolte některý standardně používaný formát..
