Prezentace skupiny RECIFA a pěnového skla REFAGLASS Přednáší: Ing. Václav Šenbauer

Transkript

1

2 Prezentace skupiny RECIFA a pěnového skla REFAGLASS Přednáší: Ing. Václav Šenbauer 1.0

3 Představení společnosti RECIFA a.s. Společnost RECIFA a.s. byla založena v roce RECIFA a.s. je nejvýznamnějším zpracovatelem druhotných surovin v České republice a zároveň je jediným výrobcem pěnového skla REFAGLASS v ČR. Výrobní závod se nachází v areálu Vintířov u Karlových Varů. Výrobní program společnosti je zaměřen na ochranu životního prostředí. Co je to pěnové sklo REFAGLASS Je tepelně izolační materiál nejen pro energeticky úsporné budovy Je skleněný recyklát vyrobený systémem řízeného pěnění střepu odpadového skla

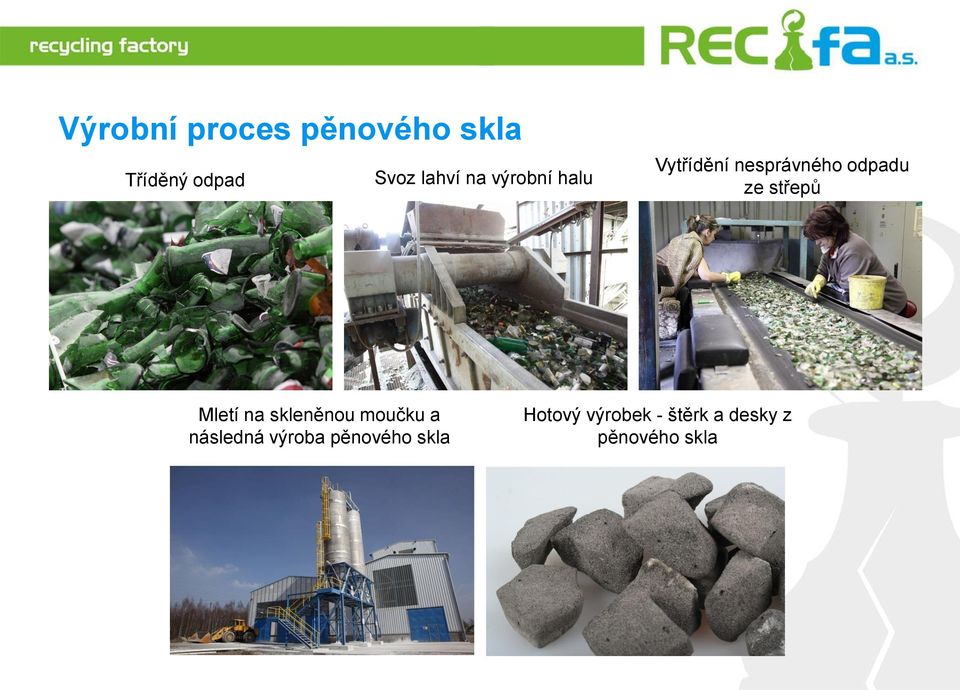

4 Výrobní proces pěnového skla Tříděný odpad Svoz lahví na výrobní halu Vytřídění nesprávného odpadu ze střepů Mletí na skleněnou moučku a následná výroba pěnového skla Hotový výrobek - štěrk a desky z pěnového skla

5 Vyráběný sortiment pěnového skla REFAGLASS Certifikát na použití podle: EN (násypy) a EN (přísady)

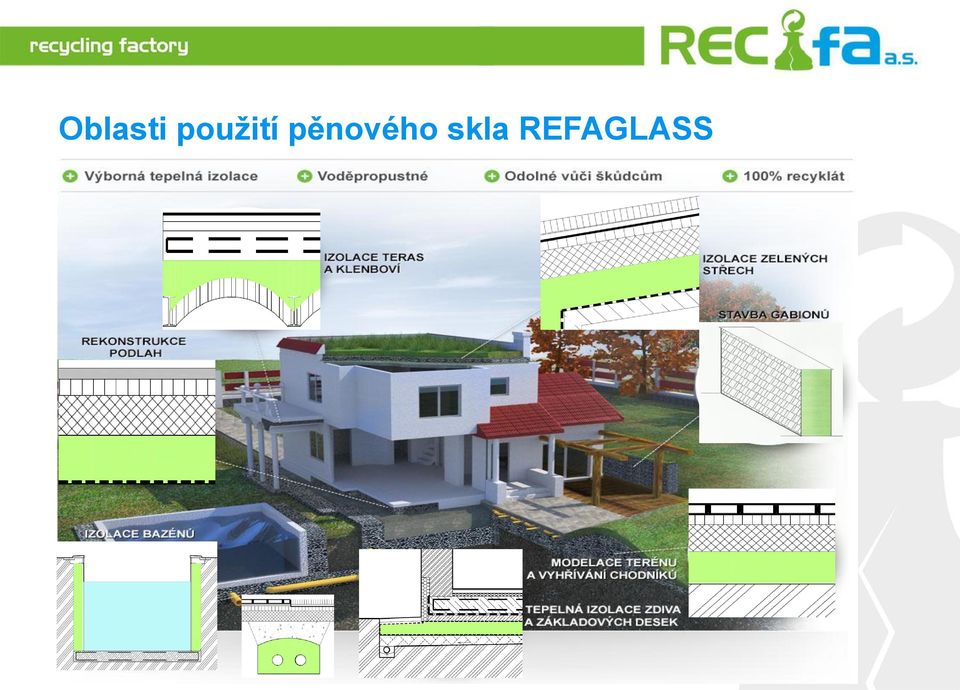

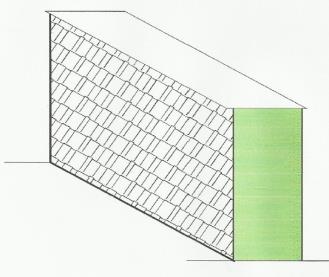

6 Oblasti použití pěnového skla REFAGLASS

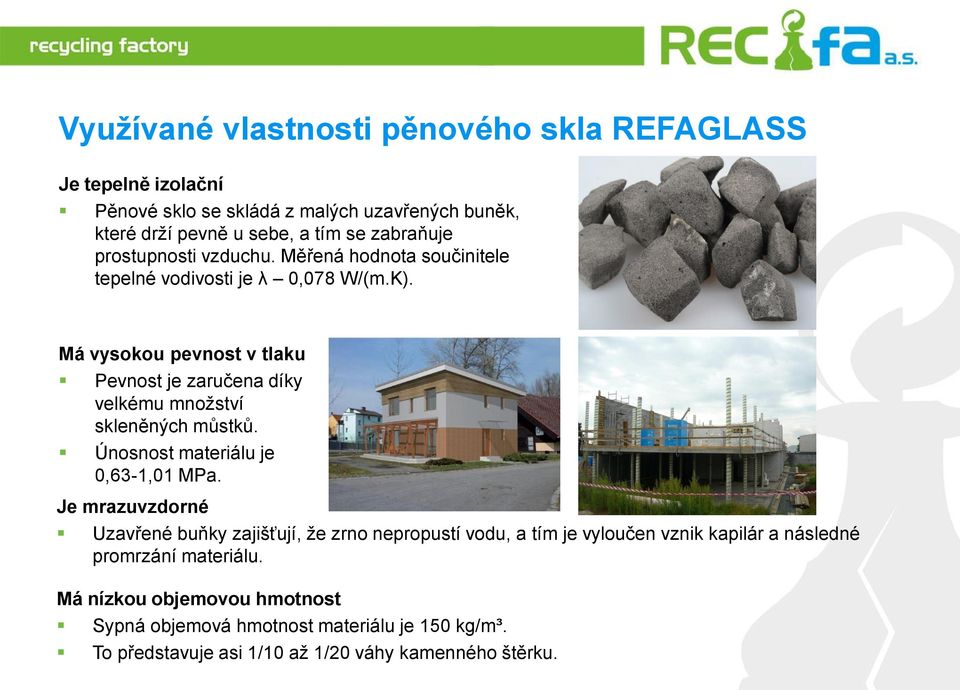

7 Využívané vlastnosti pěnového skla REFAGLASS Je tepelně izolační Pěnové sklo se skládá z malých uzavřených buněk, které drží pevně u sebe, a tím se zabraňuje prostupnosti vzduchu. Měřená hodnota součinitele tepelné vodivosti je λ 0,078 W/(m.K). Má vysokou pevnost v tlaku Pevnost je zaručena díky velkému množství skleněných můstků. Únosnost materiálu je 0,63-1,01 MPa. Je mrazuvzdorné Uzavřené buňky zajišťují, že zrno nepropustí vodu, a tím je vyloučen vznik kapilár a následné promrzání materiálu. Má nízkou objemovou hmotnost Sypná objemová hmotnost materiálu je 150 kg/m³. To představuje asi 1/10 až 1/20 váhy kamenného štěrku.

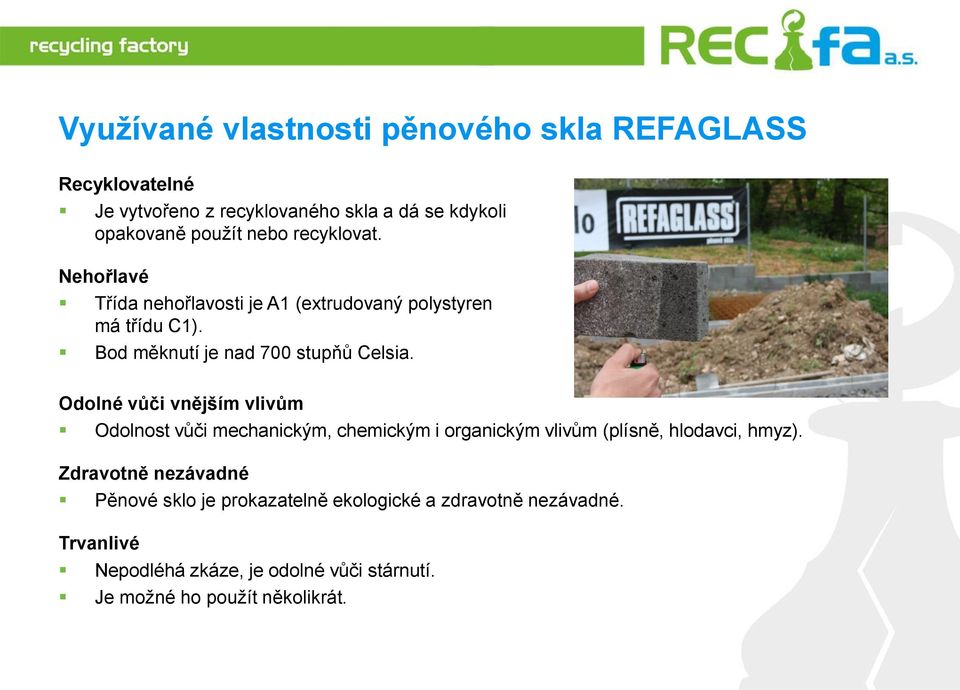

8 Využívané vlastnosti pěnového skla REFAGLASS Recyklovatelné Je vytvořeno z recyklovaného skla a dá se kdykoli opakovaně použít nebo recyklovat. Nehořlavé Třída nehořlavosti je A1 (extrudovaný polystyren má třídu C1). Bod měknutí je nad 700 stupňů Celsia. Odolné vůči vnějším vlivům Odolnost vůči mechanickým, chemickým i organickým vlivům (plísně, hlodavci, hmyz). Zdravotně nezávadné Pěnové sklo je prokazatelně ekologické a zdravotně nezávadné. Trvanlivé Nepodléhá zkáze, je odolné vůči stárnutí. Je možné ho použít několikrát.

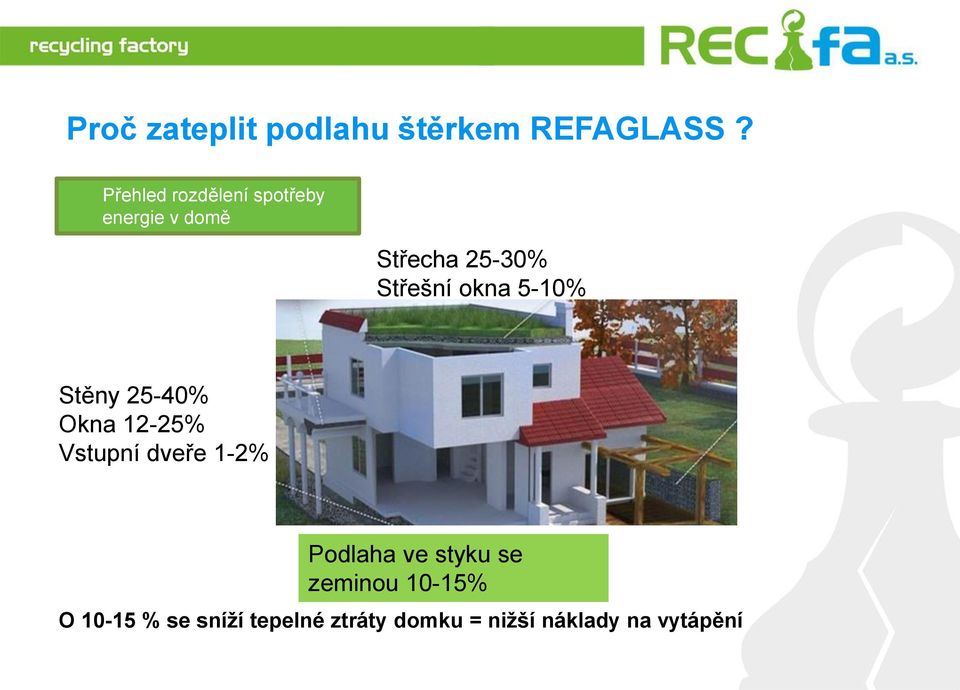

9 Proč zateplit podlahu štěrkem REFAGLASS? Přehled rozdělení spotřeby energie v domě Střecha 25-30% Střešní okna 5-10% Stěny 25-40% Okna 12-25% Vstupní dveře 1-2% Podlaha ve styku se zeminou 10-15% O % se sníží tepelné ztráty domku = nižší náklady na vytápění

10 Zakládání na pěnovém skle. SKLADBA S REFAGLASS SKLADBA KLASICKÁ OBVYKLÁ Založení na základových pasech Založení na základových pasech Nášlapná vrstva podlahy např. keramická dlažba Nášlapná vrstva podlahy např. keramická Betonová mazanina se sítí, event. anhydryt dlažba Systémové desky podlahového topení Betonová mazanina se sítí, event. Hydroizolace anhydryt Základová betonová deska Systémové desky podlahového topení Geotextilie TEPELNÁ IZOLACE V PODLAZE tl.od 80 do 250 mm - extrudovaný nebo podlahový polystyren TEPELNĚ IZOLAČNÍ A DRENÁŽNÍ VRSTVA ŠTĚRKU Z PĚNOVÉHO SKLA REFAGLASS od 160 do 500 mm nahrazuje extrudovaný Hydroizolace polystyren nebo podlahový polystyren a Podkladní betonová deska štěrkopískový podsyp Štěrkopískový podsyp Geotextilie Rostlý terén Event. úprava základové spáry kamenným štěrkem Rostlý terén

11 Stavby na základových deskách Základová deska na pěnovém skle REFAGLASS Řešení přerušení tepelných mostů Založení na stejnorodém podloží Drenážní účinek pěnového skla Částečné odvětrání radonu Finančně výhodné řešení v rámci celku stavby Pěnové sklo REFAGLASS je u konstrukcí zakládání vhodné jako celoplošný tepelně izolační podsyp pod základové desky, nejlépe s přesahem přes tyto desky po obvodu domu. Podsyp REFAGLASS má více funkcí. Jednak jde o nepřerušené pokračování tepelné izolace z podzákladí až k navazujícímu zateplení svislé obvodové stěny (zabránění tepelných mostů), dále je výhodnější zakládat stavbu na stejnorodém podloží (statické hledisko) a také v celistvém násypu štěrku REFAGLASS funguje lepší odvětrání vrstvy pod základovou deskou (pro lepší odvětrání radonu a vlhkosti). Současně se zde využívá tepelně izolační schopnosti štěrku pro zabránění promrzání i v zámrzných hloubkách. V každém případě (platí obecně pro kamenný štěrk nebo štěrk REFAGLASS) je nutné řešit odvedení vody z prostoru pod i okolo domu. Toho lze docílit např. vhodně umístěnou drenáží pod okapovým chodníkem. Doplňkovým doporučením pro odvětrání vlhkosti a současně i radonu (pro vysoké radonové riziko se doporučuje realizovat vždy) je položení jednoduché soustavy odvětrávacího drenážního potrubí pod základovou desku. Při použití štěrku z pěnového skla jde vždy o součet či kombinaci využití hlavních vlastností - tepelná izolace, drenážní funkce při zrnitosti 32-63, nízká objemová hmotnost, nenasákavost apod.

12 Základové desky REFAGLASS jednoduchost Vyměření, sejmutí ornice a provedení výkopu jednoduchého tvaru Výkop rýh pro přípojky domu. Instalace přípojek elektrické energie, vody, kanalizace

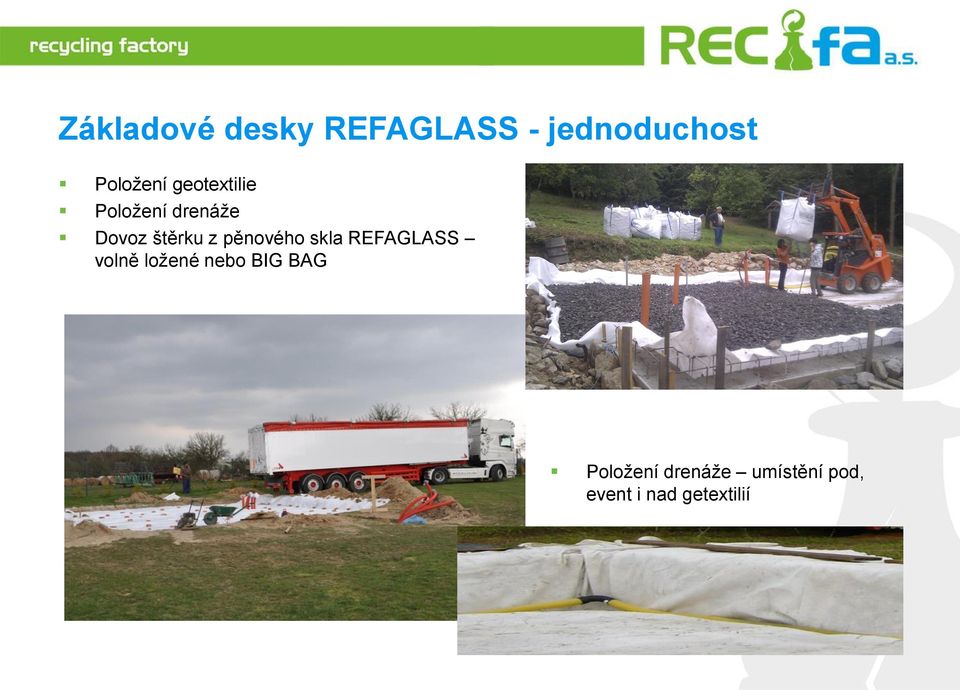

13 Základové desky REFAGLASS - jednoduchost Položení geotextilie Položení drenáže Dovoz štěrku z pěnového skla REFAGLASS volně ložené nebo BIG BAG Položení drenáže umístění pod, event i nad getextilií

14 Základové desky REFAGLASS jedoduchost Položení geotextilie Rozprostření štěrku z pěnového skla Hutnění po vrstvách: tl mm vibrační deskou kg tl mm vibrační deskou 500 kg

15 Základové desky REFAGLASS - jednoduchost Vytyčení základové desky Jednoduché bednění Uložení výztuže desky dle vypracovaných podkladů Betonáž desky standardním způsobem

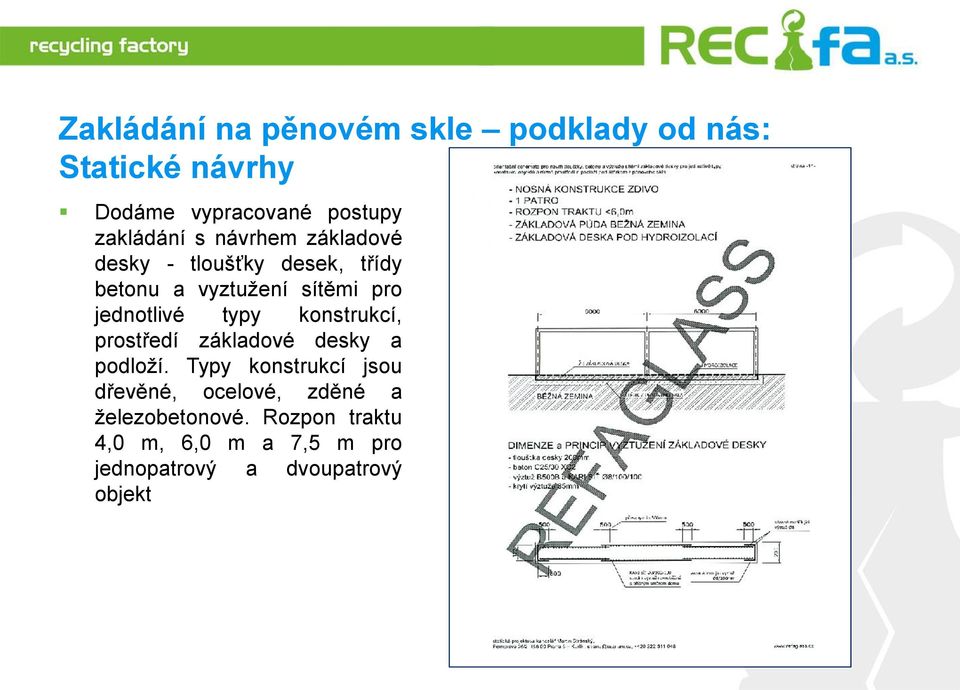

16 Zakládání na pěnovém skle podklady od nás: Statické návrhy Dodáme vypracované postupy zakládání s návrhem základové desky - tloušťky desek, třídy betonu a vyztužení sítěmi pro jednotlivé typy konstrukcí, prostředí základové desky a podloží. Typy konstrukcí jsou dřevěné, ocelové, zděné a železobetonové. Rozpon traktu 4,0 m, 6,0 m a 7,5 m pro jednopatrový a dvoupatrový objekt

17 Zakládání na pěnovém skle podklady od nás: Statické návrhy - příklad Typ konstrukce: Dimenze a princip vyztužení základové desky: Nosná konstrukce zdivo 1 patro Rozpon traktu do 6 m Základová půda běžná zemina Základová deska pod Hydroizolací Tloušťka desky 200 mm Beton C20/25 Výztuž B505B a KARI síť Ø8/100/100 Krytí výztuže 25 mm

18 Zakládání na pěnovém skle podklady od nás: Tepelně technické posouzení Dodáme tepelně technické vyhodnocení podle ustanovení ČSN podle druhu stavby (dřevostavba, zděná stavba). Výpočty pro požadované, doporučené i NE/PAS hodnoty.

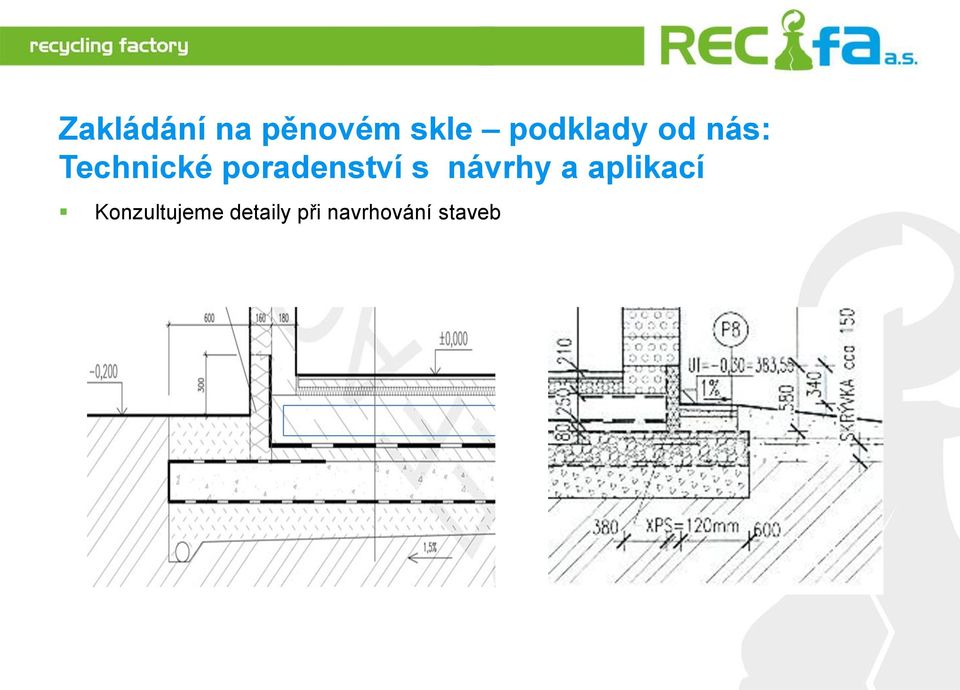

19 Zakládání na pěnovém skle podklady od nás: Technické poradenství s návrhy a aplikací Konzultujeme detaily při navrhování staveb

20 Rekonstrukce vnitřních podlah - podlahy dřevěné Postup práce: Odstranění stávajících podlah Provedení nosného trámového podlahového roštu Zásyp plochy místností vrstvou štěrku bez nutnosti hutnění tepelná izolace s vysokou prodyšností Provedení podlahy prkenná, či desková podlaha Nášlapná vrstva podlahy VÝHODY SKLADBY: Kvalitní tepelná izolace Násyp s min. nasákavostí a min. vzlínavostí Vysoká prodyšnost propustnost Násyp nenapadají hlodavci, hmyz apod. Vysoká trvanlivost a recyklovatelnost násypu

21 Podlahy dřevěné - příklady Postup realizace: Odstranění stávajících vrstev Osazení prefa patek, event. betonáž nových

22 Podlahy dřevěné Osazení instalací elektro, voda apod. Patky pod podlahový rošt Provedení dřevěného roštu

23 Podlahy dřevěné Zásyp plochy vrstvou štěrku RAFAGLASS tepelná izolace s vysokou prodyšností násyp není nutno hutnit Provedení podlahy na dřevěný rošt

24 Stropy s násypem REFAGLASS - příklady Klenba s dřevěnou podlahou na podkladních hranolech VÝHODY: Lehký tepelně izolační násyp Násyp nenapadá hmyz ani hlodavci Násyp je zdravotně nezávadný Násyp je nehořlavý Násyp je nenasákavý a mrazuvzdorný Násyp je recyklovatelný Klenba s podlahou na podkladním betonu PĚNOVÉ SKLO REFAGLASS UNIKÁTNÍ IZOLAČNÍ MATERIÁL OD ČESKÉHO VÝROBCE

25 Stropy s násypem REFAGLASS - příklady Dřevěný trámový strop s dřevěnou podlahou na podkladních hranolech VÝHODY: Lehký tepelně izolační násyp Násyp nenapadá hmyz ani hlodavci Násyp je zdravotně nezávadný Násyp je nehořlavý Násyp je nenasákavý a mrazuvzdorný Násyp je recyklovatelný PĚNOVÉ SKLO REFAGLASS UNIKÁTNÍ IZOLAČNÍ MATERIÁL OD ČESKÉHO VÝROBCE

26 Bazény, podzemní nádrže, zahradní sklípky, vodoměrné šachty Horním povrchem vody v bazénu uniká cca 60-75% tepla. Na dno a stěny připadá 25-40% tepla. Při použití obsypu stěn z tepelně izolačního štěrku z pěnového skla REFAGLASS dojde ke zmenšení tepelných ztrát, lepší akumulaci stěn a tedy k teplejší vodě. Je tedy zajištěna vyšší teplodržnost obvodu bazénů, čímž se prodlouží koupací sezóna. Ohřev vody v bazénu se nejčastěji řeší: Solárními panely u zastřešených bazénů je tento způsob spíše nadbytečný, protože bazén vyhřívá zastřešení. Elektrickými topnými tělesy nejnákladnější způsob Tepelným čerpadlem sice výhodný způsob, ale při poklesu venkovní teploty pod 15 o C již funguje minimálně Využívané vlastnosti štěrku REFAGLASS Tepelně izolační a akumulační obsyp = o 25-40% lepší akumulace tepla = Prodloužení koupací sezóny = Voda v bazénu je tak až o 5-6 o C teplejší = Ušetříte náklady na přitápění bazénu. Vysoká odolnost v tlaku nehrozí deformace stěn nádrží a bazénů při napuštění i vypuštění Nízká objemová hmotnost, snadná manipulace

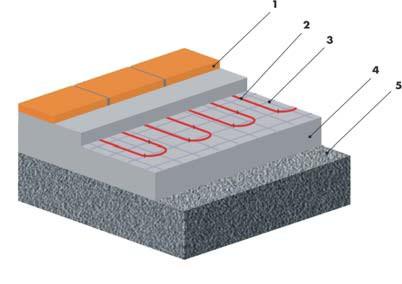

27 Vyhřívané plochy Chodníky (zpevněné plochy), vjezdy, příjezdové cesty štěrkový podsyp s drenážními účinky, nenasákavý, proto nemění svůj objem, nenamrzavý Dlažba Topný kabel do písku či betonu Štěrk z pěnového skla REFAGLASS Betonové dlaždice Kladecí vrstva drcené kamenivo frakce 4-8 mm tl. 40 mm s topným kabelem Štěrk z pěnového skla REFAGLASS tl. 150 mm mechanicky zpevněné hutněné min. Edef2 = 70 MPa Štěrkodrť 200 mm hutněnémin. Edef2 = 45 MPa Zemní pláň upravená a zhutněná min. Edef2 = 45 MPa

28 Pozemní komunikace Nízká hmotnost Vysoká tepelně izolační schopnost Ekologicky šetrný produkt Rychlá stavba Vysoká pevnost v tlaku Zamezení vzniku kapilarity Vysoký drenážní účinek

29 Protihlukové stěny se vsypem REFAGLASS Vsyp štěrku z pěnového skla do pozinkovaných klecí s vysokou hodnotou zvukové pohltivosti clony Montáž bez nutnosti rovnání, či hutnění kameniva Možnost prefabrikace příprava ve výrobně Protihlukové panely s násypem REFAGLASS 300 mm činitel zvukové pohltivosti 0,65 MH zvuková pohltivost clony 7 db

30 Betony lehčené a mezerovité Betony lehčené: Betony lehčené s kamenivem ze štěrku z pěnového skla REFAGLASS Frakce 4-8 a 8-16 Příklad 1: Objemová hmotnost: 1533 kg.m-3 Pevnost v tlaku: 9,6 N.mm-2 (MPa). surovina množství suroviny na 1m 3 písek 0-4 (1800 kg/m 3 ) lehké kamenivo Recifa 4-8 lehké kamenivo Recifa 8-16 cement 42,5 superplastifikátor voda 497,9 kg 23,7 kg 53,3 kg 300 kg 4,5 l 90 l

31 Betony lehčené a mezerovité Betony lehčené a tepelně izolační s kamenivem ze štěrku z pěnového skla REFAGLASS Štěrk REFAGLASS zrnitost 4-16 mm obalený cementem Štěrk REFAGLASS zrnitost mm obalený cementem Beton se štěrkem REFAGLASS zrnitost 0-8 mm

32 Omítky tepelně izolační a lehčené Omítky: Výroba přísad do lehčených a tepelně izolačních omítek - Štěrk z pěnového skla REFAGLASS zrnitosti 0-4 mm, 1-2 mm, 4-8 mm je vhodná do venkovního i vnitřního prostředí, na všechny druhy zdiva, je určena pro ruční zpracování. Výrazně zvyšuje celkový tepelný odpor konstrukce. Omezuje únik tepla z objektu vlivem tepelných mostů ve stěnách. Velmi dobře je propustná pro vodní páry. Typy omítek Tepelně izolační a lehčená omítka REFA 12 se zrnitosti 02 mm Výrazně zvyšuje celkový tepelný odpor konstrukce: λ 0,12 W/mk. Tepelně izolační a lehčená omítka REFA- DEKOR 04 se zrnitostí 0-4 mm Tepelně izolační a lehčená omítka REFA- DEKOR 08 se zrnitostí 4-8 mm

33 Cihly, tvárnice Kamenivo pro cihly a tvárnice: Kamenivo ze štěrku REFAGLASS fr. 0-4, ev. 4-8 Lehké tvárnice s kamenivem ze štěrku z pěnového skla REFAGLASS Určené pro výplňové zdivo Výborné akumulační vlastnosti REFAGLASS REFAGLASS REFAGLASS

34 Doprava štěrku REFAGLASS Doprava ve vacích BIG BAG o obsahu 1m³ Volně ložená nákladními auty (1 auto až 90 m³)

35 Ocenění Zlatá cena odborníků České stavební akademie Cena za technické, ekonomické a ekologické vlastnosti rok 2009 Zlatá plaketa v rámci slovenského veletrhu CONECO Kvalita, unikátní řešení, přínos pro ekologii Cena ze soutěže Výrobek roku 2011 Odborníci, studenti a profesoři stavebních škol

36 Referenční stavby Projekt administrativní budovy BB Centrum Filadelfie Praha Použití: izolace podzemních prostor, konstrukce, zelené střechy Projekt administrativní budovy Main point Karlín Praha Použití: povrchové úpravy Projekt úsporných budov mateřská školka Praha Slivenec Použití: izolace základové desky budovy

37 Základové desky REFAGLASS - příklady Heluz dům České Budějovice - pasivní dům - založeno na štěrku REFAGLASS - zdivo z tvárnic Heluz

38 Terasy Pražský hrad - rekonstrukce teras

39 Terasy Odstranění stávající dlažby, vyčištění plochy až na nosnou konstrukci Vrstvení štěrku z pěnového skla REFAGLASS

40 Terasy Položení geotextilie Instalace výztuže do betonové desky, krytí výztuže

41 Terasy Betonáž desky Položení hydroizolace

42 Základové desky REFAGLASS - příklady Školka Praha Slivenec - skeletová konstrukce

43 Základové desky REFAGLASS - příklady Školka Praha Slivenec - skeletová konstrukce

44 Základové desky REFAGLASS - příklady Areál Tescan Brno - Železobetonová skeletová konstrukce

45 Netradiční stavba s využitím výhod Refaglass Nízká hmotnost, kvalitní tepelná izolace Ekologicky šetrný produkt

46 Základové desky REFAGLASS - příklady RD Buková - Stavba ve svahu s obezděním

47 Základové desky REFAGLASS - příklady RD Buková - Stavba ve svahu s obezděním

48 Základové desky REFAGLASS - příklady RD Buková - Stavba ve svahu s obezděním

49 Kontaktní údaje: Tel.:
