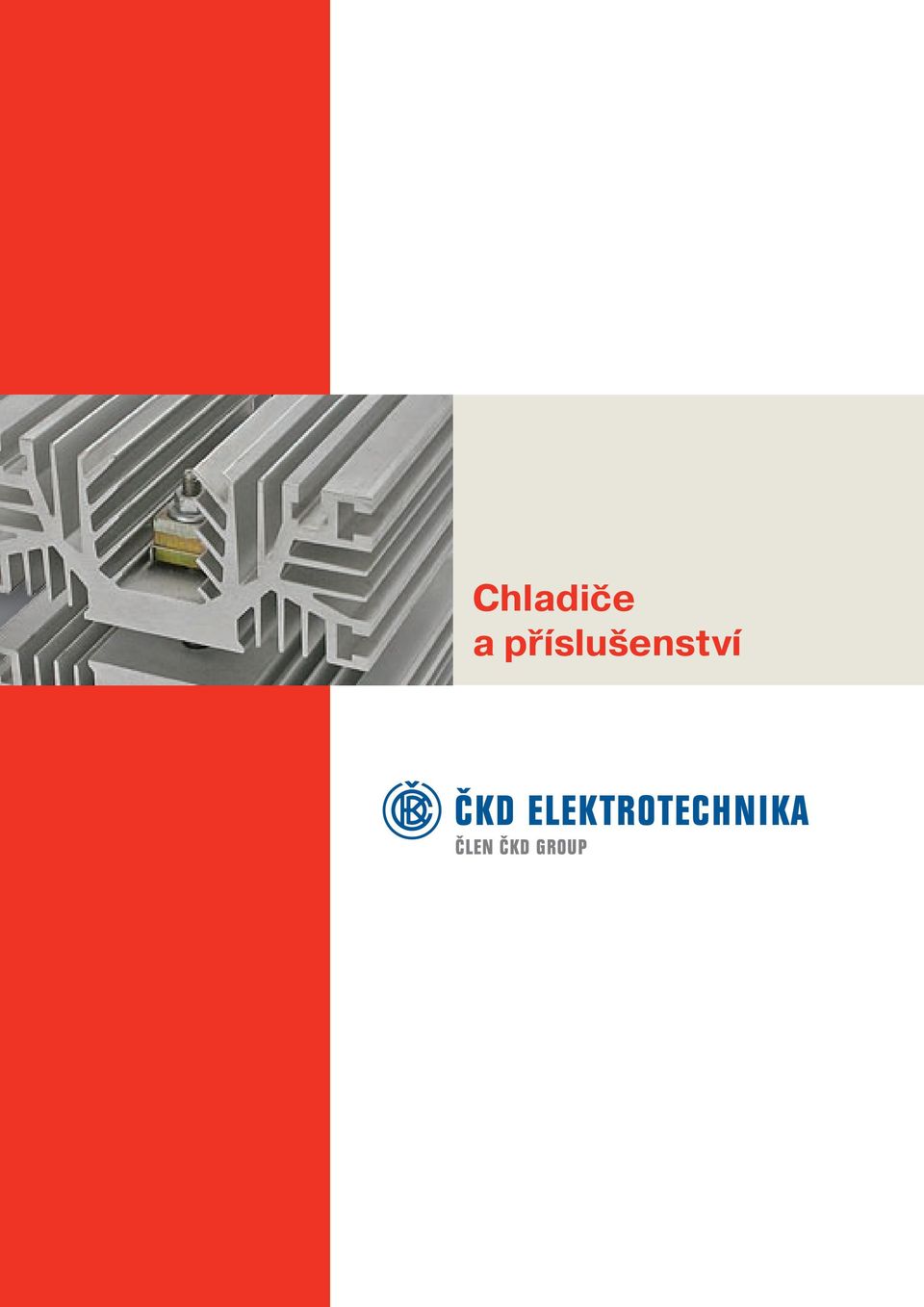

1 Chladiče a příslušenství

2

3 Obsah Profil společnosti 2 Profil společnosti 2 Chladiče 3 Vzduchové chladiče pro součástky svorníkového typu 3 Vzduchové chladiče pro jednostranné chlazení součástek kotoučového typu 4 Vzduchové chladiče pro oboustranné chlazení součástek kotoučového typu 5 Vzduchové chladiče pro moduly 6 Chladiče s tepelnými trubicemi 7 Kapalinové chladiče 8 Výkresy vzduchových chladičů 9 Výkresy kapalinových chladičů 13 Přítlačné konstrukce 14 Přítlačné konstrukce pro oboustranné chlazení 14 Přítlačné konstrukce pro jednostranné chlazení 16 Výkresy přítlačných konstrukcí 17 Obsah Příslušenství 20 Příslušenství 20 Kontaktní vložky TECOFOIL 20 Výkresy příslušenství 21 Dodatky 22 Klíče značení 22 Symboly 23 1

4 Profil společnosti Profil společnosti Společnost ČKD ELEKTROTECHNIKA, a.s. má dlouholetou tradici ve vývoji a výrobě elektrotechnického zařízení, zejména polovodičových aplikací, se zaměřením na dodávky zboží a služeb řešené cestou individuálních projektů. V roce 2011 společnost rozšířila svoje výrobní a obchodní aktivity o sortiment chladičů pro výkonovou elektroniku, výkonové polovodičové jednotky a sestavy. ČKD ELEKTROTECHNIKA, a.s. nabízí technicky optimální řešení zohledňující minimalizaci celkových nákladů v případě investiční akce, zejména u rekonstrukcí nebo modernizací stávajících zařízení. Značnou pozornost věnuje zákaznickým službám, které jsou spojeny se servisem, modernizacemi, náhradními díly a poradenskou činností. ČKD ELEKTROTECHNIKA, a.s. patří do průmyslové skupiny ČKD GROUP, která se zaměřuje na dodávky a produkty pro oblast energetiky obnovitelných zdrojů, infrastruktury, klasické energetiky, plynárenství, ekologie, chemie a elektrotechniky. Spojení s ostatními společnostmi skupiny ČKD GROUP umožnilo celkově rozšířit dodavatelský potenciál firmy jak z pohledu spektra produktů, tak i v oblasti zajišťování komplexních dodávek. Vizí společnosti ČKD ELEKTROTECHNIKA, a.s. je vybudování silné zákaznicky orientované firmy působící v tuzemsku i v zahraničí v oblasti dodávek technologických uzlů obsahujících polovodičové aplikace s vysokou mírou vlastní přidané hodnoty. Kontakt: ČKD ELEKTROTECHNIKA, a.s. Kolbenova 936/5e Praha 9 Česká republika Tel.: Tel.: Fax: Web: 2

5 Vzduchové chladiče pro součástky svorníkového typu Vlastnosti: Vzduchové chladiče pro přirozené i nucené chlazení Vhodné pro pouzdra s různými závity Možno upravit dle přání zákazníka Chladič Pro pouzdro / závit R thha pro chlazení R thch 3) m M m Přirozené 1) Nucené 2) Chladiče [K/W] [K/W] [K/W] [kg] [Nm] L 65 typ 37.2 OK14/M6 1,10 0,320 0,29 0,87 25 L 65 typ 37.2 OK17/M6 1,10 0,320 0,24 0,87 25 L 65 typ 38.2 OK32/M16 0,89 0,260 0,05 0,85 35 L 65 typ 39.2 OK41/M20 0,86 0,240 0,03 0,85 50 L 100 typ 62.2 OK41/M20 0,79 0,200 0,03 1,30 50 L 100 typ 63.2 OK32/M16 0,79 0,220 0,05 1,30 35 L 140 typ 60.2 OK41/M20 0,66 0,170 0,03 1,85 50 L 140 typ 61.2 OK32/M16 0,74 0,183 0,05 1, ) pro oteplení chladiče ΔT ha = 50 K 2) pro rychlost proudění chladiva v h = 6 m/s 3) s použitím kontaktní vazelíny DC340 Klíč k typovému značení je na uveden na straně 22 3

6 Vzduchové chladiče pro jednostranné chlazení součástek kotoučového typu Vlastnosti: Vzduchové chladiče pro přirozené i nucené chlazení Pro pouzdra do průměru 70 mm Možno upravit dle přání zákazníka Chladiče Chladič Pro pouzdro Max průměr součástky R thha pro chlazení R thch m F m Přirozené 1) Nucené 2) DC340 3) TECOFOIL 4) [mm] [K/W] [K/W] [K/W] [K/W] [kg] [kn] L 65 typ 30.2 P20, P30, P29C 52,5 0,89 0,27 0,03 0,024 1,22 5; 7 L 100 typ 29.2 P20, P30, P29C 52,5 0,79 0,22 0,03 0,024 1,72 5; 7 L 140 typ 36.2 P20, P30, P29C 52,5 0,68 0,18 0,045 0,034 2,27 5; 7 M 100 typ P30, P29C 52,5 0,84 0,19 0,03 0,024 1,62 7 M 150 typ P ,89 0,182 0,055 0,042 2,68 5 M 150 typ P ,81 0,175 0,03 0,024 2,68 7 M 150 typ P34, P29C 70 0,79 0,17 0,028 0,022 2,79 9; 10 M 150 typ P , ,024 0,02 2, ) pro oteplení chladiče ΔT ha = 50 K 2) pro rychlost proudění chladiva v h = 6 m/s 3) s použitím kontaktní vazelíny DC340 4) s použitím příslušné kontaktní vložky TECOFOIL Klíč k typovému značení je na uveden na straně 22. 4

7 Vzduchové chladiče pro oboustranné chlazení součástek kotoučového typu Vlastnosti: Vzduchové chladiče pro přirozené i nucené chlazení Pro pouzdra do průměru 102 mm Možno upravit dle přání zákazníka Chladič Pro pouzdro Max průměr součástky R thha pro chlazení R thch m F m Přirozené 1) Nucené 2) DC340 3) TECOFOIL 4) [mm] [K/W] [K/W] [K/W] [K/W] [kg] [kn] E 130 typ 70.2 P34, P ,29 0,068 0,01 0,008 6,99 10; 15 E 200 typ 69.2 P34, P ,28 0,057 0,01 0,008 10,35 10; 15 M 100 typ P ,5 0,12 0,03 0,025 2,80 5 M 100 typ P ,42 0,096 0,018 0,015 2,85 7 M 150 typ P ,45 0,1 0,03 0,025 4,20 5 M 150 typ P ,42 0,096 0,015 0,012 4,25 7 M 150 typ P29C, P ,4 0,09 0,014 0,011 4,30 10 M 150 typ P ,38 0,081 0,01 0,008 4,50 15 M 150 typ P ,36 0,077 0,006 0,005 5,79 24 M 150 typ P ,36 0,07 0,014 0,011 6,62 24 U 200 typ P63, P ,20 0,06 0,006 0,005 7,6 50 W 200 typ P63, P ,12 0,09 0,006 0,005 11,8 50 Chladiče 1) pro oteplení chladiče ΔT ha = 50 K 2) pro rychlost proudění chladiva v h = 6 m/s 3) s použitím kontaktní vazelíny DC340 4) s použitím příslušné kontaktní vložky TECOFOIL Klíč k typovému značení je na uveden na straně 22. 5

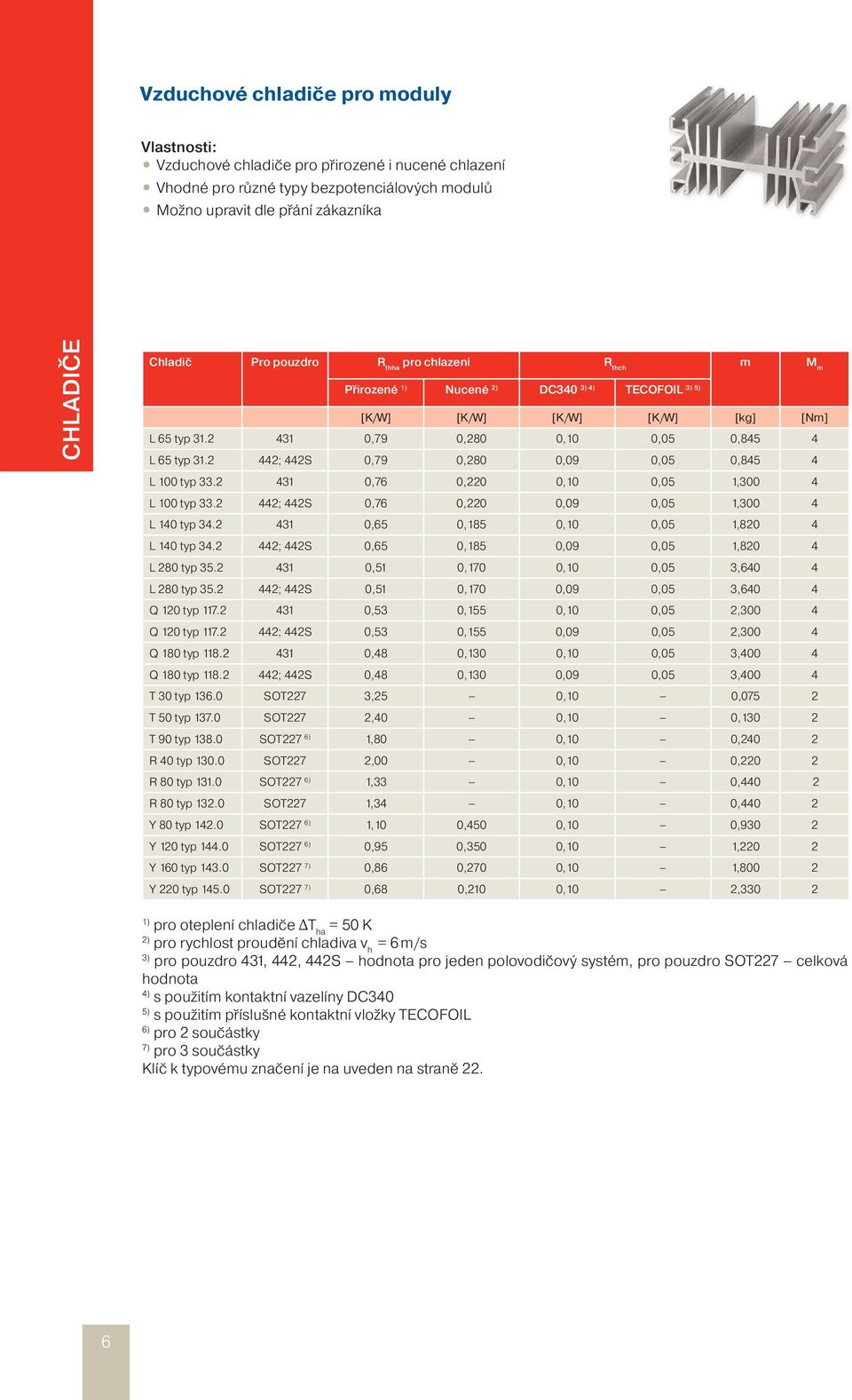

8 Vzduchové chladiče pro moduly Vlastnosti: Vzduchové chladiče pro přirozené i nucené chlazení Vhodné pro různé typy bezpotenciálových modulů Možno upravit dle přání zákazníka Chladiče Chladič Pro pouzdro R thha pro chlazení R thch m M m Přirozené 1) Nucené 2) DC340 3) 4) 3) 5) TECOFOIL [K/W] [K/W] [K/W] [K/W] [kg] [Nm] L 65 typ ,79 0,280 0,10 0,05 0,845 4 L 65 typ ; 442S 0,79 0,280 0,09 0,05 0,845 4 L 100 typ ,76 0,220 0,10 0,05 1,300 4 L 100 typ ; 442S 0,76 0,220 0,09 0,05 1,300 4 L 140 typ ,65 0,185 0,10 0,05 1,820 4 L 140 typ ; 442S 0,65 0,185 0,09 0,05 1,820 4 L 280 typ ,51 0,170 0,10 0,05 3,640 4 L 280 typ ; 442S 0,51 0,170 0,09 0,05 3,640 4 Q 120 typ ,53 0,155 0,10 0,05 2,300 4 Q 120 typ ; 442S 0,53 0,155 0,09 0,05 2,300 4 Q 180 typ ,48 0,130 0,10 0,05 3,400 4 Q 180 typ ; 442S 0,48 0,130 0,09 0,05 3,400 4 T 30 typ SOT227 3,25 0,10 0,075 2 T 50 typ SOT227 2,40 0,10 0,130 2 T 90 typ SOT227 6) 1,80 0,10 0,240 2 R 40 typ SOT227 2,00 0,10 0,220 2 R 80 typ SOT227 6) 1,33 0,10 0,440 2 R 80 typ SOT227 1,34 0,10 0,440 2 Y 80 typ SOT227 6) 1,10 0,450 0,10 0,930 2 Y 120 typ SOT227 6) 0,95 0,350 0,10 1,220 2 Y 160 typ SOT227 7) 0,86 0,270 0,10 1,800 2 Y 220 typ SOT227 7) 0,68 0,210 0,10 2, ) pro oteplení chladiče ΔT ha = 50 K 2) pro rychlost proudění chladiva v h = 6 m/s 3) pro pouzdro 431, 442, 442S hodnota pro jeden polovodičový systém, pro pouzdro SOT227 celková hodnota 4) s použitím kontaktní vazelíny DC340 5) s použitím příslušné kontaktní vložky TECOFOIL 6) pro 2 součástky 7) pro 3 součástky Klíč k typovému značení je na uveden na straně 22. 6

9 Chladiče s tepelnými trubicemi Vlastnosti: Umožňují oddělit prostor součástek od prostoru chlazení Rozsah pracovních teplot C Vynikající chladicí vlastnosti Určené pro nucené chlazení Pracovní poloha 0 75 od svislice Možno upravit dle přání zákazníka Chladič Pro pouzdro Max průměr součástky Max. průměr elektrod Q h množství chladiva R thha pro nucené chlazení 1) R thch m F m 7) DC340 5) TECOFOIL 6) [mm] [mm] [m 3 /hod] [K/W] [K/W] [K/W] [kg] [kn] ALTRA 60/1 P34, P ,085 2) 0,020 0,016 1, ALTRA 60/2 P34, P40, P ,070 3) 0,020 0,016 1, ALTRA 60/2 P60, P ,060 3) 0,012 0,010 1, ALTRA 100/ ,060 4) 0,006 0,004 2, Chladiče 1) hodnota pro jednostranné chlazení, 2) pro průtok chladiva Q h = 200 m 3 /h, výkon chladiče P h = 500 W 3) pro průtok chladiva Q h = 400 m 3 /h, výkon chladiče P h = 800 W 4) pro průtok chladiva Q h = 600 m 3 /h, výkon chladiče P h = 1400 W 5) s použitím kontaktní vazelíny DC340 6) s použitím příslušné kontaktní vložky TECOFOIL 7) podle typu aplikované součástky 7

10 Kapalinové chladiče Vlastnosti: Osvědčené chladiče pro součástky kotoučového typu Vhodné pro různá chladicí média (voda, olej) Vynikající chladicí vlastnosti Chladiče Chladič Max. průměr součástky Max. průměr elektrod R thha pro nucené chlazení 1) R thch 4) m Max. F m DC340 2) TECOFOIL 3) [mm] [mm] [K/W] [K/W] [K/W] [kg] [kn] K2 typ ,0130 0,0070 0,0056 2,02 15 K2 typ ,0130 0,0045 0,0035 4,32 50 K2 typ ,0130 0,0045 0,0035 3, ) průtok chladiva Q h = 6 l/min, chladicí médium voda 2) s použitím kontaktní vazelíny DC340 3) s použitím příslušné kontaktní vložky TECOFOIL 4) pro maximální průměr elektrod Klíč k typovému značení je uveden na straně 22 8

11 Výkresy vzduchových chladičů ALTRA 60/1 ALTRA 60/2 ALTRA 100/2 Chladiče E 130 typ 70 E 200 typ 69 L 65 typ 30 L 100 typ 29 9

12 L 65 typ 31 L 100 typ 33 L 140 typ 34 L 280 typ 35 L 65 typ 37 L 65 typ 38 L 100 typ 63 L 140 typ 61 Chladiče L 65 typ 39 L 100 typ 62 L 140 typ 60 L 140 typ 36 M 100 typ 15 10

13 M 100 typ 122 M 150 typ 16 M 150 typ 17 Chladiče M 150 typ 18 M 150 typ 123 Q 120 typ 117 Q 180 typ

14 R 40 typ 130 R 80 typ 131 R 80 typ 132 T 30 typ 136 T 50 typ 137 T 90 typ 138 U 200 typ 151 Chladiče W 200 typ 161 Y 80 typ 142 Y 120 typ 144 Y 160 typ 143 Y 220 typ

15 Výkresy kapalinových chladičů K 2 typ K 2 typ K 2 typ CENTRAL PIN SCREW M3x16 ČSN Chladiče 13

16 Přítlačné konstrukce pro oboustranné chlazení Přítlačné konstrukce Vlastnosti: Typy pro všechny součástky v kotoučovém pouzdru do průměru 180 mm Přítlačné síly do 60 kn Indikátor přítlačné síly Některé typy umožňují stažení více součástek Typ F m Max. průměr pouzdra H Svorníky a matice [kn] [mm] [mm] [kv] [kg] MCD A /063 1) M10 5 1,320 MCD A /063 1) M10 5 1,320 MCD A /063 1) M10 5 1,320 MCD A /063 1) M10 5 1,320 MCD A /063 1) M10 5 1,320 MCD A /063 1) M10 5 1,360 MCD A / M12x1,25 5 3,690 MCD B / M12x1,25 7 3,830 MCD A / M12x1,25 5 3,970 MCD B / M12x1,25 7 4,110 MCD A /096 2) M12x1,25 5 3,700 MCD B /096 2) M12x1,25 7 4,020 MCD A /096 2) M12x1,25 5 3,710 MCD B /096 2) M12x1,25 7 4,700 MCD E XXX/096 3) (M12x1,25) 4) 7 MCD A / M12x1,25 7 6,080 MCD A XXX/120 3) (M12x1,25) 4) 7 MCD B XXX/120 3) (M12x1,25) 4) 7 MCD A / M12x1,25 7 6,640 MCD A XXX/140 3) (M12x1,25) 4) 7 MCD B XXX/140 3) (M12x1,25) 4) 7 MCD A / M10 5 1,100 MCD A / M10 5 1,100 MCD A / M10 5 1,250 MCD A / M10 5 1,250 MCD A XXX/107 3) (M10) 5 MCD A XXX/107 3) (M10) 4) 5 MCD A XXX/107 3) (M10) 4) 5 MCD A XXX/107 3) (M10) 4) 5 MCD A / M8 5 0,310 MCD A / M8 5 0,350 MCD A / M8 5 0,350 MCD A / M8 5 0,350 MCD A / M8 5 0,350 MCD A / M8 5 0,390 MCD A XXX/078 3) 5 78 (M8) 4) 5 MCD A XXX/078 3) 7 78 (M8) 4) 5 MCD A XXX/078 3) (M8) 4) 5 V h m 14

17 Typ F m Max. průměr pouzdra H Svorníky a matice [kn] [mm] [mm] [kv] [kg] MCD A XXX/078 3) (M8) 4) 5 MCD A XXX/078 3) (M8) 4) 5 MCD A XXX/078 3) (M8) 4) 5 MCD A / M6 5 0,125 MCD A / M6 5 0,140 MCD A / M6 5 0,140 MCD A XXX/047 3) 3 47 (M6) 4) 5 MCD A XXX/047 3) 5 47 (M6) 4) 5 MCD A XXX/047 3) 7 47 (M6) 4) 5 MCD A / M14x1,5 7,260 MCD A XXX/180 3) (M14x1,5) 4) MCD B XXX/180 3) (M14x1,5) 4) MCD A / M14x1,5 6,760 MCD A XXX/160 3) (M14x1,5) 4) MCD B XXX/160 3) (M14x1,5) 4) MCD A XXX/140 3) (M14x1,5) 4) MCD B XXX/140 3) (M14x1,5) 4) MCD A XXX/120 3) (M14x1,5) 4) MCD B XXX/120 3) (M14x1,5) 4) MCD A / M14x1,5 7,260 MCD A XXX/180 3) (M14x1,5) 4) MCD B XXX/180 3) (M14x1,5) 4) MCD A / M14x1,5 6,760 MCD A XXX/160 3) (M14x1,5) 4) MCD B XXX/160 3) (M14x1,5) 4) MCD A XXX/140 3) (M14x1,5) 4) MCD B XXX/140 3) (M14x1,5) 4) MCD A XXX/120 3) (M14x1,5) 4) MCD B XXX/120 3) (M14x1,5) 4) MCD A / M12x1,25 5 3,350 MCD A / M12x1,25 5 3,370 MCD A XXX/102 3) (M12x1,25) 4) 5 V h m Přítlačné konstrukce 1) pro kapalinový chladič K2 typ ) pro kapalinový chladič K2 typ ) pro více součástek, dodávky bez svorníků nebo se svorníky v délkách podle specifikace zákazníka 4) doporučený svorník (matice) nejsou součástí dodávky Pevnostní třída 8.8 (kromě typu MCD 362, kde je 5.6) Klíč k typovému značení je uveden na straně

18 Přítlačné konstrukce pro jednostranné chlazení Přítlačné konstrukce Vlastnosti: Typy pro všechny součástky v kotoučovém pouzdru do průměru 63 mm Přítlačné síly do 15 kn Některé typy mají indikátor přítlačné síly Typ F m Max, průměr pouzdra H Svorníky a matice [kn] [mm] [mm] [kv] [kg] MCS A /063 3) M10 5 0,660 MCS A /063 3) M10 5 0,660 MCS A /063 3) M10 5 0,660 MCS A /063 3) M10 5 0,660 MCS A /063 3) M10 5 0,660 MCS A /063 3) M10 5 0,660 MCS B / M6 5 0,319 MCS A / M6 5 0,198 MCS A / M6 5 0,208 MCS A / M6 5 0,208 MCS B /047 1) M6 5 0,330 MCS B /047 1) M6 5 0,330 MCS B XXX/047 1) 2) 3 47 XX M6 5 0,291 MCS B XXX/047 1) 2) 5 47 XX M6 5 0,302 MCS B XXX/047 1) 2) 7 47 XX M6 5 0,302 MCS A / M6 5 0,194 MCS B / M6 5 0,316 MCS A / M6 5 0,205 MCS A / M6 5 0,205 MCS A / M6 5 0,200 V h m MCS A / M6 5 0,210 MCS A / M6 5 0,210 1) s vývodní podložkou a upevňovacím šroubem M8 2) pro závrtné svorníky, které nejsou součástí dodávky 3) obsahuje indikátor přítlačné síly Pevnostní třída šroubů M6 je 5.6 a u šroubů M10 je 8.8 Klíč k typovému značení je uveden na straně

19 Výkresy přítlačných konstrukcí MCS 351. A MCD 354. A MCS 353. A MCS 353. B Přítlačné konstrukce MCD 355. A (B) MCD 356. A (B) MCD 356. E MCD 360. A MCD 361. A MCD 362. A RECOMENDED ø 11 RECOMENDED ø 12 17

20 Přítlačné konstrukce MCD 358. A MCD 359. A MCD 358. B MCD 359. B MCD 370. A MCD 370. B 18

21 MCD 372. A Přítlačné konstrukce 19

22 Příslušenství Vlastnosti: Díly potřebné pro upevnění a elektrické připojení sestavy chladiče s výkonovou polovodičovou součástkou Náhradní díly do provozovaných PSU Příslušenství Výrobky: Vývodní podložky (viz str. 21) Hliníkové T-matice, čtyřhranné matice, pružné vložky (viz str. 21) Ploché nebo kulaté pletené propojky Montážní izolátory různých velikostí Přepěťové ochrany Kontaktní vložky TECOFOIL Vlastnosti: Snižují tepelný odpor přechodu mezi součástkou a chladičem Dlouhodobá stálost Dobrý elektrický kontakt Výrazně lepší tepelné vlastnosti než kontaktní vazelíny Kruhové vložky jsou určeny pro kotoučová pouzdra Obdélníkové vložky jsou určeny pro moduly Tloušťka vložky TECOFOIL je 0,08-0,12 mm Typ Rozměry Průměr otvorů Rozteč otvorů Pro pouzdro [mm] [mm] [mm] TECOFOIL 29 ф 29 4,0 1) P29 TECOFOIL 34 ф 34 4,0 1) P34 TECOFOIL 47 ф 47 4,0 1) P47 TECOFOIL 63 ф 63 4,0 1) P63 TECOFOIL 25 x x 38 4,3 2) 30 SOT 227 TECOFOIL 20 x x 94 6,3 2) TECOFOIL 30 x x 94 6,3 2) ) průměr otvoru pro centrální kolík 2) průměr otvorů pro připevňovací šrouby Po dohodě lze dodat kontaktní vložky ve tvarech a rozměrech podle požadavků zákazníka. 20

23 Výkresy příslušenství T matice M6 Matice čtyřhranná M8 Vývodní podložka typ 303 Vývodní podložka typ 302 Vývodní podložka typ 317 Pružná vložka Příslušenství Způsob uchycení matic v chladičích Vývodní podložka typ 316 T matice M6 Pružná vložka Matice M8 ČSN ČSN ČSN Pružná vložka Matice M8 ČSN ČSN Pružná vložka 21

24 Klíče značení Vzduchové chladiče M 150 typ Označení profilu Délka chladiče [mm] Číslo typu chladiče Doplňkové číslo (povrchová úprava chladiče) 0 bez úpravy 1 anodická oxidace, černá 2 anodická oxidace, přírodní kov Dodatky Přítlačná síla [kn] u chladičů profilu M Kapalinové chladiče K 2 typ Označení řady Typové číslo chladiče Přiřazení typu pouzdra 7 maximální průměr pouzdra 78 mm, maximální průměr dosedací plochy 47 mm 8 maximální průměr pouzdra 107 mm, maximální průměr dosedací plochy 63 mm Konstrukční varianta chladiče Přítlačné konstrukce MCD A /120 Charakteristika S jednostranné chlazení D oboustranné chlazení Konstrukční typ Přítlačná síla [kn] Konstrukční varianta Elektrická odolnost [kv] Rozteč svorníků [mm] Stahovací výška [mm] Maximální průměr pouzdra součástky [mm] 22

25 Symboly H m M m P h P max Q h R thha stahovací výška přítlačné konstrukce hmotnost utahovací moment výkon chladiče mezní ztrátový výkon průtok chladiva tepelný odpor chladič okolí R thch T c ΔT ha v h V h tepelný odpor pouzdro chladič (stykový) teplota pouzdra oteplení chladiče oproti okolí rychlost proudění chladiva izolační pevnost přítlačné konstrukce Dodatky 23

26

27

28 ČKD ELEKTROTECHNIKA, a.s. Kolbenova 936/5e Praha 9 Česká republika Tel.: Tel.: Fax: Web:
