1 TECHNICKÉ PODMÍNKY Termosmršťovací zkušebna Dle norem ASTM D4974, D5591 a EN , Účel zkoušky Slouží pro automatizované stanovení tepelného smršťování. Změna délky při dané napínací síle, nebo při konstantní délce změna síly. Tel/Fax: , mobil: /8

2 2, Princip zkoušky POLYMERTEST Zkušební vzorek je vystaven dané teplotě po zadanou dobu. Měří se změna délky, nebo síly. Test probíhá automaticky řízen PC zakázku. bez zásahu obsluhy. Software v češtině zhotoven na 3, Technické parametry Počet zkoušených vzorků Rozsah síly 12 ks 1 až 2000 cn Kalibrační závaží 10 N Přesnost měření menší než 0,2% do 2000 cn Rozlišení ( zobrazení ) 0,1 cn Zkušební teplota 45 C až 300 C Přesnost měření do 200 C ± 1% Přesnost měření 201 C až 300 C ± 1,5% Rozlišení ( zobrazení ) 0,1 C Rozložení teploty v topné peci u vzorků do 1% Tel/Fax: , mobil: /8

3 Chlazení Topné desky jsou v případě potřeby ochlazovány proudem, vzduchu. Délka do 500% Přesnost měření ± 0,1% Rozlišení ( zobrazení ) 0,1% Maximální předpětí Nulová šířka zkušební délky do 500 cn 250 mm 4, PC + Software PC WINDOW Software v češtině na zakázku ÚVODNÍ OBRAZOVKA Zaznamenává měřené hodnoty ( síla, délka a teplota ) a současně ovládá pohyblivé části zkušebny. Tel/Fax: , mobil: /8

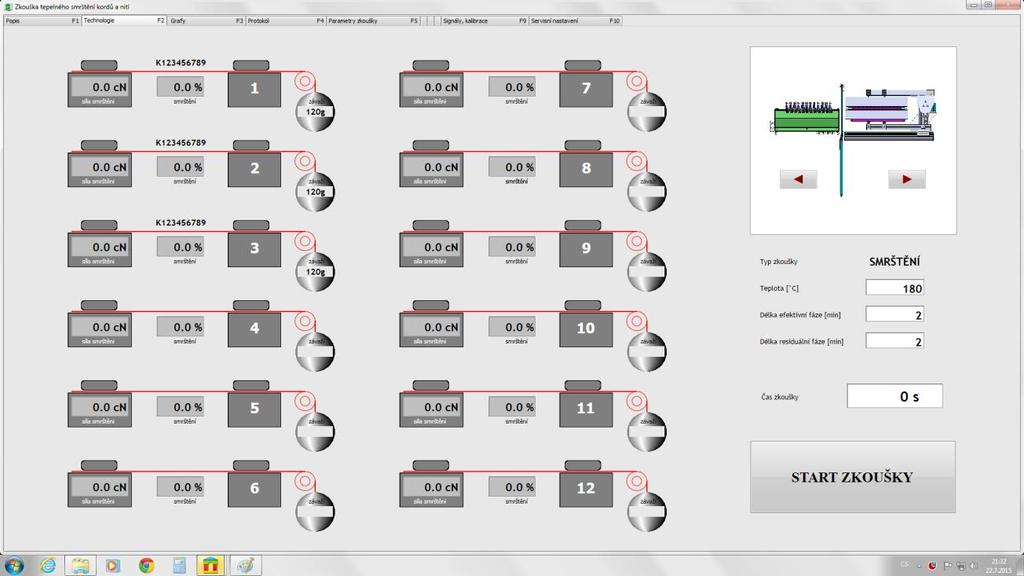

4 5, Postup při zkoušce Zkoušky jsou automatizovány. Obsluha upne zkušební vzorek (maximální počet 12 ks), nastaví na PC zvolenou variantu a zkušebna provede zadanou technologii. Nasouvání teplotních desek je automatické. Deska se posune do pracovní polohy. Po ukončení měření se opět zasune. A, Varianta konstantní délka Obsluha upne zkušební těleso do pevných čelistí. Levá čelist je opatřena tenzometrem. Při ohřevu nastává pnutí a tenzometr zaznamenává průběh síly. B, Varianta konstantní síla Levá čelist je pevná a vpravo je inkrementální snímač s kladkou. Kladka se otáčí vzhledem k prodloužení zkušebního vzorku vlivem teploty a software vše přepočítá na skutečnou změnu délky. 5,1 Obsluha nastaví požadované parametry: název vzorku, předpětí, teplotu atd a vybere druh zkoušky obrazovka F5. Tel/Fax: , mobil: /8

5 5,2 Přepne na obrazovku F2, zkontroluje nastavené parametry a zahájí měření stiskem tlačítka START ZKOUŠKY. 5,3 Zkušebna provede automaticky měření dle normy, průběh se zaznamenává do grafu viz. obrazovka F3. Tel/Fax: , mobil: /8

6 5,4 Po naměření jsou výsledky zobrazeny v pravé části obrazovky F5. Obsluha se rozhodne, zda výsledek zkoušky uložit, nebo smazat. 6, Servisní obrazovky ty slouží pro seřízení a kalibraci Tel/Fax: , mobil: /8

7 7, Kalibrace Obsluha kalibruje tenzometr. To provede tak, že obrazovce F9 v nezatíženém stavu vynuluje tenzometry. Poté je zatíží závažím 1000 cn a u každého stiskne tlačítko max. Cca Každé dvě hodiny kontroluje a v případě posunutí o více jak 2 cn stiskne v nezatíženém stavu u příslušné pozice tlačítko 0. 8, Bezpečnostní prvky reziduální rizika Zkušebnu smí obsluhovat pouze pracovník starší 18 let, který je pro příslušnou práci zaškolen, seznámen s bezpečnostními předpisy pro práci a bezpečnostními předpisy pracoviště. Ostatním osobám je přístup ke stroji zakázána uživatel je povinen učinit taková opatření, jimiž bude tato zásada zachována. Během provozu je nutné udržovat čistotu stroje, kontrolovat těsnost spojů. Obsluha musí pracovat pouze způsobem, který byl předveden a označen jako správný a bezpečný (používat ochranné pomůcky, nevypínat ochranná zařízení...). Tel/Fax: , mobil: /8

8 Zakázané způsoby práce: - Zasahovat za chodu stroje do pracovního prostoru ( v průběhu automatického cyklu zkoušky ) - Pracovat bez ochranných krytů - Pracovat s vyřazenými bezpečnostními zařízeními - Zasahovat do elektrického zařízení stroje, pokud se nejedná o osobu alespoň znalou. - zasahovat jakkoli do konstrukce bez vědomí dodavatele Reziduální rizika: Nebezpečí stlačení A, mezi dvířky a rámem při vysouvání a zasouvání dvířek. B, mezi topnými deskami a rámem při vysouvání a zasouvání topných desek. Nebezpečí popálení Topné desky mohou být vyhřáty až na 300 C, hrozí tedy možnost popálení. Obsluha tedy nesmí zasahovat do pracovního prostoru v době, kdy jsou zde topné desky. Bezpečnostní prvky A, Signalizace pohybu dveří, topných desek a přítomnost horkých topných desek. Při pohybu kontrolka bliká, při vysunutých topných deskách svítí. B, Bezpečnostní tlačítko STOP POJEZD. Slouží k zastavení pohybu dveří a topných desek. Po tisknutí se pohyb zastaví. Obsluha poté musí pomocí PC zasunout topné desky. To provede na obrazovce F2 stisknutí tlačítka v technologickém obrázku. Obdobné tlačítko je i pro vysunutí topných desek mimo zkoušku například při kalibraci. Název firmy: Ing.Bohdan Kadleček Třída Tomáše Bati 299, Zlín 4 CZ Zastoupení: Ing. Bohdan Kadleček Těšíme se na vzájemnou spolupráci. S pozdravem Ing. Bohdan Kadleček POLYMERTEST Tel/Fax: , mobil: /8
