1 Hi-Tech Hi-Tech PŘÍRUČKA PRO VÝBĚR A INSTALACI

2

3

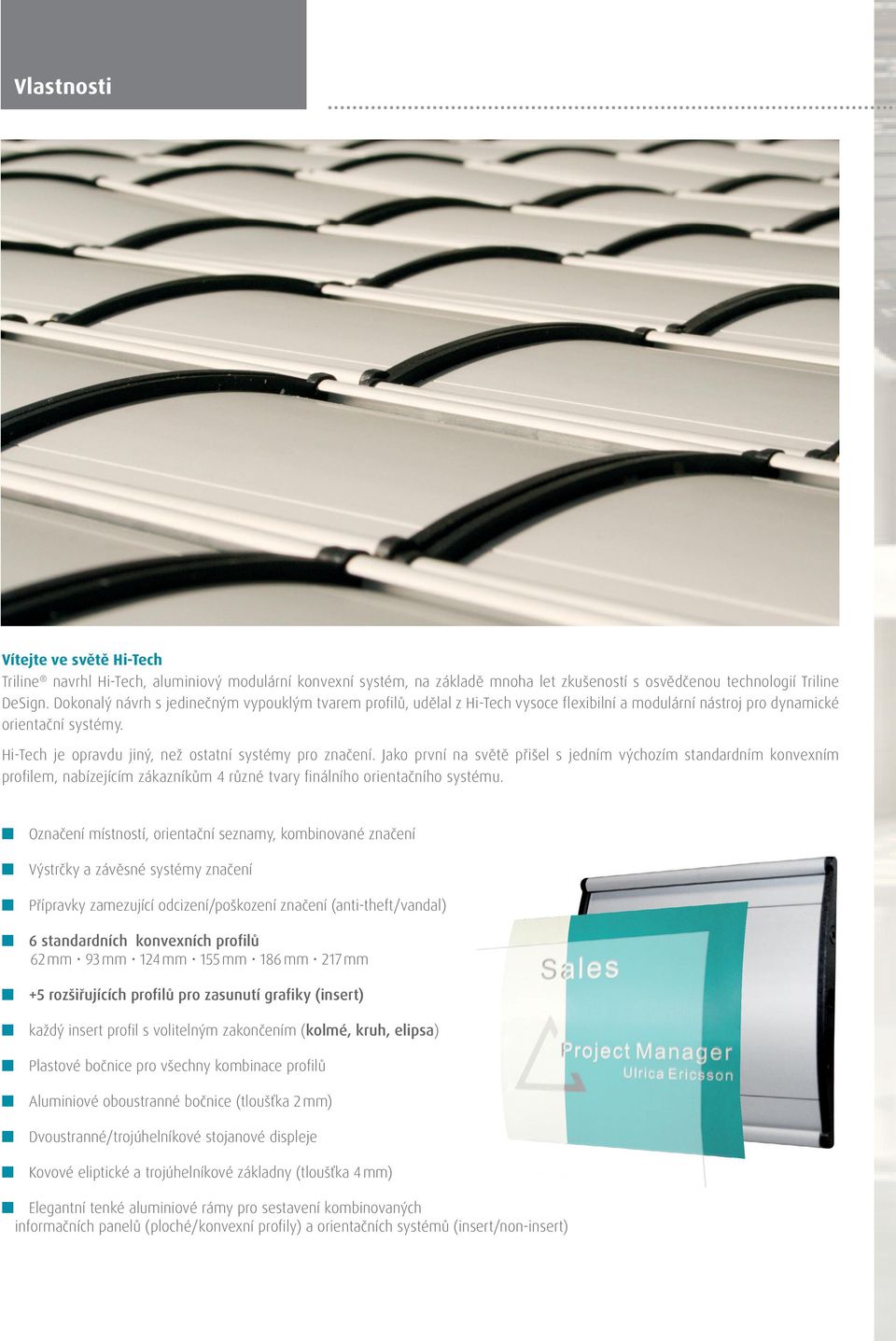

4 Vlastnosti Vítejte ve světě Hi-Tech Triline navrhl Hi-Tech, aluminiový modulární konvexní systém, na základě mnoha let zkušeností s osvědčenou technologií Triline DeSign. Dokonalý návrh s jedinečným vypouklým tvarem profilů, udělal z Hi-Tech vysoce flexibilní a modulární nástroj pro dynamické orientační systémy. Hi-Tech je opravdu jiný, než ostatní systémy pro značení. Jako první na světě přišel s jedním výchozím standardním konvexním profilem, nabízejícím zákazníkům 4 různé tvary finálního orientačního systému. Označení místností, orientační seznamy, kombinované značení Výstrčky a závěsné systémy značení Přípravky zamezující odcizení/poškození značení (anti-theft/vandal) 6 standardních konvexních profilů +5 rozšiřujících profilů pro zasunutí grafiky (insert) každý insert profil s volitelným zakončením (kolmé, kruh, elipsa) Plastové bočnice pro všechny kombinace profilů Aluminiové oboustranné bočnice (tloušťka 2 mm) Dvoustranné/trojúhelníkové stojanové displeje Kovové eliptické a trojúhelníkové základny (tloušťka 4 mm) Elegantní tenké aluminiové rámy pro sestavení kombinovaných informačních panelů (ploché/konvexní profily) a orientačních systémů (insert/non-insert)

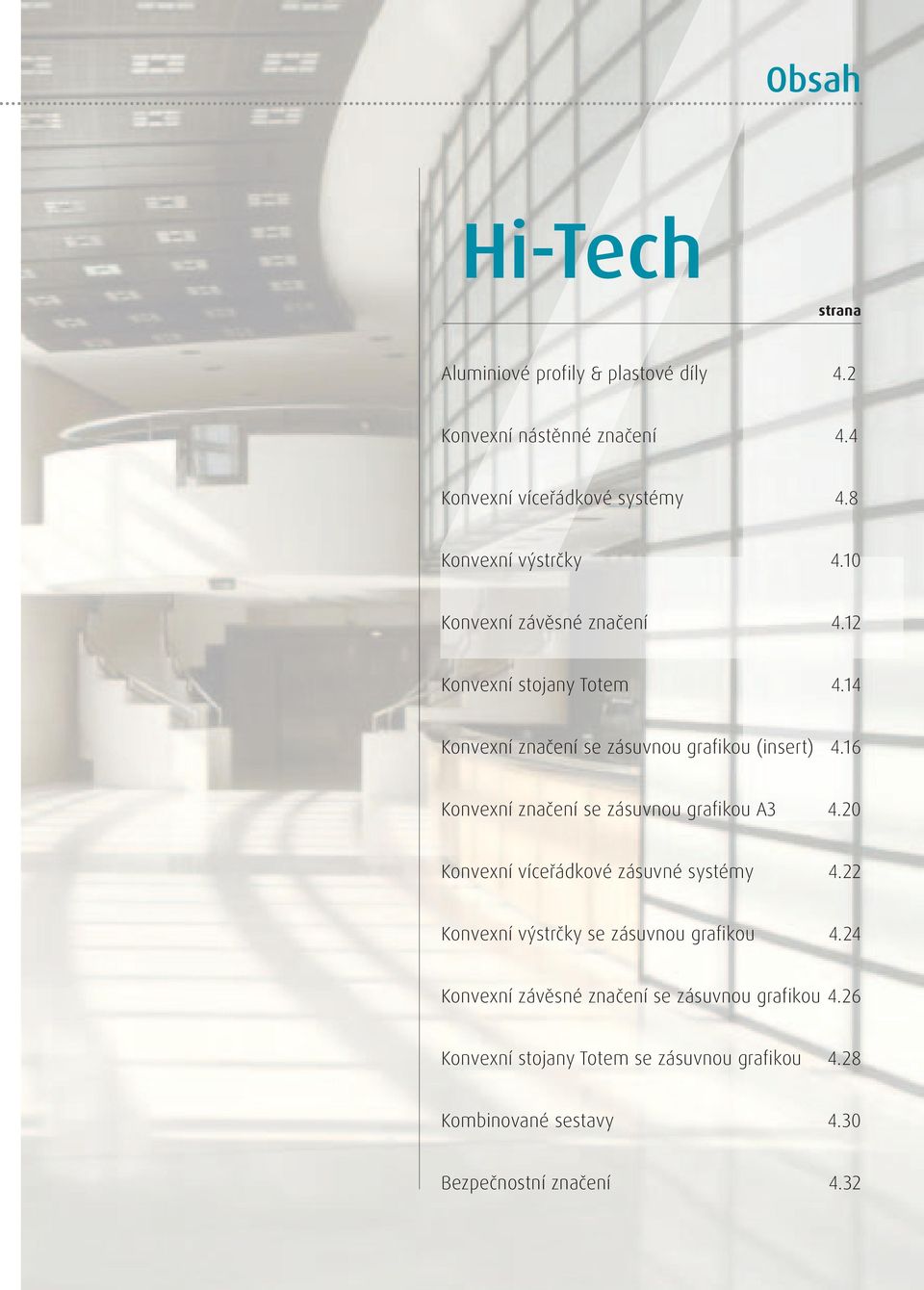

5 Obsah Hi-Tech strana Aluminiové profily & plastové díly 4.2 Konvexní nástěnné značení 4.4 Konvexní víceřádkové systémy 4.8 Konvexní výstrčky 4.10 Konvexní závěsné značení 4.12 Konvexní stojany Totem 4.14 Konvexní značení se zásuvnou grafikou (insert) 4.16 Konvexní značení se zásuvnou grafikou A Konvexní víceřádkové zásuvné systémy 4.22 Konvexní výstrčky se zásuvnou grafikou 4.24 Konvexní závěsné značení se zásuvnou grafikou 4.26 Konvexní stojany Totem se zásuvnou grafikou 4.28 Kombinované sestavy 4.30 Bezpečnostní značení 4.32

6 Hi-Tech Základní konvexní profily Tyto unikátní vypouklé aluminiové profily lze používat samostatně nebo je rozšířit o zásuvné profily, umožňující výměnné vložení tištěné, gravírované atd. grafiky. Konvexní profily mohou být také použity v kombinaci s plochými profily řady Triline při použití TLCLI-B a TLHTSF-S. Dodáváme je ve stříbrném eloxu (černý/zlatý eloxovaný povrch na objednávku) TLHT62-S TLHT93-S TLHT124-S TLHT155-S TLHT186-S TLHT217-S Rozšiřující zásuvné profily Nástěnné značení Rozšiřující zásuvné profily šířky 15,5 mm se nasouvají profilovým zámkem na boku do základních konvexních profilů. Dodáváme je ve 3 provedeních drážky pro zasunutí grafiky: kolmá, kruhová a eliptická. TLHTSFRA3-S TLHTSFS-S TLHTSFR-S TLHTSFE-S TLHTFIX: profil slouží pro robustní (anti-vandal) upevnění značení na stěny. TLHTSF: elegantní tenký profil tvoří rám rozsáhlých kombinovaných ukazatelů. TLHTFIX-S TLHTSF-S Dva speciální rozšiřující zásuvné profily dodáváme pro základní profil šířky. Promění ho v zásuvný profil šířky 297 mm (formát A3) TLHTSFEA3-S Krycí profil TLHTC: krycí profil pro všechny vypouklé profily (výstrčky/závěsné značení). TLHTC-S Spojky konvexních profilů TLHTFC25: spojka 25 mm pro výstrčkové značení (spojuje vypouklé profily až do ). TLHTFC25-S TLHTOPV: používá se k zakrytí otevřených mezer a/nebo definování vzdálenosti mezi profily. Lze jej zasunout také do tyče TLHTP26. TLHTOPV-S TLHTCON: oboustranná spojka pro vypouklé profily na výstrčkách nebo závěsném značení. Spojky pro rozšiřující zásuvné profily Oboustranný spojovací profil pro konvexní zásuvné profily. Dodává se ve třech tvarech zakončení (kolmé, kruhové, eliptické) pro výstrčky a závěsné značení. Výstrčková spojka TLHTCPWI: spojka pro všechny vypouklé profily v kombinaci s tyčí TLPR60 nebo výstrčkovým značením. TLHTCON-S TLHTCDS-S TLHTCDR-S TLHTCDE-S TLHTCPWI-S Tyč Kruhová tyč průměru 26 mm pro konstrukci oboustranného a trojúhelníkového značení. Tyč lze také použít jako spojovací profil pro výstrčky a závěsné značení profilů od. Rozšiřující zásuvný profil Totem a Rozpěrný profil Rozšiřující zásuvný profil profil změní základní profil šířky v zásuvný profil 297 mm (A3). Při jeho použití v Totemu lze pomocí Rozpěrného profilu změnit úhel mezi zásuvnými profily tak, že můžete vytvořit trojúhelník, čtyřúhelník nebo šestiúhelník. TLHTP26-S TLHTMWS-B TLHTMWA3-B 4.2

7 Aluminiové profily & plastové díly Plastové bočnice pro základní konvexní profily Bočnice z ABS pro boční ukončení vypouklého značení (např. na dveře). Číslo na konci označení udává šířku bočnice profilu. TLHTSE62 TLHTSE93 TLHTSE124 TLHTSE155 Barvy: černá nebo šedá. TLHTSE186 TLHTSE217 Plastové bočnice pro rozšířené zásuvné profily Bočnice z ABS pro boční ukončení vypouklých profilů doplněných rozšiřujícími profily pro zasunutí grafiky. TLHTSES TLHTSER TLHTSEE Dodáváme je: kolmé (šířka 93 až 248 mm), kruhové a eliptické (93 až 297 mm). Barvy: černá nebo šedá. Dvojité bočnice z aluminia Používají se pro boční ukončení výstrček a závěsných značení. Dodáváme je: stříbrně nebo černě eloxované, šířka 93 až 297 mm, tloušťka 2 mm. TLHTADE TLHTADES TLHTADER TLHTADEE Výstrčkové značení Základna z aluminia tloušťky 4 mm slouží pro upevnění konvexních profilů (v základním provedení i v provedení s rozšiřujícími profily pro zásuvnou grafiku. Velké otvory slouží pro neviditelné kotvení. Používají se v kombinaci s TLHTFC25-S nebo TLHTP26-S. Rozměry od do 297 mm, tloušťka 4 mm. TLHTADU Závěsný systém Spojky závěsného systému TLOPH jsou vyrobeny z aluminia, aby bezpečně odolávaly případnému požáru a umožnily snadnou údržbu nebo výměnu zavěšeného značení. Ocelové lanko průměru 1,5 mm má testovanou nosnost nejméně 160 kg. TLOPH 4.3

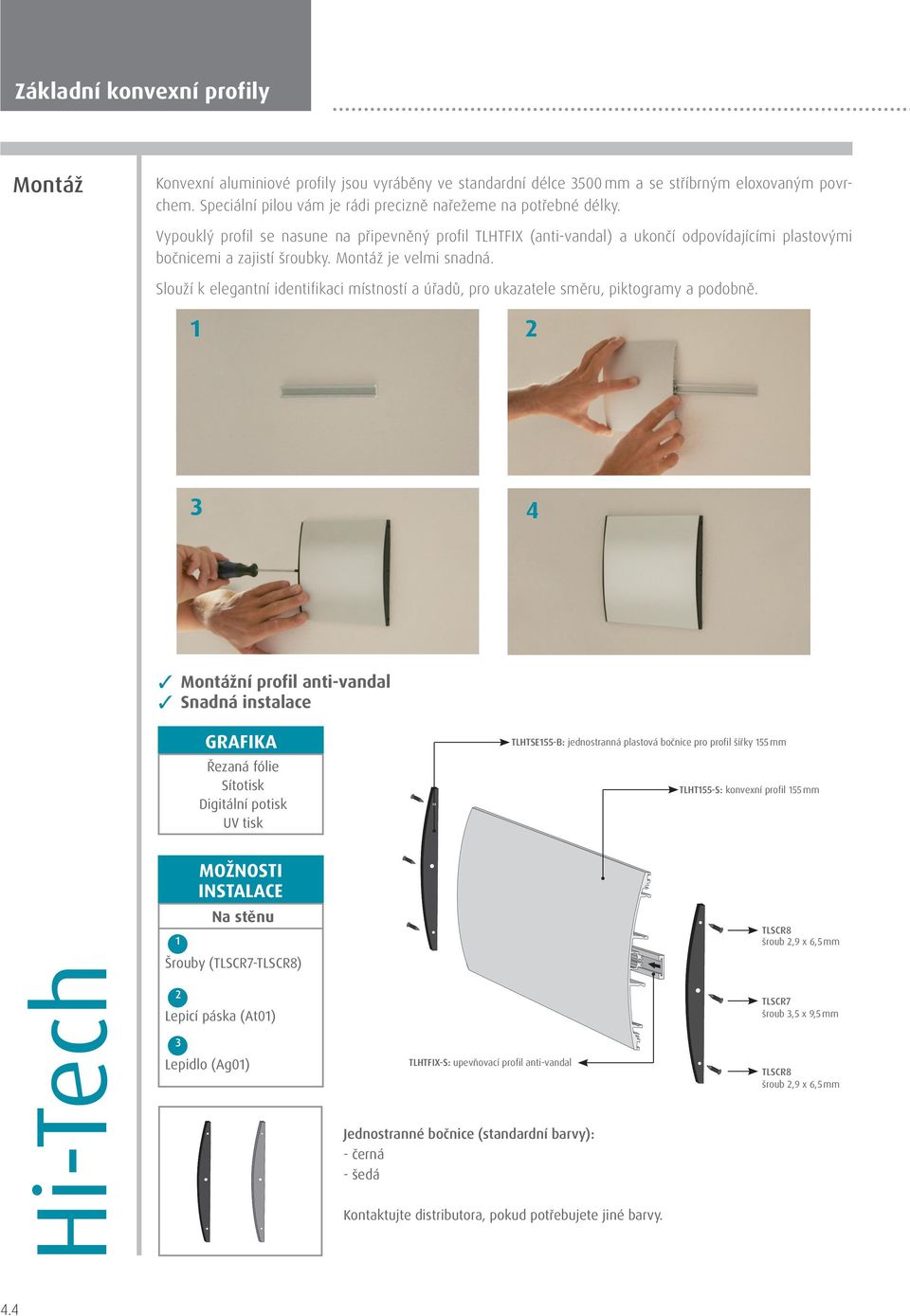

8 Základní konvexní profily Montáž Konvexní aluminiové profily jsou vyráběny ve standardní délce 3500 mm a se stříbrným eloxovaným povrchem. Speciální pilou vám je rádi precizně nařežeme na potřebné délky. Vypouklý profil se nasune na připevněný profil TLHTFIX (anti-vandal) a ukončí odpovídajícími plastovými bočnicemi a zajistí šroubky. Montáž je velmi snadná. Slouží k elegantní identifikaci místností a úřadů, pro ukazatele směru, piktogramy a podobně Montážní profil anti-vandal Snadná instalace GRAFIKA Řezaná fólie Sítotisk Digitální potisk UV tisk TLHTSE155-B: jednostranná plastová bočnice pro profil šířky TLHT155-S: konvexní profil MOŽNOSTI INSTALACE 1 Na stěnu TLSCR8 šroub 2,9 x 6,5 mm Šrouby (TLSCR7-TLSCR8) Hi-Tech 2 Lepicí páska (At01) 3 Lepidlo (Ag01) TLHTFIX-S: upevňovací profil anti-vandal Jednostranné bočnice (standardní barvy): - černá - šedá Kontaktujte distributora, pokud potřebujete jiné barvy. TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm 4.4

9 Nástěnné značení HW101 HW105 HW102 HW103 HW104 HW106 HW107 HW108 HW109 HW110 HW111 HW mm HW113 HW114 HW115 Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.5

10 Základní konvexní profily HW116 HW120 HW mm 50 mm HW117 HW mm HW118 HW mm HW119 HW mm HW125 HW126 HW127 Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.6

11 Nástěnné značení 400 mm 350 mm 300 mm HW128 HW129 HW130 HW131 HW mm HW133 HW134 A4 300 mm HW135 HW136 HW137 Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.7

12 Základní konvexní profily Montáž Konvexní aluminiové profily se jednoduše zaklapnou do TLCLI klipů, které byly předtím, upraveny na délku a zasunuty do bočních aluminiových rámů. Řešení zamezující odcizení (anti-theft): blokační plastový pin se zasune do TLCLI klipu. Slouží pro rozsáhlejší identifikaci místností, seznamy, směrové ukazatele a mnoho dalších Anti-theft GRAFIKA Řezaná grafika Sítotisk Digitální potisk UV tisk TLHT155-S: základní konvexní profil Hi-Tech 1 MOŽNOSTI INSTALACE Na stěnu Šrouby (TLSCR7-TLSCR8) 2 Lepicí páska (At01) 3 Lepidlo (Ag01) TLCLI Triline klip TLHTSF: tenký boční rámový profil 4.8

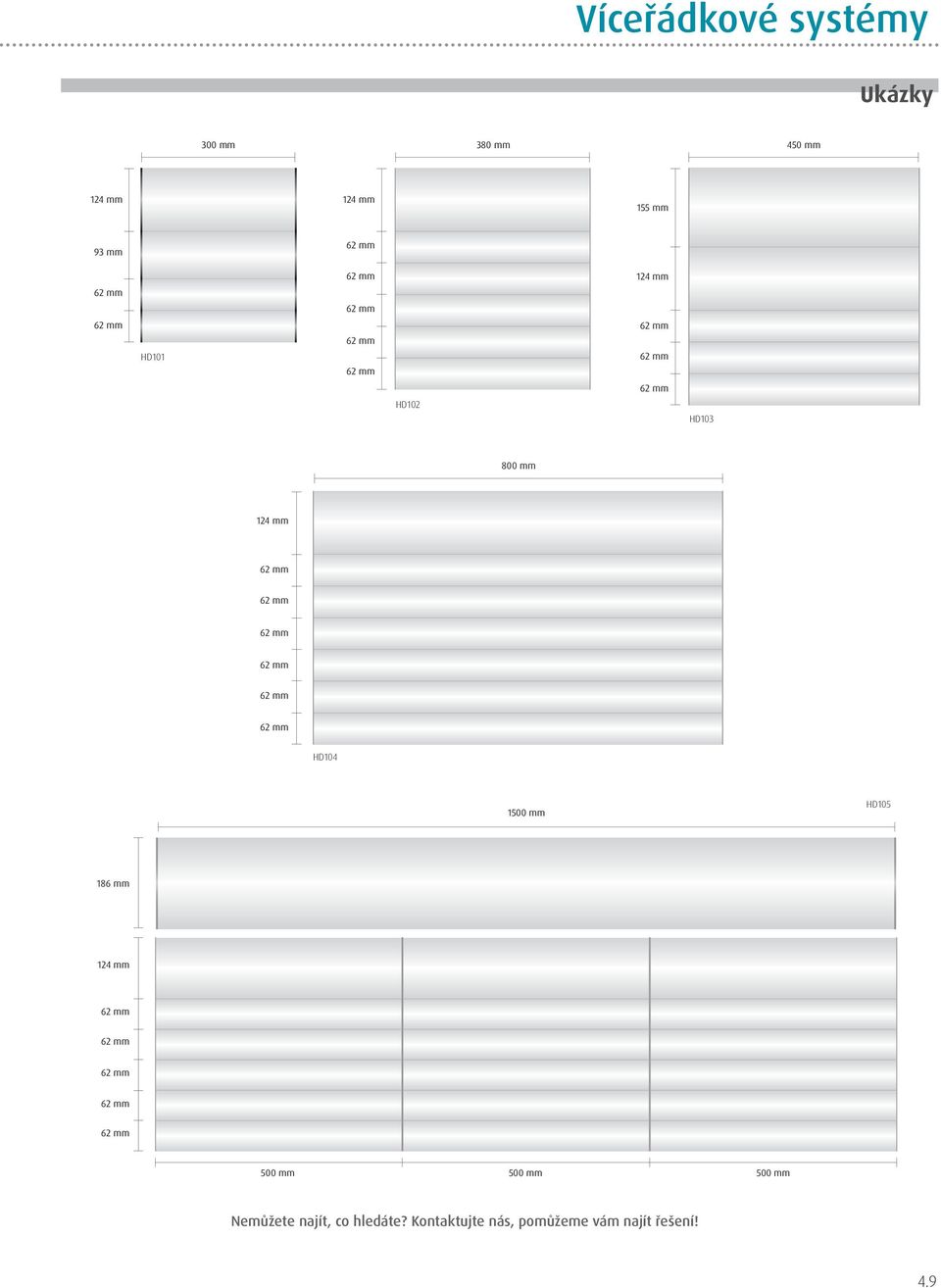

13 Víceřádkové systémy Ukázky 300 mm 380 mm 450 mm HD101 HD102 HD mm HD mm HD mm 500 mm 500 mm Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.9

14 Základní konvexní profily Montáž Připevněte tyč TLHTP26 k základně z aluminia TLHTADU šrouby TLSCR1, pak upevněte na stěnu 2 šrouby. Nasuňte konvexní profil na tyč. Uzavřete dole a nahoře krycím profilem TLHTC. Výstrčku uzavřete oboustrannou aluminiovou koncovkou tl. 2mm pomocí šroubů TLSCR8 (x4) a TLSCR7 (x2). Výstrčku můžete rozšířit spojovacím profilem TLHTCON. Slouží pro identifikaci místností, seznamy, směrové ukazatele a mnoho dalších Anti-theft TLHTADU155: Základna z aluminia (tloušťka 4 mm) GRAFIKA Řezaná grafika Sítotisk Digitální potisk UV tisk TLHT155: konvexní profil TLHTC: krycí profil Hi-Tech MOŽNOSTI INSTALACE Výstrčka Šrouby (TLSCR7-TLSCR8) TLHTP26: tyč kruhová 26 mm TLSCR8 šroub 2,9 x 6,5 mm TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm TLHTADE155 oboustranná bočnice z aluminia TLHTCON spojka konvexních profilů 4.10

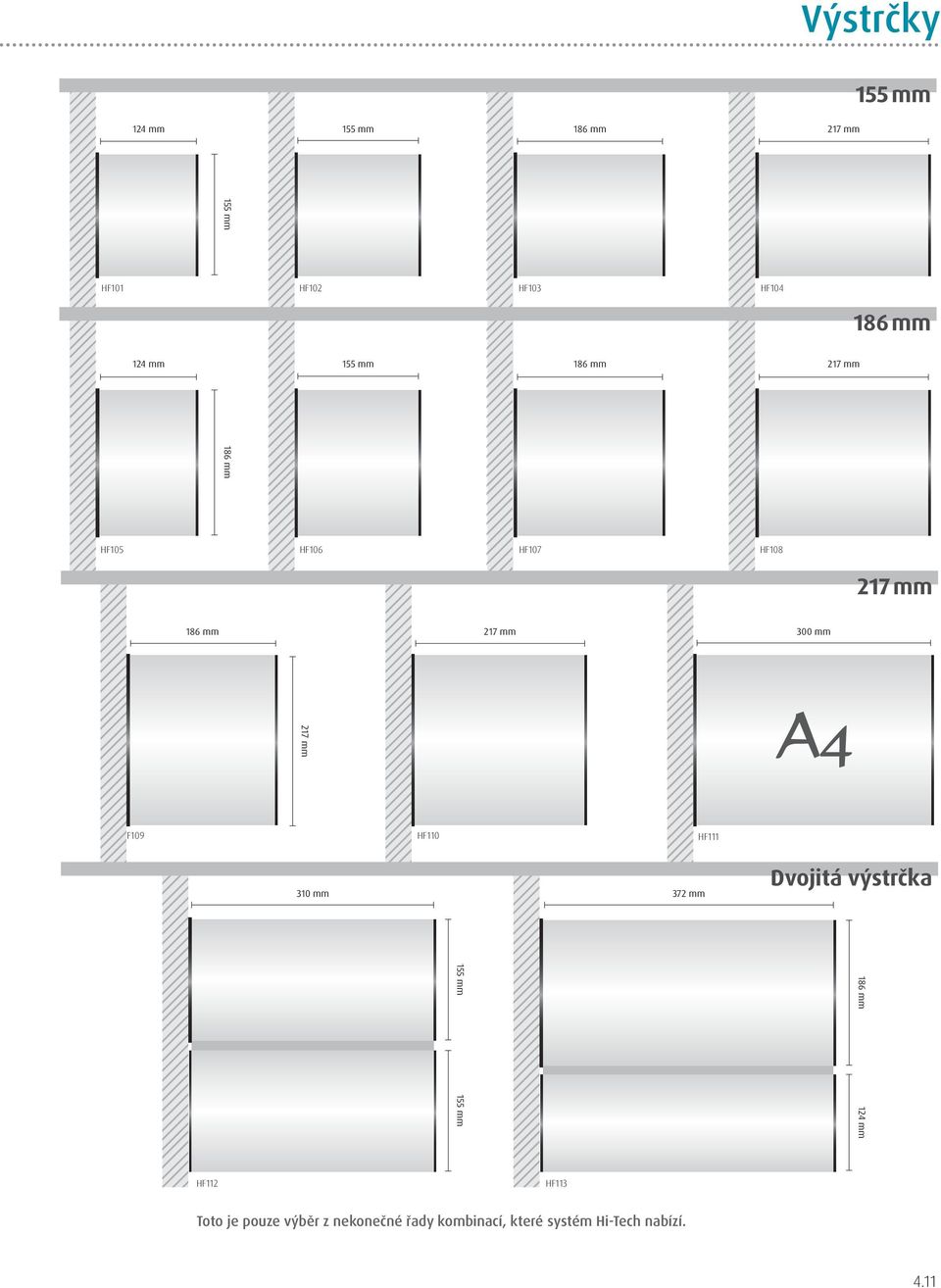

15 Výstrčky HF101 HF102 HF103 HF104 HF105 HF106 HF107 HF mm A4 HF109 HF110 HF mm 372 mm Dvojitá výstrčka HF112 HF113 Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.11

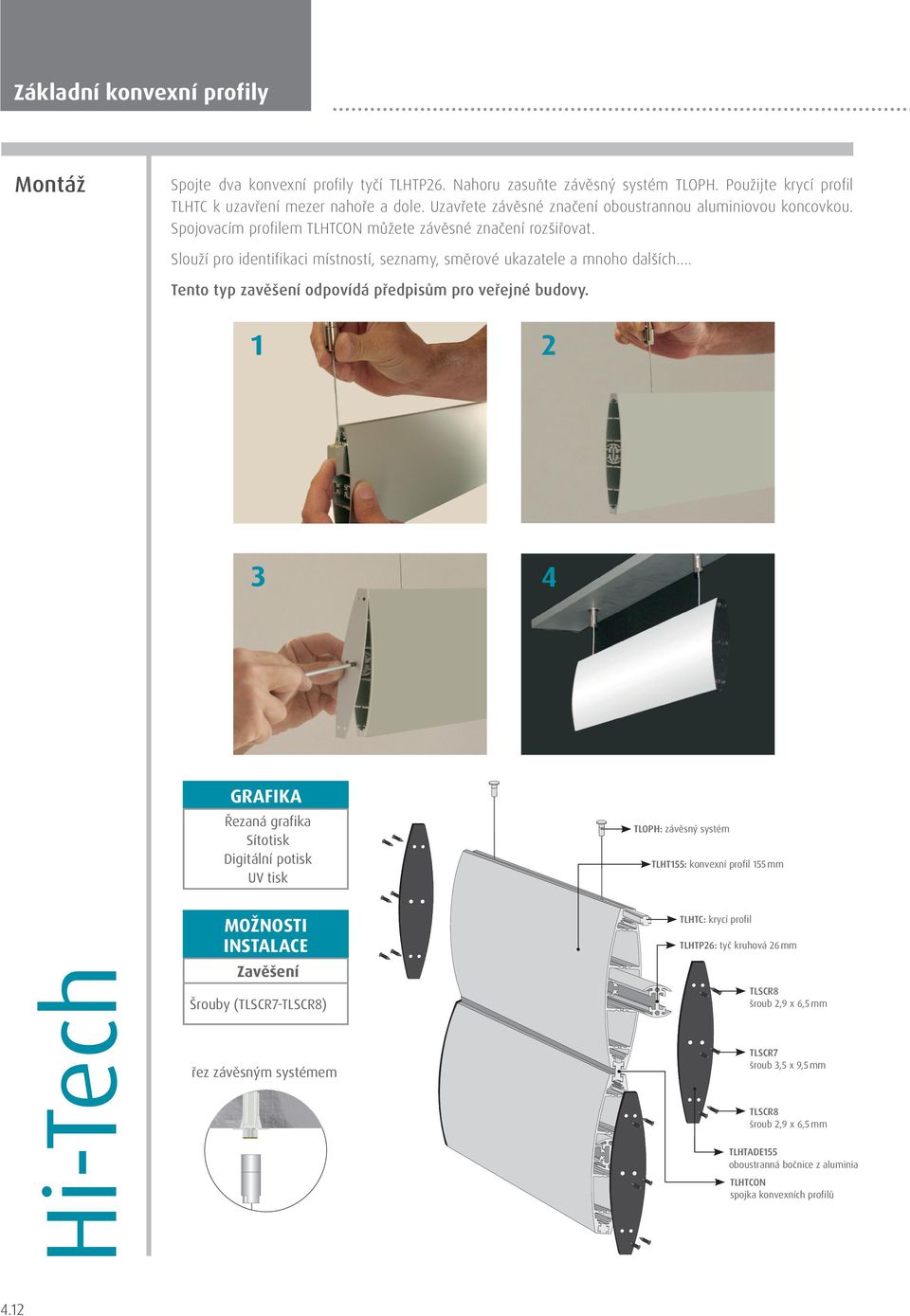

16 Základní konvexní profily Montáž Spojte dva konvexní profily tyčí TLHTP26. Nahoru zasuňte závěsný systém TLOPH. Použijte krycí profil TLHTC k uzavření mezer nahoře a dole. Uzavřete závěsné značení oboustrannou aluminiovou koncovkou. Spojovacím profilem TLHTCON můžete závěsné značení rozšiřovat. Slouží pro identifikaci místností, seznamy, směrové ukazatele a mnoho dalších... Tento typ zavěšení odpovídá předpisům pro veřejné budovy GRAFIKA Řezaná grafika Sítotisk Digitální potisk UV tisk TLOPH: závěsný systém TLHT155: konvexní profil Hi-Tech MOŽNOSTI INSTALACE Zavěšení Šrouby (TLSCR7-TLSCR8) řez závěsným systémem TLHTC: krycí profil TLHTP26: tyč kruhová 26 mm TLSCR8 šroub 2,9 x 6,5 mm TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm TLHTADE155 oboustranná bočnice z aluminia TLHTCON spojka konvexních profilů 4.12

17 Závěsné značení HS101 HS mm 500 mm HS102 HS mm 700 mm HS mm HS mm HS mm Double suspension 96 mm HS mm 600 mm HS109 Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.13

18 Základní konvexní profily Montáž Upevněte tyč TLHTP26 k eliptické základně šrouby TLSCR1. Nasuňte zvolené konvexní profily na tyč a krycím profilem TLHTC uzavřete mezery na obou bocích. Oboustranný totem uzavřete aluminiovou koncovkou a šrouby TLSCR7/(8x). TLSCR7: šroub 3,5 x 9,5 mm TLSCR8: šroub 2,9 x 6,5 mm TLHTADE186: oboustranná bočnice z aluminia TLHT186: konvexní profil TLHTP26: tyč 26 mm TLHTC: krycí profil Hi-Tech GRAFIKA Řezaná grafika Sítotisk Digitální potisk UV tisk MOŽNOSTI INSTALACE Samostatně stojící Šrouby 4.14

19 Totem Ukázky HT101 HT102 HT103 HT mm 1500 mm 1000 mm HT105 HT106 HT107 HT mm 2000 mm 1500 mm 1500 mm Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.15

20 Rozšiřující zásuvné profily Montáž Základní konvexní profil zasunete do upevněného profilu TLHTFIX (anti-vandal). Základní profil nyní můžete na obou stranách rozšířit některým ze tří zásuvných profilů v designu: kolmý, kruhový a eliptický. Uzavřete odpovídající plastovou koncovkou (kolmá 93 až 248 mm, kruhová a eliptická 93 až 297 mm). Ideální pro osobní značení, identifikaci místností, směrové ukazatele, bezpečnostní značení a mnoho dalších rozměry zásuvné grafiky profil šířka tloušťka TLHT93 TLHT124 TLHT155 TLHT186 TLHT217 TLHT mm 121 mm 151 mm 181 mm 212 mm 243 mm 1,75 mm max GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk Profil pro anti-vandal úpravu Snadná montáž TLHTSES155-B: plastová bočnice pro profil - kolmá TLHT124-S: základní konvexní profile TLHTSFS-S: rozšiřující zásuvný profil 15,5 mm - kolmý MOŽNOSTI INSTALACE 1 Na stěnu Šrouby (TLSCR7-TLSCR8) TLSCR8 šroub 2,9 x 6,5 mm Hi-Tech 2 Lepicí páska (At01) 3 Lepidlo (Ag01) TLHTFIX-S: profil pro upevnění na stěnu (anti-vandal) Bočnice pro rozšiřující zásuvné profily: - Černá - Šedá Kontaktujte svého distributora pro jiné barvy. TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm 4.16

21 Nástěnné značení HIW101 HIW106 HIW102 HIW103 HIW104 HIW mm HIW107 HIW111 HIW108 HIW109 HIW110 lmý 50 mm HIW112 HIW113 HIW114 HIW115 HIW mm 350 mm HIW117 HIW118 Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.17

22 Rozšiřující zásuvné profily HIW mm HIW120 HIW121 HIW mm 350 mm 300 mm HIW123 HIW124 HIW125 HIW126 HIW127 HIW128 HIW129 Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.18

23 Nástěnné značení A4 300 mm 400 mm HIW130 HIW131 HIW mm 248 mm HIW133 HIW mm HIW mm HIW136 HIW137 HIW

24 Rozšiřující zásuvné profily Montáž Z konvexního profilu TLHT217 a rozšiřujících zásuvných profilů TLHTSFRA3 nebo TLHTSFEA3 (kruhové nebo eliptické zakončení) můžete vytvořit zásuvné značení formátu A3 (šířka 297 mm, délka volitelná). Boky uzavřete plastovými bočnicemi. Snadná montáž. Elegantní, ale velmi jednoduchý systém značení. Ideální pro značení, které se v čase mění. Vloženou grafiku lze kdykoli vyměnit (celou nebo její část) při zachování rámu rozměry zásuvné grafiky profil šířka tloušťka TLHT mm 1,75 mm max. GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk Profil pro anti-vandal úpravu Snadná montáž TLHTSER297-B: plastová bočnice pro profil 297mm -kruh TLHT217-S: základní konvexní profil TLHTSFRA3-S: rozřšiřující zásuvný profil 40 mm -kruh 1 MOŽNOSTI INSTALACE Na stěnu TLSCR8 šroub 2,9 x 6,5 mm Šrouby (TLSCR7-TLSCR8) Hi-Tech 2 Lepicí páska (At01) 3 Lepidlo (Ag01) Bočnice pro rozšiřující zásuvné profily: - Černá - Šedá Kontaktujte svého distributora pro jiné barvy. TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm TLHTFIX-S Upevňovací profil anti-vandal 4.20

25 Nástěnné značení 297 mm 297 mm HA3W mm HA3W102 HA3W mm HA3W104 HA3W105 HA3W mm h A3 420 mm A3 HA3W108 HA3W107 Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.21

26 Rozšiřující zásuvné profily Montáž Konvexní aluminiové profily se nejprve rozšíří zvolenými zásuvnými profily a pak jednoduše zaklapnou do TLCLI klipů, které byly předtím, upraveny na délku a zasunuty do bočních aluminiových rámů TLHTSF. Řešení zamezující odcizení (anti-theft): blokační plastový pin se zasune do TLCLI klipu. Slouží pro rozsáhlejší identifikaci místností, seznamy, směrové ukazatele a mnoho dalších Anti-theft GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk TLHT124-S: základní konvexní profile TLHTSFS-S: rozšiřující zásuvný profil 15,5 mm - kolmý Hi-Tech 1 MOŽNOSTI INSTALACE Na stěnu Šrouby (TLSCR7-TLSCR8) 2 Lepicí páska (At01) 3 Lepidlo (Ag01) TLCLI Triline klip TLHTSF: tenký boční rám z aluminia 4.22

27 Víceřádkové systémy 300 mm 380 mm 450 mm HID101 HID102 HID mm HID mm HID mm 500 mm 500 mm Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.23

28 Rozšiřující zásuvné profily Montáž Upevněte tyč TLHTP26 k aluminiové základně TLHTADU (tloušťka 4 mm) šrouby TLSCR1, pak základnu upevněte na stěnu 2 šrouby. Nasuňte základní konvexní profil na tyč. Zasuňte rozšiřující zásuvný profil TLHTSF do základního profilu. Výstrčka je dokončena příslušnou oboustrannou 2 mm aluminiovou koncovkou (93 až 297 mm) fixovanou šrouby. Výstrčku můžete rozšířit oboustrannou spojkou TLHTCD (v designu odpovídajícím rozšiřujícím profilům: kolmý, kruhový nebo eliptický). Slouží pro identifikaci místností, seznamy, směrové ukazatele a mnoho dalších rozměry zásuvné grafiky profil šířka tloušťka TLHT93 TLHT124 TLHT155 TLHT186 TLHT217 TLHT248 TLHT mm 121 mm 151 mm 181 mm 212 mm 243 mm 294 mm 1,75 mm max. TLHTADU155-B: aluminiová základna tlošťky 4 mm pro profil - kolmý TLHT124-S: základní konvexní profile TLHTSFS-S: rozšiřující zásuvný profil 15,5 mm - kolmý TLHTP26: tyč kruhová 26 mm TLSCR8 šroub 2,9 x 6,5 mm Hi-Tech GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk MOŽNOSTI INSTALACE Výstrčka Šrouby (TLSCR7-TLSCR8) TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm TLHTADES155-B oboustranná bočnice alu, 2mm (kolmá) TLHTCDS-S oboustranná spojka (kolmá) 4.24

29 Výstrčky HIF101 HIF102 HIF103 HIF mm A4 HIF105 HIF106 HIF mm 248 mm 297 mm 420 mm 248 mm A3 297 mm HIF108 HIF mm 372 mm Dvojitá výstrčka HIF110 HIF

30 Rozšiřující zásuvné profily Montáž Nasuňte dva základní vypouklé profily na tyč TLHTP26. Nahoru a dolů přidejte rozšiřující zásuvná profil TLHTSF podle vaší volby a nasuňte závěsný systém TLOPH. Značení ukončete 2 mm oboustrannými bočnicemi odpovídajícího tvaru a velikosti. Spojkou TLHTCD můžete závěsné značení rozšířit. Slouží pro identifikaci místností, seznamy, směrové ukazatele a mnoho dalších... Tento typ zavěšení odpovídá předpisům pro veřejné budovy rozměry zásuvné grafiky profil šířka tloušťka TLHT93 TLHT124 TLHT155 TLHT186 TLHT217 TLHT248 TLHT mm 121 mm 151 mm 181 mm 212 mm 243 mm 294 mm 1,75 mm max. 4 5 TLHT124-S: základní konvexní profile Hi-Tech GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk MOŽNOSTI INSTALACE Zavěšení Šrouby (TLSCR7-TLSCR8) řez závěsným systémem TLHTSFS-S: rozřšiřující zásuvný profil 15,5 mm - kolmý TLOPH: závěsný systém TLSCR8 šroub 2,9 x 6,5 mm TLSCR7 šroub 3,5 x 9,5 mm TLSCR8 šroub 2,9 x 6,5 mm TLHTADES155-B oboustranná bočnice alu, 2mm (kolmá) TLHTCDS-S oboustranná spojka (kolmá) 4.26

31 Závěsné značení HIS mm HIS mm HIS mm HIS mm HIS mm 248 mm 297 mm 297 mm 248 mm HIS mm HIS mm Dvojité závěsné značení HIS mm HIS mm 4.27

32 Rozšiřující zásuvné profily Montáž Upevněte tři tyče TLHTP26 k trojúhelníkové základně šrouby TLSCR1. Zasuňte zvolené základní konvexní profily do tyčí a poté do základních profilů také vybrané rozšiřující zásuvné profily TLHTSF. Uzavřete trojúhelníkový totem trojúhelníkovou aluminiovou koncovkou (tloušťka 2 mm) pomocí šroubů TLSCR rozměry zásuvné grafiky profil šířka tloušťka TLHT93 TLHT124 TLHT155 TLHT186 TLHT217 TLHT248 TLHT mm 121 mm 151 mm 181 mm 212 mm 243 mm 294 mm 1,75 mm max. trojúhelníková bočnice TLSCR8: šroub 2,9 x 6,5 mm TLHTP26: tyč 26 mm TLHT186: konvexní profil Hi-Tech GRAFIKA Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk MOŽNOSTI INSTALACE Samostatně stojící Šrouby TLHTSFS-S: zásuvný profil 15,5 mm - kolmý trojúhelníková základna 4.28

33 Totem HIT101 HIT102 HIT103 HIT mm 297 mm 1500 mm 1500 mm 1000 mm HIT105 HIT106 HIT107 HIT mm 297 mm 2000 mm 2000 mm 1500 mm 1500 mm Nemůžete najít, co hledáte? Kontaktujte nás, pomůžeme vám najít řešení! 4.29

34 Rozšiřující zásuvné profily Montáž Konvexní aluminiové profily se jednoduše zaklapnou do TLCLI klipů, které byly předtím, upraveny na délku a zasunuty do bočních aluminiových rámů. Můžete v nich vytvořit libovolnou kombinaci plochých i vypouklých profilů z celé palety Triline (základních i s rozšiřujícím profilem). Grafika umožňuje kombinaci pevných částí s výměnnými. Slouží pro rozsáhlou identifikaci místností, seznamy, směrové ukazatele a mnoho dalších... Řešení zamezující odcizení (anti-theft): blokační plastový pin se zasune do TLCLI klipu GRAFIKA Řezaná grafika Sítotisk digitální potisk profilů UV tisk Potištěný papír + fólie Potištěný plast Laserem/mechanicky gravírovaný plast Akrylát Digitální tisk TLHTSFS-S: rozšiřující zásuvný profil 15,5 mm - kolmý TLHT124-S: základní konvexní profil TL62S-S: plochý zásuvný profil TL62-S: plochý profil TLHT124-S: základní konvexní profil Hi-Tech 1 MOŽNOSTI INSTALACE Na stěnu Šrouby (TLSCR7-TLSCR8) 2 Lepicí páska (At01) 3 Lepidlo (Ag01) TLHTSF: tenký boční profil TLCLI: Triline klip 4.30

35 Kombinované sestavy 380 mm 450 mm 500 mm HSP101 15,5 mm 15,5 mm HSP102 HSP mm 15,5 mm HSP mm HSP mm 372 mm 200 mm 460 mm 460 mm Toto je pouze výběr z nekonečné řady kombinací, které systém Hi-Tech nabízí. 4.31

36 Hi-Tech Montáž Bezpečnostní značení musí být navrženo a vyrobeno v souladu s požadavky a vlastnostmi prostředí, pro které je koncipováno. Piktogramy a symboly musí být jasné, srozumitelné a svými rozměry odpovídat architektonickým i požadavkům a bezpečnostním předpisům. TYPY ZNAČENÍ: - ZÁKAZY - STAV NOUZE - AKUTNÍ NEBEZPEČÍ - UPOZORNĚNÍ Hi-Tech - PREVENCE GRAFIKA Řezaná grafika Digitální tisk a potisk Gravírování laserem/mechanicky Braillovo písmo Sítotisk Na další straně najdete výběr z nekonečné řady kombinací, které Hi-Tech nabízí pro Bezpečnostní značení. 4.32

37 Bezpečnostní značení šířka x 1 šířka x 2 Na stěnu HE101 HE102 HE103 HE104 HE105 HE106 HE107 HE108 šířka x 1 šířka x 2 Výstrčky HE109 HE110 HE111 HE112 HE113 HE114 HE115 HE116 šířka x 1 šířka x 2 Závěsné HE117 HE118 HE119 HE120 HE121 HE122 HE123 HE
