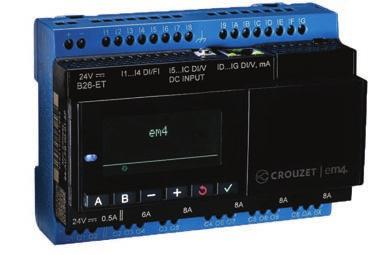

2 Malé automatizační moduly a příslušenství Crouzet OEM Automatic zastupuje na domácím trhu více než 40 světových výrobců komponent pro automatizaci. Jedním z klíčových dodavatelů je francouzská firma Crouzet a jeho výrobní program malých programovatelných automatů a souvisejících doplňků. Obr. 1 Millenium 3 Obr. 2 em4 Ethernet Millenium 3 je základní řada již dobře známých logických kontrolérů, které slouží k řízení nebo monitorování malých automatizačních systémů (zpravidla autonomních). Jedním automatem Millenium 3 lze nahradit v dané aplikaci množství časovačů, počítadel, kontrolních relé, logických hradel i složitějších přístrojů jako jsou například teplotní regulátory. Automat se vyrábí ve dvou verzích ekonomické Essential a softwarově bohatší Smart. Jak Smart, tak i Essential jsou dostupné v kompaktní a rozšířitelné variantě s účelně odstupňovaným počtem vstupů a výstupů (max. 30 vstupů/20 výstupů). Výstupy jsou reléové nebo polovodičové (PWM) a k dispozici je až 6 analogových 10bit vstupů. Programování je rychlé a intuitivní pomocí dedikovaného M3 softu v jazyku Ladder, FDB (funkční bloky) nebo SFC (sekvenční funkční diagram). K dispozici je rozsáhlá knihovna základních i speciálních funkcí (přímé připojení NTC snímačů teploty). Pro přehlednost a opakované použití lze funkce sdružovat do maker. Nano-PLC em4 je technicky pokročilejší řada se zaměřením na vzdálenou správu. Sérii tvoří 3 základní moduly s odlišnými úrovněmi komunikace. em4 alert komunikuje přes 3G síť (SIM dle vlastního výběru) a umožňuje zasílání upozornění alertů a řízení přes SMS a . em4 local je určen pro aplikace bez požadavku na vzdálený přístup, případně tam, kde stačí pouze připojení do lokální sítě přes RS485 Modbus. A nakonec nejnovější em4 Ethernet. Ethernetová verze, poslední model z em4 rodiny, umožňuje komunikovat po sběrnici s dalšími em4 Ethernet nebo jinými zařízeními (HMI, Millenium, ) přes protokol Ether- 74 srpen 2017

3 Obr. 3 TCP/IP Modbus síť 1) síť s připojenými zařízeními Client / Server 2) ovládání přes lokální síť: editace, simulace, ladění aplikace 3) možnost SCADy pro řízení v reálném čase net Modbus TCP/ IP, Client a Server. Možné je i periodické zasílání datalogů v csv formátu nebo alertů při výskytu důležité události na FTP nebo mail. Programovat lze přímo přes RJ45 port (případně přes doplňkový USB modul) a díky funkci Discovering se jednotlivé em4 přihlásí v em4 Softu bez jakékoli složité konfigurace portu nebo pomoci z IT. Základní moduly em4 (všechny verze) jsou napájeny 24VDC a mají 26 I/O. 4 vstupy jsou čistě digitální (až 60 khz) a dalších 12 vstupů lze softwarově konfigurovat jako digitální nebo analogové (12 bit, 0-10 V nebo 4-20 ma). K dispozici je 8 reléových výstupů a dva tranzistorové (PWM) pro velmi časté spínání. Další rozšíření je možné pomocí 2 modulů s 10 I/O analogovými nebo digitálními. Programování v em4 Softu, jež vychází ze zkušeností s Milleniem 3, je i nadále rychlé, jednoduché a intuitivní bez potřeby zvláštních znalostí. Díky rozšířené paměti em4 lze vytvářet rozsáhlé projekty o velikosti až 1000 funkčních bloků. Typické aplikace pro nano-plc em4 jsou například malé vodní čističky, veřejné osvětlení, vjezdové systémy pro automobily či osobní přístupové brány, UV filtrace, vytápění a ventilace budov a malé automatizační systémy (baličky, dopravníky, ). Pro jednodušší ovládání a názornější vizualizaci nejrůznějších stavů v grafickém prostředí nabízí Crouzet sérii dotykových displejů. Na výběr je ze dvou výkonových řad, kde Essential klade důraz především na cenovou dostupnost a Performance na výkon a výbavu. Dostupné jsou velikosti 4,3, a 10 se sběrnicemi RS232 a RS485. Kategorie Performance má navíc Ethernetové rozhraní, USB port, mechanicky odolnější konstrukci ve slim provedení a pokročilejší funkce připojení kamery přes USB, přehrávání AVI souborů, VNC server. Obr. 4 Možnosti komunikace s HMI srpen

4 Obě řady displejů lze programovat pomocí jednoho vývojového prostředí - Crouzet Touch softu. Jedná se o velmi intuitivní software s rozsáhlou knihovnou nejrůznějších grafických objektů. Software má připravené všechny potřebné protokoly pro snadné navázání spojení s Milleniem 3 i em4: Přímá komunikace s M3 přes programovací port Modbus RS485 protokol (drivery pro M3 i em4) Modbus TCP/IP protokol (drivery pro M3 i em4) Mnoho užitečných funkcí jako logování dat, makra, správa alarmů, atd. učiní z těchto dotykových zařízení velmi užitečné pomocníky pro práci s PLC Crouzet. OEM Automatic, spol. s r.o. Pražská 239, Zdiby Tel.: info@oem-automatic.cz Odborný nekomerční krátký článek/tip text 76 srpen 2017

5 Crouzet Touch panely pro & 6 kitů pro ideální řešení Vaší aplikace Výběrem některého z níže uvedených kitů získáte kompletní sestavu HMI a nano-plc se všemi kabely a softwarovým vybavením od francouzské firmy Crouzet. Pro jednodušší aplikace logické kontroléry Millinum 3 s ekonomickými displeji řady Essential CTP104 a CTP107 nebo výkonnějšími displeji řady Performance CTP104-E a CTP107-E. Pro náročnější aplikace technicky vyspělejší nano-plc em4 Ethernet s displeji Performance CTP107-E a CTP110-E. CTP104-E 4,3 CTP107-E CTP107-E CTP110-E 9, XD10R XD26R Ethernet Ethernet CTP107 CTP104 4,3 Kit obsahuje: + XD26R + XD10R HMI PLC em4/m3 Programovací a propojovací kabely Crouzet Touch Soft KONTAKT: Tomáš Hynek tomas.hynek@oem-automatic.cz OEM Automatic, spol. s r. o. Pražská 239, Zdiby
