1 Model Havlíčkova Brodu v měřítku 1:250

2 ,,Prohlašujeme, že jsme tuto práci vypracovali samostatně a použili jsme zdrojů, které citujeme a uvádíme v seznamu použitých zdrojů informací. V Havlíčkově Brodě dne Podpis

Bechyně: Bureš Luděk Kubíčková Žaneta Madej Jan Pertl Johan Štercová

3 Vypracovali studenti 4. ročníku oboru technického lycea na SPŠ stavební ak. St. Bechyně: Bureš Luděk Kubíčková Žaneta Madej Jan Pertl Johan Štercová Hana Vedoucí projektu: Mgr. Jan Ruml Osobní informace soutěžících Luděk Bureš Žaneta Kubíčková Jan Madej Johan Pertl Hana Štercová

Oblast Na Louži a Smetanovo náměstí Model zachycuje vzhled oblasti Smetanova náměstí a části Na Louži kolem roku 1955.

4 Oblast Na Louži a Smetanovo náměstí Model zachycuje vzhled oblasti Smetanova náměstí a části Na Louži kolem roku V průběhu sedmdesátých let došlo k demolici rodinných domků v této oblasti z hygienických důvodů a výstavby panelových domů a obchodního centra. Smetanovo náměstí Na Louži

Podklady k tvorbě modelu My jsme vycházeli z již předcházející práce našich

několika málo fotografií, malířské umělecké invence a také vzpomínek starší

5 Podklady k tvorbě modelu My jsme vycházeli z již předcházející práce našich bývalých spolužáků, kteří se zabývali počítačovou tvorbou mapující tyto části v programu ArchiCAD. I přes to, že od demolice uběhlo 30 let, je velmi zvláštní, že nebýt několika málo fotografií, malířské umělecké invence a také vzpomínek starší generace, zachovalo se jen málo podkladů o existenci těchto městských částí. Ukázky některých historických domů Počítačové zpracování domu

6 Důležité termíny při přípravě tvorby modelu Říjen a listopad konzultace s představiteli města Havlíčkův Brod - shánění mapových podkladů a počítačových animací jednotlivých objektů - tvorba mapových podkladů v programu ArchiCAD v měřítku 1:250 z roku 1955 před přestavbou Smetanova náměstí a čtvrti Na Louži - konzultace materiálů pro model s Ing. Arch. Hromadou Prosinec zajištění a nákup materiálu pro tvorbu terénu - tvorba terénu z kartonů a prvních domků v počítači pomocí programu ARCHICAD Leden konzultace u modelu s architektem Davidem Hromadou, Liborem Honzárkem a Tomášem Hermannem (představitelé za město Havlíčkův Brod) - schůzka s architektem Davidem Hromadou (vytvořil model města Lipnice nad Sázavou a další), seznámení s vytvářením domů z KAPA desek pomocí fasád vytištěných na samolepící fólii Únor, březen, duben pokračování práce na tvorbě terénu (vytváření vrstevnic), vytváření prvních modelů domů

7 konzultace u hotových zkušebních objektů z oblasti Smetanova náměstí s architektem Hromadou a radním Tomášem Hermannem Duben písemné zpracování dosud prováděných prací včetně fotodokumentace samostudium k ročníkové práci každý vytvořil 5 objektů tak, aby se daly umístit do terénu odevzdání ročníkových prací Říjen, listopad pokračování ve tvorbě modelů domů z oblasti Na Louži a Smetanova náměstí

Vytváření terénu Podkladní část je tvořena

postupně lepily kartony tloušťky 4mm, které v

m. Jednotlivé kartony se vyřezávaly podle

Ve výšce dané vrstevnice se vždy přilepila část

8 Vytváření terénu Podkladní část je tvořena dřevotřískovou deskou tloušťky 40mm, na kterou se postupně lepily kartony tloušťky 4mm, které v měřítku 1:250 ve skutečnosti dají vrstevnice po 1 m. Jednotlivé kartony se vyřezávaly podle vrstevnic a postupně se skládaly na sebe. Ve výšce dané vrstevnice se vždy přilepila část dané mapy, na které jsou zobrazeny půdorysy domů pro snadné umístění objektů do terénu.

Z důvodu velké tloušťky kartonů a spotřebovaného lepidla došlo po určité době k prohnutí podkladní desky, proto jsme museli dřevotřískovou desku vypodložit

Původní zpracování jednotlivých objektů bylo provedeno ve starší verzi ArchiCADu 9, proto docházelo v naší aktuální verzi k určitým nepřesnostem, například

9 Z důvodu velké tloušťky kartonů a spotřebovaného lepidla došlo po určité době k prohnutí podkladní desky, proto jsme museli dřevotřískovou desku vypodložit ocelovými výztužemi. Tvorba modelů domů Vytváření pohledů Nejdříve jsme museli získat pohledy daných domů z programu ArchiCAD 12. Původní zpracování jednotlivých objektů bylo provedeno ve starší verzi ArchiCADu 9, proto docházelo v naší aktuální verzi k určitým nepřesnostem, například jiná barva omítky a podobně. Tyto nepřesnosti jsme odstranili přepsáním výplní a přiřadili jsme co možná nejpřesnější odstín omítky podle původního vzhledu domu. Počítačové modely

Samotné lepení domů Základ celého domu je tvořen

jádrem z pěnové polyuretanové hmoty, oboustranně

lehké, snadno opracovatelné a mají vysokou

Na desku se nalepila fasáda daného domku vytištěná

10 Samotné lepení domů Základ celého domu je tvořen KAPA deskou - kvalitní sendvičové lehčené desky s jádrem z pěnové polyuretanové hmoty, oboustranně kryté vrstvou bílého kartonu, vysoce kvalitní, lehké, snadno opracovatelné a mají vysokou stabilitu. Na desku se nalepila fasáda daného domku vytištěná na samolepící folii usnadnění práce z důvodu snadnějšího a rychlejšího provádění. Tato samolepící folie se nalepila přímo na KAPA desku. Rohy domků se prováděly pomocí zářezů na jednotlivých stranách KAPA desky.

11 Střechy se tvořily ze čtvrtky, na které byly vytištěné textury střech. Komíny byly vytvořeny z proužků KAPPA desky (pruh 3 x 3mm) a výška komínu byla závislá na výšce střechy.

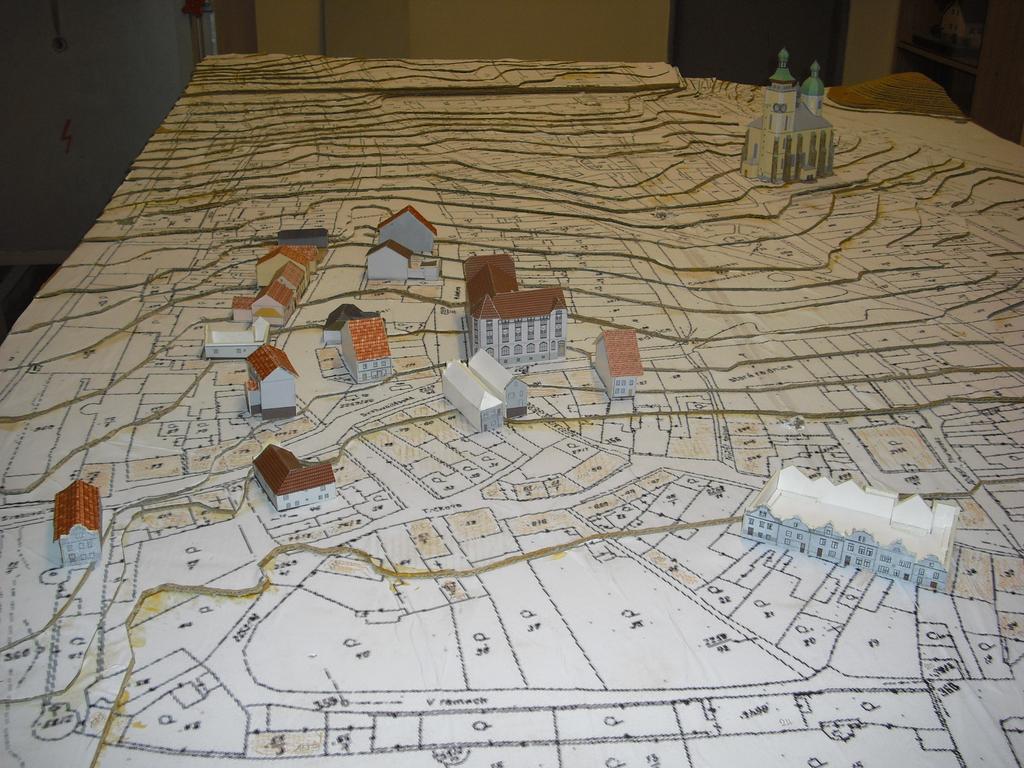

12 V současné době máme vybudovaný terén od řeky Sázavy až po část zvanou Pražská a máme vypracované téměř všechny modely domků z části na Louži a ze Smetanova náměstí.

Po dokončení všech objektů, pro které je připravený terén, bude nad celým modelem provedeno zakrytí krytem z plexiskla, z toho důvodu jsme vytvořili i model kostela, přestože se nenachází v námi

13 Po dokončení všech objektů, pro které je připravený terén, bude nad celým modelem provedeno zakrytí krytem z plexiskla, z toho důvodu jsme vytvořili i model kostela, přestože se nenachází v námi zmapované oblasti Na Louži a na Smetanově náměstí, ale je to z důvodu získání představy o celkové výšce kompletního modelu, neboť kostel bude nejvyšším místem a my budeme schopni nechat vyrobit kryt z plexiskla.

14 Do budoucna doufáme, že naše práce zaujme i mladší studenty, kteří v ní budou pokračovat a zmapují celou část města, ke které jsme my vytvořili terén.

15 Práce je velmi zdlouhavá, výroba každého modelu domu zabere i několik hodin, záleží na tvaru objektu a střechy. Z důvodu provedení počítačového zpracování v programu Archicad verze 9, ve které je vytvořeno Smetanovo náměstí a verze 10, ve které je zpracována oblast Na Louži jsme museli v Archicad 12 provést přepsání jednotlivých výplní, protože v námi použíté verzi Archicad 12 neodpovídali jednotlivé výplně skutečnosti. Dalším námi překonaným problémem bylo prohnutí dřevotřískové desky, který jsme vyřešili, jak už bylo zmíněno vyztužením pomocí ocelových nosníků.

16 Závěrem této práce bychom chtěli upozornit, že námi vytvořený projekt nezachycuje autentickou podobu, protože například k některým stavbám byla dochována pouze jedna fotografie a situační mapa. Hlavním cílem projektu je ukázat lidem, jak město vypadalo dřív a popřípadě jak by mohlo vypadat, pokud by došlo k rekonstrukci.

17 Seznam použitých zdrojů:
