E5AN/E5EN (96 96 mm a mm)

Rozměr: px
Začít zobrazení ze stránky:

Download "E5AN/E5EN (96 96 mm a 48 96 mm)"

Transkript

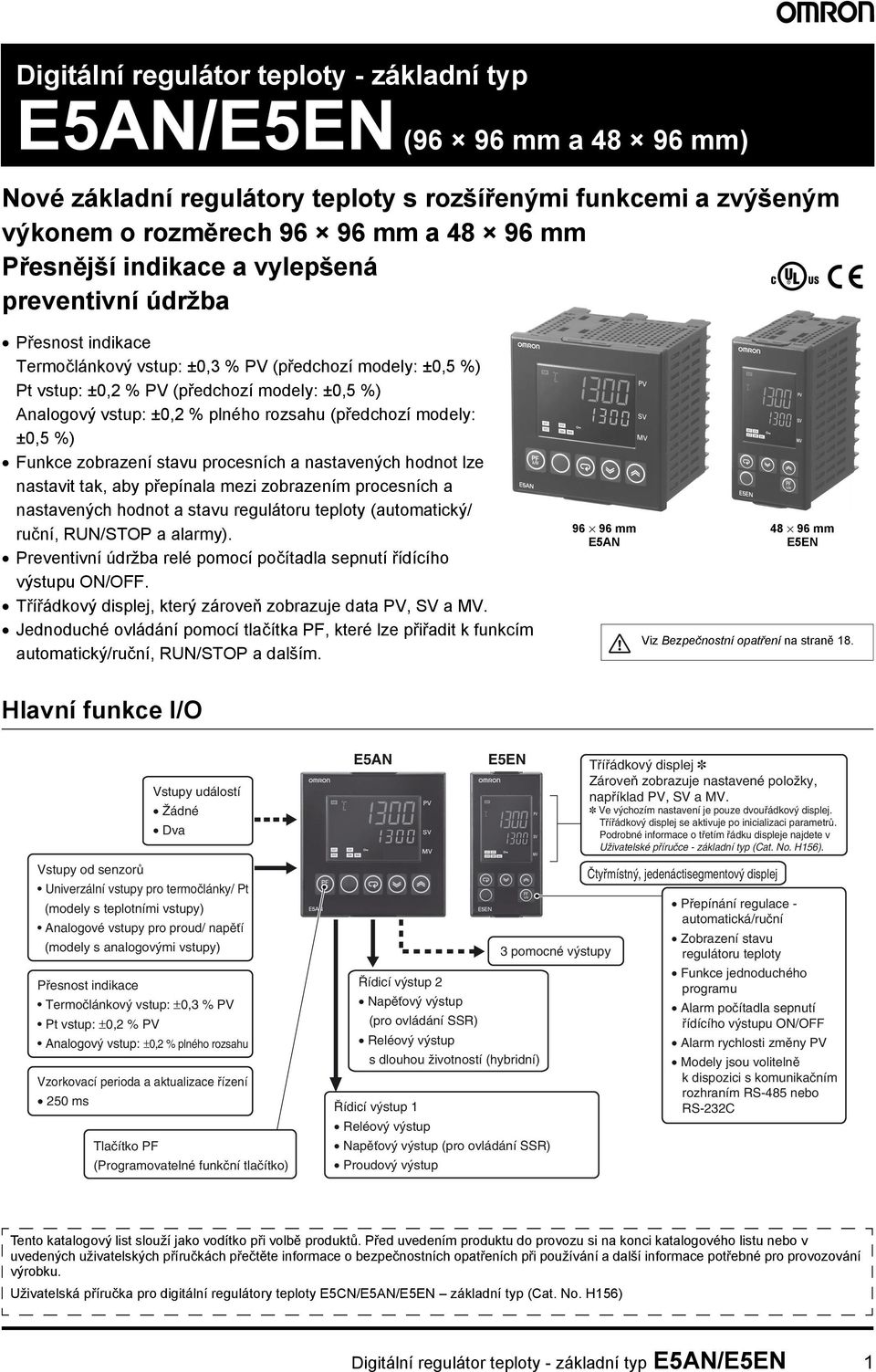

1 Digitální regulátor teploty - základní typ /E5EN (96 96 mm a mm) Nové základní regulátory teploty s rozšířenými funkcemi a zvýšeným výkonem o rozměrech mm a mm Přesnější indikace a vylepšená preventivní údržba Přesnost indikace Termočlánkový vstup: ±,3 % PV (předchozí modely: ±,5 %) Pt vstup: ±,2 % PV (předchozí modely: ±,5 %) Analogový vstup: ±,2 % plného rozsahu (předchozí modely: ±,5 %) Funkce zobrazení stavu procesních a nastavených hodnot lze nastavit tak, aby přepínala mezi zobrazením procesních a nastavených hodnot a stavu regulátoru teploty (automatický/ ruční, RUN/STOP a alarmy). Preventivní údržba relé pomocí počítadla sepnutí řídícího u /. Třířádkový displej, který zároveň zobrazuje data PV, SV a V. Jednoduché ovládání pomocí tlačítka PF, které lze přiřadit k funkcím automatický/ruční, RUN/STOP a dalším mm mm E5EN Viz Bezpečnostní opatření na straně 8. Hlavní funkce I/O Vstupy událostí Žádné Dva Vstupy od senzorů Univerzální vstupy pro termočlánky/ Pt (modely s teplotními vstupy) Analogové vstupy pro proud/ napěťí (modely s analogovými vstupy) Přesnost indikace Termočlánkový vstup: ±,3 % PV Pt vstup: ±,2 % PV Analogový vstup: ±,2 % plného rozsahu Vzorkovací perioda a aktualizace řízení 25 ms Tlačítko PF (Programovatelné funkční tlačítko) E5EN Řídicí 2 Napěťový s dlouhou životností (hybridní) Řídicí Napěťový Proudový 3 pomocné y Třířádkový displej Zároveň zobrazuje nastavené položky, například PV, SV a V. Ve výchozím je pouze dvouřádkový displej. Třířádkový displej se aktivuje po inicializaci parametrů. Podrobné informace o třetím řádku displeje najdete v Uživatelské příručce - základní typ (at. No. H56). Čtyřmístný, jedenáctisegmentový displej Přepínání regulace - automatická/ruční Zobrazení stavu regulátoru teploty Funkce jednoduchého programu Alarm počítadla sepnutí řídícího u / Alarm rychlosti změny PV odely jsou volitelně k dispozici s komunikačním rozhraním RS-485 nebo RS-232 Tento katalogový list slouží jako vodítko při volbě produktů. Před uvedením produktu do provozu si na konci katalogového listu nebo v uvedených uživatelských příručkách přečtěte informace o bezpečnostních opatřeních při používání a další informace potřebné pro provozování výrobku. Uživatelská příručka pro digitální regulátory teploty E5N//E5EN základní typ (at. No. H56) Digitální regulátor teploty - základní typ /E5EN

2 Výrobní řada řídicí 3 pomocné y Teplotní vstup /E5EN Základní typ Svorkovnice 2 řídicí y řídicí 3 pomocné y 3 pomocné y Analogový vstup 2 řídicí y 3 pomocné y Poznámka: Všechny modely lze použít k řízení ohřevu, chlazení a ohřevu/chlazení. Struktura číselného značení modelů Legenda číselného značení modelů Regulátory Řídicí R: Q: : Proudový Zásuvné moduly Funkce EN: Komunikační rozhraní RS-232 EN3: Komunikační rozhraní RS-485 AKB: Vstup událostí 2. Pomocné y 3: Tři y 3. Spálení topného tělesa/ porucha SSR, řídicí 2 nebo externí zdroj napájení pro senzor ESB Prázdné: Žádné Q: Řídicí 2 (napět'ový pro ovládání polovodičových relé SSR) Y: s dlouhou životností (hybridní) H: Detekce spálení topného tělesa/ poruchy SSR/ přetížení topného tělesa (T) HH: Detekce spálení topného tělesa/ poruchy SSR/ přetížení topného tělesa (Pro aplikace třífázového topení 2x T) P: Zdroj napájení pro senzor 4. Volitelný : Lze použít zásuvný modul. 5. Vstup T: Univerzální vstup pro termočlánky/ PT L: Analogový proudový/napět'ový vstup 6. Napájení Prázdné: až 24 V A D: 24 V A/D 7. Kryt svorek -5: S krytem svorkovnice 8. Verze N: K dispozici pouze u modelů vydaných od ledna roku 28 (Balení označeno značkou N6). Poznámka: Barva krytu je černá. Na požádání je k dispozici také bílá nebo stříbrná barva. 2 Digitální regulátor teploty - základní typ /E5EN

3 Informace pro objednání Regulátory se svorkovnicí Velikost /4 DIN (Š V H) Barva krytu Napájení Typ vstupu Pomocné y Černá až 24 V A 24 V A/D Termočlánek nebo odporový teploměr Analogový (proudový/ napět'ový) Termočlánek nebo odporový teploměr Řídicí Proudový Alarm topného tělesa Třífázový -R3HHTD-5-N Třífázový -Q3HHTD-5-N Poznámka: Alarm topného tělesa = detekce spálení topného tělesa + porucha SSR + přetížení SSR Poznámka: Aby byl kód pro objednání úplný, připojte k modelu napájecí napětí (tj. -R3T-5-N A-24 nebo -R3TD-5-N A/D24) Funkce Zdroj napájení senzorů Řídicí 2 odel -R3T-5-N -Q3T-5-N -3T-5-N -R3HT-5-N -Q3HT-5-N Třífázový -R3HHT-5-N Třífázový -Q3HHT-5-N Proudový Proudový Proudový Proudový Napájení senzorů Napájení senzorů Napět'ový Napět'ový Napět'ový Reléový s dlouhou životností Reléový s dlouhou životností -R3QT-5-N -Q3QT-5-N -3QT-5-N -R3YT-5-N -Q3YT-5-N -3YT-5-N -R3PT-5-N -Q3PT-5-N -R3L-5-N -Q3L-5-N -3L-5-N -R3HL-5-N -Q3HL-5-N -Q3YL-5-N -R3TD-5-N -Q3TD-5-N -3TD-5-N -R3HTD-5-N -Q3HTD-5-N Digitální regulátor teploty - základní typ /E5EN 3

4 E5EN Regulátory se svorkovnicí Velikost /8 DIN (Š V H) Barva krytu Napájení Typ vstupu Pomocné y Černá až 24 V A 24 V A/D Termočlánek nebo odporový teploměr Analogový (proudový/ napět'ový) Termočlánek nebo odporový teploměr Řídicí Proudový Alarm topného tělesa Třífázový E5EN-R3HHTD-5-N Třífázový E5EN-Q3HHTD-5-N Poznámka: Alarm topného tělesa = detekce spálení topného tělesa + porucha SSR + přetížení SSR Poznámka: Aby byl kód pro objednání úplný, připojte k modelu napájecí napětí (tj. E5EN-R3T-5-N A-24 nebo E5EN-R3TD-5-N A/D24) Funkce Zdroj napájení senzorů Řídicí 2 odel E5EN-R3T-5-N E5EN-Q3T-5-N E5EN-3T-5-N E5EN-R3HT-5-N E5EN-Q3HT-5-N Třífázový E5EN-R3HHT-5-N Třífázový E5EN-Q3HHT-5-N Proudový Proudový Proudový Proudový Napájení senzorů Napájení senzorů Napět'ový Napět'ový Napět'ový Reléový s dlouhou životností Reléový s dlouhou životností E5EN-R3QT-5-N E5EN-Q3QT-5-N E5EN-3QT-5-N E5EN-R3YT-5-N E5EN-Q3YT-5-N E5EN-3YT-5-N E5EN-R3PT-5-N E5EN-Q3PT-5-N E5EN-R3L-5-N E5EN-Q3L-5-N E5EN-3L-5-N E5EN-R3HL-5-N E5EN-Q3HL-5-N E5EN-Q3YL-5-N E5EN-R3TD-5-N E5EN-Q3TD-5-N E5EN-3TD-5-N E5EN-R3HTD-5-N E5EN-Q3HTD-5-N 4 Digitální regulátor teploty - základní typ /E5EN

5 Zásuvné moduly Název Funkce odel Komunikační rozhraní RS-232 E53-EN Komunikační modul Komunikační rozhraní RS-485 E53-EN3 Jednotka se vstupem událostí 2 vstupy událostí E53-AKB Příslušenství (objednává se samostatně) USB-kabel s převodníkem pro připojení kpočítači odel E58-IFQ Proudové transformátory (T) Průměr otvoru prům. 5,8 prům. 2, odel E54-T E54-T3 Kryt svorek Pro modely E5EN odel E53-OV6 Poznámka: Kryt svorkovnice je součástí balení modelů Podpůrný software -Thermo odel EST2-2-V4 Gumové těsnění Pro modely E5EN odel Y92S-P4 Y92S-P5 Poznámka: Gumové těsnění je součástí balení regulátoru. Digitální regulátor teploty - základní typ /E5EN 5

6 Technické údaje harakteristiky Napájení Rozsah provozního napětí Spotřeba energie Vstup Vstupní impedance etoda regulace Řídicí Pomocný Vstup události V číselném označení modelu není písmeno D: až 24 V A, 5/6 Hz Číselné označení modelu obsahuje písmeno D: 24 V A, 5/6 Hz; 24 V D 85 až % jmenovitého napájecího napětí až 24 V A: VA 24 V A/D: 5,5 VA (24 V A)/4 W (24 V D) odely s teplotními vstupy Termočlánek: K, J, T, E, L, U, N, R, S, B, W nebo PL II Platinový odporový teploměr: Pt nebo JPt Infračervený teplotní senzor: až 7, 6 až 2, 5 až 65 nebo 4 až 26 Napět'ový vstup: až 5 mv odely s analogovými vstupy Proudový vstup: 4 až 2 ma nebo až 2 ma Napět'ový vstup: až 5 V, až 5 V nebo až V Proudový vstup: max. 5 Ω, napět'ový vstup: min. Ω (Při připojování modelu ES2-HB použijte spojení :.) Regulace / nebo 2-PID (s automatickým laděním/ auto-tuning) ST-NO, 25 V A, 5 A (odporová zátěž), elektrická životnost: operací, minimální použitelné zatížení: 5 V, ma Výstupní napětí: 2 V D ±5 % (PNP), max. zátěžovací proud: 4 ma, S obvodem jištění proti zkratu: ax. zátěžovací proud 2 ma pro řídicí 2 Proudový 4 až 2 ma D/ až 2 ma D, zátěž: max. 6 Ω, rozlišení: přibližně s dlouhou-životností Počet ů 3 Technické parametry ů Počet vstupů 2 Technické údaje externího kontaktního vstupu ST-NO, 25 V A, 3 A (odporová zátěž), elektrická životnost: operací, napájecí napětí zátěže: 75 až 25 V A (stejnosměrnou zátěž nelze připojit), minimální použitelná zátěž: 5 V, ma, svodový proud: max. 5 ma (25 V A, 6 Hz) : ST-NO, 25 V A, 3 A (odporová zátěž), elektrická životnost: operací, minimální použitelné zatížení: 5 V, ma Kontaktní vstup: : max. kω, : min. kω Bezkontaktní vstup: : Zbytkové napětí: max.,5 V, : Svodový proud: max., ma Průchod proudu: přibl. 7 ma na kontakt Externí zdroj napájení 2 V D ± %, 2 ma, s ochranou proti zkratu pro senzor ESB Způsob Digitální tlačítky na čelním panelu segmentový digitální displej a samostatné indikátory (k dispozici je také 7segmentová emulace displeje) Výška znaků: : PV: 5,8 mm, SV: 9,5 mm, V: 6,8 mm; E5EN: PV:,8 mm, SV: 8, mm, V: 5,8 mm Způsob indikace Obsah třířádkového displeje: PV/SV/V, PV/SV/Vícenásobná nebo zbývající doba ohřevu Počet číslic: 4 pro PV, SV a V Pomocí vstupů událostí, tlačítek nebo sériové komunikace lze uložit a vybrat až čtyři žádané hodnoty Vícenásobná ( až 3). Přepínání Bank Nepodporováno. Ruční, regulace ohřevu/chlazení, náběh na zadanou hodnotu, další funkce alarmu, detekce spálení topného tělesa, 4 % AT, % AT, meze V, digitální filtr vstupu, samočinné ladění (self-tuning), posun Další funkce teplotního vstupu, Run/Stop, funkce ochrany, počítadlo sepnutí řídícího u /, výpočet druhé odmocniny, limit rychlosti změny V, logické operace, zobrazení stavu PV/SV, jednoduchý program, automatické koeficientu chlazení Okolní provozní teplota až 55 (bez kondenzace nebo námrazy), pro tříletou záruku: až 5 Okolní provozní vlhkost 25 až 85 % vzduchu Teplota při skladování 25 až 65 (bez kondenzace nebo namrzání) Ve výchozím je pouze dvouřádkový displej. Třířádkový displej se aktivuje po inicializaci parametrů (vyvolání výchozích ). Podrobné informace o třetím řádku displeje najdete v Uživatelské příručce základní typ (at. No. H56). 6 Digitální regulátor teploty - základní typ /E5EN

7 Vstupní rozsahy Termočlánek/Platinový odporový teploměr (universální vstupy) Typ vstupu Teplotní rozsah ( ) Platinový odporový teploměr Termočlánek Název Pt JPt K J T E L U N R S B W PL II , 2, Číslo Infračervený teplotní senzor až 7 6 až 2 5 až 65 4 až 26 Analogový vstup až 5 mv Podle měřítka lze používat tyto rozsahy: 999 až 9999 nebo 99,9 až 999,9 Stínovaná jsou výchozí. Platné normy pro typy vstupů: K, J, T, E, N, R, S, B: JIS , IE 584- L: Fe-uNi, DIN U: u-uni, DIN W: W5Re/W26Re, AST E JPt: JIS , JIS Pt: JIS , IE 75 PL II: Podle tabulek elektromotorické síly Platinel II BASF (dříve Engelhard) odely s analogovými vstupy Typ vstupu Proudový Napět'ový Technické údaje vstupů Rozsah Stínovaná jsou výchozí. 4 až 2 ma až 2 ma až 5 V až 5 V až V Podle měřítka lze používat tyto rozsahy: 999 až 9999, 99,9 až 999,9, 9,99 až 99,99 nebo,999 až 9,999 Číslo Digitální regulátor teploty - základní typ /E5EN 7

8 Alarmové y Každý alarm je možné nastavit na jeden z následujících 3 typů alarmu. Výchozí je 2: Horní mezní. Alarmům jsou přiřazeny pomocné y. Lze zadat také zpoždění zapnutí a vypnutí ( až 999 s). Poznámka: U modelů s detekcí spálení topného tělesa, poruchy SSR a nadproudu topného tělesa se pro OR použije alarm alarmu vybraného z následujících typů alarmů a alarmů spálení topného tělesa, poruchy SSR a nadproudu topného tělesa. hcete-li vytvořit pouze alarmu spálení topného tělesa, poruchy SSR a nadproudu topného tělesa pro alarm, nastavte typ alarmu na hodnotu (tj. žádná funkce alarmu). Nastavená Typ alarmu Funkce u alarmu Při kladném Alarm vypnut Výstup vypnut Horní a dolní mez 2 Horní mez 3 Dolní mez Rozsah horních a dolních mezí Horní a dolní mez s pohotovostní sekvencí 5 Horní mez s pohotovostní sekvencí Dolní mez s pohotovostní sekvencí Horní mez, absolutní Dolní mez, absolutní Absolutní horní meze s pohotovostní sekvencí Absolutní dolní meze s pohotovostní sekvencí LBA (pouze pro alarm ) Alarm rychlosti změny PV L L L H H H Při záporném. Při nastavených hodnotách, 4 a 5 lze horní a dolní mez nastavovat samostatně pro každý typ alarmu a jsou označeny L a H. 2. Nastavená :, alarm pro horní a dolní mez Případ L H H <, L > H < L Případ 2 L H H >, L < H > L 3. Nastavená : 4, rozsah horní a dolní meze Případ L H H <, L > H < L Případ 2 L H H >, L < H > L Případ 3 (vždy ) 4. Nastavená : 5, Horní a dolní mez s pohotovostní sekvencí Pro výše popsaný alarm pro horní a dolní mez Případ a 2 Vždy při překrytí hystereze horní a dolní meze. Případ 3: Vždy 5. Nastavená : 5, Horní a dolní mez s pohotovostní sekvencí Vždy při překrytí hystereze horní a dolní meze. H H L H L Případ 3 (vždy ) H H L H L L L H <, L < H <, L > H = L H >, L < H = L H <, L < H <, L > H = L H >, L < H = L 8 Digitální regulátor teploty - základní typ /E5EN

9 harakteristiky Termočlánek: (±,3 % indikované hodnoty nebo ±, větší z obou hodnot) ±max. číslice Platinový odporový teploměr: ±,2 % indikované hodnoty nebo ±,8, větší z obou hodnot) ± max. číslice Přesnost indikace Analogový vstup: ±,2 % celého rozsahu ±max. číslice Vstup T: ±5 % celého rozsahu ±max. číslice Přesnost přenosového ±max.,3 % celého rozsahu u Vliv teploty 2 Vstup pro termočlánky (R, S, B, W, PL II): (± % z procesní hodnoty nebo ±, větší z obou hodnot) ±max. číslice Vstup pro další termočlánky: (± % z procesní hodnoty nebo ±4, větší z obou hodnot) ±max. číslice 3 Vliv napětí 2 Platinový odporový teploměr: (± % z procesní hodnoty nebo ±2, větší z obou hodnot) ±max. číslice Analogový vstup: (± % celého rozsahu) ±max. číslice Vzorkovací perioda 25 ms vstupu odely s teplotním vstupem (termočlánek/ platinový odporový teploměr - univerzální vstup):, až 999,9 EU Hystereze (v krocích po, EU) 4 odely s analogovým vstupem:, až 99,99 % celého rozsahu (v krocích po, % celého rozsahu) Proporcionální pásmo (P) odely s teplotním vstupem (termočlánek/ platinový odporový teploměr - univerzální vstup):, až 999,9 EU (v krocích po, EU) 4 odely s analogovým vstupem:, až 999,9 % celého rozsahu (v krocích po, % celého rozsahu) Integrační čas (I) až 3999 s (v krocích po s) Derivační čas (D) až 3999 s (v krocích po s) 5 Perioda řízení,5, až 99 s (v krocích po s) Hodnota ručního resetu, až, % (v jednotkách po, %) Rozsah alarmu 999 až 9999 (poloha desetinné čárky závisí na typu vstupu) Ovlivnění odporu zdroje signálu Izolační odpor Dielektrická pevnost Odolnost Selhání proti vibracím Zničení Odolnost Selhání vůči otřesům Zničení Hmotnost E5EN Stupeň krytí Ochrana paměti Software pro Termočlánek: max., /Ω (max. Ω) Platinový odporový teploměr: max., /Ω (max. Ω) min. 2 Ω (při 5 VD) 2 3 V A, 5 nebo 6 Hz po dobu min (mezi svorkami s různým nábojem) až 55 Hz, 2 m/s 2 po dobu min. v každém ze směrů, Y a Z až 55 Hz,,75 mm, jednoduchá amplituda 2 hodin v každém ze směrů, Y a Z m/s 2, 3 cykly v každém směru, Y a Z 3 m/s 2, 3 cykly v každém směru, Y a Z Regulátor: přibl. 3 g, montážní úchytka: přibližně g Regulátor: přibl. 26 g, montážní úchytka: přibližně g Čelní panel: IP66, zadní část: IP2, svorky: IP Energeticky nezávislá pamět' (počet zápisů: krát) -Thermo, verze 4. nebo vyšší K dispozici na spodní straně regulátoru a E5EN. Port pro komunikaci s P Pro připojení počítače k regulátoru a E5EN je potřebný USB kabel s převodníkem E58-IFQ 6 Normy Schválení podle norem Vyhovuje normám Elektromagnetická slučitelnost UL 6-, SA 22.2 č. - EN 6- (IE 6-): Úroveň znečištění 2, kategorie proudového přetížení II Elektromagnetické rušení: EN 6326 Síla elektromagnetického pole vyzařované interference: EN 55 skupina, třída A Rušivé napětí na svorkách: EN 55 skupina, třída A ES: EN 6326 Odolnost proti elektrostatickým výbojům: EN 6-4-2: Odolnost proti elektromagnetickým polím: EN 6-4-3: Odolnost proti rušení rychlými elektrickými přechodovými jevy EN 6-4-4: Odolnost proti rušení ve vedení: EN 6-4-6: Odolnost proti elektrickým rázům: EN 6-4-5: Odolnost proti magnetickému poli sít'ového kmitočtu: EN 6-4-8: Odolnost proti poklesu nebo přerušení napětí: EN 6-4-:. Přesnost indikace termočlánků K v rozsahu 2 až 3, termočlánků T a N při max. teplotě a termočlánků U a L při jakékoli teplotě činí ±2 ±max. číslice. Přesnost indikace termočlánku B při max. teplotě 4 není určena. Přesnost indikace termočlánků B v rozsahu 4 až 8 činí max. ±3. Přesnost indikace termočlánků R a S při max. teplotě 2 činí ±3 ±max. číslice. Přesnost indikace termočlánků W činí ±,3 procesní hodnoty nebo ±3, přičemž platí větší z obou hodnot, ±max. číslice. Přesnost indikace termočlánků PL II činí ±,3 procesní hodnoty nebo ±2, přičemž platí větší z obou hodnot, ±max. číslice 2. Okolní teplota: až 23 až 55, Rozsah napětí: 5 % až % jmenovitého napětí 3. Termočlánek typu K při max. : max. ± 4. EU znamená Engineering Unit, tj. technická jednotka, a používá se jako jednotka pro měřítka. Pro teplotní senzor je technickou jednotkou nebo F. 5. Při zapnutí robustního ladění (robust tuning, RT) je diferenciální čas, až 999,9 (v krocích po, s). 6. Externí komunikaci (RS-232 nebo RS-485) a komunikaci prostřednictvím USB kabelu je možné používat současně. Digitální regulátor teploty - základní typ /E5EN 9

10 USB kabel s převodníkem Použitelný operační systém Použitelný software Windows 2, P nebo Vista Thermo ini, -Thermo verze 4. nebo vyšší Použitelné modely / E5EN/ E5N/ E5N-U/ -H/ E5EN-H/ E5N-H Norma pro rozhraní USB Odpovídá specifikaci USB.. Rychlost zařízení pro přenos dat Technické parametry konektorů Napájení Napájení Spotřeba proudu 384 bps Počítač: USB (zásuvný konektor typu A) Regulátor teploty: Port pro komunikaci s P (na spodní straně regulátoru) Napájení ze sběrnice (prostřednictvím USB z hostitelského regulátoru.) 5 V D 7 ma Okolní provozní teplota až 55 (bez kondenzace nebo námrazy) Okolní provozní vlhkost až 8 % Teplota při skladování Vlhkost vzduchu při skladování Nadmořská výška Hmotnost 2 až 6 (bez kondenzace nebo námrazy) až 8 % ax. 2 m přibližně g Poznámka: V osobním počítači musí být nainstalován ovladač. Viz informace o instalaci v provozní příručce pro USB kabel s převodníkem. Komunikace technické údaje Přenosové vedení způsob připojení Komunikace etoda synchronizace Protokol Přenosová rychlost Přenosový kód Délka datových bitů Délka stop bitů Detekce chyb Řízení toku Rozhraní Funkce opakovaného pokusu Vyrovnávací pamět' pro komunikaci Doba čekání na odezvu komunikace RS-485: Vícebodové RS-232: Dvoubodové RS-485 (dvouvodičové, poloduplexní) nebo RS-232 Asynchronní synchronizace ompoway/f, SYSWAY nebo odbus 2, 24, 48, 96, 92, 384 nebo 576 bps ASII 7 nebo 8 bitů nebo 2 bity Vertikální parita (žádná, sudá, lichá) Posloupnost kontroly rámců (Frame heck Sequence, FS) SYSWAY Kontrolní znak bloku (Block heck haracter, B) v protokolu ompoway/f nebo R-6 odbus Žádné RS-485, RS-232 Žádné 27 bajtů až 99 ms Výchozí: 2 ms Přenosovou rychlost, délku datových bitů a stop bitů i vertikální paritu lze nastavovat samostatně v úrovni komunikace. Jmenovité hodnoty proudového transformátoru (objednává se samostatně) Dielektrická pevnost V A po dobu min Odolnost proti vibracím 5 Hz, 98 m/s 2 Hmotnost Příslušenství (pouze E54-T3) E54-T: přibližně,5 g, E54-T3: přibližně 5 g Armatury (2) Objímky (2) Alarmy spálení topného tělesa, poruchy SSR a proudového přetížení topného tělesa Vstup T (pro detekci proudu topného tělesa) aximální proud topným tělesem Přesnost indikace vstupního proudu Rozsah alarmu spálení topného tělesa Rozsah alarmu detekce poruchy SSR 2 Rozsah alarmu nadproudu topného tělesa 3 odely s detekcí pro jednofázová topná tělesa: Jeden vstup odely s detekcí pro jednofázová nebo trojfázová topná tělesa: Dva vstupy 5 A A ±5 % celého rozsahu±max. číslice, až 49,9 A (v krocích po, A) inimální doba zapnutí pro detekci: ms, až 49,9 A (v krocích po, A) inimální doba vypnutí pro detekci: ms, až 49,9 A (v krocích po, A) inimální doba zapnutí pro detekci: ms. U alarmů spálení topného tělesa bude proud topného tělesa měřen tehdy, bude-li řídicí zapnut, přičemž přiřazený funkci Alarm se bude zapínat tehdy, pokud proud topného tělesa bude nižší než nastavená (tj. než proudu při zjištění spálení topného tělesa). 2. U alarmů poruchy polovodičového relé bude proud topného tělesa měřen tehdy, bude-li řídicí vypnut, přičemž přiřazený funkci Alarm se bude zapínat tehdy, pokud proud topného tělesa bude vyšší než nastavená (tj. než proudu při zjištění poruchy polovodičového relé). 3. U alarmů proudového přetížení bude proud topného tělesa měřen tehdy, bude-li řídicí zapnut, přičemž přiřazený funkci Alarm se bude zapínat tehdy, pokud proud topného tělesa bude vyšší než nastavená (tj. než proudu při zjištění přetížení topného tělesa). Křivka elektrické životnosti relé (referenční hodnoty) Životnost ( 4 operací) / E5EN 25 VA, 3 VD (odporová zátěž) cosφ = Spínací proud (A) Poznámka: K regulátorům s reléovými y s dlouhou životností nepřipojujte stejnosměrnou zátěž!!! Digitální regulátor teploty - základní typ /E5EN

11 Externí připojení (řídící pro spínání polovodičového relé) není elektricky oddělen od vnitřních obvodů. Při práci s uzemňovacím termočlánkem nepropojujte žádnou svorku řídícího u se zemí. Při připojení svorek řídícího u k zemi dochází vinou svodového proudu při měření teplot k chybám. (řídící 2 pro spínání polovodičového relé) je opatřen základní izolací pro oddělení od vnitřních obvodů. Za účelem ověření jakéhokoli jiného způsobu použití externího zdroje napájení senzoru ESB kontaktujte obchodního zástupce společnosti OR. Regulátory Zásuvné moduly až 24 V A 24 V A/D (bez polarity) Řídicí 25 VA, 5A (odporová zátěž) Napěťový 2 VD, 4 ma Proudový až 2 ma D 4 až 2 ma D Zátěž: max. 6 Ω Řídící 2 Napěťový 2 V D, 2 ma s dlouhou životností 25 VA, 3 A (odporová zátěž) Pomocný, 2, 3 Reléové y 25 V A, 3 A (odporová zátěž) Vstup napájení Řídicí Pomocný 3 Pomocný 2 Pomocný E53-EN RS-232 SD 2 RD 3 SG T T2 NEPOUŽITO NEPOUŽITO B Komunikace E53-EN3 RS-485 B (+) 2 A ( ) 3 + Řídící 2 - NEPOUŽITO A B NEPOUŽITO V NEPOUŽITO + ma E53-AKB Vstupy událostí 2 3 EV2 T/T2 EV Externí zdroj napájení 2 VD 2 ma - NEPOUŽITO NEPOUŽITO T Pt V ma teplotní analogový vstup vstup Alarm spálení topného tělesa, alarm zkratu topného tělesa, alarm přetížení topného tělesa nebo alarm stavu vstupu je přiřazen u, ke kterému je přiřazena funkce Alarm. Digitální regulátor teploty - základní typ /E5EN

12 Názvosloví E5EN Jednotka teploty Provozní indikátory Provozní indikátory SUB SUB2 SUB3 HA PV Displej č. Jednotka teploty SUB SUB2 HA SUB3 PV Displej č. SV Displej č. 2 SV Displej č. 2 OUT OUT2 STOP W ANU V Displej č. 3 Provozní indikátory OUT STOP OUT2 W ANU V Displej č. 3 Programovatelné funkční tlačítko/ tlačítko Auto/anual PF A/ Tlačítko Nahoru Tlačítko Dolů Tlačítko Režim Tlačítko Úroveň E5EN PF A/ Tlačítko Nahoru Programovatelné funkční tlačítko/ Tlačítko Auto/anual Tlačítko Úroveň Tlačítko Režim Tlačítko Dolů V továrním je pouze dvouřádkový displej. Třetí řádek displeje je aktivován, pokud jsou inicializovány parametry. Podrobné informace o třetím řádku displeje najdete v Uživatelské příručce základní typ (at. No. H56). Rozměry (jednotka: mm) Samostatná montáž Skupinová montáž 6 79,2 92 +,8 (96 počet jednotek 3,5) +, , Gumové těsnění ontážní úchytka Kryt svorek (E53-OV6) Velikost dutinky: 3,5 min ,8 Skupinová montáž neumožňuje vodotěsnou montáž. Doporučená tloušt'ka panelu je až 8 mm. ontáž do skupin ve svislém směru není možná. (Dodržujte předepsaný montážní prostor mezi regulátory.) hcete-li regulátor osadit vodotěsně, instalujte na regulátor gumové těsnění. Při montáži dvou nebo více regulátorů dbejte na to, aby okolní teplota nepřesáhla přípustnou provozní teplotu uvedenou v technických údajích. 2 Digitální regulátor teploty - základní typ /E5EN

13 E5EN Samostatná montáž Skupinová montáž 6 79,2 45 +,6 (48 počet jednotek 2,5) +, , min. 2 Skupinová montáž neumožňuje vodotěsnou montáž. Gumové těsnění ontážní držák Kryt svorek (E53-OV6) Velikost dutinky: 3,5 92 +,8 Doporučená tloušt'ka panelu je až 8 mm. ontáž do skupin ve svislém směru není možná. (Dodržujte předepsaný montážní prostor mezi regulátory.) hcete-li regulátor osadit vodotěsně, instalujte na regulátor gumové těsnění. Při montáži dvou nebo více regulátorů dbejte na to, aby okolní teplota nepřesáhla přípustnou provozní teplotu uvedenou v technických údajích. Příslušenství (objednává se samostatně) USB kabel s převodníkem E58-IFQ (2.) 25 LED (SD).765 Konektor USB (zásuvný, typ A) LED (RD) Sériový konektor Kryty svorek E53-OV6 (Obsahuje šest krytů.),2 3,2 44,8 Digitální regulátor teploty - základní typ /E5EN 3

14 Gumové těsnění Y92S-P4 (pro DIN 96 96) Y92S-P5 (pro DIN 48 96) Pokud dojde ke ztrátě nebo poškození gumového těsnění, objednejte jej samostatně. Použitím gumového těsnění lze dosáhnout krytí IP66. (V závislosti na provozním prostředí může dojít k opotřebení, smrštění nebo ztvrdnutí gumového těsnění. Proto se doporučuje jeho pravidelná výměna, aby se zajistila úroveň vodotěsnosti specifikovaná ve třídě IP66. Interval pravidelných výměn závisí na provozním prostředí. Ověřte si jej přímo v místě instalace. Za přibližný směrný údaj považujte interval jednoho roku. Společnost OR nepřebírá odpovědnost za úroveň odolnosti proti vodě, pokud zákazník neprovádí pravidelnou výměnu gumového těsnění.) ontáž gumového těsnění není potřebná, pokud není požadována vodotěsná konstrukce. Proudové transformátory E54-T ,8 prům. 5,8,5 2x, prům. 3,5 7,5 E54-T Procházející proud (Io) v závislosti na ním napětí (Eo) (referenční hodnoty) aximální trvalý proud topného tělesa: 5 A (5/6 Hz) Počet vinutí: 4±2 Odpor vinutí: 8±2 Ω V 5 Hz Výstupní napětí (Eo) V (ef.) mv kω Činitel zkreslení % 3% % E54-T3 3 prům. 2 prům. 2,36 Ω RL = Ω 9 µv Příslušenství k E54-T3 Armatura přibl. prům. 3 Objímka přibl. prům x, 3 (hloubka: 4) 3 Příklad zapojení Armatura Objímka Vodič ma A Průchozí proud (Io) A (ef.) E54-T3 Procházející proud (Io) v závislosti na ním napětí (Eo) (referenční hodnoty) aximální trvalý proud topného tělesa: 2 A (5/6 Hz) (aximální trvalý proud topného tělesa připojeného k regulátoru teploty OR je 5 A.) Počet závitů vinutí: 4±2 Odpor vinutí: 8±,8 Ω Výstupní napětí (Eo) V (ef.) V 5 Hz mv µv kω 5 Ω Ω 5 Ω RL = Ω Činitel zkreslení % 3% % (22) ma A Průchozí proud (Io) A (ef.) 4 Digitální regulátor teploty - základní typ /E5EN

15 Provoz Diagram úrovní Tento diagram znázorňuje všechny úrovně. hcete-li přejít do úrovně rozšířených funkcí a do kalibrační úrovně, musíte zadat hesla. Některé parametry nejsou zobrazeny (v závislosti na úrovně ochrany a provozních podmínkách). Přejdete-li z provozní úrovně do úrovně počátečního, regulace se zastaví. Základní typ Spuštění v ručním režimu. Spuštění v automatickém režimu. Napájení ZAPNUTO Ruční režim 3 Stiskněte tlačítko O nebo tlačítko PF po dobu alespoň s. 4 a-m Stiskněte tlačítko O po dobu alespoň 3 s, pokud je zobrazen údaj a-m. (a-m bude po uplynutí první sekundy blikat.) Provozní úroveň Tlačítko PF 5 Stiskněte tlačítko O na dobu kratší než s. Úroveň položek monitoru Úroveň Tlačítko PF 5 Stiskněte tlačítka O+ po dobu alespoň 3 s. (Po uplynutí první c sekundy bude displej blikat.) 25 Stiskněte tlačítka O+ po dobu alespoň s. Úroveň ruční regulace 4 Stiskněte tlačítko PF po dobu alespoň s. Regulace se zastaví. Stiskněte tlačítko O po dobu alespoň s. Úroveň výchozího Stiskněte tlačítko O po dobu alespoň s. c 25 Stiskněte tlačítko O na dobu kratší než s. Stiskněte tlačítko O po dobu alespoň 3 s. (Po uplynutí první sekundy bude displej blikat.) Úroveň komunikace Zadejte heslo, pokud je zobrazen údaj amov. (Nastavená 69) Ochranná úroveň Poznámka: Čas přechodu do úrovně ochrany můžete nastavit změnou hodnoty Doba pro přechod do úrovně ochrany. Úroveň rozšířených funkcí Zadejte heslo. Probíhá regulace Úroveň kalibrace 2 Regulace zastavena U některých modelů se nezobrazuje Změna úrovně. Do provozní úrovně se můžete vrátit provedením resetu software. 2. Z kalibrační úrovně nelze přecházet do jiných úrovní pomocí ovládacích tlačítek na čelním panelu. Toto je možné provést pouze tak, že se nejprve vypne napájení. 3. Z úrovně ruční regulace můžete pomocí ovládacích tlačítek přejít pouze do provozní úrovně. 4. Je-li parametr PF u regulátoru s tlačítkem PF (/E5EN) nastaven na A-. 5. Je-li parametr PF u regulátoru s tlačítkem PF (/E5EN) nastaven na PFDP. Zobrazení chyb (odstraňování poruch) Vyskytne-li se chyba, zobrazí se na displeji č. chybový kód. Podle tohoto chybového kódu proveďte potřebná opatření (viz následující tabulka). Displej č. Význam Opatření s.err (S. Err) e333 (E333) e (E) hyba vstupu hyba A/D převodníku hyba paměti Zkontrolujte, zda jsou vstupy správně zapojeny, zda nejsou odpojeny nebo zkratovány a zda jsou použity vstupy správného typu. Vypněte napájení a poté je opět zapněte. Zůstane-li obsah displeje nezměněn, je nutno provést opravu regulátoru. Obnoví-li se normální obsah displeje, může být pravděpodobnou příčinou externí rušení, které nepříznivě ovlivňuje funkci regulačního systému. Zkontrolujte, zda nedochází k externímu rušení. Vypněte napájení a poté je opět zapněte. Zůstane-li obsah displeje nezměněn, je nutno provést opravu regulátoru. Obnoví-li se normální obsah displeje, může být pravděpodobnou příčinou externí rušení, které nepříznivě ovlivňuje funkci regulačního systému. Zkontrolujte, zda nedochází k externímu rušení. Stav při chybě Řídicí Výstup alarmu Funkce jako při (Vypnut) překročení horní mezní hodnoty. (Vypnut) (Vypnut) (Vypnut) (Vypnut) Poznámka: Pokud vstupní překročí mezní zobrazitelnou hodnotu (-999 až 9999), třebaže je v regulovatelném rozsahu, pod údajem -999 se zobrazí symbol a nad údajem 9999 se zobrazí symbol. Řídicí i alarmu budou i za těchto podmínek fungovat normálně. Podrobné informace o rozsahu regulace naleznete v Uživatelské příručce pro digitální regulátory teploty E5N//E5EN - základní typ (at. No. H56). Tyto chyby se zobrazí pouze tehdy, jsou-li zobrazeny hodnoty PV/. V jiných režimech se zobrazení chyby nezobrazují. Digitální regulátor teploty - základní typ /E5EN 5

16 Parametry Základní typ Některé parametry nejsou v závislosti na modelu regulátoru a parametrů zobrazeny. Podrobné informace naleznete v Uživatelské příručce pro digitální regulátory teploty E5N// E5EN z- základní typ (at. No. H56). Úroveň l.adj at cmwt ct onitor hodnoty proudu. topného tělesa hb Detekce spálení topného tělesa. oc Detekce přetížení topného tělesa 5. ct2. hb2. oc2 5. lcr. hs 5. lcr2. hs2 5. sp- sp- sp-2 sp-3 Zobrazení úrovně Zobrazeno pouze jednou při vstupu do úrovně. Provést/zrušit AT Povolen zápis z komunikace onitor hodnoty proudu topného tělesa 2 Detekce spálení topného tělesa 2 Detekce přetížení topného tělesa 2 onitor hodnoty svodového proudu Alarm HS onitor hodnoty svodového proudu 2 Alarm HS 2 2 použité vícenásobným 3 Stiskněte tlačítko PF po dobu alespoň s. Stiskněte tlačítko O na dobu kratší než s. Stiskněte tlačítko O na dobu kratší než s. ins. insh insl. p 8. i 233 d 4 c-sc. c-db. Hodnota ručního resetu of-r Vynulujte posuv během 5. stabilizace regulace P nebo PD. hys Hystereze (ohřev). chys. soak wt-b mv-s. mv-e. sprt Horní mezní ol-h V 5. ol-l -5. orl. sqrp. Posunutí vstupu teploty Jednobodový posuv Hodnota posuvu Nastavte jeden horní mezní hodnoty z těchto dvou vstupního signálu. parametrů. teploty Dvojbodový posuv Hodnota posuvu dolní mezní hodnoty vstupního signálu teploty Proporcionální pásmo Integrační čas Nastavení PID Derivační čas Koeficient chlazení Ohřev/chlazení Pásmo necitlivosti Nastavení hystereze Hystereze (chlazení) Doba ohřevu Pásmo čekání V při zastavení V při chybě PV Nastavení hodnoty rampy Dolní mezní V ezní rychlosti změny V Efektivní Bod odpojení při nízké hodnotě Spouštění v ručním režimu. 25 pmov oapt icpt wtpt pfpt Ochrana tlačítka PF Brání ve stisknutí tlačítka PF (pouze /E5EN) pmsk on prlp Napájení ZAPNUTO Úroveň ručního řízení PV/V Stiskněte tlačítko O po dobu alespoň 3 s. Pouze PID regulace Heslo přechodu do úrovně ochrany: Nastavení hesla a-m m-sp sp-m ct. lcr2 sktr Hodnota během rampy ct2 onitor hodnoty proudu topného tělesa 2. lcr. onitor hodnoty svodového proudu 2. prst rset Stiskněte tlačítka O a po dobu alespoň 3 s. Stiskněte tlačítko O nebo tlačítko PF po dobu alespoň s. Spouštění v automatickém režimu. Provozní úroveň Procesní Přidává se, je-li zapnuto zobrazení dodatečné provozní hodnoty. Procesní / nastavená Přepínání Auto/anual pouze při PID regulaci. Přidává se při zapnutí funkce přepínání Auto/anual. Nastavení vícenásobné nastavené hodnoty () onitor hodnoty proudu topného tělesa onitor hodnoty svodového proudu Spuštění programu Zbývající doba ohřevu Úroveň ochrany r-s Run/Stop (Spustit/zastavit) run al- alh all al-2 al2h al2l al-3 al3h al3l c-o. Horní mezní alarmu o. Stiskněte tlačítka O a po dobu alespoň s. Stiskněte tlačítko O na dobu kratší než s. Úroveň komunikace Poznámka: Čas přechodu do úrovně ochrany můžete nastavit změnou hodnoty Poznámka: Zobrazuje se pouze u modelů s komunikací. Změny vstoupí v platnost po vypnutí a zapnutí Doba pro přechod do úrovně ochrany. napájení nebo po restartování softwaru. Přechod do úrovně ochrany: Zobrazeno pouze při hesla. Blokuje přechod do úrovně ochrany. Ochrana provozní úrovně/ úrovně : Omezuje zobrazování a změny nabídek v úrovních provozní, a ručního řízení. Ochrana výchozího / komunikace: Tato úroveň ochrany zabraňuje přechodu do úrovní výchozí, komunikace a rozšířených funkcí. Ochrana proti změně : Ochrana před změnou pomocí tlačítek na čelním panelu. Zapnutí masky parametrů: Zobrazeno pouze při nastavené masce parametrů. Hodnota alarmu Dolní mezní alarmu psel Nastavení protokolu: Přepíná mezi protokoly cwf ompoway/f (SYSWAY) a odbus. Číslo komunikačního modulu u-no bps 9.6 len sbit 2 prty even Hodnota alarmu 2 sdwt 2 Horní mezní alarmu 2 Dolní mezní alarmu 2 Hodnota alarmu 3 Horní mezní alarmu 3 Dolní mezní alarmu 3 onitor V (ohřev) Rychlost přenosu dat při komunikaci (Baudova rychlost) Pouze ompoway/f (SYSWAY) Komunikační datová délka 7 Komunikační stop bity Komunikační parita Doba čekání na odeslání dat Nastavte jeden z těchto dvou parametrů. Nastavte jeden z těchto dvou parametrů. Nastavte jeden z těchto dvou parametrů. onitor V (chlazení) Tlačítko PF 2 Stiskněte tlačítko O po dobu alespoň 3 s. Tlačítko PF 2 Jiné zobrazení než přepínání A/ (Auto/anual) Stiskněte tlačítko O po dobu alespoň s. Úroveň výchozího Stiskněte tlačítko O na dobu kratší než s. in-t 5 in-h Horní mezní měřítka in-l dp d-u sl-h 3 sl-l -2 cntl onof Standardní nebo s-hc ohřev/chlazení stnd st on ptrn cp c-cp 2 orev or-r Dolní mezní měřítka alt 2 alh.2 Typ vstupu Desetinná čárka Pro analogový typ vstupu Jednotka teploty, F c Pro teplotní typ vstupu Horní mezní eze zadané hodnoty Dolní mezní PID nebo / Samočinné ladění (ST) Pro teplotní typ vstupu, standardní regulaci nebo PID Jednoduchý program Při přiřazování PID nebo řídícího u k / u Perioda regulace (ohřev) 2 Nastavte periodu / u. Perioda regulace (chlazení) Přímí/zpětný provoz Typ alarmu Hystereze alarmu. Je-li parametr PF u regulátoru s tlačítkem PF (/E5EN) nastaven na A-. 2. Je-li parametr PF u regulátoru s tlačítkem PF (/E5EN) nastaven na PFDP. 6 Digitální regulátor teploty - základní typ /E5EN

17 Úroveň monitorování/ položky (Pouze /E5EN) 25 onitorování/ položek zobrazení PF onitorování/ PF onitorování/ PF onitorování/ PF položek zobrazení 2 položek zobrazení 3 položek zobrazení 4 onitorování/ položek zobrazení 5 Poznámka: onitorování/ položek zobrazení je nastaveno v parametru onitorování/ položky až 5 (úroveň rozšířených funkcí). Stiskněte tlačítko O po dobu alespoň s. Úroveň rozšířených funkcí alt2 2 alh2.2 alt3 2 alh3.2 tr-t Horní mezní tr-h přenosového u. tr-l Typ alarmu 2 Alarm 2 Hystereze Typ alarmu 3 Alarm 3 Hystereze Typ přenosového u Lineární Dolní mezní přenosového u. Lineární proudový o-t 4-2 Lineární Počet použitých ev-m vícenásobných požadovaných hodnot Dvě : Čtyři : 2 ev- Přidělení vstupu události none ev-2 Přidělení vstupu události 2 stop sqr Povolení efektivní hodnoty Přesun do úrovně rozšířených funkcí: Zobrazuje se tehdy, je-li ochrana výchozího / komunikace nastavena na hodnotu amov Přechod m hesla ( 69). init mspu Použití vícenásobných spru m rest sbn n-o sb2n Obnovení sekvence pohotovostního režimu a Pomocný 2 otevřený při alarmu n-o sb3n n-o hbu on hbl Blokování spálení topného tělesa hbh Hystereze spálení topného tělesa. Stabilní rozsah ST st-b 5. α alfa.65 at-g.8 at-h.8 lcma 2. inf. pvad Dodatečné zobrazení hodnoty PV o-dp ret Doba automatického návratu zobrazení Inicializace parametrů Časová jednotka rampy Pomocný otevřený při alarmu Pomocný 3 otevřený při alarmu Zapnutí/vypnutí HB Vypočtený zisk AT Hystereze AT ezní amplituda cyklu V Vstupní digitální filtr Zobrazení V alt a2lt a3lt prlt sero cjc on rlrv colr red pv-b 5. aon a2on a3on aof a2of a3of istp ins mvse amad Doba pro přechod do ochranné úrovně 3 Přidání přepínání Auto/anual rt Blokování alarmu Blokování alarmu 2 Blokování alarmu 3 hybový vstupu Způsob kompenzace studených spojů Přepínání logických příkazů B Změna barvy PV Stabilní pásmo PV Zpoždění zapnutí alarmu Zpoždění zapnutí alarmu 2 Zpoždění zapnutí alarmu 3 Zpoždění vypnutí alarmu Zpoždění vypnutí alarmu 2 Zpoždění vypnutí alarmu 3 Typ posunutí vstupu Přidání V při zastavení a chybě RT (Robust tuning) hsu on hsl hsh. lba lbal 8. lbab 3. out o Přiřazení řídícího out2 u 2 none sub Přiřazení pomocného u alm sub2 alm2 sub3 alm3 csel on t-u m alsp sp-m manl anuální aktivace omezení V pvrp 4 csca Automatické koeficientu chlazení ocu on ocl Blokování proudového přetížení topného tělesa Hystereze proudového och přetížení topného. tělesa Použití alarmu HS Blokování alarmu HS Hystereze alarmu HS Doba detekce LBA Úroveň LBA Pásmo LBA Přiřazení řídícího u Přiřazení pomocného u 2 Přiřazení pomocného u 3 (pouze /E5EN) Výběr znaků Jednotka doby ohřevu Výběr alarmu Perioda výpočtu rychlosti změny PV Použití proudového přetížení topného tělesa Nastavení PF pf (pouze /E5EN) a-m pfd pfd2 pfd3 pfd4 pfd5 spdp 4 odsl o pvdp on pvst svst ram ra2m ra ra2 rac cmov onitorování/ položky 2 Funkce zobrazení stavu procesní hodnoty Funkce zobrazení stavu nastavené hodnoty d.ref.25 Přechod do kalibrační úrovně onitorování/ položky (Pouze /E5EN) onitorování/ položky 3 onitorování/ položky 4 onitorování/ položky 5 Výběr obrazovky pro zobrazení PV/ Výběr zobrazení V Zobrazení desetinné tečky PV Interval aktualizace displeje Řídicí onitor počtu zapnutí/vypnutí Řídicí 2 onitor počtu zapnutí/vypnutí Řídicí Počet zapnutí/vypnutí Nastavená alarmu Řídicí 2 Počet zapnutí/vypnutí Nastavená alarmu Vynulování počítadla zapnutí/vypnutí Digitální regulátor teploty - základní typ /E5EN 7

18 Bezpečnostní opatření POZOR Nedotýkejte se svorek, je-li zapnuto napájení. ůže to mít případně za následek lehčí poranění v důsledku zasažení elektrickým proudem. Zamezte vniknutí kousků kovu, odstřižků drátů nebo jemných kovových odřezků či pilin vzniklých při instalaci dovnitř přístroje. ohlo by tak dojít k zasažení elektrickým proudem, k požáru nebo nesprávné funkci. Nepoužívejte výrobek v místech, kde by byl vystaven hořlavým nebo výbušným plynům. ohlo by dojít k úrazu způsobenému výbuchem. Nenechávejte USB kabel s převodníkem připojený k přístroji. Rušení v kabelu by mohlo způsobit závadu. Nepoužívejte regulátor teploty ani USB kabel s převodníkem, je-li poškozen. ohlo by tak dojít k zasažení elektrickým proudem či k požáru. Výrobek za žádných okolností nerozebírejte, neupravujte a neopravujte a rovněž se nedotýkejte jeho vnitřních součástí. Za určitých okolností by mohlo dojít k zasažení elektrickým proudem, požáru nebo nesprávné funkci. POZOR Nebezpečí požáru a zasažení elektrickým proudem a) Tento výrobek je zařazen v seznamu podle normy UL jako zařízení pro otevřenou regulaci procesů. usí být umístěn v pouzdře, které neumožňuje rozšíření požáru do vnějšího prostoru. b) K vybití zařízení před zahájením opravy může být nutné použití několika odpojovacích spínačů. c) Signálové vstupy vyhovují specifikaci SELV s omezeným výkonem. d) Pozor: Aby se snížilo nebezpečí požáru či zasažení elektrickým proudem, nepropojujte y různých obvodů třídy 2. 2 Pokud jsou ní relé používána po uplynutí životnosti, může za určitých podmínek dojít ke spečení nebo spálení kontaktů. ějte vždy na paměti podmínky použití a používejte ní relé v rozmezí jmenovité zátěže a elektrické provozní životnosti. Provozní životnost reléových ů je silně ovlivňována zatížením u a podmínkami spínání. Utáhněte šrouby svorek utahovacím momentem v rozmezí,74 až,9 N m. 3 Povolené šrouby mohou případně způsobit požár. Nastavte parametry výrobku tak, aby odpovídaly řízenému systému. Nevyhovující parametry mohou způsobit neočekávaný provozní stav a případně vést k poškození majetku nebo k nehodám. Nesprávná instalace výrobku může za určitých podmínek znemožnit provádění řídicích funkcí nebo blokovat y alarmů s následkem poškození majetku. Aby byla zachována bezpečnost i v případě nesprávné funkce výrobku, přijměte vhodná bezpečnostní opatření, například formou instalace sledovacího zařízení připojeného k samostatnému vedení. Ve ní části relé s dlouhou životností je použit polovodič. Budou-li ní svorky vystaveny nadměrnému šumu či rázům, dojde pravděpodobně k selhání způsobenému zkratem. Při zkratu na u může dojít kvůli přehřátí topného tělesa či z jiné příčiny k požáru. Podnikněte celosystémová opatření, která budou bránit nadměrnému zvýšení teploty a možnosti rozšíření požáru. Do konektoru USB kabelu s převodníkem nesmí vniknout kousky kovu nebo odřezky vodičů. Za určitých okolností by mohlo dojít k lehčímu úrazu elektrickým proudem a k požáru nebo poškození zařízení. Nedopust'te, aby se mezi vývody konektoru USB kabelu s převodníkem usazoval prach a nečistota. Pokud se tak stane, může za určitých podmínek dojít k požáru. Při zasouvání těla regulátoru teploty do pouzdra si ověřte, že háčky na horní i dolní straně bezpečně zapadly do příslušných otvorů v pouzdru. Není-li tělo regulátoru teploty řádně zasunuto, může mít nedostatečný kontakt ve svorkovnici nebo snížená odolnost proti vodě případně za následek požár nebo funkční poruchu. Při instalaci řídící ní jednotky do patice je třeba jednotku přitlačit, a to tak, dokud nebude odstraněna mezera mezi jednotkou a paticí. Nedostatečný kontakt vývodů konektoru by jinak za určitých okolností mohl být příčinou požáru nebo funkční poruchy.. Obvod SELV je obvod oddělený od napájení dvojitou nebo zesílenou izolací, nepřesahující efektivní hodnotu 3 V ašpičkovou hodnotu 42,4 V nebo 6 V D. 2. Zdroj napájení třídy 2 je vyzkoušen a certifikován podle normy UL jako zdroj s omezením proudu a napětí v sekundárním u na určité hodnoty. 3. Utahovací moment pro model E5N-U činí,5 Nm. Preventivní opatření pro bezpečný provoz Dodržujte následující pokyny k zamezení nesprávné funkce systému a odstranění nepříznivých účinků na výkon či funkčnost výrobku. Nebudou-li tyto pokyny dodrženy, nemusí být zajištěna správná funkce zařízení.. Tento výrobek je určen speciálně pro vnitřní použití. Nepoužívejte výrobek na následujících místech: na místech, která jsou přímo vystavena teplu z topných zařízení, na místech, která jsou vystavena stříkající tekutině nebo olejové mlze, na místech, která jsou vystavena působení přímého slunečního záření, na místech, která jsou vystavena působení prachu či leptavých plynů (zejména oxidu siřičitého nebo plynného čpavku), na místech, která jsou vystavena prudkým změnám teplot, na místech, která jsou vystavena vznikající námraze nebo kondenzaci, na místech, která jsou vystavena vibracím nebo silným otřesům. 2. Při používání a skladování výrobku dodržujte předepsaná rozmezí teplot a vlhkosti okolního prostředí. Skupinová montáž dvou nebo více regulátorů teploty nebo jejich montáž nad sebe může způsobit nadměrný vývin tepla uvnitř těchto regulátorů, což zkrátí jejich provozní životnost. V takovémto případě použijte nucené chlazení pomocí ventilátorů nebo jiných prostředků vzduchové ventilace k ochlazování regulátorů teploty. 3. Neblokujte prostor kolem výrobku, aby mělo teplo kam unikat. Nezakrývejte větrací otvory na výrobku. 4. Při připojování kabelů dbejte na správnou polaritu svorek. 5. Používejte elektroinstalaci s kabelovými oky stanovené velikosti (3,5 o průměru 7,2 mm nebo méně). K zapojení neizolovaných vodičů do svorkovnice použijte splétané nebo plné měděné vodiče o průměru AWG24 až AWG4 (odpovídá ploše průřezu,25 až 2,8 mm 2 ). (Izolaci je nutno odstranit v délce 5 až 6 mm.) K jedné svorce lze připojit nejvýše dva kabely stejného typu a velikosti nebo kabelová oka. 6. Nepřipojujte kabely ke svorkám, které nejsou použity. 7. Udržujte vodiče připojené ke svorkovnici mimo napájecí kabely přenášející vysoká napětí nebo velké proudy, aby se zabránilo indukčnímu rušení. Vodiče výrobku také neveďte souběžně s elektrickým vedením ani ve stejném kabelovodu. Doporučuje se použít stíněné kabely a oddělené vývody či kabelovody. Periferní zařízení, která jsou zdrojem rušení, zejména motory, transformátory, elektromagnetické ventily, cívky a další zařízení se součástí tvořící indukční odpor, opatřete ochranou proti přepětí nebo odrušovacím filtrem. Je-li ve zdroji napájení použit odrušovací filtr, zkontrolujte nejprve napětí a proud a nainstalujte tento filtr co nejblíže k přístroji. Výrobek namontujte co nejdále od zařízení vytvářejících silná vysokofrekvenční pole (vysokofrekvenční svářečky, šicí stroje atd.) nebo špičky. 8. Používejte výrobek v rozsahu jmenovité zátěže napájecího napětí. 9. Zkontrolujte, zda jmenovité napětí dosáhne předepsané hodnoty do dvou vteřin po zapnutí napájení pomocí spínače nebo reléového kontaktu. Je-li napětí přiváděno pozvolna, napájení se nemusí obnovit nebo může dojít k nesprávné funkci ů. 8 Digitální regulátor teploty - základní typ /E5EN

19 . Po zapnutí napájení umožněte zahřátí regulátoru teploty po dobu nejméně 3 minut před uvedením do provozu, aby bylo zajištěno správné zobrazení teploty.. Při automatickém ladění zapněte napájení zátěže (např. topného tělesa) současně nebo před zapnutím napájení výrobku. Pokud výrobek zapnete před zapnutím zátěže, neproběhne řádné automatické ladění a systém nedosáhne stavu optimální regulace. 2. V blízkosti výrobku musí být umístěn vypínač nebo jistič. Tento vypínač nebo jistič musí být v přímém dosahu obsluhy a musí být označen jako prostředek k odpojení dané jednotky. 3. Před vytažením vnitřní části výrobku vždy vypněte napájení a v žádném případě se nedotýkejte svorek či elektronických součástek ani je nevystavujte nárazům. Při zasouvání vnitřní části výrobku dbejte na to, aby se elektronické součásti nedotkly pouzdra. 4. K čištění nepoužívejte ředidlo ani jiné podobné chemikálie. Použijte běžný čistý alkohol. 5. Systém (například ovládací panel) navrhněte tak, aby počítal s dvousekundovým zpožděním u výrobku po zapnutí. 6. Při přechodu na některé úrovně může dojít k vypnutí u. Vezměte tuto skutečnost v úvahu při provádění regulace. 7. Počet zápisů do paměti EEPRO je omezen. Jestliže během komunikace nebo při jiných operacích často přepisujete data, používejte proto režim zápisu do paměti RA. 8. Před manipulací s regulátorem teploty se vždy dotkněte uzemněného kovového předmětu, aby došlo k vybití případného elektrostatického náboje. 9. Neodstraňujte svorkovnici. Pokud tak učiníte, může dojít k nesprávné funkci výrobku nebo k poruše. 2. Řídicí y (pro spínání polovodičového relé), které jsou y napět'ového typu, nejsou elektricky odděleny od vnitřních obvodů. Při práci s uzemněným termočlánkem nepropojujte žádnou svorku řídícího u se zemí. (Jinak může vlivem nežádoucích průchodů proudu obvody dojít k chybě při měření teploty.) 2. Při vyjímání tělesa regulátoru teploty z pouzdra za účelem výměny zkontrolujte stav svorek. Jsou-li použity zkorodované svorky, může jejich nedostatečný kontakt způsobit zvýšení teploty uvnitř regulátoru teploty a případný požár. Jsou-li svorky zkorodované, vyměňte rovněž pouzdro. 22. Při rozebírání regulátoru teploty za účelem demontáže používejte vhodné nářadí. Ostré součásti uvnitř regulátoru teploty mohou způsobit poranění. 23. Před připojením ní jednotky zkontrolujte technické parametry a důkladně si přečtěte příslušné informace uvedené v listu s technickými údaji a v návodu k regulátoru teploty. 24. Před připojením USB kabelu s převodníkem zkontrolujte orientaci jeho konektorů. Nedaří-li se konektor snadno připojit, nepoužívejte násilí. Užitím nadměrné síly byste mohli konektor poškodit. 25. Nepokládejte na USB kabel s převodníkem těžké předměty, neohýbejte jej více, než umožňuje jeho přirozený poloměr ohybu, ani za něj netahejte nepatřičnou silou. 26. Nepřipojujte ani neodpojujte USB kabel s převodníkem v průběhu komunikace. ohlo by dojít k závadě nebo nesprávné funkci přístroje. 27. Ujistěte se, že se kovové součásti USB kabelu s převodníkem nedotýkají vnějších napájecích svorek. 28. Nedotýkejte se konektorů USB kabelu s převodníkem mokrýma rukama. ohlo by dojít k zasažení elektrickým proudem. 29. Před použitím infračervených komunikačních prostředků správně připevněte přiložený montážní adaptér k USB kabelu spřevodníkem. Při zapojování infračerveného portu na kabelu pro podpůrný software do adaptéru zasuňte konektor do k tomu určeného vedení. Není-li konektor správně připojen, může to znemožnit komunikaci. Pokyny pro správné používání Provozní životnost. Při používání výrobku dodržujte následující rozmezí teplot a vlhkosti: Teplota: až 55 (bez námrazy nebo kondenzace) Vlhkost: 25 až 85 % Je-li výrobek nainstalován do řídícího panelu, musí být okolní teplota (včetně teploty okolo výrobku) nižší než Provozní životnost elektronických zařízení, jako je regulátor teploty, je dána nejen počtem zapnutí relé, ale také provozní životností vnitřních elektronických součástek. Provozní životnost součástek je ovlivněna teplotou okolí: Čím vyšší teplota, tím kratší provozní životnost, a čím nižší teplota, tím delší životnost. Provozní životnost lze tedy prodloužit snížením teploty regulátoru teploty. 3. Jestliže jsou dva nebo více regulátorů teploty namontovány blízko nad sebou nebo vedle sebe, vnitřní teplota se zvýší kvůli teplotě vyzařované regulátory teploty, a tím dojde ke snížení provozní životnosti. V takovémto případě použijte nucené chlazení pomocí ventilátorů nebo jiných prostředků vzduchové ventilace k ochlazování regulátorů teploty. Při zajišt'ování chlazení však dbejte, abyste neochlazovali pouze svorkovnice, aby nedošlo ke vzniku chyb měření. Přesnost měření. Při odpojování nebo připojování přívodů termočlánku je nutné použít kompenzační vodiče, které odpovídají typu termočlánku. 2. Při odpojování nebo připojování přívodu platinového odporového teploměru je nutné použít vodiče, které mají nízký odpor. Všechny tři vodiče musí mít stejný odpor. 3. Výrobek nainstalujte tak, aby byl ve vodorovné poloze. 4. Je-li přesnost měření nízká, zkontrolujte, zda je správně nastaven posuv vstupu. Vodotěsnost Stupeň krytí je uveden níže. Části, jejichž stupeň krytí není uveden, nebo části se stupněm nejsou vodotěsné. Čelní panel: IP66 Zadní kryt: IP2, část se svorkami: IP (E5N-U: Čelní panel: IP5, zadní pouzdro: IP2, svorky: IP) Provozní opatření. Výstupy regulátoru teploty se zapnou po 2 sekundách od zapnutí napájení. Při zapojování regulátorů teploty do sekvenčních obvodů je tomuto faktu třeba věnovat patřičnou pozornost. 2. Při automatickém ladění zapněte napájení zátěže (např. topného tělesa) současně nebo před zapnutím napájení regulátoru teploty. Pokud regulátor teploty zapnete před zapnutím zátěže, neproběhne řádně automatické ladění a systém nedosáhne stavu optimálního řízení. 3. Při zahájení provozu po zahřátí regulátoru teploty vypněte napájení a zapněte ho současně se zapnutím napájení zátěže. (ísto vypnutí a zapnutí regulátoru teploty můžete také přepnout z režimu STOP (zastaveno) do režimu RUN (provoz).) 4. Regulátor teploty neinstalujte v blízkosti radiopřijímačů, televizních přijímačů nebo vysílaček. Tato zařízení mohou rušit rádiovými vlnami a nepříznivě ovlivnit výkon regulátoru. Jiná opatření. D disk přiložený k USB kabelu s převodníkem je určen k vložení do jednotky D-RO počítače. Nepokoušejte se jej přehrát vběžném přehrávači hudebních D disků. 2. Nepřipojujte a neodpojujte USB kabel s převodníkem opakovaně krátce po sobě. ohlo by dojít k poruše počítače. 3. Po připojení USB kabelu s převodníkem k počítači a před zahájením komunikace zkontrolujte číslo použitého O portu. Počítač potřebuje k rozpoznání připojeného USB kabelu určitý čas. Tato prodleva neznamená, že došlo k poruše. 4. Nepřipojujte USB kabel s převodníkem prostřednictvím rozbočovače USB. ohlo by tím dojít k poškození USB kabelu spřevodníkem. 5. Při připojování k počítači nepoužívejte prodlužovací kabel k dosažení větší délky USB kabelu s převodníkem. ohlo by tím dojít k poškození USB kabelu s převodníkem. Digitální regulátor teploty - základní typ /E5EN 9

20 ontáž ontáž do rozváděče Při vodotěsné montáži musí být regulátor instalován s gumovým těsněním. Při skupinové montáži několika regulátorů není možné vodotěsné provedení. Pokud není vyžadována vodotěsná montáž, není nutné používat gumové těsnění. Vyjmutí regulátoru teploty z pouzdra Regulátor teploty lze vyjmout z pouzdra za účelem údržby, aniž by bylo nutné odpojovat vodiče od svorek. Toto je možné pouze u modelů E5N, a E5EN, nikoli u modelu E5N-U. Před vyjmutím regulátoru teploty z pouzdra zkontrolujte technické parametry pouzdra i regulátoru. ontážní úchytka Panel Otvor pro zasunutí nástroje Otvor pro zasunutí nástroje () () E53-OV6 Kryt svorek E53-OV6 Kryt svorek. Vložte regulátor teploty /E5EN do výřezu v rozváděči (tloušt'ka: až 8 mm). Připevněte montážní konzoly dodané s výrobkem do montážních drážek na horní a spodní části zadního pouzdra. 2. Pomocí momentového klíče střídavě zvolna utahujte šrouby na horních a dolních montážních konzolách, abyste dosáhli rovnováhy, a to tak dlouho, dokud se momentový klíč nebude volně protáčet. ontáž krytu svorek Gumové těsnění ontážní úchytka Gumové těsnění Panel E5EN Lehce prohněte kryt svorek E53-OV6, abyste jej mohli připevnit ke svorkovnici tak, jak je znázorněno na následujícím schématu. Kryt svorek nelze připevnit v opačném směru. (2) (3) () E5EN (). Zasuňte plochý šroubovák do obou otvorů pro vložení nástroje (jeden je na horní a jeden na dolní straně), a uvolněte tak háčky. 2. Vložte plochý šroubovák do mezery mezi předním panelem a zadním pouzdrem (po dvou místech na horní a dolní straně) apřední panel jím nadzvedněte a mírně povytáhněte. Poté čelní panel uchopte po obou stranách a vytáhněte jej. Při manipulaci s panelem nevyvíjejte nadměrnou sílu. 3. Při zasouvání těla regulátoru teploty do pouzdra zkontrolujte, zda jsou desky s plošnými spoji navzájem rovnoběžné, a ujistěte se, že gumové těsnění je na svém místě. Poté regulátor /E5EN zatlačte do zadního pouzdra, dokud nezapadne do správné polohy. Při zasouvání regulátoru /E5EN stlačte háčky na horní a dolní straně zadního pouzdra tak, aby bezpečně zapadly ve správných polohách. Dbejte na to, aby se žádná elektronická součást nedotkla krytu. Bezpečnostní opatření při zapojování kabelů Vstupní a napájecí vodiče veďte odděleně, aby se zabránilo externímu rušení. Použijte vodiče o průměru AWG24 (plocha průřezu:,25 mm 2 ) až AWG4 (plocha průřezu: 2,8 mm 2 ) kroucená dvojlinka (délka odstranění izolace: 5 až 6 mm). Při zapojování svorek používejte zamačkávací kabelová oka. Šrouby svorek utáhněte utahovacím momentem,74 až,9 N m. Při utahování šroubů svorek na jednotce E5N-U je však nutno použít utahovací moment nejvýše,5 N m. Používejte následující typy dutinek pro šrouby 3,5. (2) (3) max. 7,2 mm írně prohněte kryt svorek E53-OV6 ve směru znázorněném pomocí šipek, aby jej bylo možné připevnit ke svorkovnici. max. 7,2 mm Neodstraňujte svorkovnici. Pokud tak učiníte, dojde k nesprávné funkci výrobku nebo k poruše. E53-OV6 Kryt svorek 2 Digitální regulátor teploty - základní typ /E5EN
