1 Erlus Informace pro pokrývače

2 2

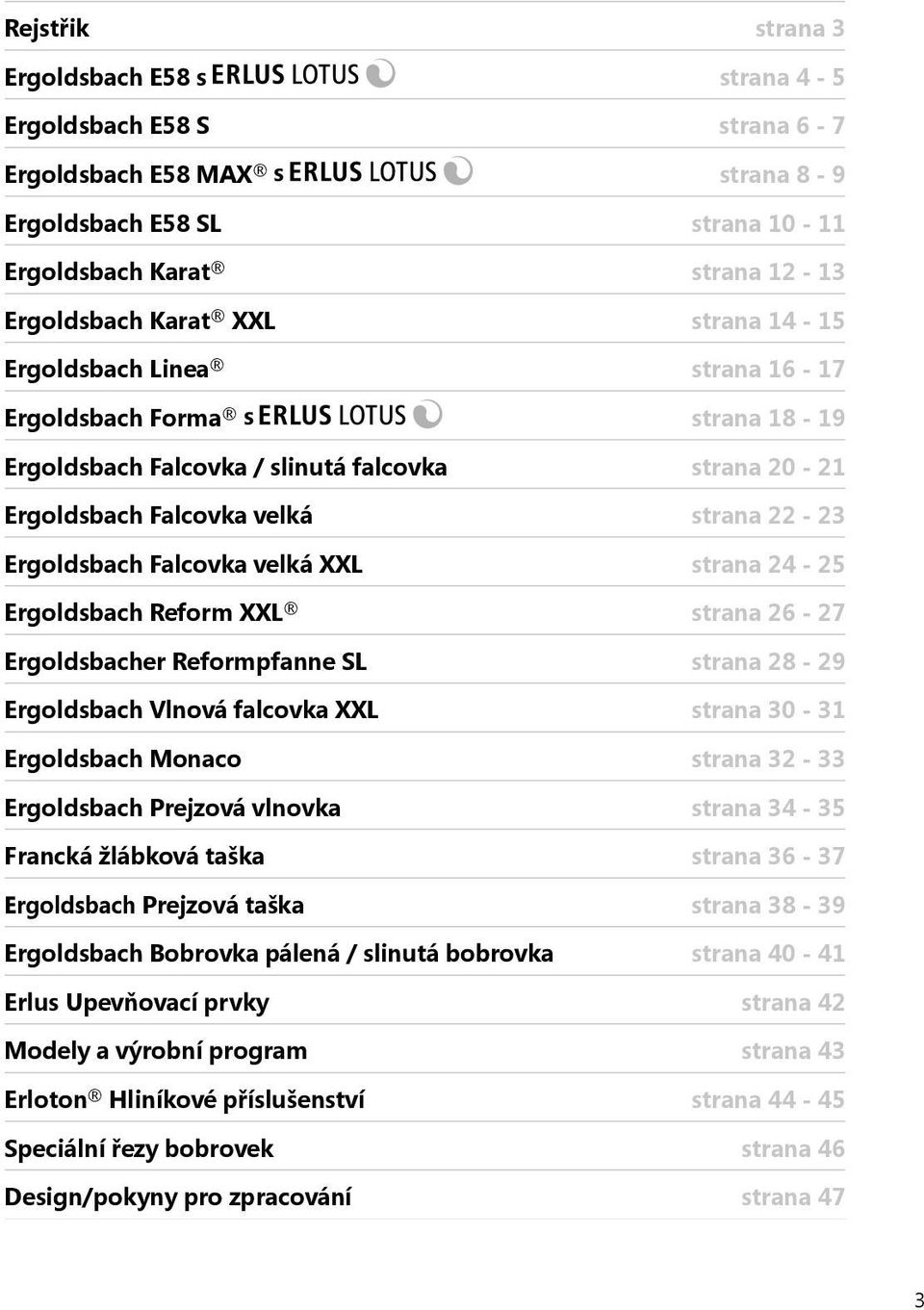

3 Rejstřik strana 3 Ergoldsbach E58 s strana 4-5 Ergoldsbach E58 S strana 6-7 Ergoldsbach E58 MAX s strana 8-9 Ergoldsbach E58 SL strana Ergoldsbach Karat strana Ergoldsbach Karat XXL strana Ergoldsbach Linea strana Ergoldsbach Forma s strana Ergoldsbach Falcovka / slinutá falcovka strana Ergoldsbach Falcovka velká strana Ergoldsbach Falcovka velká XXL strana Ergoldsbach Reform XXL strana Ergoldsbacher Reformpfanne SL strana Ergoldsbach Vlnová falcovka XXL strana Ergoldsbach Monaco strana Ergoldsbach Prejzová vlnovka strana Francká žlábková taška strana Ergoldsbach Prejzová taška strana Ergoldsbach Bobrovka pálená / slinutá bobrovka strana Erlus Upevňovací prvky strana 42 Modely a výrobní program strana 43 Erloton Hliníkové příslušenství strana Speciální řezy bobrovek strana 46 Design/pokyny pro zpracování strana 47 3

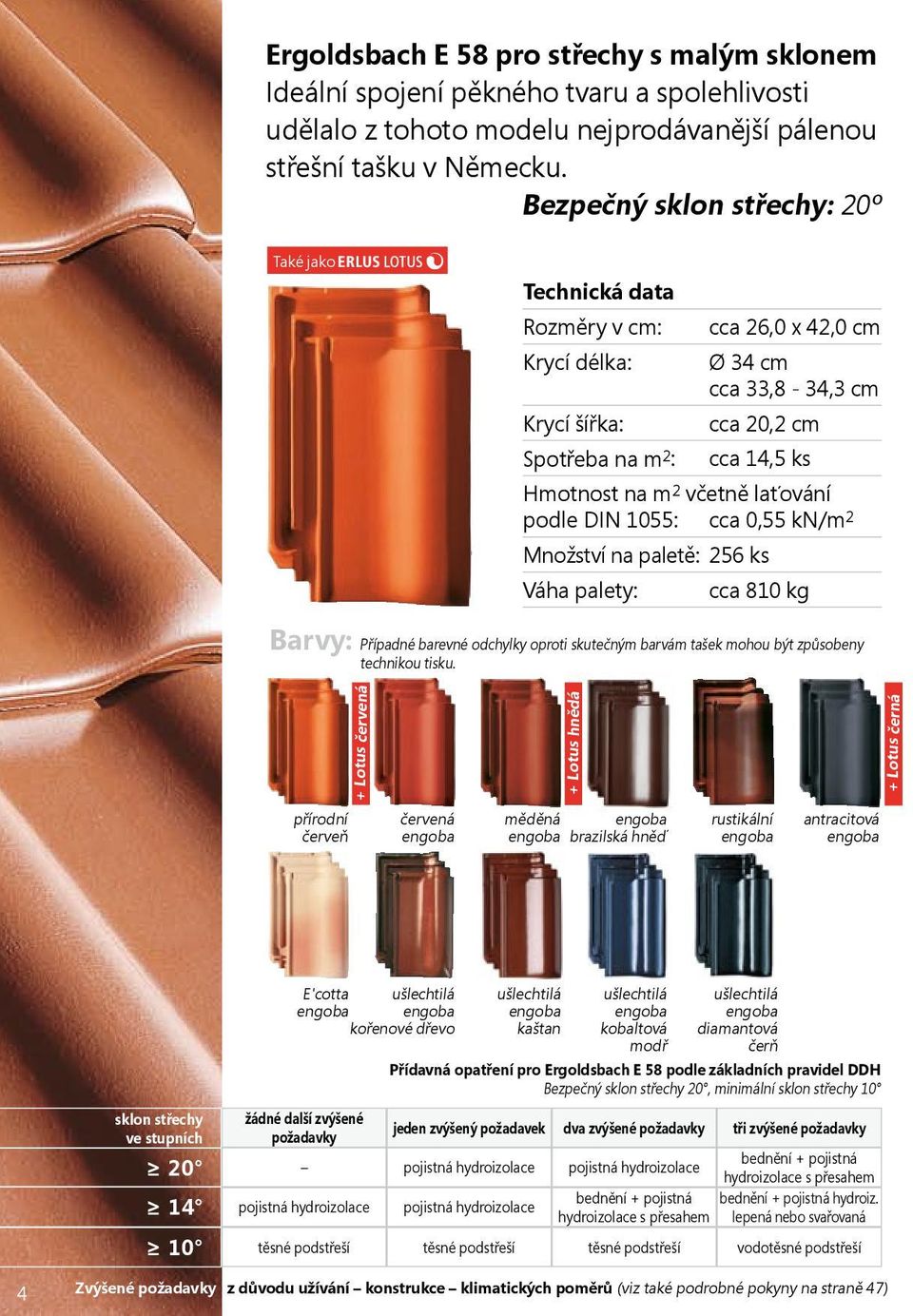

4 Ergoldsbach E 58 pro střechy s malým sklonem Ideální spojení pěkného tvaru a spolehlivosti udělalo z tohoto modelu nejprodávanější pálenou střešní tašku v Německu. Bezpečný sklon střechy: 20º Také jako Technická data Rozměry v cm: Krycí délka: Krycí šířka: Spotřeba na m 2 : 26,0 x 42,0 cm Ø 34 cm 33,8-34,3 cm 20,2 cm 14,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 256 ks Váha palety: 810 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. + Lotus červená + Lotus hnědá + Lotus černá přírodní červeň červená měděná brazilská hněď rustikální antracitová sklon střechy ve stupních E'cotta kořenové dřevo žádné další zvýšené požadavky kaštan kobaltová modř diamantová čerň Přídavná opatření pro Ergoldsbach E 58 podle základních pravidel DDH Bezpečný sklon střechy 20, minimální sklon střechy 10 jeden zvýšený požadavek dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná tři zvýšené požadavky vodo 4 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

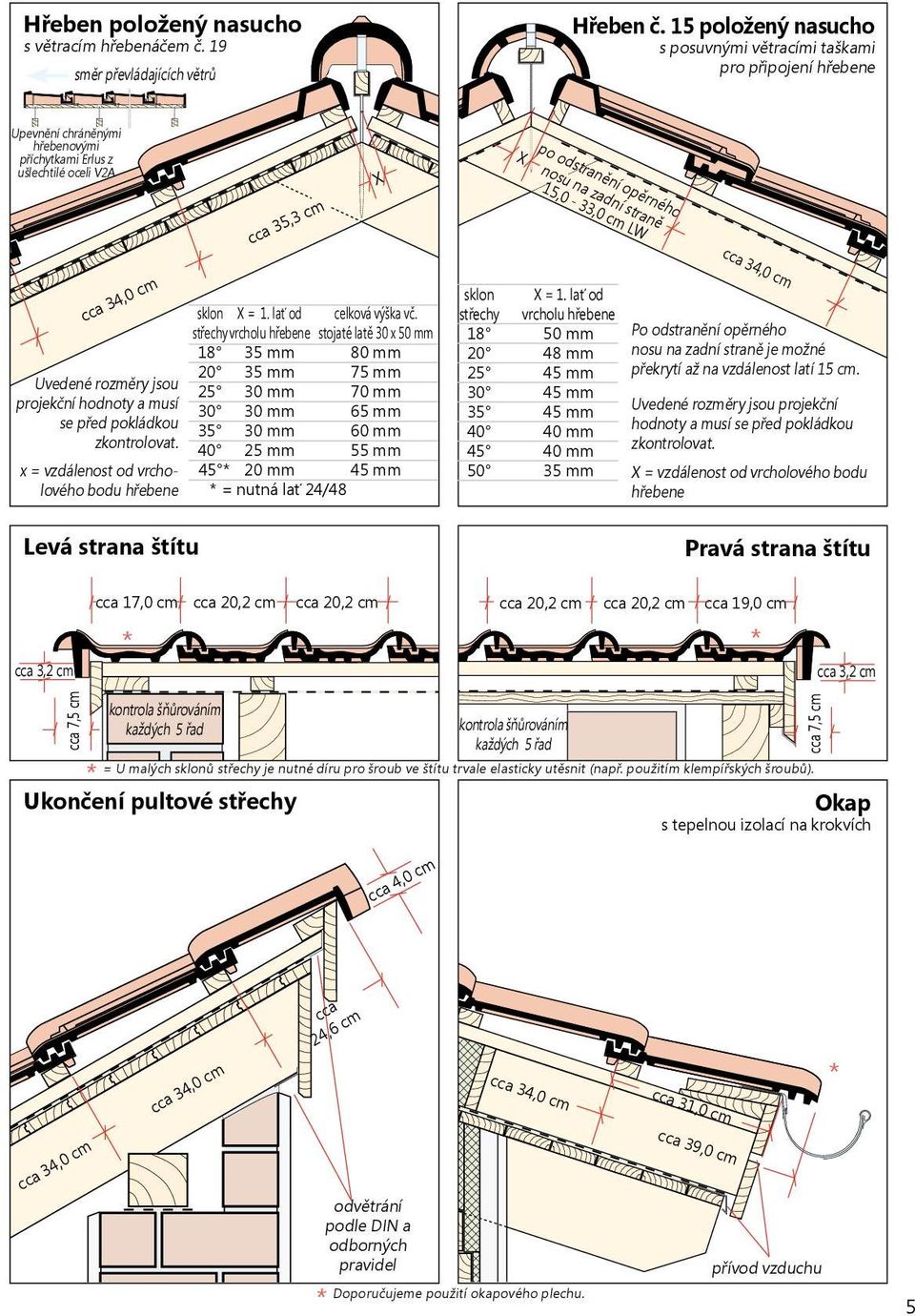

5 Hřeben položený nasucho s větracím hřebenáčem č. 19 směr převládajících větrů Hřeben č. 15 položený nasucho s posuvnými větracími taškami pro připojení hřebene Upevnění chráněnými hřebenovými příchytkami Erlus z ušlechtilé oceli V2A X 35,3 cm po odstranění opěrného nosu na zadní straně 15,0-33,0 cm LW X 34,0 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. x = vzdálenost od vrcholového bodu hřebene Levá strana štítu sklon X = 1. lať od celková výška vč. střechy vrcholu hřebene stojaté latě 30 x 50 mm mm 80 mm mm 75 mm mm 70 mm mm 65 mm mm 60 mm mm 55 mm mm 45 mm = nutná lať 24/48 sklon X = 1. lať od střechy vrcholu hřebene mm mm mm mm mm mm mm mm 34,0 cm Po odstranění opěrného nosu na zadní straně je možné překrytí až na vzdálenost latí 15 cm. Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. X = vzdálenost od vrcholového bodu hřebene Pravá strana štítu 3,2 cm 17,0 cm 20,2 cm 20,2 cm 20,2 cm 20,2 cm 19,0 cm 3,2 cm 7,5 cm kontrola šňůrováním kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy Okap s tepelnou izolací na krokvích 7,5 cm 4,0 cm 24,6 cm 34,0 cm 34,0 cm 31,0 cm 34,0 cm odvětrání podle DIN a odborných pravidel Doporučujeme použití okapového plechu. 39,0 cm přívod vzduchu 5

6 Ergoldsbach E58 S Velká oblast posunu, 20 mm v horní drážce a 6 mm v boční drážce, dělá z Ergoldsbacher E58 S ideální překrývací tašku pro opravy střechy. Bezpečný sklon střechy: 22º N E U 20 mm Technická data Rozměry v cm: 26,0 x 42,0 cm Krycí délka: 33,5-35,5 cm Krycí šířka: 20,2 cm Spotřeba na m 2 : 13,9-14,9 ks Hmotnost / 1 kus: 3,1 kg Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 256 ks Váha palety: 810 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. červená měděná brazilská hněď antracitová kaštan diamantová čerň sklon střechy ve stupních žádné další zvýšené požadavky Přídavná opatření pro Ergoldsbach E58 S, podle základních pravidel DDH, Bezpečný sklon střechy 22, minimální sklon střechy 10. jeden zvýšený požadavek dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná tři zvýšené požadavky vodo 10 vodo vodo vodo 6 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

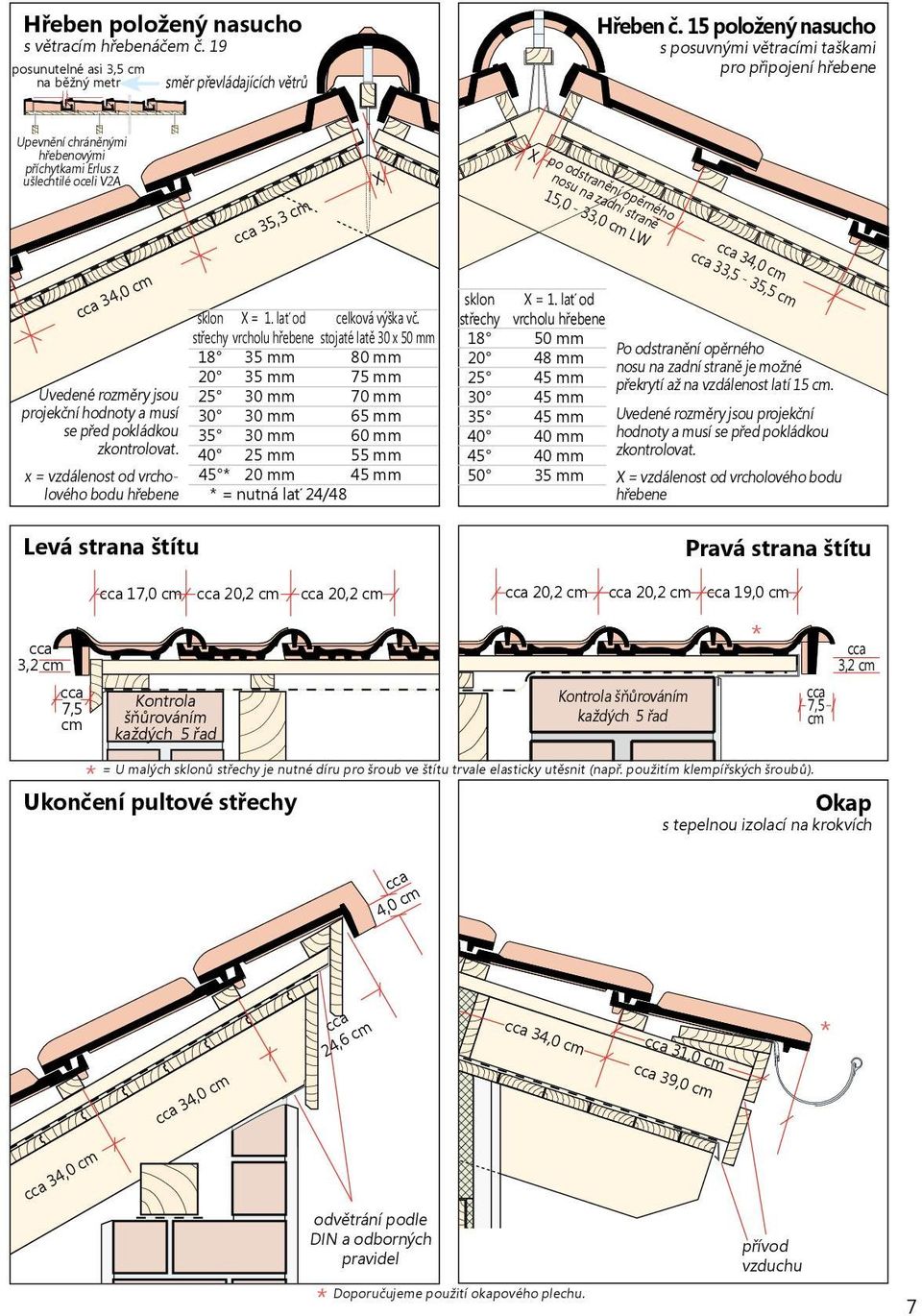

7 Hřeben položený nasucho s větracím hřebenáčem č. 19 posunutelné asi 3,5 cm na běžný metr směr převládajících větrů Hřeben č. 15 položený nasucho s posuvnými větracími taškami pro připojení hřebene Upevnění chráněnými hřebenovými příchytkami Erlus z ušlechtilé oceli V2A X X po odstranění opěrného nosu na zadní straně 35,3 cm 15,0-33,0 cm LW 34,0 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. x = vzdálenost od vrcholového bodu hřebene sklon X = 1. lať od celková výška vč. střechy vrcholu hřebene stojaté latě 30 x 50 mm mm 80 mm mm 75 mm mm 70 mm mm 65 mm mm 60 mm mm 55 mm mm 45 mm = nutná lať 24/48 e58s_f14a_first19.fh sklon X = 1. lať od střechy vrcholu hřebene e58s14-c mm mm mm mm mm mm mm mm 34,0 cm 33,5-35,5 cm Po odstranění opěrného nosu na zadní straně je možné překrytí až na vzdálenost latí 15 cm. Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. X = vzdálenost od vrcholového bodu hřebene Levá strana štítu Pravá strana štítu 3,2 cm 7,5 cm 17,0 cm 20,2 cm 20,2 cm Kontrola šňůrováním 20,2 cm 20,2 cm Kontrola šňůrováním 19,0 cm 3,2 cm = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy Okap s tepelnou izolací na krokvích 7,5 cm 4,0 cm e58s ,6 cm 34,0 cm 31,0 cm 34,0 cm 39,0 cm 34,0 cm odvětrání podle DIN a odborných pravidel Doporučujeme použití okapového plechu. e58s_0802_aufsparrendaemmung přívod vzduchu 7

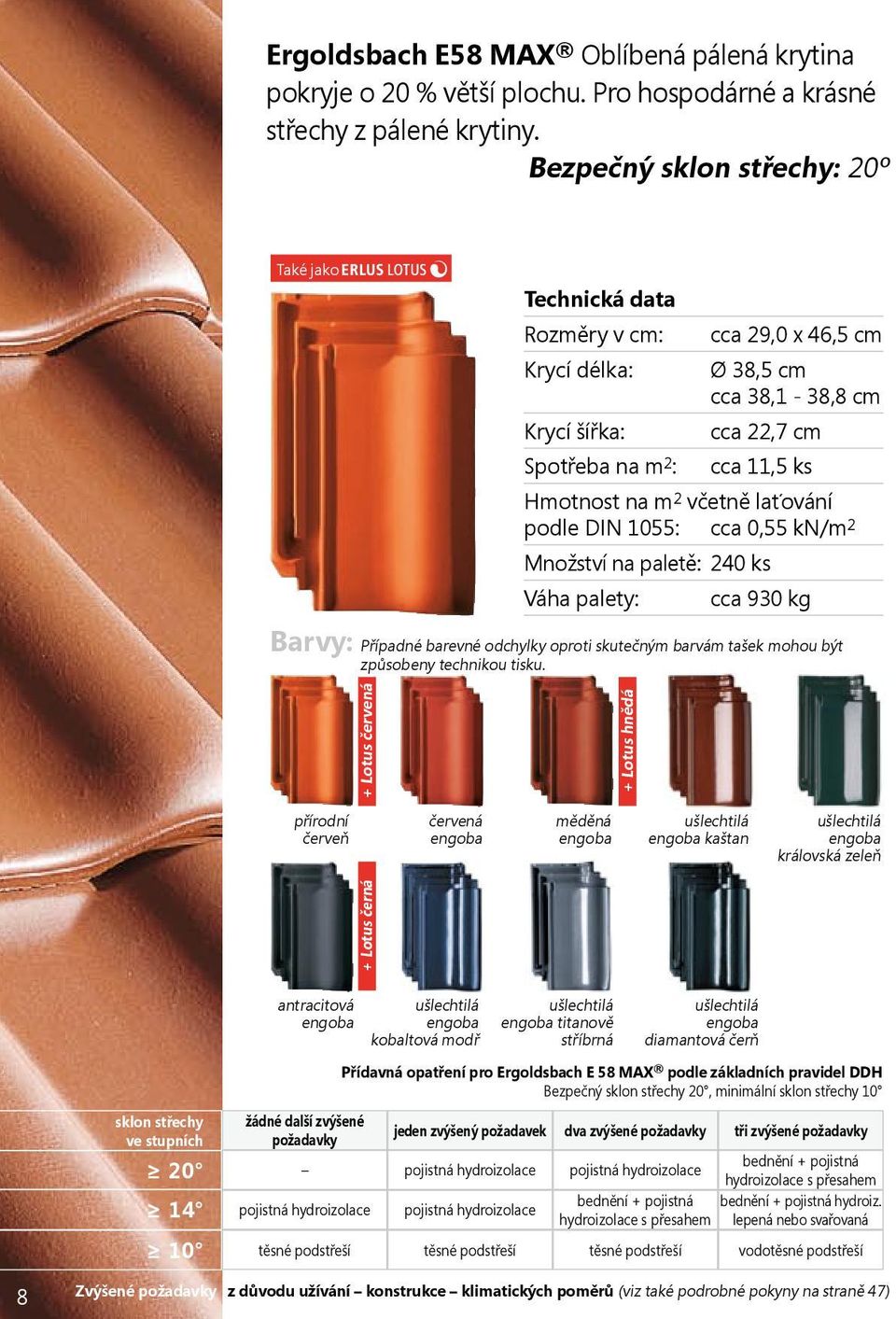

8 Ergoldsbach E58 MAX Oblíbená pálená krytina pokryje o 20 % větší plochu. Pro hospodárné a krásné střechy z pálené krytiny. Bezpečný sklon střechy: 20º Také jako Technická data Rozměry v cm: Krycí délka: Krycí šířka: Spotřeba na m 2 : 29,0 x 46,5 cm Ø 38,5 cm 38,1-38,8 cm 22,7 cm 11,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 240 ks Váha palety: 930 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. + Lotus červená + Lotus hnědá přírodní červeň červená měděná kaštan královská zeleň + Lotus černá sklon střechy ve stupních antracitová žádné další zvýšené požadavky kobaltová modř jeden zvýšený požadavek titanově stříbrná dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná diamantová čerň Přídavná opatření pro Ergoldsbach E 58 MAX podle základních pravidel DDH Bezpečný sklon střechy 20, minimální sklon střechy 10 tři zvýšené požadavky vodo 8 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

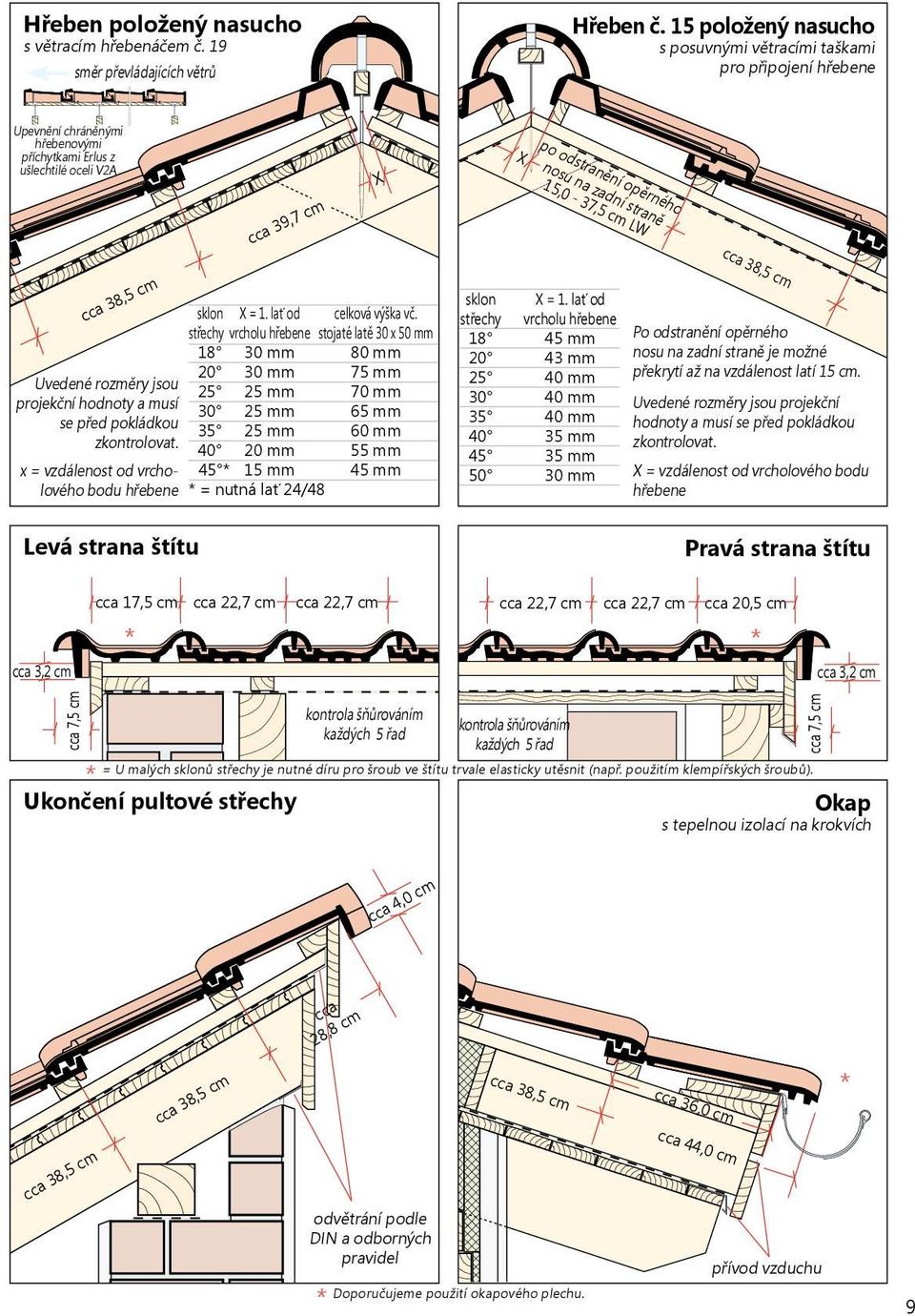

9 Hřeben položený nasucho s větracím hřebenáčem č. 19 směr převládajících větrů Hřeben č. 15 položený nasucho s posuvnými větracími taškami pro připojení hřebene Upevnění chráněnými hřebenovými příchytkami Erlus z ušlechtilé oceli V2A X 39,7 cm po odstranění opěrného nosu na zadní straně 15,0-37,5 cm LW X 38,5 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. x = vzdálenost od vrcholového bodu hřebene sklon X = 1. lať od celková výška vč. střechy vrcholu hřebene stojaté latě 30 x 50 mm mm 80 mm mm 75 mm mm 70 mm mm 65 mm mm 60 mm mm 55 mm mm 45 mm = nutná lať 24/48 sklon X = 1. lať od střechy vrcholu hřebene mm mm mm mm mm mm mm mm 38,5 cm Po odstranění opěrného nosu na zadní straně je možné překrytí až na vzdálenost latí 15 cm. Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. X = vzdálenost od vrcholového bodu hřebene Levá strana štítu Pravá strana štítu 3,2 cm 17,5 cm 22,7 cm 22,7 cm 22,7 cm 22,7 cm 20,5 cm 3,2 cm 7,5 cm kontrola šňůrováním kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy Okap s tepelnou izolací na krokvích 7,5 cm 4,0 cm 28,8 cm 38,5 cm 38,5 cm 36,0 cm 38,5 cm odvětrání podle DIN a odborných pravidel Doporučujeme použití okapového plechu. 44,0 cm přívod vzduchu 9

10 Ergoldsbach E58 SL E58 SL je konsekventním pokračováním tašky na ploché střechy Ergoldsbach E58 a má o 30 mm ještě větší možnost posunu než E58 S. Bezpečný sklon střechy: 20º Technická data Rozměry v cm: 29,0 x 46,5 cm Krycí délka: 32,7-35,7 cm Krycí šířka: 24,3 cm Spotřeba na m 2 : 11,5-12,5 ks Hmotnost / 1 kus: 3,8 kg Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě 240 ks Váha palety 930 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. červená měděná antracitová kaštan diamantová čerň sklon střechy ve stupních žádné další zvýšené požadavky Přídavná opatření pro Ergoldsbach E58 SL, podle základních pravidel DDH, Bezpečný sklon střechy 20, minimální sklon střechy 10. jeden zvýšený požadavek dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná tři zvýšené požadavky vodo 10 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

11 Hřeben položený nasucho s větracím hřebenáčem č. 19 posunutelné asi 3,5 cm na běžný metr směr převládajících větrů Hřeben č. 15 položený nasucho s posuvnými větracími taškami pro připojení hřebene Upevnění chráněnými hřebenovými příchytkami Erlus z ušlechtilé oceli V2A 32,7-35,7 cm 34,0 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. x = vzdálenost od vrcholového bodu hřebene 33,7-36,7 cm 35,0 cm sklon X = 1. lať od celková výška vč. střechy vrcholu hřebene stojaté latě 30 x 50 mm mm 80 mm mm 75 mm mm 70 mm mm 65 mm mm 60 mm mm 55 mm mm 45 mm = nutná lať 24/48 X X 33,7-36,7 cm 35,0 cm sklon X = 1. lať od střechy vrcholu hřebene mm mm mm mm mm mm mm mm 32,7-35,7 cm 34,0 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. X = vzdálenost od vrcholového bodu hřebene Levá strana štítu 6,0 cm 6,5 cm 24,5 cm 24,3 cm 24,3 cm Kontrola šňůrováním Okap s tepelnou izolací na krokvích Pravá strana štítu 24,3 cm 22,3 cm 24,5 cm 5,3 cm 2,0 cm Kontrola šňůrováním 6,0 plech cm vytažená střešní folie 6,5 malta cm = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Levá strana štítu s průběžným prkenným bedněním max. 2 cm okrajová taška vlevo s odstraněným okrajovým lemem 32,5 cm 24,3 cm 24,3 cm 36,0 cm 44,0 cm 32,7-35,7 cm Kontrola šňůrováním přívod vzduchu Doporučujeme použití okapového plechu. 11

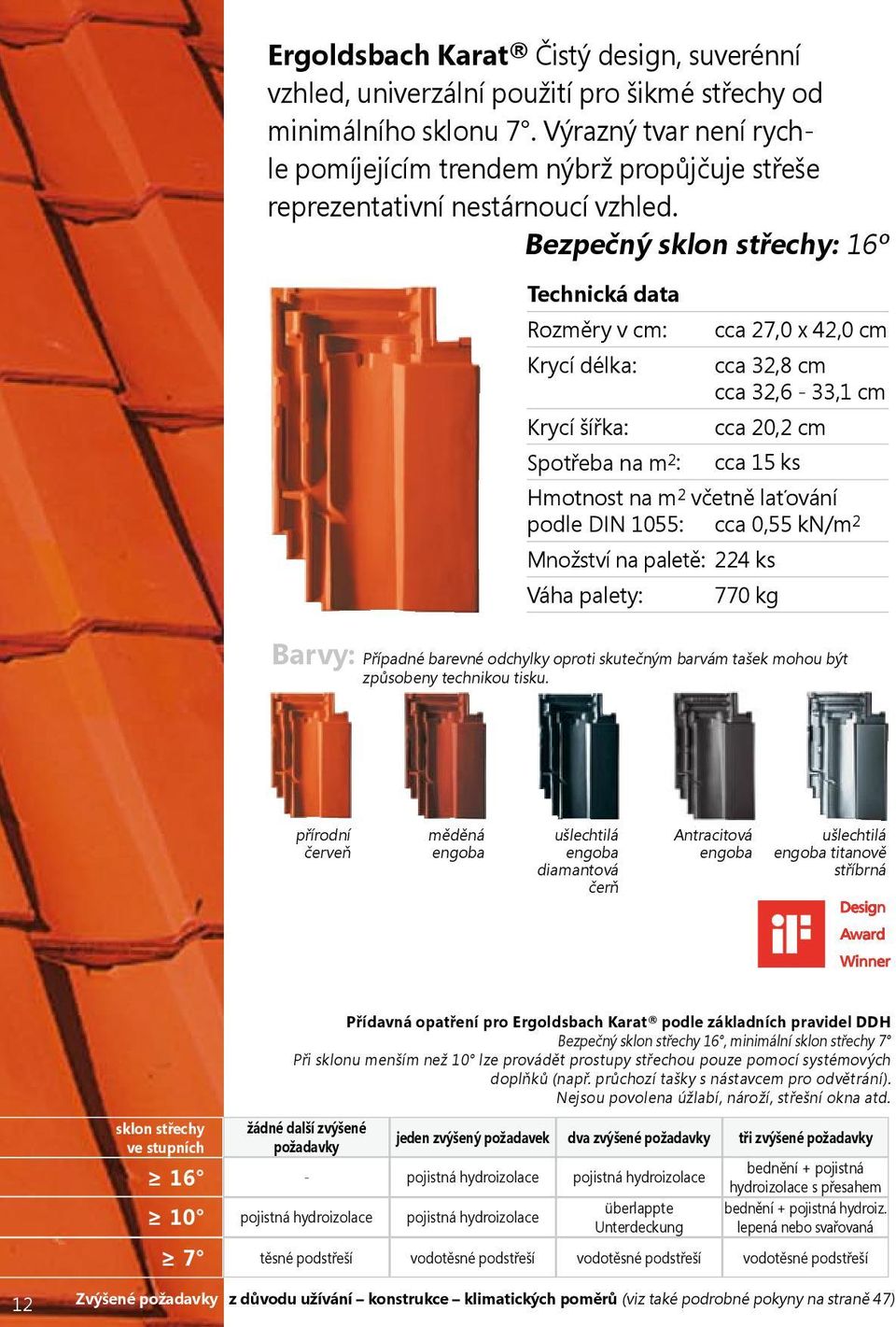

12 Ergoldsbach Karat Čistý design, suverénní vzhled, univerzální použití pro šikmé střechy od minimálního sklonu 7. Výrazný tvar není rychle pomíjejícím trendem nýbrž propůjčuje střeše reprezentativní nestárnoucí vzhled. Bezpečný sklon střechy: 16º Technická data Rozměry v cm: Krycí délka: Krycí šířka: Spotřeba na m 2 : 27,0 x 42,0 cm 32,8 cm 32,6-33,1 cm 20,2 cm 15 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 224 ks Váha palety: 770 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň měděná diamantová čerň Antracitová titanově stříbrná sklon střechy ve stupních Přídavná opatření pro Ergoldsbach Karat podle základních pravidel DDH Bezpečný sklon střechy 16, minimální sklon střechy 7 Při sklonu menším než 10 lze provádět prostupy střechou pouze pomocí systémových doplňků (např. průchozí tašky s nástavcem pro odvětrání). Nejsou povolena úžlabí, nároží, střešní okna atd. žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky überlappte Unterdeckung vodo tři zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná hydroiz. lepená nebo svařovaná vodo 12 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

13 25,0 cm Ukončení pultové střechy Hřeben položený nasucho s větracím hřebenáčem č. 17 4,0 cm Děrovaný plech X 35,0 cm 32,8 cm 32,8 cm 32,8 cm min. 2,0 cm min. 2,0 cm Děrovaný plech sklon X = 1. lať od střechy vrcholu hřebene mm mm mm mm mm mm mm mm mm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. Pro zajištění optimálního zabezpečení proti dešti je nutné u střech se sklonem < 22 použít tašky pro připojení hřebene. Levá strana štítu 16,5 cm 20,2 cm 4 4 cm Pravá strana štítu 20,2 cm 20,2 cm 20,2 cm 20,2 cm 20,2 cm 20,2 cm 4 cm 4 cm 6,0 cm kontrola šňůrováním kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap Krátký okap s odvodněným podstřeším Jako zábrana proti zatékání vody za žlab by se měl u střech s malým sklonem zásadně používat okapový plech. 6,0 cm 3 cm staženo řemeslně zhotovená lišta z děrovaného plechu 39,1 cm 32,8 cm 32,8 cm 29,5cm 39,1 cm odvětrání podle DIN a odborných pravidel větrací mřížka Doporučujeme použití okapového plechu. 13

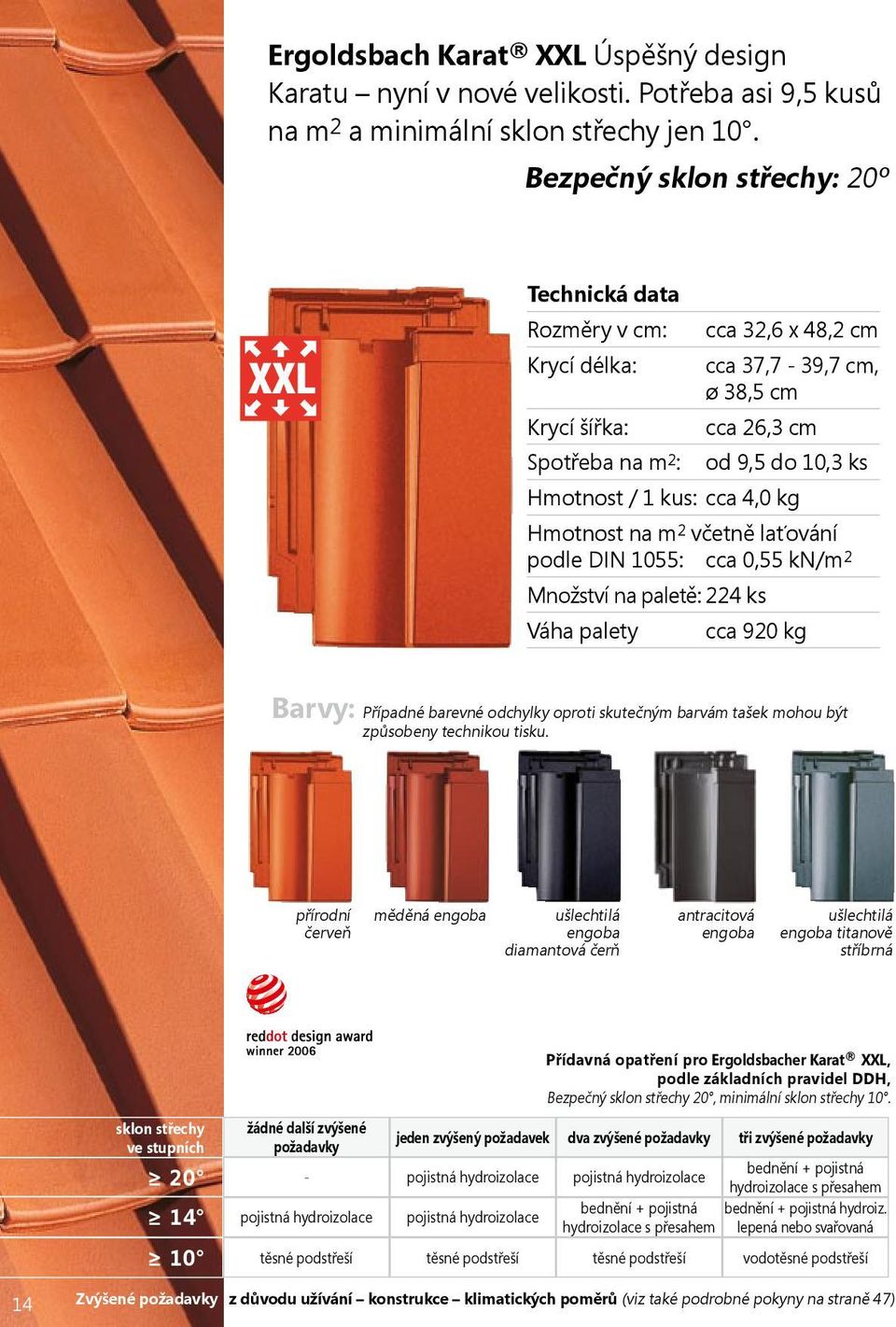

14 Ergoldsbach Karat XXL Úspěšný design Karatu nyní v nové velikosti. Potřeba asi 9,5 kusů na m 2 a minimální sklon střechy jen 10. Bezpečný sklon střechy: 20º Technická data Rozměry v cm: 32,6 x 48,2 cm Krycí délka: 37,7-39,7 cm, ø 38,5 cm Krycí šířka: 26,3 cm Spotřeba na m 2 : od 9,5 do 10,3 ks Hmotnost / 1 kus: 4,0 kg Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 224 ks Váha palety 920 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň měděná diamantová čerň antracitová titanově stříbrná sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek Přídavná opatření pro Ergoldsbacher Karat XXL, podle základních pravidel DDH, Bezpečný sklon střechy 20, minimální sklon střechy 10. dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná tři zvýšené požadavky vodo 14 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

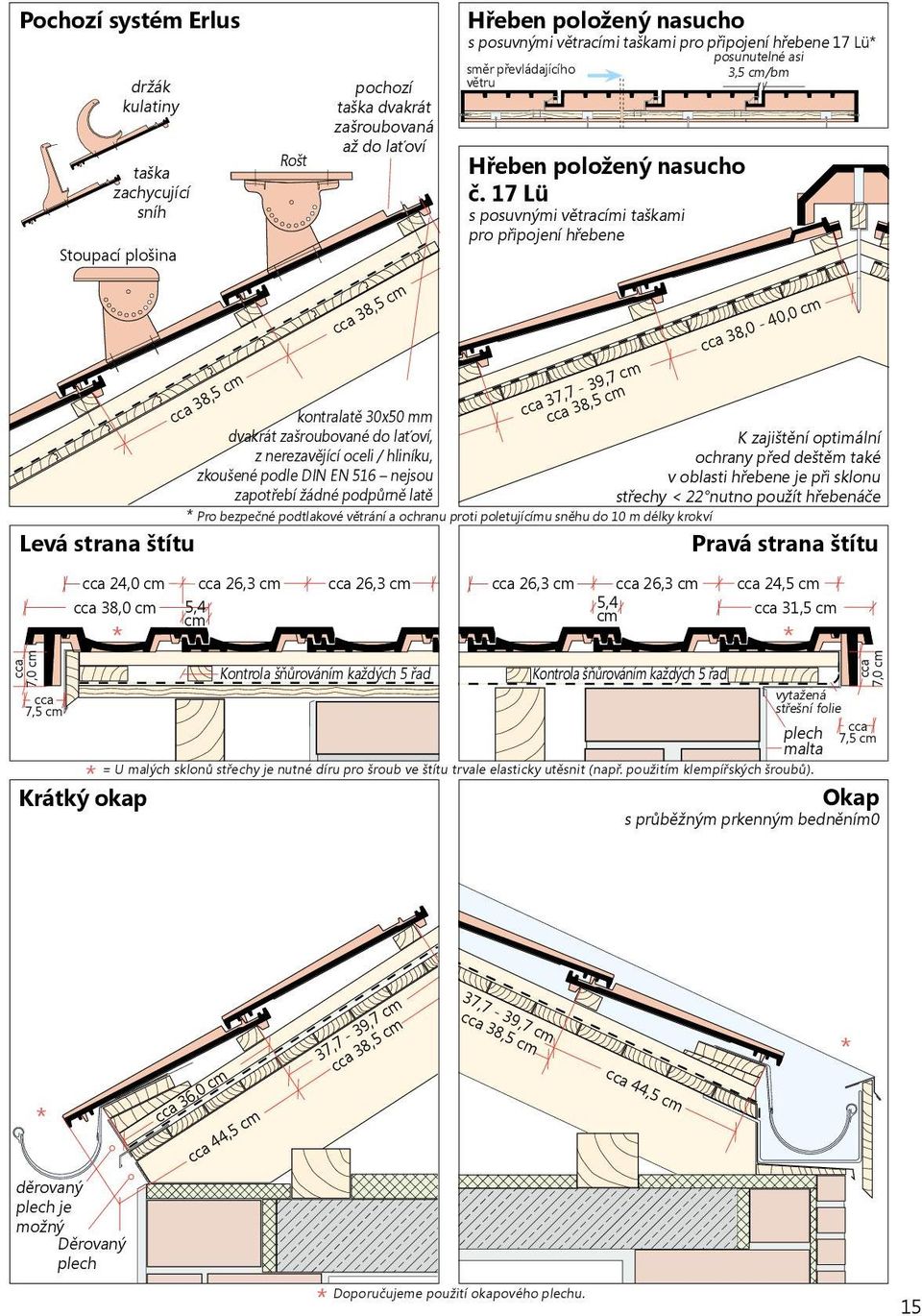

15 kxxl14-s Pochozí systém Erlus držák kulatiny taška zachycující sníh Stoupací plošina Rošt pochozí taška dvakrát zašroubovaná až do laťoví Hřeben položený nasucho s posuvnými větracími taškami pro připojení hřebene 17 Lü posunutelné asi směr převládajícího 3,5 cm/bm větru Hřeben položený nasucho č. 17 Lü s posuvnými větracími taškami pro připojení hřebene Levá strana štítu 7,0 cm 7,5 cm Krátký okap kontralatě 30x50 mm dvakrát zašroubované do laťoví, K zajištění optimální z nerezavějící oceli / hliníku, ochrany před deštěm také zkoušené podle DIN EN 516 nejsou v oblasti hřebene je při sklonu zapotřebí žádné kxxl14-s podpůrně latě střechy < 22 nutno použít hřebenáče kxxl14-c Pro bezpečné podtlakové větrání a ochranu proti poletujícímu sněhu do 10 m délky krokví 38,5 cm 38,5 cm 24,0 cm 26,3 cm 26,3 cm 38,0 cm 5,4 cm Kontrola šňůrováním 37,7-39,7 cm 38,5 cm 38,0-40,0 cm Pravá strana štítu 26,3 cm 26,3 cm 24,5 cm 5,4 cm 31,5 cm Kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). kxxl08-1 7,0 cm 7,5 cm kxxl09-1 s průběžným prkenným bedněním0 vytažená střešní folie plech malta Okap 36,0 cm 44,5 cm 37,7-39,7 cm 38,5 cm 37,7-39,7 cm 38,5 cm 44,5 cm děrovaný plech je možný Děrovaný plech kxxl08-2 kxxl10-2 Doporučujeme použití okapového plechu. 15

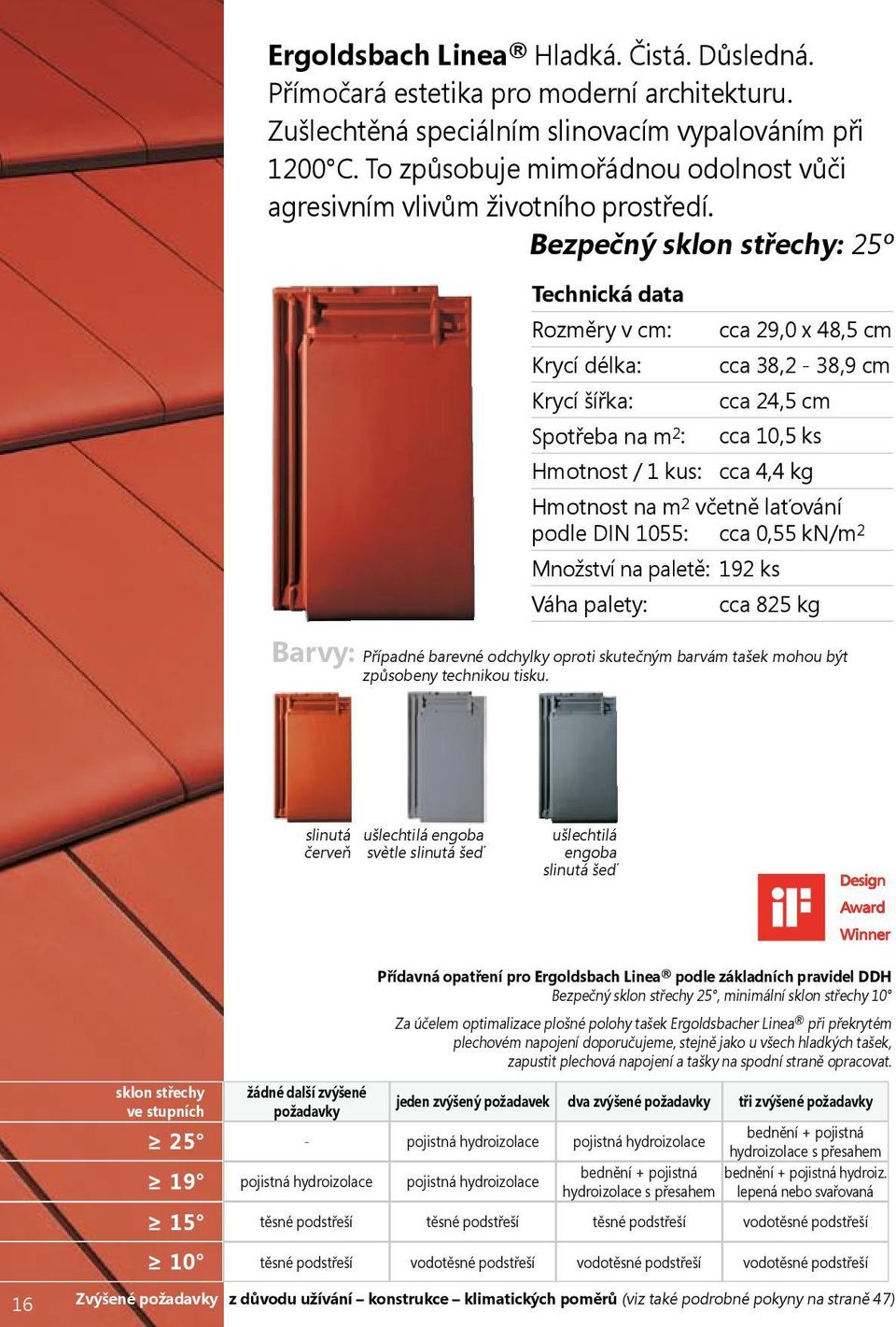

16 Ergoldsbach Linea Hladká. Čistá. Důsledná. Přímočará estetika pro moderní architekturu. Zušlechtěná speciálním slinovacím vypalováním při 1200 C. To způsobuje mimořádnou odolnost vůči agresivním vlivům životního prostředí. Bezpečný sklon střechy: 25º Technická data Rozměry v cm: 29,0 x 48,5 cm Krycí délka: 38,2-38,9 cm Krycí šířka: 24,5 cm Spotřeba na m 2 : 10,5 ks Hmotnost / 1 kus: 4,4 kg Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 192 ks Váha palety: 825 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. slinutá červeň svètle slinutá šeď slinutá šeď 16 sklon střechy ve stupních žádné další zvýšené požadavky - Přídavná opatření pro Ergoldsbach Linea podle základních pravidel DDH Bezpečný sklon střechy 25, minimální sklon střechy 10 Za účelem optimalizace plošné polohy tašek Ergoldsbacher Linea při překrytém plechovém napojení doporučujeme, stejně jako u všech hladkých tašek, zapustit plechová napojení a tašky na spodní straně opracovat. jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

17 Hřeben položený nasucho s taškou pro připojení hřebene a s větracím hřebenáčem č. 17 LÜ a 19 LÜ Větrací hřebenáč č. 17 LÜ a 19 LÜ používat pouze ve spojení s taškou pro připojení hřebene. Dach- X = 1. Latte neigung ab Firstscheitel mm mm mm mm mm mm F 17 LÜ ne přes 45 sklonu střechy mm 38,5 cm 38,5 cm X X 38,5 cm Uražením nosů na spodní straně tašky je možné vytvořit posuvnou plochu pro hřebenáč. Hřeben položený nasucho hřebenáčem č. 17 Erlus Hlinikový hřebenový pás pro sněhu odolnosti 38,5 cm zvednuté o 1 cm Levá strana štítu Pravá strana štítu 11,5 24,5 cm 24,5 cm 24,5 cm 24,5 cm 24,5 cm 21,0 cm 3,5cm 3,5cm 7,0 cm Kontrola šňůrováním Kontrola šňůrováním linea13_2 = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy Okap Děrovaný plech s tepelnou izolací na krokvích 3,5 cm 28,0 cm 38,5 cm 38,5 cm 38,5 cm Děrovaný plech 37,0 cm min. 2,0 cm min. 2,0 cm 7,0 cm Poloviční levá okrajová taška s dvojitou naválkou Poloviční pravá okrajová taška 9,0 14,0 24,5 cm 24,5 cm 24,5 cm 24,5 cm 24,5 cm 9,0 3,5cm 3,5cm 7,0 cm Kontrola šňůrováním Kontrola šňůrováním 7,0 cm Doporučujeme použití okapového plechu. 17

18 Ergoldsbach Forma Elegance. Styl. Důvtip. Jemné vlny pro střechy z pálené krytiny. Ženská linie odpovídá požadavku harmonického tvaru. Reprezentuje vysoký životní styl, přesvědčí hospodárností a moderní střešní kulturou. Bezpečný sklon střechy: 22º Také jako Technická data Rozměry v cm: 29,5 x 46,5 cm Krycí délka: 37,7-39,7 cm Krycí šířka: 25,5 cm Spotřeba na m 2 : 9,8-10,25 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 280 ks Váha palety: kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. + Lotus červená + Lotus hnědá + Lotus černá červená měděná antracitová kaštan kobaltová modř titanově stříbrná diamantová čerň Přídavná opatření pro Ergoldsbach Forma podle základních pravidel DDH Bezpečný sklon střechy 22, minimální sklon střechy sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

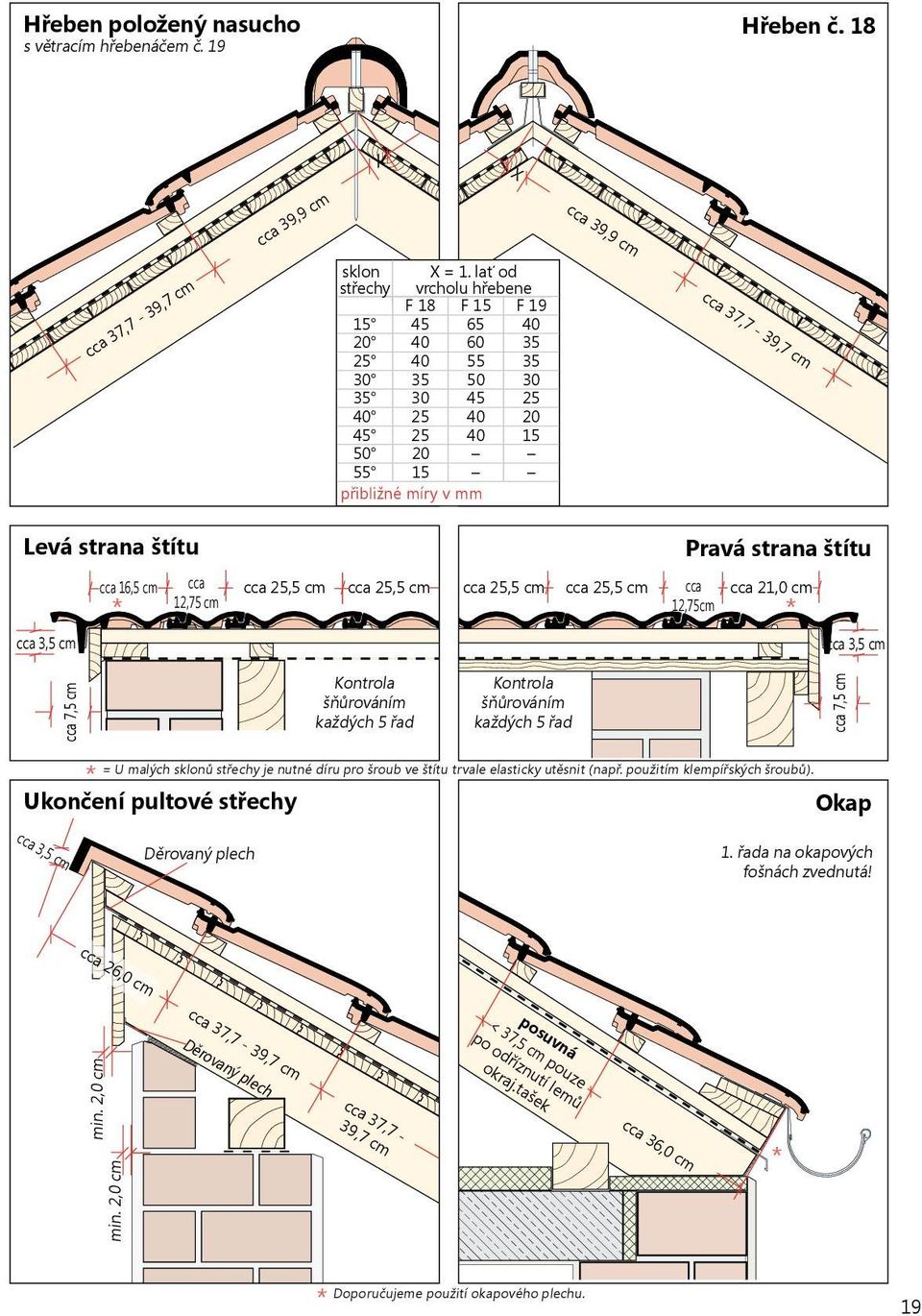

19 Hřeben položený nasucho s větracím hřebenáčem č. 19 Hřeben č ,9 cm X X 39,9 cm 37,7-39,7 cm sklon X = 1. lať od střechy vrcholu hřebene F 18 F 15 F přibližné míry v mm 37,7-39,7 cm Levá strana štítu Pravá strana štítu 16,5 cm 12,75 cm 25,5 cm 25,5 cm 25,5 cm 25,5 cm 21,0 cm 12,75cm 3,5 cm 3,5 cm 7,5 cm Kontrola šňůrováním forma13_2 Kontrola šňůrováním 7,5 cm = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy Okap 3,5 cm Děrovaný plech 1. řada na okapových fošnách zvednutá! 26,0 cm posuvná Děrovaný plech min. 2,0 cm min. 2,0 cm 37,7-39,7 cm 37,7-39,7 cm < 37,5 cm pouze po odříznutí lemů okraj.tašek 36,0 cm Doporučujeme použití okapového plechu. 19

20 Ergoldsbach Falcovka / slinutá falcovka - Robustní a rustikální pálená taška. Díky kladení na vazbu zvláště bezpečná při silných větrech a srážkách. Bezpečný sklon střechy: 30º Technická data Rozměry v cm: 22,4 x 40,5 cm Krycí délka: 32,6-33,8 cm Krycí šířka: 19,8 cm Spotřeba na m 2 : 15,0 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 280 ks Váha palety: 920 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň červená měděná slinutá červeň Přídavná opatření pro Ergoldsbach Falcovku kladenou na vazbu, podle základních pravidel DDH Bezpečný sklon střechy 30, minimální sklon střechy sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

21 Pochozí systém Erlus z nerezové oceli/hliníku, zkoušeno podle DIN EN 516, podpěrná lať není nutná. Zpracování podle DIN : < 45 : stoupací plošiny do každé 2. řady, stoupací tašky do každé řady; > 45 : stoupací plošiny a stoupací tašky do každé řady Stoupací plošina Rošt 46 nebo 80 cm, také jako nastavitelný rošt X 33,2 cm Hřeben položený nasucho s hřebenáčem č. 18 hliníková taška 2x přišroubovaná na latě 33,2 cm 33,2 cm střešní lať 2x připevněná na kontralatě sklon X = 1. lať od vrcholu hřebene střechy F5 F6 F15/ mm 40 mm mm 37 mm 55 mm mm 35 mm 50 mm mm 35 mm 45 mm mm 33,2 cm 33,2 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. Levá strana štítu 3,5 cm 4,0 cm 14,0 cm 9,9 cm 19,8 cm 19,8 cm 19,8 cm 19,8 cm 9,9cm 16,5 cm Kontrola šňůrováním Kontrola šňůrováním Pravá strana štítu 3,5 cm = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap Okap s odvodněným podstřeším 4,0 cm 36,0 cm 33,2 cm 33,2 cm 36,0 cm přilepit 3 cm staženo větrací mřížka min. 2,0 cm Doporučujeme použití okapového plechu. 21

22 Ergoldsbach Falcovka velká Zvlášť hospodárná pro svou velkou krycí plochu. Pro svou nízkou hmotnost jen asi 3,6 kg se dá rychle a snadno pokládat. Robustní a rustikální keramika. Bezpečný sklon střechy: 28º Technická data Rozměry v cm: 26,0 x 43,0 cm Krycí délka: 33,5-35,1 cm Krycí šířka: 22,4 cm Spotřeba na m 2 : 12,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 224 ks Váha palety: 780 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň červená měděná antracitová kaštan sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek vodo Přídavná opatření pro Ergoldsbach Falcovku velkou kladenou na vazbu, podle základních pravidel DDH Bezpečný sklon střechy 28, minimální sklon střechy 10 dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo 22 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

23 Hřebenáč č. 18 (2,75 ks/bm) taška pro ukončení hřebene řezaná vyrovnávací taška hřebene taška pro ukončení hřebene X Hřeben položený nasucho s hřebenáčem č. 18 Pro zajištění optimálního zabezpečení proti dešti je nutné u střech se sklonem < 28 použít tašky pro připojení hřebene. 35,3-36,8 cm sklon X = 1. lať od vrcholu hřebene střechy s přip.taškou hřebene bez přip.tašky hřebene F 15 F 18 F 15 F mm 25 mm 60 mm 40 mm mm 25 mm 60 mm 40 mm mm 30 mm 55 mm 40 mm mm 30 mm 55 mm 40 mm mm 40 mm 55 mm 40 mm mm - 55 mm mm - 60 mm - přibližné míry v mm Rozměry v tabulce vlevo jsou projekční hodnoty a musí se před pokládkou zkontrolovat. 34,4 cm 34,4 cm Levá strana štítu Pravá strana štítu 17,0 cm 11,2 cm 22,4 cm 22,4 cm 22,4 cm 22,4 cm 11,2 cm 20,5 cm 3,5 cm 3,5 cm 4,0 cm Kontrola šňůrováním Kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap Okap s odvodněným podstřeším 4,0 cm 39,0 cm 34,4 cm 34,4 cm 39,0 cm přilepit 3 cm staženo Větrací mřížka min. 2,0 cm Doporučujeme použití okapového plechu. 23

24 Ergoldsbach Falcovka velká XXL Zvlášť hospodárná pro malou potřebu jen asi 10 tašek na m 2. Se svou hmotností 4,0 kg se dá rychle a snadno pokládat. Bezpečný sklon střechy: 22º Technická data Rozměry v cm: 29,5 x 46,5 cm Krycí délka: 37,7-39,7 cm Krycí šířka: 25,7 cm Spotřeba na m 2 : 9,8-10,25 ks Ø 10 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 200 ks Váha palety: 820 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň červená měděná antracitová Přídavná opatření pro Ergoldsbach Falcovku velkou XXL podle základních pravidel DDH Bezpečný sklon střechy 22, minimální sklon střechy sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

25 Hřeben položený nasucho s větracím hřebenáčem č. 19 pro plně keramické odvětrání střechy do délky krokví 2 x 26 m Hřeben položený nasucho s hřebenáčem č. 18 pro plně keramické odvětrání střechy do délky krokví 2 x 16 m 38,5 cm 38,5 cm X Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. = nutná hřebenová lať 24/48 mm 38,5 cm sklon X = 1. lať od celková výška vč. stoj. střechy vrcholu latě hřebene 30 x 50 cm F 18 F 19 F X 38,5 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. Levá strana štítu 3,2 cm 7,5 cm 16,5 cm 12,8 cm 25,7 cm 25,7 cm 25,7 cm 25,7 cm 12,8 cm 21,0 cm Kontrola šňůrováním Kontrola šňůrováním Pravá strana štítu 3,2 cm = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap Okap s odvodněným podstřeším 7,5 cm posuvná v závislosti na průměru žlabu 3 cm staženo 8,0 cm 36,0 cm 38,5 cm 38,5 cm 44,0 cm řemeslně zhotovená lišta z děrovaného plechu přívod vzduchu Doporučujeme použití okapového plechu. přívod vzduchu 25

26 Ergoldsbach Reform XXL Klasika v nové velikosti. Nadčasově krásný a věcný tvar zaručuje širokou oblast použití. Vzhledem k váze 4 kg a optimalizovanému formátu je možná pokládka dokonce jen jednou rukou. Bezpečný sklon střechy: 22º Technická data Rozměry v cm: Krycí délka: Krycí šířka: Spotřeba na m 2 : 29,5 x 46,5 cm 37,7-39,7 cm 25,7 cm 9,8-10,25 ks Ø 10 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 240 ks Váha palety: 970 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. červená antracitová diamantová čerň sklon střechy ve stupních žádné další zvýšené požadavky - Přídavná opatření pro Ergoldsbach Reform XXL podle základních pravidel DDH Bezpečný sklon střechy 22, minimální sklon střechy 10 jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo 26 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

27 Hřeben položený nasucho s větracím hřebenáčem č. 19 sklon X = 1. lať celková výška střechy od vrcholu vč. stoj. latě hřebene 30 x 50 cm mm 85 mm Uvedené rozměry mm 80 mm jsou projekční hodnoty mm 75 mm a musí se před pokládkou mm 70 mm zkontrolovat mm 65 mm = nutná hřebenová mm 65 mm lať 24/48 mm mm 60 mm 38,5 cm 38,5 cm X X Hřeben položený nasucho s hřebenáčem č ,5 cm Ke zvýšení ochrany proti poletujícímu sněhu doporučujeme hliníkový větrací pás hřebene Erlus. sklon X = 1. lať střechy od vrcholu hřebene mm mm mm mm mm mm Uvedené rozměry jsou mm projekční hodnoty a musí mm se před pokládkou zkontrolovat mm 38,5 cm Levá strana štítu 3,2 cm 16,5 cm 12,8 cm Poloviční velkoplochá falcovka XXL jen k vyrovnání šířky u malých střešních ploch (vikýřů). 25,7 cm Poloviční velkoplochá falcovka Pravá strana štítu XXL jen k vyrovnání šířky u malých střešních ploch (vikýřů). 25,7 cm 12,8 cm 21,0 cm 3,2 cm 7,5 cm Kontrola Kontrola šňůrováním šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap Okap s odvodněným podstřeším 7,5 cm posuvná v závislosti na průměru žlabu 3 cm staženo 8,0 cm 36,0 cm 38,5 cm 38,5 cm 44,0 cm řemeslně zhotovená lišta z děrovaného plechu přívod vzduchu Doporučujeme použití okapového plechu. přívod vzduchu 27

28 Ergoldsbacher Reform SL Taška Ergoldsbacher Reform SL přesvědčuje svou filigránskou jemnou členitostí a optimální posouvatelností v oblasti sanace střech. Bezpečný sklon střechy: 25º Novinka! 20 mm Novinka! Technická data Rozměry v cm: 26,0 x 43,0 cm Krycí délka: 34,5 cm Krycí šířka: 22,4 cm Spotřeba na m 2 : od 12,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 224 ks Váha palety: 780 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. Novinka! Novinka! Novinka! červená měděná antracitová Přídavná opatření pro Ergoldsbach Reform SL podle základních pravidel DDH Bezpečný sklon střechy 25, minimální sklon střechy sklon střechy ve stupních žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

29 Pochozí systém Erlus z nerezové oceli/hliníku, zkoušeno podle DIN EN 516, podpěrná lať není nutná. hliníková taška 2x přišroubovaná na latě (spolu dodávané šrouby z nerezové oceli) Rošt 46 nebo 80 cm, také jako nastavitelný rošt Hřeben položený nasucho s hřebenáčem č. 21 Ke zvýšení ochrany proti poletujícímu sněhu doporučujeme hliníkový větrací pás hřebene Erlus. Stoupací plošina x 34,5 cm 34,5 cm 34,5 cm 34,5 cm Levá strana štítu 3,5 cm 4,0 cm střešní lať 2x připevněná na kontralatě 17,0 cm 22,4 cm 22,4 cm 26,0 cm 3,4 cm Uvedené hodnoty jsou přibližné a před pokládáním se musí individuálně zkontrolovat. Pravá strana štítu 22,5 cm 22,4 cm 20,5 cm 3,4 cm 3,5 cm 4,0 cm Okap = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Okap s odvodněným podstřeším větrací mřížka min. 2,0 cm 33,3 cm 39,0 cm 34,5 cm 34,5 cm 39,0 cm slepení 3 cm staženo řemeslně zhotovená lišta z děrovaného plechu min. 2% Doporučujeme použití okapového plechu. 29

30 Ergoldsbach Vlnová falcovka XXL Mezinárodní a dobová interpretace regionálního tvaru. Velmi vhodná pro renovace díky možnosti posuvu od 32,5 do 40 cm. Obzvlášť hospodárná. Bezpečný sklon střechy: (podle délky latě) Technická data Rozměry v cm: 27 x 47 cm Krycí délka: 32,5-40,0 cm Krycí šířka: 25,4 cm Spotřeba na m 2 : 9,75-12,0 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 210 ks Váha palety: 800 kg zkontrolovat rozměry tašky Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. červená kaštan kobaltová modř titanově stříbrná antracitová Technický pokyn: Při krycí délce menší než 3 8,5 cm se musí lemy krajových tašek v přední části odříznout. sklon střechy vzdalenost latí vzdalenost latí 32,5-38,5 cm 38,6-40,0 cm diamantová čerň Přídavná opatření pro Ergoldsbach Vlnová falcovka XXL podle základních pravidel DDH Bezpečný sklon střechy 22 při vzdálenosti latí 32,5 38,5 cm, bezpečný sklon střechy 30 při vzdálenosti latí 38,6 40,0 cm, minimální sklon střechy 10 žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky überlappte Unterdeckung vodo tři zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná hydroiz. lepená nebo svařovaná vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

31 Hřeben položený nasucho s větracím hřebenáčem č. 19 TPH = taška pro připojení hřebene hohl14_a. Hřeben položený nasucho s hřebenáčem č. 18 hohl14_b. X 38,5 cm vzdálenost latí pro připojení hřebene 34,0-41,5 cm sklon X = 1. lať od vrcholu hřebene střechy s TPH bez TPH mm 40 mm mm 40 mm Uvedené rozměry jsou mm 30 mm projekční hodnoty a mm 30 mm musí se před pokládkou mm 25 mm zkontrolovat mm 20 mm přibližné míry v mm mm 15 mm X 34,0-41,5 cm s klon X = 1. lať od vrcholu hřebene střechy F15 F18 s TPH bez TPH s TPH bez TPH mm 50 mm 55 mm 40 mm mm 50 mm 50 mm 40 mm mm 50 mm 45 mm 35 mm mm 40 mm 40 mm 30 mm mm 35 mm 30 mm 30 mm mm hohl08_1. 35 mm 25 mm 25 mm mm 30 mm 20 mm 20 mm mm 40 mm 20 mm 10 mm mm 40 mm 20 mm 5 mm 38,5 cm Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. hohl09_1. Levá strana štítu Pravá strana štítu 27,5 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 19,0 cm 6,0 cm 6,0 cm 9,0 cm Kontrola Kontrola šňůrováním šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). Ukončení pultové střechy hohlfalz13_2 9,0 cm Okap Děrovaný plech Děrovaný plech 38,5 cm 36,0 cm 38,5 cm 38,5 cm min. 2,0 cm min. 2,0 cm možnost posunutí 21,5-28,0 cm Doporučujeme použití okapového plechu. 31

32 Ergoldsbach Monaco přináší středomořský životní pocit přímo domů. Její markantní profil propůjčuje vaší střeše hru světel a stínu známou z jižních regionů. Bezpečný sklon střechy: 22º Technická data Rozměry v cm: 25,5 x 42,0 cm Krycí délka: 33,8-34,3 cm Krycí šířka: 19,9 cm Spotřeba na m 2 : 14,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 192 ks Váha palety: 730 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň klasik sklon střechy ve stupních žádné další zvýšené požadavky Přídavná opatření pro Ergoldsbach Monaco podle základních pravidel DDH Bezpečný sklon střechy 22, minimální sklon střechy 10 jeden zvýšený požadavek dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná tři zvýšené požadavky vodo 10 vodo vodo vodo 32 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

33 Nasucho položený hřeben s hřebenovými taškami Přesahující okap s odvodněným podstřeším 34,0 cm 34,0 cm 34,0 cm 38,0 cm Vzdálenost od vrcholového bodu hřebene k 1. lati sklon s hřeben. taškami s větrací záklopkou střechy a hřeb. č. 15 Al-hřeben. vál. a hřeb. č mm 55 mm mm 40 mm mm 35 mm mm 35 mm mm 20 mm mm 30 mm 3 cm řemeslně zhotovená lišta z děrovaného plechu min. 2 Levá strana štítu Pravá strana štítu 7,4 cm 6,5 cm 18,0 cm 31,0 cm Krátký okap 19,9 cm 19,9 cm 19,9 cm 19,9 cm 19,9 cm 19,9 cm 19,5 cm 6 cm Kontrola šňůrováním = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). 6 cm 7,4 cm z vytahnotou folii plech malta Přesahující Okap s tepelnou izolací na krokvích variabilní 3,5 8 cm 30,0 cm 38,0 cm 34,0 cm 30,0 cm 34,0 cm 38,0 cm variabilní 3,5 8 cm min. 2 cm min. 2 Větrací otvor Doporučujeme použití okapového plechu. 33

34 Ergoldsbach prejzová vlnovka Intenzivní hra světla a stínu prejzové tašky propůjčí Vaší střeše výrazný profil. Proto je tato markantní střešní taška jako stvořená pro historické budovy a domy v italském stylu. Bezpečný sklon střechy: 22º Technická data Rozměry v cm: 24,5 x 41,5 cm Krycí délka: 33,7 cm Krycí šířka: 20,8 cm Spotřeba na m 2 : 14,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,80 kn/m 2 Množství na paletě: 104 ks Váha palety: 530 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň sklon střechy ve stupních Přídavná opatření pro Ergoldsbach prejzovou vlnovku podle základních pravidel DDH Bezpečný sklon střechy 22, minimální sklon střechy 10 žádné další zvýšené požadavky - jeden zvýšený požadavek vodo dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo tři zvýšené požadavky vodo vodo 34 Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

35 Hřeben položený nasucho 38,0 cm variabilní 38,0 cm Hřeben položený nasucho s větracími taškami pro připojení hřebene X 33,7 cm Sklon X = 1. lať od vrcholu hřebene střechy F7 F mm 80 mm mm 70 mm mm 65 mm mm 55 mm mm 45 mm mm mm mm mm - Rozměry uvedené v tabulce vlevo jsou projekční hodnoty a musí se před pokládkou zkontrolovat. 33,7 cm 33,7 cm Krátký štít se zubovou lištou ozubená lišta min. 2,0 cm Přesahující okapní hrana Kontrola šňůrováním Kontrola šňůrováním Přesahující štít s průběžným prkenným bedněním 24,0 cm 20,8 cm 20,8 cm 20,8 cm 20,8 cm 20,8 cm 21,5 cm ocelový úhelník = U malých sklonů střechy je nutné díru pro šroub ve štítu trvale elasticky utěsnit (např. použitím klempířských šroubů). min. 2,0 cm Přesahující okapní hrana variabilní 2,5-7,0 cm Větrací mřížka min. 2,0 cm 40,0 cm 33,7 cm Větrací mřížka 33,7 cm 40,0 cm přilepit variabilní stažení řemeslně zhotovená lišta z děrovaného plechu Doporučujeme použití okapového plechu. 35

36 Francká žlábková taška Pro rustikální plochy s typicky regionálním charakterem. Díky své štíhlé linii je nezaměnitelná. Zaujme prostou elegancí, pokládka možná nasucho nebo do malty. Bezpečný sklon střechy: 40º Technická data Rozměry v cm: 45 x 18,5 cm Krycí délka: 40,5 cm Krycí šířka: 14,5 cm Spotřeba na m 2 : 17,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,55 kn/m 2 Množství na paletě: 300 ks Váha palety: 790 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. přírodní červeň 36 sklon střechy ve stupních žádné další zvýšené požadavky - Přídavná opatření pro Francká žlábková taška podle základních pravidel DDH Bezpečný sklon střechy 40, minimální sklon střechy 10 jeden zvýšený požadavek vodo dva zvýšené požadavky überlappte oder verfalzte Unterdeckung vodo tři zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná hydroiz. lepená nebo svařovaná vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

37 Hřeben položený nasucho Hřeben položený nasucho zajištění proti větru pomocí příchytek hřebenáče hřebenáč č. 2 Při pokládce nasucho se používá hliníkový větrací pás hřebene jako ochrana proti poletujícímu sněhu. Prospekt na vyžádání. X 40,5 cm 40,5 cm Sklon střechy X = 1. lať od vrcholu hřebene Minimálně mm mm Rozměry uvedené v tabulce vlevo jsou projekční hodnoty a musí se před pokládkou zkontrolovat. Přesahující štít se zavětrovacím prknem 14,0 cm 14,5 cm 14,5 cm 14,5 cm 14,5 cm 14,5 cm 14,5 cm 14,5 cm Zarovnaný štít s průběžným prkenným bedněním 14,5 cm 14,5 cm 14,5 cm 4,5 cm min. 2,0 cm Kontrola šňůrováním Kontrola šňůrováním Přesahující okapní hrana Přesahující okapní hrana variabilní 2,5-7,0 cm Větrací mřížka min. 2,0 cm 42,0 cm 40,5 cm Větrací mřížka 40,5 cm 42,0 cm přilepit variabilní 3,0 cm řemeslně zhotovená lišta z děrovaného plechu Doporučujeme použití okapového plechu. 37

38 Ergoldsbach prejzová taška Historicky věrná, s osobitým výrazem. Svou středozemní krásou ideální pro individuální ztvárnění střechy a zastřešení zídek (bez nosu) pro rodinné domy s velkými nároky. Pokládka je možná nasucho i do malty. Bezpečný sklon střechy: 40º Technická data Rozměry v cm Mönch: 11 x 41 cm Rozměry v cm Nonne: 21 x 41 cm Krycí délka: 34,0 cm Krycí šířka: 21,5 cm Spotřeba na m 2 : 13,7 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 0,90 kn/m 2 Množství na paletě: 400 / 240 ks Váha palety: ca 730 / 680 kg Barvy model standart přírodní červeň měděná antracitová K dostání další modely prejzových tašek viz vyobrazení níže. Zvláštní modely na dotaz 38 sklon střechy ve stupních Model Alter Hof (Starý dvùr) žádné další zvýšené požadavky - Model Füssen jeden zvýšený požadavek vodo Model Nymphenburg Přídavná opatření pro Ergoldsbach prejzovou tašku (Standard) podle základních pravidel DDH Bezpečný sklon střechy 40, minimální sklon střechy 10 dva zvýšené požadavky bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo Model Seligenthal Model Trausnitz tři zvýšené požadavky vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

39 Okap model Standard model Standard Hřeben příchytka tašky prejz zkrácen okapová ozubená lišta přívod vzduchu 39,0 cm 34,0 cm variabilní podle sklonu střechy Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. 34,0 cm Štít model Standard s ukončením pomocí prkna jako ozubená lišta 5,5 cm 21,5 cm 21,5 cm 21,5 cm 21,5 cm 21,5 cm malta 5,5 cm Štít model Standard do malty řez lžící do malty ozubená lišta malta příchytka tašky ocelový úhelník 3,0 cm Zíď Pro zastřešení zídek prejzy Standard potřebujete vrchní prejzy (kůrky) bez závěsného nosu. odříznutý okraj minimální poloměr 2,10 m Pro zastřešení zaoblených zídek jsou vhodné řezané vrchní prejzy Standard. Hodnoty pro povolenou výšku volně stojících nečleněných zídek druh cihel a měrná výška zídky (H) nad povrchem půdy při tloušťce zídky (d)) hmotnost kg/dm 3 36,5 cm 30,0 cm 24,0 cm KMz 1,9 2,90 m - 1,25 m KMz 1,9 VMz 1,8 Mz 1,8 2,65 m 1,80 m 1,15 m VHlz 1,4 Hlz 1,4 2,20 m 1,50 m 0,95 m VHlz 1,2 Hlz 1,2 2,05 m 1,40 m 0,90 m VHlz 1,0 Hlz 1,0 1,75 m 1,20 m 0,75 m Tabulka vychází k předpokladu, že spára mezi zdivem a základovým betonem se nachází nad povrchem půdy. d H Doporučujeme použití okapového plechu. 39

40 Ergoldsbach bobrovka/slinutá bobrovka Klasika s rozsáhlými možnostmi pokládky. Firma Erlus tyto tašky vyrábí normálním a slinovacím vypalováním. Ve velkém množství barev, engob a ušlechtilých engob. A s různými povrchy a řezy. Bezpečný sklon střechy: 30º Technická data Rozměry v cm: 18,0 x 38,0 cm ± 2% Krycí délka: viz údaje vpravo Krycí šířka: ca 18,0 cm ± 2% Tloušťka: Spotřeba na m 2 : 1,5 cm 33,7-44,5 ks Hmotnost na m 2 včetně laťování podle DIN 1055: 75 kg Množství na paletě: 480 ks Váha palety: 930 kg Barvy: Případné barevné odchylky oproti skutečným barvám tašek mohou být způsobeny technikou tisku. sklon střechy ve stupních pro slinutá bobrovky, pro bobrovky přírodní červeň královská červená diamantová čerň měděná kaštan antracitová zeleň Přídavná opatření pro Ergoldsbach bobrovka/slinutá bobrovka podle základních pravidel DDH Bezpečný sklon střechy 20, minimální sklon střechy 18 pro bobrovky, 10 pro slinuté bobrovky žádné další zvýšené jeden zvýšený požadavek dva zvýšené požadavky tři zvýšené požadavky požadavky - vodo brazilská hněď Siena (pouze slinuté bobrovky) bednění + pojistná hydroizolace s přesahem bednění + pojistná bednění + pojistná hydroiz. hydroizolace s přesahem lepená nebo svařovaná vodo červená slinutá (pouze slinuté bobrovky) Další formy a řezy pro bobrovky najdete na stránce 48! vodo vodo Zvýšené požadavky z důvodu užívání konstrukce klimatických poměrů (viz také podrobné pokyny na straně 47)

41 Vzdálenost latí u různých druhů krytí Spotřeba na m 2 je závislá na sklonu střechy a tvaru mezi 33,7 ks a 44,5 ks/m2, viz str. 46. sklon min. překrytí vzdálenost latí vzdálenost latí střechy dvojité krytí korunové krytí < 30 9,0 cm 14,5 cm 29,0 cm > ,0 cm 14,5 cm 29,0 cm > ,0 cm 15,0 cm 30,0 cm > ,0 cm 15,5 cm 31,0 cm > ,0 cm 16,0 cm 32,0 cm > 60 5,0 cm 16,5 cm 33,0 cm Od 65 sklonu se musí každá bobrovka připevnit! Velká poloviční krajová taška X vzdálenost latí Hřeben položený nasucho s větracím hřebenáčem č. 19 vzdálenost latí vzdálenost latí sklon X = 1. lať od vrcholu hřebene střechy F1 F2 F19 Y do malty nasucho nasucho pro F mm 50 mm mm 90 mm 90 mm 45 mm mm 90 mm 90 mm 40 mm mm 85 mm 95 mm 35 mm mm 80 mm 100 mm 30 mm mm 80 mm 100 mm 20 mm mm 15 mm mm do malty X = vzdálenost od vrcholového bodu hřebene (viz tabulka dole). vzdálenost latí vzdálenost latí vzdálenost latí Uvedené rozměry jsou projekční hodnoty a musí se před pokládkou zkontrolovat. Levá strana štítu s velkou poloviční krajovou taškou ( 3 ks na bm) 18,0 cm 18,0 cm 18,0 cm 18,0 cm 9,0 cm 8,0 cm kontralať Střecha s bedněním a poj.hydroizol. Pravá strana štítu s krajovou taškou ( 6 ks na bm) 18,0 cm 18,0 cm 18,0 cm 19,5 cm 8,0 cm (zvednutý štít) malé prověšení zvednutý štít 15,0 cm 9,0 cm 3,8 cm Kontrola šňůrováním Kontrola šňůrováním ca.2,0 cm 4,5 cm Přesahující okapní hrana při dvojitém krytí Krátká okapní hrana při korunovém krytí variabilní 3 7 cm vzdálenost latí vzdálenost latí vzdálenost latí vzdálenost latí vzdálenost latí 30,0 cm. 24,0 cm 10 cm cm Děrovaný plech Doporučujeme použití okapového plechu. 41

42 Univerzální příchytky tašky Erlus Univerzální příchytky tašky Erlus z tvrdé pružinové oceli V2A Pro průřezy latí 24 x 48 mm, 30 x 50 mm a 40 x 60 mm. Potřebný počet kusů na m2 se řídí místními podmínkami, klimatickými poměry a stavebními předpisy dané země. Odzkoušená hodnota činí > 0,15 kn/kus (podle NEN 6707). Vhodné pro všechny falcované střešní tašky Ergoldsbach kromě Vlnové falcovky XXL a prejzové vlnovky. Speciální příchytky pro Ergoldsbach prejzové tašky a Francké žlábkové tašky na vyžádání. Ergoldsbach E58 Ergoldsbach E58 S Ergoldsbach E58 MAX Ergoldsbach E58 SL Ergoldsbach Karat Ergoldsbach KaratXXL Ergoldsbach Linea Ergoldsbach Forma Ergoldsbach Falcovka Ergoldsbach Falcovka velká Ergoldsbach Falcovka velká XXL Ergoldsbach Reform XXL Ergoldsbach Reform SL Ergoldsbach bobrovka Ergoldsbach slinutá bobrovka Ergoldsbach Monaco Ergoldsbach prejzová vlnovka Univerzální příchytky tašky Erlus z pružinové oceli V2A (balení 250 ks) Hlavové/boční příchytky tašky Erlus pro prejzové vlnovky z pružinové oceli V2A 2,8 mm pro laťování 40/60 mm (balení 50 ks) Příchytky tašky Erlus č. 415 c pro bobrovky z pružinové oceli V2A (balení 200 ks) pro laťování 30/50 mm a 40/60 mm 42

43 Ergoldsbach E58 Ergoldsbach E58 S Ergoldsbach E58 MAX Ergoldsbach E58 SL Ergoldsbach Karat Ergoldsbach Karat XXL Ergoldsbach Linea Ergoldsbach Forma Ergoldsbach Falcovka Ergoldsbach Falcovka velká Ergoldsbach Falcovka velká XXL Ergoldsbach Reform XXL Ergoldsbach Reform SL Ergoldsbach Vlnová falcovka XXL Ergoldsbach bobrovka Ergoldsbach slinutá bobrovka Ergoldsbach prejzová taška Ergoldsbach prejzová vlnovka Francká žlábková taška Ergoldsbach Monaco Modely a výrobníprogram = k dostání i jako Erlus Lotus Posuvná taška pro připojení hřebene okrajová levá Posuvná taška pro připojení hřebene Posuvná taška pro připojení hřebene okrajová pravá Taška pro připojení hřebene větrací Taška pro připojení hřebene okrajová levá/pravá Taška pro připojení hřebene Taška pro připojení hřebene s oboustrannou naválkou Taška okrajová levá/pravá Taška základní Taška poloviční Taška s oboustrannou naválkou Taška okapní Taška okapní s oboustrannou naválkou Taška pultová okrajová levá/pravá Taška pultová základní Taška pultová s oboustrannou naválkou Taška protisněhová Taška větrací Taška odvětrávací hliníková komplet Taška prostupová palená sanitarni Taška anténní hliníková komplet Taška průchozí pro solární systém komplet hliniková Taška prosvětlovací Střešní okno v barvě nebo měděné Příchytky tašek Studená 43

44 Erlus Erloton systémové příslušenství doplňuje paletu modelů optimálně přizpůsobeným příslušenstvím pro nejrůznější požadavky. Taška z akrylátu (ne pro vlnovou falcovku XXL, Linea, Karat, Karat XXL, E58 S, E58 SL a Reform SL) Střešní okno z mědi, 45/55 cm (se sklem) Střešní okno s barevnou vrstvou, červenohnědé nebo černé nebo s originální barvou Erlus, 45x55 cm (se sklem) Hliníkový sanitární větrák ø 125 mm, eloxovaný, přípojná manžeta s hadicí (70 cm) a redukcemi Erlus Erloton systémové příslušenství (eloxované) Základní prvek se skládá z hliníkové základové desky ve formě a barvě originální tašky a je Hliníková základová deska se dodává ve všech modelech a barvách (jen v systému) Hliníkový nosič solárních panelů Hliníkový hák na zachycování sněhu a mřížka na zachycování sněhu, 20 cm, v tyčích po 3 m, mřížky lze objednat také jednotlivě Hliníkový držák kulatiny Erlus Erloton systémové příslušenství pro odborné a opticky odpovídající střešní nástavby. Hliníkové zakončení hřebene pro hřebeny 15, 18, 19 a 21 Hliníkové zakončení hřebene univerzální Okapová ochranná páska 10 cm široká, plast, v kotoučích po 5 m Hliníkový větrací pás pro nároží šíře 28 cm, červený nebo černý, v kotoučích po 5 m Držáky latí pro hřeben a nároží Hřebenové příchytky červené nebo černé (balení 10 kusů) Hřeben pro okapový větrák délka 1 m, plast 44
