1 listopad 2008 Magazín společnosti ACTIA o multiznačkové diagnostice Slovo redakce Speciální reportá Vážení zákazníci, rok 2008 byl zcela ve znamení vývoje: vznikly nové značky, byly vyvinuty nové funkce, neustále se zvyšujevýkonnostnástrojemulti-diag. Speciální reportáž Vyvrcholením letošního roku je příchod nového vzhledu uživatelského rozhraní u naší nejnovější verze avíce než 620 novinek, které rozšiřují náš diagnostickýnástroj. Aktualizace na CD, DVD nebo prostřednictvím internetu obohatilo váš diagnostický nástroj ovíce než 2000 nových systémů, integrovaných v uplynulých měsících. Multi-Di@g představuje aktuálně jeden z nejvýkonnějších diagnostických nástrojů na trhu *, ato díky pokrytí širokého spektra značek s jednoznačně a přesně definovanými funkcemi Toto vydání přináší aktualizovaný kalendář na příští rok, který jak se zdá, bude výjimečný jak po stránce podmínek vybavení tak i vývoje funkcí naší ambicí je, ostatně jako doposud,dosáhnoutplnéspokojenostizákazníků. Speciální reportáž o brzdách, uvedená v tomto magazínu je výbornou příležitostí kprezentaci hlavních funkcí nástroje Multi-Diag,ať už využívaných při běžné údržbě vozidla či při profesionálníchúkonech. Brzdy strana 3 Trucks Multi-Diag pro užitková vozidla strana Využíváme nyní příležitosti aprostřednictvím tohoto magazínu oznamujeme uvedení našeho diagnostického nástroje pro nákladní vozidla (tahače a přípojná vozidla), autobusy a užitková vozidla: Multi-Di@g Trucks. Přejeme vám mnoho úspěchů při používání našich nástrojů. Váš tým ACTIA Multi-Di@g DVD III-2008 obsahuje 620 novinek! strana9 * zdroj: Autokompass (leden 2008) a Décision Atelier (červen 2008)

2 Magazín společnosti ACTIA o multiznačkové diagnostice ACTIA uvádí Multi-Diag pro užitková vozidla Společnost ACTIA rozšiřuje své portfolio multiznačkových diagnostických nástrojů uvedením Multi-Di@g Trucks, určeného pro údržbu a opravy t ěžkých (tahačů, přípojných ), autobusů, autokarů a užitkových. Multi-Di@g Trucks nabízí ucelený výběr funkcí pro vozidla všech předních výrobců a všechny následující systémy:, ABS/EBS, odpružení, brzdy, centrální řídicí jednotka, převodovka, systémy airbagů, klimatizace, přístrojový štít, ventilky kol atd. Stejně jako systém Multi-Di@g pro soukromá osobní vozidla nabízí i Multi-Di@g Trucks snadnou obsluhu. Jeho předností je navádění uživatele při používání různých diagnostických funkcí. Navíc obsahuje technickou dokumentaci plně integrovanou do nástroje, takže poskytuje p řístup k plánům údržby, elektrickým schématům a technickým údajům. Multi-Di@g Trucks je robustní nástroj plně přizpůsobený podmínkám každodenního používání v servisní dílně či na silnici. Využitím komunikační technologie Bluetooth poskytuje Multi-Di@g Trucks maximální míru mobility, neboť pracuje bez nutnosti propojení kabely s komunikačním rozhraním. 2 _ Multi-Diag News č. 21 _ listopad 2008

3 n 21 Speciální reportáž Brzdy Obecného rozšíření dosáhly systémy ABS, ESP a elektrická parkovací brzda, které zvyšují výkon vozidla a bezpečnost posádky. Současné masivní zavádění elektroniky související s uvedenými systémy zvýšilo komplexnost brzdových systémů. Použití diagnostického nástroje se nyní stává základní podmínkou i pro v ětšinu rutinních údržbových úkon ů. Pokud například chcete vyměnit brzdové destičky na voze Mercedes vybaveném elektrickou parkovací brzdou, musíte k povolení třmenu brzdy použít diagnostický nástroj. Neexistuje totiž p říkaz, který by umožňoval provést tento úkon ručně (viz str. 5). Multi-Di@g obsahuje odborné prostředí brzdy, v němž úkony související s údržbou a opravami brzdového systému vyžadují, aby bylo jednoznačně nastaveno použití diagnostického nástroje. Každá položka v nabídce brzd funguje jako zkratka umožňující přímý přístup k příslušné funkci. Například se lze jedním kliknutím dostat na položku parkovací brzdy zatáhnout/uvolnit, aniž by bylo nutné vybírat řídicí jednotku nebo procházet nabídkami různých řídicích jednotek.

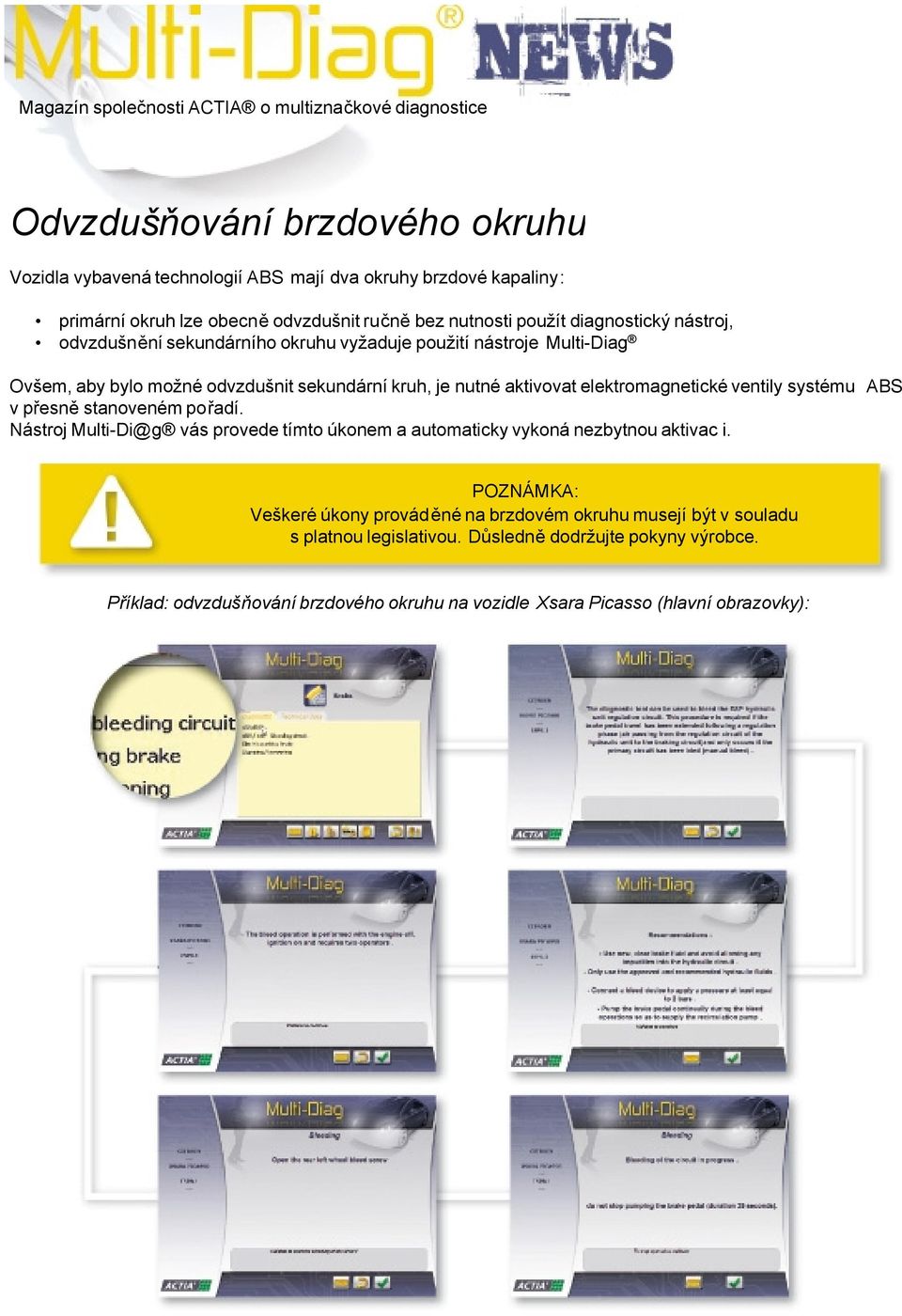

4 Magazín společnosti ACTIA o multiznačkové diagnostice Odvzdušňování brzdového okruhu Vozidla vybavená technologií ABS mají dva okruhy brzdové kapaliny: primární okruh lze obecně odvzdušnit ručně bez nutnosti použít diagnostický nástroj, odvzdušnění sekundárního okruhu vyžaduje použití nástroje Multi-Diag Ovšem, aby bylo možné odvzdušnit sekundární kruh, je nutné aktivovat elektromagnetické ventily systému ABS v přesně stanoveném pořadí. Nástroj Multi-Di@g vás provede tímto úkonem a automaticky vykoná nezbytnou aktivac i. POZNÁMKA: Veškeré úkony prováděné na brzdovém okruhu musejí být v souladu s platnou legislativou. Důsledně dodržujte pokyny výrobce. Příklad: odvzdušňování brzdového okruhu na vozidle Xsara Picasso (hlavní obrazovky): 4

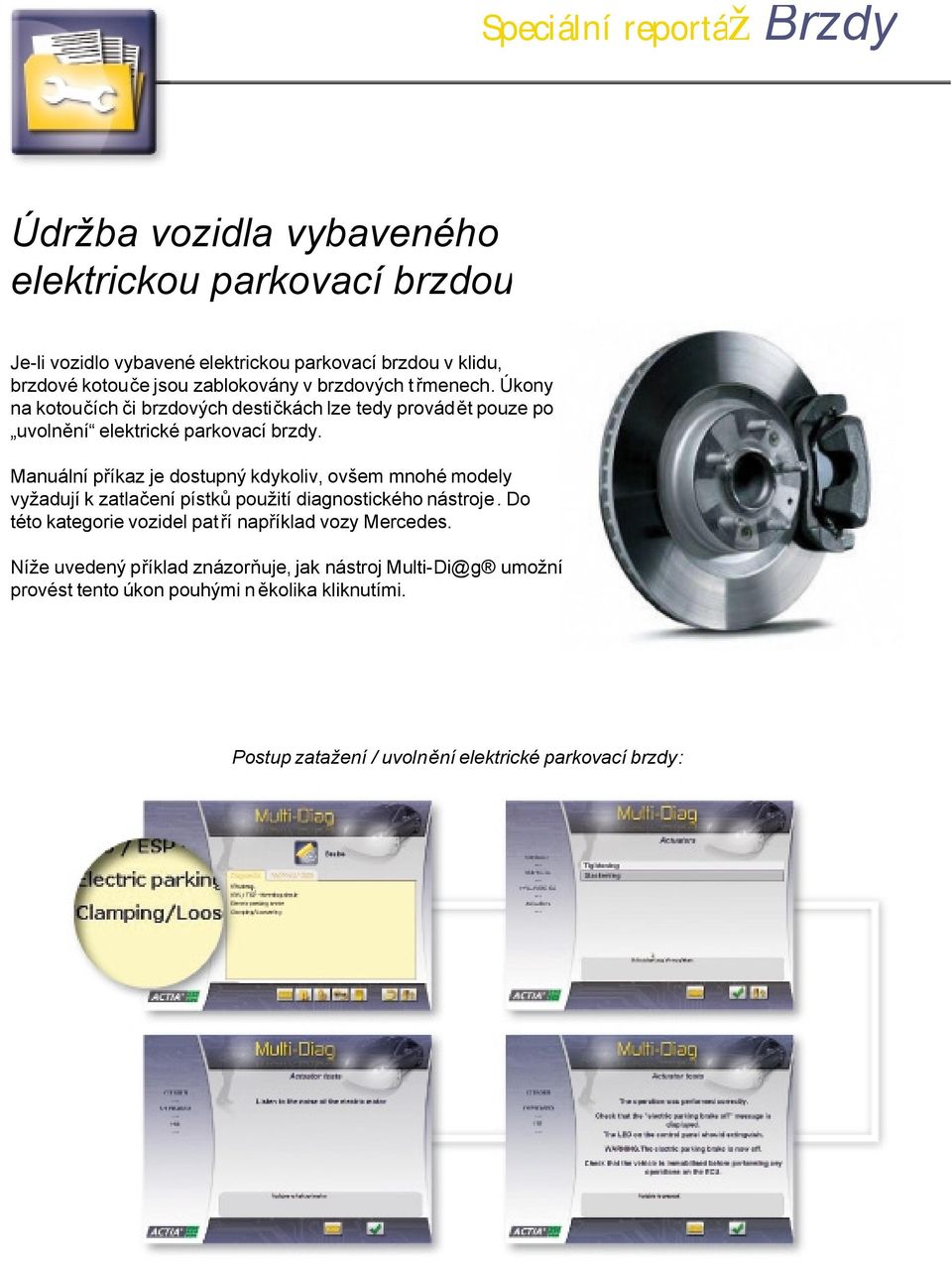

5 Speciální reportáž Brzdy Údržba vozidla vybaveného elektrickou parkovací brzdou Je-li vozidlo vybavené elektrickou parkovací brzdou v klidu, brzdové kotouče jsou zablokovány v brzdových t řmenech. Úkony na kotoučích či brzdových destičkách lze tedy provádět pouze po uvolnění elektrické parkovací brzdy. Manuální příkaz je dostupný kdykoliv, ovšem mnohé modely vyžadují k zatlačení pístků použití diagnostického nástroje. Do této kategorie pat ří například vozy Mercedes. Níže uvedený příklad znázorňuje, jak nástroj Multi-Di@g umožní provést tento úkon pouhými n ěkolika kliknutími. Postup zatažení / uvolnění elektrické parkovací brzdy: Multi-Diag News č. 21 _ listopad 2008 _

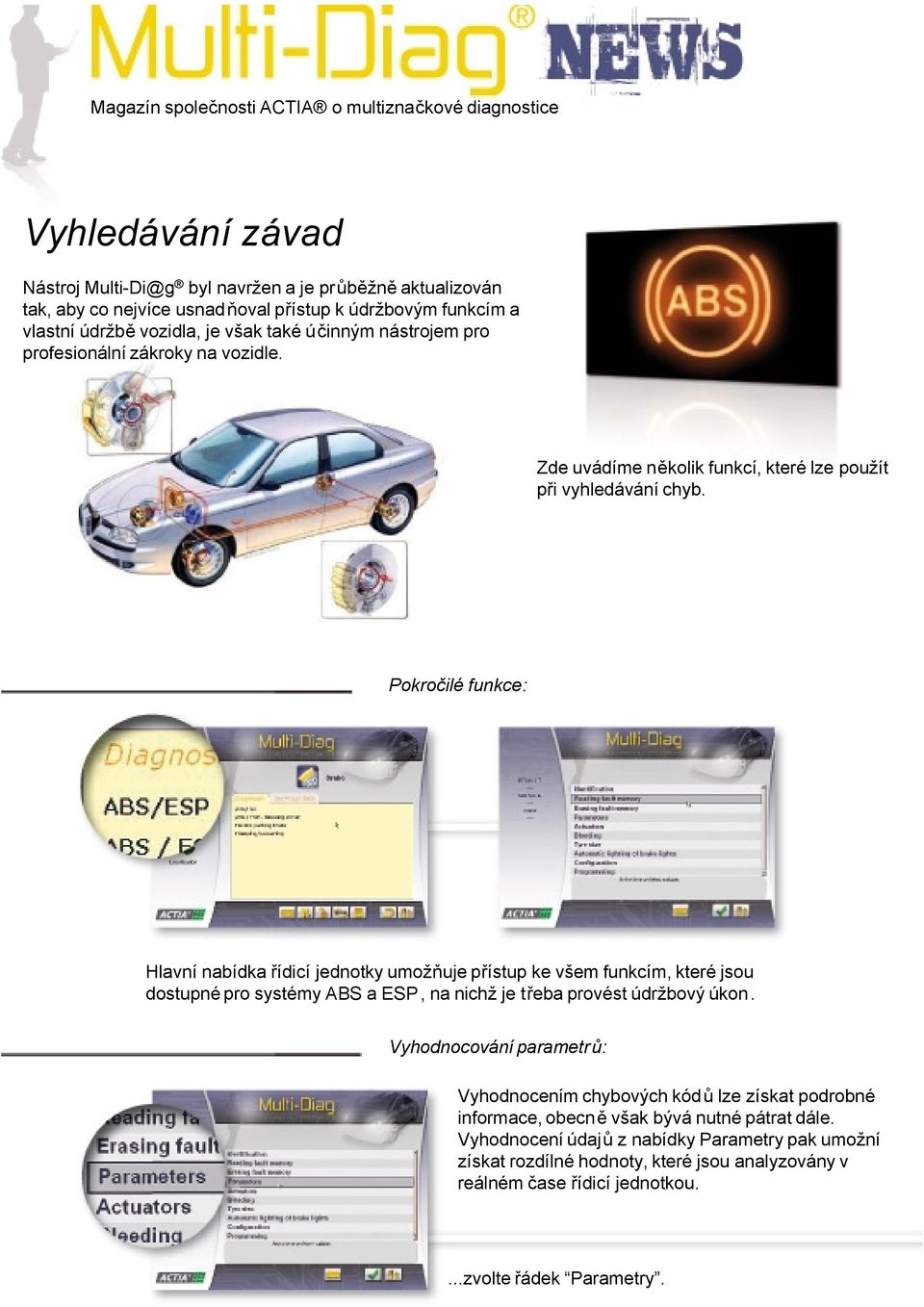

6 Magazín společnosti ACTIA o multiznačkové diagnostice Vyhledávání závad NástrojMulti-Di@g byl navržen a je průběžně aktualizován tak, aby co nejvíce usnadňoval přístup k údržbovým funkcím a vlastní údržbě vozidla, je však také účinným nástrojem pro profesionální zákroky na vozidle. Zde uvádíme několik funkcí, které lze použít při vyhledávání chyb. Pokročilé funkce: Hlavní nabídka řídicí jednotky umožňuje přístup ke všem funkcím, které jsou dostupné pro systémy ABS aesp, na nichž je třeba provést údržbový úkon. Vyhodnocování parametr ů: Vyhodnocením chybových kódů lze získat podrobné informace, obecně však bývá nutné pátrat dále. Vyhodnocení údajů z nabídky Parametry pak umožní získat rozdílné hodnoty, které jsou analyzovány v reálném čase řídicí jednotkou....zvolte řádek Parametry. 6 _ Multi-Diag News č. 21 _ listopad 2008

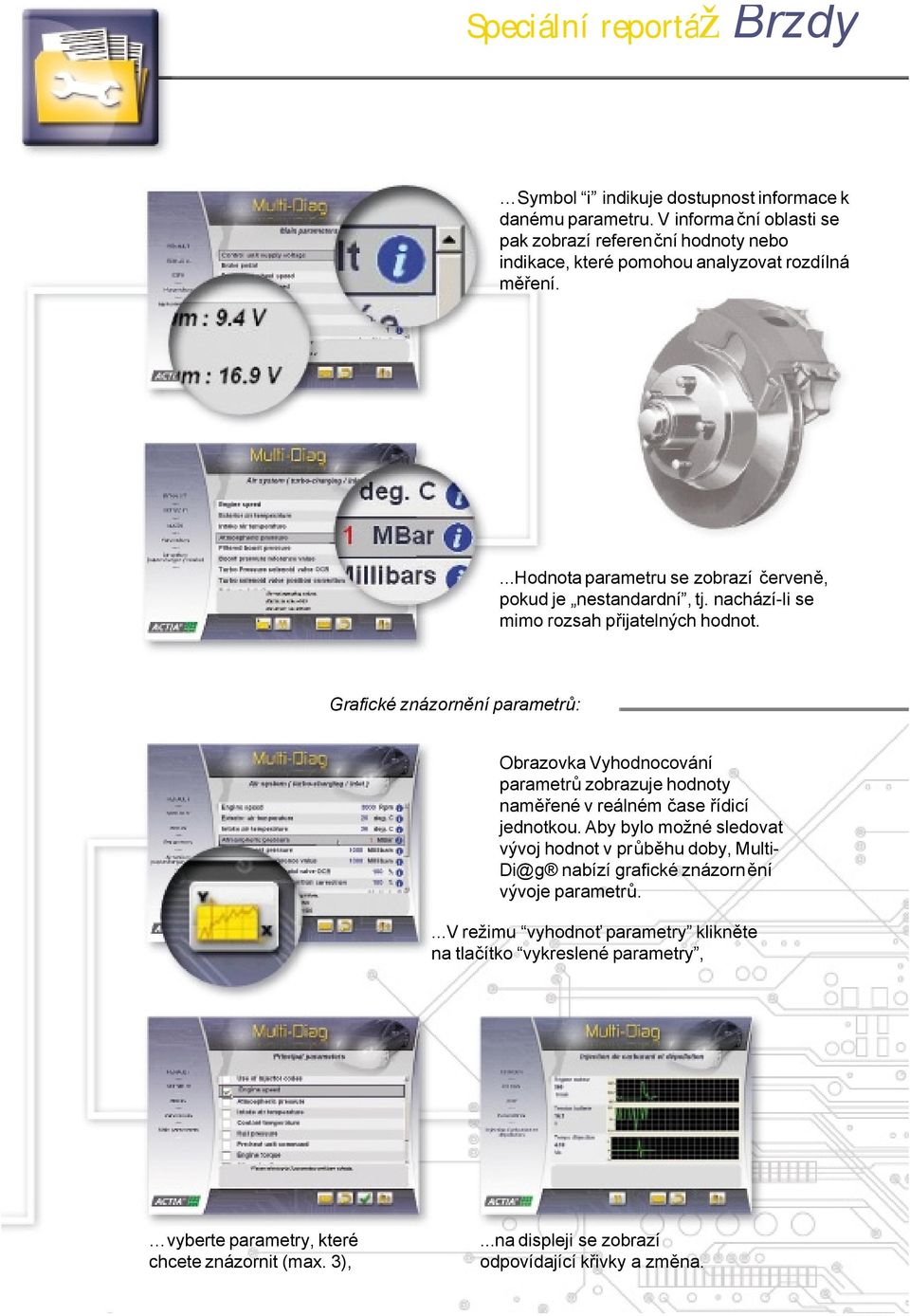

7 Speciální reportáž Brzdy Symbol i indikuje dostupnost informace k danému parametru. V informa ční oblasti se pak zobrazí referenční hodnoty nebo indikace, které pomohou analyzovat rozdílná měření....hodnota parametru se zobrazí červeně, pokud je nestandardní, tj. nachází-li se mimo rozsah přijatelných hodnot. Grafické znázornění parametrů: Obrazovka Vyhodnocování parametrů zobrazuje hodnoty naměřené v reálném čase řídicí jednotkou. Aby bylo možné sledovat vývoj hodnot v průběhu doby, Multi- Di@g nabízí grafické znázornění vývoje parametrů....v režimu vyhodnoť parametry klikněte na tlačítko vykreslené parametry, vyberte parametry, které chcete znázornit(max. 3),...na displeji se zobrazí odpovídající křivky a změna. Multi-Diag News č. 21 _ listopad 2008 _

8 Magazín společnosti ACTIA o multiznačkové diagnostice Konfigurujeme řídící jednotku Aby systém ABS mohl fungovat správn ě, vyžaduje celou řadu informací, jako například rozměry plášťů, prahovou hodnotu přepojení ESP, typ karosérie či typ motoru, kterým je vozidlo vybaveno. Tyto parametry musejí být správně nakonfigurovány v paměti řídící jednotky, teprve pak je možné dosáhnout optimálního výkonu systému ABS. Multi-Di@g umožňuje modifikovat tyto konfigura ční parametry. 8 _ Multi-Diag News č. 21 _ listopad 2008

9 Lokalizace diagnostické zásuvky DVD III-2008 zavádí novou funkci pro lokalizaci diagnostické zásuvky. doposud zobrazoval grafické schéma, které usnad ňovalo nalezení zásuvky ve vozidle. Tato aktualizacezásadním způsobem zdokonaluje tento způsob, neboť nabízí možnost zobrazení autentických snímků a videí, která lokalizaci diagnostické zásuvky urychlují na maximální možnou míru. DVD III-2008 tuto funkci nabízí již pro přibližně 50. Jejich počet bude postupně zvyšován budoucími aktualizacemi tak, aby pokryl množství přidaných. Přídavný kabel pro některé nové činnosti Určité činnosti prováděné na elektronice automobilu, které nabízí Multi-Di@g, jakož i budoucí aktualizace, vyžadují přídavný kabel: FORD: systémy CAN střední komunikační rychlosti pro klimatizaci, airbag, atd.: podle aktualizace DVD III-2008 FIAT: systémy CAN nízké komunikační rychlosti pro přístrojový štít, atd: podle aktualizacedvd III-2008 OPEL: systémy CAN: podle aktualizacedvd III-2008 LAND ROVER: funkce pneumatického odpružení : podle aktualizace DVD III-2008 VOLVO: systémy CAN střední komunikační rychlosti pro ABS, klimatizaci, airbag, atd.: podle aktualizace DVD I-2009 ROVER: EC5 airbag, 5AS security, pam ěti 1.6 injection (+ adaptér ROVER 3P ref: AT ): podle aktualizace DVD III-2007 Objednejte kabel již nyní (adaptér OBD 1N Ref: AT ) u svého dodavatele, zajistíte si tak dodávku už zkraje roku Všem zákazníkům bude adaptér OBD 1 nahrazen adaptérem OBD 1n v pr ůběhu roku 2009 v rámci aktualizace softwaru. Multi-Diag News č. 21 _ listopad 2008 _

10 Magazín společnosti ACTIA o multiznačkové diagnostice 3 systémy CRAFTER kódovaný imobilizér CRAFTER dálkové ovládání rádia CRAFTER 98 systémů M3, řada S3, Z3, X5, řada 5, řada 7 1 systém airbag LOGAN 123 systémy VIANO přístrojový štít třída CLK, CLS, E, G, SL klimatizace třída A, B, C CL, CLK, CLS, E, G, M, R, S, SL, SLK, SLR, VANEO topení třída CL, S, A, C, CL, CLK, CLS, E, G, GL, M, R, S, SL, SLK 11 systémů přístrojový štít PHEDRA CAN, MUSA, YPSILON PHEDRA CAN, PHEDRA 13 systémů MONDEO III, S-MAX centrální řídicí jednotka PHEDRA CAN, PHEDRA rádio PHEDRA světla / dešťové čidlo PHEDRA CAN 10 systémů přístrojový štít MAYBACH 57 / 57S / 62 klimatizace MAYBACH 240 topení MAYBACH _ Multi-Diag News č. 21 _ listopad 2008

11 Aktualizujte obsah 620 nových systémů a modernizací! 14 systémů 13 systémů 59 systémů protiblokovací systém FABIA, FABIA II, OCTAVIA I, OCTAVIA II, ROOMSTER, SUPERB kódovaný imobilizér OCTAVIA II přístrojový štít ULYSSE II CAN BRAVA, DOBLO, IDEA, MAREA, MAREA WEEKEND, PALIO, PALIO WEEKEND, PANDA II, PUNTO, PUNTOII, SIENA, STILO, STRADA, ULYSSE II, ULYSSE II CAN protiblokovací systém IDEA, PANDA II, PUNTO II centrální řídicí jednotka ULYSSE II CAN rádio ULYSSE II CAN 108 systémů protiblokovací systém ALTEA, CORDOBA I, CORDOBA II, IBIZA I, IBIZA II, IBIZA III, LEON II CLIO III, CLIO II PHASE 1, CLIO II PHASE 2, ESPACE IV, ESPACE IV PHASE 2, LAGUNA II, LAGUNA II PHASE 2, MEGANE, MEGANE II, MODUS, SCENIC, SCENIC II, MASCOTT, MASTER I protiblokovací systém CLIO II PHASE 1, CLIO II PHASE 2, ESPACE IV, ESPACE IV PHASE 2, MEGANE, SCENIC ESP ESPACE IV centrální řídicí jednotka CLIO III, ESPACE IV, ESPACE IV PHASE 2, MODUS airbag ESPACE IV, ESPACE IV PHASE II, MEGANE, MEGANE II, SCENIC, SCENIC II klimatizace ESPACE IV, ESPACE IV PHASE 2, MEGANE, SCENIC detekce podhuštění CLIO III, MEGANE, MODUS, SCENIC 76 systémů světla / dešťové čidlo ULYSSE II CAN detekce podhuštění GRANDE PUNTO 1007 CAN, 206, 206 Mux, 207, 307, 407, 407 COUPE, 607, 807, 807 CAN protiblokovací systém 206, 206 Mux centrální řídicí jednotka 1007 CAN, 206 Mux, 207, 307, 307 CAN, 406 inovace, 407, 407 COUPE, 607, 807, 807 CAN, Partner přístrojový štít 807 CAN rádio 807 CAN, 307, 807 airbag 206, 206 Mux, 807 světla / dešťové čidlo 807 CAN, INOVACE PARTNER 94 systémy filtr pevných částic C3 C2, C2 CAN, C3, C3 CAN, C3 PLURIEL, C3 PLURIEL CAN, C4, C4 PICASSO, C5 RESTYLED, C8, C8 CAN, XSARA II, XSARA PICASSO protiblokovací systém C2 CAN, C3 CAN, C3 PLURIEL CAN, XSARA II, XSARA PICASSO centrální řídicí jednotka C2 CAN, C3 CAN, C3 PLURIEL CAN, C4, C4 PICASSO, C5, C8 CAN přístrojový štít, C8 CAN rádio C8 CAN, C2, C3, C3 Pluriel airbag C2 CAN, C3 CAN, C3 PLURIEL CAN, C4, C4 PICASSO, C5, XSARA, XSARA PICASSO dešťové čidlo, BERLINGO II, C2, C2 CAN, C3, C3 CAN, C3 PLURIEL, C3 PLURIEL CAN, C8 CAN Multi-Diag News č 21 _ listopad 2008 _ 11

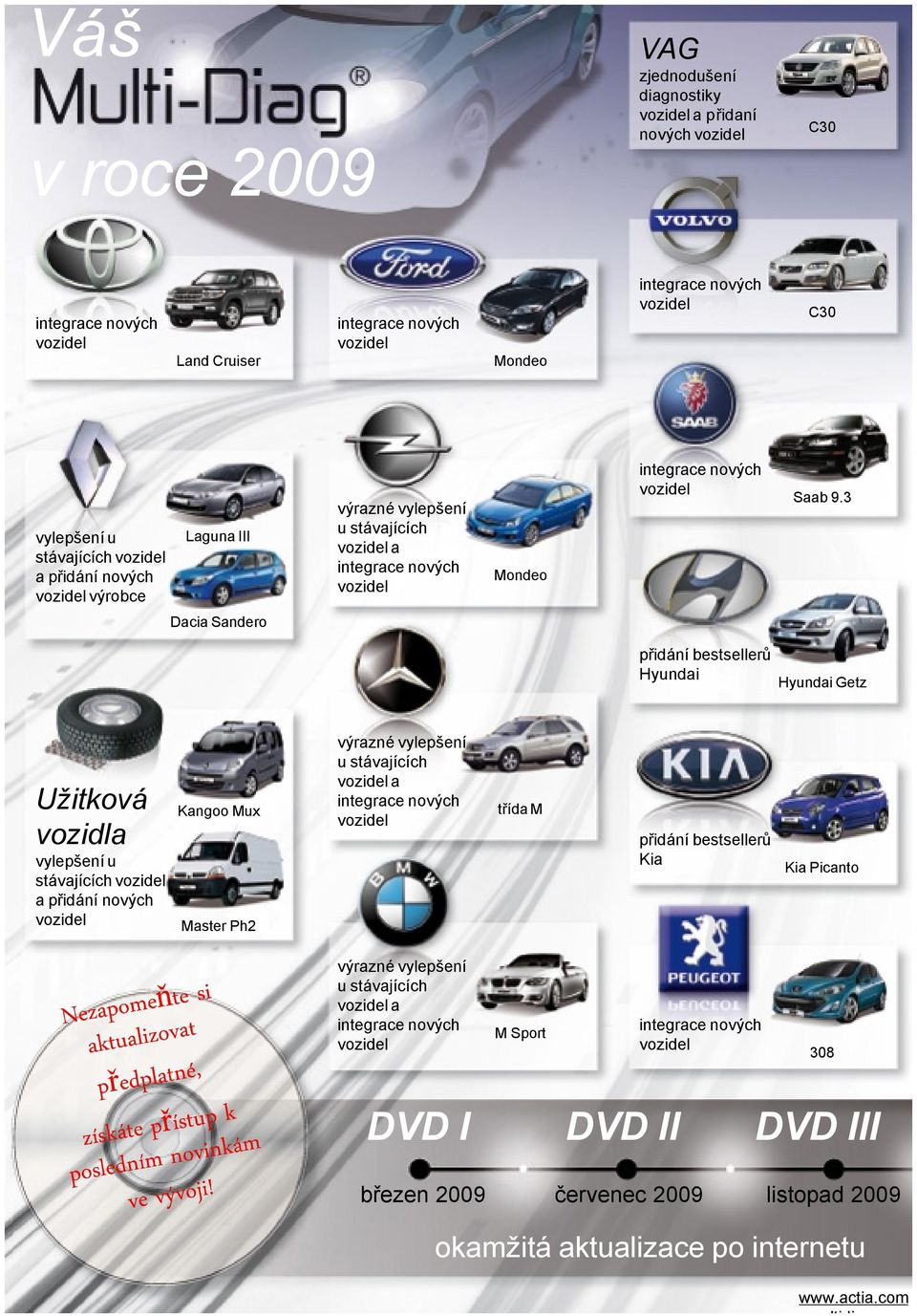

12 Váš v roce 2009 VAG zjednodušení diagnostiky a přidaní nových C30 Land Cruiser Mondeo C30 vylepšení u stávajících a přidání nových výrobce Laguna III výrazné vylepšení u stávajících a Mondeo Saab 9.3 Dacia Sandero přidání bestsellerů Hyundai Hyundai Getz Užitková vozidla vylepšení u stávajících a přidání nových Kangoo Mux Master Ph2 výrazné vylepšení u stávajících a třída M přidání bestsellerů Kia Kia Picanto výrazné vylepšení u stávajících a M Sport 308 DVD I DVD II DVD III březen 2009 červenec 2009 listopad 2009 okamžitá aktualizace po internetu
