1 Montážní návod COMAX FALC STŘECHY COMAX Velvary Malostranská Velvary Tel.: Str. 1 STŘECHY COMAX, Malovarská 796, Velvary 420

2 Obsah Základní informace o výrobku... 3 Funkce... 3 Použití... 3 Elementy střešního systému... 3 Druhy profilů... 3 COMAX FALC... 3 Technické parametry... 3 Povrchová úprava... 4 Barevné standartní odstíny COMAX FALC... 4 Střešní krytina COMAX FALC... 5 Minimální sklon střechy... 5 Druhy napojování krytiny COMAX FALC podle sklonu... 5 Způsob napojení a minimální přesahy v příčném napojování dílů (prvků)... 5 Přeplátování 100mm sklon... 5 Jednoduchá příčná drážka 25 (47%)... 6 Jednoduchá příčná drážka s přídavnou drážkou 10 (18%)... 6 Dvojitá příčná drážka 7 (13%)... 6 Spádový stupeň 3 (5%)... 6 Podkladní konstrukce... 7 Kotvení střešní krytiny COMAX FALC... 8 Zjednodušené kotevní plány pro drážkovou krytinu COMAX FALC... 9 Výpočtová zjednodušení pro kotevní plány... 9 Kotvení přípoje drážkové krytiny COMAX FALC III. větrová oblast mm Kotvení přípoje drážkové krytiny COMAX FALC III. větrová oblast mm Kotvení přípoje drážkové krytiny COMAX FALC IV. větrová oblast mm Kotvení přípoje drážkové krytiny COMAX FALC - IV. větrová oblast mm Určení jednotlivých oblastí Některé typické detaily ve střeše Oplechování střešní okna (pohled shora) Vodorovný řez Svislý řez Oplechování u komína Závěrečná upozornění Str. 2 STŘECHY COMAX, Malovarská 796, Velvary 420

3 Základní informace o výrobku Funkce Univerzální lehká střešní krytina pro konstrukci střech a stěny budov. Použití Stavba obchodních, hospodářských, občanských objektů. Rekonstrukce, stavba přístřešků. Elementy střešního systému - Systém bezpečnostních prvků na střeše - Systém odvětrávání střechy - Systém odvodu vody ze střechy - Klempířské výrobky Druhy profilů COMAX FALC Technické parametry - COMAX FALC je vyráběn z hliníkového plechu upraveného organickými nátěry dle normy ČSN EN 1396 Hliník a slitiny hliníku - Svitky povlakovaných plechů a pásů pro všeobecné použití. - COMAX FALC z hliníkové slitiny je velmi snadno tvarovatelný, je vhodný pro aplikace na střechy a fasády staveb. Tloušťka materiálu 0,7 mm Typ materiálu AlMn1Mg0,5 EN AW 3005 Vrchní strana PVDF µm, spodní strana rubový lak 10 µm Povrchová úprava Odstín Standardní šířka Odvozen od vzorníků RAL s odstínovou korekcí dle vlastních standardů 520mm Str. 3 STŘECHY COMAX, Malovarská 796, Velvary 420

4 Délka Hmotnost Balení Třída hořlavosti Dodáváno ve svitku cca 1,17 kg/bm Na kolébce A1 nehořlavý materiál Mechanické vlastnosti po povlakovaní Stav H42 Mez pevnosti v tahu R m MPa Koeficient tepelné roztažnosti 24*10-6 K -1 Povrchová úprava Jako jediní v České republice vlastníme technologii Coil-Coating pro lakování kovových pásů. Ta spočívá v navalování speciálního organického nátěru na rozvinutý ocelový nebo hliníkový pás pomocí soustavy válců s následným vytvrzením v pecích, což zaručuje rovnoměrně celistvý nános povlaku po celém pasu a dodává materiálu jedinečné funkční a estetické vlastnosti pro použití v těch nejnáročnějších podmínkách vnitřních i venkovních, a svinutí zpět do svitku. Standartní barevné odstíny COMAX FALC Str. 4 STŘECHY COMAX, Malovarská 796, Velvary 420

5 Střešní krytina COMAX FALC Minimální sklon střechy - Střešní krytina COMAX FALC se pokládá vždy drážkou směrem ke spádnici. Doporučený minimální sklon se volí s ohledem na správné odvodnění, tj. vytvoření dostatečného sklonu pro odvod vody a zároveň vznik dostatečné energie vody při odtoku směrem dolů, aby nemohla zpětně vzlínat mezi příčnými spoji. Minimální sklon střešní roviny Minimální sklon s příčnými spoji Do 600 m.n.m Nad 600 m.n.m Druhy napojování krytiny COMAX FALC podle sklonu Způsob napojení a minimální přesahy v příčném napojování dílů (prvků) Přeplátování 100mm sklon 30 (58%) Str. 5 STŘECHY COMAX, Malovarská 796, Velvary 420

6 Jednoduchá příčná drážka 25 (47%) Jednoduchá příčná drážka s přídavnou drážkou 10 (18%) Dvojitá příčná drážka 7 (13%) Spádový stupeň 3 (5%) - V místě napojení je třeba provést úpravu konce dílu (prvku) COMAX FALC v délce 20mm je nutno konce obou dílů (prvků) upravit formou zavřeného zaobleného ohybu, čímž dojde ke ztužení tohoto místa, navíc s účinkem zabránění kapilární vzlínavosti vody v této spáře a Str. 6 STŘECHY COMAX, Malovarská 796, Velvary 420

7 - zdvihu horního dílu (prvku) při prudkém větru směrem proti hřebeni střechy a umožní se teplotní dilatace nastavovaných dílů (prvků). Podkladní konstrukce - Jako nosný prvek lze u běžných dřevěných krovů použít plnoplošné dřevěné bednění, a to z prken ze smrkového dřeva o tloušťce 24mm anebo OSB desek. Bednění je výhodné z hlediska pochůznosti, vyrovnání střechy a tuhosti celého krovu. Bednění se klade na krov, na kterém jsou upevněny kontralatě pod kontralatěmi je pojistná difuzní folie (hydroizolace). Vhodné je i upravit veškeré nosné prvky pomocí impregnačních nátěrů. Před instalací střešní krytiny je důležité, aby impregnační nátěr byl dokonale zaschlý. Plnoplošné bednění má být z kvalitního řeziva, upevněno na každé kontralati hřebíky správné délky, napojování na vazbu. Důležité je vyrovnání bednění např. u nestejné tloušťky prken. Tyto nerovnosti by se mohly prokreslit na vzhledu střešní krytiny. Kontralatě by měly být od sebe mm, použít by se měly desky min. 24mm tlusté. Z hlediska zvolené pokládky na akustické tlumení střechy (déšť, kroupy, ) je bednění velmi vhodné doplnit strukturovanou Str. 7 STŘECHY COMAX, Malovarská 796, Velvary 420

8 folii nebo tuhou nopovou folii. Dobré účinky má i těžká asfaltová lepenka 3-5mm silná, kladená přímo na bednění. Kotvení střešní krytiny Comax Falc - Statické vlastnosti střešní krytiny z pásu COMAX FALC vycházejí ze základních mechanických vlastností, tj. tuhost a pevnost v ohybu, a z momentu setrvačnosti vytvoření drážkových profilů. Na tom se podílí stav po zpracování hliníkových plechů, výška profilu a tloušťka plechu. Tato krytina však není samonosná nebo schopná přenášet síly jinak než kolmo do bednění. Pásy COMAX FALC musí být vždy plnoplošně podloženy a tvarově ztuženy podélnými drážkami nebo podložením na lišty. Zatížení, které musí střešní plech přenést, odpovídá součtu vlastní tíhy a vnějšího zatížení (sníh, vítr podle ČSN EN ) - Krytina se klade tak, že je podle sklonu nejprve nutno zvolit oblast s pevným kotvením (nedilatující pevné, tzv. fixní body) a oblasti s posuvným kotvením (posuvné aneb dilatační body). Oblast pevného připevnění má šířku 1m a posouvá se od středu střechy se zvětšujícím se sklonem směrem nahoru proti spádu střechy. Při sklonech střešní roviny nad 30 stupňů pak leží úsek s pevným připojením zcela nahoře (u hřebene). - Kotvení se pak děje přibitím nebo přišroubováním kotevní příponky k podkladu. Příponka je vložena do podélného spoje do drážky, v něm se uzavře. Pevná příponka drží pevný bod, od kterého se pak klempířská soustava při zahřívání roztahuje anebo ke kterému se při chladnutí smršťuje. Posuvné příponky umožňují dilataci. Posuvné příponky umožní prokluz dilatací, ale drží drážkovou krytinu kolmo k podkladu. Příponky i spojovací materiál (hřeby vruty) musí mít dobrou korozní odolnost (doporučuje se nerezavějící ocel A2 nebo A4). Přídržná síla na jednu příponku 400N (dovolené namáhání proti vytržení). Modulová šířka drážkové krytiny standardně 520mm (výška stojaté drážky 25mm), resp. 460mm (zvětšená dvojitá stojatá drážka na 40mm). Příponky se umísťují v určitém místě střechy s roztečí Str. 8 STŘECHY COMAX, Malovarská 796, Velvary 420

9 mm v pravidelných vzdálenostech. Tomu pak odpovídají počty příponek uvedené dále v tabulkách, které se liší podle větrových oblastí České republiky. - Hustota kotvení se dá volit v následujících doporučených mezních, čemuž odpovídají uvedené maximální celkové dovolené přídržné síly vztažené k 1 m² střešní plochy (krytiny). Zjednodušené kotevní plány pro drážkovou krytinu COMAX FALC - Kotevní plány závisí na následujících faktorech: A) Na konkrétním tvaru střechy, uváděny budou jen pro pultové, sedlové a valbové střechy B) Na výšce střechy h nad terénem (výška od terénu ke hřebeni) C) Na šířce objektu b (šířka budovy kolmo na směr větru) D) Na směru a síle větru v daném místě. Střecha se postupně posuzuje ve všech směrech větru a bere se v úvahu technicky nejhorší případ. - Metoda výpočtu podle ČSN (Eurocóku) se opírá o dynamický tlak větru v dané výšce. Rychlosti větru jsou odvozeny od základních hodnot vb,0 pro dané větrové oblasti - III. Větrová oblast v b,0 = 27,5 m/s - IV. Větrová oblast v b,0 = 30 m/s - V*. Větrová oblast v b,0 = 36 m/s (*charakteristickou hodnotu určuje pouze ČHMÚ) Výpočtová zjednodušení pro kotevní plány - V následujících tabulkách jsou zpracovány zjednodušené kotevní plány pro nejběžnější III. a IV. větrnou oblast podle větrných map České republiky. - V následujících tabulkách pro kotevní plány (rozmístění příponek drážkové krytiny) COMAX FALC byly vybrány 3 základní typy nejběžnějších střech a to pultová, sedlová a valbová. V úvahu byly brány pouze 3 oblasti na každé střeše: nejvíce zatížené rohy, návětrné okraje a třetí oblast na střeše, která je označena jako oblast ostatní. Tato ostatní plocha byla určena ze všech zbylých dalších oblastí jako plocha s největším zatížením sáním větru mimo rohy a okraje a tato pak reprezentuje všechny další, tedy i s mírně menším zatížením. Toto zjednodušení je na straně bezpečnosti a počet kotevních přípojů je sice o něco větší než při přesném a detailním návrhu podle normy ČSN , ale není potřeba provádět pracné zaměřování a dělení na velký počet podružných sektorů. - Tabulky jsou vypracovány pouze do výšky objektu 50m nad terénem. - Tabulky platí jen pro uzavřené objekty. - Šedové, obloukové (klenbové valené), vícelodní střechy a otevřené přístřešky je nutno počítat přesným postupem podle normy, který je na uvedení zde příliš podrobný a složitý. Str. 9 STŘECHY COMAX, Malovarská 796, Velvary 420

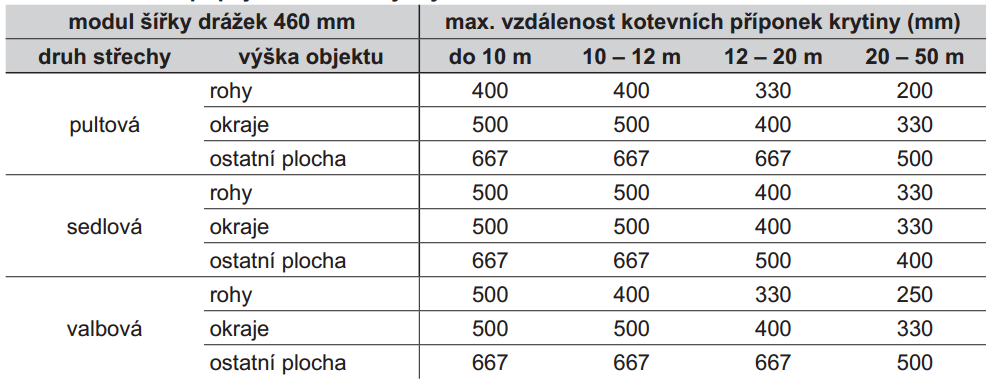

10 Kotvení přípoje drážkové krytiny COMAX FALC III. větrová oblast Kotvení přípoje drážkové krytiny COMAX FALC III. větrová oblast Kotvení přípoje drážkové krytiny COMAX FALC IV. větrová oblast Str. 10 STŘECHY COMAX, Malovarská 796, Velvary 420

11 Kotvení přípoje drážkové krytiny COMAX FALC - IV. větrová oblast Určení jednotlivých oblastí - A) Určení rozměru e je to vždy menší ze dvou následujících hodnot: - 2h - dvojnásobku výšky nad terénem a b šířka budovy kolmo na směr větru - B) Pultová střechy - Rohy o šířce e/4 po obou stranách, o délce e/10 - Okraj prostor mezi rohy, pás šířky e/10 - C) Sedlové střechy - Rohy o šířce e/4 po obou stranách, o délce e/10 - Okraj prostor mezi rohy, pás šířky e/10 - D) Valbové střechy - Rohy o šířce e/4 po obou stranách, o délce e/10 - Okraj prostor mezi rohy, pás šířky e/10, navíc o šířce e/10 za hlavním hřebenem a všemi bočními hřebeny Str. 11 STŘECHY COMAX, Malovarská 796, Velvary 420

12 Některé typické detaily ve střeše Oplechování střešní okna (pohled shora) Vodorovný řez Str. 12 STŘECHY COMAX, Malovarská 796, Velvary 420

13 Svislý řez Oplechování u komína Str. 13 STŘECHY COMAX, Malovarská 796, Velvary 420

14 Závěrečná upozornění - Dbejte na čistotu střešních tabulí při montáži, případné spony z vrtání a stříhání ihned z krytiny důkladně odstraňte, aby nedošlo k poškrábání. - Poškozená místa montáží odmastěte a pouze lokálně zabarvěte správkovou barvou - Při manipulaci pozor na ostré hrany a rohy, užívejte ochranné pomůcky. - Nemontujte krytinu za deště a silného větru. Děkujeme vám za zakoupení naší střešní krytiny, veškeré dotazy Vám rádi zodpovíme - telefonický kontakt na naše prodejce najdete na adrese: Str. 14 STŘECHY COMAX, Malovarská 796, Velvary 420
