1 Obrázky jsou nezávazné. Změny technických údajů si vyhrazujeme. Ručení za tiskové chyby je vyloučeno. 12/11 Školení tesařských výrobků 1

2 Školení výrobků: Školicí centrum MAFELL. Architektura školicího centra MAFELL: Architekt- Gerhild Hamberger Školení MAFELL Abychom našim zákazníkum poskytli pomoc nejen ve všech technických otázkách, nabízí MAFELL svým pracovníkům školení v cizích jazycích, management telefonát, customer relations a další. Jen takto zajistíme, že pro Vás budeme i do budoucna kompetentní partner i přes hranici techniky. Škola MAFELL V našem nově vybaveném školicím centru školíme naše odborné prodejce značky MAFELL ohledně použití a techniky strojů. Stroje MAFELL všech výrobkových skupin jsou aktivně předváděny a vysvětleny. MAFELL - školení výrobků V odborných seminářích nabízíme fundované znalosti pro všechny účastníky. Naši experti předávají cenné znalosti a praktické zkušenosti. Více o našich školeních se dozvíte na tel. čísle

3 obsah Na prvopočátku bylo dřevo 4-5 Přehled typů střech 6-7 Odborné pojmy 8-9 Klasické řešení klasická spojení dřeva: rozpracování v detailu Moderní řešení moderní spoje dřeva kov/dřevo: rozpracování v detailu Příklad obrábění: čepovací frézka ZAF 250 Vario 18 Výroba krokví / sériová výroba 19 Tabulka hloubky prořezu 20 Tabulky hloubky frézování 21 Kontakt 21 Poznámky

4 Úvod: Na prvopočátku bylo dřevo Milujeme dřevo od nepaměti... Jsme s ním ztotožnění, jako s žádným jiným materiálem. V posledních tisíceletích není řemeslo, které by se bez dřeva obešlo: jako nářadí, pracovní stůl, materiál, surovina a materiál pro topení. Masivní, pokácené, v třískách, rozdrtěné i rozpuštěné a shořené je dřevo dodnes nezbytné. Hřeje a obléká nás, chrání před zimou a horkem, jesle a stáj v Betlému byly ze dřeva, ve formě papíru se nám přenáší a udržuje informace, jíme a pijeme u dřevěných stolů, sedíme na dřevěných židlích a spíme v dřevěných postelích. Hrajeme si se dřevem a vytváříme s ním hudbu. Dotyk hladkého dřeva je teplý a příjemný. Složky dřeva Dřevo spočívá z milionů buněk, které jsou odděleny od sebe izolujícími dutinamy se schopností bunkových stěn, nabírat a odevzdávat vlhkost. Podlahy, stěny a nábytek ze dřeva mají stejně vlastnosti a pomáhají tak vytvářet v našich bytech zdravé klima. Dřevo věčně dorůstává, můžeme ho důsledně využívat. Les produkuje současně dřevo a kyslík, chrání půdu, postará se o čistou vodu, nabízí zvěři a dalším rostlinám prostor k životu a lidem prostor k odpočinku. Oblasti použití a opracování Spotřebované výrobky ze dřeva nejsou spotřebované, protože se dají dále využít k výrobě energie. Mají v sobě často ještě více (sluneční) energie, než bylo potřeba pro jejich výrobu a celý životní cyklus. Výrobky ze dřeva jsou krásné a různorodé, více než 25 domácích druhů dřeva se v Evropě důsledně využívá. Každý druh dřeva má své specifické vlastnosti. Neexistují dva kusy dřeva, které by byly stejné. Každý kus se liší podle stanoviště, stáří stromu, dřevo z jádra nebo z vnějšku, z kmene nebo z větve, pro každou potřebu se najde to správné použití. Je drženlivé, přizpůsobivé, krásné a praktické. Jeho zpracování je jednoduché a spotřebuje málo energie, opravy se dají jednoduše provést. Výrobky ze dřeva jsou výrobky pro budoucnost a zaslouží si svou cenu. V průřezu kmene se dá poznat věk stromu, dobré a špatné roky a čas, který strom strávil na výsluní. (Quelle: Sloupové stavby z doby kamenné a bronzové u Unteruhldingenu, Bodamské jezero 4

5 Počátky tesařství sahají daleko do pravěku. Kruté počasí a nebezpečná divoká zvěř nutila člověka už velmi brzy ke stavbě útulku. Víme dnes, že první útulek pravěkého člověka byl strom, jelikož nabízel nejlepší ochranu. Pak následovaly jámy a jeskyně, kde člověk žil tisíce let. Podstatně později využívali nomádi stany z tyčí a zvířecí kůže, které se dali transportovat. Z formy stanu pak vznikla jakási sedlová střecha s vrcholovou vaznicí, která byla podpořena dvěma vidlovými kmeny. Krokve byli na zemi podpořeny dřevěnýmí prahy. Pak se stavěly chaty, které z počátku spočívali jen z kmenů, které byli zaraženy do země a přes ně byly položeny klacky v trojůhelníku a svázány bastovými provazy. Toto jádro bylo obloženo trávou a bahnem. Pevnější roubené stavby vznikly kolem roku 4000 před našim letopočtem. Stěny a střecha byly z počátku postaveny z kmenů. Teprve vynález nářadí, například sekery, kladiva a pily umožnil vydatnější opracovámí dřeva. Kolmým průřezem kmene se získalo první kolo, podélným řezem se získaly prkna a trámy. Odříznutím jednotlivých dílů první spoje: plát a apod. Svědci dřevěných staveb jsou sloupové stavby ve Federseemohr ve Württembersku a některých švýcarských jezerech, hlavně u Bodamského jezera. Stáří sloupů, které se tam našly a do dnes jsou uchovány v dobrém stavu, je odhadováno na 5000 let. Vycházíme ale z toho, že postupem času se v lidských sídlištích našli pro tuto práci talentovaní lidé, kteří pomáhali ostatním. Takto během mnoha století vzniklo řemeslo tesařství. Důvodem jsou nedostatečné teoretické znalosti statiky a pevnostních propočtů budovatelů těchto budov. Znalosti, které nám dnes umožňují materiál - dřevo využít zcela jinak, cíleně a proto i úsporně. I když v některých oblastech se i do budoucna bude hrázděné zdivo, přechází se více a více na stavbu kamenných budov. Tesaři se ale tomuto trendu přizpůsobyli a na místo tohoto víceméně ztraceného způsobu stavby, si pomocí technicky promyšlených nových konstrukcí, jako jsou rámové stavby, zajistili působiště do budoucna. Umělecké stavby: dvě lomenice s hrázděným zdivem Stavby 16. a 17. století V této době byly dřevěné konstrukce stavěny velmi pevně, většinou dokonce až moc pevně, což vedlo k nesmyslné spotřebě vzácného materiálu dřevo. I když nám krásně rozložené konstrukce hrázděného zdiva dodnes dělají radost, musíme přiznat, že tyto stavby mají konstrukční nedostatky a dokonce i chyby. 5

6 Přehled Typy střech Sedlová střecha: dvě nakloněné plochy střech, které se stýkají na hřebenu. Pultová střecha: jedna nakloněná plocha střechy. Plochá střecha: jedna vodorovná střešní plocha. 6

7 Valbová střecha: čtyři nakloněné střešní plochy, které jsou ořezány na nárožích a hřebenu. Štít je plně pokrytý. Polovalbová střecha: čtyři nakloněné střešní plochy, které jsou ořezány na nárožích a hřebenu. Štít není plně pokrytý. Věžová střecha: více strmých nakloněných střešních ploch, které jsou ořezány na nárožích a končí na jednom vrcholu. 7

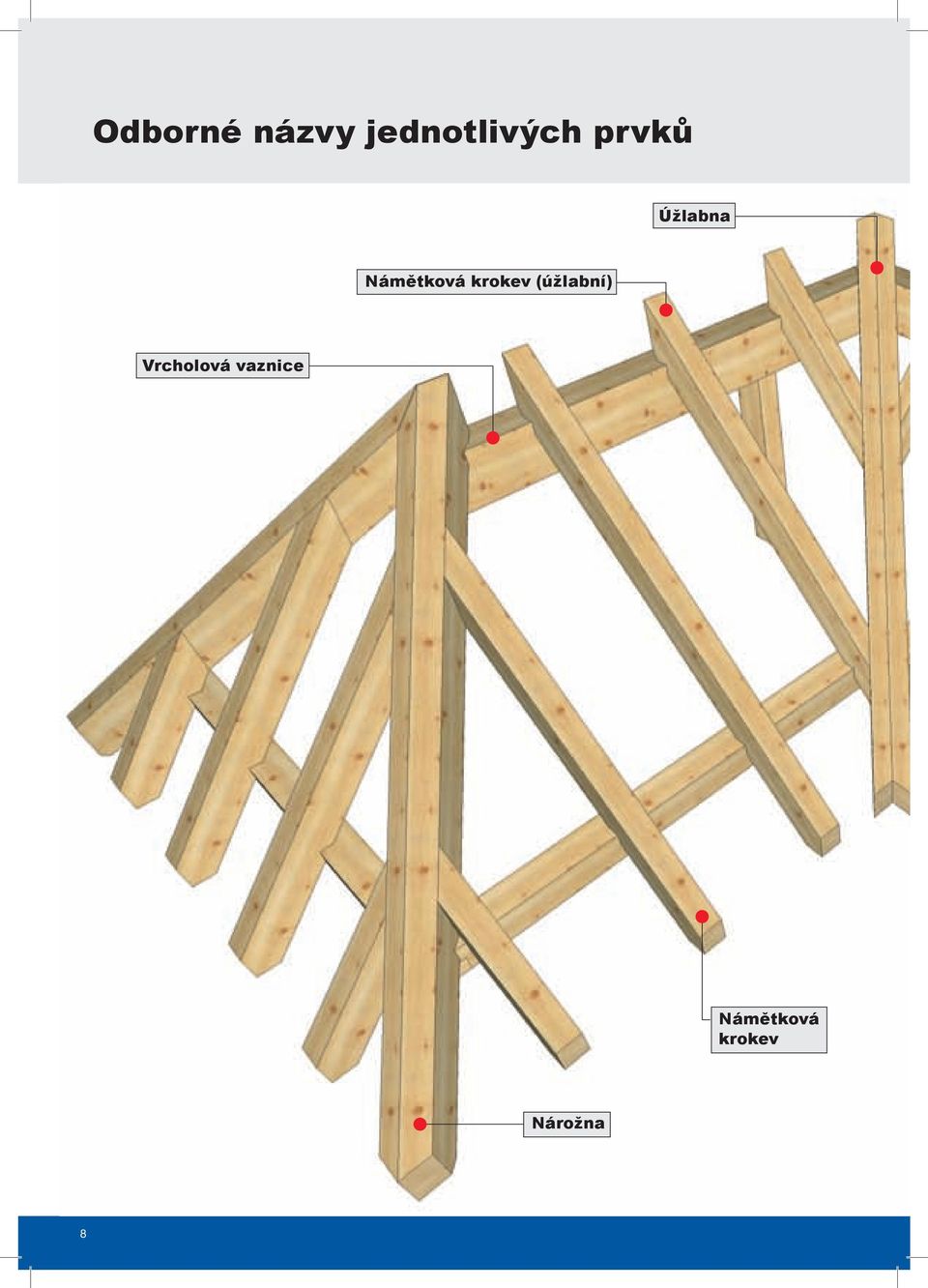

8 Odborné názvy jednotlivých prvků Úžlabna Námětková krokev (úžlabní) Vrcholová vaznice Námětková krokev Nárožna 8

9 Hřeben Krokev Sloup Vzpěra (pásek) Střešní okap Pozednice 9

10 Klasické Valbová střecha - úžlabí. 4. Úžlabní sedlo 7. Námětkový řez 8. Zafrézování pro uzavírací prkno 1. Úžlabní vybrání 10

11 5. Šikmý plát Všechna operace v detailu na stránkách Dlab / čep 2. Úžlabní vybrání 3. Sedlo 11

12 Klasická spojení dřeva: Opracování v detailu. 1. Úžlabní vybrání Ruční kotoučová pila MKS 130 Ec / MKS 185 Ec Ruční kotoučová pila KSP 85 Fc Podélný řez = použít pilový kotouč s menším počtem zubů 2. Profil ukončení Tesařský hoblík ZH 320 Ec (Pro pohledové profily) Ruční pásová pila Z 5 Ec 3. Sedlo Sedlová frézka ZK 115 Ec nebo Ruční pásová pila Z 5 Ec 4. Úžlabní sedlo nebo Tesařská řetězová pila ZSX Ec / 400 HM Ruční pásová pila Z 5 Ec (Dvoumužná) 12

13 la 5. Šikmý plát Vrtací stojan BST 460 S + Vrtačka HB 2 E Tesařská řetězová pila ZSX Ec / 400 HM nebo Ruční pásová pila Z 5 Ec 6. Dlab /čep Ruční kotoučová pila KSP 85 Fc Čepovací frézka ZAF 250 Vario nebo Řetězová dlabačka LS 103 Ec Ruční pásová pila Z 5 Ec 7. Námětkový řez Ruční kotoučová pila MKS 165 Ec Tesařská řetězová pila ZSX Ec / 400 HM 8. Zafrézování pro uzavírací prkno Kapovací pilový systém KSS 400 Odříznutí pro uzavírací prkno nebo Kapovací pilový systém KSS 300 Odříznutí pro uzavírací prkno Drážkovací frézka NFU 32 Zafrézování pro uzavírací prkno 13

14 Moderní: Inženýrské dřevostavby 1. Kolíkové spoje (zvláštní provedení) Není vidět, viz detailní obrázek na straně16 4. Vyplátování (se spojovacím plechem) 2. Spojovací plech 3. Patka sloupu 14

15 Všechny operace v detailu na straně Rybinový spoj 6. Sedlo 15

16 Moderní spojování dřeva s pomocí kovových prvků: Operace v detailu. 1. Kolíkové spoje (zvláštní provedení) Tesařská vrtačka ZB 100 ES Epovací frézka ZAF 250 Vario Tesařská vrtačka ZB 400 ES / ZB 600 ES 2. Spojovací plech Drážkovací zařízení SG 500 Doporučeno: Kopírovací zařízení 24,8 / 18 mm Vrtací stojan BST 460 S + Vrtačka HB 2 E 3. Patka sloupu Ruční kotoučová pila MKS 130 Ec Drážkovací zařízení SG 230 Vrtací sojan BST 650 S + Vrtačka HB 2 E 16

17 4. Vyplátování (se spojovacím plechem) Drážkovací frézka NFU 32 Doporučeno: Vrtací stojan BST 460 S + Vrtačka HB 2 E Drážkovací zařízení SG 400 Sedlová frézka ZK 115 Ec 5. Rybinový spoj* Ruční kotoučová pila MKS 145 Ec Vrchní frézka LO 65 Ec *Šablony pro rybinová spojení MAFELL nedodává. 6. Sedlo Sedlová frézka ZK 115 Ec nebo Ruční pásová pila Z 5 Ec 17

18 Typy obrábění: ZAF 250 Vario Čep (přímý, ležatý) Varianta čepu (extra tenký) Čep (osazený) Rohový plát Čep (na úkosu) Ukončení trámu Varianta čepu (přímý) Hřebenová fošna Čep (stoupající, šikmý ) Hřebenový plát 18

19 Výroba krokví: Sériová výroba Příprava na seriovou výrobu Krokve položte za sebou, např. celou jednu stranu střechy, tak lze rychle a přesně vyrobit. Po orýsovánní volných krokví budou všechny pozice pravoúhle srovnány, staženy a odpovídajícími stroji obrobeny. Hřebenový řez Tesařská kotoučová pila MKS 185 Ec Okapní řez Tesařská kotoučová pila MKS 165 Ec / MKS 185 Ec Dvoumužná kotoučová pila FSG 240 K Tesařská řetězová pila ZSX Ec / 260 HM ZSX Ec / 400 HM Tesařská řetězová pila ZSX Ec / 260 HM ZSX Ec / 400 HM Sedlo (spára, sedlo) Sedlová frézka ZK 115 Ec Uříz horní pravoúhlý Vodorovný řez Svislý řez * Hloubka sedla ** Sklon střechy * Pravoúhlá hloubka sedla na ZK 115 Ec ** Nastavení úhlu na ZK 115 Ec 19

20 Nabídka MAFELL pro hloubku řezu. Kompletní nabídku hloubky řezu ukazuje MAFELL-nabídka pil. To, co s lehkou ruční kotoučovou pilou s hloubkou řezu 40 mm začíná, dostačuje na druhé straně s 200 mm u ručních kotoučových pil a končí na 400 mm hloubky řezu u řetězové pily. Který stroj je ten pravý, najdete v našem diagramu hloubky řezu. KSP 40 Flexistem KSS 300 KSS ,5 49, ,5 50, , Maximální hloubka řezu 45 MS 55 / 24 V MT 55 cc KSP 55 / 24 V /90 KSP 65 F KSP 85 Fc MKS 130 Ec ,5 102, ,5 116, MKS 145 Ec MKS 165 Ec MKS 185 Ec ZSX 260 Ec ZSX 400 Ec ZSX TWIN Hloubka řezu v mm

21 MAFELL-tabulka hloubky frézování. Pro práci s ZK 115 Ec s různými typy frézovacích hlav. Obj. č Frézovací hlava 150 x 115 mm α ( ) Hloubka T (mm) 27 29,7 57,5 77,9 75 Šířka B (mm) 115 X mm ,6 Y mm 30,8 66, Obj. č Frézovací hlava 236 x 50 mm 190 x 80 mm 150 x 60 mm α ( ) Hloubka T (mm) Šířka B (mm) Máte ještě otázky k obsahu školení? Pokud máte ještě nezodpovězené otázky k obsahu školení, můžete mne kontaktovat: Oliver Hähnle Produktový školitel Tel: 07423/ Fax: 07423/ oliver.haehnle@mafell.de Obrázky byly zhotoveny profesionálním softwarem 3 D CAD/CAM od Dietrich s. Více informací na 21
