1 Ing. Miroslava Čižmárová, PhD.

2 odsírenie surového železa vo VP: [FeS]+(CaO)+Ckoks=[Fe]+(CaS)+COg, mimopecné odsírenie surového železa, odsírenie surovej ocele v KK a EOP, mimopecné odsírenie ocele

3 pri obsahoch síry väčších ako 0,3 %, sa vylučuje na hraniciach zŕn a spôsobuje lámavosť za červeného žiaru, lámavosť za bieleho žiaru U ocelí určených k zváraniu - sklon k trhlinám S=0,02 %. U transformátorových ocelí síra spôsobuje zvýšené hysterézne straty a jej obsah má byť menší ako 0,01 %. u automatových ocelí S=0,25 % - síra zvyšuje lámavosť triesky a tým zvyšuje aj produktivitu práce.

4 aktivita síry v surovom železe je oveľa vyššia ako aktivita síry v oceli lepšie odsírenie surového železa, vyššia koncentrácia S v surovom železe lepšie odsírenie surového železa, [FeS] + (CaO) = (FeO) + (CaS) čím nižšia aktivita O v kove a teda aj v troske tým lepšie odsírenie, (O- znižuje aktivitu S) lepšie odsírenie surového železa, [S] + (CaO) + [Fe] = (FeO) + (CaS), reakcia endotermická, priebeh podporuje zvýšená teplota - lepšie odsírenie ocele

5 pomocou prvkov a zlúčenín, ktoré majú vyššiu afinitu k S ako Fe a v surovom železe sa nerozpúšťajú, CaC 2, CaO prachové, Mg kovový, Na 2 CO 3 (možno odstrániť 50-95% zbytkovej síry), produkty odsírenia nesmú tvoriť tuhé roztoky a musia prechádzať do trosky, množstvo pridávanej zmesi určuje stupeň odsírenia, nesmie dôjsť v procese výroby ocele v KK a EOP k spätnému nasíreniu (kvalitný odpad, troskotvorné prísady a ferozliatiny).

6 CaC 2 (S) + [S] = (CaS) + 2[C] stupeň odsírenie je ovplyvnený obsahom C v surovom železe, vo vlhkom prostredí: CaC 2 (S) +2H 2 O = C 2 H 2( g)+ca(oh) 2 (S), injektuje sa v ochrannej atmosfére. Mg (g) + [S] = (MgS) (S) uvoľňuje sa značné množstvo tepla, Mg vrie pri 1105 C, búrlivá reakcia, v tuhom stave - práškový s CaO injektovaný v nosnom plyne.

7 Na 2 CO 3 + [S] + [Si] = (Na 2 S) + (SiO 2 ) + CO 2 - pri vylievaní surového železa z pojazdného miešača do panvy, do prúdu surového železa, - nevýhoda: vývin alkalických plynov, - spotreba závisí od požadovaného stupňa odsírenia [S] + (CaO) + [Fe] = (FeO) + (CaS) -jednoduchá aplikácia, -najpoužívanejšia metóda, -injektuje sa v nosnom plyne, možná kombinácia s CaF 2, -U.S.Steel Škandinávska tryska (zmes CaO, Mg, v nosnom plyne) odsírenie v liacej panve

8 Zlož. sur. Fe: C 4,2%; Si 0,8%; Mn 0,6%; P 0,04%; S 0,04%; O 2 0,008%; T = 1354 C nepoužiteľné Čo je to oceľ? zliatina železa s C, Si, Mn, P, S, pričom uhlíka je do 2,14 % Skujňovanie- znižovanie obsahu sprievodných prvkov železa reakciou s kyslíkom Zloženie surovej ocele: C 0,1%; Si 0,00%; Mn 0,35%; P 0,01%; S 0,02%; O 2 0,12%; T = 1650 C nepoužiteľná

9 Konštrukčné ocele s nezaručeným obsahom Al Konštrukčné ocele so zaručeným obsahom Al Konštrukčné lodné, mikrolegované ocele Ocele pre elektrotechnický priemysel Dynamo ocele Trafo ocele Hlboko ťažné ocele

11 Nelegované nazývané tiež uhlíkové ocele obsah legujúcich prvkov je nižší ako 2% väčšinou nie sú tepelne spracované. Nízko legované obsah legujúcich prvkov bez uhlíka je nižší ak 5% majú podobné vlastnosti ako ocele nelegované, ale sú vhodné pre tepelné spracovanie tepelným spracovaním je u nich možno ovplyvniť mechanické vlastnosti. Vysoko legované obsah legujúcich prvkov je vyšší než 5% kombináciou legujúcich prvkov sa dosahuje potrebných mechanických, fyzikálnych a chemických vlastností 11

12 UZATVORENÝ CYKLUS integrovaný podnik výroba surového železa (aglomerácia, peletizácia, koksovňa) spracovanie surového železa a oceľového odpadu, tavenie v kyslíkovom konvertore, mimopecné spracovanie ocele, odlievanie OTVORENÝ CYKLUS minihuť, minimil sprac oceľového odpadu, ktoré môže a nemusí používať surové železo (do 5%), tavenie v elektrickej oblúkovej peci, mimopecné spracovanie ocele, odlievanie

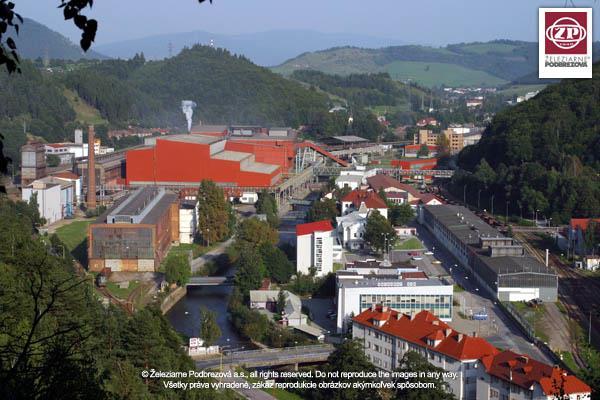

13 Výroba ocele: U. S. Steel Košice s.r.o. výroba plochých valcovaných výrobkov ŽP Podbrezová produkcia rúr, profilov, dlhých odliatkov Od januára 2011: Slovakia steel milles, a.s., Strážske, produkcia stavebnej ocele Výroba ferozliatin OFZ Istebné prevádzka Široká - ferozliatiny

14 Uzatvorený hutnícky cyklus Dlhé odliatky - brámy Plechy Pásy Špirálovo-zvárané rúry Radiátory

15 Homog. skládky Koksovňa, Aglomerácia VP Odsír. sur. Fe KK MPO (klas., vak. sprac.) ZPO

16 Minimil Minihuť Otvorený cyklus Dlhé odliatky sochory, bloky Zvárané rúry Bezšvové rúry

17 Šrotovisko EOP panvová pec (MPO) ZPO

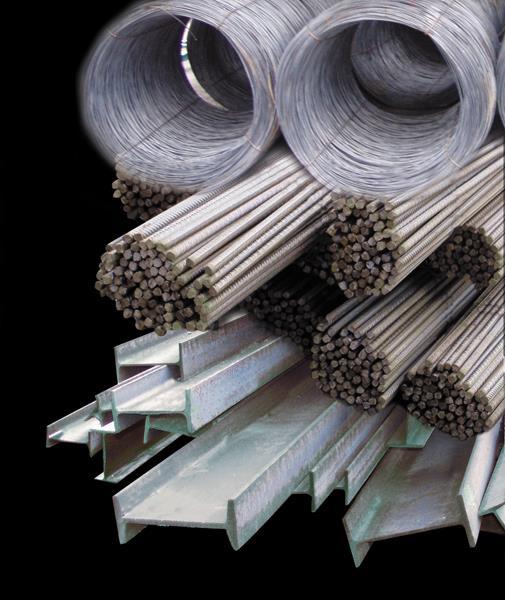

18 Minimil Minihuť Otvorený cyklus Dlhé odliatky sochory, Profilová oceľ Betonárska oceľ

19 Šrotovisko EOP panvova pec (MPO) ZPO
