1 Smart Energy & Power Quality Solutions Janitza electronics - 3 řešení v 1

2 Jsme specialisté na Nepřetržitý monitoring a vyhodnocení kvality elektrické energie Energetický management a monitoring energetických veličin RCM monitoring poruchových/rozdílových proudů Strana: : 2

3 Systém monitoringu 3 v 1 Energetický etický management ISO RCM-ResidualResidual Current Monitoring 1 Systém 3 Řešení Kvalita elektrické energie EN Strana: 3

4 Systém monitoringu 3 v 1 Zvyšuje ekonomickou účinnost Snižuje náklady na energii Monitoring spotřeby energie Redukuje emiseco 2 Zvyšuje provozní spolehlivost Snižuje časy odstávek Optimalizace údržby Zvyšuje spolehlivost dodávky Včasná detekce/predikce poruch Včasná predikce rizik požáru Monitoring kvality elektrické energie RCM monitoring poruch Strana: 4

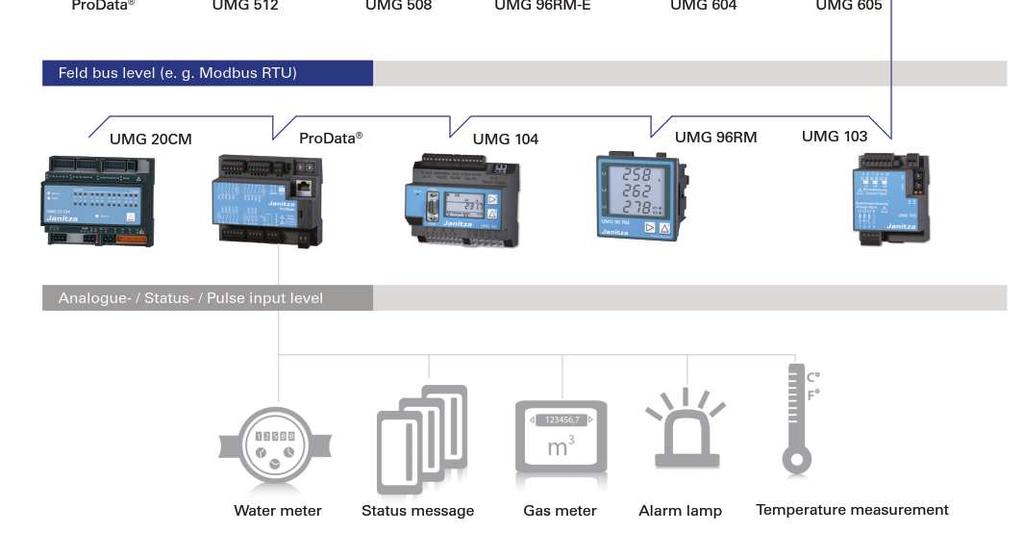

5 Systém monitoringu 3 v 1 IT-Environment Database & driver Server Reporting-Tools Hardware Multifunkční přístroje Analyzátory sítě High-end analyzátory kvality Komunikace Ethernet/Modbus-Gateways Onboard Ethernet Ports Různé protokoly (Modbus TCP, Modbus RTU, Profibus, Bacnet, M-Bus, SNMP) Software GridVis, Homepage, Energy Portal and GridVis-Energy Strana: 5

6 Energetický management dle ISO Cíle energetického managementu Transparentnost spotřeby energie a zátěžových profilů Analýza stavu odběrného místa (kde, kolik, proč, za kolik ) Soustavné snižování spotřeby energie a s tím spojených nákladů Zvyšování spolehlivosti a stability dodávky energie Splnění legislativních požadavků Alokace nákladů pro potřeby kalkulace Výpočet výkonových ukazatelů (v zahraničí Key Performance Indicators - normativy spotřeby energie na výrobek, zaměstnance, výrobní plochu a další Dokumentace cílů a výsledků Automatické generování reportů Investiční controlling postaudit skutečné ekonomické účinnosti realizovaných opatření Strana:: 6

7 Monitoring kvality elektrické energie Nepřetržité sledování a vyhodnocení Účiník a jalový výkon Harmonické, Proudy středovým vodičem, frekvence Napěťová a proudová nesymetrie Monitoring krátkodobých jevů způsoben fluktuacemi zátěže, např. spínání transformátorů, kompenzací, poruchami zkraty, rozběhové proudy Transientní (přechodové jevy) Residual Current Monitoring (RCM) Důsledky chabé kvality elektrické energie Chybný rozběh motorů, nefunkční PC a PLC Rozpad a rušení telekomunikací Přerušení, odstávky výrobního procesu Zvýšené náklady na obnovu a údržbu Přehřívání transformátorů, exploze kondenzátorů, náhodné vybavení ochran a jističů Zkrácení času první poruchu, snížení životnosti Zvýšené transformační a distribuční ztráty Strana:: 7

8 Residual Current Monitoring (RCM) Prostředky monitoringu reziduálních proudů Janitza RCM Monitoring na všech úrovních distribuce hlavní přívod, hlavní rozvaděč, podružné rozvaděče, trojfázové zátěže, zásuvkové rozvody UMG 512, etalon kvality Třída A UMG 509 UMG 96RM-E Ethernet UMG 20CM 20 měřicích kanálů proudu Nepřetržitý monitoring soustav TNS (3L+N+PE) Proč nasadit RCM? Zvýšení teploty proudovodných cest působením poruchových proudů vede k poruchám izolace Nepřetržité sledování poruchových proudů proto zvyšuje bezpečnost instalace a snižuje riziko požáru RCM poskytuje včasné varování před potenciálními problémy v napájecí soustavě Včasná predikce a indikace problémů tak ošetřuje riziko výpadku napájení a následné odstávky vlivem neznámé poruchy Strana:: 8

9 Meter Homepage Strana: 9

10 3-in-1 Monitoring on all levels G LV Main LV Switchboard Sub LV Switchboard G MV LV UPS PDU HV MV LV UPS Power Distribution Busbar Transformer/ Power feeds and At site generation Switching equipment and main distribution cabinets UPS, Monitoring racks, lighting, tenants Power busbar& others Class A - PQ Transient, Waveform, Events, RCM (Ground Fault), Harmonics 63 rd 256MB Memory Class A - PQ Transient, Waveform, Events, Harmonics 63 rd 256MB Memory PQ Transient, Waveform, Events Harmonics 63 rd 128MB Memory PQ Transient, Waveform, Events, RCM (Ground Fault), Harmonics 63 rd 256MB Memory PQ Transient, Waveform, Events, 256MB Memory PQ Transient, Waveform, Events, 128MB Memory Power THD Events, RCM (Ground Fault) 256MB Memory Power THD 256 MB Memory Modbus RTU Power THD TCP/IP Ethernet) Power THD Modbus RTU Power THD Modbus RTU MID UMG 20CM RCM UMG 512 UMG 511 UMG 605 UMG 509 UMG 508 UMG 604 UMG 96RM-E UMG 96RM -CBM RCM RCM RCM UMG 96RM -EL UMG 96RM UMG 103-CBM Strana: 10

11 Návrh systému měření Příprava projektu: Definice sledovaných parametrů kvality elektrické energie, definice požadovaných reportů, definice prahových hodnot Identifikace a rozpracování klíčových bodů měření v lokálním systému zásobení energií Návrh nejvhodnější komunikační architektury na základě omezení a okrajových podmínek Řešení časové synchronizace přístrojů(např. NTP server, GPS synchronizace, externí synchronizace z fakturačních měřidel) Výběr odpovídajících zařízení Janitza Zvážení využití panelových přístrojů či kompaktních přístrojů pro řadovou zástavbu Strana: 11

12 Cíloví uživatelé Spotřebitelé s rozsáhlým energetickým hospodářstvím Lokální distribuce nízkého a vysokého napětí Odběrná místa s vysokými nároky na spolehlivost dodávky Odběrná místa s vysokými nároky na monitoring kvality energie Strana: 12

13 Kontakt KBH Energy a.s. Výhradní zástupce Janitza electronics GmbH pro Česko a Slovensko Na Spravedlnosti Pardubice Kontakt: Ing. Miroslav Götz, , gotz@kbh.cz, Strana: 13
