1 Roletové systémy Reflexol, Veranda CZ

2 Obsah - Roletové systémy Reflexol 3 Reflexol 76 4 Základní specifikace produktu 4 Montáž, řezy 5-13 Reflexol 76 LOCK 14 Základní specifikace produktu 14 Montáž, řezy Reflexol Základní specifikace produktu 18 Montáž, řezy Veranda 41 Veranda 42 Základní specifikace produktu 42 Montáž, řezy Veranda Základní specifikace produktu 47 Montáž, řezy Veranda - Objednávkový formulář 51 Reflexol 103 LOCK 28 Základní specifikace produktu 28 Montáž, řezy Reflexol XXL (varianta XS, XL) 33 Základní specifikace produktu 33 Montáž, řezy Reflexol Základní specifikace produktu 36 Montáž, řezy Reflexol - Objednávkový formulář 40 Našim cílem je vložit Vám do rukou značkový, jasně identifikovatelný výrobek. Chceme se hlásit k odpovědnosti za kvalitu a vysokou technologickou úroveň našich produktů. 2

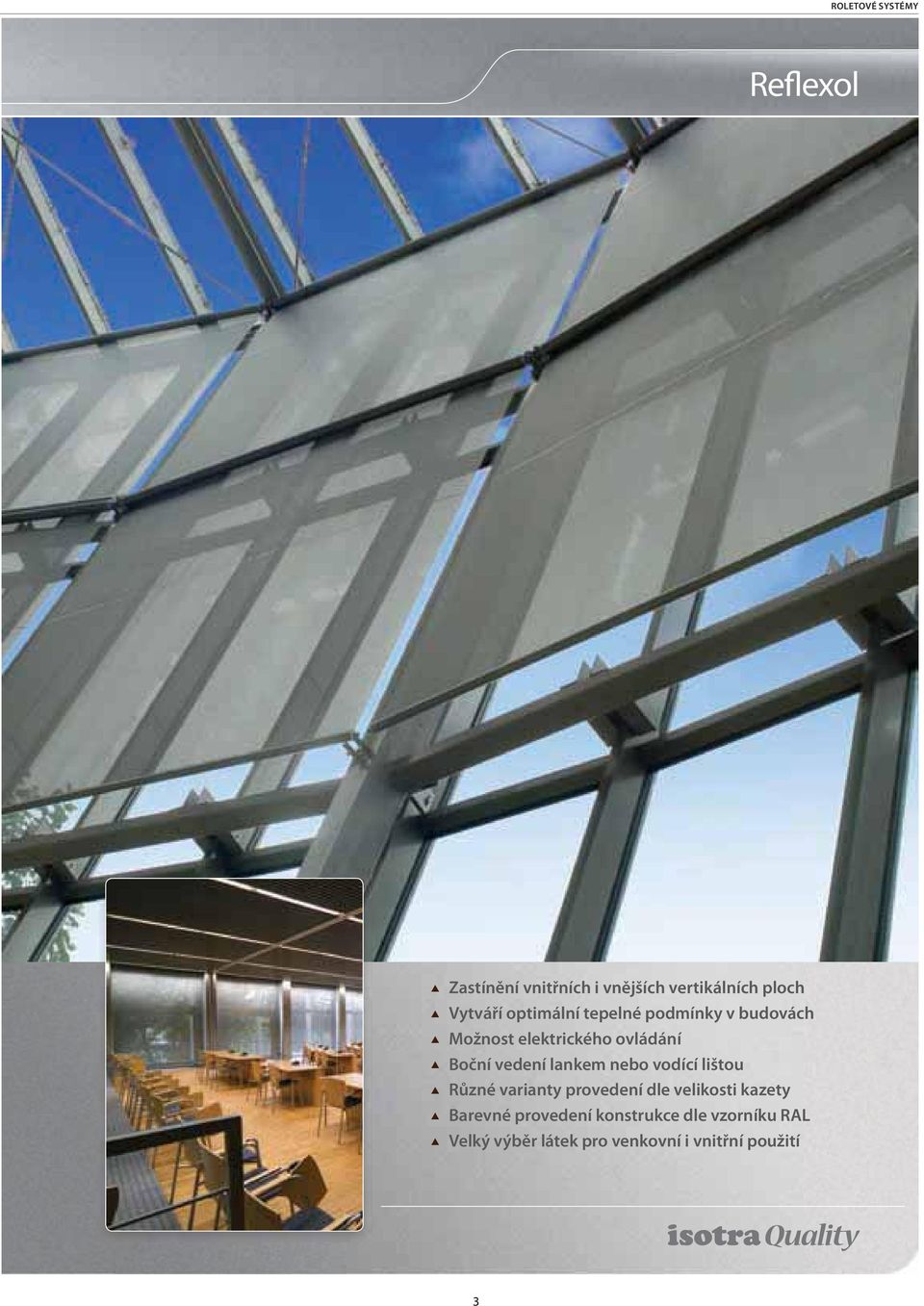

3 ROLETOVÉ SYSTÉMY Reflexol Zastínění vnitřních i vnějších vertikálních ploch Vytváří optimální tepelné podmínky v budovách Možnost elektrického ovládání Boční vedení lankem nebo vodící lištou Různé varianty provedení dle velikosti kazety Barevné provedení konstrukce dle vzorníku RAL Velký výběr látek pro venkovní i vnitřní použití 3

4 Reflexol 76 Základní specifikace produktu Pozn: Při použití vodící lišty G80 montáž pouze do interiéru. 4

5 ROLETOVÉ SYSTÉMY Reflexol 76 Řezy KAZETA VEDENÍ A SPODNÍ PROFIL Vedení lanka Spodní profil Ø 42 Spodní profil Ø 35 Spodní profil FP33 Spodní profil FG42 Zpevňovací profil FG42R NAVÍJECÍ TRUBKY Alu navíjecí trubka Ø 35mm pro ruční pohon Alu navíjecí trubka M40 pro elektrický pohon 5

6 Reflexol 76 Varianty vedení VARIANTA S VODÍTKY G31 A SPODNÍM PROFILEM FP33 VARIANTA S VODÍTKY G31 A OBLÝM SPODNÍM PROFILEM VARIANTA S VODÍTKY V PODOBĚ LANKA VARIANTA S VODÍTKY G80 PŘI VNITŘNÍ INSTALACI 6

7 ROLETOVÉ SYSTÉMY Reflexol 76 Lanková vodítka zajišťovací šroub 7

8 Reflexol 76 Vodící kolejničky G31 montáž strop 8

9 ROLETOVÉ SYSTÉMY Reflexol 76 Vodící kolejničky G31 montáž stěna 9

10 Reflexol 76 Vodící kolejničky G80 montáž strop 10

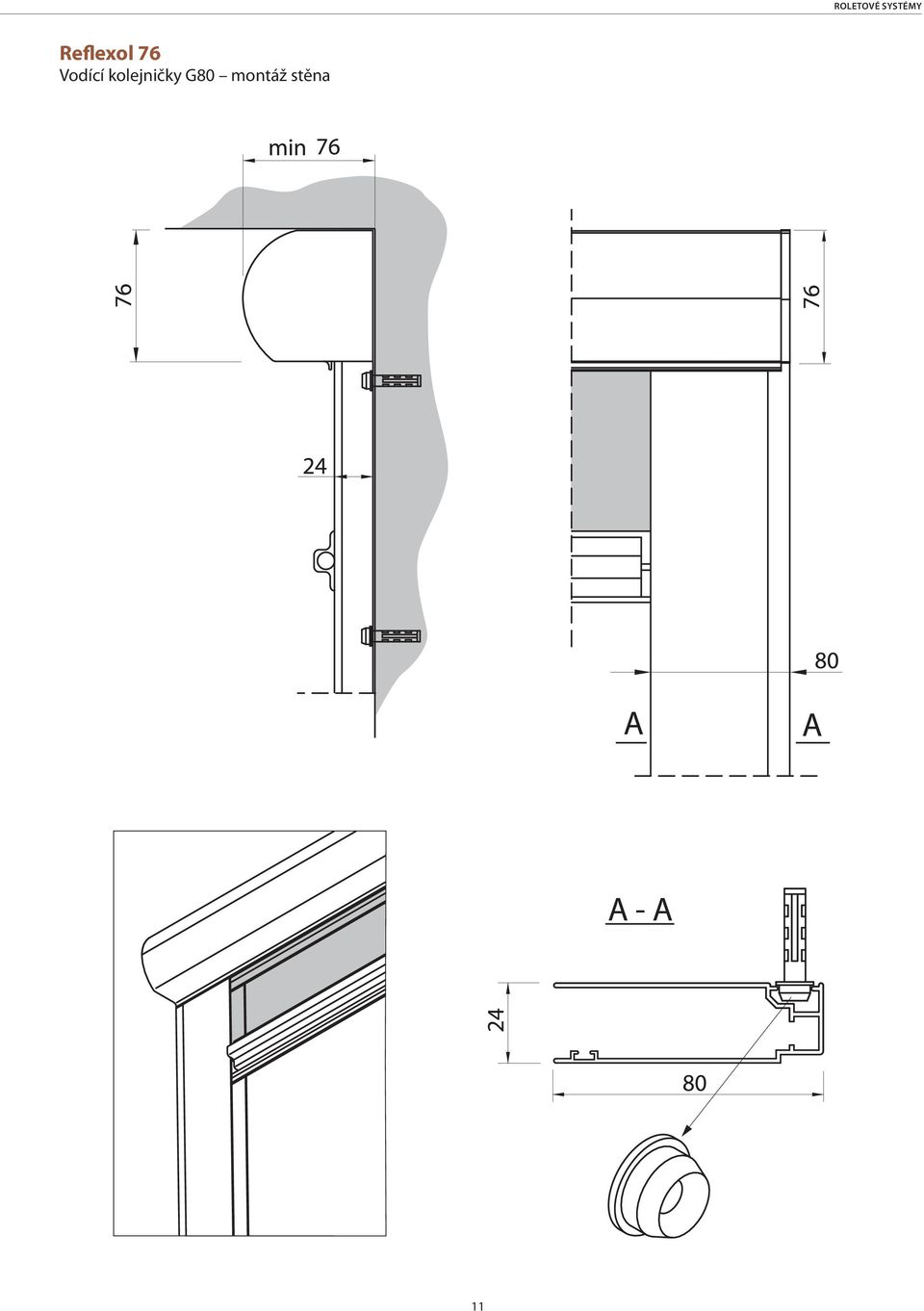

11 ROLETOVÉ SYSTÉMY Reflexol 76 Vodící kolejničky G80 montáž stěna 11

12 Reflexol 76 Montáž stěna-strop MONTÁŽ DO STROPU VNITŘNÍ MONTÁŽ PŘÍMO NA ZEĎ * jen pro vnitřní montáž VEVNITŘ VENKU VENKOVNÍ MONTÁŽ NA STROP RUČNÍ POHON POMOCÍ HNACÍ TYČE (PRŮCHOZÍ MONTÁŽ) VNITŘNÍ MONTÁŽ NA STROP RUČNÍ POHON VEVNITŘ VENKU VEVNITŘ VENKU 12

13 ROLETOVÉ SYSTÉMY Reflexol 76 Montáž stěna-strop VENKOVNÍ MONTÁŽ NA STĚNU RUČNÍ POHON POMOCÍ HNACÍ TYČE (PRŮCHOZÍ MONTÁŽ) VEVNITŘ VENKU VENKOVNÍ MONTÁŽ S ÚHELNÍKY ZVLÁŠTNÍ VÝBAVA ,25 63,25 42, R 4,25 R 4,

14 Reflexol 76 LOCK Základní specifikace produktu 14

15 ROLETOVÉ SYSTÉMY Reflexol 76 LOCK V rozebraném stavu 17 Montážní sponka 16 Šroub 3,5x13 15 Šroub 3,5x Blokovací mechanismus spodního profilu 13 Spodní profil 12 Vedení 11 Navíjecí trubka 10 Tyčka PVC 9 Nýty s kulovou hlavou 8 Pérová podložka 7 Sestava koncového víčka navíjecí trubky 6 Motor s montážními konzolami 5 Nástavec osy s držákem s plochým koncem 4 Boční koncové vičko kazety levé 3 Boční koncové vičko kazety pravé 2 Kazeta zadní část 1 Kazeta přední část 15

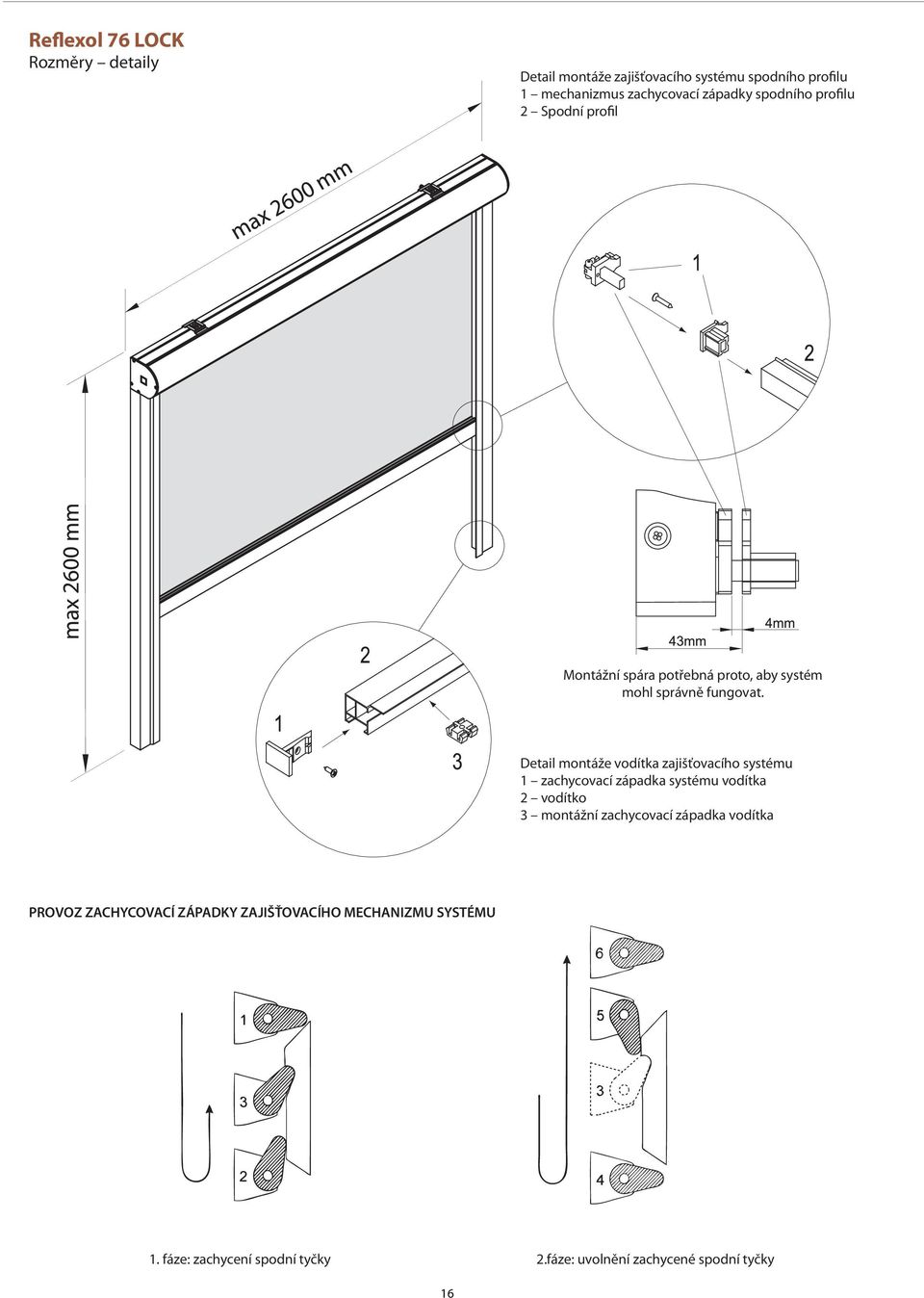

16 Reflexol 76 LOCK Rozměry detaily Detail montáže zajišťovacího systému spodního profilu 1 mechanizmus zachycovací západky spodního profilu 2 Spodní profil Montážní spára potřebná proto, aby systém mohl správně fungovat. Detail montáže vodítka zajišťovacího systému 1 zachycovací západka systému vodítka 2 vodítko 3 montážní zachycovací západka vodítka PROVOZ ZACHYCOVACÍ ZÁPADKY ZAJIŠŤOVACÍHO MECHANIZMU SYSTÉMU 1. fáze: zachycení spodní tyčky 2.fáze: uvolnění zachycené spodní tyčky 16

17 ROLETOVÉ SYSTÉMY Reflexol 76 LOCK Řezy, montáž KAZETA VEDENÍ A SPODNÍ PROFIL Spodní profil Vodící kolejnička NAVÍJECÍ TRUBKY Alu navíjecí trubka Ø 35mm pro ruční pohon 32,5 Alu navíjecí trubka M40 pro elektrický pohon 17

18 Reflexol 103 Základní specifikace produktu Pozn: Při použití vodící lišty G80 montáž pouze do interiéru. 18

19 ROLETOVÉ SYSTÉMY Reflexol 103 Řezy KAZETA A MONTÁŽNÍ SPONKA Blokovací element Montážní sponka VODÍTKA A SPODNÍ TYČKY Ocelové vodítko lanka Spodní profil Ø 42 Tyčka proti větru Spodní profil FG42 Vyztužovací profil FG42 NAVÍJECÍ TRUBKY Ø70 Ø78 Ocelové trubky kladek Ø 70 a Ø 78, profilované, pozinkované. Trubka Ø 78 se používá pro B92N a pro Screen až do výšky 4 m. 19

20 Reflexol 103 Varianty vedení VARIANTA S VODÍCÍMI KOLEJNIČKAMI GC20 VATRIANTA S VODÍCÍMI KOLEJNIČKAMI GC30 VARIANTA S VEDENÍM V PODOBĚ LANKA VARIANTA S VODICÍMI KOLEJNIČKAMI G80 PŘI VNITŘNÍM POUŽITÍ 20

21 ROLETOVÉ SYSTÉMY Reflexol 103 Vodící lanko montáž strop min

22 Reflexol 103 Vodící kolejničky GC20 montáž strop MONTÁŽ DO STROPU 22

23 ROLETOVÉ SYSTÉMY Reflexol 103 Vodící kolejničky GC30 montáž strop MONTÁŽ DO STROPU 23

24 Reflexol 103 Vodící kolejničky GC80 montáž stěna MONTÁŽ DO STROPU 24

25 ROLETOVÉ SYSTÉMY Reflexol 103 Vodící kolejničky GC80 montáž stěna MONTÁŽ PŘÍMO NA ZEĎ 25

26 Reflexol 103 Montáž stěna-strop MONTÁŽ DO STROPU VNITŘNÍ MONTÁŽ NA STĚNU * jen pro vnitřní montáž VEVNITŘ VENKU VNĚJŠÍ MONTÁŽ NA STROP RUČNÍ POHON S HNACÍ TYČÍ (PRŮCHOZÍ MONTÁŽ) VNITŘNÍ MONTÁŽ NA STROP RUČNÍ POHON VEVNITŘ VENKU 26

27 6 ROLETOVÉ SYSTÉMY Reflexol 103 Montáž s úhelníkovými konzolami VENKOVNÍ MONTÁŽ S ÚHELNÍKOVOU KONZOLOU VARIANTA ,25 63,25 42,5 R 4,25 R 4, VENKOVNÍ MONTÁŽ PŘÍMO NA STĚNU RUČNÍ POHON S HNACÍ TYČÍ (PRŮCHOZÍ MONTÁŽ) VEVNITŘ VENKU 27

28 Reflexol 103 LOCK Základní specifikace produktu 28

29 ROLETOVÉ SYSTÉMY Reflexol 103 LOCK Rozebraný stav 19 Šroub 3,5x Blokovací mechanismus spodního profilu 17 Spodní profil 16 Koncové víčko spodní tyčky 15 Přímý kolík 3x16 pružinového typu 14 Speciální šroub 13 Šroub 3,5x Šroub M6x Šroub M8x Šestihranná matice M6 9 Sestava ložiska 8 Tyč PVC 7 Kazeta zadní část 6 Kazeta přední část 5 Motor s montážními konzolami 4 Navíjecí trubka 3 Vodítko 2 Boční koncové víčko kazety pravé 1 Boční koncové víčko kazety levé 29

30 Reflexol 103 LOCK Rozměry detaily Detail montáže zajišťovacího systému spodního profilu 1 mechanizmus zachycovací západky spodního profilu 2 Spodní profil Montážní spára potřebná pro správný provoz systému Detail montáže vodítka zajišťovacího systému 1 zachycovací západka systému vodítka 2 vodítko 3 montážní zachycovací západka vodítka PROVOZ ZACHYCOVACÍ ZÁPADKY ZAJIŠŤOVACÍHO MECHANIZMU SYSTÉMU 1. fáze: zachycení spodní tyčky 2.fáze: uvolnění zachycené spodní tyčky 30

31 ROLETOVÉ SYSTÉMY Reflexol 103 LOCK Řezy KAZETA A MONTÁŽNÍ SPONKA Blokovací element Montážní sponka VODÍTKA A SPODNÍ TYČKY Spodní profil vodící kolejničky NAVÍJECÍ TRUBKY Ø70 Ø78 Ocelové trubky kladek Ø 70 a Ø 78, profilované, pozinkované. Trubka Ø 78 se používá pro B92N a pro Screen až do výšky 4 m. 31

32 Reflexol 103 LOCK Montáž na stěnu 32,5 Montážní sponka 32

33 ROLETOVÉ SYSTÉMY Reflexol XXL (varianta XS, XL) Základní specifikace produktu 33

34 Reflexol XXL Rozebraný stav Konzola stěna strop, pravá 2 Konzola stěna strop, levá 3 Navinovací pozinkovaná ocelová trubka Ø 78 4 Trubka a víčko pro Ø 78 s kulatým jádrem 5 Elektromotor 6 Držák motoru 7 Motorový pohon 8 Redukce pro motor 9 Vodítko v podobě lanka Ø 2,5 10 Úhelníková sponka 12x25x31 11 Vložka se šroubem 12 Napínací konzola vodítka v podobě ocelového lanka 13 Napínák vodítka v podobě lanka 14 Spodní profil 15 Víčko spodního profilu Ø 42 mm 16 Teleskopické víčko spodní tyčky 17 Zajišťovací kolík víčka spodní tyčky 34

35 ROLETOVÉ SYSTÉMY Reflexol XXL Rozměry montáž MONTÁŽ NA ZEĎ NEBO NA STROP V případě montáže na strop není možno použít vedení v podobě lanka 35

36 Reflexol 125 Základní specifikace produktu Standardní rozměry REFLEXOL 125 (mm) 36

37 ROLETOVÉ SYSTÉMY Reflexol 125 Rozebraný stav Kazeta přístupový panel 2 Kazeta zadní strana 3 Navinovací pozinkovaná ocelová trubka Ø 78 4 Víčko konce vnitřní strany pravé 5 Víčko konce vnitřní strany levé 6 Držák motoru 7 Elektromotor 8 Redukce pro motor 9 Motorový pohon 10 Svorka lanka 11 Jednoduchá konzola 12 Dvojitá konzola 13 Lanko Ø Konec lanka 15 Koncové víčko na vnější straně 16 Spodní profil 17 Koncové víčko spodní tyčky 18 Krycí deska koncového víčka spodní tyčky 19 Koncové víčko navinovací trubky KAZETA SPODNÍ PROFIL 37

38 Reflexol 125 Rozměry montáž Rozměry skupinová montáž 38

39 ROLETOVÉ SYSTÉMY Reflexol 125 Jednoduchá konzola Dvojitá konzola 39

40 Reflexol Objednávkový formulář 40

41 ROLETOVÉ SYSTÉMY Veranda Zastínění vnitřních i vnějších šikmých a střešních ploch Vytváří optimální tepelné podmínky v budovách Možnost elektrického ovládání Boční vedení lankem nebo vodící lištou Barevné provedení konstrukce dle vzorníku RAL Velký výběr látek pro venkovní i vnitřní použití 41

42 Veranda Základní specifikace produktu 42

43 ROLETOVÉ SYSTÉMY Veranda Rozebraný stav 24 vodítko 23 element k montáži pružiny 22 trubice pružiny 21 pružina napínacího systemu 20 krycí panel spodního profilu 19 spodní (přední) tyčka 18 pata vodítka 17 víčko konce vodítka 16 bok spodní tyčky 15 šroub M8 x otočné pouzdro na boku kazety 13 váleček na boku kazety 12 kluzný profil 11 kroužek k navíjení lanka 10 víčko na konci navíjecí trubky 9 víčko na bočním konci kazety L 8 víčko na bočním konci kazety P 7 držák motoru 6 elektromotor 5 navinovací trubka 4 bok kazety L 3 bok kazety P 2 kazeta 1 kazeta 43

44 Veranda Řezy Montážní rozměry KAZETA 206 min min=300 max= ,5 188, L = max 5000 min=140 max=500 Ø132max ČELNÍ TYČKA 95 L = max 4500 L = min ,5 37,5 JEDNODUCHÉ VODÍTKO 44

45 ROLETOVÉ SYSTÉMY Veranda Rozměry skupinová montáž L = max 4500 L = max 1500 L = max 4500 L = max ,5 37,5 min L = max 5000 min=300 max= min=140 max=500 45

46 Veranda Montážní konzola MONTÁŽNÍ KONZOLA PATA MONTÁŽNÍ KONZOLY ŠROUB MONTÁŽNÍ KONZOLY 18 TRUBKA 23,5 46

47 ROLETOVÉ SYSTÉMY Veranda 206 Základní specifikace produktu 47

48 Veranda 206 Rozebraný stav, řezy 1 kazeta, horní část 8 vodítko GC80 15 vyztužovací profil FG42 2 kazeta, spodní část 9 krycí úhelník 16 vyztužovací ocelový profil Ø4,5 3 kazeta, bok 10 profilovaná ocelová trubka Ø70 17 Spodní profil FG42 4 montážní konzola kazety 11 boční víčko z PVC s kulatým trnem 18 koncové víčko spodního profilu FG42 5 montážní sponka 12 ložisko navíjecí trubky 19 svorka pásky 6 motor s příslušenství 13 textilie 20 upevňovací páska 7 držák motoru 14 tuhá tyč z PVC 21 kartáček KAZETA NAVÍJECÍ TRUBKA Profilovaná ocelová pozinkovaná trubka Ø70 vodítko G80 Spodní profil FG42 vyztužovací profil FG42R 48

49 ROLETOVÉ SYSTÉMY Veranda 206 Dvojitá s vodítky max = 3000 mm Dvojitá bez vodítek max = 3000 mm min min min 40 49

50 Veranda 206 Mono s vodítky max = 2300 mm Mono bez vodítek max = 2300 mm min min min 40 50

51 ROLETOVÉ SYSTÉMY Veranda Objednávkový formulář 51

52 ISOTRA a.s. Bílovecká 2411/1, Opava Partner: Tel.: Fax: /2011
