1 HMI Magelis operátorské panely a ipc

2 Co je to HMI? Typické požadavky HMI terminálů Ovládání a řízení Zobrazení monitorování Certifikace Vzdálený přístup Archivace dat a přenos do IT Zabezpečení Průmyslové provedení Mobilní aplikace Otevřenost, app. pro Windows 2

3 Odstupňovaná nabídka hardwarových prostředků pro operátorské rozhraní Průmyslové provedení i vybavení velínu Vhodné pro širokou škálu aplikací Místní ovládání ipc Velín Magelis HMI STO, STU Magelis GTO Magelis GTU Magelis ipc Magelis Panel ipc Vijeo Citect Vijeo Historian Displeje, grafické terminály Průmyslové PC Desktop PC 3

4 Mikro panely Magelis HMI STO, HMI STU Magelis HMI STO Dotykový LED displej 3 4 s rozlišením 200x80 pixelů 2 verze monochromatického displeje s 3-barevným podsvětleným Ethernet port RJ45 nebo RS232/485 nebo Zelio Logic, 2x USB (typ A i B) Magelis HMI STU Dotykový displej 3,5, 5,7 65k barev, TFT s rozlišením 320 x 240 (QVGA) Ethernet port RJ45, RS232/485, 2x USB (typ A i B) 5

5 Optimalizovaná řada grafických panelů Magelis GTO První optimalizovaná řada grafických terminálů s pokročilými vlastnostmi pro široký rozsah aplikací 5 7 Produkt roku

6 Magelis GTO Široký výběr LED displejů 3,5 12,1 Dlouhá životnost a nízká spotřeba Krytí IP65, IP66k (nerezové provedení), IP67f (ochranná folie) Širší rozsah teplot 0-55 C Rozšířená paměť aplikační až 96MB, Moderní technologie SD paměť s kapacitou až 32GB, Ethernet USB Unifikovaný rozměr s XGTGT Certifikace Ovládání přes dotykový displej nebo funkční klávesy Široký výběr ovládačů Novinka Certifikace Atex ll G/D GL, GOST 7

7 Nová řada Magelis GTO nerezové provedení určené pro aplikace v potravinářství a farmacii V souladu s normou DIN EN Řízení strojů v potravinářství požadavky na bezpečnost a hygienu, popis postupů pro čištění a desinfekci. Nerezové provedení rámečku dle třídy 304, s krytím IP66K, ochranná vrstva elektronických součástek a těsnění v souladu s FDA 21CFR Optimální pro aplikace ve farmacii, nápojovém a potravinářském průmyslu. S podporou softwaru Vijeo Designer a doplňkového softwaru s IDS je možné uplatnit s normu CFR21 část 11 IP66 - Voda míří 12,5 mm tryskou ve všech úhlech při průtoku 100 litrů za minutu při tlaku 100 kn/m2 po 3 minuty ze vzdálenosti 3 metry. 8

8 Nová řada Magelis GTO vysoká odolnost vůči okolnímu prostředí Smart environmental covers accessory to protects against chemical and oil substances in machine tools environment. 9

9 Operátorské panely a ipc pro Ex ll-g/d Operátorské panely a průmyslové počítače v nerezovém provedení Certifikace Atex pro zónu 2 plyn, prach Vysoká odolnost, zvýšené krytí IP65f, IP67f Certifkace pro námořní použití BV Možnost připojení k PLC a zařízení třetích stran Mobilní aplikace pro tablety a chytré telefony 10

10 Magelis XBT GH

11 Magelis XBT GH přenosný terminál pro mobilní aplikace analogový dotykový displej 5 7 TFT/VGA (65536 barev), 12 softwarově konfigurovatelných kláves, komunikační a externí rozhraní RS232, Ethernet, USB a compact flash. Snazší ovládání dotykové obrazovky je pomocí dotykového pera a v čele panelu je integrované bezpečnostní STOP tlačítko. Držení levou nebo pravou rukou Lehké tělo panelu, váha < 900g. Panel může být použit pro aplikace SIL3 dle IEC Délka propojovacího kabelu pro napájení a komunikaci je 3, 5, 10 nebo 20m, programovací prostředí je Vijeo Designer Bezp. Spínač pro zabezpečení provozu (dead man function ) Zajištění zap/vyp klíčkem 12

12 Magelis XBT GH Architektura Příklad aplikace více strojů s ovládáním jedním nebo dvěma terminály XBTGH a rozvodnou skříňkou (junction box) Stroj 1 Stroj 2 Stroj 3 Rozvodná skříňka ETHERNET Safety control System Bezpečnostní obvod Handy Panel XBT GH1 Handy Panel XBT GH2 13

13 Magelis GTU Universální HMI terminál

14 Inovativní koncept nové řady pokročilých terminálů Magelis Displej Od konceptu vše v jednom K modulárnímu HMI Displej + procesní jednotka Procesní jednotka Box Advanced 7,10,12 wide Smart 10,12,15 Premium X X Open (ipc) X X Výhody pro výrobce zařízení OEM Svobodné rozhodnutí zvolit optimální kombinaci pro danou konkrétní aplikaci Snadné přizpůsobení požadavkům uživatele na typ displeje, kvalitu, vlastnosti.. Poskytuje řadu kombinací s jednoduchou montáží! (bez použití nástrojů) Výhody pro koncového uživatele - Správa systému z pohledu životního cyklu - Náhrada výměna, revamping rozšíření 15

15 Nová řada terminálů Magelis GTU Unikátní flexibilní koncept pro každou architekturu Rozsáhlé možnosti komunikací Hybridní terminál s Windows Více obrazovkový systém, DVI výstup. LAN2 První Schneider HMI s volbou napájení 12/24 VDC pro low power telemetrickou aplikaci USB4 USB3. LAN1 USB2 USB1 SD1,2 16

16 Nová řada terminálů Magelis GTU Unikátní flexibilní koncept pro každou architekturu Multiprotokol Multilink USB Ethernet TCP/IP Ethernet TCP/IP Modbus TCP Ethernet IP Profinet RS485 Ethernet 17

17 Nová řada terminálů Magelis GTU Precizní obraz v novém formátu a vysokém rozlišení 16M colors Jasné a vykreslení detailů procesních snímků s 2 novými řadami displejů: Advanced displej 256K barev Smart Display 16M barev Maximální komfort pro ovládání pro obsluhu: Podsvětlení LED s excelentním jasem Řízení jasu 0 100% a automatické nastavení dle okolního prostředí (integrovaný senzor venkovního jasu na čele panelu Smart displej) Optimalizace spotřeby terminálu Nový širokoúhlý formát (16/9) u řady Advanced Display umožňuje zobrazení různých formátů (video, fotografie) z externích multimediálních zařízení na displejích velikosti 7, 10 a 12 První HMI více dotyková Multitouch obrazovka na Smart Display s vysokou odolností a odporovým dotykovým displejem (ovládání v rukavicích nebo přes ext. krycí folii), vícedotykové ovládání s využitím nové generace Schneider HMI softwaru 18

18 Nová řada terminálů Magelis GTU Zjednodušená instalace a robustní provedení 60 C Optimalizace množství dílů díky modulárnímu provedení celé řady Magelis GTU. Snadná montáž s novým patentovaným montážním systémem na všech produktech GTU. Odpadá oddělené příslušenství. Robustní provedení panelu s kompletním kovovým (hliníkovým) provedením skříně a rámečku displeje. Vysoký rozsah teplot všechny typy Magelis GTU mohou pracovat v rozsahu od 0 C do 60 C. Zdvojený slot pro externí (vyjímatelnou) paměť u všech procesních jednotek Magelis GTU box zvlášť pro systém (SD) a apl. data (SD/Cfast), využitelných typicky v případě poruchy se aplikační, uživatelská a systémová data průběžně ukládají. Galvanické oddělení na RJ45 RS485 port v případě náročných aplikací z hlediska komunikací a EMC rušení 19

19 Nová řada terminálů Magelis GTU Vlastnosti displejů Advanced Display Smart Display Advanced Display GTU 2/3 if needed Velikost/rozlišení 7 WVGA (800*480), 10 WXGA (1280*800) 12 WXGA (1280*800) Smart Display (výřez jako GT) 10 SVGA (800*600),12 XGA (1024*768), 15 XGA (1024*768) Formát obrazovky 16:9 širokoúhlý displej 4:3 standardní displej Počet barev 262K 16M Jas >= 400cd / řízení jasu ve 100 úrovních Životnost 50,000h 50,000h Typ dotyk. displeje Singletouch / odporový Multi touch (pouze s Vijeo XD) / odporový Škálování - Ano Sensor jasu - Řízení jasu USB na čele panelu - Typ A x1 + mini B x1 WIFI slot - - Napájení (DC) DC12/24V Pracovní teplota 0 60 C 20

20 Nová řada terminálů Magelis GTU Vlastnosti procesních jednotek - Boxů Premium BOX OPEN BOX Open Box: předinstalovaný software: -VJD Run Time -Internet Explorer -Mmedia Player -Adobe Reader -Office Reader -CAD Viewer -VNC klient/server -Vijeo Citect klient -.Net 4.0 Vlastnost Premium Box Open Box Procesor RISC 600MHz X86 1.3GHz Operační systém Real Time OS Windows embedded OS Pevná paměť 256MB 2GB GTU 3/3 if needed Záložní paměť 512KB (FRAM/MRAM) Úložiště 1 (Systém + RT HMI) 1GB (SD class6) 16GB CFast Úložiště 2 slot (uživatelská data) SD/SDHC (volitelně 4GB nebo komerčně) Úložiště 3 slot (uživatelská data) - CFast (volitelně 32GB) COM1 RS485(RJ45) s galv. isolací COM2 RS232C/422/485(SubD9) LAN1 10/100/1000 Base-T LAN2 10/100/(1000) Base-T USB master USB2.0 2 (Type A) USB (Type A) USB slave USB2.0 1 (mini B) Field-bus 1 slot (for CoPla) Speaker/Alarm out 1 (Terminal block) DVI výstup - 1 (DVI) Mic vstup - 1 (mini JACK) Napájení (na displeji ) DC DC 21

21 USB příslušenství

22 Magelis novinky USB příslušenství Multi LED USB tlačítka a kontrolky HMIZRA1 - Rozšíření ovládání HMI - Volba barev (6) a ikon - 5 programově volitelných statických nebo dynamických f.kláves - Zobrazení alarmů novinka USB Biometrické tlačítko XB5S5B2L2 - Snadné definování uživatele biometrickými daty - Krytí IP záznamů, 200 uživatelů Multi-LED věž se zvukovou signalizací XVGU - zjednodušená instalace - datový přenos i napájení přes USB -2 typy dle montáže - konfigurace barev (červená, oranžová, zelená, modrá) a zvuku přes Vijeo Designer 6.1SP2 USB příslušenství kompatibilní: XBT GT/GK, HMI GTO/GTW, ipc. > výjimka: XVGU není komp. s ipc a GTW. Možnost propojení více typů různých zařízení přes Praktická USB HUB k HMI ukázka 23

23 Magelis USB příslušenství - klávesnice Magelis HMIZKB1 je USB externí klávesnice pro panely Magelis. krytí IP65 instalace do otvoru 22mm napájení a komunikace prostřednictvím USB rozhraní typ mini B klávesnice obsahuje: 12 alfanumerických kláves funkční klávesy s LED signalizací 8 systémových kláves (navigace, ESC, DEL atd.). Popis tlačítek je možné doplnit štítky. novinka Čelní pohled Zadní pohled Boční pohled 25

24 Mobilní aplikace Jsou vhodné pro průmysl?

25 Vzdálený přístup řízení, ovládání Vijeo Design Air Mezi panelem (server) a tabletem (klient) lze zvolit tyto typy komunikací: WiFi, 3G, 4G nebo LTE. Podpora pro tablety a telefony na bázi operačního systému Android (min ) nebo ios (min. 6.0). Dostupnost Vijeo Design Air a Vijeo Design Air Plus Google Play (Android) nebo App Store s itunes (ios) Podpora pro Magelis GTO, Magelis XBTGT/GK/GC/GH, Magelis HMI STU, Magelis GTW Dostupné režimy: Automatické detekování terminálu Zadání IP adresy terminálu Praktická ukázka Design Air Plus obsahuje navíc grafický editor pro tvorbu a editaci procesních snímků pro tablet/telefon novinka 27

26 HMI propojení s Acti 9 Vijeo Design Air - tablety a telefony Monitorování a ovládání Magelis GTO Ovládání, monitorování Praktická ukázka Acti 9 Smartlink 28

27 Vijeo Designer

28 Vijeo Designer universální nástroj Vijeo Designer v.6.2 Inženýrské prostředí pro panely Vizualizační sw. RT pro ipc Malé panely Magelis HMISTO/STU Pokročilé panely: GTO/GTU, XBTGT/GH/GK ipc BOX, ipc panely Synchronizace se SoMachine Automatická aktualizace (SESU) 30

29 Vijeo Designer v.6.2 a novinky Nové kom. ovládače - Zelio Logic pro GTO a další Podpora nových terminálů Magelis GTU (od SP1), ipc, USB přísluš. Podpora Windows 7 64 bit. Verze Možnost vlastního nahrání self download z FTP serveru Autorizace je povinná Synchronizace se SoMachine v.4.1 (oba sw. mohou být instalovány na PC současně Vijeo Design Air Plus Standardní aplikace TRIAL aplikace (test) DEMO aplikace (simulace) Vijeo Design'Air (Plus) TRIAL/FREE Plná verze pro otestování funkčnosti s terminálem, omezení je pouze časový limit 2 minuty Vijeo Design'Air (Plus) DEMO Nevyžaduje jakékoliv zařízení i připojení. Vše je kompletně simulováno 31

30 Magelis ipc

31 Magelis ipc typ Universal & Performance X4typy Box v modulárním provedení DC only - AC by external adaptor 120W or more according to installed PCI cards (ABL8RPS24050 / ABL4RSM24050 according to country) 1 PCI slot 2 PCI sloty 5 PCI sloty Universal Performance Performance Universal Performance Core 2 Duo 2,26Ghz Fan Universal ATOM N270 1,6Ghz Fanless X 8 ipc panelů v modulárním provedení 15 & 19 AC/DC Klávesnice integrována v idisplay 15 novinka 10, 12, 15, 19 dot. Displej Performance 2 Sloty Performance 0 Slot Universal 2 Sloty Universal 0 Slot 33

32 Magelis BOX PC S-Box novinka UL CPU Fanless S-Box Optimized Atom N Ghz Single core S-Box Universal Atom N Ghz Dual core RAM (max.) 1x 2GB DDR2 (max. 2) 1x 4GB DDR3 (max. 4) Operating System WES 2009 Win 7 32 bits (WES 7 Premium*) No Storage (Size) CFlash (8Gb) CFast (16Gb) SSD (80GB)*** No Connect. Ports 2 USB, 2 RS-232, 1Gigabit Eth., 1 VGA 5 USB, 2 x RS-232, 4 x RS-232/422/485, 3 Gigabit Eth., 1 VGA, 1 HDMI Mini PCIe slot 1 half-size 1 full size Power (consumption) 9-36VDC (15w) 12-24VDC (16w) VJD RT demo** HMIBSOCND1E01 HMIBSUCND1W01 HMIBSUSND1W01 HMIBSU0ND1001 * WES 7 Premium full blown (default not WEF write protected on CFast) ** Vijeo Designer RT unlimited with additional VJDSNRTMPC license. *** Intel SSD with 5 years manufacturer warranty and MTBF = 2 million hours 34

33 Aplikace Magelis

34 Aplikace Magelis Ovládání, řízení, monitoring, diagnostika, zpracování a přenos dat: Řízení pohonů PLC systémy MCC, Smart sběrnice (jištění) Energetika, řízení turbín, obnovitelné zdroje (fotovoltaika) RTU stanice, teplárenství, čerpací stanice Stroje, technologické celky 39

35 Podpora softwaru pro uživatele 1) Vybrané aktuální sw. (by SE ČR) Demo sw. pro testování 2) Výběr produktů (product selector) Porovnání produktů s tech daty a parametry 3) Dokument ke stažení Spec. pohled pro stahování dokumentů (SW, FW, pdf, CAD, DTM, GSD.) 40

36 Naše nabídka služeb Zákaznické centrum obchodní, logistické a technické dotazy Servisní služby pohotovostní servisní služba 7/24 Aplikační podpora a dodávky na klíč pro konkrétní průmyslový proces, stroj a budovu Školicí středisko aplikační a technická školení Elektronická podpora softwarová nástroje a internetové stránky 41

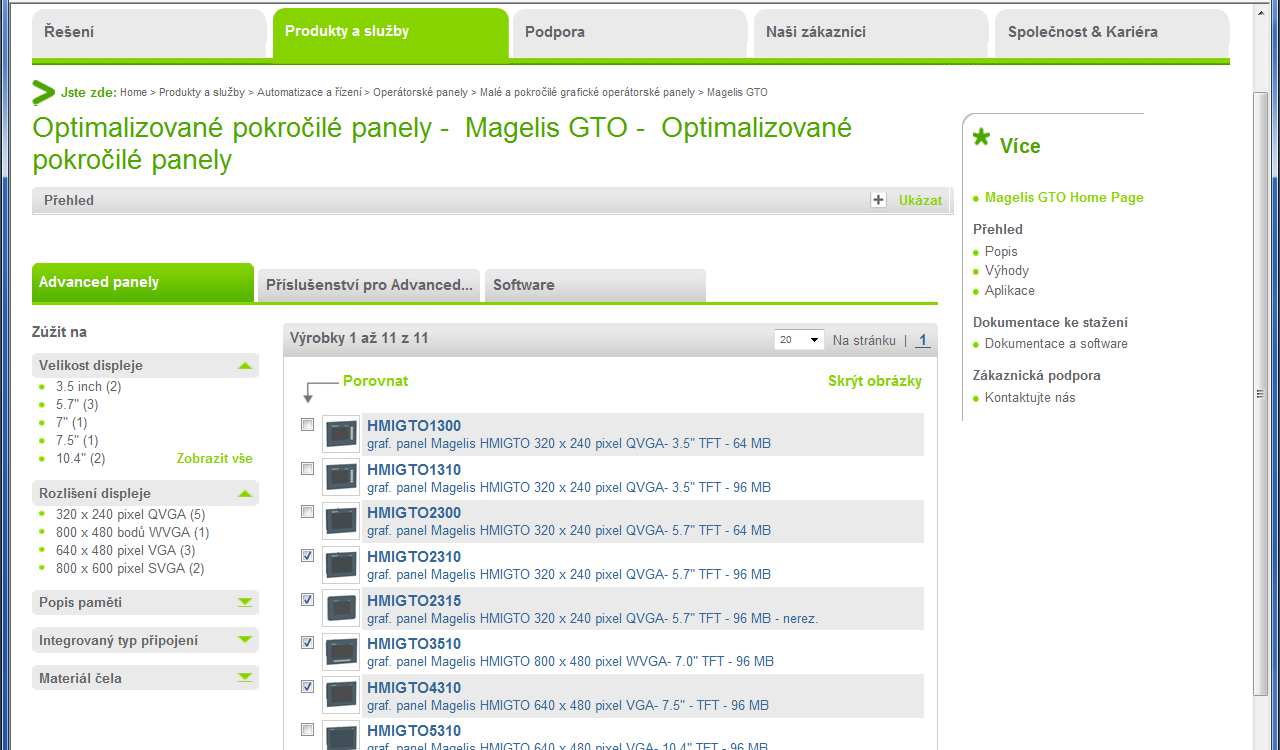

37 Porovnání parametrů zvolením produktů 42

38 Maximum z Vaší energie Děkuji za Vaši pozornost! Michal Křena michal.krena@cz.schneider-electric.com
