Návod na montáž TPMS-203

Transkript

1 Návod na montáž TPMS-203

2 --- Inštalácia TPMS Inštalačné testy --- Funkcie --- Výmena prívesu --- Točenie kolies OBSAH

3 TPMS-203

4 Hlavné komponenty Displej Senzor ID modul (príves) ID modul (ťahač) Anténa

5 Použitie TPMS-203: Stredné a veľké stavebné mechanizmy Nákladné vozidlá s prívesmi Špeciálne vozidlá Autobusy

6 Príklad inštalácie (ťahač) ID BOX

7 Príklad inštalácie (príves) ID BOX ANTÉNA 12m

8 Inštalácia

9 Inštalácia displeja

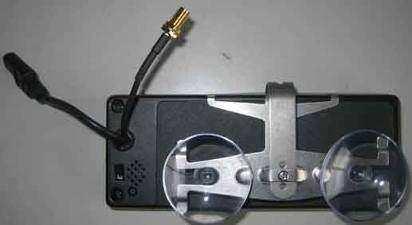

10 Pripevnite držiak na zadnú časť monitora. Z okna odstráňte všetky nečistoty, pripevnite držiak na sklo a poriadne zatlačte. Uistite sa, že vodič má na displej dobrý výhľad, ale pritom mu nebráni vo výhľade na cestu.

11 Inštalácia kabeláže Displej prepojte s anténou a zapojte napájací kábel. Káble veďte pod tesnením okolo okna smerom k napájacej skrini, resp. smerom k podvozku.

12 Inštalácia napájacieho kábla: zapojte červený kábel na plus a modrý na mínus. Stiahnite všetky káble sťahovacou páskou, vložte do voľného priestoru a priložte naspäť kryt napájacej skrine.

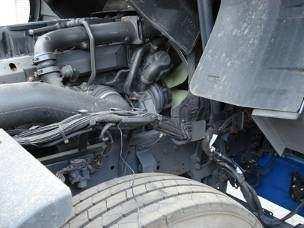

13 Inštalácia antény ťahača: kábel antény veďte pozdĺž existujúcej kabeláže vozidla, pokračujte až k podvozku ťahača, anténu pripevnite k predlžovaciemu káblu a uchyťte terminál antény na podvozok vozidla pred druhou nápravou pomocou magnetu.

14 Inštalácia antény prívesu: prichyťte predlžovací kábel na prijímač, kábel umiestnite pozdĺž vedenia podvozku až do prednej časti nápravy, použite magnet na uchytenie antény k podvozku.

15 POZNÁMKY: Káble chráňte pred teplom a ostrými okrajmi. Dodržujte adekvátnu vzdialenosť od výfuku a ostrých hrán kovov. Káble veďte pozdĺž existujúcej kabeláže vozidla. Všetky spoje pevne utiahnite a omotajte izolačnou páskou. Terminál antény vyžaduje čistý výhľad na pneumatiky pre dobrý signál. Nainštalujte svorku antény vertikálne smerom dole. Svorka antény musí byť vzdialená od zeme minimálne 30cm. Neinštalujte anténu na alebo blízko pohyblivých častí ako sú mechanizmus riadenia, hnacie hriadele alebo nosný záves.

16 Inštalácia ID Boxu ťahača

17 Inštalácia ID boxu návesu Uchytávacie magnety

18 Vysielač umiestnite na ťahač pomocu magnetov, napájaný ABS alebo svetlami

19 Inštalácia vysielača 1. Uvoľnite oceľovú pásku. Pásku omotajte okolo v najnižšom bode, aby sa nemala kam zošmyknúť. Nechajte vytŕčať minimálne 5 cm (viď obr. 1). 2. Odstrihnite pásku a ostrý koniec opracujte pilníkom (viď obr.2). Obrázok 1 Obrázok 2

20 3. Prevlečte zúžený koniec pásky cez otvor na vysielači, pričom tento umiestnite na čistej časti pásky, vrúbkovaná časť musí byť otočená k disku! Vysielač umiestnite čo najbližsie k ventilu. Zo spodnej časti vysielača odstráňte vrch lepiacej pásky. Pásku veďte paralelne s prírubou kolesa a usitite sa, že páska je umiestnená v najspodnejšej časti, aby sa vysielač nemal kam zošmyknúť. Pri dvoch nápravách za sebou umiestnite vysielače v každom kolese čo najdalej od seba. 4. Koniec pásky umiestnite 10 cm od senzora a utiahnite pásku tak, aby nebolo možné pohnúť so senzorom (viď obr. 4). Obrázok 3 Obrázok 4

21 POZNÁMKY: Tractor Ťahač Trailer Príves

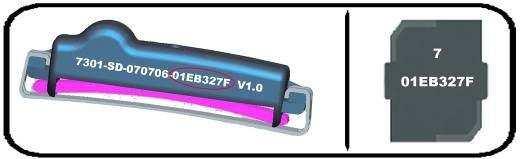

22 Inštalácia ID modulu 10 kolesová súprava (8 kolesový príves)

23 Ukončenie inštalácie nápravy (max. 6)

24 Skúška inštalácie

25 Registácia prívesu Existujú 3 rôzne spôsoby registrácie prívesu na displej: 1. Pomocou TPMS Smart Tool (viď návod na TPMS smart tool) 2. Bezdrôtovo (v procese R&D) 3. Manuálna registrácia

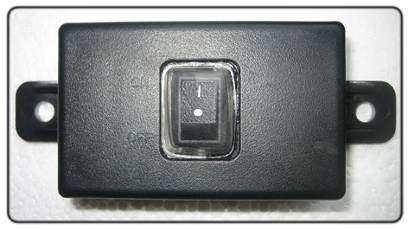

26 Manuálna registrácia prívesu 1. Zapnite ID Box prívesu a stlačte tlačidlo SET na 4 sekundy. LED dióda začne svietiť na zeleno. ID Box prívesu prejde do režimu registrácie. 2. Zapnite ID Box ťahača, ktorý okmažite vyšle svoje ID číslo. Spínač Tlačidlo SET

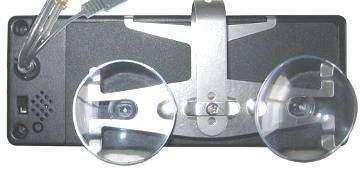

27 Nastavenie tlaku pneumatík ťahača 1. Nafúknite všetky pneumatiky na štandardný tlak za studena. 2. Stlačte tlačidlo SET na 5 sekúnd, budete počuť pípnutie, všetky diódy svietia, na obrazovke sa zobrazí 000, čo znamená, že ste úspešne vymazali pôvodné nastavenie základného tlaku. 3. Prejdite k ďalšiemu kroku nastavte tlak pneumatík ťahača. Tlačidlo SET

28 Nastavenie tlaku pneumatík prívesu 1. Nafúknite všetky penumatiky na štandardný tlak za studena. 2. Zapnite vysielač. 3. Stlačte tlačidlo SET a podržte 8 sekúnd, budete počuť pípnutie, červená kontrolka bude svietiť, to znamená, že ste úspešne zmazali pôvodné nastavenie tlaku. Nastavte nový tlak.

29 Funkcie

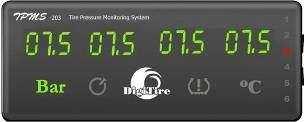

30 Displej v normálnom režime Displej monitoruje pneumatiky nepretržite 24 hodín a zobrazuje tlak pneumatík na každej náprave po dobu 5 sekúnd. Automaticky preskočí na ďalšiu nápravu, ak je tlak vo všetkých pneumatikách v normále. V prípade, že chcete skontrolovať teplotu pneumatík, stlačte tlačidlo Pressure & Temperature Switch displej začne postupne zobrazovať teplotu všetkých pneumatík po nápravách. Stlačte tlačidlo znova, ak chcete prepnúť na zobrazenie tlaku. Každým stlačením tlačidla prepínate medzi zobrazovaním tlaku a teploty. Zobrazenie tlaku Zobrazenie teploty

31 Upozornenie pri poklese tlaku Ak tlak v pneumatike klesne o viac ako 20% od prednastaveného tlaku, tak: 1. Na displeji sa zobrazí náprava s pneumatikov s nízkym tlakom; 2. Zvukové upozornenie; 3. Zobrazí sa ikona 4. Čísla pneumatiky s nízkym tlakom blikajú. Na displeji sa zobrazí 2C - pneumatika je podhustená. Displej bude zobrazovať nápravu 2 až kým nebude porucha odstránená.

32 Upozornenie pri vysokom tlaku Ak je tlak v pneumatike vyšší o viac ako 30% oproti prednastavenému tlaku, tak: 1.Displej zobrazí nápravu s nadhustenou pneumatikou; 2. Vydá zvukové upozornenie 3. Zobrazí sa ikona 4. Čísla pneumatiky s nízkym tlakom blikajú. Na displeji sa zobrazí 2D - pneumatika je nadhustená. Displej bude neustále zobrazovať nápravu 2, až kým nebude porucha odstránená.

33 Upozornenie pri vysokej teplote Ak teplota vo vnútri pneumatiky presiahne 80 C, tak : 1.Displej zobrazí nápravu s prehriatou pneumatikou; 2. Vydá zvukové znamenie; 3.Ikona sa zobrazí. 4. Čísla prehriatej pneumatiky blikajú. Na displeji sa zobrazí 2B - pneumatika je prehriata. Displej bude neustále zobrazovať nápravu 2, až kým porucha nebude odstránená.

34

35 Výmena prívesu

36 Vypnite ID box na ťahači, odpojte príves (1) od ťahača. Pripojte nový príves (2) na ťahač a zaregistrujte tento nový príves.

37 Rotácia kolies

38 Na identifikáciu pozície kolies môžeme použiť 2 spôsoby: 1. TPMS Smart Tool (pozri návod na použitie TPMS Smart Tool) 2. Zmena pozície ID modulu

39 Reštartujte displej a ID box ťahača

40 Systém je potrebné reštartovať, aby bolo možné re-identifikovať ID modul v nasledujúcich situáciach: 1) Pri pootočení kolesa 2) Pri výmene ťahača (prívesu) 3) Pri výmene vysielača &/alebo ID modulu 4) Pri systémovej poruche
