Jedním z posledních produktů dokazujícím výše uvedené je řada UPS SALICRU SLC CUBE 3. VLASTNOSTI A PŘEDNOSTI

Transkript

1 Společnost SALICRU dala na trh první záložní zdroj UPS počátkem 60. let minulého století. Stálý technologický vývoj v této oblasti i pro ostatní produkty v portfoliu společnosti přispěl a přispívá k dosažení té nejvyšší kvality a nabízených parametrů zařízení. Dá se bez přehánění říci, že v některých parametrech UPS je společnost SALICRU jednoznačně o krok před ostatními výrobci. Jedním z posledních produktů dokazujícím výše uvedené je řada UPS SALICRU SLC CUBE 3. VLASTNOSTI A PŘEDNOSTI Pravá on-line technologie s dvojitou konverzí Řízení pomocí Digital Signal Processor (DSP) Pokročilá řídící technologie (Adaptive Feed forward Cancellation, AFC) Zálohované obvody jsou efektivněji odděleny od problému v napájecí síti, je eliminována špatná funkce zálohovaných zařízení z důvodu špatné sítě. Toto pokročilé digitální řízení umožňuje vysokou přesnost UPS a a optimalizuje podmínky pro zátěž. Prakticky zrušením vstupních proudových a výstupních napěťových harmonických zkreslení je eliminován efekt vracení harmonických zkreslení Technická data a popis UPS SALICRU SLC CUBE 3 1/10

2 Účinnost >95% Velmi malé harmonické zkreslení vstupního proudu i při malých zátěžích THDi <5% při 10% zátěži THDi <1% při 100% zátěži Vstupní účiník (PF) PF=0,99 při zátěži >10% PF=1 při zátěži 100% Schopnost redundantní architektury Řízení navržené i pro velmi dynamické zátěže umožňuje dosáhnout velmi nízkých výstupních napěťových zkreslení THDv: THDv <0,5% s odporovou zátěží THDv <1,5% s nelineární zátěží a vysokým crest faktorem Možnost paralelní redundance N+1 pro kritické aplikace Možnost zapojení v paralelním provozu až 4 jednotek ECO MODE Zátěž je napájena přímo ze sítě a střídač je připraven v plném provozu k okamžitému převzetí zátěže v případě problému v síti Batt-Watch (monitoring baterií) Kalkulace autonomie (doby zálohy) Kompaktní provedení Deska řízení a option pro monitorování UPS Volitelné nastavení vstup/výstup kombinací (1 fáze, 3 fáze) nad 60kVA Velké spektrum různých volitelných příslušenství Stálá technická podpora Využití více než 65% recyklovaného materiálu SLC Greenenergy řešení do sítě a je zvyšována kvalita a integrita napájení zátěže. Snižuje spotřebu energie, šetří přímé náklady na spotřebu energie i na chlazení UPS. Výsledkem je lepší kvalita elektrické sítě v objektu, která způsobuje ve výsledku lepší dostupnost napájení a vyšší spolehlivost systému. Výsledkem je rovněž nižší spotřeba systému, lepší efektivita systému a současně i nižší náklady na provoz a servis. Možnost dosažení vyšší spolehlivosti systému Absolutně kompatibilní s jakýmkoli typem zátěže (např. vysoce kapacitní a nelineární zátěž, indukční motory, frekvenční měniče atd.) Maximální zvýšení spolehlivosti a bezpečnosti zálohování Jednoduchá možnost jak v budoucnu rozšířit požadovaný výkon s menšími náklady Pro aplikace, kde to je možné se tím snižují dramaticky náklady na spotřebu energie. Účinnost systému v tomto režimu provozu je >99% Zvyšuje životnost baterií přesným řízením dobíjení a zároveň minimalizuje čas potřebný pro dobití baterií. Výsledkem jsou nižší náklady na provoz a servis. Průběžná kalkulace doby zálohy na základě aktuálního stavu udržuje informovanost uživatele Snižuje nároky na prostor Poskytuje výběr z řady uživatelsky přívětivých komunikačních možností a umožňuje jednoduchý, efektivní a inteligentní systém správy UPS Možností nastavit jakoukoli kombinaci vstupního/výstupního zapojení (1/1, 3/1, 1/3, 3/3) je UPS připravena pro jakékoli podmínky napájecí sítě i zátěže. UPS je přizpůsobitelná pro daného uživatele a aplikaci Rozšiřuje okruh možného nasazení a zajišťuje dlouhodobou spolehlivost Šetrnost k životnímu prostředí Řešení odpovídá kritériím a požadavkům maximální efektivity a úspory energie Technická data a popis UPS SALICRU SLC CUBE 3 2/10

3 STRUKTURA Plně beztransformátová technologie Užití beztransformátové technologie umožňuje významné snížení hmotnosti a objemu zařízení a podstatného snížení důležitých koeficientů, jako například poměr mezi výkonem a potřebnou podlahovou plochou. Flexibilní nastavení SLC CUBE 3 je UPS s maximální možnou flexibilitou nastavení vstupu a výstupu. Tři fáze vstup/tři fáze výstup (3/3) Tři fáze vstup/jedna fáze výstup (3/1) Jedna fáze vstup/jedna fáze výstup (1/1) Jedna fáze vstup/tři fáze výstup (1/3) Paralelní zapojení Je možné zapojit až 4 jednotky UPS bez přídavného HW při potřebě zvýšit výstupní výkon, nebo zvýšit spolehlivost a bezpečnost systému paralelní redundancí. Systém zapojení se vyznačuje vysokou integritou. Technická data a popis UPS SALICRU SLC CUBE 3 3/10

4 Eco-mode Pro aplikace, kde není naprosto nezbytný provoz on-line s trvalou dvojitou konverzí napětí, je možné UPS provozovat v tzv. ECO MODE, kdy za přítomnosti napětí na vstupu je zátěž napájena prostřednictví UPS přímo ze sítě a střídač je jen synchronizován se sítí a připraven k provozu. V okamžiku výpadku napětí v síti nebo nekorektnosti napětí je střídač okamžitě připnut a dochází k napájení zátěže z UPS. Tento typ provozu je velmi úsporný, protože se eliminují ztráty UPS a účinnost se blíží 100%. Přístup, spojování subjednotek, desek a svorkovnic Při návrhu UPS by mělo být bráno v úvaho mnoho různých hledisek jako jsou například elektro praxe a postupy, komunikace, výstupní kompatibilita, hodnocení, spolehlivost a podobně bez jakýchkoli kompromisů v otázce optimalizace a jednoduchosti servisu. To je důvod, proč je kladen tak velký důraz na přístup k elektronickým jednotkám a dílům, deskám, kartám, a výkonovým součástkám. Současně použití subjednotek ve výkonové DC bus a řídící sekci snižuje počet komponent a výsledkem je i menší množství spojovacích rozhraní. Technická data a popis UPS SALICRU SLC CUBE 3 4/10

5 ŘÍZENÍ Centralizované digitální řízení s STATE-OF-THE-ART DSP: 33MHz/2GFlops Modul PFC (Power Factor Corrector usměrňovače a výstupní střídač jsou koordinovány výkonným managementem mikrořadiče a DSP (Digital Signal Processor) což umožňuje: velkou dynamiku v řízení funkcí střídače a usměrňovače výstupní napětí s velmi nízkým zkreslením a vysokou stabilitou i při velmi vysokém crest faktoru a nelineární zátěži velmi nízké vstupní THDi a excelentní vyvážení proudu v jednotlivých vstupních fázích optimální rozdělení výstupních proudů u paralelně zapojených jednotek vysoká spolehlivost díky vynikajícímu řízení zátěžových proudů a imunity proti zkratům na výstupu UPS AFC (ADAPTIVE FEED FORWARD CANCELLATION) Užitím resonačních řídících článků navržených pro nejvyšší frekvence harmonických poruch, zvýšením odezvy systému je umožněno perfektní sledování sinusovky vstupního proudu a výstupního napětí s výsledkem velmi nízkého harmonického zkreslení THDi a THDv. Spínací frekvence Je velmi důležité zvolit správnou spínací frekvenci systému. SALICRU zvolilo kompromis mezi nízkou hlučností (vysoká frekvence) a účinností (nízká frekvence). Po přesném výzkumu byla stanovena spínací frekvence 15kHz pro systémy do 60kVA a 7,5kHz pro výkonnější systémy jako nejlepší kompromis mezi akustickým rušením a ztrátami. Adaptace kritickým zátěžím UPS bývají tradičně navrhovány na určitý specifický typ zátěže (například výpočetní technika). U UPS SLC CUBE 3 bylo řízení navrženo tak, aby UPS byla schopna bez problému napájet libovolný typ zátěže (odporová, kapacitní, nelineární, indukční motory, frekvenční měniče atd. a uspokojit tak libovolného zákazníka. Adaptace různým prostředím Pro možnost adaptovat UPS pro různá prostředí existuje mnoho parametrů, které mohou být lokálně nebo vzdáleně nastavovány (napětí, nominální proud a frekvence, úroveň alarmů, pracovních módů (frekvenční měnič, ECO-MODE, vysoký výkon PFC, PFC pro slabé výkonové vedení, )). Technická data a popis UPS SALICRU SLC CUBE 3 5/10

6 Elektrické specifikace Čtvrtá generace IGBT technologie Čtvrtá generace IGBT (Isolated Gateway Bipolar Technology) s Trench GATE 4 strukturou pracuje s vyšší spínací frekvencí s menšími ztrátami a tím umožňuje vyšší výkony s menší hlučností. 4-kvadrantní usměrňovač Tato struktura umožňuje značnou úsporu energie v případech, kdy je zálohována motorická zátěž. Velice úzké dvojcestné řízení napětí na DC bus má za výsledek vysokou operační spolehlivost. Zkreslení (THD) Míra celkového harmonického zkreslení (THD) je vždy velmi diskutovaným tématem. Jak nejlépe vyrobit UPS imunní jak k poměru, tak i typu připojené zátěže (od čistě kapacitní po čistě induktivní). AFC články byly užity pro extrémní snížení hodnot THD: Velmi nízké vstupní proudové harmonické zkreslení THDi<1% při plné zátěži a také velmi malé i při velmi malé zátěži THDi<5% při 10% zátěži. Toto významně snižuje zátěž vstupní sítě rušením z UPS a rovněž znamená úspory v optimalizaci využití kabelů a jističů v elektrické síti. Zařízení je schopné poskytovat výstupní napětí s THDv<0,5% při plné kapacitní zátěži a THDv<1,5% při nelineární zátěži nebo zátěži s vysokým crest faktorem. Výsledkem je perfektní sinusovka výstupního napětí pro napájenou zátěž, zvýšení spolehlivosti systému a delší bezproblémové operační doby. Technická data a popis UPS SALICRU SLC CUBE 3 6/10

7 Power factor (účiník) Power factor (účiník) velmi blízký jedné (PF>0,99 pro zátěž >10% způsobuje, že UPS se na vstupu vůči síti chová jako zcela lineární, odporová zátěž s absencí jakýchkoli reaktivních odběrů energie a tím zvyšuje efektivitu a snižuje cenu provozních a instalačním nákladů. Účinnost Díky použití DSP řízení a čtvrté generace IGBT může být dosažena účinnost více než 95%. To snižuje náklady na spotřebovanou energii, průřezy kabelů, jistící prvky, klimatizaci a chlazení a snížením tepelných ztrát se rovněž zvyšuje životnost kritických komponent systému. Ochrana proti zkratu Řízením výstupu střídače a PFC usměrňovače se dosáhne velmi dobré ochrany proti zkratu a tedy zvýšení spolehlivosti systému. Systém také zvýší stupeň spolehlivosti ochranou DC bus rychlými pojistkami pro PFC i střídač. Technická data a popis UPS SALICRU SLC CUBE 3 7/10

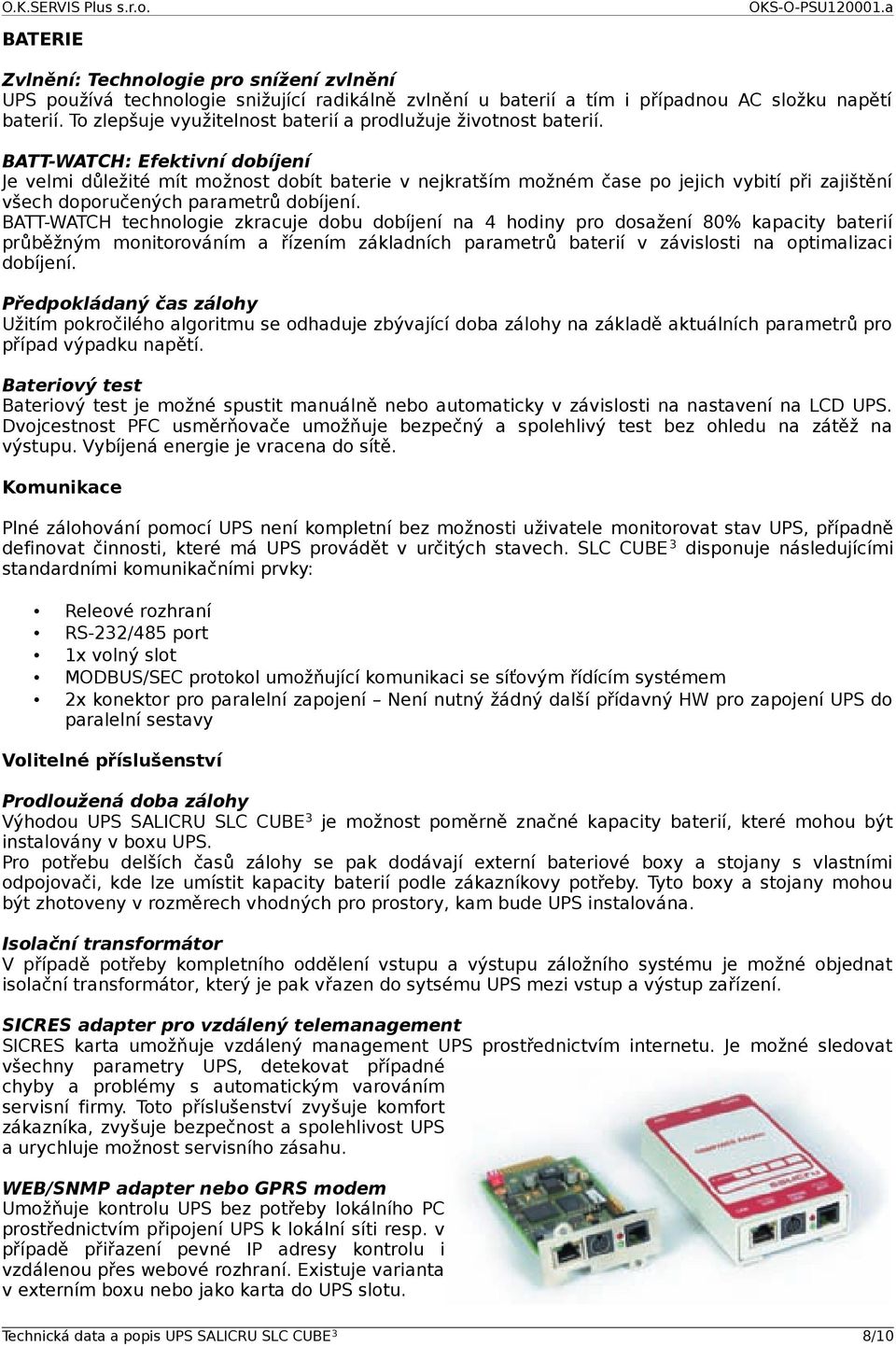

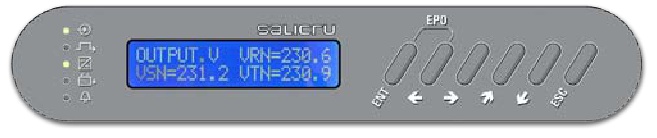

8 BATERIE Zvlnění: Technologie pro snížení zvlnění UPS používá technologie snižující radikálně zvlnění u baterií a tím i případnou AC složku napětí baterií. To zlepšuje využitelnost baterií a prodlužuje životnost baterií. BATT-WATCH: Efektivní dobíjení Je velmi důležité mít možnost dobít baterie v nejkratším možném čase po jejich vybití při zajištění všech doporučených parametrů dobíjení. BATT-WATCH technologie zkracuje dobu dobíjení na 4 hodiny pro dosažení 80% kapacity baterií průběžným monitorováním a řízením základních parametrů baterií v závislosti na optimalizaci dobíjení. Předpokládaný čas zálohy Užitím pokročilého algoritmu se odhaduje zbývající doba zálohy na základě aktuálních parametrů pro případ výpadku napětí. Bateriový test Bateriový test je možné spustit manuálně nebo automaticky v závislosti na nastavení na LCD UPS. Dvojcestnost PFC usměrňovače umožňuje bezpečný a spolehlivý test bez ohledu na zátěž na výstupu. Vybíjená energie je vracena do sítě. Komunikace Plné zálohování pomocí UPS není kompletní bez možnosti uživatele monitorovat stav UPS, případně definovat činnosti, které má UPS provádět v určitých stavech. SLC CUBE 3 disponuje následujícími standardními komunikačními prvky: Releové rozhraní RS-232/485 port 1x volný slot MODBUS/SEC protokol umožňující komunikaci se síťovým řídícím systémem 2x konektor pro paralelní zapojení Není nutný žádný další přídavný HW pro zapojení UPS do paralelní sestavy Volitelné příslušenství Prodloužená doba zálohy Výhodou UPS SALICRU SLC CUBE 3 je možnost poměrně značné kapacity baterií, které mohou být instalovány v boxu UPS. Pro potřebu delších časů zálohy se pak dodávají externí bateriové boxy a stojany s vlastními odpojovači, kde lze umístit kapacity baterií podle zákazníkovy potřeby. Tyto boxy a stojany mohou být zhotoveny v rozměrech vhodných pro prostory, kam bude UPS instalována. Isolační transformátor V případě potřeby kompletního oddělení vstupu a výstupu záložního systému je možné objednat isolační transformátor, který je pak vřazen do sytsému UPS mezi vstup a výstup zařízení. SICRES adapter pro vzdálený telemanagement SICRES karta umožňuje vzdálený management UPS prostřednictvím internetu. Je možné sledovat všechny parametry UPS, detekovat případné chyby a problémy s automatickým varováním servisní firmy. Toto příslušenství zvyšuje komfort zákazníka, zvyšuje bezpečnost a spolehlivost UPS a urychluje možnost servisního zásahu. WEB/SNMP adapter nebo GPRS modem Umožňuje kontrolu UPS bez potřeby lokálního PC prostřednictvím připojení UPS k lokální síti resp. v případě přiřazení pevné IP adresy kontrolu i vzdálenou přes webové rozhraní. Existuje varianta v externím boxu nebo jako karta do UPS slotu. Technická data a popis UPS SALICRU SLC CUBE 3 8/10

9 Monitorovací a kontrolní SW Je určen pro jednu UPS s PC nebo serverem přes RS232 rozhraní. Umožňuje posílat informační e- maily, SMS, plánovat UPS shutdown atd. Shutdown SW SW pro počítače v heterogenních sítích s různými operačními systémy. 2x přídavný RS232/485 port Teplotní a vlhkostní čidlo Pro sledování parametrů prostředí, kde UPS pracuje Externí display Display s parametry UPS ve velikosti 400/1300x110mm Manuální externí by-pass Externí obtok UPS, který umožní jakýkoli servis UPS, případně i odpojení UPS bez přerušení napájení zálohovaných obvodů. Po připojení na manuální by-pass pouze nejsou po tuto dobu obvody zálohovány. Frekvenční měnič Možnost konfigurace funkce jako frekvenční měnič 60/50Hz nebo 50/60Hz. Při této funkci není dostupný by-pass. Technická data a popis UPS SALICRU SLC CUBE 3 9/10

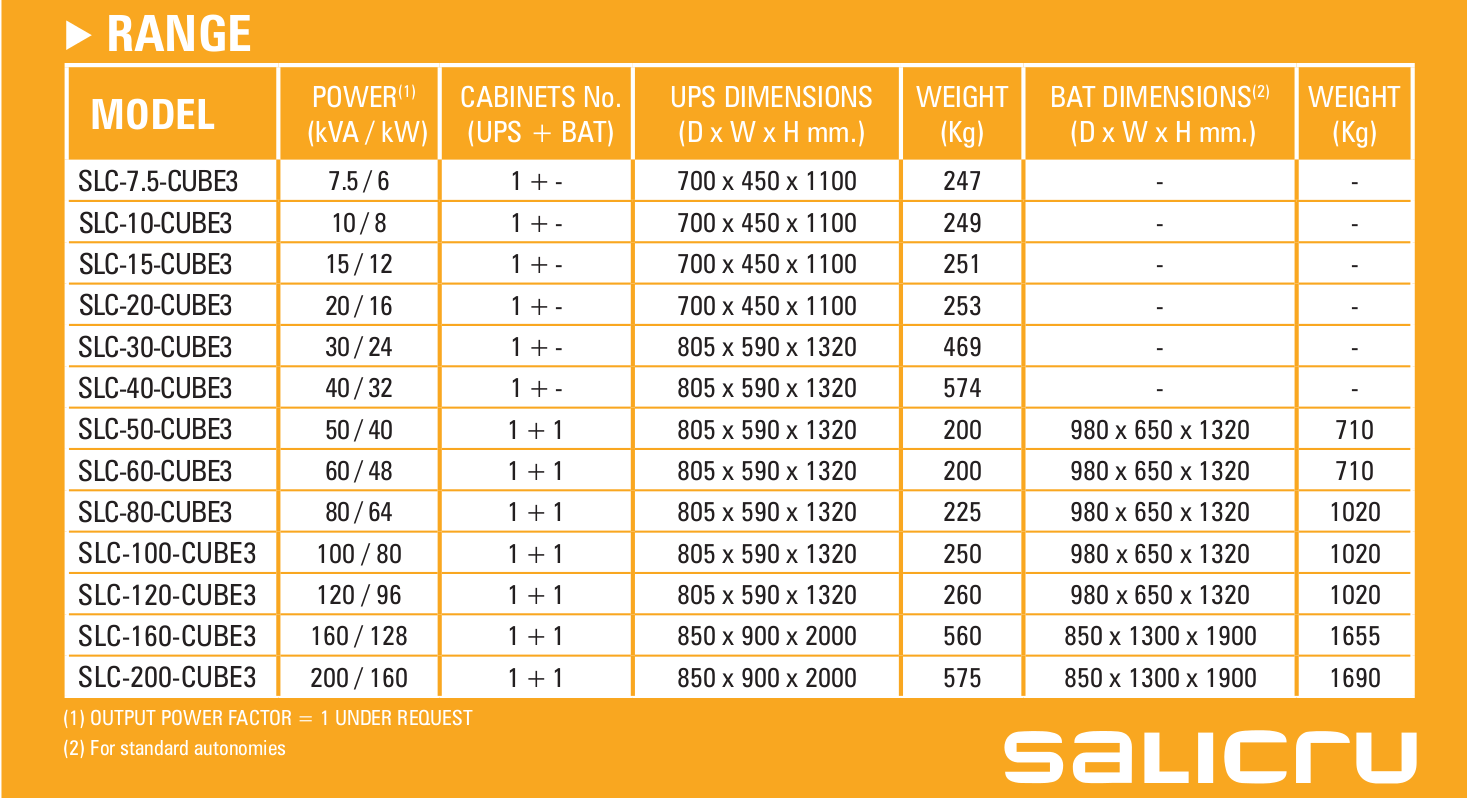

10 Technická specifikace Technická data a popis UPS SALICRU SLC CUBE 3 10/10
