Boundary Scan JTAG (Joined Test Action Group) IEEE 1149.X Zápis do rozhraní
|
|
- Andrea Vávrová
- před 6 lety
- Počet zobrazení:
Transkript
1 Boundary Scan JTAG (Joined Test Action Group) IEEE 1149.X Zápis do rozhraní

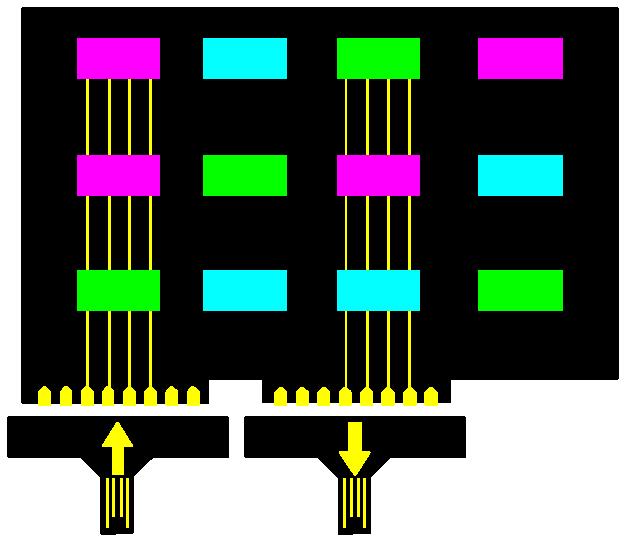

2 Testování obvodů přístup k obvodům omezen porty / vývody

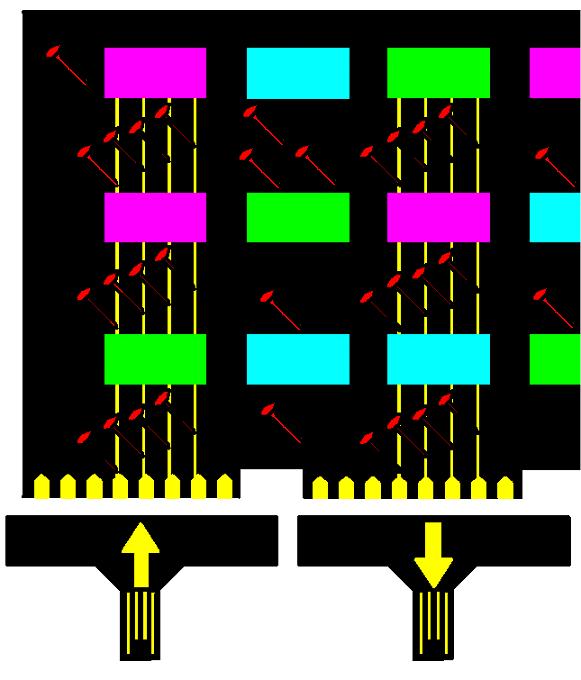

3 In-Circuit Testery (Bed of Nails) Fine Pitch / MCM Multilayer Coating Tester
4 Boundary Scan neomezeno funkcí obvodu (čipu) omezení pouze délkou smyčky
5 Boundary Scan
6 Boundary Scan

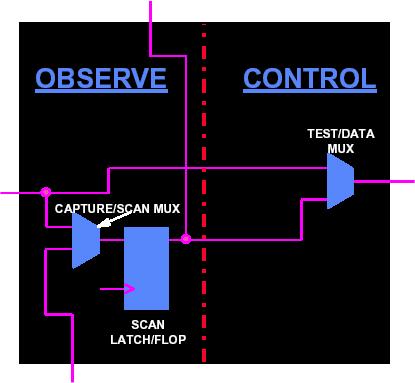

7 Boundary Scan SO Seriál Output NI Normal Input NO Normal Output SI Seriál Input
8 Boundary Scan

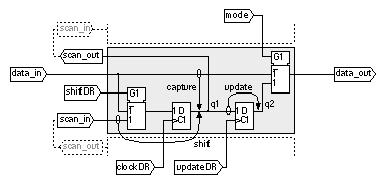

9 Boundary Scan Test Mode Select Test Clock Test Data In Test Data Out (nepovinný Test ReSeT)

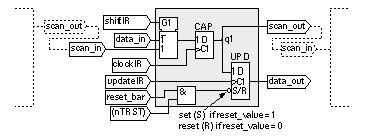

10 Funkce TAP kontroleru Generuje řídící signály pro jednotlivé registry DR Mění stav pouze: Na náběžnou hranu TCK Změnu TRST (*) Zapnutí napájení IR BR

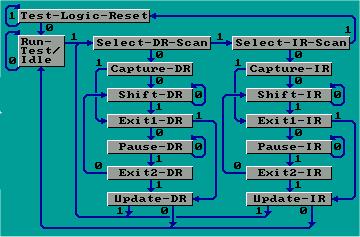

11 Stavový diagram TAP kontroleru
12 Stavový diagram TAP kontroleru Normální funkce obvodu Nastaví IR do IDCODE / BYPASS modu Přechod na náběžnou hranu
13 Stavový diagram TAP kontroleru vyčkávací stav (rušení ) RUNBIST mod Nemění se registry Přechod na náběžnou hranu
14 Stavový diagram TAP kontroleru Dočasný stav bez změny registrů Přechod do Capture DR / Select IR na náběžnou hranu
15 Stavový diagram TAP kontroleru Dočasný stav bez změny registrů Přechod do Capture IR / Test-Logic-Reset na náběžnou hranu
16 Stavový diagram TAP kontroleru Podle instrukce v IR se mohou data paralelně vložit do DR V případě, že instrukce nemá paralelní vstup, zůstávají DR beze změn Přechod na náběžnou hranu
17 Stavový diagram TAP kontroleru Datové registry jsou propojeny na TDI a TDO (dle instrukce) a přesouvají data z TDI směrem k TDO DR nezapojené do přenosu TDI-TDO zůstávají beze změn Přechod na náběžnou hranu
18 Stavový diagram TAP kontroleru Dočasný stav Přechod na náběžnou hranu (ukončení scan procesu)
19 Stavový diagram TAP kontroleru Dočasné zastavení přenosu dat bez změny registrů (modu) Přechod na náběžnou hranu
20 Stavový diagram TAP kontroleru Dočasný stav, pro přerušení čekání Přechod na náběžnou hranu
21 Stavový diagram TAP kontroleru Data zapisovaná (dle modu) ze shiftovacích registrů se zapíší na závěrnou hranu Přechod na náběžnou hranu
22 Stavový diagram TAP kontroleru Do IR jsou vložena data z pevného registru (dále mohou být změněna) DR se nemění Přechod na náběžnou hranu
23 Stavový diagram TAP kontroleru Shift registr IR je propojen mezi TDI a TDO, na závěrnou hranu se posouvají data Přechod na náběžnou hranu
24 Stavový diagram TAP kontroleru Dočasný stav Přechod na náběžnou hranu
25 Stavový diagram TAP kontroleru Dočasné přerušení přesunu dat Přechod na náběžnou hranu
26 Stavový diagram TAP kontroleru Přerušení čekání Přechod na náběžnou hranu
27 Stavový diagram TAP kontroleru Paralelní zápis nasunutých dat do registru na závěrnou hranu (nová instrukce) Přechod na náběžnou hranu
28 Instrukce Povinné Extest Sample/Preload Bypass Volitelné IDcode Intest RunBIST Clamp HighZ
29 EXTEST
30 EXTEST
31 Povinná instrukce [000.0] EXTEST Externí test (off-chip) test propojení Je/li vybrán Extest, stav vstupů je načten do DR náběžnou hranou TCK ve stavu Capture-DR První vzorek bývá vložen pomocí Sample/Preload; další se nastaví v průběhu čtení a zápis se provede opětovným přechodem do Extestu
32 EXTEST
33 SAMPLE / PRELOAD
34 SAMPLE / PRELOAD
35 SAMPLE / PRELOAD Povinná instrukce [kód vybere NÁVRHÁŘ OBVODU] Zachování normálního modu, čtení registrů a nastavování výstupů pro test Načtení probíhá na závěrné hraně TCK ze Capture-DR, zápis pak na náběžné hraně TCK v Update-DR
36 SAMPLE fáze
37 PRELOAD fáze
38 BYPASS
39 BYPASS
40 Povinná instrukce [111.11] BYPASS Přenos dat mimo obvod přímo z TDI do TDO (přes FlipFlop) Implicitní instrukce není-li IDcode
41 IDCODE
42 IDCODE
43 IDCODE Nepovinná instrukce [kód určí NÁVRHÁŘ OBVODU] Přenos informací o obvodu do TDO Implicitní instrukce po Resetu obvodu verze Identifikace obvodu Identifikace výrobce fix EIA/JEDEC Standard JEP106.pdf
44 INTEST
45 INTEST
46 INTEST Nepovinná instrukce [kód určí NÁVRHÁŘ OBVODU] Pro potřeby vnitřního testu (core) low speed Je-li třeba tak lze na výstupní buňku uložit statickou hodnotu po dobu testu
47 INTEST
48 RUNBIST
49 RUNBIST
50 Nepovinná instrukce [kód určí UŽIVATEL] RUNBIST Navržena pro vestavěnou diagnostiku (BIST) Stav výstupních buněk řídí vestavená logika
51 CLAMP
52 CLAMP
53 CLAMP Nepovinná instrukce [kód určí NÁVRHÁŘ OBVODU] Nastavuje výstupy IC do logické hodnoty v závislosti na obsahu BS registrů TDI je s TDO propojeno přes Bypass registr
54 Boundary Scan Seznámení s BS, základní pojmy, TAP kontroler a popis jeho stavů, animace funkce
55 Boundary Scan Práce s TAP kontrolerem demo, řízená práce a vlastní pokusy na úrovni signálů TMS/TCK
56 Boundary Scan Řízení dvou obvodů na úrovni registrů ve společném režimu (popis ovládání, demo i vlastní řízení)
57 Boundary Scan Řízení dvou obvodů na úrovni registrů ve odděleném režimu každý lze řídit zvlášť (demo i vlastní řízení)
58 Boundary Scan Možnosti využití produktů (na úrovni 90 let)
59 Instrukce ve Scaned.bat
60 Boundary-Scan Description Language Popis BSDL příklad firemního popisu IC
