A2/W35.. 7,2kW, příkon 2kW, tf=3.6, v ceně je propojovací svazek 5m, vnitřní rozvaděč a regulace RVS41

Transkript

1 Tepelná čerpadla vzduch - voda Hotjet i HOTJET CZ s.r.o. Hotjet 8i A2/W35: 7.2kW, příkon: 2kW, SVT Hotjet 11i A2/W35: 8.6kW, příkon: 2,39kW, SVT Hotjet 15i A2/W35: 10.1kW, příkon: 2,8kW, SVT Hotjet 18i A2/W35: 15,3kW, příkon: 4,3kW, SVT Hotjet 21i A2/W35: 18kW, příkon: 5kW, SVT vzduch - voda Hotjet ASK Hotjet 8ASK A2/W35.. 7,2kW, příkon 2kW, tf=3.6, v ceně je propojovací svazek 5m, vnitřní rozvaděč a regulace RVS Hotjet 11ASK Hotjet 15ASK Hotjet 18ASK Hotjet 21ASK vzduch - voda Hotjet e Hotjet 8e A2/W35: 7.2kW, příkon: 2kW, SVT Hotjet 11e A2/W35: 8.6kW, příkon: 2,39kW, SVT Hotjet 15e A2/W35: 10.1kW, příkon: 2,8kW, SVT Hotjet 18e A2/W35: 15,3kW, příkon: 4,3kW, SVT Hotjet 21e A2/W35: 18kW, příkon: 5kW, SVT vzduch - voda Hotjet s Hotjet 8s Hotjet 11s Hotjet 15s Hotjet 18s Hotjet 22s A2/W35: 19,5kW, příkon: 5.4kW Hotjet 35s A2/W35: 27.5kW, příkon: 7.6kW Strana: 1

2 Hotjet 50s země-voda nebo voda-voda Hotjet w A2/W35: 39.5kW, příkon: 11.4kW - VNITŘNÍ JEDNOTKA KRYT DOUBLE, VNĚJŠÍ JEDNOTKA SE SKLÁDÁ ZE DVOU VÝPARNÍKŮ Hotjet 33W B0/W35: 32kW, příkon: 7kW, SVT 4361, Hotjet 55W B0/W35: 48kW, příkon: 10,8kW Hotjet 9W B0/W35: 7.5kW, příkon: 1,6kW, SVT 4332, Hotjet 12W B0/W35: 10.4kW, příkon: 2,3kW, SVT 4334, Hotjet 16W B0/W35: 16kW, příkon: 3,5kW, SVT 4337, Hotjet 20W B0/W35: 19,2kW, příkon: 4,2kW, SVT 4338, Konfigurace tepelného čerpadla Interní elektro rozvaděč RZ2 Rozšířený rozvaděč v tepelném čerpadlo o silové prvky externí elektroinstalace. Vnitřní zapojené je provedeno ve výrobě RZ1 Rozšíření elektro rozvaděče Zapojený rozvaděč pro tepelné čerpadlo (IP65, 54 modulů, jistič, hlavní vypínač, instalovaný regulátor Siemens). Možné rozšířit podle potřeby o další silové prvky. Vnitřní zapojené je provedeno ve výrobě Strana: 2

3 proudová ochrana Provedení krytu doporučujeme instalovat proudovou ochranu pro venkovní i vnitřní jednotky, pokud již není v hlavním rozvaděči budovy, nerezové provedení Příplatek za nerezové provedení krytu, bez lakování Prodloužená záruka Prodloužení záruky na 5 let Softstartér 15A Softstartér25A Záruka 5 let po instalací softstartéru Danfoss dodaného s tepelným čerpadlem. Snižuje počet startů kompresoru a omezuje startovací proudy na cca 50%, je absolutně tichý pro modely tepelných čerpadel s čísly 8-22 všech řad Záruka 5 let po instalací softstartéru Danfoss dodaného s tepelným čerpadlem. Snižuje počet startů kompresoru a omezuje startovací proudy na cca 50%, je absolutně tichý pro modely: 33w, 35s Vzduchotechnické komponenty pro Hotjet i Montážní materiál spona QIP spojovací spona 525mm 100 výfuk VKF průměr 400mm, pozinkovaný plech, ochranná mřížka, šikmé ukončení 550 Strana: 3

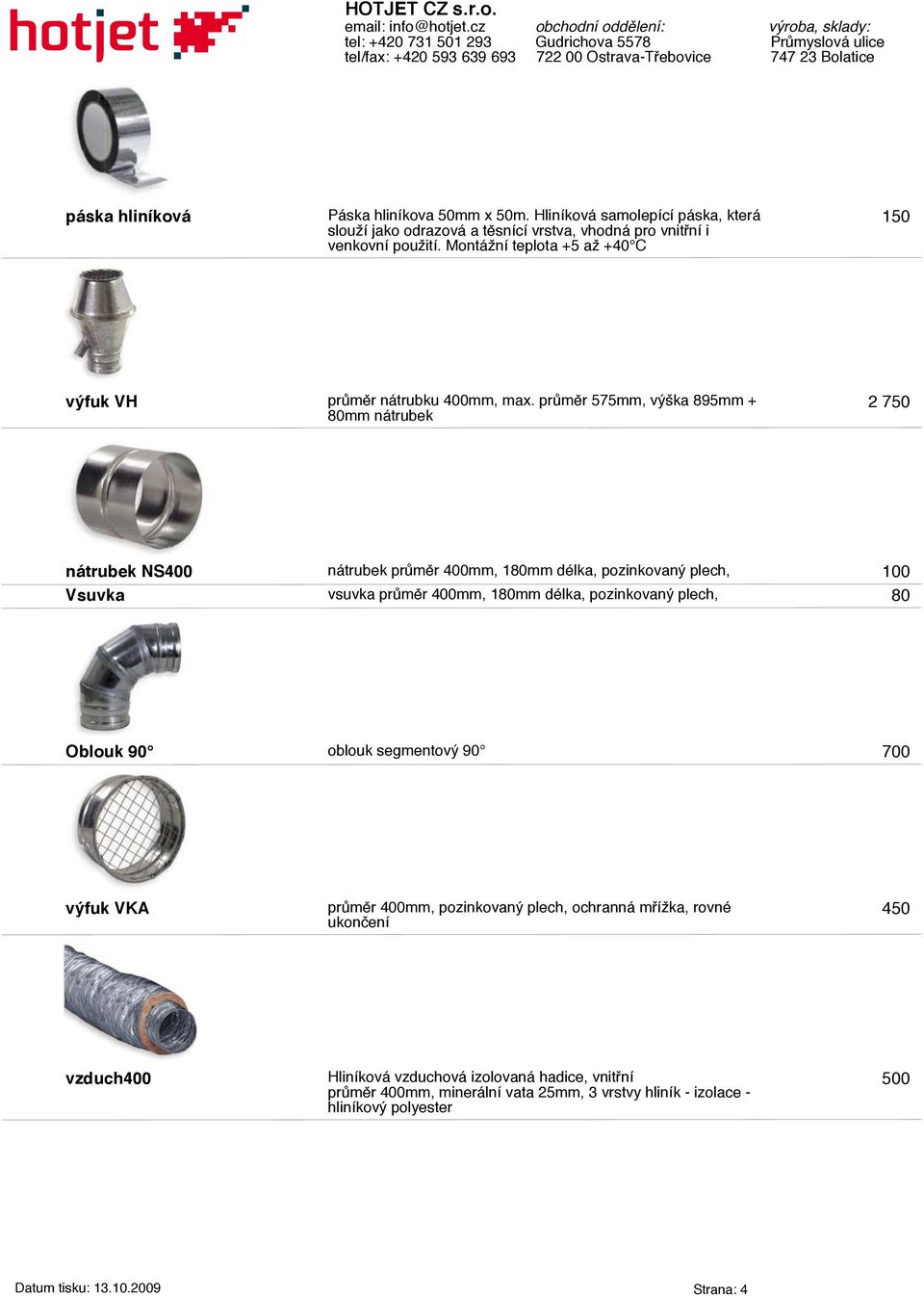

4 páska hliníková Páska hliníkova 50mm x 50m. Hliníková samolepící páska, která slouží jako odrazová a těsnící vrstva, vhodná pro vnitřní i venkovní použití. Montážní teplota +5 až +40 C 150 výfuk VH průměr nátrubku 400mm, max. průměr 575mm, výška 895mm + 80mm nátrubek nátrubek NS400 nátrubek průměr 400mm, 180mm délka, pozinkovaný plech, 100 Vsuvka vsuvka průměr 400mm, 180mm délka, pozinkovaný plech, 80 Oblouk 90 oblouk segmentový výfuk VKA průměr 400mm, pozinkovaný plech, ochranná mřížka, rovné ukončení 450 vzduch400 Hliníková vzduchová izolovaná hadice, vnitřní průměr 400mm, minerální vata 25mm, 3 vrstvy hliník - izolace - hliníkový polyester 500 Strana: 4

5 Izolovaná průchodka zdí prcůchodka délky 500mm, průměr 400mm, pozinkovaný plech, izolace kaučuk 13mm 750 WFK Příslušenství Hotjet s Potrubí Pevná protiděšťová žaluzie, šedá. Pevné lamely, plast odolný UV. Montáž na zeď 4 vruty přžímo do zdi nebo pomocného dřevěného zazděného rámečku potrubí 22 a 16mm Propojovací izolované potrubí pro Hotjet 22s a 35s. za 5m Primární okruh země-voda Hotjet w Rozdělovač SB3-32 kolektor Sběrač a rozdělovač 3 okruhy - průtokoměry, kohouty SB4-32 kolektor Sběrač a rozdělovač 4 okruhy - průtokoměry, kohouty SB5-32 kolektor Sběrač a rozdělovač 5 okruhy - průtokoměry, kohouty SB6-32 kolektor Sběrač a rozdělovač 6 okruhy - průtokoměry, kohouty SB7-32 kolektor Sběrač a rozdělovač 7 okruhy - průtokoměry, kohouty SB8-32 kolektor Sběrač a rozdělovač 8 okruhy - průtokoměry, kohouty SB3-40 vrt Sběrač a rozdělovač 3 okruhy průtokoměry, kohouty SB4-40 vrt Sběrač a rozdělovač 4 okruhy - průtokoměry, kohouty SB5-40 vrt Sběrač a rozdělovač 5 okruhy - průtokoměry, kohouty SB6-40 vrt Sběrač a rozdělovač 6 okruhy - průtokoměry, kohouty SB7-40 vrt Sběrač a rozdělovač 7 okruhy - průtokoměry, kohouty SB8-40 vrt Sběrač a rozdělovač 8 okruhy - průtokoměry, kohouty držák sběrače Držák na zeď Nemrznoucí směs Strana: 5

6 Termofrost L, 25l Oběhová čerpadla Antikorozní kapalina na bázi ethylalkoholu s nízkým bodem tuhnutí pro primární okruhy systémů tepelných čerpadel. barel 25l (Pro 200m potrubí DN32 je třeba cca 30l pro 30% koncetraci) 950 TOP-S30/10 Wilo TOP-S30/ Potrubí CP2580 Hotjet CP CP50150 Hotjet CP CP50280 Hotet CP trubkadn32 Potrubí primárního okruhu DN32x3, PE 100,SDR11 24 trubkadn32 Bez pískování! Potrubí primárního okruhu DN32x3, PE 100+, SDR11 45 trubkadn40 Potrubí páteřního vedení primárního okruhu DN32x3, PE 100, SDR11 36 trubkadn40 Bez pískování! Potrubí páteřního vedení primárního okruhu DN40x3.7, PE 100+,SDR11 60 Chlazení Pasivní chlazení země-voda (voda-voda) pasivní chlazení 12kW pasivní chlazení 20kW pasivní chlazení 50kW Ponorná čerpadla pro voda-voda Hotjet w čerpadla Ventily a deskový výměník pro okruh pasivního chlazení pro 9W a 12W. Kv=5m3/h. Výměník je bez izolace. Ventily a deskový výměník pro okruh pasivního chlazení pro 16W a 20W. Kv=5m3/h. Výměník je bez izolace. Ventily a deskový výměník pro okruh pasivního chlazení pro 33W a 50W. Kv=10m3/h. Výměník je bez izolace Strana: 6

7 TWU TWU Bivalentní zdroj Elektrokotel, topná tělesa (bivalentní zdroj) WiloSub TWU ~ 350W Plně zaplavitelné, vícestupňové, ponorné čerpadlo s radiálními nebo poloaxiálnímioběžnými koly v článkové konstrukci. je možné objednat také provedení na 230V WiloSub TWU ~ 750W (je možné objednat také provedení na 230V) kW patrona Elektrické topné těleso 4.5kW 685 9kW patrona Elektrické topné těleso 9kW (3x400V, 680mm délka, minimální nádrž AKU500) kW patrona Elektrické topné těleso 7.5kW (3x400V, 585mm délka, minimální nádrž AKU300) 970 EK7.5 Trubkový elektrokotel kW, včetně silového ovládání, tlakové spínače a tepelné pojistky silové ovládání bivalence Sada jističů a stykačů pro ovládání elektrického topného tělesam instalovaná uvnitř tepelného čerpadla nebo externím rozvaděči Topný okruh z tepelného čerpadla Pružné tlakové hadice pro napojení topného okruhu a snížení možných vibrací PH54-05 Pancéřová hadice 5/4 x 0,5m nerezový oplet PH2-05 Pancéřová hadice 2 x 0,5m nerezový oplet PH1-05 Pancéřová hadice 1 x 0,5m nerezový oplet 480 PH1-1 Pancéřová hadice 1 x 1m nerezový oplet 690 Strana: 7

8 Oběhová čerpadla topné vody tepelným čerpadlem HOTJET CZ s.r.o. CP2540 Hotjet CP CP2580 Hotjet CP CP50150 Hotjet CP CP50280 Hotet CP Vyrovnávací zásobníky a akumulační nádrže ocelové AKU200 AKU300 AKU500 AKU800 AKU1000 AKU1500 AKU2000 AKU3000 AKU4000 AKU mm, Průměr s izolací: 650mm, Výška: 1 351mm 550mm, Průměr s izolací: 750mm, Výška: 1 392mm 650mm, Průměr s izolací: 850mm, Výška: 1 722mm 790mm, Průměr s izolací: 990mm, Výška: 1 910mm 790mm, Průměr s izolací: 990mm, Výška: 2 200mm 950mm, Průměr s izolací: 1 150mm, Výška: 2 303mm 1 100mm, Průměr s izolací: 1 300mm, Výška: 2 373mm 1 250mm, Průměr s izolací: 1 450mm, Výška: 2 690mm 1 450mm, Průměr s izolací: 1 650mm, Výška: 3 060mm 1 600mm, Průměr s izolací: 1 800mm, Výška: 3 152mm HotjetSVK325M Průtokový spínač Sika VK 325M s mosazným návarkem do měděné trubky 28x1.5mm. Tlak: PN10 (20 C), Teplota média max: 100 C, Teplota prostředí max: 70 C, Bod sepnutí 860l/h, Vypnutí opři 750 l/h. Přesnost: +/-15%. Kabel 1.5m, Krytí IP65. Špičková kbvalita, německý výrobek Kombinované nádrže - akumulační nádrž a ohřev TUV Strana: 8

9 SFA21/18 +VXI46/25, SFP21/18 2 rozdělovací ventily pro připojení primárního okruhu ke kombinovanému zásobníku pro teplotní oddělení nábíjení horní a dolní části, DN AB570/150 AB800/200 AB1000/230 AB1500/400 AB / mm, Průměr s izolací: 850mm, Výška: 1 910mm 790mm, Průměr s izolací: 990mm, Výška: 1 880mm 790mm, Průměr s izolací: 990mm, Výška: 2 170mm 950mm, Průměr s izolací: 1 150mm, Výška: 2 260mm 1 100mm, Průměr s izolací: 1 300mm, Výška: 2 360mm AB2000/570 AB2-570/150 AB2-800/200 AB2-1000/230 AB2-1500/400 Příslušenství primárního okruhu 1 100mm, Průměr s izolací: 1 300mm, Výška: 2 360mm 650mm, Průměr s izolací: 850mm, Výška: 1 910mm 790mm, Průměr s izolací: 990mm, Výška: 1 880mm 790mm, Průměr s izolací: 990mm, Výška: 2 170mm 950mm, Průměr s izolací: 1 150mm, Výška: 2 260mm Průtokový spínač Siemens Nastavitelný do průtoku 180m3/h průměru potrubí DN20 - DN200. Max. 16A Strana: 9

10 HotjetSVK325M Průtokový spínač Sika VK 325M s mosazným návarkem do měděné trubky 28x1.5mm. Tlak: PN10 (20 C), Teplota média max: 100 C, Teplota prostředí max: 70 C, Bod sepnutí 860l/h, Vypnutí opři 750 l/h. Přesnost: +/-15%. Kabel 1.5m, Krytí IP65. Špičková kbvalita, německý výrobek Přepouštěcí ventily pro připojení bez vyrovnávacího zásobníku VS920 Diferenční přepouštěcí ventil DN25, vnější závit VS932 Diferenční přepouštěcí ventil DN32, vnější závit Ohřev TUV Akční člen ohřevu TUV - oběhové čerpadlo nebo rozdělovací ventil SXI46.25/SFA21 Trojcestný ventil Siemens s pohonem, DN25, KV=5, sada se kládá z ventilu VXI46.25 a pohonu SFA21/18) CP2540 Hotjet CP CP2580 Hotjet CP CP50150 Hotjet CP CP50280 Hotet CP Externí ohřev TUV deskovým výměníkem SVI46.25/SFA21 Dvoucestný ventil Siemens s pohonem, nutný při dvoubodovém připojení deskového výměníku pro ohřev TUV Strana: 10

11 EX10 Výměník pro externí ohřev TUV 10KW EX20 Výměník pro externí ohřev TUV 20KW EX40 Výměník pro externí ohřev TUV 50kW CP2560B Hotjet CP 25-60/B, těleso z červeného bronzu W256 Wilo 25/6 RG, těleso z červeného bronzu EX20kombi EX12kombi Dvojitý deskový výměník pro ohřev TUV z tepelného čerpadla a solárního systému. Připojení tepelné čerpadlo + topná voda 5/4, solární kolektor 1, do 12m2 soláru, do 20kW tč Dvojitý deskový výměník pro ohřev TUV z tepelného čerpadla a solárního systému. Připojení tepelné čerpadlo + topná voda 5/4, solární kolektor 1, do 12m2 soláru, do 12kW tč Nerezové nádrže s výměníky pro ohřev TUV nebo jako vyrovnávací zásobník EK5 Topné těleso 2 x 2.5kW SL300/2 Hotjet SL300/2 - dolní výměník 2.5m2, horní 2m Zásobníky pro teplou užitkovou vodu Strana: 11

12 TUV 200 TUV 300 TUV 500 TUV 800 TUV 1000 TUV 1500 TUV 2000 TUV 3000 TUV 4000 TUV 5000 Čerpadlo pomocného nabíjení Q11 450mm, Průměr s izolací: 550mm, Výška: 1 441mm 550mm, Průměr s izolací: 650mm, Výška: 1 550mm 650mm, Průměr s izolací: 750mm, Výška: 1 841mm 750mm, Průměr s izolací: 850mm, Výška: 2 138mm 850mm, Průměr s izolací: 950mm, Výška: 2 192mm 950mm, Průměr s izolací: 1 050mm, Výška: 2 498mm 1 100mm, Průměr s izolací: 1 200mm, Výška: 2 575mm 1 250mm, Průměr s izolací: 1 350mm, Výška: 2 919mm 1 450mm, Průměr s izolací: 1 550mm, Výška: 2 925mm 1 600mm, Průměr s izolací: 1 700mm, Výška: 2 959mm CP2540 Hotjet CP Elektrická topná tělesa příruba 6/4 Příruba s 6/4" závitem pro elektropatronu kW patrona 3kW patrona 2kW patrona Elektrické topné těleso 4.5kW pro pro ohřev topné vody v elektrokotlích, v akumulačních nádržích topné vody a pro přípravu teplé vody v zásobnících teplé vody. Elektrické topné těleso 3kW pro pro ohřev topné vody v elektrokotlích, v akumulačních nádržích topné vody a pro přípravu teplé vody v zásobnících teplé vody. Elektrické topné těleso 2kW pro pro ohřev topné vody v elektrokotlích, v akumulačních nádržích topné vody a pro přípravu teplé vody v zásobnících teplé vody silové ovládání TUV Topné okruhy Jistič a stykač TUV do externího rozvaděče RZ1 v případě, že elektrický ohřev TUV bude řídit regulace tepelného čerpadla Strana:

13 Oběhová čerpadla CP2540 Hotjet CP CP2580 Hotjet CP CP50150 Hotjet CP CP50280 Hotet CP TOP-S30/10 Wilo TOP-S30/ W257 Wilo 25/ Směšovací ventily SXP /230 SXP ,3/230 Teplotní čidla Ventil směšovací Siemens s pohonem 1 SXP45, DN20, Kv=4, AC230V Ventil směšovací Siemens s pohonem 1 SXP45, DN25, Kv=6.3, AC230V QAL teplotní čidlo na trubku nebo do jímky za směšovací ventil 130 zónové ventily Hotjet MX Rozdělovací trojcestný ventil PN 16, 1 až 110 C, vnitřní závit, bronz, včetně pohonu 230V, Kv = 3,5, DN SFA21.18+VVI46.25 Přímý ventil ventil Siemens, PN 16, 1 až 110 C, vnitřní závit, bronz, včetně pohonu 230V, Kv = 5, DN SFA21.18+VVI46.20 Kv = 3.5, DN SFA21.18+VVI46.15 Kv = 2, DN SFA21.18+VVI46.20 Kv = 3.5, DN Strana: 13

14 SFA21.18+VXI46.25 Rozdělovací trojcestný ventil Siemens, PN 16, 1 až 110 C, vnitřní závit, bronz, včetně pohonu 230V, Kv = 5, DN SFA21.18+VXI46.20 Kv = 3.5, DN SFA21.18+VXI46.15 Kv = 2, DN STP21 Uzavírací ventil s termoelektrickým pohonem pro fancoily. Přestavná síla105n, zdvih 2.5mm, kabel 1.2m, bez napětí ventil otevřen, vřeteno zasunuté, 230V, včetně přímého radiátorového ventilu 3/4 (DN20, Kv=0,31-1,41) 963 VXG SSC319 DN 25, kv=10, trojcestný regulační ventil, PN16, zdvih 5,5mm, 5 až 120st.C, vnější závit, šedá litina, SSC319: Motor. pohon 230V~, 3- bodový, 300N, 150s. Směšovací i rozdělovací funkce VXG SSC319 DN 32, kv=16, trojcestný regulační ventil, PN16, zdvih 5,5mm, 5 až 120st.C, vnější závit, šedá litina, SSC319: Motor. pohon 230V~, 3- bodový, 300N, 150s. Směšovací i rozdělovací funkce Fancoily, vodní, dvoutrubkové s vestavěným termostatem Izolace Fanjet 340 topení 60/55 C kW, chlazení 7/12 C... 1,8kW, 340m3/h, 30W, 35dBA, 850mm Fanjet 850 topení 60/ ,7kW, chlazení 7/ ,5kW, 850m3/h, 52W, 42dBA, 1350mm Fanjet 1360 topení 60/ ,8kW, chlauzení 7/ ,2kW, 1360m3/h, 99W, 45dBA, 1650mm Strana: 14

15 KI28-20 kaučuková izolace vnitřní průměr 28mm, tloušťka 20mm.. 1 m 280 Ohřev bazénu výměníky baztit bazner bazénový výměník titanový pro tepelná čerpadla řady (vhodný také pro slanou vodu) bazénový výměník titanový pro tepelná čerpadla řady (vhodný také pro slanou vodu) B12x60 Solární ohřev Solární panely Bazénový deskový výměník B12x60, nerezové provedení, není vhodný pro slanou vodu. Připojení 4 x 5/ Seido2/8 Příslušenství Vakuový osmitrubicový kolektor jedinečné konstrukce. Průtočný systém. Trubice s průměrem 100mm oproti běžným 58mm nebo 47mm poskytují vyšší výkon. Možná instalace od 0 do 90 (vodorovně i svisle). Rozměr 2150x960x150mm. Zisk 1220 kwh/ročně z jednoho panelu, 836kWh z 1m2. Součástí je nerezový rám. SVT Solár pumpa Plnicí ruční pumpa k doplňování kapaliny do solárních systémů Kulový kohout 3/8 KK FF3/8" - Kulový kohout 3/8", do 160 C, před odvzdušňovací 260 ventil MontážHáky Háky pro uchycení do třechy, typ Bramac, materiál pozink 250 Strana: 15

16 SXI46.20/SFA21 Trojcestný ventil Siemens s pohonem, DN25, KV=3.5, sada se kládá z třícestného ventilu a pohonu Regulace Solární regulátor, komplet včetně čidel, určeno pro jeden spotřebič. řídí: oběhové čerpadlo solární skupiny, elektrický dohřev a cirkulaci TUV potrubí Trubka DN 16 (matice 3/4") v izolaci 13 mm. Balení 30m Deskový výměník EX7 + Deskový výměník EX5 + Deskový výměník EX5 Deskový výměník pro solární systém s výkonem 7kW do plochy 12m2. Deskový výměník pro solární systém s výkonem 5kW do plochy 6m2 Deskový výměník pro solární systém s výkonem 5kW do plochy 6m Pojistný ventil Pojistný ventil pro solárné systémy do 6 bar,1/2 vnitřní, do 160 C. Pojistný ventil zabraňuje poškození solárního systému při překročení maximálního tlaku. V případě poruchy může dojít k přehřátí systému a důsledkem toho se extrémně zvyšuje tlak. 390 CP2540 Hotjet CP Strana: 16

17 AOV spodní Odvzdušňovací ventil 3/8" spodní, do 160 C 260 AOV spodní, nerez Odvzdušňovací ventil 3/8" spodní, do 160 C s nerezovým plovákem 569 AOV boční, nerez Odvzdušňovací ventil 3/8" boční, do 160 C s nerezovým plovákem 569 EX20kombi Dvojitý deskový výměník pro ohřev z tepelného čerpadla a solárního systému, EL 43 3/4 EL 43 1 EL 43 3/4 - Separátor vzduchu horizontální 3/4", s výstupem pro OV. Separátor vzduchu účinně odděluje i malé bublinky vzduchu z teplonosné kapaliny a tím zvyšuje účinnost celého solárního systému. EL 43 1 Separátor vzduchu horizontální 1, s výstupem pro OV. Separátor vzduchu účinně odděluje i malé bublinky vzduchu z teplonosné kapaliny a tím zvyšuje účinnost celého solárního systému TV TSV-TUV-MT52 -Termostatický ventil TUV C, vnější 1" TV TSV-TUV-MT52HC -Termostatický ventil TUV vysokoprůtočný, C, vnější 5/4". možnost použití jako rozdělovací ventil (při obráceném přívodu vody směrem do mixu) Sada dílů solár jednotrubková čerpadlová skupina, solární odvzdušňovací ventil, kohout, separátor vzduchu, expanzomat 18l, nemrznoucí směs 20l Strana: 17

18 Kolekton Ekologická nemrznoucí kapalina na bázi monopropylenglykolu pro solární systémy, ale lze ji použít i do všech ostatních druhů topných systémů. Neředí se. Kapalina odolává mrazu až do -30 C 780 EL 43 1 Separátor vzduchu vertikální s ručním odvzdušňovacím ventilem. Separátor vzduchu účinně odděluje i malé bublinky vzduchu z teplonosné kapaliny a tím zvyšuje účinnost celého solárního systému. 720 Držák expanz. násoby Připojovací ventil a držák expanzní nádoby na zeď 530 Čerpadlová skupina Solar 1-2 Čerpadlová skupina Solar 1-8 Oběhové čerpadlo Wilo RS 25/4, Teploměr, Tlakoměr, Solární pojistný ventil 6 bar, Napouštěcí a vypouštěcí ventily, Uzavírací ventil, Zpětný ventil Solar, Regulátor průtoku s průtokoměrem. Výstup pro připojení expanzní nádoby. Tepelná izolace.připojení 3/4" vnější Oběhové čerpadlo Wilo ST 25/7, Teploměr, Tlakoměr, Solární pojistný ventil 6 bar, Napouštěcí a vypouštěcí ventily, Uzavírací ventil, Zpětný ventil Solar, Regulátor průtoku s průtokoměrem. Výstup pro připojení expanzní nádoby. Tepelná izolace.připojení 3/4" vnější Expanzní nádroba solární 40l Expanzní nádroba solární 60l Průměr 320mm, výška 560mm, připojení 3/4, Hmotnost 9kg, Max. pracovní tla 6bar, Předtlakováno 2.5bar, Vhodné pro 2 panely Seido2-8 Průměr 380mm, výška 730mm, připojení 3/4, Hmotnost 17kg, Max. pracovní tla 6bar, Předtlakováno 2.5bar, Vhodné pro 3 panely Seido Strana: 18

19 Expanzní nádroba solární 80l Expanzní nádroba solární 100l HOTJET CZ s.r.o. Průměr 450mm, výška 735mm, připojení 3/4, Hmotnost 20kg, Max. pracovní tla 6bar, Předtlakováno 2.5bar, Vhodné pro 4 panely Seido2-8 Průměr 450mm, výška 790mm, připojení 1, Hmotnost 26kg, Max. pracovní tla 6bar, Předtlakováno 2.5bar, Vhodné pro 5 panelů Seido Čerpadlová skupina Solar 3-2 Čerpadlová skupina Solar 3-8 Regulace Siemens varianty regulací dodávaných s tepelným čerpadlem Oběhové čerpadlo Wilo ST 25/7, Teploměry topné a vratné větve, Tlakoměr, Pojistný ventil Napouštěcí a vypouštěcí ventily, Uzavírací ventily, Separátor vzduchu, Zpětný ventil Solar, Regulátor průtoku s průtokoměrem, Výstup pro připojení expanzní nádoby, Montážní sada na stěnu, Tepelná izolace, Připojení 1" vnější Oběhové čerpadlo Wilo ST 25/7, Teploměry topné a vratné větve, Tlakoměr, Pojistný ventil Napouštěcí a vypouštěcí ventily, Uzavírací ventily, Separátor vzduchu, Zpětný ventil Solar, Regulátor průtoku s průtokoměrem, Výstup pro připojení expanzní nádoby, Montážní sada na stěnu, Tepelná izolace, Připojení 1" vnější RVS61 - panel v kotelně AVS37 Sada regulátoru pro tepelné čerpadlo RVS61.843/101 včetně svorek a obslužné jednotlky AVS /709 pro montáž do masky tepelného čerpadla+ propojovací káblík AVS upgrade: RVS61-QAA78-bezdrát Sada regulátoru pro tepelné čerpadlo RVS61.843/109 včetně svorek a bezdrátové prostorové jednotky QAA78.610/509 +bezdrátového modulu AVS71.390/109. Jedná se o cenu za rozšíření standardní dodávky upgrade: RVS41-QAA78-bezdrát Sada regulátoru pro tepelné čerpadlo RVS41.813/109včetně svorek a bezdrátové prostorové jednotky QAA78.610/509 +bezdrátového modulu AVS71.390/109. Jedná se o cenu za rozšíření standardní dodávky. sad regulátorů RVS41 a RVS 61 pro dodatečnou dodávku tepelného čerpadla Strana: 19

20 RVS41-AVS37 RVS61 - panel v kotelně AVS37 Sada regulátoru pro tepelné čerpadlo RVS41.813/109 včetně svorek a obslužné jednotky AVS /509 pro montáž do masky tepelného čerpadla+ propojovací kabel AVS Sada regulátoru pro tepelné čerpadlo RVS61.843/101 včetně svorek a obslužné jednotlky AVS /709 pro montáž do masky tepelného čerpadla+ propojovací kablík AVS RVS61 - QAA78 bezdrátový Sada regulátoru pro tepelné čerpadlo RVS61.843/101 včetně svorek a bezdrátové prostorové jednotky QAA78.610/701 +bezdrátového modulu AVS71.390/ RVS41-QAA78-bezdrát Ostatní regulátory RVS a příslušenství Sada regulátoru pro tepelné čerpadlo RVS41.813/109včetně svorek a bezdrátové prostorové jednotky QAA78.610/509 +bezdrátového modulu AVS71.390/ AVS13.399/201 Bezdrátový vysílač venkovní teploty AVS71.390/109 Bezdrátový vysílač,přijímač (připojen na RVS) RVS /109 Regulátor RVS svorky RVS /109 Regulátor RVS svorky RVS /109 regulátor RVS 43 + svorky Strana: 20

21 RVS /109 Regulátor RVS svorky RVS /109 Regulátor RVS svorky Ovládací panely a prostorové jednotky AVS82.491/109 propojovací káblík mezi AVS 37 a RVS 140 QAA55.110/101 prostorový přístroj jednoduchý AVS37.294/509 HMI panel k RVS AVS Rozšiřující modul k RVS. Přidává 3x výstup, 2x teplotní vstup a 1x binárně/analogový vstup. Definovatelné funkce - např. řízení směšovací skupiny. K jednomu RVS lze připojit až 2 tyto moduly. včetně propojovacího kabelu a svorek QAA78.610/501 Prostorový přístroj komfortní,bezdrátový Teplotní čidla QAC34/101 Venkovní čidlo teploty 350 Strana: 21

22 QAL čidlo teploty do jímky 150mm 130 QAD36/101 čidlo teploty příložné 490 QAZ36.522/109 Čidlo teploty kabel 2 m 245 QAZ36.481/109 Kabelové čidlo teploty OEM NTC10k, C, 30s, kabel 725 1,5m - solár QAZ36.526/109 Čidlo teploty kabel 6 m 290 Pokojové regulátory a termostaty RDE10.1 Služby spuštění autorizovanéspuštění servis Prostorový termostat, týdenní program, přepínací kontakt AC V obsahuje vše. Na místo instalace se dostaví technik, který zkontroluje instalaci a spustí tepelné čerpadlo, nastaví regulaci, zaškolí uživatele práce doprava servisprohlídka servisní prohlídka tepelného čerpadla prácetechnika1 práce technika v terénu, mechanické montáže 300 prácetechnika2 práce technika v terénu, servis chladícího okruhu 350 doprava cena za 1km dopravy, při výjezdu na více míst se náklady dělí 11 Strana: 22

23 příplatky HOTJET CZ s.r.o. sazbavíkend k základním cenám 50 Strana: 23
