Návod k obsluze Spínací zesilovač pro vláknovou optiku OBF

Rozměr: px
Začít zobrazení ze stránky:

Download "Návod k obsluze Spínací zesilovač pro vláknovou optiku OBF"

Transkript

1 Návod k obsluze R Spínací zesilovač pro vláknovou optiku OBF Dokument č. 7022

2 Obsah Použití z hlediska určení Ovládací a signalizační prvky Mtáž Úprava světlovodu Elektrické připojení Nastavení spínacího prahu 5,6 Připojení 7 2

3 Použití z hlediska určení Spínací zesilovač zjišťuje bezdotykově předměty a materiály, a jejich přítomnost hlásí spínacím signálem. pouze pro připojení vláknových optik ifm, typ FE- a FT- dosah a snímací vzdálenost, vždy podle vláknové optiky Ovládací a signalizační prvky Červená ED: -ukazuje nastavení módu -svítí při chybné detekci objektu (dejustování, znečištění optiky) -bliká rychle při zkratu spínacího výstupu -bliká pomalu při vnitřní poruše Žlutá ED: svítí když je výstup propojen Zelená ED: svítí při přípravě k provozu Tlačítko: start automatického nastavení spínacího prahu ENGISH

4 Mtáž Upevněte přístroj na normalizovanou lištu, nebo pomocí mtážního držáku. Úprava světlovodu. Uvolněte šroub A (obr. ). 2. Zasuňte světovody do senzorových otvorů B, do té míry až ucítíte mírný odpor (O-kroužek) (obr. 2).. Zasuňte světlovody dále až k dorazu (optické prvky), a pevně je přidržte (obr. ).. Utáhněte šroub A. 2 A B Pokud světlovody neleží na optických prvcích, sníží se tím dosah / snímací vzdálenost. Elektrické připojení Uveďte zařízení do stavu bez napětí. Připojte přístroj (viz poslední stranu, nebo typový štítek). Barvy vodičů u kabelových provedení přístrojů: = hnědý; = modrý; = černý. Programování výstupní funkce je provedeno obsazením přípojů (viz str. 5, nebo typový štítek).

5 Nastavení spínacího prahu () Objekty se pohybují skrze detekční oblast optiky Světelný snímač-optika (FT...) a jednocestná-optika (FE...) Přístroj zaznamenává vstupní signály různé intenzity v libovolném sledu a propočítává optimální spínací práh. Nechejte běžet objekty skrze detekční oblast optiky Stlačte, až začne blikat červená ED ED-diody: střídavě blikají (= přístroj je v programovacím módu) 2 Stlačte -krát ED-diody: krátkodobě zhasnou, pak opět střídavě blikají Stlačte -krát ED-diody: krátkodobě zhasnou pak svítí zelená ED (=přístroj je v provozním stavu) Pokud není nastavení spínacího prahu možné (např. kdy je intenzita signálu pro světlo přibližně stejná jako pro tmu), bliká červená ED po kroku. Pak přejde přístroj s nezměněným spínacím prahem do provozního módu. 5

6 Nastavení spínacího prahu (2) Statické objekty Světelný snímač-optika (FT...) a jednocestná-optika (FE...) Přístroj zaznamenává vstupní signály různé intenzity v libovolném sledu a propočítává optimální spínací práh. Stlačte, až začne blikat červená ED ED-diody: střídavě blikají (= přístroj je v programovacím módu) Umístěte objekt do detekční oblasti optiky * Stlačte -krát ED-diody: krátkodobě zhasnou, pak opět střídavě blikají Odstraňte objekt z detekční oblasti optiky Stlačte -krát ED-diody: krátkodobě zhasnou pak svítí zelená ED (=přístroj je v provozním stavu) * Můžete postupovat i v opačném sledu: nejprve provádějte měření bez objektu, pak s objektem. Pokud není nastavení spínacího prahu možné (např. kdy je intenzita signálu pro světlo přibližně stejná jako pro tmu), bliká červená ED po kroku. Pak přejde přístroj s nezměněným spínacím prahem do provozního módu. Provoz Otevírejte víko krytu pouze za účelem nastavení. Po nastavení je opět namtujte zpět, aby byl dodržen druh krytí IP 65. Přesvědčte se o tom zda přístroj bezpečně funguje. 6

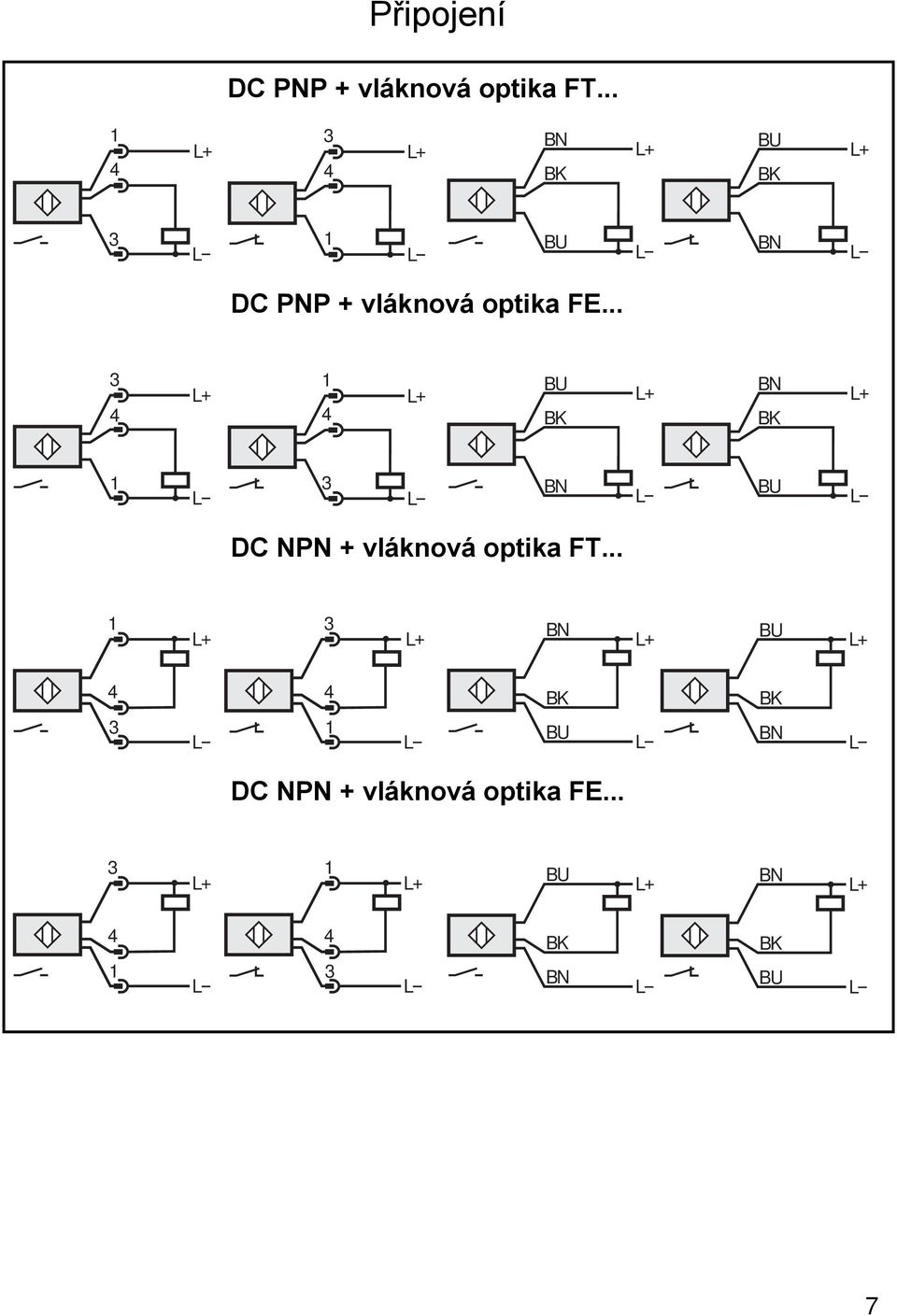

7 Připojení DC PNP + vláknová optika FT DC PNP + vláknová optika FE DC NPN + vláknová optika FT DC NPN + vláknová optika FE
