1 CLIFFORD BEZPEČNOSTNÍ SYSTÉM SVĚTOVÉ TŘÍDY intelliguard 800-IQ Uživatelský manuál Není-li možné použití dálkového ovladače, bude pro odjištění systému zapotřebí tajného odjišťovacího kódu. Je proto NUTNÉ pozorně prostudovat tento návod a vyzkoušet si vložení kódu. V opačném případě nebudete schopni vozidlo použít.

2 CLIFFORD BEZPEČNOSTNÍ SYSTÉM SVĚTOVÉ TŘÍDY Všechny modely série Intelliguard jsou chráněny jedním nebo několika z následujících patentů Clifford Electronics: 4,158,874; 4,233,642; 4,327,444; 4,383,242; 4,430,685; 4,845,464; 4,887,064; 4,890,108; 4,922,224; 4,997,053; 5,081,667; 5,146,215; 5,157,375 jakož i dalšími, které jsou v patentovém řízení. 2

3 Obsah Standardní výbava Intelliguardu 800-IQ... 4 Vítejte... 7 Váš 4 tlačítkový/12 kanálový dálkový ovladač... 8 Použití Vašeho dálkového ovladače... 8 Funkce jednotlivých tlačítek /kanálů... 9 Výklad zvukových a světelných signálů AntiScan a Anti-CodeGrabbing Pohotová samoaktivace Bezpečný servisní režim Váš tajný odjišťovací kód Definice Uvedení do servisního režimu Zrušení servisního režimu Jak nastavit Váš tajný odjišťovací kód Dálkové uvedení do servisního režimu a zpět Zachování funkcí dálkového ovladače v servisním režimu Dálkové nastavení citlivosti čidel Dálkové vypnutí radarového čidla Signalizace zapnutých světel Systém eliminace falešných poplachů Pohotové samotestování Automatické vyloučení vadného okruhu Identifikace příčiny poplachu Zpráva o poplachu v době Vaší nepřítomnosti Výklad signálů LED kontrolky Režim automatického snížení spotřeby Volba režimu blokace startování/zapalování Uzamčení/odemčení při zapnutí/vypnutí zapalování Vysoce výkonná siréna Medallion Dálkové otevření zavazadlového prostoru Pohotová aktivace po přerušení napájení Vlastnosti programovatelné uživatelem Postup při programování krok za krokem PŘÍKLAD PŘÍKLAD Programování nových dálkových ovladačů Odstranění kódu ztraceného nebo odcizeného ovladače z paměti systému Tabulka programovatelných vlastností:

4 Standardní výbava Intelliguardu 800-IQ * Neomezená záruční doba pro prvního majitele - za funkčnost systému Vám budeme ručit tak dlouho, jak dlouho budete vlastnit Vaše vozidlo. * FACT (False Alarm Control and Test) - jeden z patentů firmy Clifford který absolutně eliminuje plané poplachy. * Dvojice 4-tlačítkových/12-kanálových dálkových ovladačů - umožňuje ovládání Vašeho Intelliguardu 800-IQ ze vzdálenosti běžně až 30 metrů. * AntiScan - zablokuje systém, pokud je učiněn pokus o jeho odjištění pomocí elektronického scanneru. * Anti-CodeGrabbing systém s proměnným ovládacím kódem - činí nepoužitelným zařízení, které je schopno zaznamenat a reprodukovat kód Vašeho dálkového ovladače, neboť ovladač nikdy neopakuje již odvysílaný kód. Při každém povelu je odvysílán nový, náhodně vybraný kód a pouze tento je systémem akceptován. * Trvalá možnost dálkového spuštění poplachu - můžete dálkově aktivovat sirénu a parkovací/směrová světla zevnitř i zvenku nebo během jízdy. Při aktivaci zvenku se vozidlo samočinně odemkne, při aktivaci zevnitř se v zájmu Vaší bezpečnosti zajistí. * Patentovaný, bezpečně kódovaný servisní režim - zaručuje, že žádný zloděj ani únosce nemůže deaktivovat Váš Intelliguard systém podobně jako ostatní autoalarmy. - Dálkové uvedení do servisního režimu a jeho ukončení - pouhým stiskem tlačítka na dálkovém ovladači můžete systém uvést do servisního režimu a zpět. Změna bude potvrzena parkovacími/směrovými světly. * Dálkově ovládané dvouzónové radarové čidlo - dálkovým ovladačem můžete kdykoliv a kdekoliv upravit citilivost tohoto mikroprocesorem řízeného čidla. Čidlo střeží vozidlo dvěma nezávislými zónami: vnější reaguje na pohyb v těsné blízkosti vozu varovným tónem sirény, vnitřní zaznamená pohyb v interiéru a spustí okamžitý poplach. - Zvuková indikace citlivosti nastavení - vysoký tón sirény potvrdí každý krok směrem k vyšší citlivosti, nízký tón krok směrem k nižší citlivosti čidla. - Neobyčejná spolehlivost - čidlo neobsahuje žádné pohyblivé části, pouze elektroniku chráněnou v interiéru vozidla před extrémními teplotami, vlhkem, otřesy a prachem. - Omezená hlučnost při seřizování čidel - není nutné zajišťovat a odjišťovat systém, ani aktivovat sirénu, seřízení systému probíhá bez zbytečného hluku! * Dálkové vypnutí radarového čidla - pouhým stiskem tlačítka ovladače vypnete vnější zónu radarového čidla pokud parkujete v místě se silným provozem chodců, dvojím stiskem pak vypnete čidlo úplně, pokud ponecháte ve vozidle například psa. 4

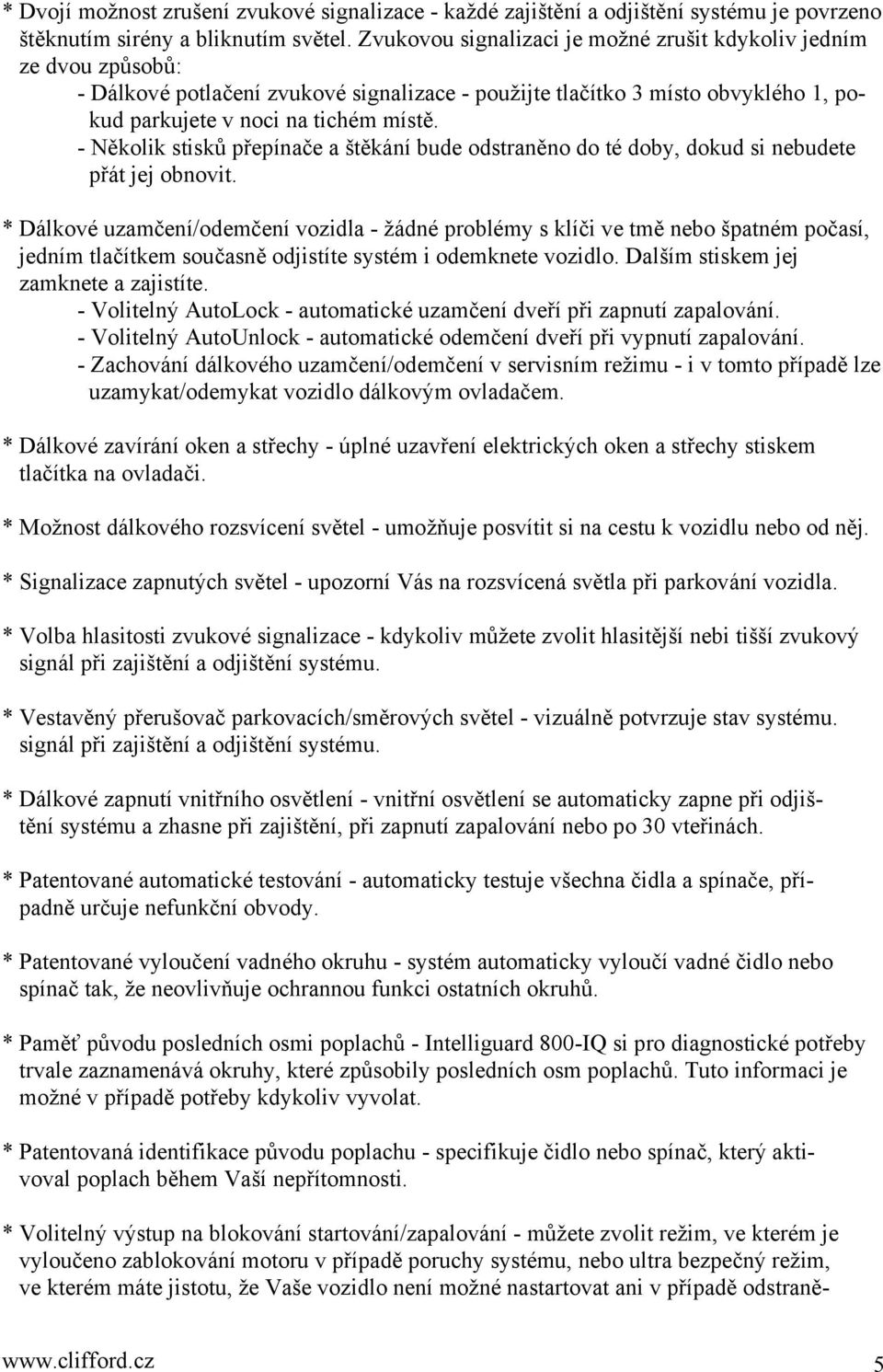

5 * Dvojí možnost zrušení zvukové signalizace - každé zajištění a odjištění systému je povrzeno štěknutím sirény a bliknutím světel. Zvukovou signalizaci je možné zrušit kdykoliv jedním ze dvou způsobů: - Dálkové potlačení zvukové signalizace - použijte tlačítko 3 místo obvyklého 1, pokud parkujete v noci na tichém místě. - Několik stisků přepínače a štěkání bude odstraněno do té doby, dokud si nebudete přát jej obnovit. * Dálkové uzamčení/odemčení vozidla - žádné problémy s klíči ve tmě nebo špatném počasí, jedním tlačítkem současně odjistíte systém i odemknete vozidlo. Dalším stiskem jej zamknete a zajistíte. - Volitelný AutoLock - automatické uzamčení dveří při zapnutí zapalování. - Volitelný AutoUnlock - automatické odemčení dveří při vypnutí zapalování. - Zachování dálkového uzamčení/odemčení v servisním režimu - i v tomto případě lze uzamykat/odemykat vozidlo dálkovým ovladačem. * Dálkové zavírání oken a střechy - úplné uzavření elektrických oken a střechy stiskem tlačítka na ovladači. * Možnost dálkového rozsvícení světel - umožňuje posvítit si na cestu k vozidlu nebo od něj. * Signalizace zapnutých světel - upozorní Vás na rozsvícená světla při parkování vozidla. * Volba hlasitosti zvukové signalizace - kdykoliv můžete zvolit hlasitější nebi tišší zvukový signál při zajištění a odjištění systému. * Vestavěný přerušovač parkovacích/směrových světel - vizuálně potvrzuje stav systému. signál při zajištění a odjištění systému. * Dálkové zapnutí vnitřního osvětlení - vnitřní osvětlení se automaticky zapne při odjištění systému a zhasne při zajištění, při zapnutí zapalování nebo po 30 vteřinách. * Patentované automatické testování - automaticky testuje všechna čidla a spínače, případně určuje nefunkční obvody. * Patentované vyloučení vadného okruhu - systém automaticky vyloučí vadné čidlo nebo spínač tak, že neovlivňuje ochrannou funkci ostatních okruhů. * Paměť původu posledních osmi poplachů - Intelliguard 800-IQ si pro diagnostické potřeby trvale zaznamenává okruhy, které způsobily posledních osm poplachů. Tuto informaci je možné v případě potřeby kdykoliv vyvolat. * Patentovaná identifikace původu poplachu - specifikuje čidlo nebo spínač, který aktivoval poplach během Vaší nepřítomnosti. * Volitelný výstup na blokování startování/zapalování - můžete zvolit režim, ve kterém je vyloučeno zablokování motoru v případě poruchy systému, nebo ultra bezpečný režim, ve kterém máte jistotu, že Vaše vozidlo není možné nastartovat ani v případě odstraně- 5

6 ní ovládací jednotky z vozidla! * Možnost napojení dalšího blokovacího obvodu - pomocí přídavného relé můžete získat další nezávislý blokovací okruh pro zvýšení míry zabezpečení vozidla. * Programovatelná siréna Medallion - vyvinutá výlučně firmou Clifford Electronics, špičkově provedená, mnohonásobně spolehlivější než sirény ostatních výrobců, které podobně pouze vypadají. - Volitelný zvuk sirény - můžete si vybrat jednu z 64 kombinací zvuku poplachu. - Vyjímečně spolehlivá - siréna je pokaždé v motorovém prostoru vystavena extrémním teplotám, vibracím, prachu a vodě, které jsou častou příčinou poruch elektronických obvodů sirény. Avšak Intelliguard 800-IQ je navržen tak, že veškerá elektronika sirény je součástí řídící jednotky, ukryté v interiéru vozidla v podstatně příznivějších podmínkách. Tím tedy siréna přestává být nejslabším místem celého systému, jak tomu paradoxně v mnoha případech bývá. - Volitelná doba poplachu - 30 a 60 vteřin. - Automatická redukce hlučnosti - délka poplachu je v každém případě omezena na 5 cyklů sirény, což předchází vybití akumulátoru a obtěžování okolí hlukem. * Pohotový AutoArming - automatické (pasivní) zajištění systému pro zapomětlivé. - Volitelný AutoArming - pasivní jištění můžete kdykoliv zapnout i zrušit. - Volitelné uzamčení - pokud si přejete, je možné naprogramovat uzamčení vozidla při pasivním zajištění. - Vizuální kontrola - dvojí bliknutí parkovacích/směrových světel oznamuje počátek 30ti vteřinového intervalu před pasivním zajištěním. - Možnost nastavení zpoždění poplachu - pokud nemůžete dočasně používavat dálkový ovladač (ztráta, poškození), umožní Vám odjištění vozidla bez zbytečného poplachu. - Jednorázové zrušení pasivního jištění - můžete dočasně vypnout AutoArming prostým zapnutím a vypnutím zapalování. * Dálkové otevření zavazadlového prostoru - je-li vozidlo vybaveno elektrickým odjištěním kufru, lze jej nyní ovládat dálkově. * Výkonný CMOS mikroprocesor - řídící obvod s vysokým stupněm integrity provádí ovládací a kontrolní úkony více než krát za vteřinu a přitom spotřebuje méně energie, než palubní hodiny. Nemůže tedy ovlivnit životnost Vaší baterie. * Ovládání vozidla na větší vzdálenost - přídavná elektronická anténa znásobí efektivní dosah ovladačů. * Patentovaný systém programování dálkových ovladačů - pomocí několika stisků přepínače je možné snadno přidat do paměti systému jakýkoliv ovladač série Intelliguard nebo Concept. Ztracený nebo odcizený ovladač může být stejně snadno z paměti odstraněn. 6

7 * LED kontrolka s vysokou svítivostí a úsporným režimem - upozorňuje a informuje o stavech systému. Pokud je vozidlo odstaveno v zajištěném stavu déle než 48 hodin, sníží se rychlost blikání kontrolky na poloviční, po 96 hodinách pak na čtvrtinovou.tím je minimalizována spotřeba proudu systému a riziko vybití akumulátoru. * Ovládání většího počtu vozidel - jeden ovladač série Intelliguard umožňuje ovládání až sedmi různých vozidel. * Řídící jednotka s pěti kanály - pro dálkové ovládání funkcí elektrického příslušenství. * Patentovaná aktivace po připojení - je-li systém odpojen od napájení, po opětovném připojení se probudí ve stejném stavu, v jakém se nacházel (zajištěn, odjištěn, poplach, servisní režim). * Stálá možnost programování - můžete kdykoliv a velmi snadno změnit stav systému i kteroukoliv uživatelskou vlastnost. Jasný zvukový signál potvrdí volbu nebo nastavení. Vítejte ve světě špičkových technologií zabezpečovacích systémů a pohodlí ve vozidlech Gratulujeme Vám ke koupi bezpečnostního systému Clifford Intelliguard 800-IQ. Společnost Clifford Electronics je již řadu let známá jako výrobce špičkových zabezpečovacích systémů a autodoplňků, který udává směr a tempo světového vývoje v této oblasti. Skutečně: Clifford Electronics vlastní více patentů, než ostatní výrobci autoalarmů dohromady. Zakoupení Cliffordu tedy znamená pořízení toho nejlepšího zařízení z hlediska současné technologie, spolehlivosti a kvality. Váš Intelliguard má tolik ochranných prvků a praktických vlastností, kolik jich jiní výrobci nemají ani na listině přání, natož aby je ve svých systémech nabízeli.obvod jako Anti- CodeGrabbing si snadno poradí i s nejsložitějšími přístroji, které současní organizovaní zloději používají. Dobře vybavený zloděj je schopen ze vzdálenosti až několika desítek metrů zaznamenat kód Vašeho dálkového ovladače a to pomocí nenápadného kapesního přístroje. Jakmile se vzdálíte, přístroj může kód reprodukovat, alarm se odjistí a auto otevře. Je to totéž, jako byste dali zloději klíče od vozu do ruky. Nemá-li systém obvod Anti-CodeGrabbing, je jeho odjištění otázkou několika vteřin, bez ohledu na to, zda je vybaven anti-scanningem nebo má ovladače s miliardami digitálních kódů. Jedinečný kolébkový přepínač servisního režimu firmy Clifford poskytuje jistotu, že žádný zloděj, únosce ani jiná neoprávněná osoba nemůže zneškodnit Váš systém, podobně jako je tomu u ostatních autoalarmů. Použití dálkově nastavitelných dvouzónových radarových čidel Vás navždy zbavuje problému s chybně nastavenými čidly. Pouhým stiskem tlačítka dálkového ovladače můžete kdykoliv a kdekoliv přesně nastavit nebo upravit citlivost čidel Vašeho systému Intelliguard. Navíc je tu dálkové uvádění do servisního režimu, možnost dálkového rozsvícení světel, automatické uzamčení nebo naopak odemčení při aktivaci poplachu dálkovým ovladačem, trvalá možnost programování uživatelských funkcí a mnoho, mnoho dalších vlastností. 7

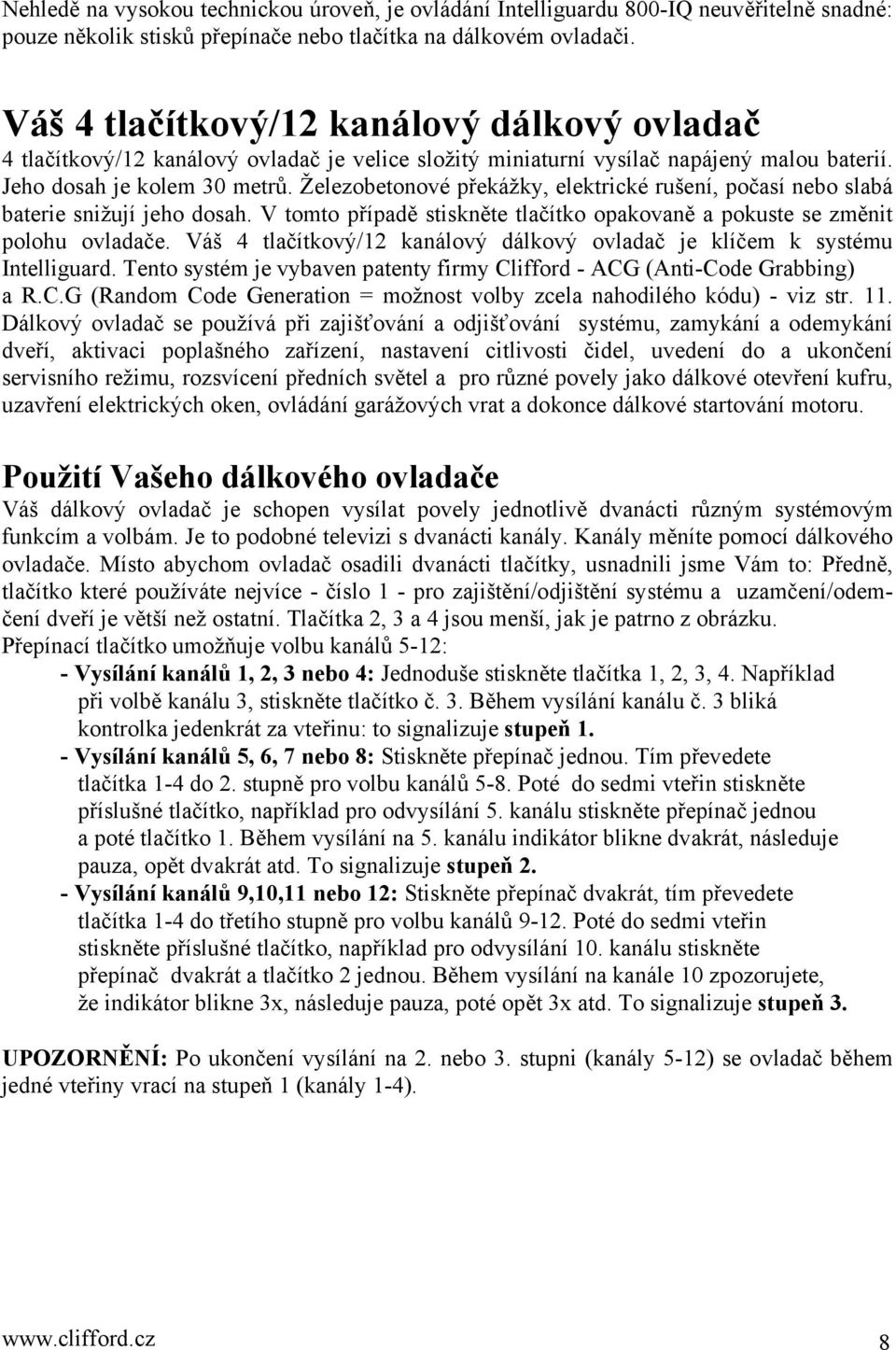

8 Nehledě na vysokou technickou úroveň, je ovládání Intelliguardu 800-IQ neuvěřitelně snadné: pouze několik stisků přepínače nebo tlačítka na dálkovém ovladači. Váš 4 tlačítkový/12 kanálový dálkový ovladač 4 tlačítkový/12 kanálový ovladač je velice složitý miniaturní vysílač napájený malou baterií. Jeho dosah je kolem 30 metrů. Železobetonové překážky, elektrické rušení, počasí nebo slabá baterie snižují jeho dosah. V tomto případě stiskněte tlačítko opakovaně a pokuste se změnit polohu ovladače. Váš 4 tlačítkový/12 kanálový dálkový ovladač je klíčem k systému Intelliguard. Tento systém je vybaven patenty firmy Clifford - ACG (Anti-Code Grabbing) a R.C.G (Random Code Generation = možnost volby zcela nahodilého kódu) - viz str. 11. Dálkový ovladač se používá při zajišťování a odjišťování systému, zamykání a odemykání dveří, aktivaci poplašného zařízení, nastavení citlivosti čidel, uvedení do a ukončení servisního režimu, rozsvícení předních světel a pro různé povely jako dálkové otevření kufru, uzavření elektrických oken, ovládání garážových vrat a dokonce dálkové startování motoru. Použití Vašeho dálkového ovladače Váš dálkový ovladač je schopen vysílat povely jednotlivě dvanácti různým systémovým funkcím a volbám. Je to podobné televizi s dvanácti kanály. Kanály měníte pomocí dálkového ovladače. Místo abychom ovladač osadili dvanácti tlačítky, usnadnili jsme Vám to: Předně, tlačítko které používáte nejvíce - číslo 1 - pro zajištění/odjištění systému a uzamčení/odemčení dveří je větší než ostatní. Tlačítka 2, 3 a 4 jsou menší, jak je patrno z obrázku. Přepínací tlačítko umožňuje volbu kanálů 5-12: - Vysílání kanálů 1, 2, 3 nebo 4: Jednoduše stiskněte tlačítka 1, 2, 3, 4. Například při volbě kanálu 3, stiskněte tlačítko č. 3. Během vysílání kanálu č. 3 bliká kontrolka jedenkrát za vteřinu: to signalizuje stupeň 1. - Vysílání kanálů 5, 6, 7 nebo 8: Stiskněte přepínač jednou. Tím převedete tlačítka 1-4 do 2. stupně pro volbu kanálů 5-8. Poté do sedmi vteřin stiskněte příslušné tlačítko, například pro odvysílání 5. kanálu stiskněte přepínač jednou a poté tlačítko 1. Během vysílání na 5. kanálu indikátor blikne dvakrát, následuje pauza, opět dvakrát atd. To signalizuje stupeň 2. - Vysílání kanálů 9,10,11 nebo 12: Stiskněte přepínač dvakrát, tím převedete tlačítka 1-4 do třetího stupně pro volbu kanálů Poté do sedmi vteřin stiskněte příslušné tlačítko, například pro odvysílání 10. kanálu stiskněte přepínač dvakrát a tlačítko 2 jednou. Během vysílání na kanále 10 zpozorujete, že indikátor blikne 3x, následuje pauza, poté opět 3x atd. To signalizuje stupeň 3. UPOZORNĚNÍ: Po ukončení vysílání na 2. nebo 3. stupni (kanály 5-12) se ovladač během jedné vteřiny vrací na stupeň 1 (kanály 1-4). 8

9 Funkce jednotlivých tlačítek /kanálů Systém dálkového ovládání Vašeho Intelliguardu je předprogramován tak, že jednotlivým tlačítkům odpovídají určité funkce. Pokud chcete, máte možnost přiřadit kterémukoliv kanálu kteroukoliv funkci, kromě kanálů 9-12 (viz str. 14, 15). Následující tabulka znázorňuje volbu jednotlivých kanálů a jejich funkce: Předprogramování kanálů dálkového ovladače Číslo Reakce systému na volbu kanálu Stisknout Tlačítko kanálu přepínač Kolikrát číslo 1 zajištění/odjištění a uzamčení/odemčení ne otevření kufru* (systém odjištěn) nebo ne - 2 rozsvícení světel* (systém zajištěn) 3 tiché zajištění/odjištění a uzamčení/odemčení ne aktivuje příslušenství funkce č. 1 ne aktivuje příslušenství funkce č. 2 ano 1x " - 3 ano 1x " - 4 ano 1x " - 5 ano 1x 4 9 dálkové uvedení do servisního režimu a jeho ano 2x 1 ukončení, viz str vypnutí radarového čidla (viz str. 15) ano 2x 2 11 nastavení citlivosti vnitřní (méně citlivé) ano 2x 3 zóny radarového čidla (viz str. 14) 12 nastavení citlivosti vnější (více citlivé) zóny ano 2x 4 radrového čidla (viz str. 14) * Tyto funkce mohou vyžadovat doplňková relé nebo moduly. Zapnutí...Stiskněte jednou tlačítko 1. Uslyšíte dvojí štěknutí a parkovací/směrová systému světla dvakrát bliknou. Kontrolka na přístrojové desce bude blikat opakovaně a dveře se automaticky zamknou. Vypnutí...Stiskněte znovu tlačítko 1. Uslyšíte jedno štěknutí a jedno bliknutí světel systému potvrdí odjištění. Dveře se automaticky odemknou, vnitřní osvětlení se rozsvítí a zhasne po třiceti vteřinách nebo po zapnutí zapalování. Tiché zap-...stiskněte tlačítko 3. Intelliguard se zajistí/odjistí se všemi popsanými indikanutí/vypnu- cemi, kromě zvukové signalizace. tí systému Aktivace...Stiskněte tlačítko 1 a podržte jej minimálně 3 vteřiny. Světla se opakovaně poplachu rozblikají a siréna Medallion bude houkat 30 (60) vteřin nebo dokud znovu nestisknete tlačítko 1. Pokud je při tom zapnuté zapalování (nacházíte se uvnitř vozidla) uzamknou se automaticky dveře v zájmu Vaší ochrany před napadením. Je-li zapalování vypnuté (nacházíte se mimo vozidlo), dveře se odemknou, čímž je Vám umožněn okamžitý přístup do vozidla, bez potřeby jej odemykat. 9

10 Dálkové...Tlačítko 2 (2. kanál) může zapnout světla na dobu od 1 sekundy do 2 minut zapnutí (přednastaveno 30 sekund, viz str. 18). Systém při tom musí být zajištěn. světel Dálkové...Tlačítko 2 (2. kanál) může ovládat otevření zavazadlového prostoru. Máte-li otvírání tuto funkci nainstalovanou, stiskněte tlačítko 2 při odjištěném systému. kufru Aktivace...Kanály 4 a 5-8 (viz Použití Vašeho dálkového ovladače na str.8) dalšího přís- mohou aktivovat rozličná příslušenství systému, jako například IntelliStart, lušenství dálkové nastavení sedadel nebo dálkové ovládání elektrických oken SmartWindows II, nebo při použití programovatelného přijímače otevírání garážových vrat. Tyto kanály mohou být rovněž využity k ovládání Vašich dalších vozidel vybavených Clifford systémy. A co kanály...kanály 9 až 12 ovládají dálkové uvedení do servisního režimu, jeho zrušení, 9 až 12? slouží k nastavení citlivosti obou zón radarového čidla a k jeho dálkovému vypnutí (viz str. 14, 15). Výklad zvukových a světelných signálů Reakce na povely dálkového ovladače jsou potvrzovány světelnou a případně i zvukovou signalizací. Tyto signály mají následující významy: Štěknutí a bliknutí Interpretace 1 Odjištění systému nebo ukončení servisního režimu (viz str. 12) 2 Zajištění systému nebo uvedení do servisního režimu (viz str. 12) 2 a poté 4 Je zajištěn, ale jsou otevřeny dveře (po 5 sek.) nebo je nefunkční čidlo (po 10 sek.) - viz Pohotové samotestování str Odjištěno avšak odjištění předcházel poplach (viz Zpráva o poplachu během Vaší nepřítomnosti, str. 16) 4 Zajištěn ale je otevřena kapota nebo zavazadlový prostor (viz Pohotové samotestování, str. 15) 10

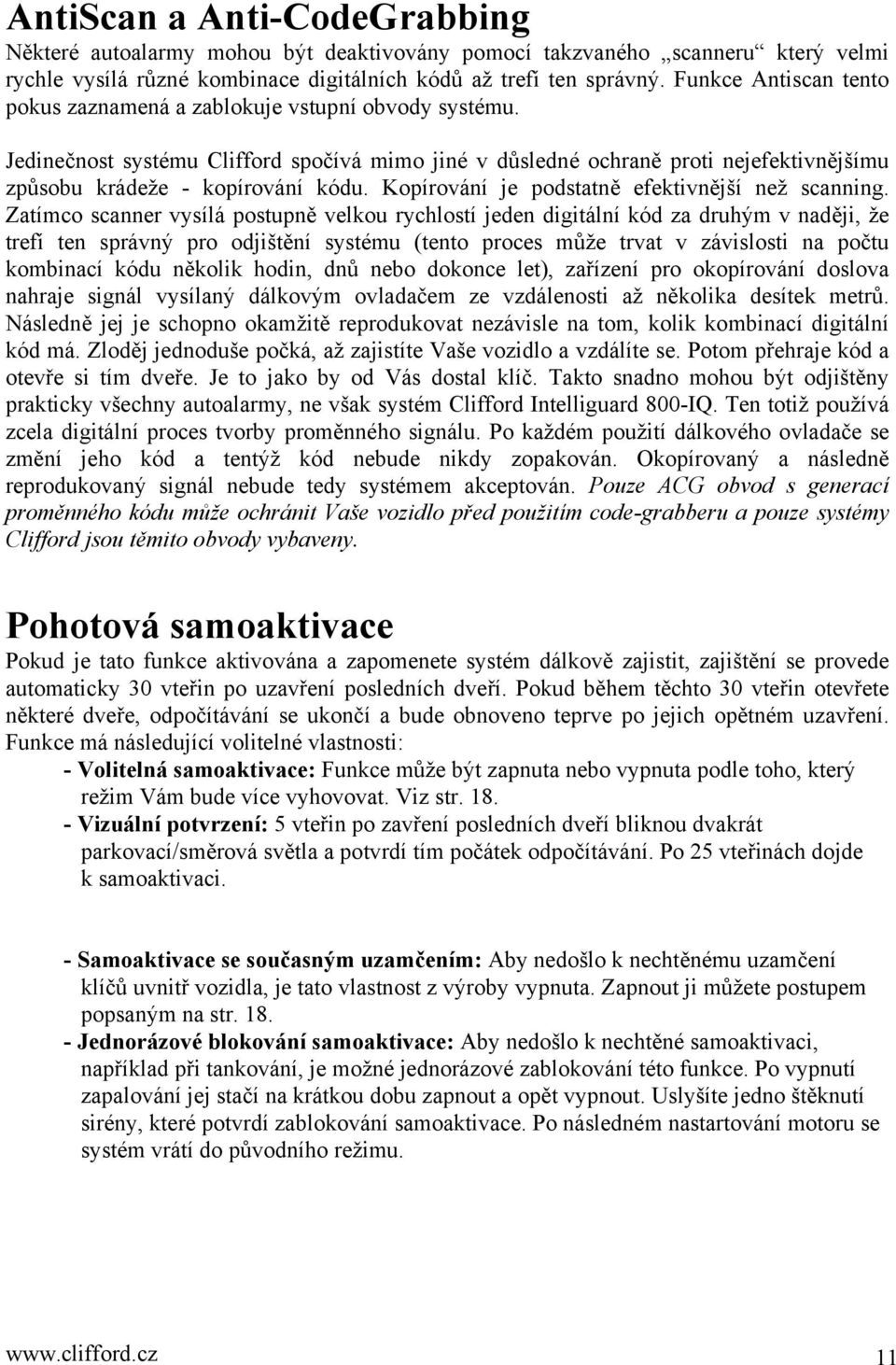

11 AntiScan a Anti-CodeGrabbing Některé autoalarmy mohou být deaktivovány pomocí takzvaného scanneru který velmi rychle vysílá různé kombinace digitálních kódů až trefí ten správný. Funkce Antiscan tento pokus zaznamená a zablokuje vstupní obvody systému. Jedinečnost systému Clifford spočívá mimo jiné v důsledné ochraně proti nejefektivnějšímu způsobu krádeže - kopírování kódu. Kopírování je podstatně efektivnější než scanning. Zatímco scanner vysílá postupně velkou rychlostí jeden digitální kód za druhým v naději, že trefí ten správný pro odjištění systému (tento proces může trvat v závislosti na počtu kombinací kódu několik hodin, dnů nebo dokonce let), zařízení pro okopírování doslova nahraje signál vysílaný dálkovým ovladačem ze vzdálenosti až několika desítek metrů. Následně jej je schopno okamžitě reprodukovat nezávisle na tom, kolik kombinací digitální kód má. Zloděj jednoduše počká, až zajistíte Vaše vozidlo a vzdálíte se. Potom přehraje kód a otevře si tím dveře. Je to jako by od Vás dostal klíč. Takto snadno mohou být odjištěny prakticky všechny autoalarmy, ne však systém Clifford Intelliguard 800-IQ. Ten totiž používá zcela digitální proces tvorby proměnného signálu. Po každém použití dálkového ovladače se změní jeho kód a tentýž kód nebude nikdy zopakován. Okopírovaný a následně reprodukovaný signál nebude tedy systémem akceptován. Pouze ACG obvod s generací proměnného kódu může ochránit Vaše vozidlo před použitím code-grabberu a pouze systémy Clifford jsou těmito obvody vybaveny. Pohotová samoaktivace Pokud je tato funkce aktivována a zapomenete systém dálkově zajistit, zajištění se provede automaticky 30 vteřin po uzavření posledních dveří. Pokud během těchto 30 vteřin otevřete některé dveře, odpočítávání se ukončí a bude obnoveno teprve po jejich opětném uzavření. Funkce má následující volitelné vlastnosti: - Volitelná samoaktivace: Funkce může být zapnuta nebo vypnuta podle toho, který režim Vám bude více vyhovovat. Viz str Vizuální potvrzení: 5 vteřin po zavření posledních dveří bliknou dvakrát parkovací/směrová světla a potvrdí tím počátek odpočítávání. Po 25 vteřinách dojde k samoaktivaci. - Samoaktivace se současným uzamčením: Aby nedošlo k nechtěnému uzamčení klíčů uvnitř vozidla, je tato vlastnost z výroby vypnuta. Zapnout ji můžete postupem popsaným na str Jednorázové blokování samoaktivace: Aby nedošlo k nechtěné samoaktivaci, například při tankování, je možné jednorázové zablokování této funkce. Po vypnutí zapalování jej stačí na krátkou dobu zapnout a opět vypnout. Uslyšíte jedno štěknutí sirény, které potvrdí zablokování samoaktivace. Po následném nastartování motoru se systém vrátí do původního režimu. 11

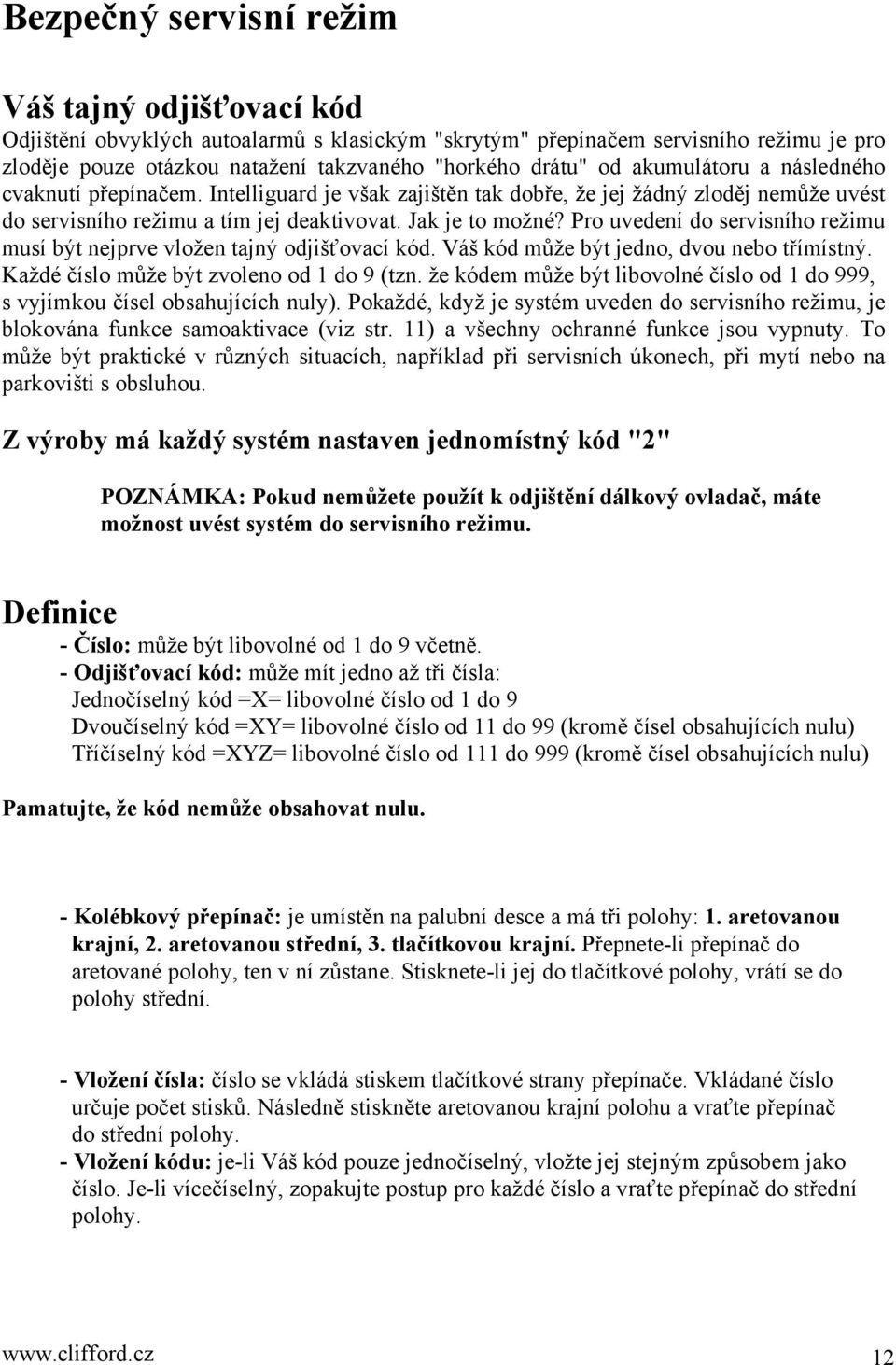

12 Bezpečný servisní režim Váš tajný odjišťovací kód Odjištění obvyklých autoalarmů s klasickým "skrytým" přepínačem servisního režimu je pro zloděje pouze otázkou natažení takzvaného "horkého drátu" od akumulátoru a následného cvaknutí přepínačem. Intelliguard je však zajištěn tak dobře, že jej žádný zloděj nemůže uvést do servisního režimu a tím jej deaktivovat. Jak je to možné? Pro uvedení do servisního režimu musí být nejprve vložen tajný odjišťovací kód. Váš kód může být jedno, dvou nebo třímístný. Každé číslo může být zvoleno od 1 do 9 (tzn. že kódem může být libovolné číslo od 1 do 999, s vyjímkou čísel obsahujících nuly). Pokaždé, když je systém uveden do servisního režimu, je blokována funkce samoaktivace (viz str. 11) a všechny ochranné funkce jsou vypnuty. To může být praktické v různých situacích, například při servisních úkonech, při mytí nebo na parkovišti s obsluhou. Z výroby má každý systém nastaven jednomístný kód "2" POZNÁMKA: Pokud nemůžete použít k odjištění dálkový ovladač, máte možnost uvést systém do servisního režimu. Definice - Číslo: může být libovolné od 1 do 9 včetně. - Odjišťovací kód: může mít jedno až tři čísla: Jednočíselný kód =X= libovolné číslo od 1 do 9 Dvoučíselný kód =XY= libovolné číslo od 11 do 99 (kromě čísel obsahujících nulu) Tříčíselný kód =XYZ= libovolné číslo od 111 do 999 (kromě čísel obsahujících nulu) Pamatujte, že kód nemůže obsahovat nulu. - Kolébkový přepínač: je umístěn na palubní desce a má tři polohy: 1. aretovanou krajní, 2. aretovanou střední, 3. tlačítkovou krajní. Přepnete-li přepínač do aretované polohy, ten v ní zůstane. Stisknete-li jej do tlačítkové polohy, vrátí se do polohy střední. - Vložení čísla: číslo se vkládá stiskem tlačítkové strany přepínače. Vkládané číslo určuje počet stisků. Následně stiskněte aretovanou krajní polohu a vraťte přepínač do střední polohy. - Vložení kódu: je-li Váš kód pouze jednočíselný, vložte jej stejným způsobem jako číslo. Je-li vícečíselný, zopakujte postup pro každé číslo a vraťte přepínač do střední polohy. 12

13 Uvedení do servisního režimu 1. Zapněte zapalování nebo nastartujte motor. 2. Vložte Váš tajný odjišťovací kód kolébkovým přepínačem a vraťte jej do střední polohy. 3. Nyní máte 5 vteřin na přepnutí přepínače do aretované krajní polohy (servisní režim). Uvedení do servisního režimu je signalizováno trvalým svitem LED kontrolky. Zrušení servisního režimu 1. Zapněte zapalování nebo nastartujte motor. 2. Vraťte kolébkový přepínač do střední polohy. LED kontrolka zhasne, čímž signalizuje návrat do normálního režimu. Jak nastavit Váš tajný odjišťovací kód Jelikož jsou všechny systémy Intelliguard nastaveny z výroby na stejný odjišťovací kód, doporučujeme Vám zvolit si vlastní jedno, dvou nebo tříčíselný kód neobsahující nulu. Můžete také změnit kód kdykoliv a kdekoliv si vzpomenete. Jednoduše Váš příští kód poznamenejte, a pak postupujte podle Vlastností programovatelných uživatelem na str. 18. Příklad Řekněme, že si přejete vložit kód 31. Musíte pro to udělat následující: 1. V Tabulce programovatelných vlastností na str.21, zjistíte, že "nastavení odjišťovacího kódu" odpovídá 4. sloupec a 6. řádek. 2. Vstupte do programování systému zapnutím zapalování, vložením stávajícího kódu a následným stiskem tlačítkové polohy přepínače na 3 vteřiny, dokud neuslyšíte štěknutí. 3. Zvolte 4. sloupec čtyřnásobným přepnutím do krajní aretované polohy a zpět do střední. Poté uslyšíte čtyři štěknutí, které volbu 4. sloupce potvrdí. 4. Zvolte 6. řádek šestinásobným stiskem tlačítkové polohy. Každé stisknutí bude potvrzeno štěknutím. 5. Ihned přepněte přepínač do krajní aretované polohy. 6. Vložte nový kód. Číslo 31 vložíte následovně: tlačítková, tlačítková, tlačítková, krajní (uslyšíte trojí štěknutí), tlačítková, krajní (jedno štěknutí), střední. 7. Vyčkejte 3 vteřiny a uslyšíte dvojí štěknutí, které znamená že nový kód byl přijat. 8. Vypněte zapalování, tím ukončíte programování (potvrdí trojí štěknutí). 9. VELMI DŮLEŽITÉ: Musíte neprodleně vyzkoušet správné vložení kódu: Zapněte zapalování, vložte nový kód a stiskněte aretovanou polohu přepínače. LED kontrolka se rozsvítí. Pokud se nerozsvítí, znamená to, že naprogramovaný a vložený kód nebyly shodné. V tomto případě se systém automaticky vrátí k původnímu kódu. Dálkové uvedení do servisního režimu a zpět Uvedení do servisního režimu a jeho ukončení je možné provést rovněž odvysíláním 9. kanálu dálkového ovladače (dvakrát přepínací tlačítko a pak tlačítko 1). Dvojí bliknutí směrových/parkovacích světel signalizuje uvedení do servisního režimu, jedno bliknutí pak jeho ukončení. 13

14 Zachování funkcí dálkového ovladače v servisním režimu I když je aktivován servisní režim, zůstávají zachovány ostatní komfortní funkce dálkových ovladačů. Například pouhým stiskem tlačítka 1 (1. kanál) se odemknou dveře (s indikací parkovacími/směrovými světly) a rozsvítí se vnitřní osvětlení. Opětovným stiskem se dveře uzamknou. Můžete také používat funkce dalších kanálů ovladače, například dálkové otevření kufru nebo dálkové startování. Dálkové nastavení citlivosti čidel S ohledem na změny podmínek ve kterých pracují, vyžadují všechny bezpečnostní systémy pravidelné seřízení citlivosti čidel, neboť nesprávně nastavená čidla jsou nejčastější příčinou falešných poplachů. Všechny systémy tedy vyžadují opakované návštěvy instalační firmy. U Intelliguardu tomu tak není. Jeho čidla si můžete seřídit bez potřeby jakéhokoliv nářadí a nemusíte ani vědět, kde jsou čidla umístěna! Pokud je citlivost radarového čidla příliš vysoká nebo nízká, můžete samostatně odzkoušet a seřídit obě jeho zóny. Postupujte podle následujících pokynů: 1. Odjistěte systém a vyberte si zónu, kterou chcete seřídit: a. Vnitřní zóna: Stiskněte kanál 11 (přepínací tlačítko dvakrát, pak tlačítko 3). b. Vnější zóna: Stiskněte kanál 12 (přepínací tlačítko dvakrát, pak tlačítko 4). 2. Testování nastavené citlivosti: a. Vnitřní zóna: Prostrčte ruku skrz otevřené okno do interiéru. Štěknutí sirény potvrdí, že čidlo pohyb zachytilo. Pohyb z vnější strany okna by neměl být registrován. b. Vnější zóna: Pohybujte se těsně kolem vozu. Pokud vnější zóna pohyb zachytí, štěkne siréna. Nastavte citlivost maximálně na půl metru od vozu. 3. Pokud nejste spokojeni se zjištěnou citlivostí a přejete si ji zvýšit, stiskněte na ovladači tlačítko 2. Snížení citlivosti dosáhnete stiskem tlačítka 4. Po každém zvýšení citlivosti štěkne siréna vyšším tónem, naopak po snížení štěkne nižším tónem. Dvojí štěknutí signalizuje dosažení maximální nebo minimální citlivosti. Vnitřní zónu čidla lze nastavovat v rozmezí 32 úrovní citlivosti, vnější zónu v rozmezí 16 úrovní. 4. Opakujte body 2 a 3, dokud nedosáhnete požadované citlivosti. Pak stiskem tlačítka 1 uložte nastavenou citlivost a ukončete režim nastavení (ukončení potvrdí trojí štěknutí). Nyní můžete zopakovat body 1-4 pro druhou zónu čidla, nebo tlačítkem 1 zajistit systém. Zní to složitě? Ve skutečnosti je to jen obsáhlý popis velmi jednoduchých úkonů. V praxi provádíte pouze to, co je vytištěno tučně. Zkuste to. Dálkové vypnutí radarového čidla Pokud do 10 vteřin po zajištění systému odvysíláte kanál 10, vypnete tím vnější zónu radarového čidla (systém potvrdí čtyřnásobným bliknutím parkovacích/směrových světel) např. při parkování v místě s velkým provozem chodců. Pokud tlačítko stisknete do deseti vteřin dvakrát, vypnete obě zóny radarového čidla. To je nutné udělat pokud ponecháte ve vozidle zvíře nebo dítě. Vypnutí obou zón signalizuje osm bliknutí parkovacích/směrových světel. 14

15 Signalizace zapnutých světel Pokud zapomenete zapnutá světla, upozorní Vás systém při otevření dveří varovným štěknutím sirény. Je-li Váš vůz vybaven touto funkcí z výroby můžete signalizaci vypnout (viz Vlastnosti programovatelné uživatelem na str.18). Systém eliminace falešných poplachů Díky této vlastnosti nebudete mít neblahé zkušenosti s planými poplachy. Pokud se siréna Medallion rozhouká, nevypínejte systém v průběhu houkání, nechte jej dokončit interval poplachu. Než se siréna rozezní znovu, systém automaticky zkontroluje, zda narušení pokračuje. Při opakovaném poplachu si můžete být jisti, že je vozidlo někým obtěžováno (možnost zrušení této vlastnosti viz Vlastnosti programovatelné uživatelem na str. 18). Pohotové samotestování Pokaždé, když Váš Intelliguard zajistíte, proběhne série testů všech spínačů a čidel. Je-li při tom otevřena kapota nebo kufr, systém Vás na tuto skutečnost okamžitě upozorní čtyřnásobným štěknutím a čtyřnásobným bliknutím parkovacích/směrových světel, namísto obvyklých dvou. Zůstaly-li otevřené některé dveře, uslyšíte obvyklé 2 a po 5 vteřinách ještě 4 štěknutí a blik-nutí světel (tuto vlastnost nelze u některých vozidel se zpožďovačem vnitřního osvětlení využít). Je-li vadné některé čidlo, uslyšíte obvyklé dvojí štěknutí spolu s dvojím bliknutím a po 10 vteřinách 4 štěky a 4 bliknutí. POZNÁMKA: Jelikož se jedná o nestandardní stavy, bude Vás systém zvukově varovat i v případě, že máte zrušenu zvukovou signalizaci. - Identifikace vadného okruhu: Systém je schopen určit vadný spínač nebo čidlo. V případě, že zaregistrujete čtyřnásobné štěknutí nebo bliknutí, učiňte následující kroky ke specifikaci závady: 1. Odjistěte systém a zapněte zapalování. LED kontrolka ve vozidle bude blikat s delšími přestávkami. 2. Spočítejte počet bliknutí mezi přestávkami (cyklus se bude opakovat pětkrát) a porovnejte jej s tabulkou: Počet bliknutí LED kontrolky Vadný okruh 1 Radarové čidlo 2 Přídavné čidlo 3* Dveřní spínače * 4 Spínač zavazadlového prostoru 5 Spínač kapoty * Pokud je ve Vašem vozidle zpožďovač osvětlení interiéru, může být tato indikace nefunkční. 15

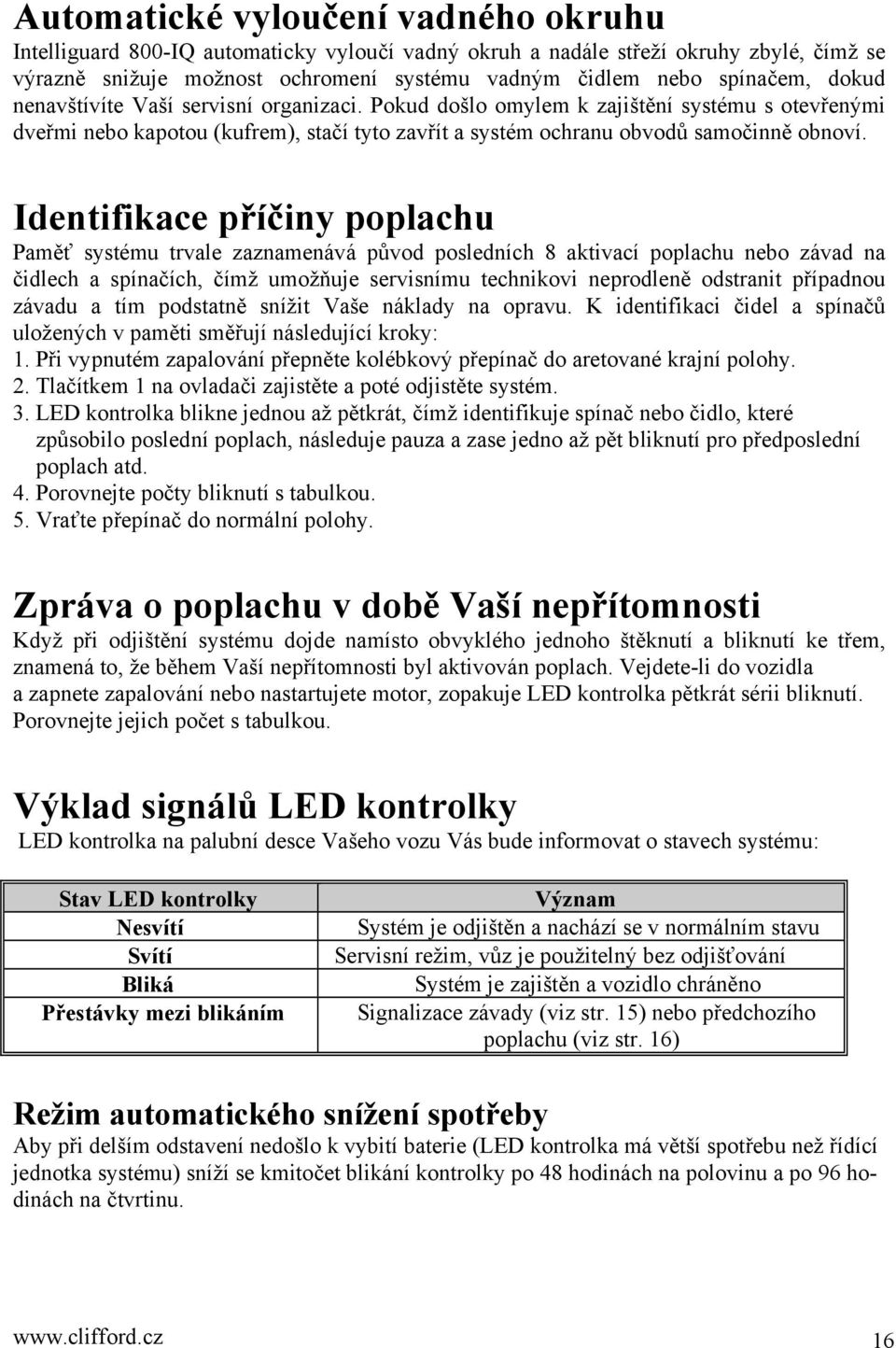

16 Automatické vyloučení vadného okruhu Intelliguard 800-IQ automaticky vyloučí vadný okruh a nadále střeží okruhy zbylé, čímž se výrazně snižuje možnost ochromení systému vadným čidlem nebo spínačem, dokud nenavštívíte Vaší servisní organizaci. Pokud došlo omylem k zajištění systému s otevřenými dveřmi nebo kapotou (kufrem), stačí tyto zavřít a systém ochranu obvodů samočinně obnoví. Identifikace příčiny poplachu Paměť systému trvale zaznamenává původ posledních 8 aktivací poplachu nebo závad na čidlech a spínačích, čímž umožňuje servisnímu technikovi neprodleně odstranit případnou závadu a tím podstatně snížit Vaše náklady na opravu. K identifikaci čidel a spínačů uložených v paměti směřují následující kroky: 1. Při vypnutém zapalování přepněte kolébkový přepínač do aretované krajní polohy. 2. Tlačítkem 1 na ovladači zajistěte a poté odjistěte systém. 3. LED kontrolka blikne jednou až pětkrát, čímž identifikuje spínač nebo čidlo, které způsobilo poslední poplach, následuje pauza a zase jedno až pět bliknutí pro předposlední poplach atd. 4. Porovnejte počty bliknutí s tabulkou. 5. Vraťte přepínač do normální polohy. Zpráva o poplachu v době Vaší nepřítomnosti Když při odjištění systému dojde namísto obvyklého jednoho štěknutí a bliknutí ke třem, znamená to, že během Vaší nepřítomnosti byl aktivován poplach. Vejdete-li do vozidla a zapnete zapalování nebo nastartujete motor, zopakuje LED kontrolka pětkrát sérii bliknutí. Porovnejte jejich počet s tabulkou. Výklad signálů LED kontrolky LED kontrolka na palubní desce Vašeho vozu Vás bude informovat o stavech systému: Stav LED kontrolky Nesvítí Svítí Bliká Přestávky mezi blikáním Význam Systém je odjištěn a nachází se v normálním stavu Servisní režim, vůz je použitelný bez odjišťování Systém je zajištěn a vozidlo chráněno Signalizace závady (viz str. 15) nebo předchozího poplachu (viz str. 16) Režim automatického snížení spotřeby Aby při delším odstavení nedošlo k vybití baterie (LED kontrolka má větší spotřebu než řídící jednotka systému) sníží se kmitočet blikání kontrolky po 48 hodinách na polovinu a po 96 hodinách na čtvrtinu. 16

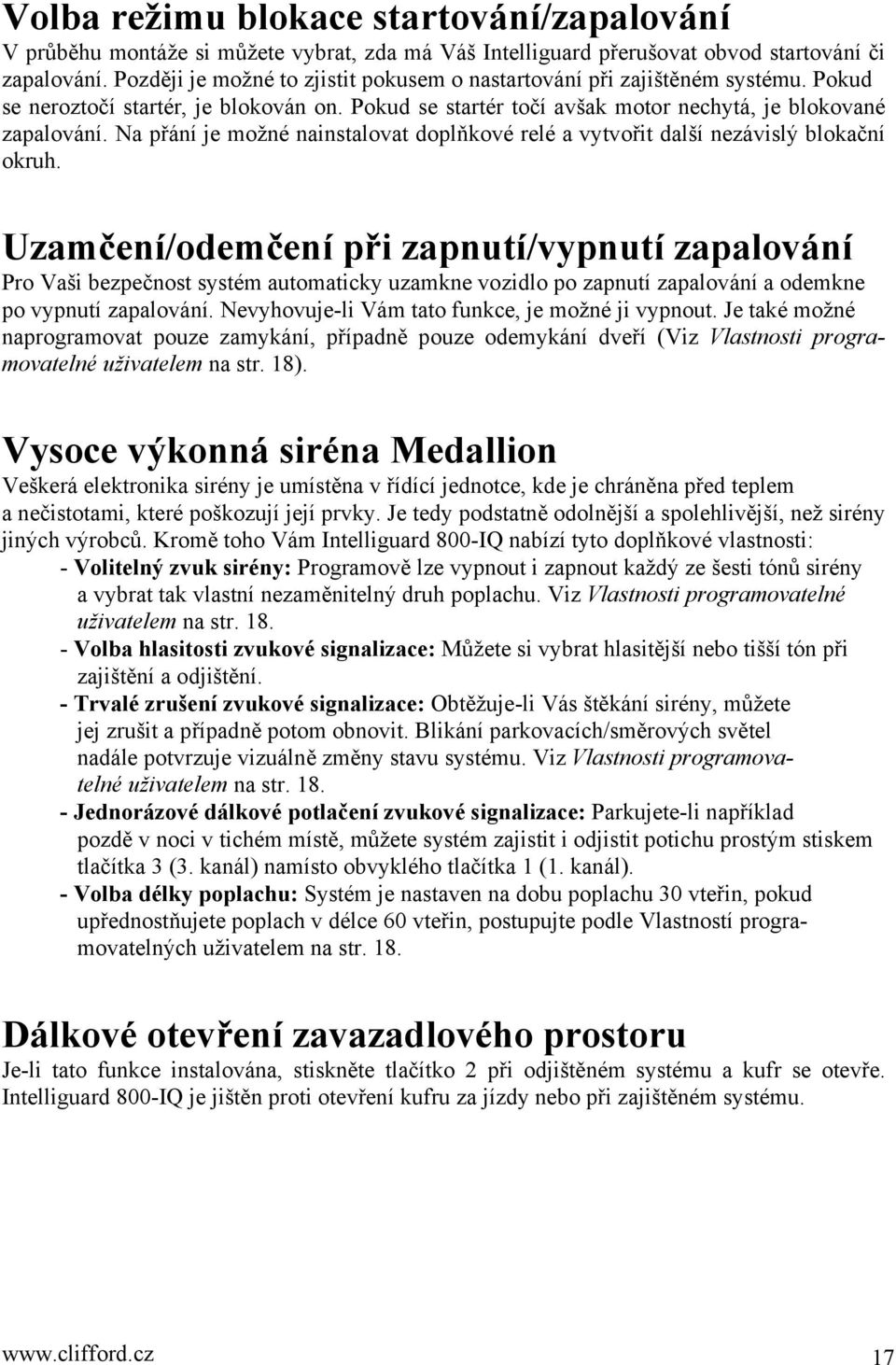

17 Volba režimu blokace startování/zapalování V průběhu montáže si můžete vybrat, zda má Váš Intelliguard přerušovat obvod startování či zapalování. Později je možné to zjistit pokusem o nastartování při zajištěném systému. Pokud se neroztočí startér, je blokován on. Pokud se startér točí avšak motor nechytá, je blokované zapalování. Na přání je možné nainstalovat doplňkové relé a vytvořit další nezávislý blokační okruh. Uzamčení/odemčení při zapnutí/vypnutí zapalování Pro Vaši bezpečnost systém automaticky uzamkne vozidlo po zapnutí zapalování a odemkne po vypnutí zapalování. Nevyhovuje-li Vám tato funkce, je možné ji vypnout. Je také možné naprogramovat pouze zamykání, případně pouze odemykání dveří (Viz Vlastnosti programovatelné uživatelem na str. 18). Vysoce výkonná siréna Medallion Veškerá elektronika sirény je umístěna v řídící jednotce, kde je chráněna před teplem a nečistotami, které poškozují její prvky. Je tedy podstatně odolnější a spolehlivější, než sirény jiných výrobců. Kromě toho Vám Intelliguard 800-IQ nabízí tyto doplňkové vlastnosti: - Volitelný zvuk sirény: Programově lze vypnout i zapnout každý ze šesti tónů sirény a vybrat tak vlastní nezaměnitelný druh poplachu. Viz Vlastnosti programovatelné uživatelem na str Volba hlasitosti zvukové signalizace: Můžete si vybrat hlasitější nebo tišší tón při zajištění a odjištění. - Trvalé zrušení zvukové signalizace: Obtěžuje-li Vás štěkání sirény, můžete jej zrušit a případně potom obnovit. Blikání parkovacích/směrových světel nadále potvrzuje vizuálně změny stavu systému. Viz Vlastnosti programovatelné uživatelem na str Jednorázové dálkové potlačení zvukové signalizace: Parkujete-li například pozdě v noci v tichém místě, můžete systém zajistit i odjistit potichu prostým stiskem tlačítka 3 (3. kanál) namísto obvyklého tlačítka 1 (1. kanál). - Volba délky poplachu: Systém je nastaven na dobu poplachu 30 vteřin, pokud upřednostňujete poplach v délce 60 vteřin, postupujte podle Vlastností programovatelných uživatelem na str. 18. Dálkové otevření zavazadlového prostoru Je-li tato funkce instalována, stiskněte tlačítko 2 při odjištěném systému a kufr se otevře. Intelliguard 800-IQ je jištěn proti otevření kufru za jízdy nebo při zajištěném systému. 17

18 Pohotová aktivace po přerušení napájení Je-li systém odpojen od napájení, bude se po zpětném připojení nalézat ve stejném stavu jako před výpadkem. Dojde-li tedy v případě krádeže k dočasnému přerušení napájení, je systém po obnovení okamžitě aktivován, rozhouká se siréna, rozblikají parkovací/směrová světla a je znemožněno nastartování. Pro případ servisního odpojení od napájení uveďte systém do servisního režimu dálkovým ovladačem (viz Dálkové uvedení do servisního režimu a jeho ukončení na str. 14). V tomto případě se systém "probere" opět v servisním režimu a nebude se aktivovat. Nemusíte servisnímu technikovi ponechávat Váš ovladač a instruovat ho. Vlastnosti programovatelné uživatelem Intelliguard 800-IQ Vám poskytuje možnost volby celé řady parametrů dle Vašich představ. Vlastní programovací proceduru jsme učinili velmi jednoduchou. K provedení změny stačí několikrát cvaknout kolébkovým přepínačem. Poté, co provedete samostatně několik změn, zjistíte, že programování je tak jednoduché, že jej lze provádět i za jízdy! Ve výrobě jsou všem systémům nastaveny vlastnosti tak, jak je tučně vytištěno v Tabulce programovatelných vlastností na str. 21. Změny libovolného nastavení lze dosáhnout dále popsaným postupem, návrat k původnímu nastavení se provede opakováním: * Vyberte si v tabulce na str. 21 funkci a poznamenejte si její sloupec a řádek. * Nejdříve musíte vstoupit do programovacího režimu, proto vložte Váš kód (viz str. 12) a poté přidržte tlačítkovou polohu přepínače, dokud neuslyšíte štěknutí. Nyní jste v místě "Volba funkce" * Dále přepněte přepínač do krajní aretované polohy a zpět tolikrát, kolikrát přísluší číslu sloupce zvolené funkce. Nakonec stiskněte tlačítkovou polohu tolikrát, abyste zvolili číslo řádku. A to je všechno! Po vložení čísla sloupce a řádku uslyšíte buď jedno štěknutí, které znamená že je funkce vypnuta, nebo dvě štěknutí, znamenající že je funkce zapnuta. Vyzkoušejte si příklady na str. 19. Postup při programování krok za krokem 1. Podle Tabulky vlastností programovatelných uživatelem si poznamenejte číslo sloupce a řádky funkce, kterou si přejete změnit. 2. Zapněte zapalování nebo nastartujte motor (pokud motor běží, tento krok vynechte). 3. Vložte Váš odjišťovací kód (viz str. 12) a pak stiskněte tlačítkovou polohu kolébkového přepínače asi na tři vteřiny, dokud neuslyšíte štěknutí sirény (zároveň se rozsvítí LED kontrolka, signalizující vstup do programovacího režimu). Nyní se nacházíte v levém horním rohu tabulky. 4. Zvolte sloupec požadované funkce: Přepněte kolébkový přepínač do krajní aretované polohy a zpět tolikrát, kolikrát odpovídá sloupci Vaší funkce (každé přepnutí tam a zpět je počítáno jako jedna). Nyní vyčkejte, dokud neuslyšíte stejný počet štěknutí sirény jako číslo zvoleného sloupce. 5. Zvolte řádku požadované funkce: Stiskněte a povolte tlačítkovou polohu přepínače podle čísla řádku. Uslyšíte štěknutí po každém stisku. 18

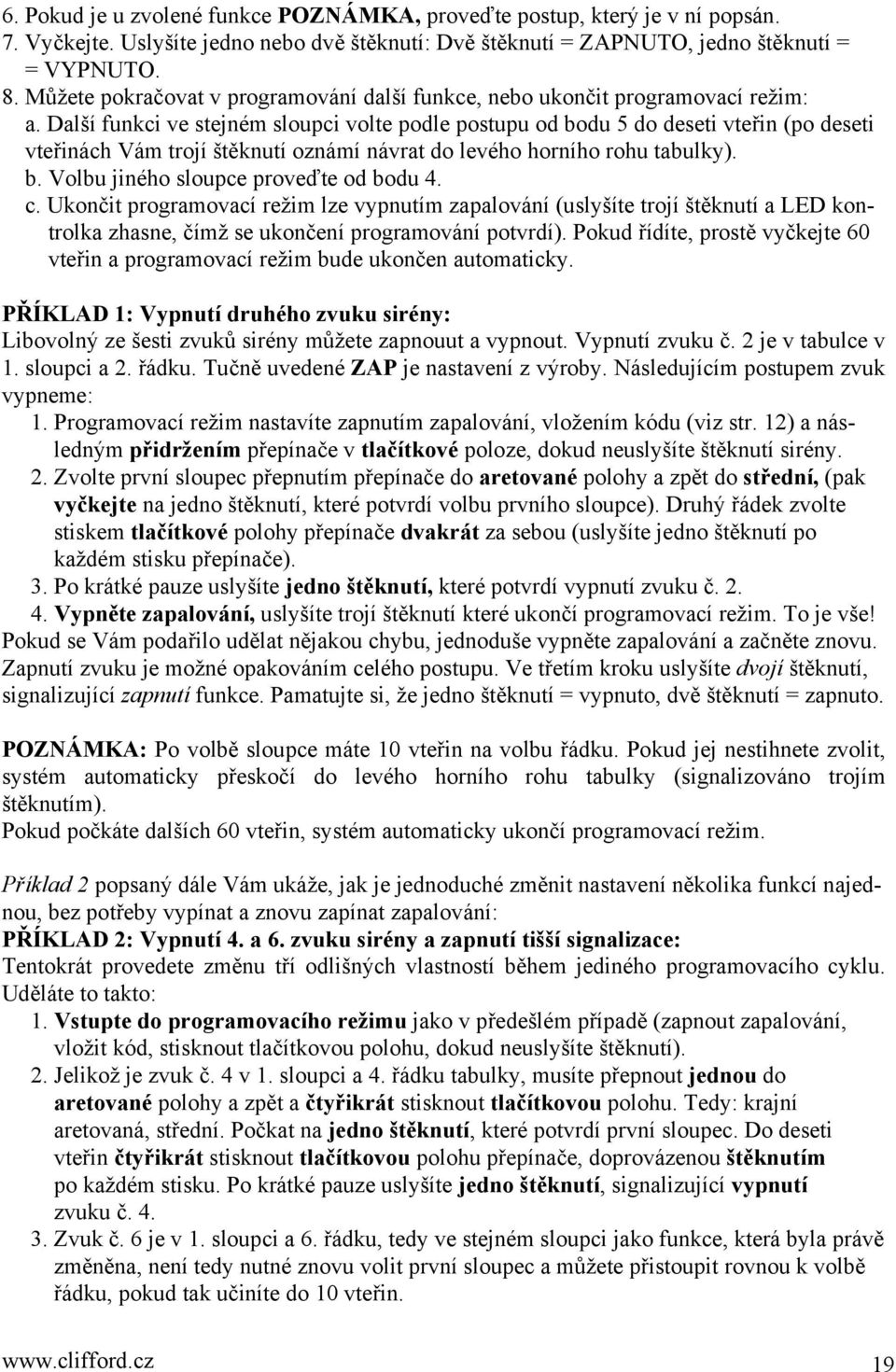

19 6. Pokud je u zvolené funkce POZNÁMKA, proveďte postup, který je v ní popsán. 7. Vyčkejte. Uslyšíte jedno nebo dvě štěknutí: Dvě štěknutí = ZAPNUTO, jedno štěknutí = = VYPNUTO. 8. Můžete pokračovat v programování další funkce, nebo ukončit programovací režim: a. Další funkci ve stejném sloupci volte podle postupu od bodu 5 do deseti vteřin (po deseti vteřinách Vám trojí štěknutí oznámí návrat do levého horního rohu tabulky). b. Volbu jiného sloupce proveďte od bodu 4. c. Ukončit programovací režim lze vypnutím zapalování (uslyšíte trojí štěknutí a LED kontrolka zhasne, čímž se ukončení programování potvrdí). Pokud řídíte, prostě vyčkejte 60 vteřin a programovací režim bude ukončen automaticky. PŘÍKLAD 1: Vypnutí druhého zvuku sirény: Libovolný ze šesti zvuků sirény můžete zapnouut a vypnout. Vypnutí zvuku č. 2 je v tabulce v 1. sloupci a 2. řádku. Tučně uvedené ZAP je nastavení z výroby. Následujícím postupem zvuk vypneme: 1. Programovací režim nastavíte zapnutím zapalování, vložením kódu (viz str. 12) a následným přidržením přepínače v tlačítkové poloze, dokud neuslyšíte štěknutí sirény. 2. Zvolte první sloupec přepnutím přepínače do aretované polohy a zpět do střední, (pak vyčkejte na jedno štěknutí, které potvrdí volbu prvního sloupce). Druhý řádek zvolte stiskem tlačítkové polohy přepínače dvakrát za sebou (uslyšíte jedno štěknutí po každém stisku přepínače). 3. Po krátké pauze uslyšíte jedno štěknutí, které potvrdí vypnutí zvuku č Vypněte zapalování, uslyšíte trojí štěknutí které ukončí programovací režim. To je vše! Pokud se Vám podařilo udělat nějakou chybu, jednoduše vypněte zapalování a začněte znovu. Zapnutí zvuku je možné opakováním celého postupu. Ve třetím kroku uslyšíte dvojí štěknutí, signalizující zapnutí funkce. Pamatujte si, že jedno štěknutí = vypnuto, dvě štěknutí = zapnuto. POZNÁMKA: Po volbě sloupce máte 10 vteřin na volbu řádku. Pokud jej nestihnete zvolit, systém automaticky přeskočí do levého horního rohu tabulky (signalizováno trojím štěknutím). Pokud počkáte dalších 60 vteřin, systém automaticky ukončí programovací režim. Příklad 2 popsaný dále Vám ukáže, jak je jednoduché změnit nastavení několika funkcí najednou, bez potřeby vypínat a znovu zapínat zapalování: PŘÍKLAD 2: Vypnutí 4. a 6. zvuku sirény a zapnutí tišší signalizace: Tentokrát provedete změnu tří odlišných vlastností během jediného programovacího cyklu. Uděláte to takto: 1. Vstupte do programovacího režimu jako v předešlém případě (zapnout zapalování, vložit kód, stisknout tlačítkovou polohu, dokud neuslyšíte štěknutí). 2. Jelikož je zvuk č. 4 v 1. sloupci a 4. řádku tabulky, musíte přepnout jednou do aretované polohy a zpět a čtyřikrát stisknout tlačítkovou polohu. Tedy: krajní aretovaná, střední. Počkat na jedno štěknutí, které potvrdí první sloupec. Do deseti vteřin čtyřikrát stisknout tlačítkovou polohu přepínače, doprovázenou štěknutím po každém stisku. Po krátké pauze uslyšíte jedno štěknutí, signalizující vypnutí zvuku č Zvuk č. 6 je v 1. sloupci a 6. řádku, tedy ve stejném sloupci jako funkce, která byla právě změněna, není tedy nutné znovu volit první sloupec a můžete přistoupit rovnou k volbě řádku, pokud tak učiníte do 10 vteřin. 19

20 Jednoduše šestkrát stiskněte tlačítkovou polohu, čímž zvolíte 6. řádek. Po chvíli uslyšíte jedno štěknutí, které oznámí vypnutí zvuku č Nyní se podívejte na umístění funkce tišší signalizace. Všimnete si, že se nachází ve 3. sloupci a 5. řádku (krajní, střední, krajní, střední, krajní, střední, počkat na trojí štěknutí a pětkrát tlačítková). Po třech vteřinách uslyšíte dvojí štěknutí, oznamující že je zapnuta tišší signalizace zajištění a odjištění. 5. Nyní vypněte zapalování a tím ukončíte programovací režim a uslyšíte trojí štěknutí. Pouhými pěti kroky byly provedeny tři programové změny. Je to jednoduché že? Ještě jednou si povšiměte, že ve třetím kroku nebylo nutné znovu volit 2. sloupec. Systém setrvává ve zvoleném sloupci po dobu 10 vteřin a po tuto dobu je možné zvolit další řádek v témže sloupci bez potřeby znovu do sloupce vstupovat. Samozřejmě, během této doby můžete zvolit také jiný sloupec. Vyčkáte-li déle než zmíněných 10 vteřin, systém automaticky přeskočí do levého horního rohu tabulky. To je "vyčkávací" poloha, ve které systém čeká na zadání nové volby sloupce. Pokud k volbě nedojde během dalších 60 vteřin, ukončí se samočinně programovací režim, což je praktické v případě že provádíte programování běhen jízdy, nebo pokud zapomenete vypnout zapalování. Programování nových dálkových ovladačů Pro dalšího řidiče ve Vaší rodině, nebo chcete-li ovládat stejným ovladačem systém Clifford ve Vašem dalším vozidle, můžete zakoupit přídavný dálkový ovladač a naprogramovat jej do systému. Každý Intelliguard je schopen akceptovat 4 dálkové 12-ti kanálové ovladače. Programování proveďte dle instrukcí na str. 18. Odstranění kódu ztraceného nebo odcizeného ovladače z paměti systému Pokud se Vám některý ovladač ztratí, nebo je odcizen, máte možnost jeho kód vymazat z paměti systému. Pak si můžete být jisti, že nebude použit k odjištění Vašeho vozu. Dosáhnete toho funkcí "Vymazání všech kanálů" (sloupec 2, řádek 6 v Tabulce programovatelných vlastností na str. 21). 20

21 Tabulka programovatelných vlastností: Volba funkce Sloupec 1 1x krajní aretovaná Řádek 1 1. zvuk: ZAP/VYP 1x tlačítková viz str. 17 Řádek 2 2. zvuk: ZAP/VYP 2x tlačítková viz str. 17 Řádek 3 3. zvuk: ZAP/VYP 3x tlačítková viz str. 17 Řádek 4 4. zvuk: ZAP/VYP 4x tlačítková viz str. 17 Řádek 5 5. zvuk: ZAP/VYP 5x tlačítková viz str. 17 Řádek 6 6. zvuk: ZAP/VYP 6x tlačítková viz str. 17 Sloupec 2 2x krajní aretovaná Vložení 1. kanálu nového ovladače viz POZNÁMKA 1 a str. 20 Vložení 2. kanálu nového ovladače viz POZNÁMKA 2 a str. 20- Vložení 3. kanálu nového ovladače viz POZNÁMKA 3 a str. 20 Vložení 4. kanálu nového ovladače viz POZNÁMKA 4 a str. 20 Vložení 5. kanálu nového ovladače viz POZNÁMKA 5 a str. 20 Vymazání všech kanálů viz POZNÁMKA 6 a str. 20 POZNÁMKA 1: Stiskněte na novém ovladači tlačítko 1 (popřípadě jiné, dle vašeho výběru). Uslyšíte 1 štěknutí potvrzující naprogramování 1. kanálu. POZNÁMKA 2: Stiskněte na novém ovladači tlačítko 2 (popřípadě jiné, dle vašeho výběru). Uslyšíte 1 štěknutí potvrzující naprogramování 2. kanálu. POZNÁMKA 3: Stiskněte na novém ovladači tlačítko 3 (popřípadě jiné, dle vašeho výběru). Uslyšíte 1 štěknutí potvrzující naprogramování 3. kanálu. POZNÁMKA 4: Stiskněte na novém ovladači tlačítko 4 (popřípadě jiné, dle vašeho výběru). Uslyšíte 1 štěknutí potvrzující naprogramování 4. kanálu. POZNÁMKA 5: Stiskněte na novém ovladači tlačítko 5 (popřípadě jiné, dle vašeho výběru). Uslyšíte 1 štěknutí potvrzující naprogramování 5. kanálu. POZNÁMKA 6: Pokud uslyšíte jedno štěknutí, znamená to, že z paměti systému byly vymazány všechny ovladače. Nyní musíte naprogramovat znova všechny nové, nebo stávající ovladače (to znamená všech pět kanálů každého ovladače, který má být používán). 21

22 1 štěknutí = VYP, 2 štěknutí = ZAP Sloupec 3 3x aretovaná Uzamčení při zapnutí zapalování: ZAP/VYP viz str. 17 Odemčení při vypnutí zapalování: ZAP/VYP viz str 17 Eliminace falešných poplachů: ZAP/VYP viz str. 15 Aktivace příslušenství zajištěním: ZAP/VYP POUZE SERVIS Volba tišší signalizace: ZAP/VYP viz str. 17 Trvalé vypnutí zvukové signalizace: ZAP/VYP viz str. 17 Sloupec 4 4x aretovaná Sloupec 5 5x aretovaná Samoaktivace: ZAP/VYP Zrušení zvukové signalizace: ZAP/VYP Samoaktivace s uzamčením dveří: ZAP/VYP Zpoždění poplachu 15s: ZAP/VYP, viz str.12 * Nastavení intervalu časovače 1s - 2 min viz POZN 7 Délka poplachu: 60/30 vteřin (1/2 štěknutí) Nastavení nového odjišťovacího kódu viz POZN. 8 Délka pulsu zamykání 3/1 s POUZE SERVIS Pulsní/trvalý výstup poplach POUZE SERVIS Výstup kanálu 4: pulsní/časovaný/trvalý POUZE SERVIS Výstup kanálu 5: pulsní/časovaný/trvalý POUZE SERVIS Kompenzace zpožďovače osvětlení POUZE SERVIS * POZOR: Pokud máte napojené dálkové ovládání elektrických oken nebo střechy, NEMĚŇTE toto nastavení. Můžete tím způsobit poškození jejich mechanizmů. POZNÁMKA 7: Interval počíná běžet okamžikem navolení funkce. Po dosažení požadovaného času stiskněte na ovladači tlačítko 1. Dvojí štěknutí potvrdí nastavený interval. POZNÁMKA 8: Ihned přepněte přepínač do krajní aretované polohy, potom: a. Vložte požadovaný nový kód. Každé číslo kódu bude po přepnutí do aretované krajní polohy potvrzeno odpovídajícím počtem štěknutí (např. bude-li první čílo kódu 4, systém štěkne čtyřikrát). b. Po vložení posledního čísla přepněte přepínač do střední polohy. c. Vyčkejte 3 vteřiny, dokud neuslyšíte dvojí štěknutí, které signalizuje přijetí kódu. d. Vypněte zapalování. Trojí štěknutí ukončí programovací režim. e. VELMI DŮLEŽITÉ: Musíte neprodleně potvrdit správnost nově vloženého kódu: Zapněte znova zapalování a vložte nový kód. Po přepnutí do krajní aretované polohy se musí rozsvítit LED kontrolka. Nerozsvítí-li se, nebyl vložený kód totožný s naprogramovaným a systém se automaticky vrátí k původnímu kódu. Tím je vyloučeno nechtěné naprogramování jiného než požadovaného kódu. 22
