1 TEXTOVÁ ČÁST Můj rodinný dům Schiedel vypracoval: Jakub Červenka konzultoval: ing. arch. Zdeněk Starý Střední průmyslová škola stavební ve Valašském Meziříčí

2 ARCHITEKTONICKÉ ŘEŠENÍ idea: Respektovat stávající ráz krajiny, pouze jej doplnit o jednoduchý funkční objekt rodinného domu. Myšlenka splynutí krajiny s domem a vzájemném propojení byla podpořena celkovým konceptem moderního ekologického bydlení.

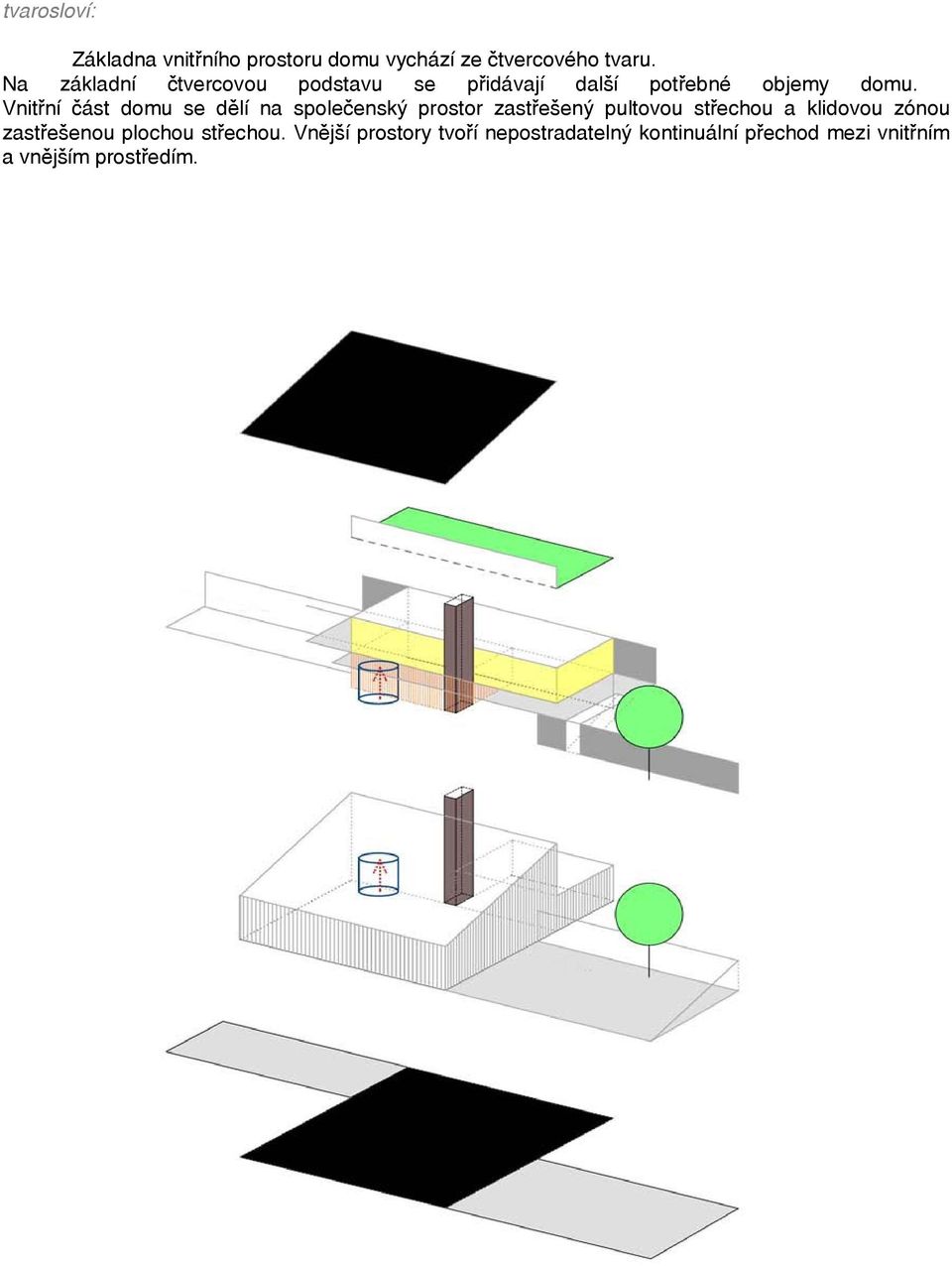

3 tvarosloví: Základna vnitřního prostoru domu vychází ze čtvercového tvaru. Na základní čtvercovou podstavu se přidávají další potřebné objemy domu. Vnitřní část domu se dělí na společenský prostor zastřešený pultovou střechou a klidovou zónou zastřešenou plochou střechou. Vnější prostory tvoří nepostradatelný kontinuální přechod mezi vnitřním a vnějším prostředím.

4 dispozice: Vnitřní prostor domu je transparentně otevřený. Umožňuje tak stálou komunikaci mezi uživateli domu. Lze jej vyčlenit jako kuchyňský kout s jídelní částí na zvednuté platformě, obývací část se salonem na zapuštěné platformě. Na tuto platformu domu navazuje vnější předprostor. Všechny části domu spojuje monumentální krb. Klidová zóna se nachází ve II.NP. Spojovací část mezi dvěma hlavními částmi tvoří galerie, umožňující vizuální kontakt se společenským prostorem a vstup do jednotlivých pokojů. Pokoje jsou navrhnuty jako samostatné s otevřeností do krajiny. V pokojích se nachází samostatná koupelna.

5 konstrukční řešení: Dům je konstrukčně navrhován jako tradiční dvoupodlažní zděná stavba tvárnic Porotherm CB 440mm, zastřešená zvednutou pultovou střechou se sklonem 22 a sníženou jednoplášťovou plochou střechou. Objekt se nachází na svažitém terénu, opěrné zdi jsou navrhovány železobetonové. Jižní strana domu využívá principu Trombeho stěny jako zisk tepla v zimě a jeden ze způsobů efektivního větrání v létě. Na pultové střeše jsou nainstalovány solární panely pro zisk TUV. Severní stěna klidové zóny je plná, část mezi pultovou a plochou střechou je opatřena okny s ventiklační klapkou.

6 urbanistické řešení Objekt je koncipován do fiktivní parcely svažitého terénu na periferii města, či do obytné zástavby ve svahu s dostatečným zahradním prostorem.

7 TECHNICKÁ ZPRÁVA 2. koncepce vytápění: Navrhuji tři na sobě nezávislé zdroje tepla: plyn podlahové vytápění krb horkovzdušné vytápění Dva hlavní zdroje tepla jsou doplněny Trombeho stěnou Trombeho stěna zdroj tepla využívající energii slunce pasivním způsobem Jednotlivé způsoby vytápění se mohou ekonomicky vhodně doplňovat. Každý uvedených druhů tepla má své přednosti. z Plynové podlahové vytápění: Podlahové vytápění má i přes svou dlouhou minulost stále nejlepší vlastnosti pro ideální rozvádění tepla u koncepcí vytápění budoucnosti. Koncepce vytápění se na něj budou v budoucnosti stále více orientovat, protože umožňuje dosáhnout efektivnějšího využití tepla při snížení energetických nároků. Podlahové vytápění je prozíravým rozhodnutím také s ohledem na neustálé zdražování energií. Tepelná pohoda dosažitelná i ve složitém vnitřním prostoru. Podlahové vytápění umožňuje čistý vzhled interiéru, volnost v dispozici. Horkovzdušné vytápění krbem: Základní princip spočívá v cirkulaci vzduchu. Studený vzduch z místnosti je ohříván prouděním kolem těla krbové vložky. Horký vzduch je pak rozváděn do místností. Díky kompaktnímu prostoru a centrálnímu umístění krbu je možné všechny místnosti vytápět krbem. Tento zdroj tepla bude používán v přechodných fázích vytápění. Výhodou je rychlé předání tepla a vytvoření tepelné pohody. Trombeho stěna I v naší zeměpisné poloze situováním Trombeho stěny na jih lze i v zimních měsících dosáhnout v poměru k nákladům zajímavého efektu. Navíc se jedná o ekologické řešení šetrné k životnímu prostředí. Trombeho stěna je jednou z možností využití slunečního záření (tzv. solárních zisků) k přitápění objektu. Základní princip funkce je jednoduchý a nevyžaduje žádné složité zařízení. Jižní stěna domu je postavena z masivního materiálu dobře akumulujícího teplo. Vnější povrch této stěny je opatřen černou barvou, dobře pohlcující sluneční záření. Před tuto stěnu je předsazena skleněná deska. Mezi stěnou a sklem tak vzniká vzduchová mezera. Ve vlastní stěně jsou otvory ve dvou základních úrovních spodní, kterým může vzduch z interiéru domu proudit do vzduchové mezery a horní, kterým vzduch proudí ze vzduchové mezery zpět do interiéru domu. Tím dochází k ohřevu vzduchu v interiéru. Otvory jsou uzavíratelné pomocí klapek. Vzduchová mezera je v horní části opatřena též klapkou ta po otevření umožňuje proudění vzduchu ze vzduchové mezery ven do exteriéru.

8 3. Tepelné ztáty objektu 3.1.Tepelně technické parametry stavebních konstrukcí prostupy tepla základní vzorce: tepelný odpor: R = d / λ [ m 2 K/W ] λ = tepelná vodivost [W/m.K ] d = tloušťka konstrukce [ m ] Vnitřní výpočtová teplota místnosti: t i = 20 C Výpočtová teplota vnitřního vzduchu : t ap = 21 C Venkovní výpočtové teploty a otopná období dle lokalit: t e = -12 C Odpor při přestupu tepla na vnitřní straně konstrukce: R si = 0,25 m 2 K/W Odpor při přestupu tepla na vnější straně konstrukce : R se = 0,04 m 2 K/W Tepelný odpor konstrukce: R N = Σ d / λ m 2 K/W Celkový tepelný odpor: R T = R si + R N + R se Součinitel prostupu tepla: U = 1 / R T W/m 2 K zdivo - omítka vápenocementová 5mm λ = 0,97 R = 0,006 m 2 K/W porotherm 440 Si 440mm λ = 0,110 R = 4 m 2 K/W vápenná omítka 10mm λ = 0,87 R = 0,011 m 2 K/W celkem R N = 4,02 m 2 K/W celkem R T = 4,06 m 2 K/W U = 0,25 W/m 2 K

9 opěrné zdivo - omítka vápenocementová 5mm λ = 0,97 R = 0,006 m 2 K/W porotherm 440 Si 440mm λ = 0,110 R = 4 m 2 K/W železobetonová opěrná zeď 30mm λ = 0,158 R = 0,189 m 2 K/W celkem R N = 5, 09 m 2 K/W celkem R T = 5,94 m 2 K/W U = 0,17 W/m 2 K pultová střecha - sádrokarton 15mm λ = 0,220 R = 0,068 m 2 K/W parozábrana tepelně izolační desky 300mm λ = 0,04 dřevěná krokev 15mm λ = 0,13 pojistná hydroizolace latě trapézový plech R = 7,5 m 2 K/W R = 1,154 m 2 K/W celkem R N = 8,72 m 2 K/W celkem R T = 8,76 m 2 K/W U = 0,11 W/m 2 K plochá střecha omítka vápenocementová 10mm λ = 0,97 železobetonová deska 100mm λ = 1,58 tepelná izolace ORSIL 200mm λ = 0,04 asfaltová krytina - 4mm λ = 0,04 R = 0,001 m 2 K/W R = 0,063 m 2 K/W R = 5 m 2 K/W R = 0,02 m 2 K/W celkem R N = 5,09 m 2 K/W celkem R T = 5,13 m 2 K/W U = 0,19 W/m 2 K

10 podlaha - dřevěná podlahová krytina 20mm λ = 0,130 R = 0,154 m 2 K/W podkladní deska 20mm λ = 0,130 R = 0,018 m 2 K/W tepelně izolační deska 100mm λ = 0,040 R = 2,5 m 2 K/W betonová deska 50mm λ = 0,130 R = 0,385 m 2 K/W celkem R N = 3,06 m 2 K/W celkem R T = 3,1 m 2 K/W U = 0,32 W/m 2 K

11 3.2 Tepelné ztráty objektu Výpočet tepelných ztrát obálková metoda teplota podzemního podlaží (nevytápěný prostor) t p = -12 C rozdíl teplot mezi vnitřním a vnějším prostředím Δ t e = t is t e = = 32 K rozdíl teplot mezi vnitřním prostředím Δ t p = t is t p = 20-0 = 20 K součinitel vyjadřující vliv přirážek a tepelné ztráty infiltrací p i = 1,75 potřeba tepla pro vytápění a ohřev teplé vody: Qz [ W ] přehled vstupních hodnot: konstrukce plocha teplosměnných součinitel prostupu tepla rozdíl teplot druh počet kusů kcí S [m 2 ] U [W/m 2 K] Δ t [k] okna (S o ) 8 31,43 0,9 32 terénní stěny (S t ) ,17 20 zdivo (S z ) 4 107,07 0,25 32 střecha pultová (S sp ) 1 107,72 0,11 32 střecha plochá (S p ) 1 37,23 0,19 32 podlaha (S po ) 1 109,62 0,32 20 Q z = (S o.u o. t e + S t.u t. Δ t p + S z.u z. Δ t e + S sp.u sp. Δ t e + S p.u p. Δ t e + S po.u po. Δ t p ).p i potřeba tepla pro vytápění a ohřev teplé vody: Qz = 5495, 43 W Qv = tepelná ztráta s hygienickou výměnou vzduchu Qv = 0,3. Qz = 1, 648,6 W Qc = tepelná ztráta celková Qc = Qz + Qv = 7 144, 1 W

12 Vyčíslení výkonové potřeby tepla pro vytápění, TUV, větrání Potřeba tepla pro vytápění Návrhová oblast: Přerovsko Venkovní výpočtová hodnota: t e = -12 C Tepelné ztráty objektu: Q c = 7, 144 kw Průměrná vnitřní výpočtová teplota: t is = 19 C Vytápěcí dennostupně : Opravné součinitele a účinnosti systému : D = d. (t - t is e )= 3634 K.dny tepelné ztráty prostupem e i = 0,85 snížení teploty místnosti e t = 0,90 zkrácení doby vytápění e d = 1 možnost regulace soustavy η = 0,95 0 účinnost rozvodu vytápění η r = 0,95 opravný součinitel: ε = e i. e t. e d = 0, 765 Q vyt = ( ε/ η 0. η r ). (24. Qc. D / ( t - t is e )). 3, Q vyt = 55,8 GJ/rok 15,5 MWh/rok

13 Potřeba tepla pro ohřev teplé vody: teplota studené vody: t 1 = 10 C teplota ohřáté vody: t 2 = 55 C celková potřeba vody na jeden den: V 2 p = 0,328 m 3 /den 3 měrná hmotnost vody: ρ = 1000 kg/m měrná tepelná kapacita vody: 4186 J/kg/K koeficient energetických ztrát systému: z = 0,5 denní potřeba vody pro ohřev teplé vody: Q TUV = (1+z). ( ρ+ c. V2p. t 2 t 1 )/ 3600 = 25,7 kwh Teplota studené vody v létě: t svl = 15 C Teplota studené vody v zimě: t svz = 5 C Počet pracovních dní soustavy v roce: N = 365 Q TUVr = Q TUV. d + 0,8d. Q TUV. (( t 2 t svl ) / ( t 2 t svz )). (N -d) Q TUVr = 29,2 GJ/rok 8.1 MWh/rok Celková roční potřeba energie na vytápění a ohřev teplé vody Q r = Q vyt + Q TUVr = 85,1 GJ/rok 23,6 MWh/rok

14 Větrání Výkonové ztráty systému Schiedel aera jsou zanedbatelné, odvádí jen znehodnocený vzduch z místností. K větrání domu je hlavně využívána trombeho stěna. Trombeho stěna využívá pasivního předehřevu vzduchu sluncem v zimních obdobích. Vzduch je vháněn do objektu přisáváním a je regulován pomocí automatických klapek.

15 4. Návrh zdrojů tepla plynový kondenzační kotel v provedení turbo Na základě provedených výpočtu na potřebu tepla pro vytápění a ohřev teplé vody Qz = 7,14kW jsem zvolil kondenzační kotel Junkers ZSB 14-3 C CerapurSmart ovýkonu 3,7-14 kw. Maximálních úspor je dosaženo hlavně díky systému plynulé automatické regulace výkonu. Výhodou jsou minimální rozměry, nízká hmotnost a způsob provozu nezávislý na přisávání vzduchu z místnosti instalace. Palivo: zemní plyn nebo propan. krbová vložka Na základě provedených výpočtů s ohledem na velikost krbu navrhuji krbovou vložku CHOPOK R 90 S/330 P 830/480 s proskleným rohem o jmenovitém výkonu 10kW. Krb je navrhován jako doplňkový zdroj tepla a je používán mj. v přechodných teplotních obdobích - Trombeho stěna Částečně přispívá ke snížení spotřeby tepla plynového kotle a krbové vložky. Provoz je závislých na pasivním zdroji tepla slunci. Případné pasivní zisky jsou automaticky regulovány plynovým kotlem.

16 5. Řešení spalovacího vzduchu pro spotřebiče paliv Navrhuji komínový systém Schiedel Absolut se dvěmi komínovými průduchy a zaintegrovanou vzduchovou šachtou. Systém ABSOLUT využívám pro přívod spalovacího vzduchu k uzavřenému plynovému spotřebiči. Tímto spotřebičem je kotel, který vytápí dům a ohřívá TUV v zásobníku. Spalovací vzduch je nasáván nad střechou v oblasti komínové hlavy. Dále jde do šachty, zaintegrované v konstrukci komína, kterou proudí k místu, kde je připojen kotel. Odtud se přes speciální tvarovky dostane vzduch až do kotle.
