1 Síťový videorekordér Návod k rychlému použití UD.6L0202B1057A01

2 Děkujeme Vám za zakoupení našeho výrobku. Pokud máte jakékoliv dotazy nebo požadavky, kontaktujte, prosím, našeho prodejce. Tento manuál lze použít pro modely, které jsou uvedeny v následující tabulce. Označení Model Typ 7600NI-SE 7600NI-SE/N 7600NI-SE/P 7600NI-V 7600NI-VP Před instalací NVR DS-7604NI-SE DS-7608NI-SE DS-7616NI-SE DS-7604NI-SE/N DS-7608NI-SE/N DS-7616NI-SE/N DS-7604NI-SE/P DS-7608NI-SE/P DS-7616NI-SE/P DS-7604NI-V DS-7608NI-V DS-7616NI-V DS-7604NI-VP DS-7608NI-VP DS-7616NI-VP Síťový videorekordér Síťový videorekordér Síťový videorekordér Síťový videorekordér Síťový videorekordér DS-7600NI-SE, DS-7600NI-SE/N, DS-7600NI-SE/P, DS-7600NI-V, a DS-7600NI-VP series NVR jsou technologicky pokročilá zařízení pro dohled, která je třeba pečlivě nainstalovat. Před instalací NVR se řiďte, prosím, těmito preventivními kroky. 1. Zajistěte, aby NVR nepřišel do styku s žádnými tekutinami. 2. NVR nainstalujte v dobře větrané a bezprašné místnosti. 3. Ujistěte se, že podmínky prostředí instalace splňují specifikaci výrobce. 4. Nainstalujte HDD doporučený výrobcem. Instalace NVR Během instalace NVR: 1. Pro instalaci do stojanu použijte konzoly. 2. Ujistěte se, že je dostatek místa pro audio a video kabely. 3. Při instalaci kabelů zajistěte, aby jejich poloměr ohybu nebyl menší než pětinásobek jejich průměrů. 4. Připojte poplachový kabel a kabel RS Mezi zařízeními osazenými ve stojanu ponechte alespoň 2cm (~0.75-inch) mezeru. 6. Ujistěte se, že je NVR uzemněn. 7. Teplotu pracovního prostředí je třeba udržovat v rozmezí od -10 ºC do 55 ºC, 14ºF ~ 131ºF. 8. Vlhkost prostředí by měla být mezi 10% až 90%. Instalace hard disku Než začnete: Před instalací hard disku (HDD) se ujistěte, že je odpojeno napájení NVR. Pro instalaci je třeba použít HDD doporučené výrobcem. Do NVR lze nainstalovat až 2 SATA hard disky. Požadované nástroje: Šroubovák. Kroky (pro DS-7600NI-SE, DS-7600NI-SE/N a DS-7600NI-SE/P): Poznámka: Postup instalace pro DS-7600NI-SE/N a DS-7600NI-SE/P je stejný jako pro DS-7604/08NI-SE, proto jako příklad popíšeme instalaci DS-7604NI-SE. 1

3 1. Odšroubujte šrouby krytu NVR vzadu a na straně a kryt sejměte. 2. Zapojte jeden konec datového kabelu do základní desky NVR a druhý do HDD. 3. K HDD připojte kabel napájení. 4. Umístěte HDD na spodek přístroje a potom jej upevněte pomocí šroubů. 2

4 5. Osaďte kryt NVR zpět a dotáhněte šrouby. Kroky (pro DS-7600NI-V a DS-7600NI-VP): 1. Pomocí šroubů upevněte montážní konzolu k hard disku. 2. Pro otevření zámku panelu vložte klíček a otočte jím ve směru hodinových ručiček. 3. Otevřete čelní panel. 4. Zasuňte do slotu hard disk (až do konečně polohy). 3

5 5. Výše uvedené kroky opakujte a nainstalujte do NVR další hard disky. Po dokončení instalace všech hard disků uzavřete čelní panel a opět jej uzamkněte klíčkem. 4

6 Čelní panel DS-7600NI-SE, DS-7600NI-SE/N, a DS-7600NI-SE/P 1 Indikátor stavu (napájení, stav, Tx/Rx) 2 Rozhraní USB DS-7600NI-V a DS-7600NI-VP 1 Indikátory stavu HDD 2 Zámek panelu 3 Indikátor stavu provozu 4 Rozhraní USB 5

7 Zadní panel DS-7604NI-SE/N DS-7604&7608&7616NI-SE DS-7608&7616NI-SE/N Pos. Položka Popis 1 Síťové rozhraní LAN Konektor pro LAN (Local Area Network). 2 Rozhraní RS-485 Připojení zařízení RS Napájení Napájení 12VDC 4 Hlavní vypínač Zapnutí a vypnutí přístroje. 5 Rozhraní USB Port USB (Universal Serial Bus) pro připojení dalších zařízení jako jsou USB myš a USB hard disk (HDD). 6 GND Uzemnění (je třeba připojit před zapnutím NVR). 7 Rozhraní HDMI Výstupní konektor videa HDMI. 8 Výstup VGA DB9 konektor pro výstup VGA. Výstup pro místní zobrazení videa a menu. 9 Vstup Audio RCA konektor pro vstup hlasového hovoru 10 Výstup Audio RCA konektor pro audio výstup 11 Síťová rozhraní s funkcí switche (pro DS-7600NI-SE/N) Síťové rozhraní pro kamery. DS-7600NI-SE/P Pos. Položka Popis 6

8 1 Síťové rozhraní LAN Konektor pro LAN (Local Area Network). 2 Rozhraní RS-485 Připojení zařízení RS Napájení Napájení 100~240VAC 4 Hlavní vypínač Zapnutí a vypnutí přístroje. 5 Rozhraní USB Port USB (Universal Serial Bus) pro připojení dalších zařízení jako jsou USB myš a USB hard disk (HDD). 6 GND Uzemnění (je třeba připojit před zapnutím NVR). 7 Rozhraní HDMI Výstupní konektor videa HDMI. 8 Výstup VGA DB9 konektor pro výstup VGA. Výstup pro místní zobrazení videa a menu. 9 Vstup Audio RCA konektor pro vstup hlasového hovoru 10 Výstup Audio RCA konektor pro audio výstup 11 Síťová rozhraní s funkcí PoE (pro DS-7600NI-SE/P) Síťové rozhraní pro kamery a napájení přes Ethernet. DS-7600NI-V DS-7600NI-VP Pos. Položka Popis 1 Hlavní vypínač Zapnutí a vypnutí přístroje. 2 Síťové rozhraní LAN Konektor pro LAN (Local Area Network). 3 Vstup Audio RCA konektor pro vstup hlasového hovoru 4 GND Uzemnění (je třeba připojit před zapnutím NVR). 5 Výstup Audio RCA konektor pro audio výstup 6 Rozhraní HDMI Výstupní konektor videa HDMI. 7 Výstup VGA DB9 konektor pro výstup VGA. Výstup pro místní zobrazení videa a menu. 8 Napájení Napájení 100~240VAC 9 Rozhraní USB Port USB (Universal Serial Bus) pro připojení dalších zařízení jako jsou USB myš a USB hard disk (HDD). Síťová rozhranís funkcí 10 PoE (pro DS-7600NI-VP) Síťové rozhraní pro kamery a napájení přes Ethernet. 7

9 Specifikace Specifikace DS-7600NI-SE Model DS-7604NI-SE DS-7608NI-SE DS-7616NI-SE Vstup Video/Audio Šířka pásma Výstup Video/Audio Vstup IP video 4-ch 8-ch 16-ch Vstup dvojcestné audio Vstupní pásma šířka Výstupní šířka pásma Rozlišení dekódování Výstup HDMI/VGA CVBS Výstup Audio 1-ch, RCA (2.0 Vp-p, 1kΩ) 20Mbps 40Mbps 80Mbps 40Mbps 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/ 2CIF/CIF/QCIF 1-ch, rozlišení: P /60Hz, /60Hz, /60Hz, /60Hz, /60Hz 1-ch, BNC (1.0 Vp-p, 75 Ω) Rozlišení: (PAL); (NTSC) (volitelné) 1-ch, RCA (Linear, 1kΩ). Hard disk Rozlišení přehrávání Synchronní přehrávání SATA Kapacita 5MP /3MP /1080P /UXGA /720P /VGA /4CIF /DCIF /2CIF /CIF /QCIF 4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 1 SATA rozhraní pro 1 HDD Až 4TB pro každý disk 8-ch 4CIF /4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 2 SATA rozhraní pro 2 HDDs Externí rozhraní Síťové rozhraní Seriové rozhraní USB rozhraní 2 USB RJ /100 /1000 Mbps autoadaptivní rozhraní Ethernet 1 RS-485 rozhraní half-duplex Vstup/výstup Poplach Napájení 4/1 (volitelné) 12V DC Ostatní Příkon Pracovní teplota Pracovní vlhkost Rám Rozměry (š h v) 10 W (bez hard disku) -10 ºC ~ +55 ºC (14 ºF ~ 131 ºF) 10 % ~ 90 % Samostatný rám 1U (chassis) mm ( palců) 19-palcový rám 1U pro montáž do stojanu mm ( palců) 8

10 Váha 2 kg (4.4 lb) (bez hard disku) Specifikace DS-7600NI-SE/N Model DS-7604NI-SE/N DS-7608NI-SE/N DS-7616NI-SE/N Vstup Video/Audio Šířka pásma Výstup Video/Audio Vstup IP video 4-ch 8-ch 16-ch Vstup dvojcestné audio Vstupní šířka pásma Výstupní šířka pásma Rozlišení záznamu Výstup HDMI/VGA CVBS Výstup Audio 1-ch, RCA (2.0 Vp-p, 1kΩ) 20Mbps 40Mbps 80Mbps 40Mbps 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF 1-ch, rozlišení: P /60Hz, /60Hz, /60Hz, /60Hz, /60Hz 1-ch, BNC (1.0 Vp-p, 75 Ω) Resolution: (PAL); (NTSC) (optional) 1-ch, RCA (Linear, 1kΩ) Rozlišení přehrávání Synchronní přehrávání 5MP /3MP /1080P /UXGA /720P /VGA /4CIF /DCIF /2CIF /CIF /QCIF 4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 8-ch 4CIF /4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP Hard disk SATA Rozhraní 1 SATA Rozhraní 2 SATA Kapacita Až 4TB pro každý disk Externí rozhraní Síťové rozhraní Sériové rozhraní Rozhraní 1 RJ /100 /1000 Mbps auto-adaptivní Ethernet 4 rozhraní nezávislý 10 /100 Mbps Ethernet (pro vestavěný switch) Rozhraní 1 RS-485 half-duplex 8 rozhraní nezávislý 10 /100 Mbps Ethernet (pro vestavěný switch) Rozhraní USB 2 USB 2.0 Ostatní Poplach vstup/výstup Napájení Příkon Pracovní teplota Pracovní vlhkost Rám Rozměry (š h v) Váha 4/1 (volitelné) 12 VDC 15 W (bez hard disku) -10 ºC ~ +55 ºC (14 ºF ~ 131 ºF) 10 % ~ 90 % Samostatný rám 1U (chassis) mm ( palců) 2 Kg (4.4 lb) ( bez hard disku) 19-palcový rám 1U pro montáž do stojanu mm ( palců) 9

11 Specifikace DS-7600NI-SE/P Model DS-7604NI-SE/P DS-7608NI-SE/P DS-7616NI-SE/P Vstup Video/Audio Šířka pásma Výstup Video/Audio Vstup IP video 4-ch 8-ch 16-ch Vstup dvojcestné audio Vstupní pásma šířka Výstupní šířka pásma Rozlišení dekódování Výstup HDMI/VGA CVBS Vstup Audio 1-ch, RCA (2.0 Vp-p, 1kΩ) 20Mbps 40Mbps 80Mbps 40Mbps 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF 1-ch, resolution: P /60Hz, /60Hz, /60Hz, /60Hz, /60Hz 1-ch, BNC (1.0 Vp-p, 75 Ω) Resolution: (PAL); (NTSC) (volitelné) 1-ch, RCA (Linear, 1kΩ) Hard disk Rozlišení přehrávání Synchronní přehrávání SATA Kapacita 5MP /3MP /1080P /UXGA /720P /VGA /4CIF /DCIF /2CIF /CIF /QCIF 4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 2 SATA rozhraní pro 2 HDDs Až 4TB pro každý disk 8-ch 4CIF /4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP Externí rozhraní Síťové rozhraní Sériové rozhraní Rozhraní 1 RJ /100 /1000 Mbps auto-adaptivní Ethernet 4 nezávislá rozhraní 10 /100 Mbps PoE Ethernet Rozhraní 1 RS-485 half-duplex Rozhraní USB 2 USB 2.0 Poplach vstup/výstup Napájení 4/1 (volitelné) 100~240VAC, 47~63Hz, 3A Ostatní Příkon Pracovní teplota Pracovní vlhkost Rám Rozměry (š h v) 15 W (bez hard disku) -10 ºC ~ +55 ºC (14 ºF ~ 131 ºF) 10 % ~ 90 % 19-palcový rám 1U pro montáž do stojanu mm ( palců) 10

12 Váha 2 Kg (4.4 lb) ( bez hard disku) Specifikace DS-7600NI-V Model DS-7604NI-V DS-7608NI-V DS-7616NI-V Vstup Video/Audio Šířka pásma Výstup Video/Audio Vstup IP video 4-ch 8-ch 16-ch Vstup dvojcestné audio Vstupní pásma Výstupní pásma Rozlišení dekódování Výstup HDMI/VGA Výstup Audio šířka šířka 1-ch, RCA (2.0 Vp-p, 1kΩ) 20Mbps 40Mbps 80Mbps 40Mbps 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF 1-ch, rozlišení: P /60Hz, /60Hz, /60Hz, /60Hz, /60Hz 1-ch, RCA (Linear, 1kΩ) Hard disk Rozlišení přehrávání Synchronní přehrávání SATA Kapacita 5MP /3MP /1080P /UXGA /720P /VGA /4CIF /DCIF /2CIF /CIF /QCIF 4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 2 SATA rozhraní pro 2 HDDs Až 4TB pro každý disk 8-ch 4CIF /4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP Externí rozhraní Síťové rozhraní Sériové rozhraní Rozhraní 1 RJ /100 /1000 Mbps auto-adaptivní Ethernet Rozhraní 1 RS-485 half-duplex USB rozhraní 2 USB 2.0 Napájení 12V DC Příkon 10 W (bez hard disku) Pracovní teplota -10 ºC ~ +55 ºC (14 ºF ~ 131 ºF) Ostatní Pracovní vlhkost 10 % ~ 90 % Rám Rozměry (š h v) Váha Vertikální rám (chassis) mm ( palců) 2 Kg (4.4 lb) ( bez hard disku) 11

13 Specifikace DS-7600NI-VP Model DS-7604NI-VP DS-7608NI-VP DS-7616NI-VP Vstup Video/Audio Šířka pásma Výstup Video/Audio Vstup IP video 4-ch 8-ch 16-ch Vstup dvojcestné audio Vstupní pásma Rozlišení dekódování Výstup HDMI/VGA šířka Výstup Audio 1-ch, RCA (2.0 Vp-p, 1kΩ) 20Mbps 40Mbps 80Mbps 5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF 1-ch, rozlišení: P /60Hz, /60Hz, /60Hz, /60Hz, /60Hz 1-ch, RCA (Linear, 1kΩ) Hard disk Rozlišení přehrávání Synchronní přehrávání SATA Kapacita 5MP /3MP /1080P /UXGA /720P /VGA /4CIF /DCIF /2CIF /CIF /QCIF 4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP 2 SATA rozhraní pro 2 HDD Až 4TB pro každý disk 8-ch 4CIF /4-ch, 720P / 2-ch, 1080P / 1-ch, 5MP Externí rozhraní Síťové rozhraní Sériové rozhraní 1 RJ /100 /1000 Mbps self-adaptive Ethernet interface 4 independent 10 /100 Mbps PoE Ethernet interfaces Rozhraní 1 RS-485 half-duplex USB rozhraní 2 USB 2.0 Napájení 100~240VAC, 47~63Hz, 3A Ostatní Příkon Pracovní teplota Pracovní vlhkost Rám Rozměry (š h v) Váha 15 W (bez hard disku) -10 ºC ~ +55 ºC (14 ºF ~ 131 ºF) 10 % ~ 90 % Vertikální rám (chassis) mm ( palců) 2 Kg (4.4 lb) (bez hard disku) 12

14 Tabulka pro výpočet kapacity HDD pro daný záznam Následující tabulka ukazuje odhadované hodnoty kapacity pro uložení záznamu jednoho kanálu po dobu jedné hodiny při dané rychlosti přenosu. Rychlost přenosu Bit Rate 96K 128K 160K 192K 224K 256K 320K 384K 448K 512K 640K 768K 896K 1024K 1280K 1536K 1792K 2048K Kapacita uložení 42M 56M 70M 84M 98M 112M 140M 168M 196M 225M 281M 337M 393M 450M 562M 675M 787M 900M Poznámka: Uváděné hodnoty kapacity uložení jsou orientační. Kapacita uložení je stanovena vzorcem a skutečné hodnoty se mohou poněkud lišit. 13

15 Ovládání menu Struktura menu Spuštění a vypnutí Pro prodloužení životnosti NVR je důležitý řádný postup při spouštění a vypínání. Spuštění NVR: 1. Zkontrolujte, zda je napájecí kabel zapojen v elektrické zásuvce. Pro toto zařízení se VELMI doporučuje použití UPS (Uninterruptible Power Supply). LED indikátor napájení na čelním panelu by měl svítit červeně, což znamená, že je napájení připojeno. 2. Pro spouštění NVR zapněte síťový vypínač na čelním panelu. Vypnutí NVR: 1. Vstupte do menu vypnutí - Shutdown. Menu > Shutdown Menu vypnutí - Shutdown 2. Zvolte tlačítko vypnout - Shutdown. 3. Klikněte na tlačítko Yes. 4. Když se objeví upozornění pro vypnutí, vypněte síťový vypínač. 14

16 Použití průvodce startu - Wizard Po najetí NVR se spustí průvodce nastavení - Setup Wizard, viz Obr. dole. Rozhraní průvodce startu - Start Wizard Otevření průvodce nastavení - Setup Wizard: 1. Průvodce nastavení - Setup Wizard Vás může provést některými důležitými nastaveními NVR. Pokud v tomto okamžiku nechcete průvodce použít, klikněte na tlačítko Cancel. Také můžete zvolit použít průvodce příště, pokud ponecháte aktivační rámeček Start wizard when NVR starts? označený. 2. V okně průvodce Wizard klikněte na tlačítko další Next, program přejde do okna přihlášení - Login. Okno přihlášení - Login 3. Zadejte heslo administrátora, defaultně je to Pro změnu hesla administrátora zatrhněte aktivační rámeček nového hesla - New Admin Password. Zadejte nové heslo a potvrďte jej v příslušném poli. 5. Pro přechod do okna nastavení data a času klikněte na tlačítko další - Next. 15

17 Nastavení data a času 6. Po nastavení času klikněte na tlačítko další - Next; tím se přejde zpět do okna průvodce nastavení sítě - Wizard. DS-7600NI-SE a DS-7600NI-V DS-7600NI-SE/N, DS-7600NI-SE/P a DS-7600NI-VP Konfigurace sítě 16

18 Poznámka: Pro DS-7600NI-SE/N, DS-7600NI-SE/P a DS-7600NI-VP series NVR, je třeba nakonfigurovat interní adresu NIC IPv4 pro všechny kamery připojené na síťové rozhraní PoE nebo vestavěný switch NVR. 7. Po nastavení parametrů sítě klikněte na tlačítko další Next, čímž přejdete do okna správy - HDD Management. Správa HDD 8. Pro inicializaci HDD klikněte na tlačítko Init. Inicializace odstraní veškerá data uložená na HDD. 9. Klikněte na tlačítko další - Next. Tím přejdete do rozhraní přidání kamery - Adding IP Camera. 10. Pro vyhledání online IP kamery klikněte na tlačítko hledat - Search. Zvolte IP kameru, která se má přidat, a klikněte na tlačítko přidat - Add. Vyhledávání IP kamer 11. Klikněte na tlačítko další - Next. Proveďte konfiguraci záznamu pro vyhledané IP kamery. 17

19 Nastavení záznamu 12. Pro kopírování nastavení do dalších kanálů klikněte na kopírovat - Copy. Kopírování nastavení záznamu 13. Pro dokončení průvodce nastavení klikněte na OK. Živý náhled Pro indikaci různého stavu kamer jsou na obrazovce v režimu živého náhledu - Live View následující ikony: Ikony živého náhledu V režimu živého náhledu jsou v pravém horním rohu obrazovky pro každý kanál ikony, které ukazují stav záznamu a poplachu v kanálu, takže lze případný problém rychle rozpoznat. Poplach (ztráta videa, neoprávněný zásah, detekce pohybu nebo poplach senzoru). Záznam (manuální záznam, rozvrh záznamu, detekce pohybu nebo záznam spuštěný poplachem) Poplach & záznam 18

20 Přidání a konfigurace IP kamer Pro aktivaci živého náhledu a funkce záznamu je třeba přidat a nakonfigurovat online IP kamery. Přidání IP kamer Vyhledat a přidat IP kamery lze pomocí průvodce, nebo následujícím postupem. Kroky: 1. Vstupte do rozhraní správy kamer - Camera Management. Menu> Camera> Camera Hlavní menu 2. Přidání online kamer se stejným segmentem sítě: 1) Pro vyhledání online kamer klikněte na vyhledat - Search. Rozhraní nastavení kamer 2) Zatrhněte aktivační rámeček kamer, které chcete přidat. 3) Pro přidání kamery klikněte na rychlé přidání - Quick Add. 3. Pro přidání dalších IP kamer: 1) Na levé straně rozhraní lze zadat IP adresu, protokol, management port a další informace IP kamery, která se má přidat. 2) Klikněte na přidat kameru - Add. Poznámka: Pokud zatrhnete aktivační rámeček synchronizace IP kamery - Synchronize IP Camera, 19

21 pak se pro IP kameru aktivuje defaultní nastavení NVR. Konfigurace základních parametrů IP kamer Po přidání IP kamer se uvedou základní informace kamery v seznamu; základní nastavení IP kamer lze konfigurovat: Kroky: 1. Pro editaci parametrů klikněte na ikonu ; editovat lze IP adresu, protokol a další parametry. Editace parametrů 2. Pro uložení nastavení klikněte na Apply a pro odchod z rozhraní editace klikněte na OK. Editace více parametrů: 1. Klikněte na ikonu pokročilého nastavení - Advance Set. Síťová konfigurace kamery 2. Lze editovat informace sítě a heslo kamery. 3. Pro uložení nastavení klikněte na Apply a pro odchod z rozhraní editace klikněte na OK. Význam ikon: Editace základních parametrů kamery Vymazání IP kamery Vstup do živého zobrazení kamery 20

22 Ovládání PTZ Pro nastavení parametrů PTZ postupujte dle níže uvedeného návodu. Konfiguraci PTZ parametrů je třeba provést před nastavením PTZ kamery. Před spuštěním se ujistěte, že PTZ a NVR jsou řádně propojeny přes rozhraní RS-485. Nastavení PTZ Kroky: 1. Vstupte do rozhraní nastavení PTZ Settings. Menu >Camera> PTZ Rozhraní nastavení kamery 2. Vedle označení Camera zvolte kamery pro nastavení PTZ. 3. Zadejte parametry PTZ kamery. Poznámka: Všechny parametry musí být přesně stejné jako parametry PTZ kamery. 4. Pokud chcete nastavit stejnou konfiguraci pro další PTZ kamery klikněte na kopírovat - Copy. 5. Pro uložení a odchod z rozhraní klikněte na tlačítko aplikovat - Apply. Ovládání PTZ Pro vstup do nástrojové lišty PTZ lze v režimu živého náhledu - Live View stisknout tlačítko ovládání PTZ - PTZ Control na předním panelu nebo na dálkovém ovládání nebo zvolit ikonu PTZ Control. Ovládací lišta PTZ Popis ikon nástrojové lišty PTZ Ikona Popis Ikona Popis Ikona Popis 21

23 Ikona Popis Ikona Popis Ikona Popis Směrová tlačítka a tlačítko auto-cycle Rychlost pohybu PTZ 3D-Zoom Zoom+, Ostření+, Clona+ Zap/vyp světla Cetralizace obrazu Zoom-, Ostření-, Clona- Zap/vyp stěrače Preset Patrola Paterna Menu Předchozí položka Další položka Start paterna/patrola Zastavení pohybu paterny nebo patroly Minimalizace okna Exit Přehrávání Přehrávání souborů záznamů určitého kanálů v menu živého záznamu. Podporováno je přepínání kanálů. Rychlé přehrávání podle kanálu V živém náhledu zvolte myší kanál a klikněte na tlačítko v operačním menu. Poznámka: Přehrávat lze pouze soubory záznamů, které byly v tomto kanálu zaznamenány během posledních pěti minut. Rozhraní rychlého přehrávání Celodenní přehrávání podle kanálu Kroky: 1. Vstupte do menu celodenního přehrávání - All-day Playback. Myš: v režimu živého náhledu klikněte na kanál a v menu zvolte celodenní přehrávání - All-day Playback. 22

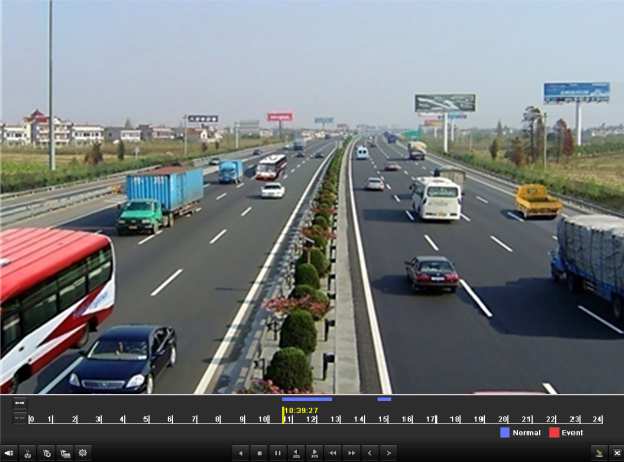

24 Menu po kliknutí pravým tlačítkem v živém náhledu Ve vícenásobném živém náhledu se budou přehrávat soubory záznamů horního levého kanálu (není maskován). 2. Správa přehrávání. Pro ovládání procesu přehrávání lze použít nástrojovou lištu v dolní části rozhraní přehrávání. Rozhraní celodenního přehrávání - All-day Playback Při pohybu myší napravo v rozhraní přehrávání se objeví menu kanálu a časového výběru. Klikněte na kanál nebo na kanály, pokud chcete přehrávání přepnout na jiný kanál, nebo na současné přehrávání více kanálů. 23

25 Rozhraní celodenního přehrávání se seznamem kanálů Zálohování Soubory záznamů lze zálohovat na různých zařízeních, např. USB flash, USB HDD nebo vypalovačky DVD. Kroky: 1. Vstupte do rozhraní exportu videa - Video Export. Zvolte kanály, které chcete zálohovat, a klikněte na tlačítko hledat - Search. Rozhraní rychlý export - Quick Export 2. Pro spuštění exportu vstupte do rozhraní Export, zvolte zařízení pro zálohování a stiskněte tlačítko Export. Rychlý export s použitím USB1-1 24

26 3. Kontrola výsledků zálohování. Zvolte soubor záznamu v rozhraní Export a pro jeho kontrolu stiskněte tlačítko. Kontrola výsledků rychlého exportu přes USB
