ODLUČOVAČE AQUAFIX ŽELEZOBETONOVÉ ODLUČOVAČE ROPNÝCH LÁTEK

Transkript

1 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX ŽELEZOBETONOVÉ ODLUČOVAČE ROPNÝCH LÁTEK

2 PŘEDNOSTI: vodonepropustný žeezobeton vysoká únosnost snadná údržba

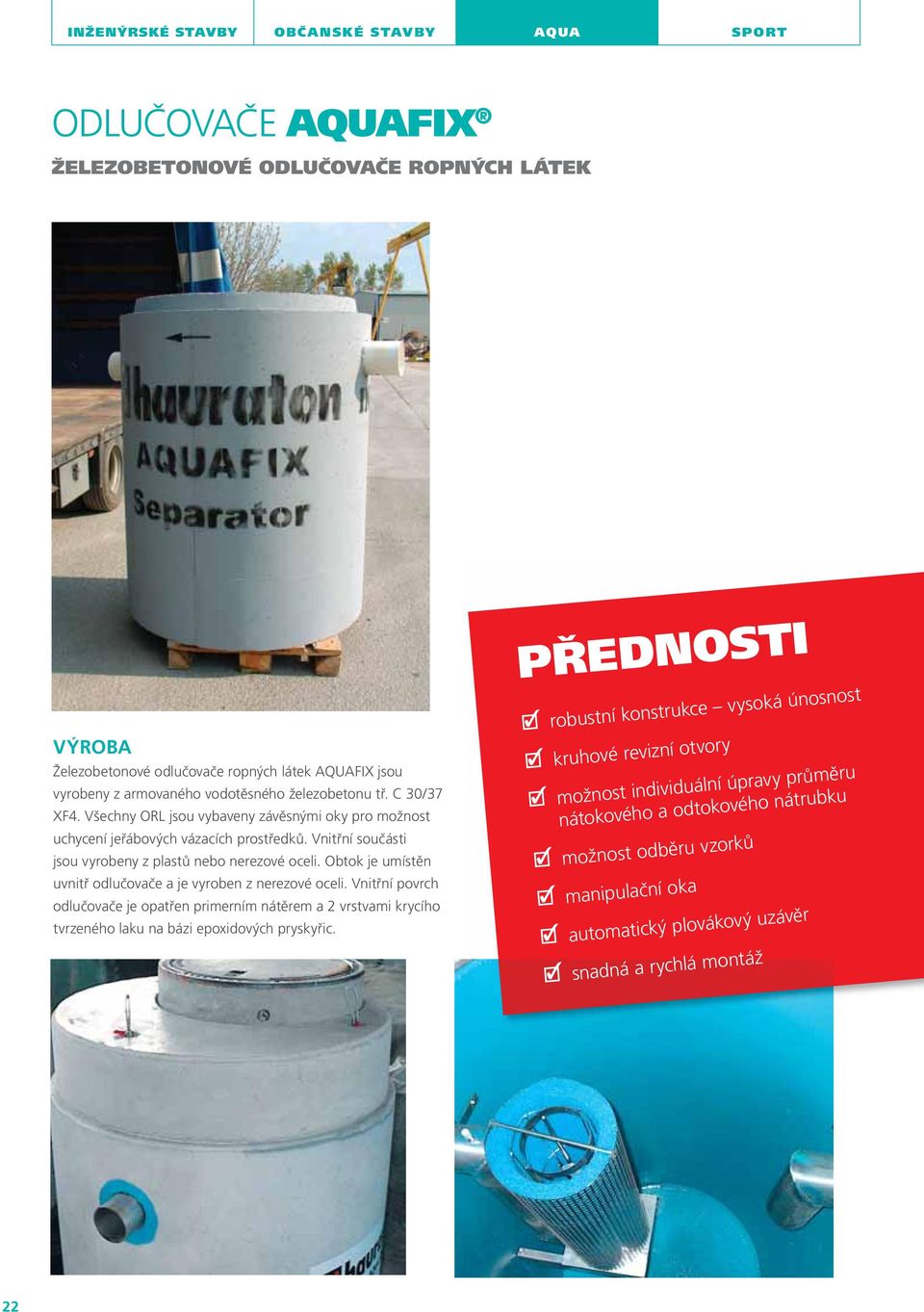

3 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX ŽELEZOBETONOVÉ ODLUČOVAČE ROPNÝCH LÁTEK VÝROBA Žeezobetonové odučovače ropných átek AQUAFIX jsou vyrobeny z armovaného vodotěsného žeezobetonu tř. C 30/37 XF4. Všechny jsou vybaveny závěsnými oky pro možnost uchycení jeřábových vázacích prostředků. Vnitřní součásti jsou vyrobeny z pastů nebo nerezové ocei. Obtok je umístěn uvnitř odučovače a je vyroben z nerezové ocei. Vnitřní povrch odučovače je opatřen primerním nátěrem a 2 vrstvami krycího tvrzeného aku na bázi epoxidových pryskyřic. PŘEDNOSTI robustní konstrukce vysoká únosnost kruhové revizní otvory možnost individuání úpravy u nátokového a odtokového nátrubku možnost odběru vzorků manipuační oka automatický povákový uzávěr snadná a rychá montáž 22

4 PŘEHLED ŽELEZOBETONOVÝCH ODLUČOVAČŮ ROPNÝCH LÁTEK ŽELEZOBETONOVÉ ODLUČOVAČE ROPNÝCH LÁTEK Označení Koncentrace NEL na odtoku Kapacita Max. kapacita při použití obtoku Kaová jímka Automatický povákový uzávěr Koaescenční fitr Obtok K < 1 mg/ 3 50 SK < 1 mg/ 4 50 KBP < 1 mg/ SKBP < 1 mg/ Poznámka: Žeezobetonové odučovače ropných átek odpovídají tř. I de ČSN EN a ČSN EN V souadu s aktuaizovanou ČSN č ze odučovače ropných átek ve vyjímečných a odůvodněných případech (s ohedem na ekonomickou i ekoogickou náročnost) dopnit sorpčím stupněm. Takto konstruovaný odučovač odpovídá tř. Is de ČSN Koncentrace < 1 mg NEL/ je garantována pro vstupní znečištění < 1000 mg NEL/ a měrnou ropných átek 0,85 g/cm 3 KBP, SKBP koncentrace NEL na odtoku je garantována pro koaescenční částí odučovače. Pro návrh odučovačů dosahujících koncentraci na odtoku < 0,5 (0,2) mg NEL/ kontaktujte prosím pracovníky firmy HAURATON. KALOVÁ JÍMKA Označení S ŽELEZOBETONOVÉ ODLUČOVAČE ROPNÝCH LÁTEK K x SK x/y KBP x SKBP x/y Objem jímky koaescenční odučovač ropných átek koaescenční odučovač ropných átek s kaovou jímkou koaescenční odučovač ropných átek s obtokem koaescenční odučovač ropných átek s kaovou jímkou a obtokem OCELOVÉ ŽELEZOBETONOVÉ POLYETYLÉNOVÉ ZNAČENÍ ODLUČOVAČŮ x = kapacita odučovače v, S = kaová jímka K = koaescenční odučovač BP = obtok TYPY NÁDRŽÍ y = kaové jímky např. 10/2500 = odučovač kapacity 10 s kaovou jímkou o u 2500 POLYPROPYLÉNOVÉ ODLUČOVAČE TUKŮ A ŠKROBŮ NEUTRALIZÁTORY 23

5 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX AQUAFIX - K žeezobetonový koaescenční odučovač Typ Qk koaesc. části Q max. Vs Da vnější Di vnitřní DN přítok/odtok Hz nátoku Ha odtoku H G nejtěžšího díu GG typ objednací nádrže číso K A C K A C K A C K A C K B C K B C K B C 24

6 AQUAFIX - SK žeezobetonový koaescenční odučovač s kaovou jímkou OCELOVÉ POLYPROPYLÉNOVÉ POLYETYLÉNOVÉ ŽELEZOBETONOVÉ Typ Qk koaesc. části Q max. Vo ka. jímky Vs Da vnější Di vnitřní DN přítok/ odtok Hz nátoku Ha odtoku H G nejtěžšího díu GG typ objednací nádrže číso SK 4/ A C SK 10/ A C SK 10/ A C SK 10/ A C SK 15/ B C SK 15/ B C SK 15/ B C SK 20/ B C SK 20/ B C SK 30/ B C SK 40/ B C SK 50/ B C ODLUČOVAČE TUKŮ A ŠKROBŮ NEUTRALIZÁTORY 25

7 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX AQUAFIX - KBP žeezobetonový koaescenční odučovač s obtokem Typ Qk koaesc. části Q max. Vo ka. jímky Vs Da vnější Di vnitřní DN přítok /odtok Hz nátoku Ha odtoku H G nejtěžšího díu GG typ nádrže objednací číso KBP 20/ B C KBP 40/ B C KBP 60/ B C 26

8 AQUAFIX - SKBP žeezobetonový koaescenční odučovač s kaovou jímkou a obtokem ODLUČOVAČE TUKŮ A ŠKROBŮ NEUTRALIZÁTORY POLYPROPYLÉNOVÉ POLYETYLÉNOVÉ OCELOVÉ ŽELEZOBETONOVÉ Typ Qk koaesc. části Q max. Vo ka. jímky Vs Da vnější Di vnitřní DN přítok/ odtok Hz nátoku Ha odtoku H G nejtěžšího díu GG typ nádrže objednací číso SKBP 10/ B C SKBP 15/ B C 27

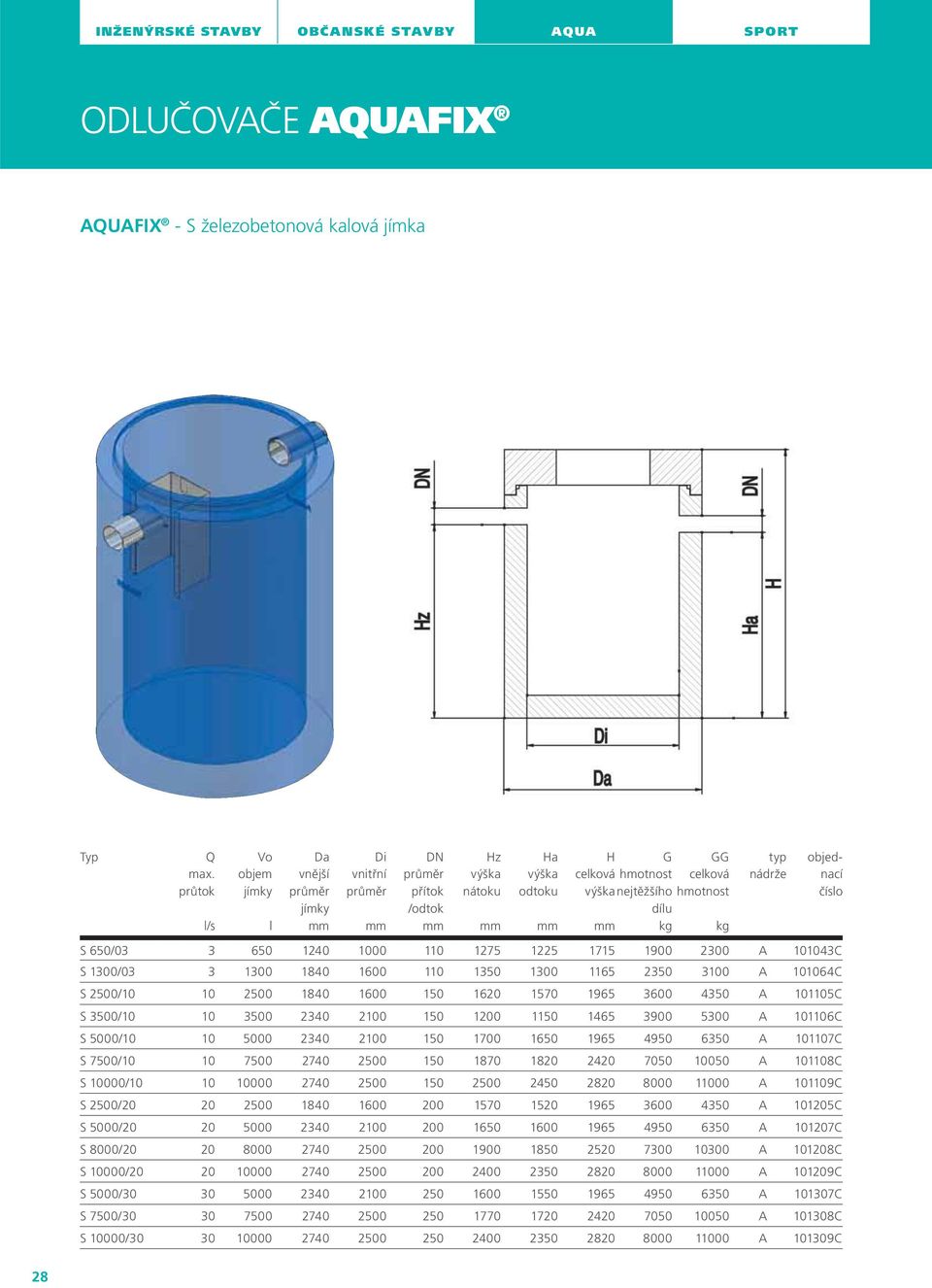

9 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX AQUAFIX - S žeezobetonová kaová jímka Typ Q max. Vo jímky Da vnější jímky Di vnitřní DN přítok /odtok Hz nátoku Ha odtoku H G nejtěžšího díu GG typ nádrže objednací číso S 650/ A C S 1300/ A C S 2500/ A C S 3500/ A C S 5000/ A C S 7500/ A C S 10000/ A C S 2500/ A C S 5000/ A C S 8000/ A C S 10000/ A C S 5000/ A C S 7500/ A C S 10000/ A C 28

10 REFERENCE OCELOVÉ LESS Čásav ODLUČOVAČE TUKŮ A ŠKROBŮ NEUTRALIZÁTORY POLYETYLÉNOVÉ ŽELEZOBETONOVÉ POLYPROPYLÉNOVÉ LESS Čásav MODEL OBALY Opava 29

11 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT ODLUČOVAČE AQUAFIX NÁVOD K INSTALACI A ÚDRŽBĚ NÁVOD K INSTALACI 1. Po dodání odučovače na stavbu je nutné doručený odučovač důkadně prohédnout a zkontroovat. Event. poškození konstrukce odučovače je nutné poznamenat do dodacího istu. Na pozdější rekamace nebude brán zřete. 2. Při manipuaci s odučovačem, při jeho skádání z dopravního prostředku, transportu na staveništi a ukádání do stavební jámy je třeba dbát, aby nedošo k jeho poškození jeřábnickými úvazy. Minimání déka jednoho jeřábnického úvazu musí být rovna dvojnásobku u jímky. 3. Odučovač se umísťuje do nezátopových obastí. Odpadní vody z kanaizace na kterou je napojen se nesmí vzdouvat zpět do odučovače. Odučovač by mě být umístěn co nejbíže zdroji znečištění, na dopravně dobře přístupném místě (možnost čištění sacím vozem apod.). Přítokové a odtokové potrubí nesmí být takové. V těsné bízkosti před a za odučovačem by neměy být směrové omy kanaizace. 4. Odučovač se v návaznosti na místní podmínky uoží do vodorovné poohy do pískového nebo štěrkového ože toušťky 10 cm. V případě nekonsoidovaných zemin se odučovač uoží na betonovou podkadní desku. Rozměry desky, stupeň armování a zabezpečení svahů stavební jámy určí de místních podmínek projektant. 5. Pozor na správnou orientaci odučovače. Směr toku vody je vyznačen na těese odučovače. 6. Napojí se přítokové a odtokové potrubí. Na zakázku je možné odtokový a nátokový nátrubek přizpůsobit rozměrům přísušných kanaizačních vedení. Spoje se utěsní běžnými těsnícími způsoby (O kroužek, tme apod.). 7. Na odučovač se usadí zákrytová žeezobetonová deska. Spára se utěsní vhodným tmeem nebo jemnou cementovou matou. 8. Odučovač se vyčistí od případných napadaných nečistot a napní čistou vodou. 9. Během transportu je povák připevněn montážním drátem v jeho horní pooze. Tento drát se musí před uvedením pováku do provozu odstranit. 10. Při pnění odučovače čistou vodou je třeba ručně zdvihnout povák uzávěru a poožit ho na hadinu až tehdy, bude-i moci na hadině voně pavat. 11. Provede se obsyp jemnozrnným materiáem za průběžného hutnění. 12. Vybudují se vstupní šachty, provede se jejich obsyp a zhutnění. Vstupní šachty ze vybudovat ze žeezobetonových skruží nebo je možno použít tubusu mutifunkčních šachet DRAINFIX SD Na vstupní šachty se osadí přísušné pokopy s rámy a provede se úprava okoního terénu (osetí travou, zadáždění, konstrukce vozovky apod.). 14. Komunikaci nad žeezobetonovým odučovačem je možné bez daších opatření přejíždět těžkou nákadní dopravou. 15. Tyto stavební návody jsou průběžně v souadu s technickým pokrokem aktuaizovány. Aktuaizací pozbývají starší verze patnost. U firmy Hauraton si prosím ověřte patnost aktuání verze. 30

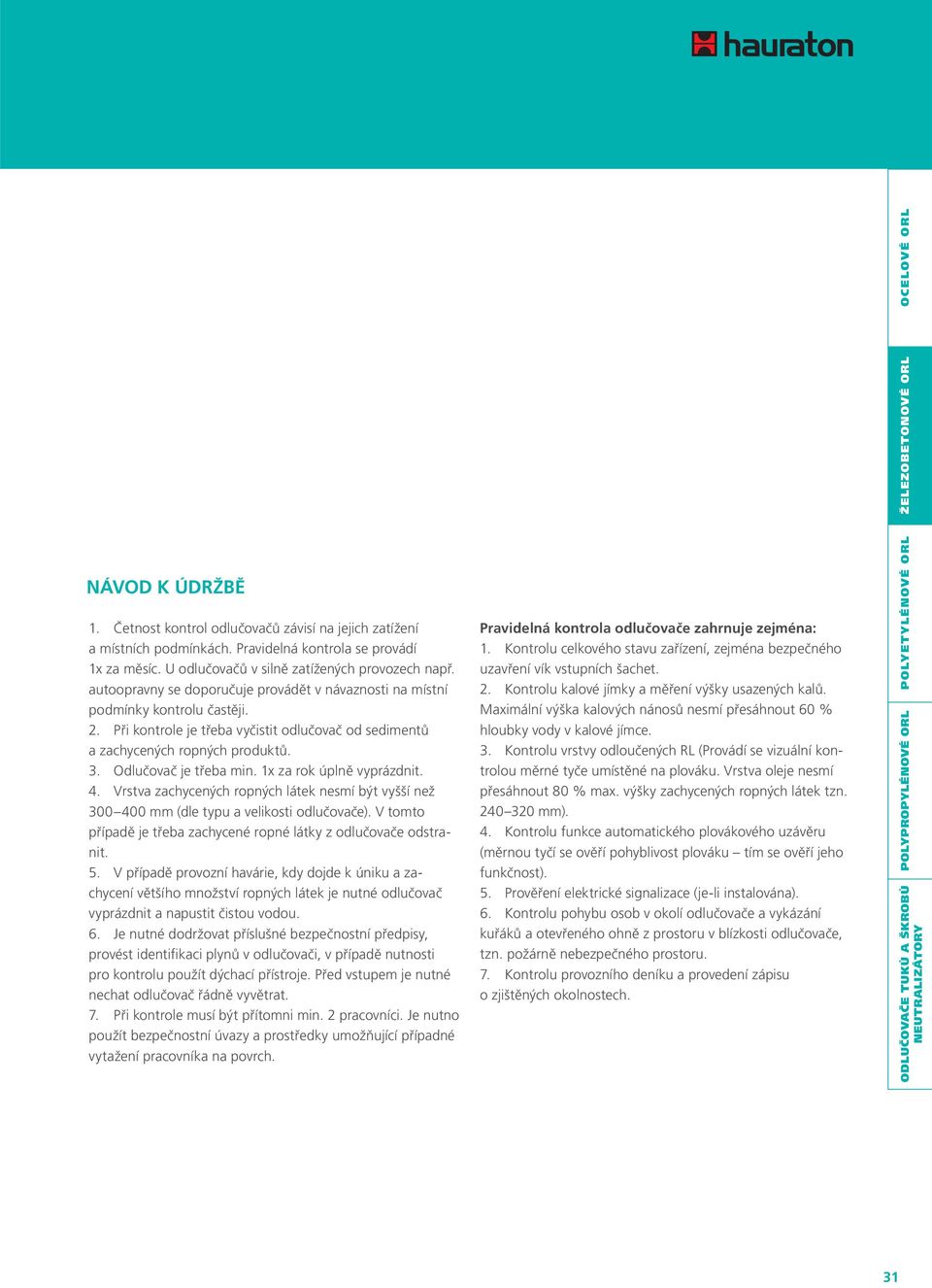

12 ŽELEZOBETONOVÉ NÁVOD K ÚDRŽBĚ 1. Četnost kontro odučovačů závisí na jejich zatížení a místních podmínkách. Pravidená kontroa se provádí 1x za měsíc. U odučovačů v sině zatížených provozech např. autoopravny se doporučuje provádět v návaznosti na místní podmínky kontrou častěji. 2. Při kontroe je třeba vyčistit odučovač od sedimentů a zachycených ropných produktů. 3. Odučovač je třeba min. 1x za rok úpně vyprázdnit. 4. Vrstva zachycených ropných átek nesmí být vyšší než (de typu a veikosti odučovače). V tomto případě je třeba zachycené ropné átky z odučovače odstranit. 5. V případě provozní havárie, kdy dojde k úniku a zachycení většího množství ropných átek je nutné odučovač vyprázdnit a napustit čistou vodou. 6. Je nutné dodržovat přísušné bezpečnostní předpisy, provést identifikaci pynů v odučovači, v případě nutnosti pro kontrou použít dýchací přístroje. Před vstupem je nutné nechat odučovač řádně vyvětrat. 7. Při kontroe musí být přítomni min. 2 pracovníci. Je nutno použít bezpečnostní úvazy a prostředky umožňující případné vytažení pracovníka na povrch. Pravidená kontroa odučovače zahrnuje zejména: 1. Kontrou cekového stavu zařízení, zejména bezpečného uzavření vík vstupních šachet. 2. Kontrou kaové jímky a měření výšky usazených kaů. Maximání kaových nánosů nesmí přesáhnout 60 % houbky vody v kaové jímce. 3. Kontrou vrstvy odoučených RL (Provádí se vizuání kontroou měrné tyče umístěné na pováku. Vrstva oeje nesmí přesáhnout 80 % max. výšky zachycených ropných átek tzn ). 4. Kontrou funkce automatického povákového uzávěru (měrnou tyčí se ověří pohybivost pováku tím se ověří jeho funkčnost). 5. Prověření eektrické signaizace (je-i instaována). 6. Kontrou pohybu osob v okoí odučovače a vykázání kuřáků a otevřeného ohně z prostoru v bízkosti odučovače, tzn. požárně nebezpečného prostoru. 7. Kontrou provozního deníku a provedení zápisu o zjištěných okonostech. POLYETYLÉNOVÉ OCELOVÉ POLYPROPYLÉNOVÉ ODLUČOVAČE TUKŮ A ŠKROBŮ NEUTRALIZÁTORY 31

13 INŽENÝRSKÉ STAVBY OBČANSKÉ STAVBY AQUA SPORT VZOROVÉ ULOŽENÍ Zabudování žeezobetonového AQUAFIX Komunikace Revizní šachta Hutněný zásyp Zákad z betonu, písku nebo hutněného štěrku Rostý terén 32
