Vzduchový kompresor JIKOV 4102

Rozměr: px
Začít zobrazení ze stránky:

Download "Vzduchový kompresor JIKOV 4102"

Transkript

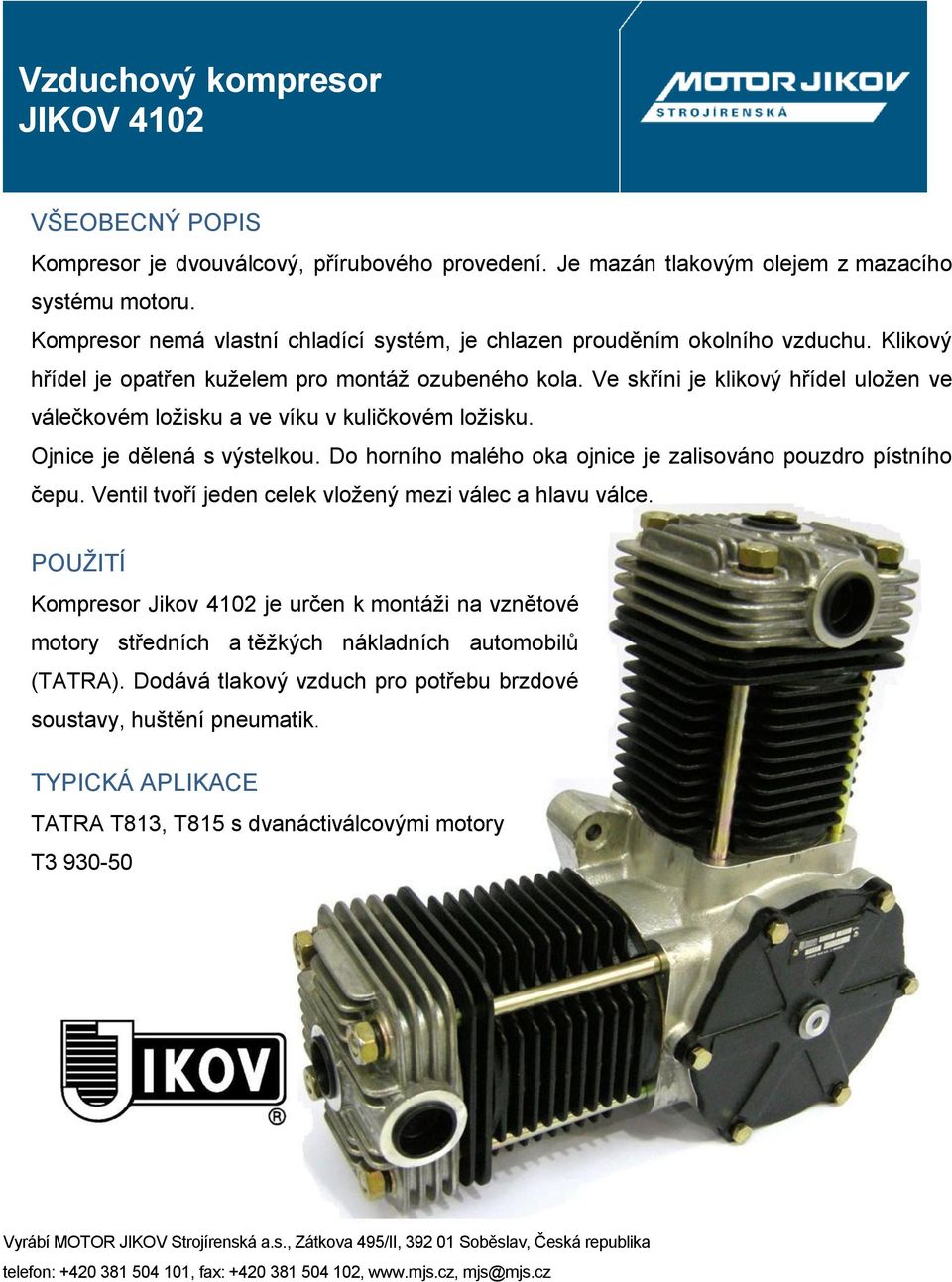

1 Vzduchový kompresor JIKOV 4102 VŠEOBECNÝ POPIS Kompresor je dvouválcový, přírubového provedení. Je mazán tlakovým olejem z mazacího systému motoru. Kompresor nemá vlastní chladící systém, je chlazen prouděním okolního vzduchu. Klikový hřídel je opatřen kuţelem pro montáţ ozubeného kola. Ve skříni je klikový hřídel uloţen ve válečkovém loţisku a ve víku v kuličkovém loţisku. Ojnice je dělená s výstelkou. Do horního malého oka ojnice je zalisováno pouzdro pístního čepu. Ventil tvoří jeden celek vloţený mezi válec a hlavu válce. POUŢITÍ Kompresor Jikov 4102 je určen k montáţi na vznětové motory středních a těţkých nákladních automobilů (TATRA). Dodává tlakový vzduch pro potřebu brzdové soustavy, huštění pneumatik. TYPICKÁ APLIKACE TATRA T813, T815 s dvanáctiválcovými motory T telefon: , fax: , mjs@mjs.cz

2 Vzduchový kompresor JIKOV 4102 TECHNICKÉ ÚDAJE Typ kompresoru 4102 Objednací číslo Číslo výrobku dle JKPOV Počet válců 2 Vrtání válce 80 mm Zdvih pístů 50 mm Zdvihový objem válce 502,4 cm 3 Maximální pracovní otáčky min -1 Provozní otáčky min -1 Provozní tlak 780 kpa Maximální provozní tlak (krátkodobě) 980 kpa Maximální přípustná teplota ve výtlačném hrdle 180 C Výkonnost kompresoru při tlaku 780 kpa a ot. min-1 20 m 3 /h -1 Příkon kompresoru při tlaku 780 kpa a ot. min-1 4,8 kw Mazání mazací systém motoru Provozuschopnost v rozmezí okolních teplot -60 aţ +100 C Smysl otáčení pravý Hmotnost kompresoru bez olejové náplně 16,5 kg ROZMĚROVÝ VÝKRES telefon: , fax: , mjs@mjs.cz

3 Vzduchový kompresor JIKOV 4102 SEZNAM SOUČÁSTÍ telefon: , fax: ,

4 Vzduchový kompresor JIKOV 4102 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Skříň Matice M 22 x 1,5 ČSN EN Závrtný šroub Podloţka 10 ČSN Matice M 10 ČSN EN Ventil Těsnění Těsnění Hřeb 2,6 x 5 ČSN Typový štítek Těsnění Víko skříně Loţisko 6307 Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec Píst - třídění A, B, C Pístní čep Pojistný krouţek 18 ČSN Hlava válce Ochranná zátka Ochranná zátka Těsnění Klikový hřídel Loţisko NJ 306E - C3 ČSN Ojnice Podloţka 10,5 ČSN Pístní krouţek Pístní krouţek 80 x 4,5 ČSN Kryt 1 Počet ks telefon: , fax: , mjs@mjs.cz

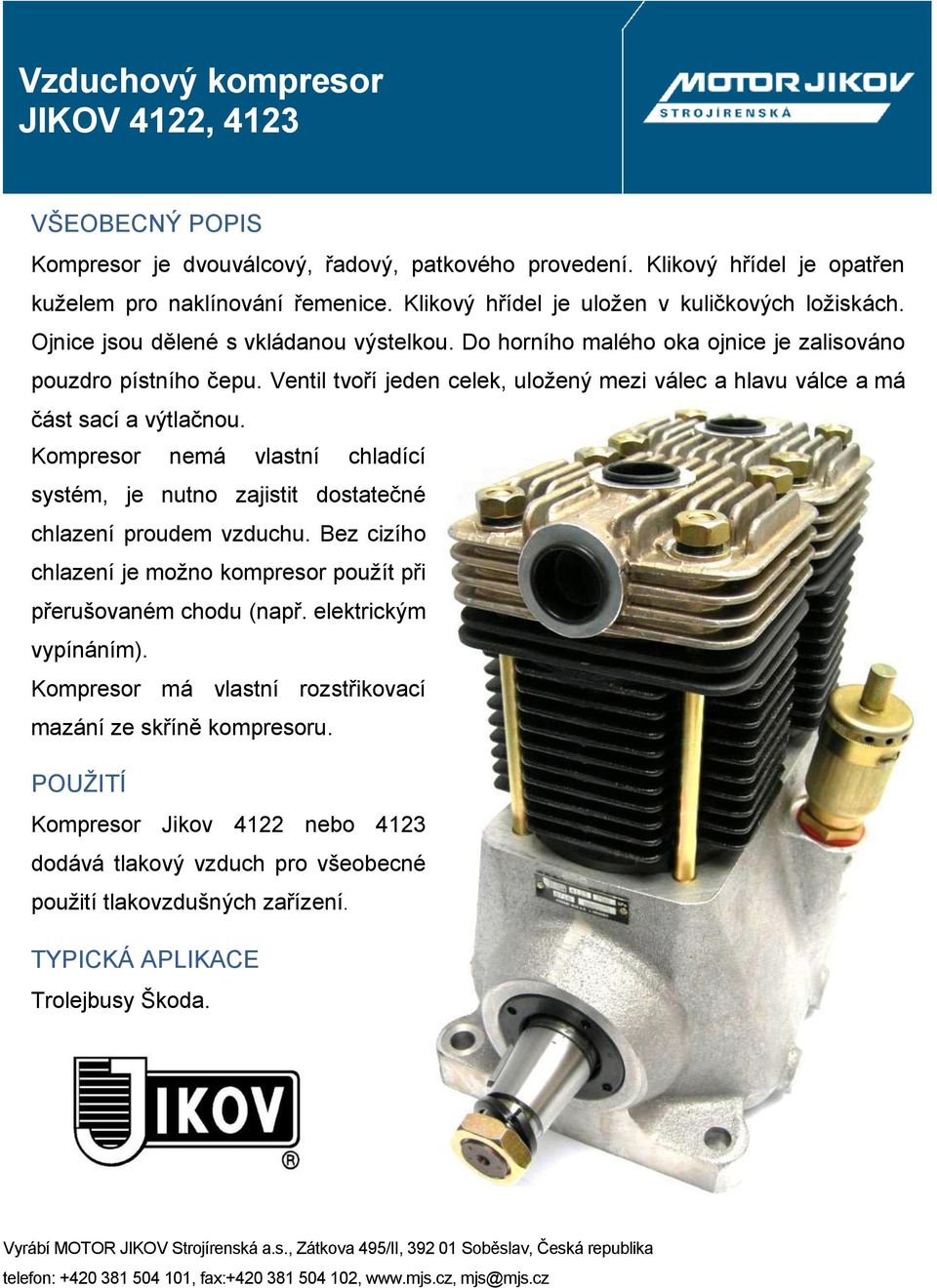

5 Vzduchový kompresor JIKOV 4122, 4123 VŠEOBECNÝ POPIS Kompresor je dvouválcový, řadový, patkového provedení. Klikový hřídel je opatřen kuţelem pro naklínování řemenice. Klikový hřídel je uloţen v kuličkových loţiskách. Ojnice jsou dělené s vkládanou výstelkou. Do horního malého oka ojnice je zalisováno pouzdro pístního čepu. Ventil tvoří jeden celek, uloţený mezi válec a hlavu válce a má část sací a výtlačnou.. Kompresor nemá vlastní chladící systém, je nutno zajistit dostatečné chlazení proudem vzduchu. Bez cizího chlazení je moţno kompresor pouţít při přerušovaném chodu (např. elektrickým vypínáním). Kompresor má vlastní rozstřikovací mazání ze skříně kompresoru. POUŢITÍ Kompresor Jikov 4122 nebo 4123 dodává tlakový vzduch pro všeobecné pouţití tlakovzdušných zařízení. TYPICKÁ APLIKACE Trolejbusy Škoda.

6 Vzduchový kompresor JIKOV 4122, 4123 TECHNICKÉ ÚDAJE Typ kompresoru Objednací číslo Číslo výrobku dle JKPOV Počet válců 2 Vrtání válce 80 mm Zdvih pístů 50 mm Zdvihový objem válce 502,4 cm 3 Maximální pracovní otáčky (krátkodobě) min -1 Provozní tlak 590 nebo 780 kpa Maximální provozní tlak 880 kpa Maximální přípustná teplota ve výtlačném hrdle 180 C Výkonnost kompresoru při tlaku 780 kpa a ot. min-1 16 m 3 /h -1 Příkon kompresoru při tlaku 780 kpa a ot. min-1 2,5 kw Smysl otáčení pravý (viz. vyobrazení) levý (zobrazeno čerchovaně) Hmotnost kompresoru bez olejové náplně 18,5 kg ROZMĚROVÝ VÝKRES

7 Vzduchový kompresor JIKOV 4122, 4123 SEZNAM SOUČÁSTÍ

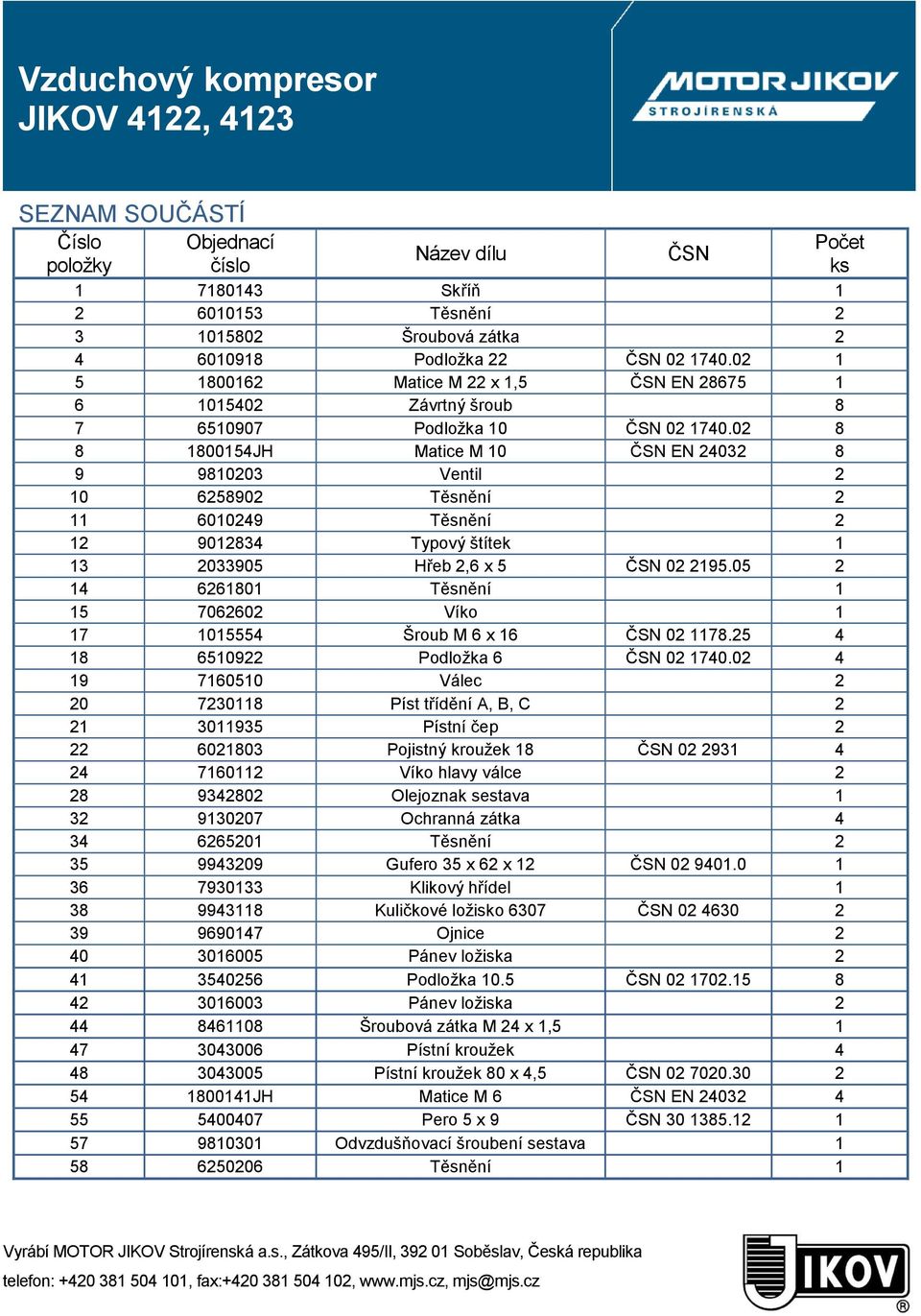

8 Vzduchový kompresor JIKOV 4122, 4123 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Skříň Těsnění Šroubová zátka Podloţka 22 ČSN Matice M 22 x 1,5 ČSN EN Závrtný šroub Podloţka 10 ČSN JH Matice M 10 ČSN EN Ventil Těsnění Těsnění Typový štítek Hřeb 2,6 x 5 ČSN Těsnění Víko Šroub M 6 x 16 ČSN Podloţka 6 ČSN Válec Píst třídění A, B, C Pístní čep Pojistný krouţek 18 ČSN Víko hlavy válce Olejoznak sestava Ochranná zátka Těsnění Gufero 35 x 62 x 12 ČSN Klikový hřídel Kuličkové loţisko 6307 ČSN Ojnice Pánev loţiska Podloţka 10.5 ČSN Pánev loţiska Šroubová zátka M 24 x 1, Pístní krouţek Pístní krouţek 80 x 4,5 ČSN JH Matice M 6 ČSN EN Pero 5 x 9 ČSN Odvzdušňovací šroubení sestava Těsnění 1 Počet ks

9 Vzduchový kompresor JIKOV 4131 VŠEOBECNÝ POPIS U jednoválcového, pístového kompresoru s přírubovým provedením skříně je mazání zajištěno tlakovým olejem, který je přiváděn trubkou od mazací soustavy motoru. Tato soustava dále zabezpečuje chlazení hlavy válce se sedlovou deskou ventilů. Ţebrovaný válec kompresoru je chlazen vzduchem. Klikový hřídel je uloţen ve dvou valivých loţiskách a opatřen kuţelem pro nasazení ozubeného kola. Ojnice má dělenou hlavu, ve které je umístěno loţisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Jazýčkové, lamelové ventily jsou samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který můţe být totoţný s čističem nasávaného vzduchu pro motor. Do sání kompresoru nesmí být zavedeno odvětrání klikové skříně motoru. POUŢITÍ Kompresor Jikov 4131 je určen k montáţi pro nákladní automobily T815. Dodává tlakový vzduch do brzdové soustavy a případně dalšího vzduchotlakového zařízení vozidla s uvedeným motorem. TYPICKÁ APLIKACE TATRA T815 - sklápěč 2AS0141T

10 Vzduchový kompresor JIKOV 4131 TECHNICKÉ ÚDAJE Typ kompresoru 4131 Objednací číslo Číslo výrobku dle JKPOV Počet válců 1 Vrtání válce 90 mm Zdvih pístů 50 mm Zdvihový objem válce 318,1 cm 3 Maximální pracovní otáčky (krátkodobě) min -1 Provozní tlak 800 kpa Maximální provozní tlak (krátkodobě) 900 kpa Výkonnost kompresoru při tlaku 800 kpa a ot. min-1 16 m 3 /h -1 Příkon kompresoru při tlaku 800 kpa a ot. min-1 2,5 kw Hmotnost kompresoru bez olejové náplně ROZMĚROVÝ VÝKRES 16 kg

11 Vzduchový kompresor JIKOV 4131 SEZNAM SOUČÁSTÍ

12 Vzduchový kompresor JIKOV 4131 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Matice M 22 x 1,5 ČSN EN Šroub M 8 x 80 ČSN EN JH Podloţka 8,4 ČSN Těsnění sestava Typový štítek Hřeb 2,6 x 5 ČSN Těsnění Víko skříně Kuličkové loţisko 6307 Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec Píst třídění A, B, C Pístní čep Pojistný krouţek 20 ČSN Víko hlavy válce sestava Víko hlavy válce sestava Těsnění Mezideska sestava Mezideska Kolík ISO x8 ČSN EN Lamela Lamela N Podloţka Doraz SP Distanční pouzdro Šroub M 6 x 20 ČSN Spojovací šroub Šroubová zátka Šroubová zátka Těsnění Těsnění Šroubení Šroubení Ochranná zátka Ochranná zátka Těsnění Klikový hřídel Kuličkové loţisko UR 6306 A ČSN Ojnice sestava Pánev loţiska Ochranná zátka Pístní krouţek Pístní krouţek Pístní krouţek Šroub M 10 x 22 ČSN JH Matice M 10 ČSN Podloţka 10 ČSN N Ochranný kryt 1 ČSN Počet ks

13 Vzduchový kompresor JIKOV 4133 VŠEOBECNÝ POPIS Jednoválcový, pístový kompresor je stojatý s patkovým provedením skříně. Mazání kompresoru je zajištěno tlakovým olejem přiváděným trubkou od mazací soustavy motoru. Chlazení hlavy válce se sedlovou deskou ventilů je zabezpečeno chladící kapalinou přiváděnou od chladící soustavy motoru. Ţebrovaný válec je chlazen vzduchem. Klikový hřídel je uloţen ve dvou valivých loţiskách a opatřen kuţelem pro nasazení klínové řemenice. Ojnice má dělenou hlavu, ve které je umístěno loţisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Ventily jsou lamelové, samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který můţe být totoţný s čističem nasávaného vzduchu pro motor. POUŢITÍ Kompresor Jikov 4133 je určen k montáţi na motorová vozidla. Dodává tlakový vzduch do brzdové soustavy motorových vozidel, pro huštění pneumatik, ovládání dveří a pneumatické pruţení. TYPICKÁ APLIKACE LIAZ

14 Vzduchový kompresor JIKOV 4133 TECHNICKÉ ÚDAJE Typ kompresoru 4133 Objednací číslo Číslo výrobku dle JKPOV Počet válců 1 Vrtání válce 90 mm Zdvih pístů 50 mm Zdvihový objem válce 318 cm 3 Maximální pracovní otáčky min -1 Provozní otáčky min -1 Jmenovitý přetlak 800 kpa Výkonnost kompresoru při tlaku 800 kpa a ot. min -1 18,5 m 3 /h -1 Provozuschopnost v rozmezí okolních teplot -30 aţ +80 C Příkon kompresoru při tlaku 800 kpa a ot. min -1 3,4 kw Hmotnost kompresoru bez olejové náplně ROZMĚROVÝ VÝKRES 16 kg

15 Vzduchový kompresor JIKOV 4133 SEZNAM SOUČÁSTÍ

16 Vzduchový kompresor JIKOV 4133 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Matice M 22 x 1,5 ČSN EN Šroub M 8 x 80 ČSN EN JH Podloţka 8,4 ČSN Těsnění Typový štítek Hřeb 2,6 x 5 ČSN Těsnění Víko skříně Loţisko 6307/Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec Píst třídění A, B, C Pístní čep Pojistný krouţek 20 ČSN Hlava válce Hlava válce sestava Těsnění Mezideska sestava Mezideska Kolík ISO x 8 St ČSN EN Lamela Lamela N Podloţka Doraz SP Distanční pouzdro Šroub M 6 x 20 ČSN Spojovací šroub Šroubová zátka Šroubová zátka Těsnění Těsnění Ochranná zátka Ochranná zátka Těsnění Gufero 30 x 52 x 10 ČSN Klikový hřídel Loţisko NJ Ojnice sestava Pánev loţiska Ochranná zátka Pístní krouţek Pístní krouţek Pístní krouţek Šroub M 10 x 22 ČSN JH matice ISO 4032-M10-6-A2L ČSN EN Podloţka 10 ČSN ČSN Počet ks

17 Vzduchový kompresor JIKOV 4134 VŠEOBECNÝ POPIS Jednoválcový, pístový kompresor je stojatý s patkovým provedením skříně. Mazání kompresoru je zajištěno tlakovým olejem přiváděným trubkou od mazací soustavy motoru. Chlazení hlavy válce se sedlovou deskou ventilů je zabezpečeno chladící kapalinou přiváděnou od chladící soustavy motoru. Ţebrovaný válec je chlazen vzduchem. Klikový hřídel je uloţen ve dvou valivých loţiskách a opatřen kuţelem pro nasazení klínové řemenice. Ojnice má dělenou hlavu, ve které je umístěno loţisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Ventily jsou lamelové, samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který můţe být totoţný s čističem nasávaného vzduchu pro motor. POUŢITÍ Kompresor Jikov 4134 je určen k montáţi na motorová vozidla. Dodává tlakový vzduch do brzdové soustavy motorových vozidel, pro huštění pneumatik, ovládání dveří a pneumatické pruţení. TYPICKÁ APLIKACE KAROSA

18 Vzduchový kompresor JIKOV 4134 TECHNICKÉ ÚDAJE Typ kompresoru 4134 Objednací číslo Číslo výrobku dle JKPOV Počet válců 1 Vrtání válce 90 mm Zdvih pístů 50 mm Zdvihový objem válce 318,1 cm 3 Maximální pracovní otáčky (krátkodobě) min -1 Provozní otáčky min -1 Výkonnost kompresoru při tlaku 800 kpa a ot. min m 3 /h -1 Samostabilizační tlak v rozsahu ot. min (+150; -200) kpa Příkon kompresoru při tlaku 800 kpa a ot. min -1 2,2 kw Hmotnost kompresoru bez olejové náplně 16 kg ROZMĚROVÝ VÝKRES

19 Vzduchový kompresor JIKOV 4134 SEZNAM SOUČÁSTÍ

20 Vzduchový kompresor JIKOV 4134 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Matice M 22 x 1,5 ČSN EN Šroub M 8 x 80 ČSN EN JH Podloţka 8.4 ČSN Těsnění sestava Typový štítek Hřeb rýhovaný 2x4 ČSN Těsnění Víko skříně Kuličkové loţisko 6307 Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec (třídění A,B,C) Píst (třídění A,B,C) Pístní čep Pojistný krouţek 20 ČSN Hlava válce sestava Hlava válce sestava Těsnění Mezideska sestava Mezideska Kolík ISO x 8 St ČSN EN Lamela Lamela N Podloţka Doraz SP Distanční pouzdro Šroub M 6 x 20 ČSN Spojovací šroub Šroubová zátka Šroubová zátka Těsnění Těsnění Ochranná zátka Ochranná zátka Těsnění Gufero 30 x 52 x 10 ČSN Klikový hřídel Loţisko NJ 306 ČSN Ojnice sestava Ochranná zátka Pístní krouţek Pístní krouţek Pístní krouţek Šroub M 10 x 22 ČSN JH Matice M 10 ČSN EN Podloţka 10 ČSN ČSN Počet ks

21 Vzduchový kompresor JIKOV 4171 VŠEOBECNÝ POPIS Kompresor je jednoválcový, jednostupňový s vratným pohybem pístu. Hlava válce a válec jsou chlazeny vzduchem. Klikový hřídel je uloţen ve valivých loţiskách, ojnice je dělená, ventily jsou lamelové. Kompresor má vlastní olejovou náplň a je mazán rozstřikem. POUŢITÍ Kompresor Jikov 4171 je určen pro dodávání stlačeného vzduchu pro všeobecné pouţití, případně pro dodávku stlačeného vzduchu pro brzdové soustavy, huštění pneumatik, k montáţi ke stříkacím pistolím, apod. Kaţdé pouţití kompresoru doporučujeme konzultovat s výrobcem.

22 Vzduchový kompresor JIKOV 4171 TECHNICKÉ ÚDAJE Typ kompresoru 4171 Objednací číslo Číslo výrobku dle JKPOV Počet válců 1 Vrtání válce 65 mm Zdvih pístů 40 mm Zdvihový objem válce 132,7 cm 3 Maximální pracovní otáčky min -1 Provozní tlak 600 kpa Maximální provozní tlak (krátkodobě) 800 kpa Maximální přípustná teplota ve výtlačném hrdle 180 C Rychlost chladícího vzduchu 4 m/s -1 Výkonnost kompresoru při tlaku 600 kpa a ot. min-1 10 m3/h -1 Výkonnost kompresoru při tlaku 600 kpa a ot. min-1 10 m3/h -1 Příkon kompresoru při tlaku 600 kpa a ot. min-1 1,4 kw Mazání rozstřikem Spotřeba oleje 0,2-1 cm 3 /h -1 Provozuschopnost v rozmezí okolních teplot -30 aţ +60 C Smysl otáčení ROZMĚROVÝ VÝKRES libovolný

23 Vzduchový kompresor JIKOV 4171 SEZNAM SOUČÁSTÍ

24 Vzduchový kompresor JIKOV 4171 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Šroubová zátka Těsnění Podloţka 18 ČSN JH Matice M 18 x 1,5 ČSN EN Závrtný šroub Podloţka 8.4 ČSN Matice M 8 ČSN EN Ventil sestava Těleso ventilu Těleso ventilu Lamela Těsnění Kolík 3 x 6 ČSN Šroub M 4 x 6 ČSN Těsnění Těsnění Typový štítek Hřeb 2x4 ČSN Těsnění Víko skříně sestava JH Loţisko 6305 ČSN Šroub M 6 x 16 ČSN Podloţka 6 ČSN Válec Píst - třídění A Pístní čep Pojistný krouţek 18 ČSN N Hlava válce Šroubová zátka Těsnění Šroubení Olejoznak sestava JH Matice M 6 ČSN EN Ochranná zátka Těsnění Gufero 25 x 62 B ČSN Klikový hřídel Pojistný krouţek 62 ČSN Loţisko 6305/C 3 ČSN Ojnice sestava Pístní krouţek Pístní krouţek Pera 5 x 7,5 ČSN ČSN Počet ks

25 Vzduchový kompresor JIKOV 4191 VŠEOBECNÝ POPIS Jednoválcový, pístový kompresor je stojatý s patkovým provedením skříně. Mazání kompresoru je zajištěno tlakovým olejem přiváděným trubkou od mazací soustavy motoru. Chlazení hlavy válce se sedlovou deskou ventilů je zabezpečeno chladící kapalinou přiváděnou od chladící soustavy motoru. Ţebrovaný válec je chlazen vzduchem. Klikový hřídel je uloţen ve dvou valivých loţiskách a opatřen kuţelem pro nasazení klínové řemenice. Ojnice má dělenou hlavu, ve které je umístěno loţisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Ventily jsou lamelové, samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který můţe být totoţný s čističem nasávaného vzduchu pro motor. POUŢITÍ Kompresor Jikov 4191 je určen k montáţi na motorová vozidla. Dodává tlakový vzduch do brzdové soustavy motorových vozidel, pro huštění pneumatik, ovládání dveří a pneumatické pruţení. TYPICKÁ APLIKACE KAROSA

26 Vzduchový kompresor JIKOV 4191 TECHNICKÉ ÚDAJE Typ kompresoru 4191 Objednací číslo Počet válců 1 Vrtání válce 90 mm Zdvih pístů 50 mm Zdvihový objem válce 318 cm 3 Maximální počet otáček (krátkodobě) min -1 Provozní otáčky min -1 Výkonnost kompresoru při tlaku kpa a ot. min m 3 /h -1 Příkon kompresoru při tlaku kpa a ot. min -1 3,4 kw Provozuschopnost v rozmezí okolních teplot -30 aţ +80 C Smysl otáčení libovolný Doporučený minimální průtok chladící kapaliny 5 l/min -1 Hmotnost kompresoru bez olejové náplně ROZMĚROVÝ VÝKRES 16 kg

27 Vzduchový kompresor JIKOV 4191 SEZNAM SOUČÁSTÍ

28 Vzduchový kompresor JIKOV 4191 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Matice M 22 x 1,5 ČSN EN Šroub M 8 x 80 ČSN EN JH Podloţka 8,4 ČSN Těsnění Typový štítek Hřeb 2,6 x 5 ČSN Těsnění Víko skříně Kuličkové loţisko 6307 Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec (třídění A,B,C) Píst (třidění A,B,C) Pístní čep Pojistný krouţek 20 ČSN Víko hlavy válce sestava Hlava válce sestava Těsnění Mezideska sestava Mezideska Kolík ISO x8 ČSN EN Lamela Lamela N Podloţka Doraz SP Distanční pouzdro Šroub M 6 x 20 ČSN EN Spojovací šroub Šroubová zátka Šroubová zátka Těsnění Těsnění Ochranná zátka Ochranná zátka Těsnění Gufero 30 x 52 x 10 ČSN Klikový hřídel Valivé loţisko NJ 306 ČSN Ojnice sestava Ochranná zátka Pístní krouţek Pístní krouţek Pístní krouţek Šroub M 10 x 22 ČSN JH Matice M 10 ČSN EN Podloţka 10 ČSN ČSN Počet ks

29 Vzduchový kompresor JIKOV 4192 VŠEOBECNÝ POPIS U jednoválcového, pístového kompresoru s přírubovým provedením skříně je mazání zajištěno tlakovým olejem, který je přiváděn trubkou od mazací soustavy motoru. Tato soustava dále zabezpečuje chlazení hlavy válce se sedlovou deskou ventilů. Ţebrovaný válec kompresoru je chlazen vzduchem. Klikový hřídel je uloţen ve dvou valivých loţiskách a opatřen kuţelem pro nasazení ozubeného kola. Ojnice má dělenou hlavu, ve které je umístěno loţisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Jazýčkové, lamelové ventily jsou samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který můţe být totoţný s čističem nasávaného vzduchu pro motor. Do sání kompresoru nesmí být zavedeno odvětrání klikové skříně motoru. POUŢITÍ Kompresor Jikov 4192 je určen k montáţi pro nákladní automobily T815. Dodává tlakový vzduch do brzdové soustavy a případně dalšího vzduchotlakového zařízení vozidla s uvedeným motorem. TYPICKÁ APLIKACE TATRA T815 - podvozek 280R25373

30 Vzduchový kompresor JIKOV 4192 TECHNICKÉ ÚDAJE Typ kompresoru 4192 Objednací číslo Počet válců 1 Vrtání válce 90 mm Zdvih pístů 50 mm Zdvihový objem válce 318 cm 3 Maximální provozní tlak: - s hlavou chlazenou kapalinou kpa poţadovaný min. průtok chladící kapaliny 4 l/min -1 - s hlavou chlazenou olejem kpa poţadovaný min. průtok chladícího oleje 6 l/min -1 Výkonnost kompresoru při tlaku 800 kpa a ot. min m 3 /h -1 Příkon kompresoru při tlaku 800 kpa a ot. min -1 3,4 kw Provozuschopnost v rozmezí okolních teplot -30 aţ +80 C Maximální pracovní otáčky min -1 ROZMĚROVÝ VÝKRES

31 Vzduchový kompresor JIKOV 4192 SEZNAM SOUČÁSTÍ

32 Vzduchový kompresor JIKOV 4192 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu Skříň Podloţka Šroub ISO 4017M 12 x 35 ČSN EN Šroub ISO 4014M 8 x 80 ČSN EN JH Podloţka 8,4 ČSN Těsnění sestava Typový štítek Hřeb 2x4 ČSN Těsnění Víko skříně Loţisko 6307 Z ČSN Šroub M 6 x 20 ČSN EN Podloţka 6 ČSN Válec Píst třídění A, B, C Pístní čep Pojistný krouţek 20 ČSN Hlava válce sestava Hlava válce sestava Těsnění Mezideska sestava Mezideska Kolík ISO x 8 ČSN EN Lamela Lamela N Podloţka Doraz SP Distanční pouzdro Šroub M 6 x 20 ČSN Šroubová zátka M 22 x 1, Krouţek 22 x 27 ČSN Spojovací šroub Šroubová zátka Těsnící krouţek 26x32x Ochranná zátka Ochranná zátka Těsnění Klikový hřídel Loţisko UR 6306 A ČSN Ojnice sestava Pánev loţiska Ochranná zátka Pístní krouţek Pístní krouţek Pístní krouţek Šroub M 10 x 22 ČSN JH Matice M 10 ČSN Podloţka 10 ČSN N Ochranný kryt 1 ČSN Počet ks

33 Sdružený regulátor tlaku vzduchu JIKOV RT 123 VŠEOBECNÝ POPIS Sdružený regulátor tlaku vzduchu JIKOV RT 123 je určen pro brzdové soustavy motorových vozidel. Regulátor tlaku slouží k udržování provozního tlaku vzduchu. Sdružuje funkce plniče pneumatik, pojistného ventilu, zpětného ventilu, odlučovače oleje a kondenzátu se samočinným vypouštěním. TYPICKÁ APLIKACE Traktory ZETOR UŘ I

34 Sdružený regulátor tlaku vzduchu JIKOV RT 123 TECHNICKÉ ÚDAJE Typ Objednací číslo Vypínací tlak (kpa) Zapínací tlak minimálně (kpa) Tlak pojistného ventilu (kpa) ± * ± * ± * ± * ± Provozuschopnost v rozmezí okolních teplot Hmotnost -30 až +60 C 2,25 kg *) takto označené typy je možné vyrobit na přání zákazníka ROZMĚROVÝ VÝKRES

35 Sdružený regulátor tlaku vzduchu JIKOV RT 123 SEZNAM SOUČÁSTÍ

36 Sdružený regulátor tlaku vzduchu JIKOV RT 123 SEZNAM SOUČÁSTÍ Číslo položky Objednací číslo Název dílu ČSN Počet ks Šroub Šroub M6x18 ČSN Šroub M6x18 ČSN Šroubení Šroub M6x18 ČSN Matice M8x1 ČSN Pružina Pružina Pružina Pružina JH Matice M6 ČSN Kroužek Zvonek Opěrka JH Podložka 6,4 ČSN Plombovací lanko o 1,1x Kroužek poj. 16 ČSN Těsnění Opěrka Těsnění Pojistka Podložka 6 ČSN Víčko Zátka M24x1, Kroužek Ochranná čepička Těleso regulátoru Příruba Zátka Plomba plastová o JH Kroužek 26x2 ČSN Kroužek 75x2 ČSN Manžeta Membrána Pryžová manžeta "U" Pístek-sestava Pístnice Pístek Opěrka-sestava Kuželka těsnící Těleso opěrky - podsestava Těleso ventilu Trubka Sítko kompletní Záklopka úplná-sestava Dřík Kuželka těsnící Odlučovač-sestava JH Pružina Matice M6 ČSN Podložka Těleso odlučovače Zdvihátko-podsestava JH Matice M5 ČSN Zdvihátko JH Podložka 5,3 ČSN N Miska Kuželka těsnící 1

37 Sdružený regulátor tlaku vzduchu JIKOV RT 124 VŠEOBECNÝ POPIS Sdružený regulátor tlaku vzduchu JIKOV RT 124 splňuje funkce regulátoru, plniče pneumatik, pojistného ventilu, zpětného ventilu, odlučovače oleje a kondenzátu se samočinným vypouštěním. POUŽITÍ Sdružený regulátor je určen pro brzdové soustavy motorových vozidel. TYPICKÁ APLIKACE Tatra T815, T815-2

38 Sdružený regulátor tlaku vzduchu JIKOV RT 124 TECHNICKÉ ÚDAJE Typ Objednací číslo Vypínací tlak (kpa) Zapínací tlak minimálně (kpa) Tlak pojistného ventilu (kpa) ± ± ± ± ± ± ± ± ± / ± ± 100 Provozuschopnost v rozmezí okolních teplot Maximální výkonnost připojeného kompresoru (přepočteno na stav v sání) -40 až +60 C 32 m 3 /h Maximální teplota vzduchu na vstupu 80 C Hmotnost 3,4 kg ROZMĚROVÝ VÝKRES

39 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV 4465

40 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4465 Číslo položky Objednací číslo Název dílu ČSN Počet ks Šroub Šroub M6x18 ČSN Zátka Šroub M8x20 ČSN Šroub M8x20 ČSN Šroubení Sedlo Šroub M6x18 ČSN Šroub Matice Matice M8x1 ČSN JH Pružina Pružina Pružina Pružina Pružina Pružina Matice M8 ČSN Kolík 3x30 ČSN Hřeb 2x5 ČSN Sedlo Opěrka JH Podložka 6,4 ČSN Podložka 8,4 ČSN Plombovací lanko o 1,1-200 ČSN JH Těsnění Podložka 8 ČSN Těsnění Dno Opěrka Odlučovač JH Těsnění Těsnění Těsnění Těsnění Podložka ČSN Víčko Těleso odlučovače Zátka M24x1, Kroužek Ochranná čepička Těleso regulátoru Příruba Zátka Zátka 1

41 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4465 Číslo položky Objednací číslo Název dílu ČSN Počet ks Plomba plastová o Štítek Kroužek 95x3 ČSN Kroužek 50x3 ČSN Membrána Vložka Pístek-sestava Pístek Kuželka těsnící Manžeta Ventil úplný-sestava Těsnění Ventil-podsestava Kolík 2x14 ČSN Těleso ventilu Opěrka-sestava Kuželka těsnící Těleso opěrky-podsestava Těleso ventilků Trubka Záklopka úplná-sestava Dřík Kuželka těsnící Odlučovač-sestava Pružina Vložka Kroužek pojistný Těsnění silikonové Dno odlučovače Kroužek 45x2 ČSN Pístek úplný-podsestava Pístek Kuželka těsnící 1

42 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4430, 4480

43 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4430, 4480 Číslo položky Objednací číslo Název dílu ČSN Počet ks Šroub Šroub M6x18 ČSN Zátka Šroub M8x20 ČSN Šroub M8x20 ČSN Šroubení Sedlo Šroub M6x18 ČSN Šroub Šroub Matice Matice M8x1 ČSN JH Pružina Pružina Pružina Pružina Pružina Pružina Matice M14x1,5 ČSN Matice M8 ČSN Kolík 3x30 ČSN Hřeb rýhovaný 2x4 DIN Sedlo Opěrka JH Podložka 6,4 ČSN Podložka 8,4 ČSN Plombovací lanko o 1,1200 ČSN JH Těsnění Podložka 8 ČSN Těsnění Dno Opěrka Odlučovač JH Těsnění Těsnění Těsnění Těsnění Podložka ČSN Víčko Těleso odlučovače Zátka M24x1, Kroužek ochranná čepička Těleso regulátoru Příruba 1

44 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4430, 4480 Číslo položky Objednací číslo Název dílu ČSN Počet ks Zátka Plomba plastová o Štítek Kroužek 95x3 ČSN Kroužek 50x3 ČSN Membrána Vložka Pístek sestava Pístek Kuželka těsnící Manžeta Ventil úplný-sestava Těsnění Ventil-podsestava Kolík 2x14 ČSN Těleso ventilu Opěrka-sestava Kuželka těsnící Těleso opěrky-podsestava Těleso ventilků Trubka Záklopka úplná-sestava Dřík Kuželka těsnící Odlučovač-sestava Pružina Vložka Kroužek pojistný Těsnění silikonové Dno odlučovače Kroužek 45x2 ČSN Pístek úplný-podsestava Pístek Kuželka těsnící 1

45 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4494

46 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4494 Číslo položky Objednací číslo Název dílu ČSN Počet ks Šroub Šroub M6x18 ČSN Zátka Šroub M8x20 ČSN Šroub M8x20 ČSN Šroubení Sedlo Šroub Matice Matice M8x1 ČSN JH Pružina Pružina Pružina Pružina Pružina Pružina Matice M8 ČSN Kolík 3x30 ČSN Hřeb 2x5 ČSN Sedlo Opěrka JH Podložka 6,4 ČSN Podložka 8,4 ČSN JH Těsnění Podložka 8 ČSN Těsnění Dno Opěrka Odlučovač JH Těsnění Těsnění Těsnění Těsnění Podložka ČSN Víčko Těleso odlučovače Zátka M24x1, Kroužek Ochranná čepička Těleso regulátoru Příruba Zátka Zátka Štítek Kroužek 95x3 ČSN

47 Sdružený regulátor tlaku vzduchu JIKOV RT 124 SEZNAM SOUČÁSTÍ RT JIKOV TYP 4494 Číslo položky Objednací číslo Název dílu ČSN Počet ks Kroužek 50x3 ČSN Membrána Vložka Pístek sestava Pístek Kuželka těsnící Manžeta Ventil úplný sestava Těsnění Ventil podsestava Kolík 2x14 ČSN Těleso ventilu Opěrka sestava Kuželka těsnící Těleso opěrky podsestava Těleso ventilků Trubka Záklopka úplná sestava Dřík Kuželka těsnící Odlučovač sestava Pružina Vložka Kroužek pojistný Těsnění silikonové Dno odlučovače Kroužek 45x2 ČSN Pístek úplný podsestava Pístek Kuželka těsnící 1

48 Sdružený regulátor tlaku vzduchu RTW JIKOV 4455 VŠEOBECNÝ POPIS Regulátor je určen pro kompresory o maximální výkonnosti 32 m 3 /hod. Teplota vstupujícího vzduchu je maximálně 150 C. Hmotnost sdruţeného regulátoru tlaku vzduchu činí 1,1 kg. POUŢITÍ Regulátor typ RTW je určen pro všechny typy středotlakých brzdových soustav motorových vozidel a traktorů a slouţí k udrţování provozního tlaku vzduchu. Regulátor je vybaven zpětným ventilem, pojistným ventilem a přípojkou pro plnění pneumatik s pojistkou proti přehuštění. Regulátor odlehčuje kompresor a tím zlepšuje jeho tepelný reţim. Zároveň se tím sniţuje příkon kompresoru. Tento typ licenčně vyráběného regulátoru firmy WABCO lze pouţít jako ekvivalentní náhradu za sdruţený regulátor tlaku vzduchu typ KNORR v autobusech IKARUS. TYPICKÁ APLIKACE Ikarus, Karosa, Škoda, LIAZ

49 Sdružený regulátor tlaku vzduchu RTW JIKOV 4455 TECHNICKÉ ÚDAJE Typ Objednací číslo Vypínací tlak (kpa) Zapínací tlak minimálně (kpa) Tlak pojistného ventilu (kpa) Provozuschopnost v rozmezí okolních teplot -30 aţ +60 C Maximální výkonnost připojeného kompresoru (přepočteno na stav v sání) Maximální teplota vzduchu na vstupu 32 m 3 /h 150 C Hmotnost 1,1 kg ROZMĚROVÝ VÝKRES

50 Sdružený regulátor tlaku vzduchu RTW JIKOV 4455 SEZNAM SOUČÁSTÍ

51 Sdružený regulátor tlaku vzduchu RTW JIKOV 4455 SEZNAM SOUČÁSTÍ Číslo Objednací poloţky číslo Název dílu ČSN Počet ks Šroub M6x30 ČSN Stavěcí šroub Píst Matice M16x1,5 ČSN Pruţina Pruţina Pruţina Pruţina Pruţina JH Matice M6 ČSN Dřík Vedení pruţiny Hřeb 2x4 ČSN Tyčka ventilu Podloţka Plombovací drát o 1, Filtrační vloţka Podloţka Pojistka Krouţek poj. 11 ČSN Těsnění Těsnění Opěrný plech Kryt Kryt Talířek pruţiny N Talířek pruţiny Membrána JH Podloţka 6 ČSN Dno regulátoru Víko Zátka Plomba plastová o Štítek Krouţek 40,9x2, Krouţek 10,8x1, Záklopka úplná Ventil Ventil 1

52 Sdružený regulátor tlaku vzduchu RTW JIKOV 4455 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Počet ks Ventil Čepička ochranná Píst sestava Píst Přídrţný krouţek Opěrka ventilu Krouţek 16x3, Krouţek ventil Těleso sestava Šroub Matice M12x1,25 ČSN Pruţina Podloţka Těleso regulátoru Krouţek 9,9x2, Těsnění Ventil podsestava Kolík ISO m6x16-A Těleso ventilu Píst sestava Těleso Pruţina Kolík 3x14 ČSN Píst N Zdvihátko ventilu Talířek pruţiny Krouţek 5,3x2, Krouţek 10,8x1, Krouţek ventil Hrdlo sestava Šroubení Vloţka 1

53 Kondenzační jímka vysokotlaká JIKOV 4429 VŠEOBECNÝ POPIS Odlučovač oleje JIKOV typ 4429 je určen pro vzduchovou soustavu motorového vozidla. Slouží k odlučování kondenzátu ze vzduchu a ke snížení teploty vzduchu přicházejícího od kompresoru. TYPICKÁ APLIKACE Tatra všechny vyráběné modely

54 Kondenzační jímka vysokotlaká JIKOV 4429 TECHNICKÉ ÚDAJE Typ 4429 Objednací číslo Provozní tlak ( maximum) 1,5 MPa Maximální teplota vzduchu na vstupu 120 C Provozuschopnost v rozmezí okolních teplot -40 až +60 C Váha 2,75 kg ROZMĚROVÝ VÝKRES

55 Kondenzační jímka vysokotlaká JIKOV 4429 SEZNAM SOUČÁSTÍ

56 Kondenzační jímka vysokotlaká JIKOV 4429 SEZNAM SOUČÁSTÍ Číslo položky Objednací číslo Název dílu ČSN Počet ks Šroub M8x20 ČSN Šroub M8x20 ČSN Pružina Pružina Matice M8 ČSN Hřeb 2x5 ČSN Vložka Podložka 8,4 ČSN Podložka 8 ČSN Kroužek poj. 45 ČSN Těsnění silikonové Těleso odlučovací jímky Těleso odlučovače Dno odlučovače Zátka Štítek Kroužek 95x3 ČSN Kroužek 50x3 ČSN Kroužek 45x2 ČSN Pístek sestava Pístek Kuželka těsnící Odlučovač sestava Dno Odlučovač sestava Vložka 1

57 Redukční ventil JIKOV 4458 VŠEOBECNÝ POPIS Součástí redukčního ventilu jsou pojistné ventily, které pojišťují maximální přípustné tlaky ve vysokotlaké a středotlaké větvi. Hlavní pracovní částí redukčního ventilu je membrána. Výstupní tlak se seřizuje nastavením předpětí pruţiny membrány. Tento tlak je během provozu zajištěn zaplombováním regulačního šroubu membrány. POUŢITÍ Redukční ventil typ 4458 redukuje tlak vzduchu ve vysokotlakém vedení brzdového systému na tlak provozní, který udrţuje na konstantní velikosti. Je určen a seřízen pro autobusy KAROSA řady 730. Kaţdé jiné pouţití nebo odlišné seřízení je nutné dojednat s výrobcem. TYPICKÁ APLIKACE Karosa 730, LIAZ

58 Redukční ventil JIKOV 4458 TECHNICKÉ ÚDAJE Typ 4458 Objednací číslo Výstupní tlak maximální Výstupní tlak (provozní) Otevírací tlak pojistného ventilu vysokotlaké větve Otevírací tlak pojistného ventilu středotlaké větve Provozní médium kpa 800 ±20 kpa ± 100 kpa 900 ± 20 kpa vzduch Provozuschopnost v rozmezí okolních teplot -30 aţ +60 C Hmotnost 1 kg ROZMĚROVÝ VÝKRES

59 Redukční ventil JIKOV 4458 SEZNAM SOUČÁSTÍ

60 Redukční ventil JIKOV 4458 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Počet ks Šroub M6x20 ČSN Seřizovací šroub Zátka N Seřizovací šroub Matice M22x1, Matice M8 ČSN Pruţina Pruţina Pruţina Pojistný krouţek Hřeb 2x5 ČSN JH Podloţka Plombovací lanko o1, Krouţek poj. 30 ČSN Těsnící krouţek 22x Podloţka Talířek pruţiny JH Podloţka 6 ČSN Těleso spodní díl Těleso horní díl Zátka Plomba plastová o Štítek Kryt Krouţek 6,5x Krouţek 25x2, Vedení sestava Víčko Membrána sestava Šroub membrány Matice M10x1 ČSN Talířek Membrána Pouzdro Ventil sestava Ventil sestava Těleso ventilu Ventil Zátka Krouţek 12,5x2,65 1

61 Vysokotlaký plnič pneumatik JIKOV 4406 VŠEOBECNÝ POPIS Plnič pneumatik je přizpůsoben pro zapojení do vysokotlaké brzdové soustavy vozidel. Těleso plniče je z hliníkové slitiny, má hrdlo pro přívod tlakového vzduchu a šroubení pro odvod tlakového vzduchu. Šroubení pro připojení standardní hadice pro plnění pneumatik má ochrannou krytku. Součástí plniče je pojistka proti přehuštění. POUŢITÍ Plnič pneumatik je určen pro nákladní automobily a autobusy. Umoţňuje odebírání vzduchu pro plnění pneumatik ze soustavy vozidla. Plnič je vybaven pojistkou proti přehuštění pneumatiky. TYPICKÁ APLIKACE Tatra všechny vyráběné modely, Karosa, SOR

62 Vysokotlaký plnič pneumatik JIKOV 4406 TECHNICKÉ ÚDAJE Typ 4406 Objednací číslo Nejvyšší tlak vzduchu na vstupu do plniče Nejvyšší tlak vzduchu pro plnění pneumatik kpa kpa Nejvyšší teplota vzduchu na vstupu 120 C Připojovací závity M22 x 1,5 Provozuschopnost v rozmezí okolních teplot -30 aţ +60 C Hmotnost Nejvyšší tlak vzduchu na vstupu do plniče 0,21 kg kpa Typ 4406 se dodává bez výstupního šroubení ROZMĚROVÝ VÝKRES

63 Vysokotlaký plnič pneumatik JIKOV 4406 SEZNAM SOUČÁSTÍ

64 Vysokotlaký plnič pneumatik JIKOV 4406 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Počet ks Pruţina Vedení pruţiny Těsnění Kryt Těleso plniče Zátka Čepička ochranná Píst sestava Těleso Pruţina Kolík 3x14 ČSN Píst N Zdvihátko ventilu Talířek pruţiny Krouţek 5,3x2, Krouţek 10,8x1, Krouţek ventil. 1

65 Vysokotlaký plnič pneumatik JIKOV 4478 VŠEOBECNÝ POPIS Plnič pneumatik je přizpůsoben pro zapojení do vysokotlaké brzdové soustavy vozidel. Těleso plniče je z hliníkové slitiny, má hrdlo pro přívod tlakového vzduchu a šroubení pro odvod tlakového vzduchu. Šroubení pro připojení standardní hadice pro plnění pneumatik má ochrannou krytku. Součástí plniče je pojistka proti přehuštění. POUŢITÍ Plnič pneumatik je určen pro nákladní automobily a autobusy. Umoţňuje odebírání vzduchu pro plnění pneumatik ze soustavy vozidla. Plnič je vybaven pojistkou proti přehuštění pneumatiky. TYPICKÁ APLIKACE Tatra (starší modely), Karosa

66 Vysokotlaký plnič pneumatik JIKOV 4478 TECHNICKÉ ÚDAJE Typ 4478 Objednací číslo Nejvyšší tlak vzduchu na vstupu do plniče Nejvyšší tlak vzduchu pro plnění pneumatik kpa kpa Nejvyšší teplota vzduchu na vstupu 120 C Připojovací závity M22 x 1,5 Provozuschopnost v rozmezí okolních teplot -30 aţ +60 C Hmotnost Nejvyšší tlak vzduchu na vstupu do plniče 0,21 kg kpa Typ 4478 se dodává s výstupním šroubením ROZMĚROVÝ VÝKRES

67 Vysokotlaký plnič pneumatik JIKOV 4478 SEZNAM SOUČÁSTÍ

68 Vysokotlaký plnič pneumatik JIKOV 4478 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Počet ks Šroubení Pruţina Vedení pruţiny Těsnění Těsnění Kryt Těleso plniče Zátka Čepička ochranná Píst sestava Těleso Pruţina Kolík 3x14 ČSN Píst N Zdvihátko ventilu Talířek pruţiny Krouţek 5,3x2, Krouţek 10,8x1, Krouţek ventil. 1

69 Pružinový brzdový válec JIKOV 4463 VŠEOBECNÝ POPIS Brzdový pruţinový válec se skládá z těchto hlavních součástí: těleso válce, víko, akumulační pruţiny, píst provozní brzdy, píst nouzové brzdy, pístnice, protiprašná manţeta a uvolňovací šroub. Brzdový pruţinový válec je rozdělen na prostor komory nouzové brzdy, komory provozní brzdy a prostor komory pruţinové. Provozní brzda je ovládaná přepouštěním přetlaku vzduchu od brzdiče do prostoru komory provozní brzdy. Zvýšením přetlaku v komoře provozní brzdy nastává brzdění. Nouzová a parkovací brzda je ovládána přetlakem vzduchu od ručního ventilu. Sníţením přetlaku v komoře nouzové brzdy je uvolněna akumulovaná síla pruţin v pruţinové komoře a nastává brzdění. POUŢITÍ Brzdový pruţinový válec Jikov 4463 se pouţívá k ovládání brzdového klíče u vozidel se vzduchotlakovou brzdou a slouţí při vhodném zapojení jednotlivě nebo v kombinaci jako brzda provozní, nouzová a parkovací. Při poklesu tlaku v komoře provozní brzdy na 0 MPa a max. přetlaku 4,8 MPa v komoře nouzové brzdy se píst s pístnicí plynule vrací do výchozí polohy. TYPICKÁ APLIKACE Tatra T815

70 Pružinový brzdový válec JIKOV 4463 TECHNICKÉ ÚDAJE Typ 4463 Objednací číslo Číslo výrobku dle JKPOV Provozní přetlak do 0,8 MPa Provozní teplota okolí -40 aţ +60 C Hmotnost 8,7 kg ROZMĚROVÝ VÝKRES

71 Pružinový brzdový válec JIKOV 4463 SEZNAM SOUČÁSTÍ

72 Pružinový brzdový válec JIKOV 4463 SEZNAM SOUČÁSTÍ Číslo poloţky Objednací číslo Název dílu ČSN Válec sestava Válec Vodící pouzdro Krouţek Víko sestava Šroub Pracovní píst velký Píst sestava Pracovní píst Opěrný krouţek Manţeta 20x28 ČSN Vodící trubka sestava Táhlo Opěrná deska Tlačná pruţina ČSN Tlačná pruţina ČSN Vidlice Šestihranná matice Čep Čep 14x45x32 ČSN EN N Příruba Krouţek 130x3 ČSN Manţeta Manţeta Manţeta 25x33 ČSN Manţeta 36x Stírací krouţek 25 ČSN Vlnovec Těsnící kryt Šroub M8x10 ČSN Podloţka 8,4 ČSN Matice M16 ČSN Podloţka 16 ČSN Krouţek 7 ČSN Závlačka 4x25 ČSN Krouţek 20 ČSN Plastová spona Zátka M14x1, Krycí zátka 2 Počet ks
