5 Membránové technologie

Transkript

1 Obsah strana 5.1 Možnosti membránových technologií Ultrafiltrace a možnosti jejího využití Nanofiltrace a možnosti jejího využití Reverzní osmóza a možnosti jejího využití Poptávkové dotazníky Poptávkový dotazník pro nabídku ultrafiltrační jednotky Poptávkový dotazník pro nabídku reverzní osmózy Ultrafiltrační zařízení Ultrafiltrační jednotky Dulcoclean UF eco Ultrafiltrační jednotky Dulcoclean UF Jednotky reverzní osmózy Dulcosmose Jednotky reverzní osmózy Dulcosmose ecopro Jednotky reverzní osmózy Dulcosmose TW Jednotky reverzní osmózy Dulcosmose BW Jednotky reverzní osmózy Dulcosmose SW Katalog ProMinent 2011

2 Katalog ProMinent

3 5.1 Možnosti membránových technologií Systémy membránové filtrace Membránová filtrace používaná v procesech úpravy vody je postupem, který slouží k odstranění pevných částic a solí z vody, při dosažení nejnižších provozních nákladů. ProMinent nabízí v této oblasti svoje vlastní kvalitní a versatilní technologie a strojně technologická zařízení na principu membránové filtrace. Tato zařízení, doplněná o ostatní produkty z výrobního programu ProMinent vytvářejí ucelená řešení, v nichž veškerá zařízení mají jeden původ, jediného výrobce a dodavatele. Membránová filtrace je fyzikálním procesem, při němž jsou separovány látky pomocí polopropustných membrán. Existují čtyři typy procesů a to podle velikosti částic / molekul, které jsou během úpravy separovány z vody: mikrofiltrace ultrafiltrace nanofiltrace reverzní osmóza V následující tabulce jsou vedeny meze jednotlivých procesů: velikost částic mikrofiltrace ultrafiltrace nanofiltrace reverzní osmóza > 0,1 μm 0,1-0,01 μm 0,01-0,001 μm < 0,001 μm povaha částic Nerozpuštěné látky, koloidní zákal, olejové emulze Makrokmolekuly, bakterie, buňky, viry, bílkoviny Nízkomolekulární organické sloučeniny Ionty ProMinent je díky svým znalostem průmyslových procesů schopen navrhnout optimální způsob úpravy vody pro danou aplikaci a současně díky svému širokému výrobnímu programu i dodat kompletní zařízení úpravny, vše od jednoho výrobce a jednoho dodavatele Katalog ProMinent

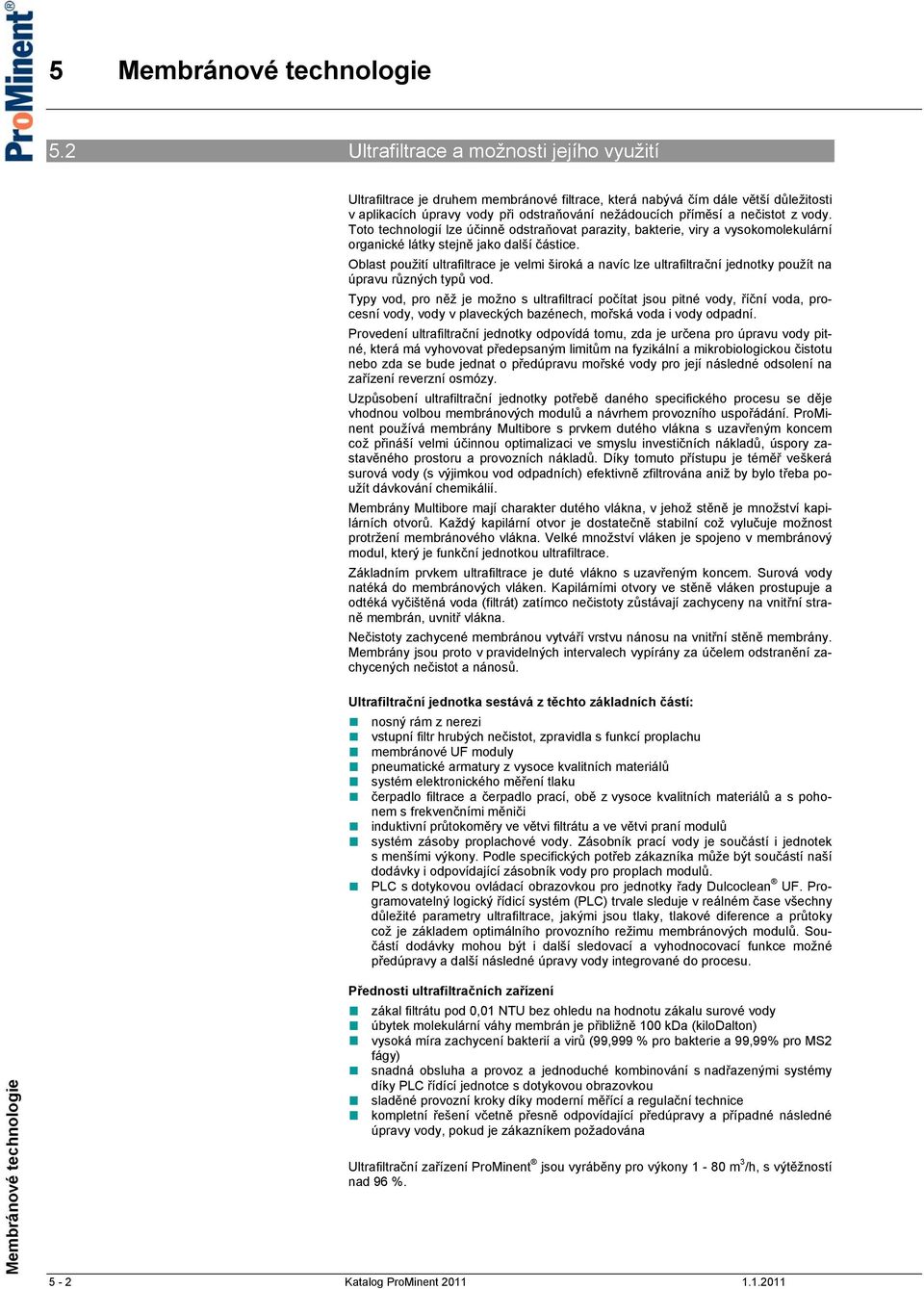

4 5.2 Ultrafiltrace a možnosti jejího využití Ultrafiltrace je druhem membránové filtrace, která nabývá čím dále větší důležitosti v aplikacích úpravy vody při odstraňování nežádoucích příměsí a nečistot z vody. Toto technologií lze účinně odstraňovat parazity, bakterie, viry a vysokomolekulární organické látky stejně jako další částice. Oblast použití ultrafiltrace je velmi široká a navíc lze ultrafiltrační jednotky použít na úpravu různých typů vod. Typy vod, pro něž je možno s ultrafiltrací počítat jsou pitné vody, říční voda, procesní vody, vody v plaveckých bazénech, mořská voda i vody odpadní. Provedení ultrafiltrační jednotky odpovídá tomu, zda je určena pro úpravu vody pitné, která má vyhovovat předepsaným limitům na fyzikální a mikrobiologickou čistotu nebo zda se bude jednat o předúpravu mořské vody pro její následné odsolení na zařízení reverzní osmózy. Uzpůsobení ultrafiltrační jednotky potřebě daného specifického procesu se děje vhodnou volbou membránových modulů a návrhem provozního uspořádání. ProMinent používá membrány Multibore s prvkem dutého vlákna s uzavřeným koncem což přináší velmi účinnou optimalizaci ve smyslu investičních nákladů, úspory zastavěného prostoru a provozních nákladů. Díky tomuto přístupu je téměř veškerá surová vody (s výjimkou vod odpadních) efektivně zfiltrována aniž by bylo třeba použít dávkování chemikálií. Membrány Multibore mají charakter dutého vlákna, v jehož stěně je množství kapilárních otvorů. Každý kapilární otvor je dostatečně stabilní což vylučuje možnost protržení membránového vlákna. Velké množství vláken je spojeno v membránový modul, který je funkční jednotkou ultrafiltrace. Základním prvkem ultrafiltrace je duté vlákno s uzavřeným koncem. Surová vody natéká do membránových vláken. Kapilárními otvory ve stěně vláken prostupuje a odtéká vyčištěná voda (filtrát) zatímco nečistoty zůstávají zachyceny na vnitřní straně membrán, uvnitř vlákna. Nečistoty zachycené membránou vytváří vrstvu nánosu na vnitřní stěně membrány. Membrány jsou proto v pravidelných intervalech vypírány za účelem odstranění zachycených nečistot a nánosů. Ultrafiltrační jednotka sestává z těchto základních částí: nosný rám z nerezi vstupní filtr hrubých nečistot, zpravidla s funkcí proplachu membránové UF moduly pneumatické armatury z vysoce kvalitních materiálů systém elektronického měření tlaku čerpadlo filtrace a čerpadlo prací, obě z vysoce kvalitních materiálů a s pohonem s frekvenčními měniči induktivní průtokoměry ve větvi filtrátu a ve větvi praní modulů systém zásoby proplachové vody. Zásobník prací vody je součástí i jednotek s menšími výkony. Podle specifických potřeb zákazníka může být součástí naší dodávky i odpovídající zásobník vody pro proplach modulů. PLC s dotykovou ovládací obrazovkou pro jednotky řady Dulcoclean UF. Programovatelný logický řídicí systém (PLC) trvale sleduje v reálném čase všechny důležité parametry ultrafiltrace, jakými jsou tlaky, tlakové diference a průtoky což je základem optimálního provozního režimu membránových modulů. Součástí dodávky mohou být i další sledovací a vyhodnocovací funkce možné předúpravy a další následné úpravy vody integrované do procesu. Přednosti ultrafiltračních zařízení zákal filtrátu pod 0,01 NTU bez ohledu na hodnotu zákalu surové vody úbytek molekulární váhy membrán je přibližně 100 kda (kilodalton) vysoká míra zachycení bakterií a virů (99,999 % pro bakterie a 99,99% pro MS2 fágy) snadná obsluha a provoz a jednoduché kombinování s nadřazenými systémy díky PLC řídící jednotce s dotykovou obrazovkou sladěné provozní kroky díky moderní měřící a regulační technice kompletní řešení včetně přesně odpovídající předúpravy a případné následné úpravy vody, pokud je zákazníkem požadována Ultrafiltrační zařízení ProMinent jsou vyráběny pro výkony 1-80 m 3 /h, s výtěžností nad 96 %. 5-2 Katalog ProMinent

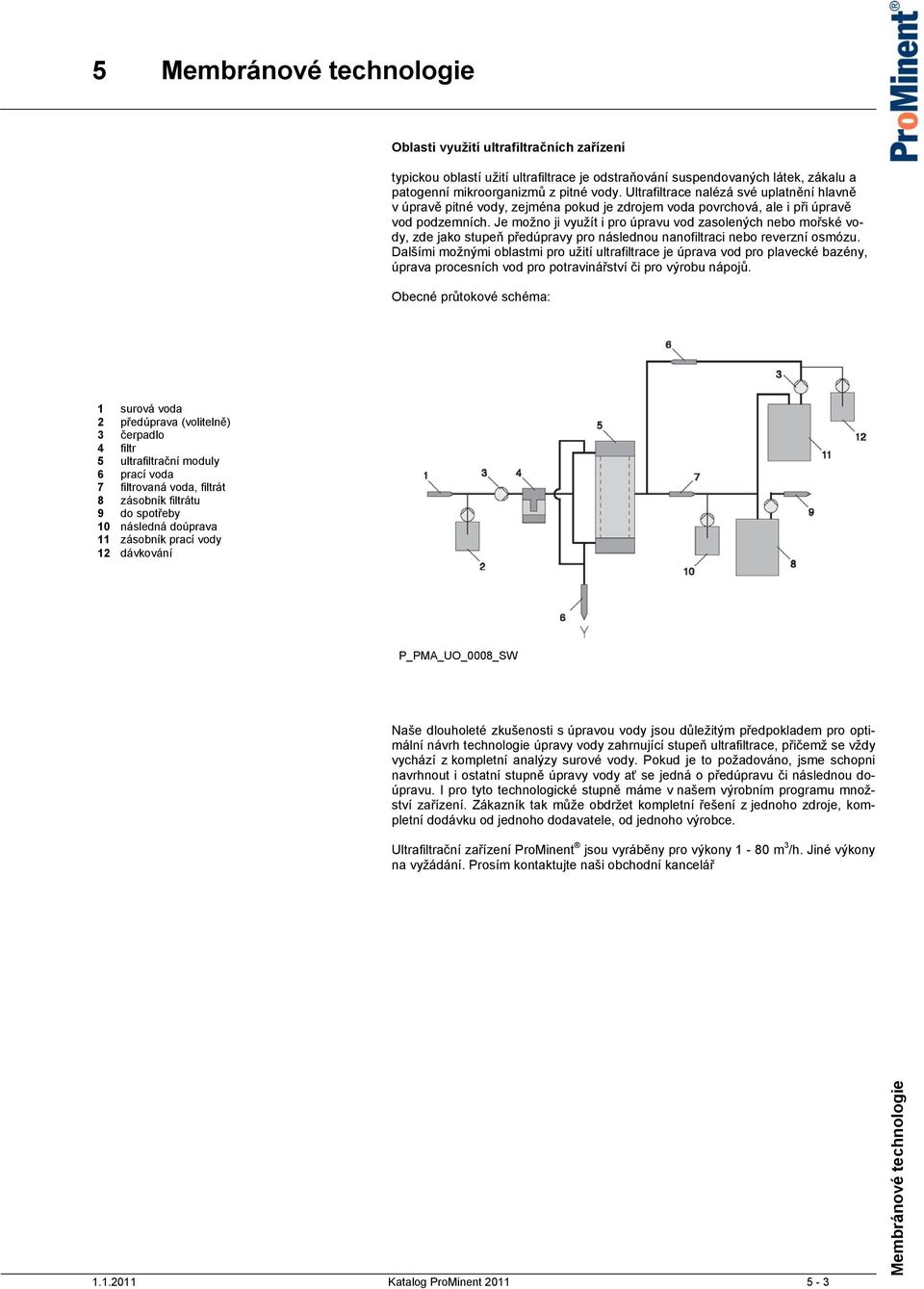

5 Oblasti využití ultrafiltračních zařízení typickou oblastí užití ultrafiltrace je odstraňování suspendovaných látek, zákalu a patogenní mikroorganizmů z pitné vody. Ultrafiltrace nalézá své uplatnění hlavně v úpravě pitné vody, zejména pokud je zdrojem voda povrchová, ale i při úpravě vod podzemních. Je možno ji využít i pro úpravu vod zasolených nebo mořské vody, zde jako stupeň předúpravy pro následnou nanofiltraci nebo reverzní osmózu. Dalšími možnými oblastmi pro užití ultrafiltrace je úprava vod pro plavecké bazény, úprava procesních vod pro potravinářství či pro výrobu nápojů. Obecné průtokové schéma: 1 surová voda 2 předúprava (volitelně) 3 čerpadlo 4 filtr 5 ultrafiltrační moduly 6 prací voda 7 filtrovaná voda, filtrát 8 zásobník filtrátu 9 do spotřeby 10 následná doúprava 11 zásobník prací vody 12 dávkování P_PMA_UO_0008_SW Naše dlouholeté zkušenosti s úpravou vody jsou důležitým předpokladem pro optimální návrh technologie úpravy vody zahrnující stupeň ultrafiltrace, přičemž se vždy vychází z kompletní analýzy surové vody. Pokud je to požadováno, jsme schopni navrhnout i ostatní stupně úpravy vody ať se jedná o předúpravu či následnou doúpravu. I pro tyto technologické stupně máme v našem výrobním programu množství zařízení. Zákazník tak může obdržet kompletní řešení z jednoho zdroje, kompletní dodávku od jednoho dodavatele, od jednoho výrobce. Ultrafiltrační zařízení ProMinent jsou vyráběny pro výkony 1-80 m 3 /h. Jiné výkony na vyžádání. Prosím kontaktujte naši obchodní kancelář Katalog ProMinent

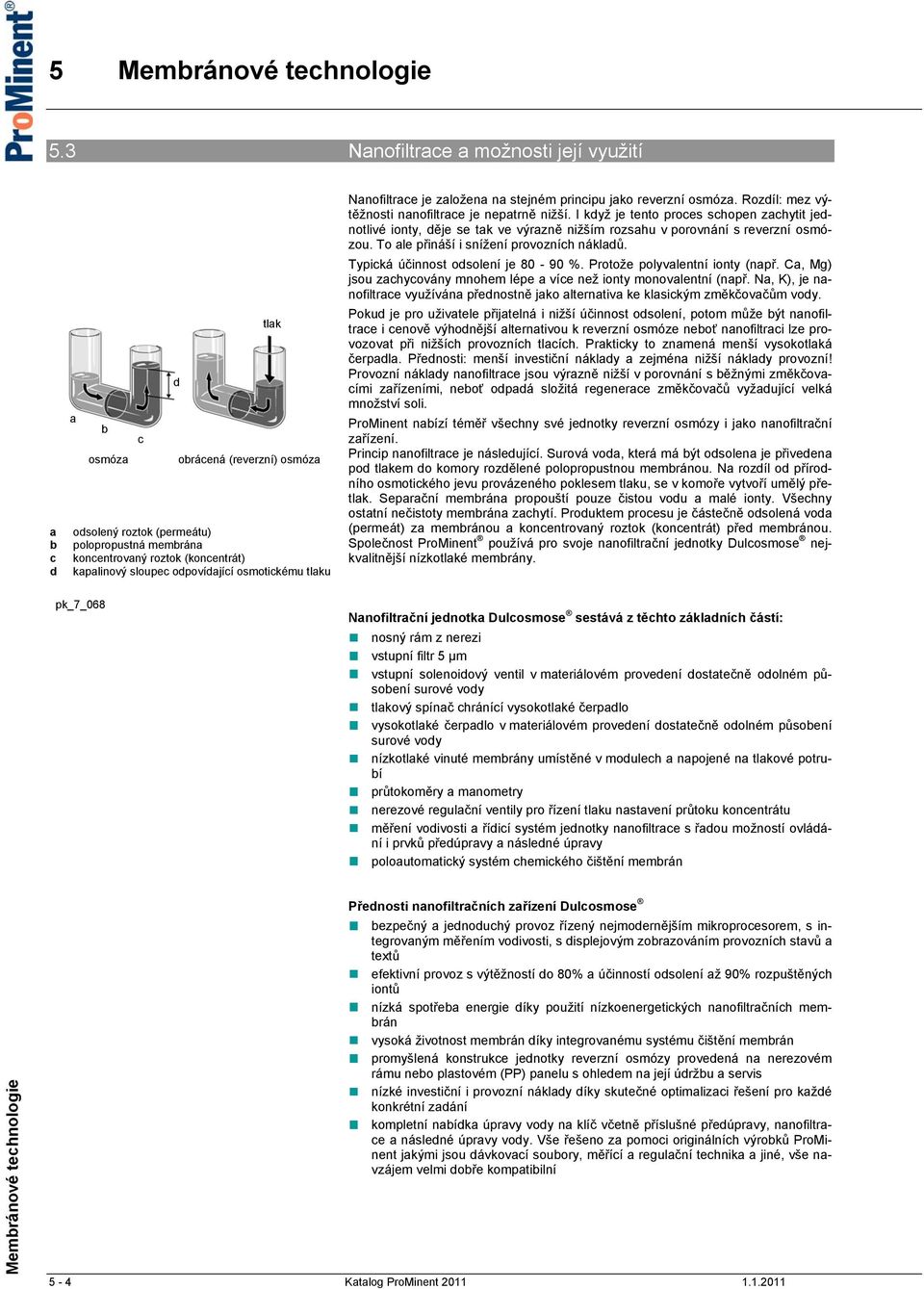

6 5.3 Nanofiltrace a možnosti její využití a b c d tlak d a b c osmóza obrácená (reverzní) osmóza odsolený roztok (permeátu) polopropustná membrána koncentrovaný roztok (koncentrát) kapalinový sloupec odpovídající osmotickému tlaku Nanofiltrace je založena na stejném principu jako reverzní osmóza. Rozdíl: mez výtěžnosti nanofiltrace je nepatrně nižší. I když je tento proces schopen zachytit jednotlivé ionty, děje se tak ve výrazně nižším rozsahu v porovnání s reverzní osmózou. To ale přináší i snížení provozních nákladů. Typická účinnost odsolení je %. Protože polyvalentní ionty (např. Ca, Mg) jsou zachycovány mnohem lépe a více než ionty monovalentní (např. Na, K), je nanofiltrace využívána přednostně jako alternativa ke klasickým změkčovačům vody. Pokud je pro uživatele přijatelná i nižší účinnost odsolení, potom může být nanofiltrace i cenově výhodnější alternativou k reverzní osmóze neboť nanofiltraci lze provozovat při nižších provozních tlacích. Prakticky to znamená menší vysokotlaká čerpadla. Přednosti: menší investiční náklady a zejména nižší náklady provozní! Provozní náklady nanofiltrace jsou výrazně nižší v porovnání s běžnými změkčovacími zařízeními, neboť odpadá složitá regenerace změkčovačů vyžadující velká množství soli. ProMinent nabízí téměř všechny své jednotky reverzní osmózy i jako nanofiltrační zařízení. Princip nanofiltrace je následující. Surová voda, která má být odsolena je přivedena pod tlakem do komory rozdělené polopropustnou membránou. Na rozdíl od přírodního osmotického jevu provázeného poklesem tlaku, se v komoře vytvoří umělý přetlak. Separační membrána propouští pouze čistou vodu a malé ionty. Všechny ostatní nečistoty membrána zachytí. Produktem procesu je částečně odsolená voda (permeát) za membránou a koncentrovaný roztok (koncentrát) před membránou. Společnost ProMinent používá pro svoje nanofiltrační jednotky Dulcosmose nejkvalitnější nízkotlaké membrány. pk_7_068 Nanofiltrační jednotka Dulcosmose sestává z těchto základních částí: nosný rám z nerezi vstupní filtr 5 μm vstupní solenoidový ventil v materiálovém provedení dostatečně odolném působení surové vody tlakový spínač chránící vysokotlaké čerpadlo vysokotlaké čerpadlo v materiálovém provedení dostatečně odolném působení surové vody nízkotlaké vinuté membrány umístěné v modulech a napojené na tlakové potrubí průtokoměry a manometry nerezové regulační ventily pro řízení tlaku nastavení průtoku koncentrátu měření vodivosti a řídicí systém jednotky nanofiltrace s řadou možností ovládání i prvků předúpravy a následné úpravy poloautomatický systém chemického čištění membrán Přednosti nanofiltračních zařízení Dulcosmose bezpečný a jednoduchý provoz řízený nejmodernějším mikroprocesorem, s integrovaným měřením vodivosti, s displejovým zobrazováním provozních stavů a textů efektivní provoz s výtěžností do 80% a účinností odsolení až 90% rozpuštěných iontů nízká spotřeba energie díky použití nízkoenergetických nanofiltračních membrán vysoká životnost membrán díky integrovanému systému čištění membrán promyšlená konstrukce jednotky reverzní osmózy provedená na nerezovém rámu nebo plastovém (PP) panelu s ohledem na její údržbu a servis nízké investiční i provozní náklady díky skutečné optimalizaci řešení pro každé konkrétní zadání kompletní nabídka úpravy vody na klíč včetně příslušné předúpravy, nanofiltrace a následné úpravy vody. Vše řešeno za pomoci originálních výrobků ProMinent jakými jsou dávkovací soubory, měřící a regulační technika a jiné, vše navzájem velmi dobře kompatibilní 5-4 Katalog ProMinent

7 Použití zařízení nanofiltrace Dulcosmose Typickou oblastí pro užití reverzní osmózy je odsolování vody na komunálních úpravnách vody, v chemickém a farmaceutickém průmyslu, v průmyslu výroby nápojů a potravin, v galvanickém průmyslu a při zpracování kovů, při úpravě napájecích vod v energetice a mnoho dalších. Obecné schéma úpravy vody s využitím nanofiltrace: 1 surová voda 2 filtr 3 čerpadlo 4 nanofiltrační moduly 5 koncentrát 6 permeát 7 zásobník permeátu 8 do místa spotřeby A předúprava B nanofiltrace C následná doúprava pk_7_067 Nanofiltrace je proces určený zejména k úpravě vody ze sladkovodních zdrojů. Nicméně lze jej využít i při odsolování brakické nebo mořské vody, například jako stupeň předúpravy před jejím následným odsolením v jednotce reverzní osmózy. Naši specialisté jsou díky mnoha letům zkušeností s výrobou a zprovozňováním jednotek reverzních osmóz schopni navrhnout na základě analýzy surové vody optimální řešení nanofiltrace pro zákazníka. Současně s tím je navržen i nejefektivnější způsob předpravy a následné úpravy za použití dalších originálních výrobků ProMinent. Celá dodávky tak pochází od jednoho výrobce, z jednoho zdroje. Jednou z našich specialit je dodávka kontejnerových úpraven vybavených kompletní technologií úpravy vody. Standardní nanofiltrační zařízení Dulcosmose jsou vyráběny pro výkony v rozsahu 1-50 m 3 /h permeátu. Jiné výkony na požádání Katalog ProMinent

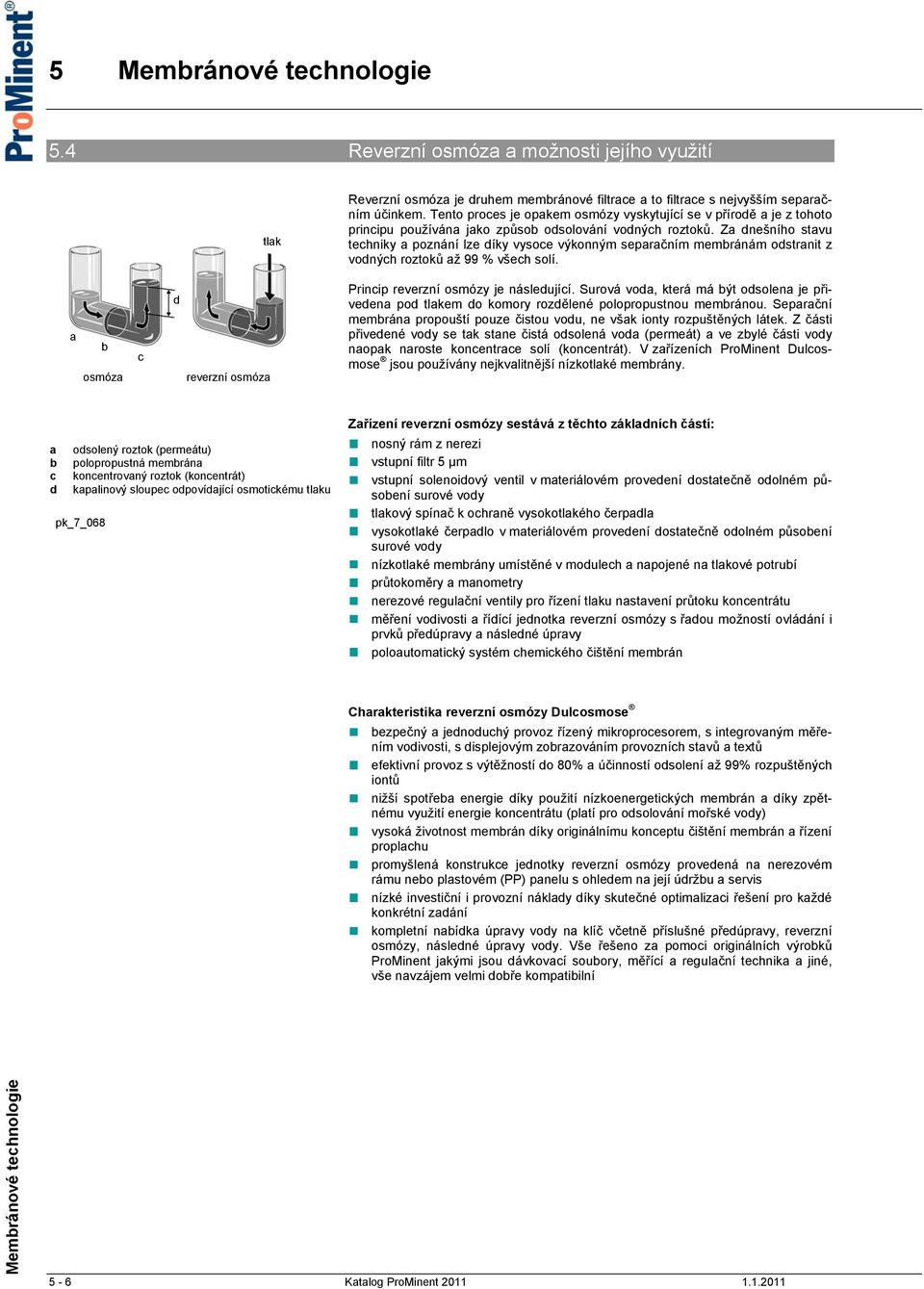

8 5.4 Reverzní osmóza a možnosti jejího využití tlak Reverzní osmóza je druhem membránové filtrace a to filtrace s nejvyšším separačním účinkem. Tento proces je opakem osmózy vyskytující se v přírodě a je z tohoto principu používána jako způsob odsolování vodných roztoků. Za dnešního stavu techniky a poznání lze díky vysoce výkonným separačním membránám odstranit z vodných roztoků až 99 % všech solí. a b osmóza c d reverzní osmóza Princip reverzní osmózy je následující. Surová voda, která má být odsolena je přivedena pod tlakem do komory rozdělené polopropustnou membránou. Separační membrána propouští pouze čistou vodu, ne však ionty rozpuštěných látek. Z části přivedené vody se tak stane čistá odsolená voda (permeát) a ve zbylé části vody naopak naroste koncentrace solí (koncentrát). V zařízeních ProMinent Dulcosmose jsou používány nejkvalitnější nízkotlaké membrány. a odsolený roztok (permeátu) b polopropustná membrána c koncentrovaný roztok (koncentrát) d kapalinový sloupec odpovídající osmotickému tlaku pk_7_068 Zařízení reverzní osmózy sestává z těchto základních částí: nosný rám z nerezi vstupní filtr 5 μm vstupní solenoidový ventil v materiálovém provedení dostatečně odolném působení surové vody tlakový spínač k ochraně vysokotlakého čerpadla vysokotlaké čerpadlo v materiálovém provedení dostatečně odolném působení surové vody nízkotlaké membrány umístěné v modulech a napojené na tlakové potrubí průtokoměry a manometry nerezové regulační ventily pro řízení tlaku nastavení průtoku koncentrátu měření vodivosti a řídící jednotka reverzní osmózy s řadou možností ovládání i prvků předúpravy a následné úpravy poloautomatický systém chemického čištění membrán Charakteristika reverzní osmózy Dulcosmose bezpečný a jednoduchý provoz řízený mikroprocesorem, s integrovaným měřením vodivosti, s displejovým zobrazováním provozních stavů a textů efektivní provoz s výtěžností do 80% a účinností odsolení až 99% rozpuštěných iontů nižší spotřeba energie díky použití nízkoenergetických membrán a díky zpětnému využití energie koncentrátu (platí pro odsolování mořské vody) vysoká životnost membrán díky originálnímu konceptu čištění membrán a řízení proplachu promyšlená konstrukce jednotky reverzní osmózy provedená na nerezovém rámu nebo plastovém (PP) panelu s ohledem na její údržbu a servis nízké investiční i provozní náklady díky skutečné optimalizaci řešení pro každé konkrétní zadání kompletní nabídka úpravy vody na klíč včetně příslušné předúpravy, reverzní osmózy, následné úpravy vody. Vše řešeno za pomoci originálních výrobků ProMinent jakými jsou dávkovací soubory, měřící a regulační technika a jiné, vše navzájem velmi dobře kompatibilní 5-6 Katalog ProMinent

9 Použití jednotek reverzní osmózy Dulcosmose typickou oblastí pro užití reverzní osmózy je odsolování vody na komunálních úpravnách vody, v chemickém a farmaceutickém průmyslu, v průmyslu výroby nápojů a potravin, v galvanickém průmyslu a při zpracování kovů, při úpravě napájecích vod v energetice a mnoho dalších. Obecné schéma úpravy vody s využitím reverzní osmózy: 1 surová voda 2 filtr 3 čerpadlo 4 reverzně osmotické moduly 5 koncentrát 6 permeát 7 zásobník permeátu 8 do místa spotřeby A předúprava B reverzní osmóza C následná doúprava pk_7_067 Z hlediska koncentrace solí v surové vodě lze rozlišovat tři základní kategorie vod: pitná voda (obsah solí do 1000 mg/l) brakická voda (obsah solí do mg/l) mořská voda (obsah solí nad mg/l) Naši specialisté jsou díky mnoha letům zkušeností s výrobou a zprovozňováním jednotek reverzních osmóz schopni navrhnout na základě analýzy surové vody optimální řešení reverzní osmózy pro zákazníka. Současně s tím je navržen i nejefektivnější způsob předpravy a následné úpravy za použití dalších originálních výrobků ProMinent. Celá dodávky tak pochází od jednoho výrobce, z jednoho zdroje. Jednou z našich specialit je dodávka kontejnerových úpraven vybavených kompletní technologií úpravy vody. ProMinent má rovněž rozsáhle zkušenosti se stavbou i speciálních jednotek reverzní osmózy jakými jsou například dvoustupňové jednotky dodávané tam, kde jsou požadavky na kvalitu permeátu velmi vysoké. Kontaktujte nás a my Vám pomůžeme s řešením vaší potřeby upravené vody. Reverzní osmóza Dulcosmose typ ecopro TW BW SW výkon (m 3 /h) ,5 1 0,5 0,25 0,1 koncentrace solí (mg/l) < 1000 mg/l < 1000 mg/l < 5000 mg/l < mg/l k odstranění částic NL k odstranění NL a odsolení vody P_PMA_MT_0002_SW Katalog ProMinent

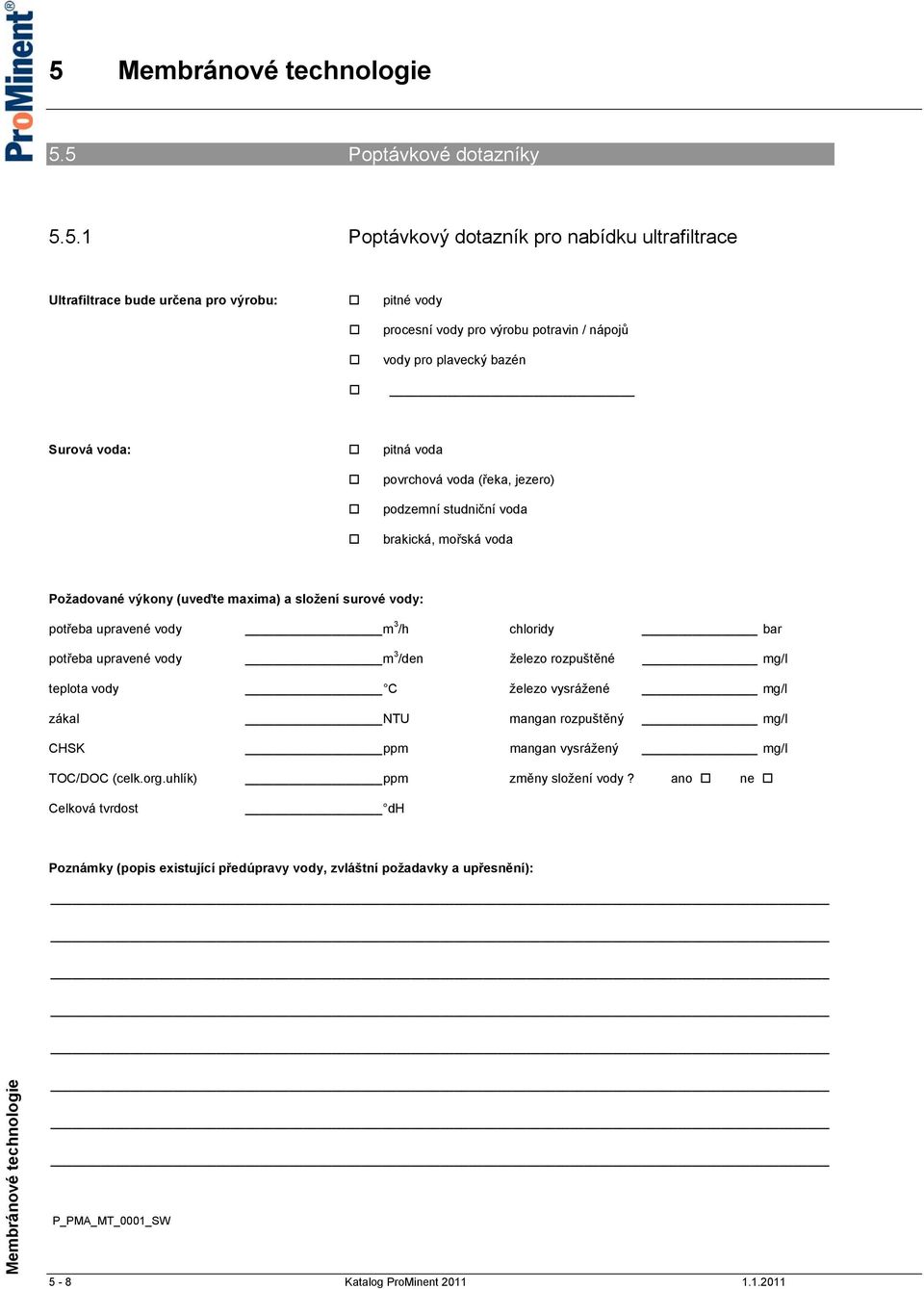

10 5.5 Poptávkové dotazníky Poptávkový dotazník pro nabídku ultrafiltrace Ultrafiltrace bude určena pro výrobu: pitné vody procesní vody pro výrobu potravin / nápojů vody pro plavecký bazén Surová voda: pitná voda povrchová voda (řeka, jezero) podzemní studniční voda brakická, mořská voda Požadované výkony (uveďte maxima) a složení surové vody: potřeba upravené vody m 3 /h chloridy bar potřeba upravené vody m 3 /den železo rozpuštěné mg/l teplota vody C železo vysrážené mg/l zákal NTU mangan rozpuštěný mg/l CHSK ppm mangan vysrážený mg/l TOC/DOC (celk.org.uhlík) ppm změny složení vody? ano ne Celková tvrdost dh Poznámky (popis existující předúpravy vody, zvláštní požadavky a upřesnění): P_PMA_MT_0001_SW 5-8 Katalog ProMinent

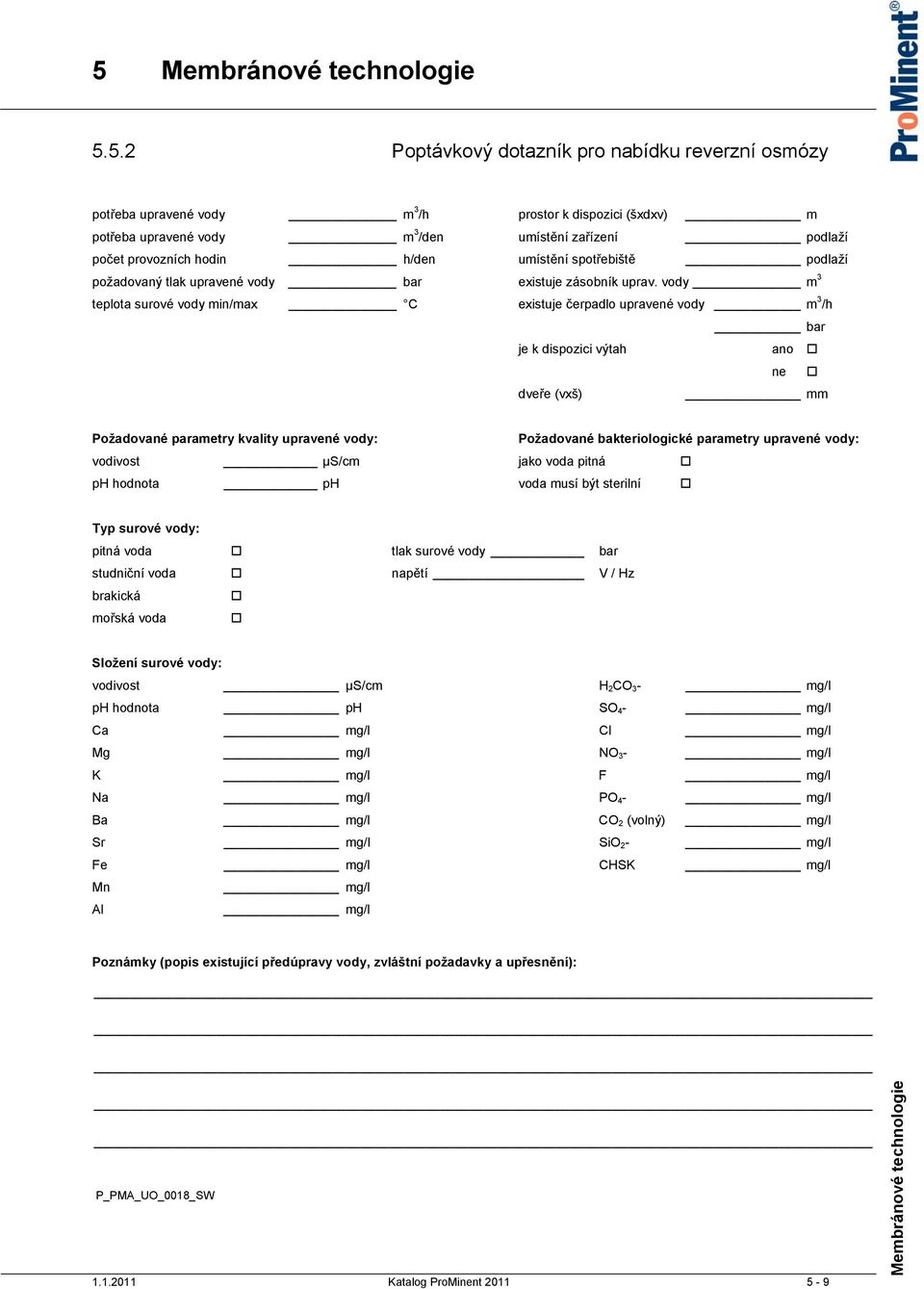

11 5.5.2 Poptávkový dotazník pro nabídku reverzní osmózy potřeba upravené vody m 3 /h prostor k dispozici (šxdxv) m potřeba upravené vody m 3 /den umístění zařízení podlaží počet provozních hodin h/den umístění spotřebiště podlaží požadovaný tlak upravené vody bar existuje zásobník uprav. vody m 3 teplota surové vody min/max C existuje čerpadlo upravené vody m 3 /h bar je k dispozici výtah ano ne dveře (vxš) mm Požadované parametry kvality upravené vody: Požadované bakteriologické parametry upravené vody: vodivost µs/cm jako voda pitná ph hodnota ph voda musí být sterilní Typ surové vody: pitná voda tlak surové vody bar studniční voda napětí V / Hz brakická mořská voda Složení surové vody: vodivost µs/cm H 2 CO 3 - mg/l ph hodnota ph SO 4 - mg/l Ca mg/l Cl mg/l Mg mg/l NO 3 - mg/l K mg/l F mg/l Na mg/l PO 4 - mg/l Ba mg/l CO 2 (volný) mg/l Sr mg/l SiO 2 - mg/l Fe mg/l CHSK mg/l Mn mg/l Al mg/l Poznámky (popis existující předúpravy vody, zvláštní požadavky a upřesnění): P_PMA_UO_0018_SW Katalog ProMinent

12 5.6 Ultrafiltrační zařízení Ultrafiltrační jednotky Dulcoclean UF eco Typová řada Dulcoclean UF eco zahrnuje ultrafiltrační jednotky určené pro rezidenční aplikace jako jsou hotely, rekreační centra, restaurace případně menší průmyslové objekty. Pokud bude zařízení dovybaveno i zásobníkem upravené vody, lze pitnou vodou zásobovat menší oblasti, vesnici a podobně. Jednotky Dulcoclean UF eco jsou určeny pro odstranění zákalu, nerozpuštěných látek a mikrobiálního znečištění (bakterie, viry, parazity). Jednotky jsou schopny vyrábět vodu ve stálé kvalitě i v případech měnícího se složení natékající surové vody. Úroveň zachycení bakterií a virů je 99,999 % pro bakterie a 99,99% pro MS2 fágy. Řídící mikroprocesor zajišťuje plně automatizovaný provoz jednotky a současně zabezpečuje minimální spotřebu vody a elektrické energie. Intervaly vlastní filtrace a praní filtračních elementů jsou automaticky upravovány podle stupně zanesení nečistotami a podle kvality vody. Centrálně lze řídit i další zařízení náležící do souboru úpravy vody. Pravidelně prováděné testy integrity systému přispívají ke zvyšování provozní spolehlivosti jednotky. jednotka výkon* (při 15 C) počet membrán příkon rozměry l/h ks W mm Dulcoclean eco / x149x149 Dulcoclean eco / x267x358 * filtrační výkon závisí na kvalitě vody a na tlaku vstupní surové vody. Výkon klesá s celkovou dobou provozu zařízení. Maximální filtrační výkon odpovídá novým nezanešeným modulům. P_PMA_DN_0002_SW Typické výkonové parametry ultrafiltrace Dulcoclean eco4 a typ předúpravy pro různé typy surové vody: Surová voda Doporučená předúprava Výkon ultrafiltrace - kontinuální voda z vrtu, ze studny < 300 μm filtrace, ultrafiltrace 1900 l/h voda z vrtu nebo ze studny odebíraná blízko povrchu, bez rozp. org. látek voda z vrtu nebo ze studny odebíraná blízko povrchu, s rozp. org. látkami povrchová voda < 300 μm filtrace, ultrafiltrace 1200 l/h l/h < 300 μm filtrace, flokulace, ultrafiltrace s CIP < 300 μm filtrace, flokulace, písková filtrace, ultrafiltrace s CIP 1200 l/h l/h 950 l/h l/h napájení 230/115 V, 50/60 Hz, volitelně 12/24 V stejnosm. provozní tlak 2,5-5,0 bar tlakový spád na membráně 2,5-3,5 bar provozní teplota 4-40 C typ membrán PES UF membrány rozměr pórů 15 nm Kompletní řešení včetně předúpravy surové vody a doúpravy filtrované vody jsme připraveni nabídnout na vyžádání Katalog ProMinent

13 5.6.2 Ultrafiltrační jednotky Dulcoclean UF Typová řada Dulcoclean UF zahrnuje ultrafiltrační jednotky určené pro moderní úpravu pitné vody. Jednotky jsou osazeny velmi robustními ultrafiltračními membránami pracujícími na principu dutého kapilárního vlákna se zaslepeným koncem. Tento způsob filtrace v porovnání s principem vinutých membrán vyžaduje méně provozní vody a méně energie. Praní filtračních prvků je prováděno v pravidelných intervalech s cílem zabránit zablokování filtračních modulů. V závislosti na kvalitě natékající vody může být praní modulů prováděno i chemickou cestou. Řídící mikroprocesor s uživatelsky příjemným dotykovým panelem ovládání zajišťuje plně automatizovaný provoz systému. Četné regulační možnosti nabízí provoz s možností snadného přizpůsobení měnícím se podmínkám a vysokou úroveň provozní bezpečnosti. Měnící se kvalita a složení surové vody se dá proto jednoduše kompenzovat změnami nastavení jednotky. Všechny podstatné provozní parametry jsou snímány elektronicky. Ultrafiltrační jednotky Dulcoclean UF jsou určeny pro filtraci pitné vody charakterizované následujícím složením: hodnota ph 3,0-12,0 volný chlor max. 200 ppmh zákal 0,5-30 NTU rozpuštěný org. uhlík (DOC) 0,5-12 mg/l celkem nerozpuštěné látky (TSS) < 50 mg/l Odlišnosti složení upravované vody od výše uvedených mezí ovlivní výkon zařízení a konstrukci zařízení. Kontaktujte prosím naše specialisty. jednotka výkon* (při 15 C) počet membrán příkon rozměry m 3 /h ks kw mm Dulcoclean UF1 2,7 4, x588x1137 Dulcoclean UF2 5,4-9, x588x1638 Dulcoclean UF4 10,8-18, x588x2638 * filtrační výkon závisí na kvalitě vody Ultrafiltrační zařízení ProMinent pro výkony vyšší jako 18 m 3 /h jsou navrhovány individuálně. Prosím kontaktujte naši obchodní kancelář Jako doplňková zařízení provozního souboru ultrafiltrace dodáváme dále plně automatizované neutralizační systémy pro zpracování pracích kyselých a alkalických vod, zásobníky chemikálií i upravené vody, měřící a regulační soubory Katalog ProMinent

14 5.7 Jednotky reverzní osmózy Dulcosmose Jednotky reverzní osmózy Dulcosmose ecopro Jednotky reverzní osmózy typ ecopro, provedení na PP panelu, výkonová oblast l/h Tato řada reverzních osmóz představuje nejnižší výkonový model určený pro moderní odsolování pitné vody. Jednotky této řady jsou osazeny nejmodernějšími nízkotlakými membránami typu ultra low-pressure čímž je zajištěna vysoká hospodárnost provozu daná na jedné straně maximálním dosažitelným výkonem a na straně druhé velmi nízkými provozními náklady. Nízký provozní tlak dovoluje použití potrubních rozvodů z PVC. Jednotky o velikosti ekopro je možno dodat i s poloautomatickým čistícím zařízením a proplachem surovou vodou. Řada ecopro je určena pro odsolení vstupní vody charakterizované následujícím složením: hodnota ph 3-10 koloidní index (SDI) < 3 volný chlor < 0,1 mg/l celkový obsah Fe, Mn < 0,2 mg/l celková tvrdost < 0,1 dh bakteriální kolonie < 100 KTJ/ml zákal < 0,5 NTU CHSK 5 mg/l ** Reverzní osmózy jsou osazené membránami velikostí 2,5 a 4 s účinností odsolení %. výkon permeátu typ při teplotě počet instalovaný vnější max.* jednotky RO vody 15 C membrán příkon rozměry solnost (l/h) (ks) (kw) (mm) (mg/l) ecopro , x500x ecopro , x500x ecopro , x600x ecopro , x600x ecopro , x800x ecopro , x800x ecopro , x800x ecopro , x800x pk_7_062_v2 * změna solnosti ovlivňuje výkon jednotky reverzní osmózy ** jako O Katalog ProMinent

15 Jednotky reverzní osmózy typ ecopro, provedení na ocelovém rámu, výkonová oblast l/h Tato řada reverzních osmóz představuje základní model určený pro odsolování pitné vody. Jednotky této řady jsou osazeny nejmodernějšími nízkotlakými membránami typu ultra low-pressure čímž je zajištěna vysoká hospodárnost provozu daná na jedné straně maximálním dosažitelným výkonem a na straně druhé velmi nízkými provozními náklady. Nízký provozní tlak dovoluje použití potrubních rozvodů z PVC. Jednotky mohou být vybaveny i poloautomatickým čistícím zařízením pro čištění membránových modulů a zařízení proplachu permeátem a surovou vodou. P_PMA_UO_0020_SW1 Řada ecopro je určena pro odsolení vstupní vody charakterizované následujícím složením: maximální obsah solí 1000 mg/l * hodnota ph 3-10 koloidní index (SDI) < 3 volný chlor < 0,1 mg/l celkový obsah Fe, Mn < 0,2 mg/l celková tvrdost < 0,1 dh bakteriální kolonie < 100 KTJ/ml zákal < 0,5 NTU CHSK 5 mg/l ** * změna solnosti ovlivňuje výkon jednotky reverzní osmózy ** jako O 2 Reverzní osmózy jsou osazené membránami velikosti 4 s účinností odsolení %. výkon permeátu při teplotě počet instalovaný vnější typ vody 15 C membrán příkon rozměry jednotky RO (l/h) (ks) (kw) (mm) ecopro ,2 1750x2500x750 ecopro ,2 1750x2600x750 ecopro ,2 1800x3500x Katalog ProMinent

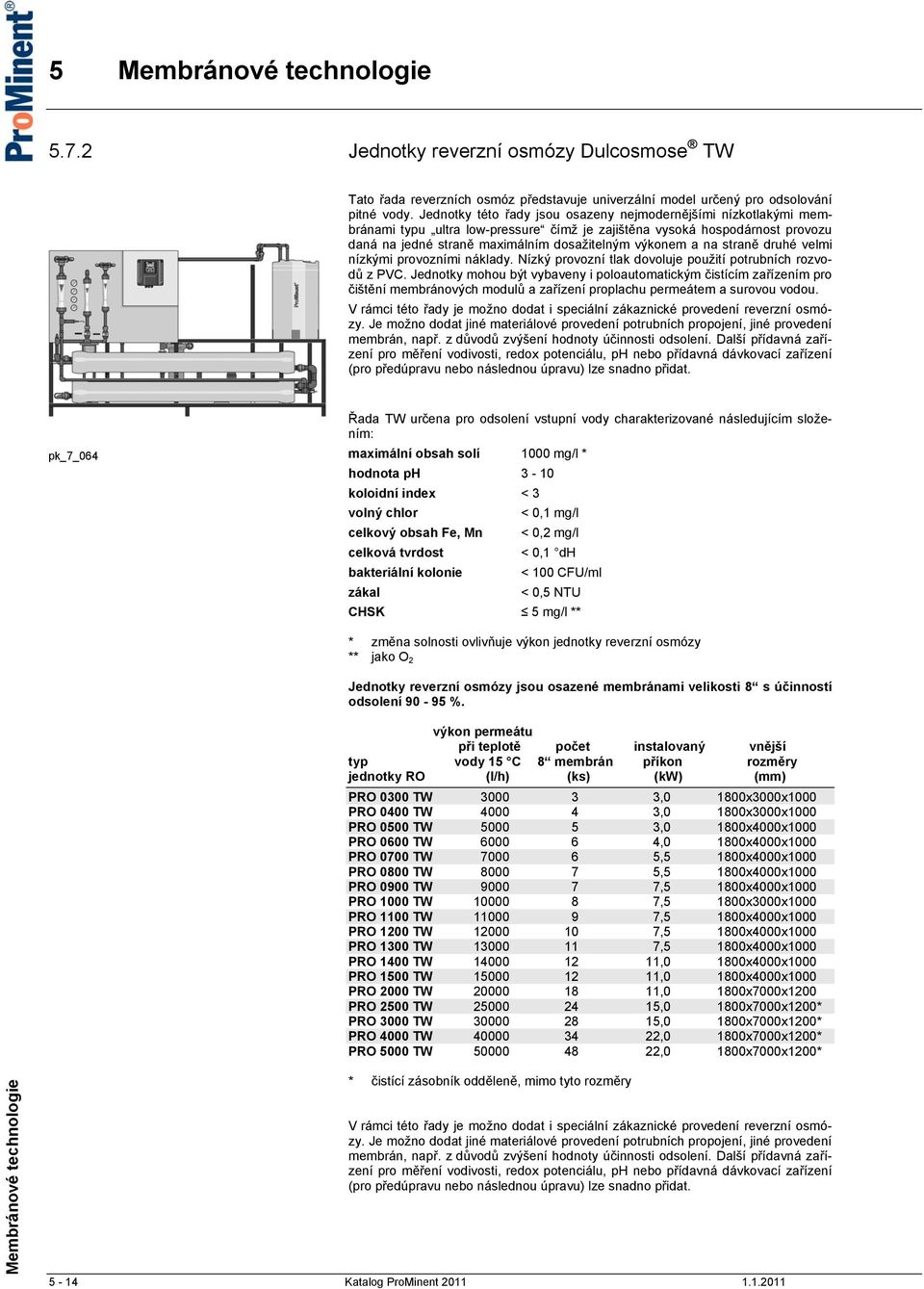

16 5.7.2 Jednotky reverzní osmózy Dulcosmose TW Tato řada reverzních osmóz představuje univerzální model určený pro odsolování pitné vody. Jednotky této řady jsou osazeny nejmodernějšími nízkotlakými membránami typu ultra low-pressure čímž je zajištěna vysoká hospodárnost provozu daná na jedné straně maximálním dosažitelným výkonem a na straně druhé velmi nízkými provozními náklady. Nízký provozní tlak dovoluje použití potrubních rozvodů z PVC. Jednotky mohou být vybaveny i poloautomatickým čistícím zařízením pro čištění membránových modulů a zařízení proplachu permeátem a surovou vodou. V rámci této řady je možno dodat i speciální zákaznické provedení reverzní osmózy. Je možno dodat jiné materiálové provedení potrubních propojení, jiné provedení membrán, např. z důvodů zvýšení hodnoty účinnosti odsolení. Další přídavná zařízení pro měření vodivosti, redox potenciálu, ph nebo přídavná dávkovací zařízení (pro předúpravu nebo následnou úpravu) lze snadno přidat. pk_7_064 Řada TW určena pro odsolení vstupní vody charakterizované následujícím složením: maximální obsah solí 1000 mg/l * hodnota ph 3-10 koloidní index < 3 volný chlor < 0,1 mg/l celkový obsah Fe, Mn < 0,2 mg/l celková tvrdost < 0,1 dh bakteriální kolonie < 100 CFU/ml zákal < 0,5 NTU CHSK 5 mg/l ** * změna solnosti ovlivňuje výkon jednotky reverzní osmózy ** jako O 2 Jednotky reverzní osmózy jsou osazené membránami velikosti 8 s účinností odsolení %. výkon permeátu při teplotě počet instalovaný vnější typ vody 15 C 8 membrán příkon rozměry jednotky RO (l/h) (ks) (kw) (mm) PRO 0300 TW ,0 1800x3000x1000 PRO 0400 TW ,0 1800x3000x1000 PRO 0500 TW ,0 1800x4000x1000 PRO 0600 TW ,0 1800x4000x1000 PRO 0700 TW ,5 1800x4000x1000 PRO 0800 TW ,5 1800x4000x1000 PRO 0900 TW ,5 1800x4000x1000 PRO 1000 TW ,5 1800x3000x1000 PRO 1100 TW ,5 1800x4000x1000 PRO 1200 TW ,5 1800x4000x1000 PRO 1300 TW ,5 1800x4000x1000 PRO 1400 TW ,0 1800x4000x1000 PRO 1500 TW ,0 1800x4000x1000 PRO 2000 TW ,0 1800x7000x1200 PRO 2500 TW ,0 1800x7000x1200* PRO 3000 TW ,0 1800x7000x1200* PRO 4000 TW ,0 1800x7000x1200* PRO 5000 TW ,0 1800x7000x1200* * čistící zásobník odděleně, mimo tyto rozměry V rámci této řady je možno dodat i speciální zákaznické provedení reverzní osmózy. Je možno dodat jiné materiálové provedení potrubních propojení, jiné provedení membrán, např. z důvodů zvýšení hodnoty účinnosti odsolení. Další přídavná zařízení pro měření vodivosti, redox potenciálu, ph nebo přídavná dávkovací zařízení (pro předúpravu nebo následnou úpravu) lze snadno přidat Katalog ProMinent

17 5.7.3 Jednotky reverzní osmózy Dulcosmose BW Tato řada reverzních osmóz představuje univerzální model určený pro odsolování brakických vod. Jednotky této řady jsou osazeny nejmodernějšími nízkotlakými membránami typu high rejection low-pressure čímž je zajištěna vysoká hospodárnost provozu daná na jedné straně maximálním dosažitelným výkonem a na straně druhé velmi nízkými provozními náklady. Nízkotlaká strana jednotek řady BW je osazena potrubím z PVC. Potrubní propojení ve vysokotlaké části je provedeno z nerezi třídy DIN Nerezové potrubní spoje jsou svařovány v ochranné atmosféře (TIG) a následně v našich vlastních provozech pasivovány v mořících lázních. Jednotky mohou být vybaveny i poloautomatickým čistícím zařízením pro čištění membránových modulů a zařízení proplachu permeátem a surovou vodou. pk_7_065 Řada BW určena pro odsolení vstupní surové vody charakterizované následujícím složením: maximální obsah solí 5000 mg/l * hodnota ph 3-10 koloidní index < 3 volný chlor < 0,1 mg/l celkový obsah Fe, Mn < 0,2 mg/l celková tvrdost voda musí být chemicky stabilizována bakteriální kolonie < 100 KTJ/ml zákal < 0,5 NTU CHSK 5 mg/l ** * změna solnosti ovlivňuje výkon jednotky reverzní osmózy ** jako O 2 Jednotky reverzní osmózy osazené membránami velikosti 8 s účinností odsolení %. výkon permeátu při teplotě počet 4 a instalovaný vnější typ vody 25 C 8 membrán příkon rozměry jednotky RO (l/h) (ks) (kw) (mm) PRO 0200 BW x3500x750 PRO 0300 BW ,5 1800x3000x1000 PRO 0400 BW ,5 1800x3000x1000 PRO 0500 BW ,5 1800x4000x1000 PRO 0600 BW ,5 1800x4000x1000 PRO 0700 BW ,5 1800x4000x1000 PRO 0800 BW x4000x1000 PRO 0900 BW x4000x1000 PRO 1000 BW x3000x1000 PRO 1100 BW x4000x1000 PRO 1200 BW x5000x1000 PRO 1300 BW x6000x1000 PRO 1400 BW x5000x1000 PRO 1500 BW ,5 1800x5000x1000 PRO 2000 BTW ,5 1800x6000x1200 PRO 2500 BW x6000x1200* PRO 3000 BW x6000x1200* PRO 4000 BW x7000x1200* PRO 5000 BW x7000x1200* * čistící zásobník odděleně, mimo tyto rozměry V rámci této řady je možno dodat i speciální zákaznické provedení reverzní osmózy. Je možno dodat jiné materiálové provedení potrubních propojení, jiné provedení membrán, např. z důvodů zvýšení hodnoty účinnosti odsolení. Další přídavná zařízení pro měření vodivosti, redox potenciálu, ph nebo přídavná dávkovací zařízení (pro předúpravu nebo následnou úpravu) lze snadno přidat Katalog ProMinent

18 5.7.4 Jednotky reverzní osmózy Dulcosmose SW pk_7_074 Tato řada reverzních osmóz představuje standardní model určený pro odsolování mořské vody. Jednotky této řady jsou osazeny nejmodernějšími nízkotlakými membránami typu high rejection low-pressure čímž je zajištěna vysoká hospodárnost provozu daná na jedné straně maximálním dosažitelným výkonem a na straně druhé velmi nízkými provozními náklady. Nízkotlaká strana jednotek řady SW je osazena potrubím z PVC. Potrubní propojení ve vysokotlaké části je provedeno z vysoce kvalitní nerezi třídy DIN Nerezové potrubní spoje jsou svařovány v ochranné atmosféře (TIG) a následně v našich vlastních provozech pasivovány v mořících lázních. Jednotky mohou být vybaveny i poloautomatickým čistícím zařízením pro čištění membránových modulů a zařízení proplachu permeátem a surovou vodou. Volitelně je možno osadit jednotky reverzní osmózy i nejmodernějším zařízením zpětného využití energie odcházejícího koncentrátu. Řada SW určena pro odsolení mořské vody charakterizované následujícím složením: maximální obsah solí mg/l * hodnota ph 3-10 koloidní index < 3 volný chlor < 0,1 mg/l celkový obsah Fe, Mn < 0,2 mg/l celková tvrdost voda musí být chemicky stabilizována bakteriální kolonie < 100 KTJ/ml zákal < 0,5 NTU CHSK 5 mg/l ** * změna solnosti ovlivňuje výkon jednotky reverzní osmózy ** jako O 2 Jednotky reverzní osmózy jsou osazené membránami velikosti 4 a 8 s účinností odsolení 99 %. výkon permeátu počet dodatečný při teplotě 4 a 8 instalovaný příkon vnější typ vody 25 C membrán příkon rekuperace rozměry jednotky RO (l/h) (ks) (kw) (kw) (mm) PRO 0068 SW ,5-1800x3500x1000 PRO 0160 SW x4000x1000 PRO 0230 SW x4000x1000 PRO 0270 SW ,6* 1800x4000x1000 PRO 0330 SW ,5 8,6 1800x4000x1000 PRO 0410 SW ,2* 1800x5000x1200 PRO 0550 SW ,5 13,2* 1800x5000x1200 PRO 0650 SW ,2* 1800x5000x1400 PRO 0850 SW ,5* 1800x6000x1500 PRO 0900 SW * 1800x5000x1500 PRO 1150 SW * 1800x6000x1500** PRO 1350 SW ,5* 1800x7000x1500** PRO 1700 SW ,5* 1800x7000x1500** PRO 2000 SW * 1800x7000x1500** PRO 2350 SW ,5* 1800x7000x1200** PRO 2700 SW ,5* 1800x7000x1200** * zpětné využití energie koncentrátu v tlakovém výměníku ** čistící zásobník odděleně, mimo tyto rozměr V rámci této řady je možno dodat i speciální zákaznické provedení reverzní osmózy. Je možno dodat jiné materiálové provedení potrubních propojení, jiné provedení membrán, např. z důvodů zvýšení hodnoty účinnosti odsolení. Další přídavná zařízení pro měření vodivosti, redox potenciálu, ph nebo přídavná dávkovací zařízení (pro předúpravu nebo následnou úpravu) lze snadno přidat Katalog ProMinent
