1 ÚVOD: Programové vybavení Tango! 3 D je ureno pro manuální i CNC micí stroje. S pomocí široké škály hardwarových rozhraní je možno nasadit tento software prakticky na jakékoli micí zaízení s dotykovým, optickým, elektronickým i kamerovým systémem. Draz je kladem na intuitivnost používání a jednoduchost programování s minimálními nároky na školení obsluhy. ZÁKLADNÍ MODULY: EasyMeasure: EasyCAD: EasyReport: EasyCamera: ProfTools: Hardwarový klí: Update + registrace: mení geometrických útvar + konstrukce a vyhodnocení porovnání souásti s CAD modelem (STEP, IGES), možnost mení a vyhodnocení odchylek, 2D ezy CAD modelem tvorba šablon pro výstupní protokoly, formát html bezdotykové 2D mení s kamerou, vyhodnocení na monitoru, automatické rozpoznání útvar pokroilá tvorba micích program s pomocí píkaz Hi-Level USB klíenka pro provoz micího SW, licence, možnost update 12 msíní update zdarma. Registrace na POSLEDNÍ NOVINKY: - rychlejší promítání bodu na CAD model - nové funkce normálního a grafického protokolu - práce s hranovým bodem - software od verze 2.1 je možno použít i pro ízení stroje CNC - systém dokumentace novinek (release notes), management chyb a jejich oprav (bug fixies)

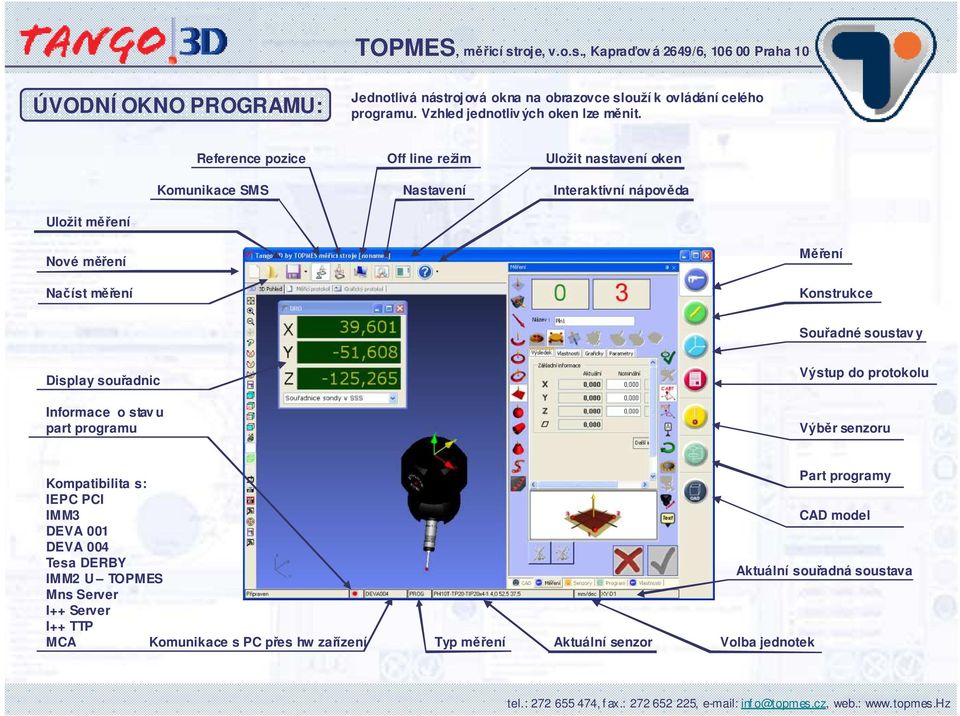

2 ÚVODNÍ OKNO PROGRAMU: Jednotlivá nástrojová okna na obrazovce slouží k ovládání celého programu. Vzhled jednotliv ých oken lze mnit. Reference pozice Komunikace SMS Off line režim Nastavení Uložit nastavení oken Interaktivní nápovda Uložit mení Nové mení Naíst mení Mení Konstrukce Souadné soustav y Display souadnic Výstup do protokolu Informace o stav u part programu Výbr senzoru Kompatibilita s: IEPC PCI IMM3 DEVA 001 DEVA 004 Tesa DERBY IMM2 U TOPMES Mns Server I++ Server I++ TTP MCA Komunikace s PC pes hw zaízení Typ mení Aktuální senzor Part programy CAD model Aktuální souadná soustava Volba jednotek tel.: , f ax.: , inf o@topmes.cz, web.:

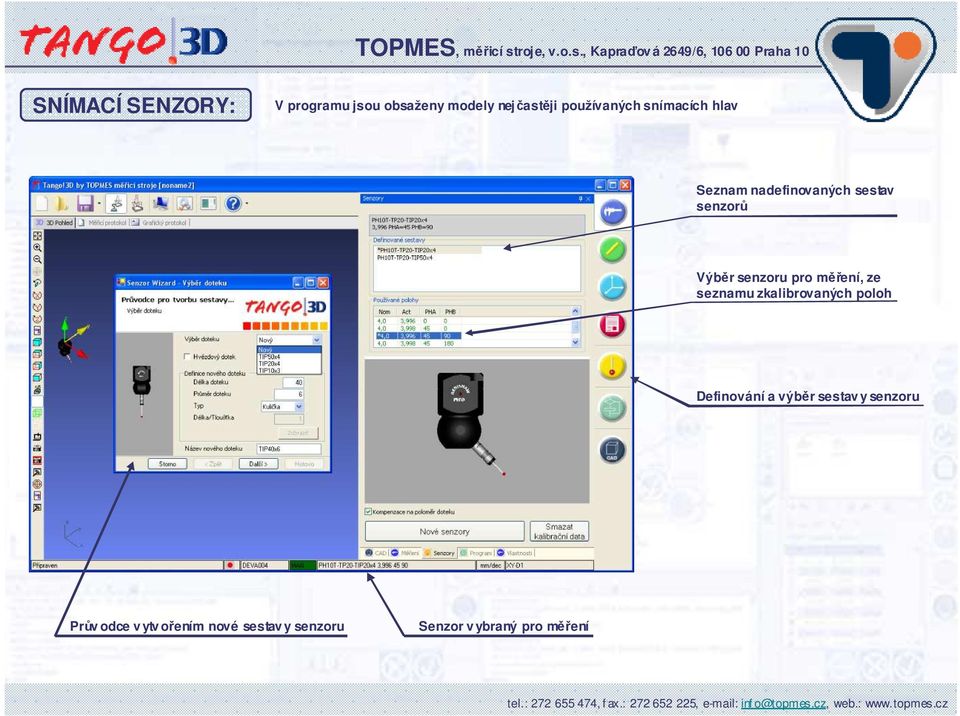

3 SNÍMACÍ SENZORY: V programu jsou obsaženy modely nej astji používaných snímacích hlav Seznam nadefinovaných sestav senzor Výbr senzoru pro mení, ze seznamu zkalibrovaných poloh Definování a výbr sestav y senzoru Prv odce v ytv oením nové sestav y senzoru Senzor v ybraný pro mení

4 MENÍ ÚTVAR: Možnost mení všech základních geometrických útv ar, v yhodnocování odchylek od CAD modelu, mení a export 2D kivek Program je v ybaven autodetekcí útv ar pi mení, nebo je možné pomocí tlaítkové v olby zv olit typ meného útv aru. Možnost volby délkových a úhlových jednotek: MM milimetry CM centimetry M metry INCH palce FEET stopy DEC dekadické RAD radiány DMS stupn, minuty, v teiny Smazat poslední bod Smazat všechny body Zrušit mení Potv rdit mení

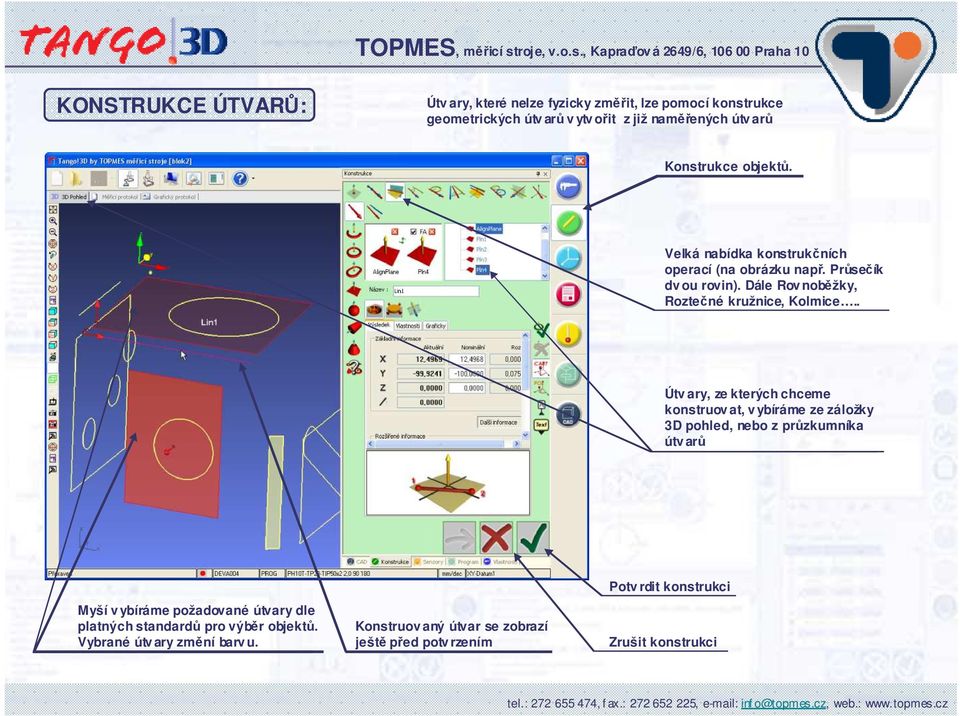

5 KONSTRUKCE ÚTVAR: Útv ary, které nelze fyzicky zmit, lze pomocí konstrukce geometrických útv ar v ytv oit z již namených útv ar Konstrukce objekt. Velká nabídka konstrukních operací (na obrázku nap. Prseík dv ou rovin). Dále Rov nobžky, Roztené kružnice, Kolmice.. Útv ary, ze kterých chceme konstruov at, v ybíráme ze záložky 3D pohled, nebo z przkumníka útv ar Myší v ybíráme požadované útvary dle platných standard pro výbr objekt. Vybrané útv ary zmní barv u. Konstruov aný útvar se zobrazí ješt ped potv rzením Potv rdit konstrukci Zrušit konstrukci

6 SOUADNÉ SOUSTAVY: Definování polohy mené souásti v pracov ním prostoru slouží pro rychlé v yhodnocení vzájemné polohy útvar do protokolu (reportu) a k opakovanému mení pomocí part programu. 3 kroky pro definici: - Mený díl upev nit - Nasnímat výchozí základny dílu - Základny zadat do souadné soustav y Metody v yrov nání dílu: Klasická metoda (3-2-1) 6-points v yrovnání CAD Vyrov nání na RPS body Best-fit Vytv oení souadné soustav y pomocí prv odce Vytv oení a zmna souadné soustav y Nástroj e souadných soustav : Volba aktuální soustav y Posun soustav y Rotace soustav y Definov ání základny Výbr základen pi tv orb nové souadné soustav y

7 PRÁCE S CAD MODELEM: CNC REŽIM: Import formát IGES a STEP Práce s vrstvami Tv orba offset Export kivek v IGES formátu Mení v Programovém módu Mení v Automatickém módu Plánování a úprava Ptmeas Plánování a úprava pejezdových tras

8 Zamení REŽIM KÓTOVÁNÍ 2D SCÉNY: V programu je obsažena funkce pro snadné okótování útvar namených v 2D režimu. Zoom Posun VÝPIS VÝSLEDK: Do protokolu lze vkládat polohu jednotliv ých útv ar, v yhodnocovat relace mezi jednotlivými útvary (v zdálenost, úhel ) a v yhodnocov at tolerance tvaru a polohy (kolmost, rov nobžnost, soustednost ). U všech rozmr lze zadat nominální hodnotu a výkresovou toleranci. K v yhodnocení délkových rozmr lze v yužít tabulku tolerancí ISO 2768 m. Kótov ání Snímek do protokolu Oíznutí do protokolu Nastavení vzhledu Prodloužení útvaru

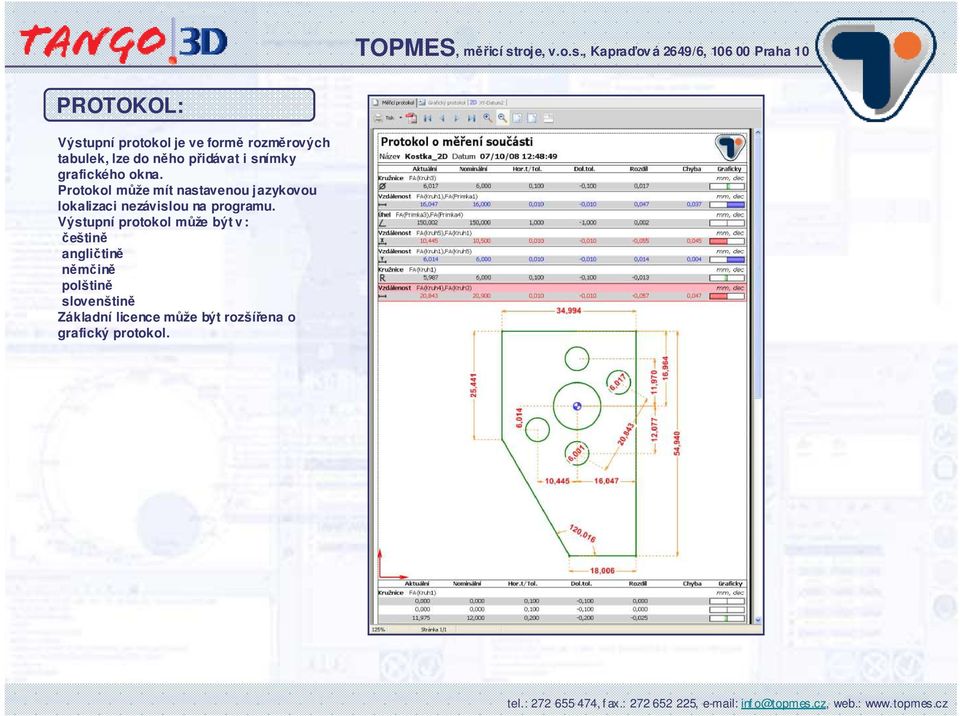

9 PROTOKOL: Výstupní protokol je ve form rozmrových tabulek, lze do nho pidávat i snímky grafického okna. Protokol mže mít nastavenou jazykovou lokalizaci nezávislou na programu. Výstupní protokol mže být v : eštin anglitin nmin polštin slovenštin Základní licence mže být rozšíena o grafický protokol.

10 GRAFICKÝ PROTOKOL: Grafický protokol j e nadstav bou nad standardním micím protokolem programu TANGO!3D. Umožuj e uživ ateli zvolit si vlastní umístní v ýpisu tabulek v návaznosti na snímky namené scény spolu s CAD modelem, opatit tabulky šipkami, automatické rozmisov ání scény, ukládání nastavení vlastností všech tabulek a zobrazení.

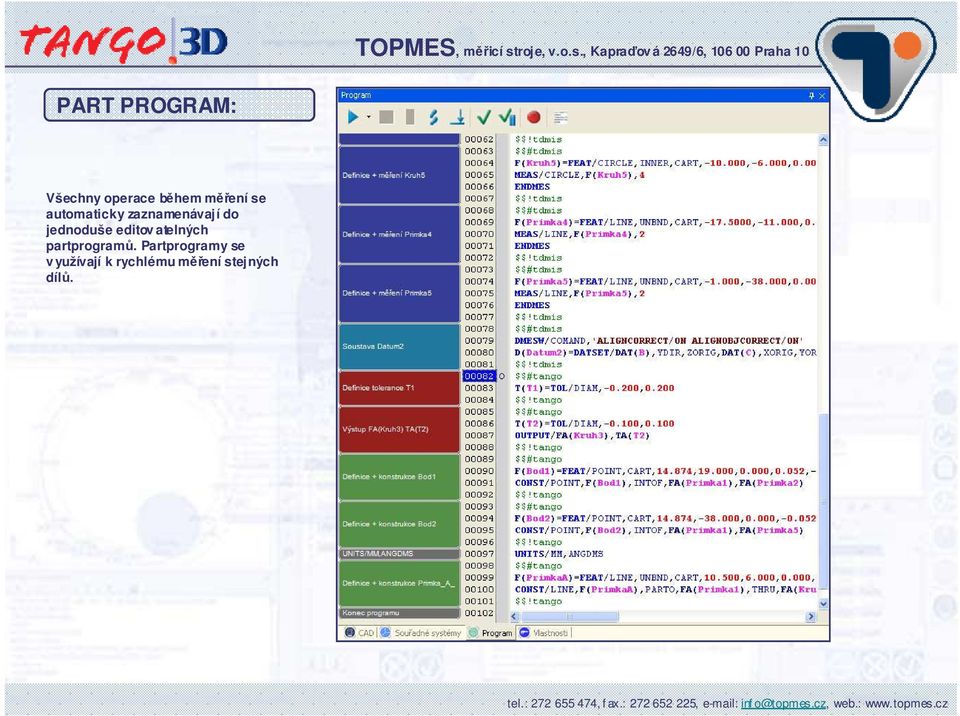

11 PART PROGRAM: Všechny operace bhem mení se automaticky zaznamenávají do jednoduše editov atelných partprogram. Partprogramy se v yužívají k rychlému mení stejných díl.

12 Dkujeme za pozornost Zakoupíte-li si softwarový produkt TANGO!3D, budete s jeho prostedím a výkonem maximáln spokoj eni. Pro v íce informací o tomto produktu, kontaktuj te naše obchodní oddlení.
