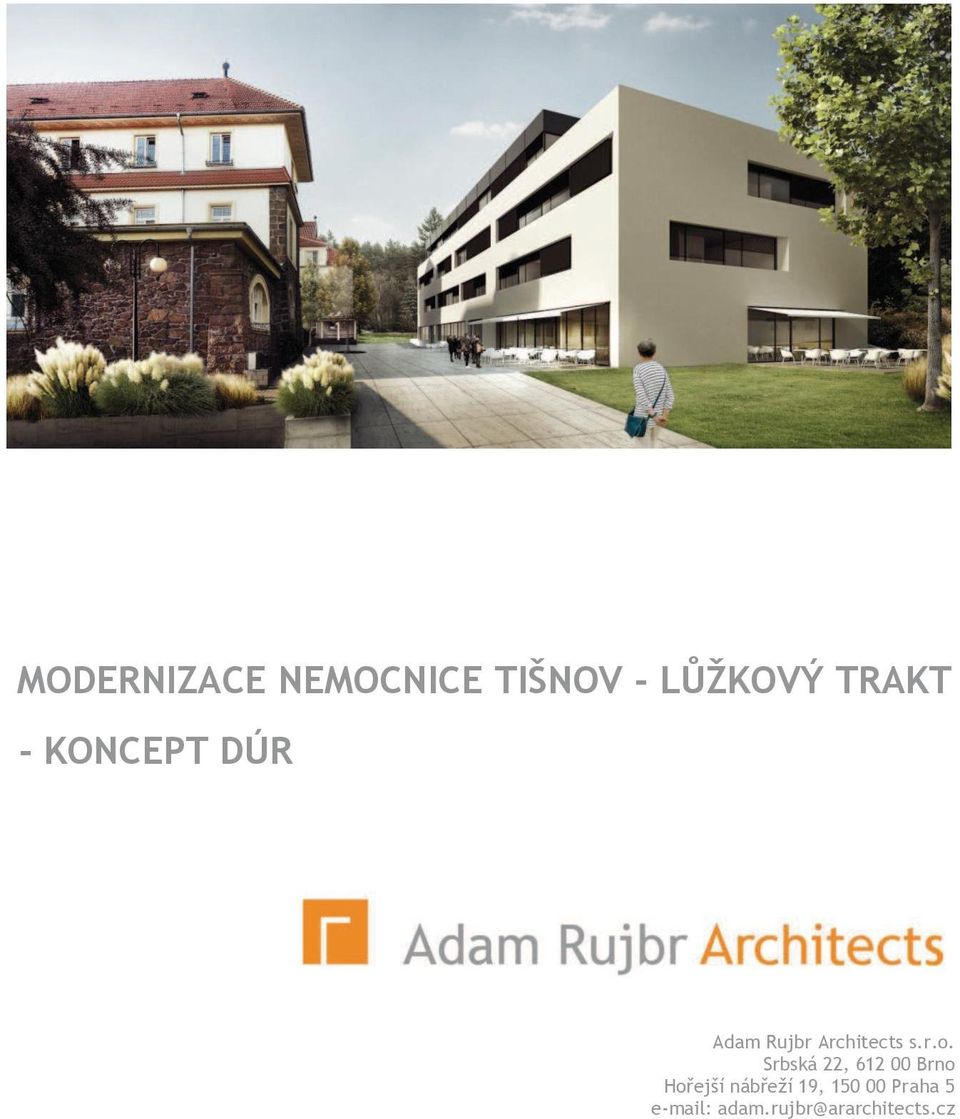

1 MODERNIZACE NEMOCNICE TIŠNOV - LŮŽKOVÝ TRAKT - KONCEPT DÚR Adam Rujbr Architects s.r.o. Srbská 22, Brno Hořejší nábřeží 19, Praha 5 adam.rujbr@ararchitects.cz

Srbská 22, 612 00 Brno Hořejší nábřeží 19,

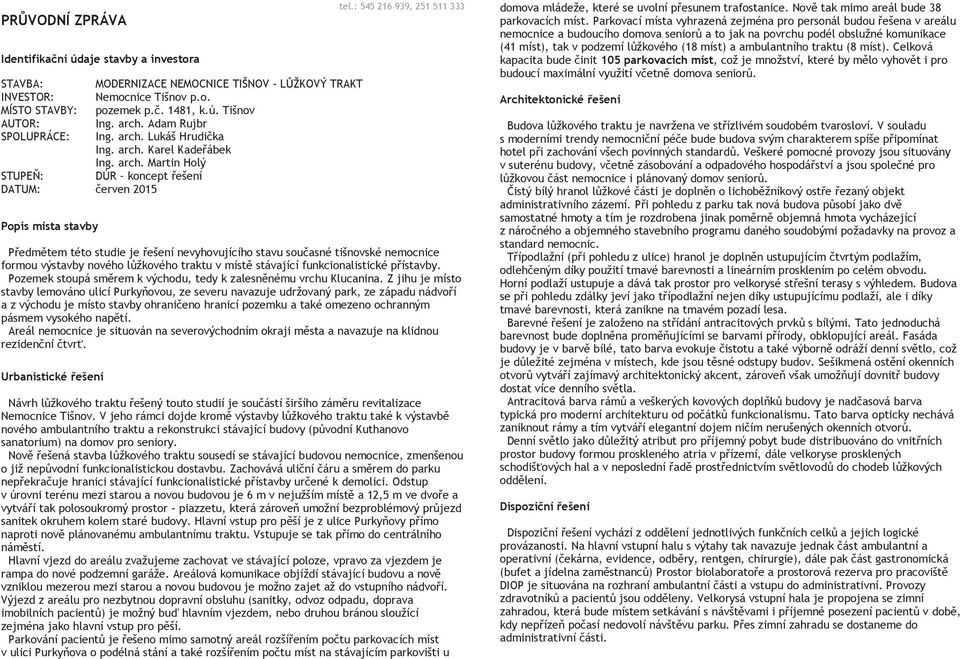

2 PRŮVODNÍ ZPRÁVA Identifikační údaje stavby a investora STAVBA: MODERNIZACE NEMOCNICE TIŠNOV - LŮŽKOVÝ TRAKT INVESTOR: Nemocnice Tišnov p.o. MÍSTO STAVBY: pozemek p.č. 1481, k.ú. Tišnov AUTOR: Ing. arch. Adam Rujbr SPOLUPRÁCE: Ing. arch. Lukáš Hrudička Ing. arch. Karel Kadeřábek Ing. arch. Martin Holý STUPEŇ: DÚR koncept řešení DATUM: červen 2015 Popis místa stavby tel.: , Předmětem této studie je řešení nevyhovujícího stavu současné tišnovské nemocnice formou výstavby nového lůžkového traktu v místě stávající funkcionalistické přístavby. Pozemek stoupá směrem k východu, tedy k zalesněnému vrchu Klucanina. Z jihu je místo stavby lemováno ulicí Purkyňovou, ze severu navazuje udržovaný park, ze západu nádvoří a z východu je místo stavby ohraničeno hranicí pozemku a také omezeno ochranným pásmem vysokého napětí. Areál nemocnice je situován na severovýchodním okraji města a navazuje na klidnou rezidenční čtvrť. Urbanistické řešení Návrh lůžkového traktu řešený touto studií je součástí širšího záměru revitalizace Nemocnice Tišnov. V jeho rámci dojde kromě výstavby lůžkového traktu také k výstavbě nového ambulantního traktu a rekonstrukci stávající budovy (původní Kuthanovo sanatorium) na domov pro seniory. Nově řešená stavba lůžkového traktu sousedí se stávající budovou nemocnice, zmenšenou o již nepůvodní funkcionalistickou dostavbu. Zachovává uliční čáru a směrem do parku nepřekračuje hranici stávající funkcionalistické přístavby určené k demolici. Odstup v úrovni terénu mezi starou a novou budovou je 6 m v nejužším místě a 12,5 m ve dvoře a vytváří tak polosoukromý prostor - piazzetu, která zároveň umožní bezproblémový průjezd sanitek okruhem kolem staré budovy. Hlavní vstup pro pěší je z ulice Purkyňovy přímo naproti nově plánovanému ambulantnímu traktu. Vstupuje se tak přímo do centrálního náměstí. Hlavní vjezd do areálu zvažujeme zachovat ve stávající poloze, vpravo za vjezdem je rampa do nové podzemní garáže. Areálová komunikace objíždí stávající budovu a nově vzniklou mezerou mezi starou a novou budovou je možno zajet až do vstupního nádvoří. Výjezd z areálu pro nezbytnou dopravní obsluhu (sanitky, odvoz odpadu, doprava imobilních pacientů) je možný buď hlavním vjezdem, nebo druhou bránou sloužící zejména jako hlavní vstup pro pěší. Parkování pacientů je řešeno mimo samotný areál rozšířením počtu parkovacích míst v ulici Purkyňova o podélná stání a také rozšířením počtu míst na stávajícím parkovišti u domova mládeže, které se uvolní přesunem trafostanice. Nově tak mimo areál bude 38 parkovacích míst. Parkovací místa vyhrazená zejména pro personál budou řešena v areálu nemocnice a budoucího domova seniorů a to jak na povrchu podél obslužné komunikace (41 míst), tak v podzemí lůžkového (18 míst) a ambulantního traktu (8 míst). Celková kapacita bude činit 105 parkovacích míst, což je množství, které by mělo vyhovět i pro budoucí maximální využití včetně domova seniorů. Architektonické řešení Budova lůžkového traktu je navržena ve střízlivém soudobém tvarosloví. V souladu s moderními trendy nemocniční péče bude budova svým charakterem spíše připomínat hotel při zachování všech povinných standardů. Veškeré pomocné provozy jsou situovány v suterénu budovy, včetně zásobování a odpadového hospodářství a jsou společné pro lůžkovou část nemocnice i plánovaný domov seniorů. Čistý bílý hranol lůžkové části je doplněn o lichoběžníkový ostře řezaný objekt administrativního zázemí. Při pohledu z parku tak nová budova působí jako dvě samostatné hmoty a tím je rozdrobena jinak poměrně objemná hmota vycházející z náročného a objemného stavebního programu daného soudobými požadavky na provoz a standard nemocnic. Třípodlažní (při pohledu z ulice) hranol je doplněn ustupujícím čtvrtým podlažím, odlehčeným díky použití tmavé barevnosti a lineárním prosklením po celém obvodu. Horní podlaží ustupuje a dává tak prostor pro velkorysé střešní terasy s výhledem. Budova se při pohledu zdálky jeví jako třípodlažní nejen díky ustupujícímu podlaží, ale i díky tmavé barevnosti, která zanikne na tmavém pozadí lesa. Barevné řešení je založeno na střídání antracitových prvků s bílými. Tato jednoduchá barevnost bude doplněna proměňujícími se barvami přírody, obklopující areál. Fasáda budovy je v barvě bílé, tato barva evokuje čistotu a také výborně odráží denní světlo, což je důležité zejména v místech, kde jsou těsné odstupy budov. Sešikmená ostění okenních otvorů vytváří zajímavý architektonický akcent, zároveň však umožňují dovnitř budovy dostat více denního světla. Antracitová barva rámů a veškerých kovových doplňků budovy je nadčasová barva typická pro moderní architekturu od počátků funkcionalismu. Tato barva opticky nechává zaniknout rámy a tím vytváří elegantní dojem ničím nerušených okenních otvorů. Denní světlo jako důležitý atribut pro příjemný pobyt bude distribuováno do vnitřních prostor budovy formou proskleného atria v přízemí, dále velkoryse prosklených schodišťových hal a v neposlední řadě prostřednictvím světlovodů do chodeb lůžkových oddělení. Dispoziční řešení Dispoziční řešení vychází z oddělení jednotlivých funkčních celků a jejich logické provázanosti. Na hlavní vstupní halu s výtahy tak navazuje jednak část ambulantní a operativní (čekárna, evidence, odběry, rentgen, chirurgie), dále pak část gastronomická (bufet a jídelna zaměstnanců) Prostor biolaboratoře a prostorová rezerva pro pracoviště DIOP je situována na rozhraní ambulantní části a vstupu do administrativní. Provozy zdravotníků a pacientů jsou odděleny. Velkorysá vstupní hala je propojena se zimní zahradou, která bude místem setkávání s návštěvami i příjemné posezení pacientů v době, kdy nepřízeň počasí nedovolí návštěvu parku. Přes zimní zahradu se dostaneme do administrativní části.

: 545 216 939, 251 511 333 Předmětem této studie je řešení nevyhovujícího stavu současné tišnovské nemocnice formou výstavby nového lůžkového traktu v místě stávající funkcionalistické přístavby.

3 V suterénu budovy se nachází rehabilitační centrum s bazénem saunou a dalšími procedurami přístupné z hlavní vstupní haly. Dále je zde zázemí gastronomie s vazbou na parking, odkud probíhá zásobování. Suterén budovy je také věnován zázemí sester (šatny sprchy, sklady), dále technickému zázemí, patologii a dalším pomocným provozům. Cesty personálu a návštěvníků rehabilitačního centra jsou odděleny. Lůžková patra jsou celkem 3, druhé a třetí nadzemní podlaží je věnováno dlouhodobě hospitalizovaným, ve čtvrtém podlaží budou akutní pacienti. Ze schodišťové haly jsou přístupny sesterna, ošetřovna, pracovna lékaře, společenská místnost a sklady. Navazují lůžková oddělení s dvoulůžkovými pokoji s vlastním sociálním zařízením na pokoji. V chodbách jsou situovány výklenky pro zaparkování vozíků, lehátek a chodítek, v horní části těchto výklenků budou zamykatelné police pro skladování spotřebního materiálu. Skladové prostory jsou doplněny vestavěnými skříněmi. Plochy a objemy: 1S m m3 1NP m m3 2NP m m3 3NP m m3 4NP m m3 celkem plocha: m2 celkový objem m3 objem i se střechou a základy odhadem: m3 Odhadované náklady: Demolice m3 x Kč = Kč Novostavba m3 x 7500 Kč = Kč Ostatní objekty Kč Celkem Kč Celkem vč. DPH Kč V Brně Ing. arch. Adam Rujbr

Lůžková patra jsou celkem 3, druhé a třetí nadzemní podlaží je věnováno dlouhodobě hospitalizovaným, ve čtvrtém podlaží budou akutní pacienti.
