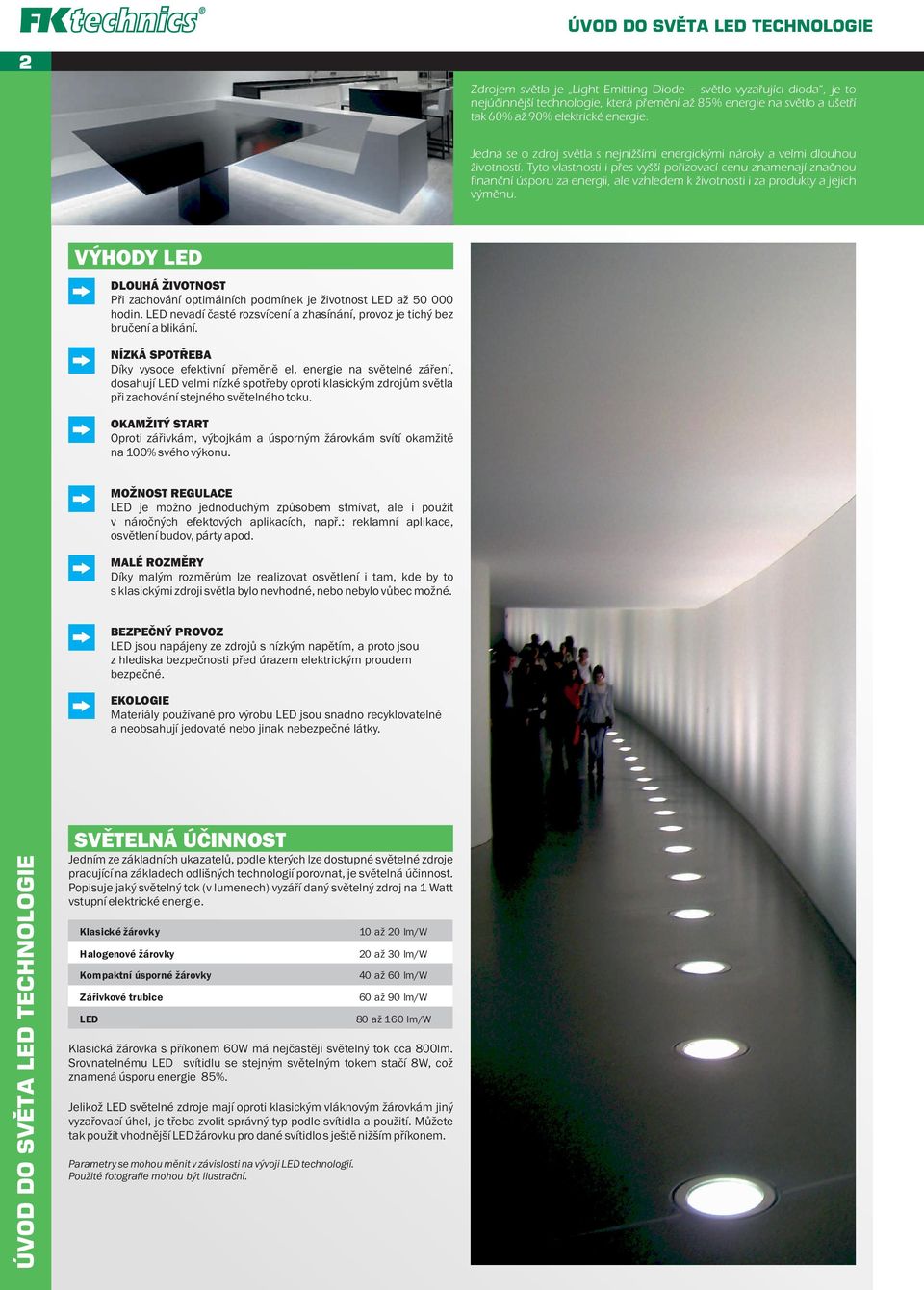

2 ÚVOD DO SVĚTA LED TECHNOLOGIE 2 Zdrojem světla je Light Emitting Diode světlo vyzařující dioda, je to nejúčinnější technologie, která přemění až 85% energie na světlo a ušetří tak 60% až 90% elektrické energie. Jedná se o zdroj světla s nejnižšími energickými nároky a velmi dlouhou životností. Tyto vlastnosti i přes vyšší pořizovací cenu znamenají značnou finanční úsporu za energii, ale vzhledem k životnosti i za produkty a jejich výměnu. VÝHODY LED DLOUHÁ ŽIVOTNOST Při zachování optimálních podmínek je životnost LED až hodin. LED nevadí časté rozsvícení a zhasínání, provoz je tichý bez bručení a blikání. NÍZKÁ SPOTŘEA Díky vysoce efektivní přeměně el. energie na světelné záření, dosahují LED velmi nízké spotřeby oproti klasickým zdrojům světla při zachování stejného světelného toku. OKAMŽITÝ START Oproti zářivkám, výbojkám a úsporným žárovkám svítí okamžitě na 100% svého výkonu. MOŽNOST REGULACE LED je možno jednoduchým způsobem stmívat, ale i použít v náročných efektových aplikacích, např.: reklamní aplikace, osvětlení budov, párty apod. MALÉ ROZMĚRY Díky malým rozměrům lze realizovat osvětlení i tam, kde by to s klasickými zdroji světla bylo nevhodné, nebo nebylo vůbec možné. EZPEČNÝ PROVOZ LED jsou napájeny ze zdrojů s nízkým napětím, a proto jsou z hlediska bezpečnosti před úrazem elektrickým proudem bezpečné. EKOLOGIE Materiály používané pro výrobu LED jsou snadno recyklovatelné a neobsahují jedovaté nebo jinak nebezpečné látky. ÚVOD DO SVĚTA LED TECHNOLOGIE SVĚTELNÁ ÚČINNOST Jedním ze základních ukazatelů, podle kterých lze dostupné světelné zdroje pracující na základech odlišných technologií porovnat, je světelná účinnost. Popisuje jaký světelný tok (v lumenech) vyzáří daný světelný zdroj na 1 Watt vstupní elektrické energie. Klasické žárovky Halogenové žárovky Kompaktní úsporné žárovky Zářivkové trubice LED Klasická žárovka s příkonem 60W má nejčastěji světelný tok cca 800lm. Srovnatelnému LED svítidlu se stejným světelným tokem stačí 8W, což znamená úsporu energie 85%. Jelikož LED světelné zdroje mají oproti klasickým vláknovým žárovkám jiný vyzařovací úhel, je třeba zvolit správný typ podle svítidla a použití. Můžete tak použít vhodnější LED žárovku pro dané svítidlo s ještě nižším příkonem. Parametry se mohou měnit v závislosti na vývoji LED technologií. Použité fotografie mohou být ilustrační. 10 až 20 lm/w 20 až 30 lm/w 40 až 60 lm/w 60 až 90 lm/w 80 až 160 lm/w

3 ÚVOD DO SVĚTA LED PÁSKŮ LED pásek je ohebný plošný spoj, který je osazen jednotlivými SMD LED a na druhé straně opatřen samolepící páskou pro montáž nalepením. 3 Sestaven je z modulů, které jsou tvořeny sériově zapojenými LED. Jednotlivé moduly jsou pak na pásku propojeny paralelně, takže při výpadku jednoho modulu, ostatní budou svítit. VÝHODY POUŽITÍ LED PÁSKŮ SNADNÁ APLIKACE Pásky jsou na jedné straně opatřeny samolepící páskou 3M pro snadnou montáž. Lze je jednoduše dělit (přestřihnout), nebo spojovat na vyznačených místech mezi jednotlivými moduly zpravidla po 2,5 cm, 5 cm nebo 10 cm dle provedení pásku. Díky těmto vlastnostem, ohebnosti a svým kompaktním rozměrům, je lze jednoduše osadit např. do hran polic, nalepit do drážky v nábytku či do profilu, osadit na kulatá či oblá místa. OVLÁDÁNÍ Vzhledem k velkému množství příslušenství a jednoduchému zapojení, lze LED pásky snadno a bezpečně ovládat. Pomocí kontrolerů a stmívačů je pásky možné stmívat, nastavit a uložit barvu vlastní, nebo spustit řadu efektů, prolínání barev s různou frekvení, nastavit blikání nebo stroboskop apod. JAK VYRAT VHODNÝ LED PÁSEK Zrekapitulujeme základní vlastnosti, které byste měli zvažovat při volbě vhodného provedení LED pásku a jeho příslušenství pro provoz. ARVA SVĚTLA Vyberte vhodnou barvu ílá - Vhodná pro nasvícení pracovních ploch, kuchyňských linek a míst s nedostatkem denního světla, pocitově výraznější než teplá bílá. Teplá bílá - teplé světlo je podobné světlu klasické žárovky, navozuje pocit tepla a pohodlí. Vhodné pro obytné místnosti, relaxační zařízení atd. Teplá bílá / bílá - pásek osazený střídavě LED teplá bílá / bílá. S použitím vhodného kontroleru lze nastavit libovolnou barevnou teplotu, včetně možnosti stmívání. arevné - vhodné pro dekorativní účely a akcentové osvětlení RG - Pásek je osazen LED se třemi vysoce svítivými čipy R,G,. V případě použití vhodného kontroléru, můžete u tohoto pásku volit různé barvy, režimy stmívaní, prolínání a efektů. Výslednou barvu světla tak můžete přizpůsobit momentální potřebě, což je vhodné zejména u reklamních prvků, akcentového a efektového osvětlení. (diskotéky, bary, sauny, výklady apod.). KRYTÍ PÁSKU - KRYTÍ IP Zvolte pásek podle toho v jakém prostředí bude instalován. IP20 - Plošný spoj pásku je pokryt pouze ochranným lakem. Pásek je vhodný pouze pro použití v interiéru. Není nijak chráněn proti mechanickému poškození, je vhodný pro montáž do AL profilů. IP65 - pásek je z jedné strany zalitý organickým silikonem. Vhodný pro použití v interiéru a při použití dodatečného krytí i v exteriéru. Je chráněn proti vyšší vlhkosti a mechanickému poškození např. při úklidu. I když má tento pásek vyšší krytí IP, není vhodný pro přímou venkovní aplikaci. IP67 - Pásek je vložen do PE "rukávu". Vhodný pro použití v interiéru i exteriéru. IP68 - pásek je vložen do PE "rukávu" a navíc vyplněn silikonovým gelem. Vhodný pro použití v interiéru i exteriéru. Díky technologii krytí je vhodný pro nejnáročnější použití u venkovních reklam, ale i u bazénů a saun. POZOR! Pracovní teplota LED pásků je od -25 do +50 C. LED pásky je nutné umístit na materiál s dobrou tepelnou vodivostí a odvést ztrátové teplo, tak aby nedošlo k jejich přehřívání a tím snížení životnosti. Vhodné je použít eloxované AL profily které jsou i vhodným interiérovým doplňkem. NAPÁJENÍ Jak vybrat vhodný napájecí zdroj pro LED pásek? LED pásky musí být napájeny stabilizovaným stejnosměrným napětím 12 V, 24 V s maximální tolerancí ±5%. Vyberte krytí a provedení IP20 pro použití v interiéru IP65 pro použití v interiéru i exteriéru IP67 - pro použití v interiéru i exteriéru - odolné vůči vlhkosti IP68 pro použití v exteriéru - odolné vlhkosti a vodě Vyberte napájecí napětí 12 V DC nebo 24 V DC RGW - Pásek osazený střídavě LED RG a bílá nebo teplá bílá. S použitím vhodného kontroleru lze nastavit libovolnou barvu či bílou nebo teplou bílou a různé kombinace včetně dynamických režimů. SVĚTELNÝ TOK (lm) udává kolik světla celkem vyzáří LED světelný zdroj do všech směrů. LED pásky jsou osazeny různými LED, které se liší zejména počtem čipů, velikostí světelného toku a úhlem vyzařování. Rozdíl je také v hustotě použitých LED na 1m délky. Veškeré tyto vlastnosti určují výsledný světelný tok pásku na 1m. Vyberte provedení pásku podle vašeho nároku na intenzitu osvětlení pásek pro osvětlení s velkým světelným tokem, nebo jen pro dekoraci a akcentové osvětlení. LED Počet LED Příkon / m Světelný tok Použití Provedení LED/m 4,8 W / m 360 lm Dekorace Standardní LED/m 7,2 W/ m 600 lm Dekorace Standardní LED/m 9,6 W / m 720 lm Dekorace Standardní LED/m 12,5 W / m 1200 lm Osvětlení Standardní LED/m 14,4 W / m 1200 lm Osvětlení Standardní LED/m 20 W / m 2100 lm Osvětlení Standardní LED/m 4,8 W / m 360 lm Speciální oční svit Vyberte požadovaný výkon U každého pásku je uveden max. příkon na 1m délky. Dle počtu metrů spočítáte vynásobením maximální výkon napájecího zdroje. Doporučujeme použít zdroj s cca 20% rezervou pro větší životnost. PŘÍKLAD: Pokud má např. 12V LED pásek odběr 4,8 W/m a použijete 5 metrů pásku: pak 4,8W x 5m =24W. Použijete tedy zdroj 230V na 12V a minimálním výkonem 24W, nebo vyšším. (např. 30W atd.) Vyberte a sestavte si komfortní osvětlení LED PÁSEK AL PROFIL OVLADAČ ZDROJ strana 4-6 strana 8-17 strana strana ÚVOD DO SVĚTA LED PÁSKŮ

4 LED PÁSKY 3528, LED pásky s 3528, 60 LED / metr pro dekorativní použití, zvýraznění hran, kontur, nápisů atd. Dvojnásobná hustota 3528, 120 LED / metr pro dosažení vyššího světelného výkonu Výkonnější LED pásky s 5050 a RG 5050, 30 LED / metr s velkým světelným tokem, vhodné i pro nasvícení ploch, podhledů a výklenků, kuchyňských desek a pro jiné náročnější realizace. LED pásek 3528, 60 LED/m 60 LED/m 12V DC 3528 SMD 120 IP20 IP65 IP68 5 cm 3 LED 2,4 mm 3,1 mm 4 mm 8 mm 10 mm 12 mm Kód IP20 Kód IP65 Kód IP68 arva Světelný tok LED pásek 3528, 120 LED/m arevná teplota Vlnová délka Příkon max. Šířka Výška Modul / LED bílá 360 lm / m K 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m teplá bílá 330 lm / m K 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m červená 120 lm / m 625nm 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m zelená 240 lm / m 518nm 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m modrá 120 lm / m 468nm 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m žlutá 120 lm / m 590nm 4,8 W / m 8 / 10 / 12 mm 2,4 / 3,1 / 4 mm 5 cm / 3 LED 5 m alení 30 m bílá 360 lm / m K 4,8 W / m 8 / 10 / - mm 2,4 / 3,1 / - mm 5 cm / 3 LED 30 m teplá bílá 330 lm / m K 4,8 W / m 8 / 10 / - mm 2,4 / 3,1 / - mm 5 cm / 3 LED 30 m alení 120 LED/m 12V DC 3528 SMD 120 IP20 IP65 IP68 2,5 cm 3 LED 2,2 mm 3,1 mm 4 mm 10 mm 10 mm 12 mm LED 3528 Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Vlnová délka Příkon max. Šířka Výška Modul / LED bílá 720 lm / m K 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m teplá bílá 660 lm / m K 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m červená 240 lm / m 625nm 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m zelená 480 lm / m 518nm 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m modrá 240 lm / m 468nm 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m žlutá 240 lm / m 590nm 9,6 W / m 10 / 10 / 12 mm 2,4 / 3,1 / 4 mm 2,5 cm / 3 LED 5 m alení 20 m bílá 720 lm / m K 9,6 W / m 10 / 10 / - mm 2,4 / 3,1 / - mm 2,5 cm / 3 LED 20 m teplá bílá 660 lm / m K 9,6 W / m 10 / 10 / - mm 2,4 / 3,1 / - mm 2,5 cm / 3 LED 20 m alení LED pásek 5050, 30 LED/m 30 LED/m 12V DC 5050 SMD 120 IP20 IP68 LED PÁSKY 3528, 5050 LED 5050 POZNÁMKA 10 cm 3 LED Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Vlnová délka Příkon max. Pozor, maximální délka LED pásku napájeného z jedné strany je 5 m, viz. strana mm Šířka 2,2 mm Výška Modul / LED bílá 600 lm / m K 7,2 W / m 10 / - / 12 mm 2,2 / - / 4 mm 10 cm / 3 LED 5 m teplá bílá 570 lm / m K 7,2 W / m 10 / - / 12 mm 2,2 / - / 4 mm 10 cm / 3 LED 5 m R RGG 120/240/120 lm / m 620/520/470 nm 7,2 W / m 10 / - / 12 mm 2,2 / - / 4 mm 10 cm / 3 LED 5 m 12 mm 4 mm alení

5 LED PÁSKY 5050, Výkonnější LED pásky s 5050 a RG 5050, 60 LED / metr s velkým světelným tokem, vhodné i pro nasvícení ploch, podhledů a výklenků, kuchyňských desek a pro jiné náročnější realizace Výkonné pásky s 2835, 60 a 120 LED / metr s vysokým světelným výkonem pro nejnáročnější světelné aplikace. Tyto LED mají lépe řešený odvod tepla a tím i delší životnost. LED pásek 5050, 60 LED/m 60 LED/m 12V DC 5050 SMD 120 IP20 IP65 IP68 5 cm 3 LED 2,2 mm 2,6 mm 4 mm 10 mm 10 mm 12 mm LED 5050 Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Vlnová délka Příkon max. Šířka Výška Modul / LED bílá 1200 lm / m K 14,4 W / m 10 / 10 / 12 mm 2,2 / 2,6 / 4 mm 5 cm / 3 LED 5 m teplá bílá 1140 lm / m K 14,4 W / m 10 / 10 / 12 mm 2,2 / 2,6 / 4 mm 5 cm / 3 LED 5 m R RGG 240/480/240 lm / m 620/520/470 nm 14,4 W / m 10 / 10 / 12 mm 2,2 / 2,6 / 4 mm 5 cm / 3 LED 5 m teplá bílá b. // bílá 1200 lm / m K 14,4 W / m 10 / 10 / 12 mm 2,2 / 2,6 / 4 mm 10 cm / 6 LED 5 m alení 20 m bílá 1200 lm / m K 14,4 W / m 10 / 10 / - mm 2,2 / 2,6 / - mm 5 cm / 3 LED 20 m teplá bílá 1140 lm / m K 14,4 W / m 10 / 10 / - mm 2,2 / 2,6 / - mm 5 cm / 3 LED 20 m R RGG 240/480/240 lm / m 620/520/470 nm 14,4 W / m 10 / 10 / - mm 2,2 / 2,6 / - mm 5 cm / 3 LED 20 m alení LED pásek 2835, 60 LED/m 60 LED/m 12V DC 2835 SMD 120 IP20 IP65 IP68 5 cm 3 LED 2,2 mm 3 mm 4 mm 10 mm 10 mm 12 mm Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Příkon max. Šířka Výška Modul / LED bílá 1200 lm / m K 12,5 W / m 10 / 10 / 12 mm 2,4 / 3 / 4 mm 5 cm / 3 LED 5m teplá bílá 1100 lm / m K 12,5 W / m 10 / 10 / 12 mm 2,4 / 3 / 4 mm 5 cm / 3 LED 5m denní bílá 1200 lm / m K 12,5 W / m 10 / 10 / 12 mm 2,4 / 3 / 4 mm 5 cm / 3 LED 5m alení 20 m bílá 1200 lm / m K 12,5 W / m 10 / 10 / - mm 2,4 / 3 / - mm 5 cm / 3 LED 20 m teplá bílá 1100 lm / m K 12,5 W / m 10 / 10 / - mm 2,4 / 3 / - mm 5 cm / 3 LED 20 m denní bílá 1200 lm / m K 12,5 W / m 10 / 10 / - mm 2,4 / 3 / - mm 5 cm / 3 LED 20 m LED pásek 2835, 120 LED/m alení 120 LED/m 12V DC 2835 SMD 120 IP20 IP65 2,5 cm 3 LED 2,4 mm 3 mm LED 2835 Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Příkon max. Šířka 10 mm 10 mm Výška Modul / LED bílá 2100 lm / m K 20 W / m 10 / 10 / - mm 2,4 / 3 / - mm 2,5 cm / 3 LED 5 m teplá bílá 2000 lm / m K 20 W / m 10 / 10 / - mm 2,4 / 3 / - mm 2,5 cm / 3 LED 5 m denní bílá 2100 lm / m K 20 W / m 10 / 10 / - mm 2,4 / 3 / - mm 2,5 cm / 3 LED 5 m POZNÁMKA Pozor, maximální délka LED pásku napájeného z jedné strany je 5 m, viz. strana 7. alení LED PÁSKY 5050, 2835

6 LED PÁSKY 3528, 5050, LED pásky osazené LED 3528, 60 LED / metr s UV světlem pro použití v reklamě, designu i pro pěstitelství Výkonné pásky s 5050 RG a 5050 bílá / teplá bílá pro speciální aplikace vyžadující volbu barvy RG a bílou či teplou bílou / 24 V LED pásky široké pouhých 5 mm s hustotou 3528, 120 LED / metr a 3528, 180 / metr s napájením 24 V DC. UV LED pásek 3528, 60 LED/m 60 LED/m 12V DC 3528 SMD 120 IP20 IP65 5 cm 3 LED 2,4 mm 3,1 mm 8 mm 10 mm Kód IP20 Kód IP65 Kód IP68 arva Světelný tok Vlnová délka Příkon max. Šířka Šířka Modul / LED UV 100 lm / m nm 4,8 W / m 8 / 10 / - mm 2,4 / 3,1 / - mm 5 cm / 3 LED 5 m alení RGW LED pásek 5050, 60 LED/m 60 LED/m 12V DC 5050 SMD 120 IP20 IP65 10 cm 6 LED 2,2 mm 2,6 mm 10 mm 10 mm Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Příkon max. Šířka Výška Modul / LED R GRG + bíláílá RG K 14,4 W / m 10 / 10 / - mm 2,2 / 2,6 / - mm 10 cm / 6 LED 5 m RRG G + teplá Teplá bílá bílá RG K 14,4 W / m 10 / 10 / - mm 2,2 / 2,6 / - mm 10 cm / 6 LED 5 m alení Stranový LED pásek 335, 60 LED/m, LED/m 12V DC 335 SMD 120 IP20 IP67 5 cm 3 LED 1,3 mm 4 mm 8 mm 12 mm Kód IP20 Kód IP65 Kód IP67 arva Světelný tok arevná teplota Příkon max. Šířka IP20 / IP65 / IP67 Výška IP20 / IP65 / IP67 Modul / LED bílá 360 lm / m K 4,8 W / m 8 / - / 12 mm 1,3 / - / 4 mm 5 cm / 3 LED 5 m teplá bílá 330 lm / m K 4,8 W / m 8 / - / 12 mm 1,3 / - / 4 mm 5 cm / 3 LED 5 m alení LED PÁSKY 3528, 5050, 335 SPECIÁLNÍ LED PÁSKY 24V LED pásek 3528, 120 LED/m 120 LED/m Kód IP20 Kód IP65 Kód IP68 arva Světelný tok arevná teplota Příkon max. Šířka IP20 Výška IP20 Modul / LED alení bílá 720 lm / m K 9,6 W / m 5 mm 2,4 mm 5 cm / 6 LED 5 m bílá 1080 lm / m K 14,4 W / m 5 mm 2,4 mm 3,3 cm / 6 LED 5 m POZNÁMKA 24V DC 3528 SMD cm 6 LED 5 mm Pozor, maximální délka LED pásku napájeného z jedné strany je 5 m, viz. strana 7. IP20 2,4 mm 24V LED pásek 3528, 180 LED/m 180 LED/m 24V DC 3528 SMD 120 3,3 cm 6 LED 5 mm 2,4 mm IP20

7 MOŽNOSTI ZAPOJENÍ LED PÁSKŮ 7 V případě zapojení většího množstní LED pásků lze ovládací prvky, napájecí zdroje a zesilovače různě kombinovat a vytvářet tak i rozsáhlé světelné systémy. Vždy je však nutné napájet maximálně 5 metrů LED pásku z jedné strany. MOŽNOSTI ZAPOJENÍ LED PÁSKŮ NAPÁJECÍ ZDROJ Základní zapojení Výkon zdroje = příkon LED pásku (+ rezerva) NAPÁJECÍ ZDROJ STMÍVAČ Zapojení s ovládacím prvkem (stmívač, kontroler, spínač) Výkon ovládacího prvku musí odpovídat příkonu LED pásku. V případě potřeby lze použít zesilovač. NAPÁJECÍ ZDROJ STMÍVAČ Zapojení zesilovače pro jednobarevný pásek Vstupy zesilovače R, G a je nutné propojit a použít jako společný pól (minus), výstupy pak použít samostatně pro každý jednotlivý pásek, nebo rovněž propojit a použít jako minus. R G ZESILOVAČ RG R G Zapojení více LED pásků Výkon zdroje musí odpovídat celkovému součtu příkonů zapojených LED pásků. např.: 4 x 19,2 W = 76,8 W (+ rezerva) NAPÁJECÍ ZDROJ Maximální délka pásku 5 metrů NAPÁJECÍ ZDROJ MOŽNOSTI ZAPOJENÍ RG LED PÁSKŮ NAPÁJECÍ ZDROJ KONTROLER Základní zapojení RG LED pásku s kontrolerem RG R G NAPÁJECÍ ZDROJ KONTROLER RG R G R G R G ZESILOVAČ RG NAPÁJECÍ ZDROJ ZESILOVAČ RG NAPÁJECÍ ZDROJ R G R G Zapojení více RG LED pásků za pomocí zesilovačů pro ovládání jedním kontrolerem Z e s i l ovače m ů ž o u b ý t n a p á j e ny samostatnými zdroji (viz. schéma) nebo jediným společným zdrojem. Výkon společného zdroje pak musí odpovídat součtu příkonů LED pásků (+ rezerva). MOŽNOSTI ZAPOJENÍ LED PÁSKŮ

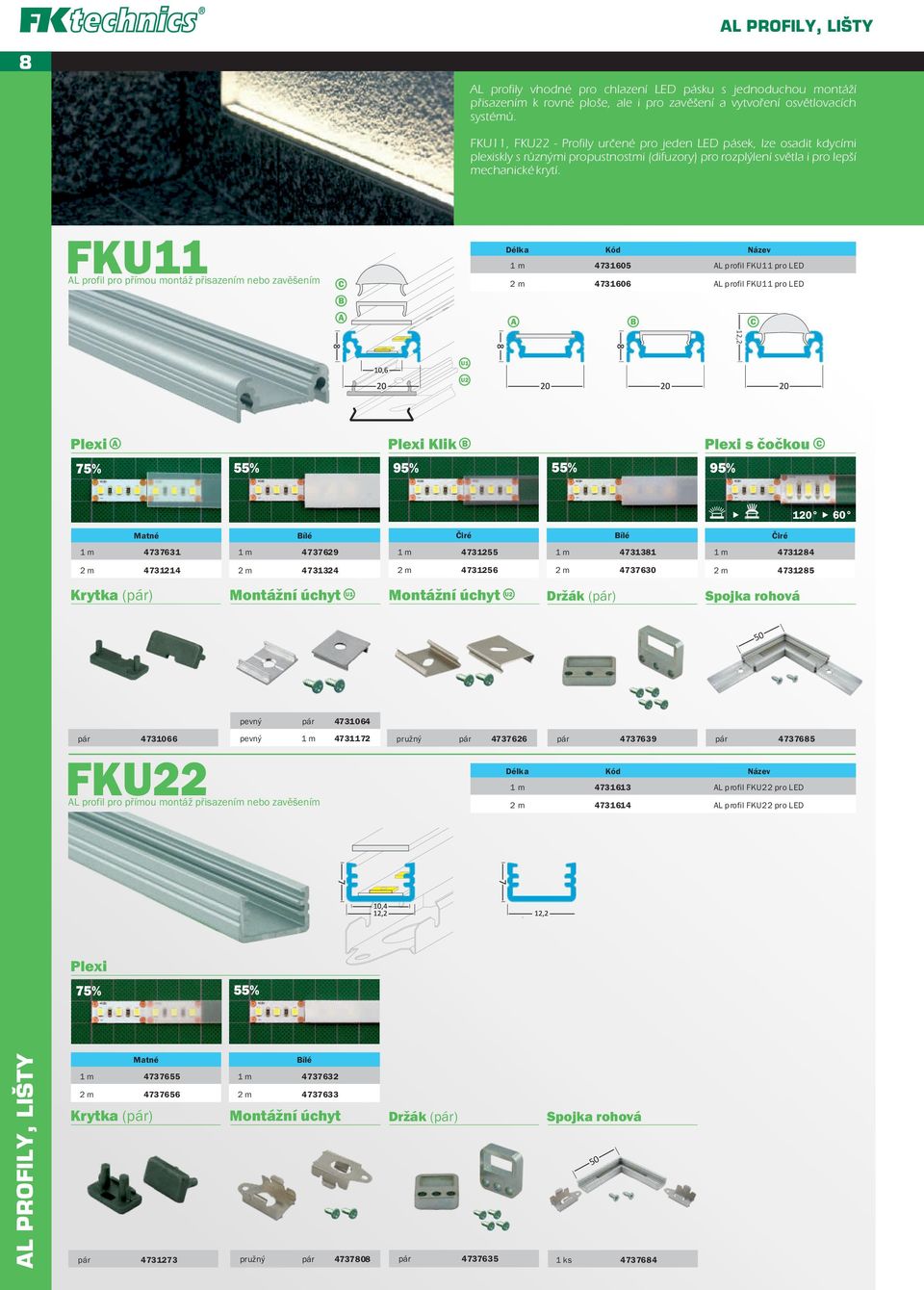

8 AL PROFILY, LIŠTY 8 AL profily vhodné pro chlazení LED pásku s jednoduchou montáží přisazením k rovné ploše, ale i pro zavěšení a vytvoření osvětlovacích systémů. FK1, FK2 - Profily určené pro jeden LED pásek, lze osadit kdycími plexiskly s různými propustnostmi (difuzory) pro rozplýlení světla i pro lepší mechanické krytí. FK1 AL profil pro přímou montáž přisazením nebo zavěšením C A 1 m AL profil FK1 pro LED 2 m AL profil FK1 pro LED A C 12,2 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% Matné 1 m m m m m m m m m m Krytka (pár) Montážní úchyt Montážní úchyt Držák (pár) Spojka rohová 50 pevný pár pár pevný 1 m pružný pár pár pár m AL profil FK2 pro LED FK2 AL profil pro přímou montáž přisazením nebo zavěšením 2 m AL profil FK2 pro LED Plexi 75% 55% AL PROFILY, LIŠTY Matné 1 m m m m Krytka (pár) Montážní úchyt Držák (pár) Spojka rohová pár pružný pár pár ks

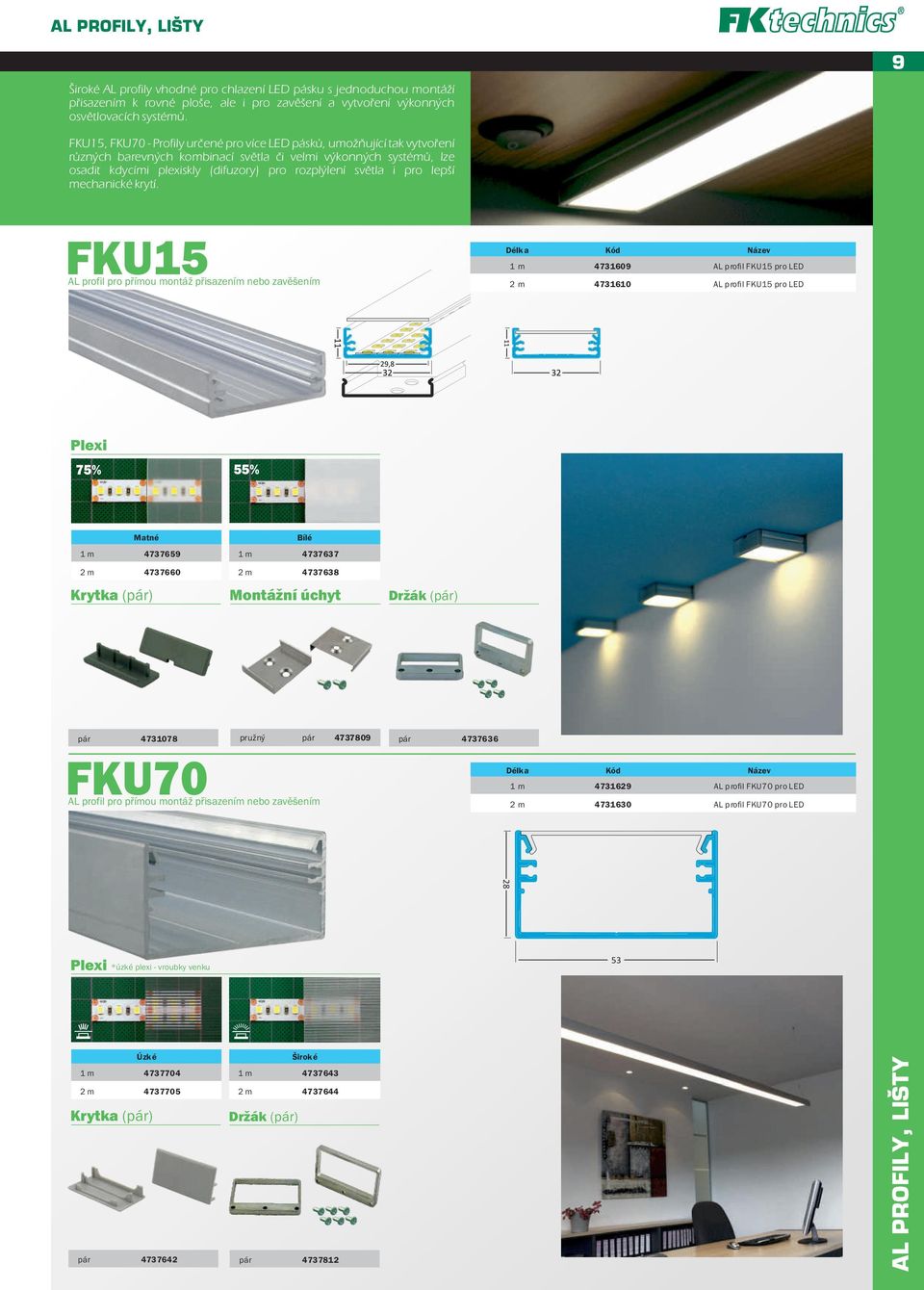

9 AL PROFILY, LIŠTY Široké AL profily vhodné pro chlazení LED pásku s jednoduchou montáží přisazením k rovné ploše, ale i pro zavěšení a vytvoření výkonných osvětlovacích systémů. 9 FK5, FKU70 - Profily určené pro více LED pásků, umožňující tak vytvoření různých barevných kombinací světla či velmi výkonných systémů, lze osadit kdycími plexiskly (difuzory) pro rozplýlení světla i pro lepší mechanické krytí. FK5 AL profil pro přímou montáž přisazením nebo zavěšením 1 m AL profil FK5 pro LED 2 m AL profil FK5 pro LED Plexi 75% 55% Matné 1 m m m m Krytka (pár) Montážní úchyt Držák (pár) pár pružný pár pár FKU70 AL profil pro přímou montáž přisazením nebo zavěšením 1 m AL profil FKU70 pro LED 2 m AL profil FKU70 pro LED 28 Plexi *úzké plexi - vroubky venku 53 Úzké Široké 1 m m m m Krytka (pár) Držák (pár) pár pár AL PROFILY, LIŠTY

10 AL PROFILY, LIŠTY 10 AL profily vhodné pro chlazení LED pásku s montáží do vyfrézované drážky ve dřevě, mezi obklady, dlažby a s použitím speciálního držáku i pro sádrokarton do stěn, stropů a podhledů. FK2 AL profil pro montáž zapuštěním do drážky C A FK2 - Profil určený pro jeden LED pásek, lze osadit kdycími plexiskly s různými propustnostmi (difuzory) pro rozplýlení světla i pro lepší mechanické krytí. FKU35 - Univerzálně použitelný profil pro vložení do drážky i pro přisazení do rohu. 1 m AL profil FK2 pro LED 2 m AL profil FK2 pro LED 11,3 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% Matné 1 m m m m m m m m Krytka (pár) Montážní úchyt Montážní úchyt Spojka rohová 1 m m Úchyt do sádrokartónu 50 pružný pár pevný pár pár pevný 1 m zubatý pár ks ks m AL profil FKU35 pro LED FKU35 C AL profil pro zapuštění i rohovou instalaci 2 m AL profil FKU35 pro LED A 17,8 10,6 O 45 17,8 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% AL PROFILY, LIŠTY Matné 1 m m m m Krytka (pár) Montážní úchyt pevný pár pár pevný 1 m m m m m Montážní úchyt Montážní úchyt pružný pár zubatý pár m m Úchyt do sádrokartónu 1 ks

11 AL PROFILY, LIŠTY AL profily vhodné pro chlazení LED pásku s montáží do vyfrézované drážky ve dřevě, mezi obklady, dlažby a s použitím speciálního držáku i pro sádrokarton do stěn, stropů a podhledů. 11 FKU50 - Hlubší profil určený pro jeden LED pásek, lze osadit kdycími plexiskly s různými propustnostmi (difuzory) pro rozplýlení světla i pro lepší mechanické krytí. FKU40 - Široký profil s nepřímým osvětlením pro zapuštění do vyfrézované drážky ve dřevě, mezi obklady, dlažby a s použitím speciálního držáku i pro sádrokarton do stěn, stropů a podhledů. FKU50 C AL profil pro montáž zapuštěním do drážky A 1 m AL profil FKU50 pro LED 2 m AL profil FKU50 pro LED A C 23,3 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% Matné 1 m m m m Krytka (pár) Montážní úchyt 1 m m m m Montážní úchyt Montážní úchyt 1 m m Úchyt do sádrokartónu pevný pár pár pevný 1 m FKU40 AL profil pro montáž zapuštěním do drážky pružný pár zubatý pár ks m AL profil FKU40 pro LED 2 m AL profil FKU40 pro LED Plexi 95% 55% Krytka (pár) 1 m m m m Montážní úchyt Montážní úchyt pevný pár pevný 1 m pružný pár pár Úchyt do sádrokartónu 1 ks AL PROFILY, LIŠTY

12 AL PROFILY, LIŠTY 12 FKU80 - Schodový robustní profil s nášlapovými drážkami, s možností použití protiskluzové vložky a dvěma možnostmi použití (svítí dolů na spodní schod, nebo dolů i nahoru). FK0 - Univerzálnější profil určený pro vložení do drážky, ale i pro přisazení s možností osazení opálovým plexisklem pro lepší rozptyl. FKU80 AL profil pro přímou montáž přisazením nebo osazením na schod 1 m AL profil FKU80 pro LED 2 m AL profil FKU80 pro LED C D Plexi Klik A 95% 55% 95% A Plexi s čočkou 1 m m m m Krytka (pár) Protiskluzová vložka C 1 m m Kryt - čelo D 1 m pár m FK0 AL profil pro přímou montáž přisazením i zapuštěním D bez osazení C A 1 m m A 1 m AL profil FK0 pro LED 2 m AL profil FK0 pro LED D C 19,9 14,7 19,3 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% AL PROFILY, LIŠTY Matné 1 m m m m Krytka (pár) Montážní úchyt pár pružný pár m m m m Montážní úchyt zubatý pár m m Plexi opálové D 55% Opálové 1 m m

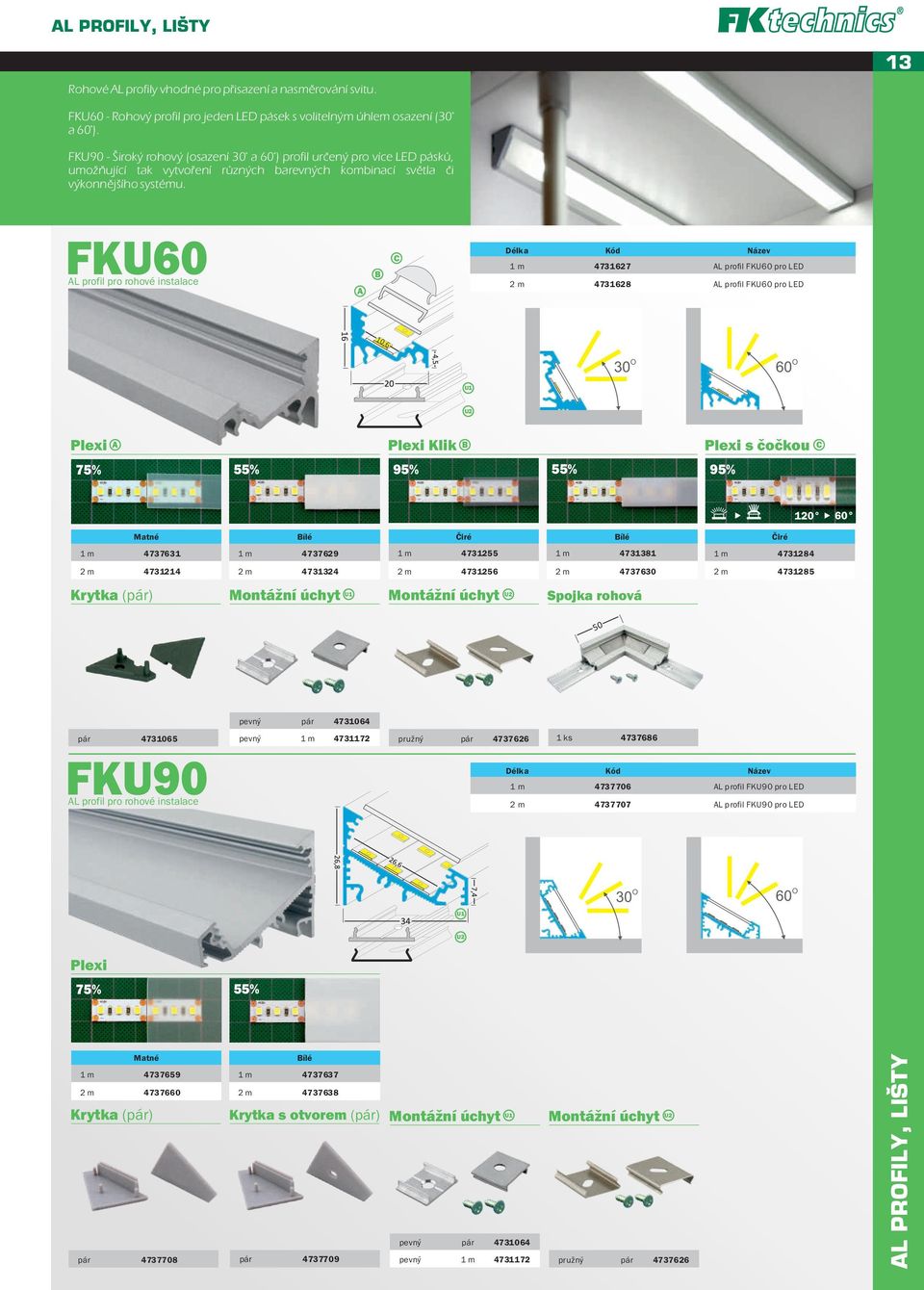

13 AL PROFILY, LIŠTY Rohové AL profily vhodné pro přisazení a nasměrování svitu. 13 FKU60 - Rohový profil pro jeden LED pásek s volitelným úhlem osazení (30 a 60 ). FKU90 - Široký rohový (osazení 30 a 60 ) profil určený pro více LED pásků, umožňující tak vytvoření různých barevných kombinací světla či výkonnějšího systému. FKU60 AL profil pro rohové instalace A C 1 m AL profil FKU60 pro LED 2 m AL profil FKU60 pro LED 10,6 O 30 O 60 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% Matné 1 m m m m Krytka (pár) Montážní úchyt 1 m m m m Montážní úchyt Spojka rohová 1 m m pár FKU90 AL profil pro rohové instalace pevný pár pevný 1 m pružný pár ks m AL profil FKU90 pro LED 2 m AL profil FKU90 pro LED O 30 O 60 Plexi 75% 55% Matné 1 m m m m Krytka (pár) Krytka s otvorem (pár) pár pár Montážní úchyt pevný pár pevný 1 m Montážní úchyt pružný pár AL PROFILY, LIŠTY

14 AL PROFILY, LIŠTY 14 FK5 - Tenký kulatý profil pro jeden LED pásek vhodný pro dekorativní osvětlení s možností přisazení či zavěšení. FKU45 - Masivní kulatý profil ideální jako šatní tyč do skříně či šatny s možností osazení nosných koncovek pro uchycení mezi stěny. FK5 AL profil pro montáž zavěšením, přisazením, nebo osazením mezi dvě kolmé plochy 1 m AL profil FK5 pro LED 2 m AL profil FK5 pro LED 11,8 Plexi Klik 75% Matné 1 m m Krytka (pár) Držák (pár) pár pár FKU45 AL profil pro montáž zavěšením, nebo osazením mezi dvě kolmé plochy C A 1 m AL profil FKU45 pro LED 2 m AL profil FKU45 pro LED A C 33 Plexi Plexi Klik Plexi s čočkou A C 75% 55% 95% 55% 95% AL PROFILY, LIŠTY Matné 1 m m m m Krytka (pár), nosná Držák (pár) pár pár m m m m m m

15 AL PROFILY, LIŠTY FK8 - Policový profil použitelný pro skleněné police, ale i jako samostatný profil pro osvětlení LED páskem. 15 FK7 - Policový profil pro osazení na skleněnou polici pro prosvícení a zvýraznění hran. FK8 AL profil pro osazení na polici i montáž přiložením 1 m AL profil FK8 pro LED 2 m AL profil FK8 pro LED Plexi 55% 1 m m Krytka (pár) Krytka plná (pár) pár pár FK7 AL profil pro osazení na polici 1 m AL profil FK7 pro LED 2 m AL profil FK7 pro LED Krytka (pár) pár AL PROFILY, LIŠTY

16 AL PROFILY, LIŠTY 16 FKU55 - Profil pro nepřímé nasvětlení vhodný pro zadní osvětlení stěn, reklam, obrazů. FKU30 - Profil pro police s nepřímým nasvětlením stěn a zadních pohledových ploch. FKU55 AL profil pro přímou montáž přisazením 1 m AL profil FKU55 pro LED 2 m AL profil FKU55 pro LED Plexi 75% 55% Matné 1 m m m m Krytka (pár) Montážní úchyt Montážní úchyt pevný pár pár pevný 1 m FKU30 AL profil pro přímou montáž osazením na polici pružný pár m AL profil FKU30 pro LED 2 m AL profil FKU30 pro LED AL PROFILY, LIŠTY

17 AL PROFILY, LIŠTY FKU99 - základní plochý profil pro použití v nepohledových částech jako jsou např. stropní niky a nábytkové sokly a všude tam, kde profil s LED páskem není nutné vidět. 17 FKU99 AL profil pro přímou montáž přisazením 1 m AL profil FKU99 pro LED 2 m AL profil FKU99 pro LED 2 15 PŘEHLEDOVÁ TAULKA Seznam FKU Al profilů a způsob jejich použití při instalaci Typ Strana Přisazení Zapuštění Zavěšení Speciální osazení FK1 8 x x FK2 8 x x FK5 9 x x FKU70 9 x x FK2 10 x FKU35 10 x x FKU50 11 x FKU40 11 x FKU80 12 x x FK0 12 x x FKU60 13 x FKU90 13 x FK5 14 x x x FKU45 14 x x FK8 15 x x FK7 15 x x FKU55 16 x FKU30 16 x FKU99 17 x AL PROFILY, LIŠTY

18 KONTROLERY A STMÍVAČE 18 Kontroler je důležitý pro ovládání vícebarevných RG LED pásků. Můžete tak měnit barvu, intenzitu, nebo vybrat mezi světelnými efekty, jako je například blikání či prolínání. KONTROLERY PRO RG LED RG kontroler s IR dálkovým ovládáním, 24 tlačítek Přímá volba barvy tlačítkem Dynamické efekty Malé rozměry IR RG kontroler s IR dálkovým ovládáním, 44 tlačítek Uživatelsky definovatelné barvy Přímá volba barvy tlačítkem Dynamické efekty Malé rozměry IR IR In IR dálkový přenos vyžaduje přímou viditelnost mezi dálkovým ovladačem a přijímacím čidlem kontroleru. Individuální kód zajišťuje ovládání kontroleru pouze jedním konkrétním ovladačem. Kód SKP Název Typ Pro Napětí Proud Ovládání arvy Efekty Připojení FKRG-IR24 RG kontroler s IR dálkovým ovládáním, 24 tlačítek Kontroler RG 3CH 12 V 3x 2 A IR DO 15 4 Kablíky FKRG-IR44 RG kontroler s IR dálkovým ovládáním, 44 tlačítek Kontroler RG 3CH 12 V 3x 2 A IR DO Kablíky RG kontroler pro RG LED pásky, RF, individuál. kód Přímá volba barvy tlačítkem Připojení svorkovnicí Dynamické efekty RF In RG kontroler pro RG LED pásky, RF, společný kód Přímá volba barvy tlačítkem Připojení svorkovnicí Dynamické efekty RF Sp RF Sp RF dálkový přenos nevyžaduje přímou viditelnost a kontroler tak může být skryt, či za překážkou. Společný kód umožňuje ovládat více kontrolerů jedním, i více ovladači najednou. Kód SKP Název Typ Pro Napětí Proud Ovládání arvy Efekty Připojení FKRG-RF2I RG kontroler pro RG LED pásky, RF, individuální kód Kontroler RG 3CH 12 V 3x 4 A RF DO 8 8 Svorkovnice FKRG-RF2S RG kontroler pro RG LED pásky, RF, společný kód Kontroler RG 3CH 12 V 3x 4 A RF DO 8 8 Svorkovnice KONTROLERY A STMÍVAČE RG kontroler s přímou volbou barev + RF DO Libovolná barva dotykem kolečka Připojení svorkovnicí Dynamické efekty Dotykové kolečko na DO umožňuje okamžitě zvolit z barevného spektra libovolnou barvu. RGW kontroler 4CH pro LED pásky RGW, 4x 6A Libovolná barva dotykem kolečka Vhodné pro RGW LED pásky Připojení svorkovnicí Dynamické efekty RF In RF In RGW LED pásky jsou kombinace RG s bílými LED (podle modelu) a umožňují tak pomocí RGW kontroleru nastavit libovolnou barvu, či bílé osvětlení. Kód SKP Název Typ Pro Napětí Proud Ovládání arvy Efekty Připojení FKRG-RF RG kontroler s přímou volbou barev + RF dálkové ovládání Kontroler RG 3CH 12 / 24 V 3x 6 A RF DO Svorkovnice FKRGW-RF RGW kontroler 4CH pro LED pásky RGW, 4x 6A Kontroler RGW 4CH 12 / 24 V 4x 6 A RF DO 60 + bílá 15 Svorkovnice 4CH RGW

19 RG KONTROLERY A ZESILOVAČE 19 Zesilovač se používá u rozsáhlejších zapojení LED pásků, které svým příkonem převyšují max. výkon RG kontroleru či stmívače. Jedině tak je možné ovládat i více LED pásků jedním kontrolerem nebo stmívačem z jednoho místa. RG kontroler pro RG LED pásky, RF - mini Připojení konektorem Miniaturní rozměry Dynamické efekty RG kontroler pro RG LED pásky, RF, individuál. kód Připojení svorkovnicí RF In RF In Dynamické efekty Miniaturní rozměry v kombinaci s RF DO umožňují zástavbu kontroleru do konkrétních aplikací, či do AL LED profilu. DO s výsuvnou anténkou pro delší dosah je vhodný spíše pro jednoúčelové aplikace, kde není třeba často měnit zvolený režim. Kód SKP Název Typ Pro Napětí Proud Ovládání arvy Efekty Připojení FKRG-RF RG kontroler pro RG LED pásky, RF - mini Kontroler RG 3CH 12 / 24 V 3x 4 A RF DO pin + 5,5/2,1 mm FKRG-2-I RG kontroler pro RG LED pásky, RF, individuální kód Kontroler RG 3CH 12 V 3x 4 A RF DO 8 9 Svorkovnice FKRG-K4-10 Konektor čtyřpinový pro RG kontroler, 10cm, RM 2,54 Kablík RG 3CH 12 / 24 V 3x 4 A pin RG kontroler pro RG LED pásky, panelový, dotykový RG Wi-Fi LED kontroler Určeno pro instalační EURO krabici Libovolná barva dotykem kolečka Uživatelsky definovatelná barva Připojení svorkovnicí Ovládání DO nebo ios, OS Android Libovolná barva dotykem kolečka Připojení svorkovnicí RF WiFi WiFi kontroler může být ovládán dodávaným RF DO nebo pomocí chytrého mobilního telefonu s OS Android či ios. Kód SKP Název Typ Pro Napětí Proud Ovládání arvy Efekty Připojení FKRG-RING RG kontroler pro RG LED pásky, panelový, dotykový Kontroler RG 3CH 12 / 24 V 3x 4 A Dotyk 7 / 64 - Svorkovnice FKRG-WIFI RG Wi-Fi LED kontroler Kontroler RG 3CH 12 / 24 V 3x 4 A RF DO - WiFi Svorkovnice ZESILOVAČE PRO RG LED Zesilovače signálu pro rozšíření výkonového zatížení nad možnosti kontroléru, umožňují ovládání rozsáhlého systému zapojení jedním kontrolerem (ovladačem). RG zesilovač pro buzení RG stripů Pro RG i jednotlivou barvu Minimální vlastní spotřeba Připojení svorkovnicí Varianta i pro RGW 1 2 Miniaturní zesilovač RG / jednokanálový Varianta i pro jednotlivou barvu Minimální vlastní spotřeba Připojení kablíky Obr. Kód SKP Název Typ Pro Napětí Proud Připojení FKRG-3-Z-4A RG zesilovač pro buzení RG stripů 3x 4A Zesilovač RG 3CH 12 / 24 V 3x 4 A Svorkovnice FKRG-3-Z-8A RG zesilovač pro buzení RG stripů 3x 8A Zesilovač RG 3CH 12 / 24 V 3x 8 A Svorkovnice FKRG-3-Z-10A RG zesilovač pro buzení RG stripů 3x 10A Zesilovač RG 3CH 12 / 24 V 3x 10 A Svorkovnice FKRGW-4-Z-6A RGW zesilovač pro buzení RGW stripů 4x 6A Zesilovač RGW 4CH 12 / 24 V 4x 6A Svorkovnice FKRG-3Z-2Amini Miniaturní RG zesilovač - verze s kablíky 3x 2A Zesilovač RG 3CH 12 V 3x 2 A Kablíky FK-1Z-6A Miniaturní jednokanálový zesilovač pro LED pásky 6A Zesilovač 1CH 12 V 1x 6 A Kablíky RG KONTROLERY A ZESILOVAČE

20 KONTROLERY A STMÍVAČE 20 Stmívač je vhodný pro stmívání jednobarevných pásků. U některých modelů je možné nastavit i dynamické efekty jako u kontrolerů pro RG. STMÍVAČE PRO JEDNOAREVNÉ LED PÁSKY Stmívač pro jednobarevné LED pásky 12V/24V, 8A, IR Ovládání manuálním kolečkem nebo IR DO Pro zástavbu pomocí vlastní krabičky Krokové i plynulé stmívání Připojení svorkovnicí IR Stmívač pro jednobarevné LED pásky 12V/24V, 8A, RF Miniaturní 3 tlačítkové RF DO Připojení svorkovnicí Krokové stmívání RF In Stmívač pro jednobarevné LED pásky umožnující plynulé nastavení intenzity kolečkem, nebo přednastavené hodnoty či krokové stmívání pomocí IR DO. Stmívač pro jednobarevné pásky s miniaturním RF DO umožňuje pohodlné stmívání a stmívač může být skryt díky RF přenosu. Kód SKP Název Typ Pro Napětí Proud Ovládání Efekty Připojení FKDIM-IR1 Stmívač pro jednobarevné LED pásky 12V / 24V, 8A, IR Stmívač 1CH 12 / 24 V 8 A IR DO - Svorkovnice FKDIM-RF1 Stmívač pro jednobarevné LED pásky 12V / 24V, 8A, RF Stmívač 1CH 12 / 24 V 8 A RF DO - Svorkovnice LED kontroler / stmívač pro jednu barvu, RF Miniaturní velikost Dynamické efekty Krokové stmívání Připojení kablíky RF In Mini LED kontroler / stmívač, jedna barva, 3 tl. Manuální ovládání tlačítky Připojení konektory Miniaturní velikost Dynamické efekty Krokové stmívání Miniaturní stmívač s RF DO vhodný pro zástavbu i do AL profilu, nebo do instalační krabičky. Jednoduchý miniaturní stmívač s manuálním ovládáním pomocí tlačítek ideální pro jednoúčelové aplikace. Kód SKP Název Typ Pro Napětí Proud Ovládání Efekty Připojení FKDIM LED kontroler / stmívač pro jednu barvu, RF Kontroler 1CH 12 / 24 V 12 A RF DO 8 Kablíky FKDIM-3 Mini LED kontroler / stmívač, jedna barva, 3 tl. Kontroler 1CH 12 V 12 A tlačítko 5 5,5 / 2,1 mm KONTROLERY A STMÍVAČE LED dotykový panelový stmívač, 8 A Zástavba do instalační EURO krabičky Libovolná intenzita dotykem Připojení svorkovnicí Dynamické efekty Dotykový stmívač bez DO určený pro přímou zástavbu do el. instalace (EURO krabička). Miniaturní stmívač odvládaný externím tlačítkem vhodný pro zástavbu do el. instalace (EURO krabička) zároveň s tlačítkem. Stmívač pro LED pásky 12/24V, 10A - modul pro tlačítko Zástavba do instalační EURO krabičky Ovládání externím tlačítkem Připojení svorkovnicí Kód SKP Název Typ Pro Napětí Proud Ovládání Efekty Připojení FK-SP-1K LED dotykový panelový stmívač, 8 A Stmívač 1CH 12 / 24 V 8 A dotyk - Svorkovnice FKDIM-tlačítko Stmívač pro LED pásky 12/24V / 10A - modul pro tlačítko Stmívač 1CH 12 / 24 V 10 A tlačítko - Svorkovnice

21 SENZORY A MINIATURNÍ DOTYKOVÉ STMÍVAČE/SPÍNAČE 21 Dotykové miniaturní stmívače a kontrolery pro přímé osazení do AL profilu umožňují ovládání dotykem v konkrétním bodě, nebo kdekoli na profilu (podle modelu) - komfortní dotykové stmívání a ovládání bez dalšího prvku. Kontroler pro nastavení teploty bílé + RF DO 2x 5 A Plynulé nastavení intenzity i teploty dotykem RF DO s dotykovým kolečkem Připojení svorkovnicí RF In 2CH WW/CW Kontroler 2 CH pro LED pásky bílá / teplá bílá, 24 tl. Krokové nastavení intenzity a teploty tlačítky Připojení konektorem Dynamické efekty IR 2CH WW/CW Stmívač (kontroler) pro LED pásky s dvěma teplotami bílé barvy, umožňuje pomocí RF DO, dotykem nastavit požadovanou teplotu. Stmívač (kontroler) pro LED pásky s dvěma teplotami bílé barvy, umožňuje díky IR DO nastavit požadovanou teplotu pomocí tlačítek. Kód SKP Název Typ Pro Napětí Proud Ovládání Efekty Připojení FKDIM-RF3 Kontrolér pro nastavení teploty bílé + RF DO 2x 5 A Kontroler 2CH 12 / 24 V 2x 5 A RF DO - Svorkovnice FKDIM-WCW-IR2CH Kontroler 2 ch pro LED pásky bílá / teplá bílá, 24 tl. Kontroler 2CH 12 / 24 V 2x 3 A IR DO 2 4 pin FKRG-K4-10 Konektor čtyřpinový pro RG kontroler, 10cm, RM 2,54 Kablík RG 3CH 12 / 24 V 3x 4 A pin PIR senzor / spínač pro LED pásky Pohybový spínač s dosahem cca 80 cm Montáž možná i nalepením Malé rozměry a hmotnost Připojení konektorem Infračervený senzor pro LED pásky, monostabilní Spínač PIR vhodný pro spínání LED pásků pohybem, díky rozměrům a hmotnosti je možná montáž i lepením či oboustrannou lepicí páskou. PIR Pohybový spínač s dosahem cca 5 cm Montáž možná i nalepením Malé rozměry a hmotnost Připojení konektorem Spínač PIR vhodný pro spínání LED pásků pohybem, ideální do šatních a jiných skříní a šuplíků, díky rozměrům a hmotnosti je možná montáž i lepením či oboustrannou lepicí páskou. Kód SKP Název Typ Pro Napětí Proud Ovládání Efekty Připojení FK-PIRsensor PIR senzor / spínač pro led pásky Spínač 1CH 12 V 3 A 80 cm 30 vt. 5,5 / 2,1 mm FK-IRLEDON/OFF Infračervený senzor pro LED pásky, monostabilní Spínač 1CH 12 / 24 V 2,5 A 5 cm 30 vt. 5,5 / 2,1 mm Miniaturní dotykové stmívače/spínače do LED profilu (šířka cca 10 mm) 1 2 3? Miniaturní stmívače a spínače určené pro přímou zástavbu do AL profilů s ovládáním dotykem v konkrétním bodě, nebo (podle modelu) dotykem kdekoli na AL profilu. Obr. Kód SKP Název Typ Pro Napětí Proud Ovládání Připojení FKDIM-1ST Spínač dotykový OFF - ON Spínač 1CH 12 / 24 V 5 A Dotyk bod Pájecí plošky FKDIM-100ST Stmívač dotykový s plynulou regulací: OFF, 0% - 100% Stmívač 1CH 12 / 24 V 5 A Dotyk bod Pájecí plošky FKDIM-3ST Stmívač dotykový 3 st: OFF, 25%, 50%, 100% Stmívač 1CH 12 / 24 V 5 A Dotyk bod Pájecí plošky FKDIM-4ST Stmívač dotykový 4 st: OFF, 25%, 50%, 75%, 100% Stmívač 1CH 12 / 24 V 5 A Dotyk bod Pájecí plošky FKDIM-TOUCH-modrá Dotykový stmívač pro 12V/24V pásky do profilu, modrá LED Stmívač 1CH 12 / 24 V 10 A Dotyk AL Pájecí plošky FKDIM-TOUCH-žlutá Dotykový stmívač pro 12V/24V pásky do profilu, žlutá LED Stmívač 1CH 12 / 24 V 10 A Dotyk AL Pájecí plošky FKDIM-PUSH Tlačítkový spínač pro LED pásky do profilu Spínač 1CH 12 / 24 V 4 A Tlačítko Pájecí plošky PIR SENZORY A MINIATURNÍ DOTYKOVÉ STMÍVAČE/SPÍNAĆE

22 SÍŤOVÉ NAPÁJECÍ ZDROJE 22 LED pásky vyžadují pro napájení kvalitní zdroje se stabilizovaným napětím. Podle použití je možné vybrat zdroje s dostatečnou výkonovou rezervou a s krytím IP pro nejnáročnější podmínky. Zdrojům je třeba zajistit optimální odvod tepla, aby teplota okolí nepřesáhla cca 45 C. SÍŤOVÉ NAPÁJECÍ ZDROJE 12V, IP20 230V 12V IP20 svorkovnice Obr. Kód SKP Název Napětí Výkon Proud Krytí Délka Šířka Výška FKPWR15-12 IP20 LO Síťový napájecí zdroj 12V / 15W, 1,25A, IP20, prům. typ 12 V 15 W 1,25 A IP20 70 mm 40 mm 30 mm FKPWR25-12 IP20 LO Síťový napájecí zdroj 12V / 25W, 2,1A, IP20, prům. typ 12 V 25 W 2,1 A IP20 85 mm 60 mm 38 mm FKPWR40-12 IP20 LO Síťový napájecí zdroj 12V / 40W, 3,3A, IP20, prům. typ 12 V 40 W 3,3 A IP mm 78 mm 38 mm FKPWR60-12 IP20 LO Síťový napájecí zdroj 12V / 60W, 5A, IP20, prům. typ 12 V 60 W 5 A IP mm 78 mm 35 mm FKPWR80-12 IP20 LO Síťový napájecí zdroj 12V / 80W, 6,7A, IP20, prům. typ 12 V 80 W 6,7 A IP mm 100 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 100W, 8,3A, IP20, prům. typ 12 V 100 W 8,3 A IP mm 100 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 120W, 10A, IP20, prům. typ 12 V 120 W 10 A IP mm 100 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 150W, 12,5A, IP20, prům. typ 12 V 150 W 12,5 A IP mm 100 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 200W, 16,6A, IP20, prům. typ 12 V 200 W 16,6 A IP mm 110 mm 50 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 250W, 20A, IP20, řízené ot. vent 12 V 250 W 20 A IP mm 110 mm 50 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 350W, 30A, IP20, prům. typ 12 V 350 W 30 A IP mm 115 mm 50 mm FKPWR IP20 LO Síťový napájecí zdroj 12V / 400W, 33A, IP20, prům. typ 12 V 400 W 33 A IP mm 102 mm 65 mm NKS200W*Z Síťový kabel bílý 3x 0,75mm2, 90 vidlice, 2 m 230 V AC 1000 W 4 A IP20 2 m - - SÍŤOVÉ NAPÁJECÍ ZDROJE 12V, IP67 230V 12V IP67 kabel Obr. Kód SKP Název Napětí Výkon Proud Krytí Délka Šířka Výška FKPWR20-12 IP67 LO Síťový napájecí zdroj 12V / 20W, 1,6A, IP67, prům. typ 12 V 20 W 1,6 A IP mm 30 mm 20 mm FKPWR30-12 IP67 LO Síťový napájecí zdroj 12V / 30W, 2,5A, IP67, prům. typ 12 V 30 W 2,5 A IP mm 30 mm 20 mm FKPWR60-12 IP67 LO Síťový napájecí zdroj 12V / 60W, 5A, IP67, prům. typ 12 V 60 W 5 A IP mm 70 mm 45 mm FKPWR IP67 LO Síťový napájecí zdroj 12V / 100W, 8,3A, IP67, prům. typ 12 V 100 W 8,3 A IP mm 70 mm 45 mm FKPWR IP67 LO Síťový napájecí zdroj 12V / 150W, 12,5A, IP67, prům. typ 12 V 150 W 12,5 A IP mm 70 mm 45 mm FKPWR IP67 LO Síťový napájecí zdroj 12V / 200W, 16,6A, IP67, prům. typ 12 V 200 W 16,6 A IP mm 120 mm 53 mm NKS200W*Z Síťový kabel bílý 3x 0,75mm2, 90 vidlice, 2 m 230 V AC 1000 W 4 A IP20 2 m - - SÍŤOVÉ NAPÁJECÍ ZDROJE SÍŤOVÉ NAPÁJECÍ ZDROJE 24V, IP V IP20 24V Obr. Kód SKP Název Napětí Výkon Proud Krytí Délka Šířka Výška FKPWR40-24 IP20 LO Síťový napájecí zdroj 24V / 40W, 1,7A, IP20, prům. typ 24 V 40 W 1,7 A IP20 84 mm 58 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 24V / 100W, 4,1A, IP20, prům. typ 24 V 100 W 4,1 A IP mm 98 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 24V / 150W, 6,25A, IP20, prům. typ 24 V 150 W 6,25 A IP mm 98 mm 38 mm FKPWR IP20 LO Síťový napájecí zdroj 24V / 200W, 8,3A, IP20, prům. typ 24 V 200 W 8,3 A IP mm 115 mm 50 mm NKS200W*Z Síťový kabel bílý 3x 0,75mm2, 90 vidlice, 2 m 230 V AC 1000 W 4 A IP20 2 m - - svorkovnice

23 SÍŤOVÉ NAPÁJECÍ ZDROJE A ADAPTÉRY Adaptérové a kabelové provedení napájecích zdrojů s menšími výkony pro aplikace s požadavkem snadného zapojení a použití. 23 SÍŤOVÉ NAPÁJECÍ ZDROJE MEANWELL 12V, IP20 230V 12V IP20 svorkovnice Obr. Kód SKP Název Napětí Výkon Proud Krytí Délka Šířka Výška RS Síťový napájecí zdroj 12V / 25W, 2,1A, IP20 Meanwell 12 V 25 W 2,1 A IP20 79 mm 51 mm 28 mm RS Síťový napájecí zdroj 12V / 50W, 4,2A IP20 Meanwell 12 V 40 W 4,2 A IP20 99 mm 97 mm 36 mm RS Síťový napájecí zdroj 12V / 72W, 6A, IP20 Meanwell 12 V 72 W 0,25 IP mm 97 mm 38 mm RS Síťový napájecí zdroj 12V / 100W, 8,5A, IP20 Meanwell 12 V 100 W 8,5 A IP mm 97 mm 38 mm RS Síťový napájecí zdroj 12V / 150W, 12,5A, IP20 Meanwell 12 V 150 W 12,5 A IP mm 98 mm 38 mm NKS200W*Z Síťový kabel bílý 3x 0,75mm2, 90 vidlice, 2 m 230 V AC 1000 W 4 A IP20 2 m - - SÍŤOVÉ NAPÁJECÍ ZDROJE MEANWELL 12V, IP67 230V 12V IP67 kabel Obr. Kód SKP Název Napětí Výkon Proud Krytí Délka Šířka Výška LPH Síťový napájecí zdroj 12V / 18W, 1,5A, IP67 Meanwell 12 V 18 W 1,5 A IP mm 30 mm 20 mm LPV Síťový napájecí zdroj 12V / 36W, 3A, IP67 Meanwell 12 V 36 W 3 A IP mm 30 mm 20 mm LPV Síťový napájecí zdroj 12V / 60W, 5A, IP67 Meanwell 12 V 60 W 4 A IP mm 43 mm 32 mm LPV Síťový napájecí zdroj 12V / 100W, 8,5A, IP67 Meanwell 12 V 100 W 8,5 A IP mm 52 mm 37 mm NKS200W*Z Síťový kabel bílý 3x 0,75mm2, 90 vidlice, 2 m 230 V AC 1000 W 4 A IP20 2 m - - SÍŤOVÉ ADAPTÉRY A NAPÁJECÍ ZDROJE 12V, 24V, IP20 230V IP20 12V Obr. Kód SKP Název Napětí Výkon Proud Krytí Standby Indikace Délka kabelu Délka Šířka Výška FKPWR ,1 Síťový adaptér 12V / 6W, 0,5A 12 V 6 W 0,5 A IP20 < 0,5 W LED 170 mm 55 mm 28 mm 42 mm FKPWR ,1 Síťový adaptér 12V / 12W, 1A 12 V 12 W 1 A IP20 < 0,5 W LED 110 mm 50 mm 80 mm 30 mm FKPWR ,1 Síťový adaptér 12V / 24W, 2A 12 V 24 W 2 A IP20 < 0,5 W LED 170 mm 80 mm 80 mm 30 mm FK-PD12V -12W LS Síťový adaptér 12V / 12W, 1A 12 V 12 W 1 A IP20 < 0,5 W mm 115 mm 49 mm 30 mm FKPWR ,1 LO Síťový adaptér 24V / 24W, 1A 24 V 24 W 1 A IP mm 55 mm 28 mm 42 mm FK-PD12V24W Síťový napájecí zdroj 12V / 24W, 2A, síť. kabel 12 V 24 W 2 A IP mm 115 mm 49 mm 30 mm FKPWR36-12 IP20 Síťový napájecí zdroj 12V / 36W, 3A, síť. kabel 12 V 36 W 3 A IP20 - LED 140 mm 117 mm 50 mm 31 mm FK-PD12V-60W LO Síťový napájecí zdroj 12V / 60W, 5A, síť. kabel 12 V 60 W 5 A IP20 - LED 110 mm 117 mm 50 mm 31 mm FKPWR96-12 IP20 LS Síťový napájecí zdroj 12V / 96W, 8A, síť. kabel 12 V 96 W 8 A IP20 - LED 110 mm 140 mm 60 mm 32 mm konektor 5,5/2,1 mm SÍŤOVÉ NAPÁJECÍ ZDROJE A ADPATÉRY

24 DOPLŇKY K LED PÁSKŮM A PŘÍSLUŠENSTVÍ 24 LED pásky, zdroje a vodiče lze propojovat pomocí pájených spojů, případně kombinovat se standardizovanými konektory 5,5/2,1 mm nebo použít nacvakávací konektory ze širokého příslušenství. Doplňky k LED páskům a příslušenství Obr. Kód Název Rozměr / Typ Pro Počet pólů Napětí Max. proud DC souosá vidlice 2,1 / 5,5mm, 9,5mm na kabel 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A DC souosá vidlice 2,1 / 5,5mm, 14mm na kabel 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A DC souosá zásuvka 2,1 / 5,5mm na kabel 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A DC souosá vidlice 2,1 / 5,5mm se svorkovnicí 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A DC souosá zásuvka 2,1 / 5,5mm se svorkovnicí 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A Prodlužovací kabel s konektorem, vidlice 5,5 x 2,1mm, 20cm 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A Prodlužovací kabel s konektorem, vidlice 5,5 x 2,1mm, 80cm 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A Prodlužovací kabel s konektorem, zásuvka 5,5 x 2,1mm, 20cm 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A Prodlužovací kabel s konektorem, zásuvka 5,5 x 2,1mm, 80cm 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A Obr. Kód Název Rozměr / Typ Pro Počet pólů Napětí Max. proud DOPLŇKY K LED PÁSKŮM A PŘÍSLUŠENSTVÍ Kabel s vypínačem a konektorem, vidlice 5,5 x 2,1mm, 20cm 5,5 x 2,1 mm vidlice 1CH 2 12 / 24 V 5A Kabel s vypínačem a konektorem, zásuvka 5,5 x 2,1mm, 20cm 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A Kabel s vypínačem a konektorem, zásuvka 5,5 x 2,1mm, 80cm 5,5 x 2,1 mm zásuvka 1CH 2 12 / 24 V 5A Kabel s vypínačem a konektory 5,5 x 2,1mm, 2x 15cm 5,5 x 2,1 mm prodlužka 1CH 2 12 / 24 V 5A Prodlužovací kabel se dvěma konektory 5,5 x 2,1mm, 150cm 5,5 x 2,1 mm prodlužka 1CH 2 12 / 24 V 5A Kabel rozbočovací, 3x vidlice, zásuvka 5,5 x 2,1mm 5,5 x 2,1 mm rozbočka 1CH 3x 2 12 / 24 V 5A Kabel rozbočovací, 5x vidlice, zásuvka, konektory 5,5x2,1mm 5,5 x 2,1 mm rozbočka 1CH 5x 2 12 / 24 V 5A Obr. Kód Název Rozměr / Typ Pro Počet pólů Napětí Max. proud Napájecí konektor pro LED pásek, 8mm s kablíkem 8 mm 1CH 2 12 / 24 V 5A Napájecí konektor pro LED pásek, 10mm s kablíkem 10 mm 1CH 2 12 / 24 V 5A Napájecí konektor pro RG LED pásek, 10mm s kablíkem 10 mm RG 3CH 4 12 / 24 V 5A Propojovací konektor pro LED pásek, 8mm 8 mm 1CH 2 12 / 24 V 5A Propojovací konektor pro LED pásek, 10mm 10 mm 1CH 2 12 / 24 V 5A Propojovací konektor pro LED pásek RG, 10mm 10 mm RG 3CH 4 12 / 24 V 5A Konektor čtyřpinový pro RG kontroler, 10cm, RM 2,54 RM 2,54 4 pin RG 3CH 4 12 / 24 V 5A Konektor dvoupinový pro napájení LED stripů a LED lišt 2 pin vidlice / zásuvka 1CH 2 12 / 24 V 5A Konektor čtyřpinový pro napájení LED stripů a LED lišt 4 pin vidlice / zásuvka RG 3CH 4 12 / 24 V 5A Obr. Kód Název Rozměr / Typ Pro Počet pólů Napětí Max. proud Plochý RG kabel, 4 x 0,25 mm2 4x 0,25 mm2 RG 3CH 4 12 / 24 V 5A Plochý RG kabel, 5 x 0,25 mm2 5x 0,25 mm2 RGW 4CH 5 12 / 24 V 5A Oboustranná lepící páska 3M, šířka 8mm, délka 50m 50 m x 8 mm Oboustranná lepící páska 3M, šířka 10mm, délka 50m 50 m x 10 mm Průhledný klips pro pevné přichycení LED pásku s IP68, 1ks pro LED 12 x 4 mm Průhledný klips pro pevné přichycení LED pásků s IP68, 100ks pro LED 12 x 4 mm

25 PODHLEDOVÁ A PŘISAZENÁ LED SVÍTIDLA 25 Elegantní svítidla využívající moderní LED technologie s velmi nízkou spotřebou elektrické energie, dlouhou životností a příjemným rozptýleným světlem. Podle potřeby je možné zvolit mezi bílou 4500 K a teplou bílou 3500 K. LED svítidla podhledová LED V kabel LED svítidlo vhodné pro montáž do sádrokartonových a minerálních podhledů, s možností montáže do stropu i do stěny. Díky použitým materiálům a matnému difuzoru je docíleno příjemného rozptýleného světla, které neoslňuje. Uchycení pomocí dvou pérových úchytů, které jsou součástí svítidla. IP20 provedení TEPLÁ ÍLA ÍLÁ Typ Provedení Příkon Světelný tok Teplota barvy Napájecí napětí Rozměry FKLED-R120-6 Kulaté 6 W 540 lm 3500 K / 4500 K 230 V pr. 120 x 12 mm FKLED-R Kulaté 12 W 1080 lm 3500 K / 4500 K 230 V pr. 170 x 12 mm FKLED-R Kulaté 18 W 1620 lm 3500 K / 4500 K 230 V pr. 225 x 12 mm FKLED-R Kulaté 23 W 1980 lm 3500 K / 4500 K 230 V pr. 225 x 12 mm FKLED-120x120-6 Čtvercové 6 W 540 lm 3500 K / 4500 K 230 V 120 x 120 x 12 mm FKLED-170x10-12 Čtvercové 12 W 1080 lm 3500 K / 4500 K 230 V 170 x 170 x 12 mm FKLED-225x Čtvercové 18 W 1620 lm 3500 K / 4500 K 230 V 225 x 225 x 12 mm FKLED-225x Čtvercové 23 W 1980 lm 3500 K / 4500 K 230 V 225 x 225 x 12 mm Stříbrné provedení TEPLÁ ÍLÁ ÍLÁ Typ Provedení Příkon Světelný tok Teplota barvy Napájecí napětí Rozměry LED svítidla přisazená LED V kabel IP FKLED-R120-6-S Kulaté 6 W 540 lm 3500 K / 4500 K 230 V pr. 120 x 12 mm FKLED-R S Kulaté 12 W 1080 lm 3500 K / 4500 K 230 V pr. 170 x 12 mm FKLED-R S Kulaté 18 W 1620 lm 3500 K / 4500 K 230 V pr.225 x 12 mm FKLED-R S Kulaté 23 W 1980 lm 3500 K / 4500 K 230 V pr.225 x 12 mm FKLED-120x120-6-S Čtvercové 6 W 540 lm 3500 K / 4500 K 230 V 120 x 120 x 12 mm FKLED-170x S Čtvercové 12 W 1080 lm 3500 K / 4500 K 230 V 170 x 170 x 12 mm FKLED-225x S Čtvercové 18 W 1620 lm 3500 K / 4500 K 230 V 225 x 225 x 12 mm FKLED-225x S Čtvercové 23 W 1980 lm 3500 K / 4500 K 230 V 225 x 225 x 12 mm provedení LED svítidlo vhodné pro přímou montáž na strop, či stěnu. Díky použitým materiálům a matnému difuzoru je docíleno příjemného rozptýleného světla, které neoslňuje. Uchycení pomocí šroubků a hmoždinek, které jsou součástí balení. TEPLÁ ÍLA ÍLÁ Typ Provedení Příkon Světelný tok Teplota barvy Napájecí napětí Rozměry FKLED-R Kulaté 12 W 1080 lm 3500 K / 4500 K 230 V pr. 172 x 38 mm FKLED-R Kulaté 18 W 1620 lm 3500 K / 4500 K 230 V pr. 225 x 38 mm FKLED-R Kulaté 23 W 1980 lm 3500 K / 4500 K 230 V pr. 225 x 38 mm FKLED-172x Čtvercové 12 W 1080 lm 3500 K / 4500 K 230 V 172 x 172 x 38 mm FKLED-225x Čtvercové 18 W 1620 lm 3500 K / 4500 K 230 V 225 x 225 x 38 mm FKLED-225x Čtvercové 23 W 1980 lm 3500 K / 4500 K 230 V 225 x 225 x 38 mm PODHLEDOVÁ A PŘISAZENÁ LED SVÍTIDLA
