1 Barevný videovrátný Vnitřní jednotka AT-03/AT-09/AT-10 Venkovní jednotka AT-2-16 AV Návod k obsluze

2 Vlastnosti Štíhlé monitorové vnitřní jednotky v moderním a exklusivním provedení. Stupeň krytí venkovních jednotek IP44 (odolná vůči stříkající vodě). Barevné monitory s minimální spotřebou proudu, nevydávající záření a s velkým rozlišením. Nastavitelná kamera do čtyř směrů (nahoru-dolů-vlevo-vpravo) (venkovní jednotka AT-3-16 AV) Hands-free režim. Elektronicky řízené otvírání dveří. Kontrola dveří z venčí. Různé melodie lze navolit pomocí stisknutí tlačítka. (8x AT-03/ 16x AT-09, AT-10) Hlasitost mluvení a vyzvánění je možno upravovat. Jas a barva jsou nastavitelné. Funkce infračerveného nočního vidění 0 luxů Touchscreen tlačítka (AT-09/AT-10) Vnitřní jednotka s držákem k připevnění na zeď. Možnost rozšíření. Venkovní jednotky AT-2AV (B)

Nastavitelná kamera do čtyř směrů (nahoru-dolů-vlevo-vpravo) (venkovní jednotka AT-3-16 AV) Hands-free režim. Elektronicky řízené otvírání dveří. Kontrola dveří z venčí.

3 AT-3-16 AV Štítek se jménem Odstraňte dva šrouby, které spojují vnější jednotku s vestavnou krabicí a poté vestavnou krabici sejměte. Odstraňte nyní 6 šroubů na spodním krytu přípojkové skříně. Vyjměte opatrně jednotku včetně mikrofonu a popište štítky jménem. Potom vložte jednotku zpět a upevněte šrouby. Vnitřní jednotky

Odstraňte nyní 6 šroubů na spodním krytu přípojkové skříně.

4 7 TFT barevný monitor s nízkou spotřebou proudu, nevydávající záření a s velkým rozlišením Hands-Free režim Signalizace venkovního rozsahu Elektrické otevírání dveří Pracovní teplota od -10 do +40 stupňů Celsia Příkon < 5W Údaje o výkonu: Napájení: 220V-50 Hz Napětí při připojení: 12 V Délka hovoru: 120s +/-10%

otevírání dveří Pracovní teplota od -10 do +40 stupňů Celsia Příkon < 5W

5 Doba indikace monitoru: 50s+/- 10% Příkon klidovém stavu < 0,2W při hovoru < 5W 7 TFT monitor-technické údaje: údaje rozměry rozlišení aktivní rozsah obrazové prvky specifikace jednotka 7,0 (16:9 úhlopříčně) 1440(H) x 234(V) 154,08(H) x 86,58(V) 0,107(H) x 0,370(V) Inch DOT mm mm Návod k obsluze Když je stisknuto tlačítko zvonku na venkovní stanici, zazní na vnitřní stanici zvukové znamení. Stiskněte nyní pouze krátce tlačítko pro hovor (TALK), můžete se bavit s návštěvníkem. Po 50 sekundách je hovor automaticky ukončen a obraz zmizí. Pokud stisknete ještě jednou tlačítko (TALK) před automatickým ukončením, obrazovka se vypne dříve a hovor je ukončen. Dveře je možno otevřít pomocí stisknutí tlačítka pro otevírání dveří. Pomocí tlačítka pro otevírání brány může být eventuelně otevřena brána nebo garážová vrata. Stisknutím tlačítka (MONITOR) můžete sledovat na obrazovce po dobu 50 sekund vchodový prostor dveří. Pro výběr vyzváněcí melodie stiskněte tlačítko (MONITOR) a poté tlačítko pro výběr vyzváněcí melodie tolikrát, až zazní Vámi požadovaná melodie. Instalace Vyvarujte se montáže v blízkosti od zdrojů tepla, místo pro montáž musí být chráněny před vlhkostí a přímým slunečním zářením. Vnitřní jednotka Upevněte nosné desky vnitřní jednotky pomocí šroubů na zeď. Dráty vnitřní jednotky připojte podle schématu zapojení. Poté, co jste zapojili všechny spojovací dráty, zavěste vnitřní jednotku na předem namontovanou nosnou desku. Až nyní odstraňte ochrannou fólii z monitoru. Kabel síťového adaptéru zasuňte po hotové instalaci do zásuvky. Venkovní jednotka Umístění by mělo být ve výšce od 1,40-1,70m, aby mohl být úhel kamery co nejlépe využit. Vyvarujte se připevňování v prostorech s přímým slunečním zářením a v místech nechráněných před vlivy počasí.

Stiskněte nyní pouze krátce tlačítko pro hovor (TALK), můžete se bavit s návštěvníkem. Po 50 sekundách je hovor automaticky ukončen a obraz zmizí.

Kabel pro připojení otevírání dveří musí mít průměr minimálně 1,2 mm.

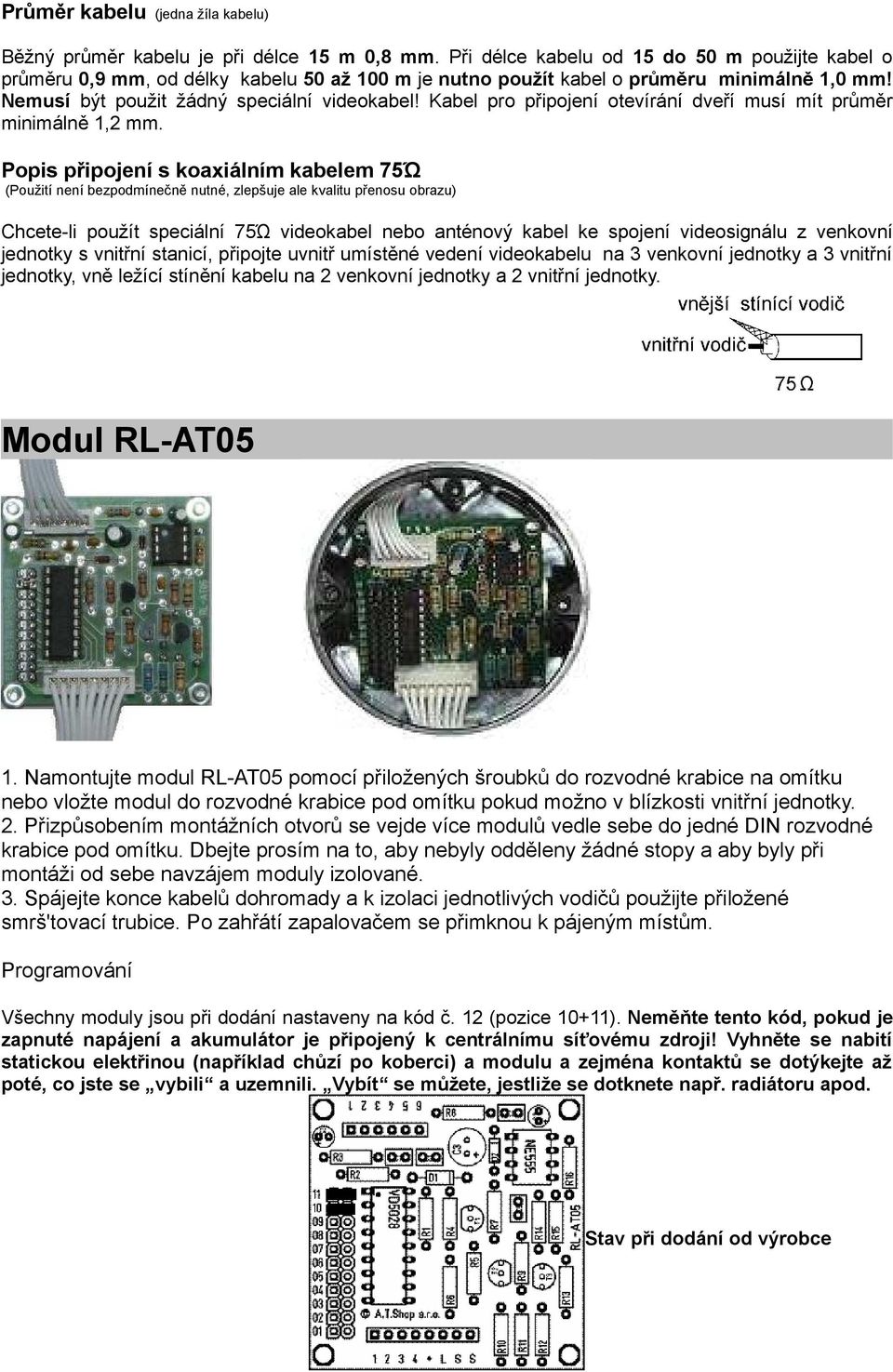

6 Průměr kabelu (jedna žíla kabelu) Běžný průměr kabelu je při délce 15 m 0,8 mm. Při délce kabelu od 15 do 50 m použijte kabel o průměru 0,9 mm, od délky kabelu 50 až 100 m je nutno použít kabel o průměru minimálně 1,0 mm! Nemusí být použit žádný speciální videokabel! Kabel pro připojení otevírání dveří musí mít průměr minimálně 1,2 mm. Popis připojení s koaxiálním kabelem 75Ώ (Použití není bezpodmínečně nutné, zlepšuje ale kvalitu přenosu obrazu) Chcete-li použít speciální 75Ώ videokabel nebo anténový kabel ke spojení videosignálu z venkovní jednotky s vnitřní stanicí, připojte uvnitř umístěné vedení videokabelu na 3 venkovní jednotky a 3 vnitřní jednotky, vně ležící stínění kabelu na 2 venkovní jednotky a 2 vnitřní jednotky. Modul RL-AT05 1. Namontujte modul RL-AT05 pomocí přiložených šroubků do rozvodné krabice na omítku nebo vložte modul do rozvodné krabice pod omítku pokud možno v blízkosti vnitřní jednotky. 2. Přizpůsobením montážních otvorů se vejde více modulů vedle sebe do jedné DIN rozvodné krabice pod omítku. Dbejte prosím na to, aby nebyly odděleny žádné stopy a aby byly při montáži od sebe navzájem moduly izolované. 3. Spájejte konce kabelů dohromady a k izolaci jednotlivých vodičů použijte přiložené smrš'tovací trubice. Po zahřátí zapalovačem se přimknou k pájeným místům. Programování Všechny moduly jsou při dodání nastaveny na kód č. 12 (pozice 10+11). Neměňte tento kód, pokud je zapnuté napájení a akumulátor je připojený k centrálnímu síťovému zdroji! Vyhněte se nabití statickou elektřinou (například chůzí po koberci) a modulu a zejména kontaktů se dotýkejte až poté, co jste se vybili a uzemnili. Vybít se můžete, jestliže se dotknete např. radiátoru apod. Stav při dodání od výrobce

Uspořádání tlačítek zvonků domu se 2-16 bytovými jednotkami, vnější jednotka Tabulka pro 2 8 uživatelů Tabulka pro 10-16 uživatelů Zasuňte jumpery na zadní straně do pozice, podle následujícího

7 Uspořádání tlačítek zvonků domu se 2-16 bytovými jednotkami, vnější jednotka Tabulka pro 2 8 uživatelů Tabulka pro uživatelů Zasuňte jumpery na zadní straně do pozice, podle následujícího vyobrazení. znamená: vyjměte jumper. Volné pole znamená: sem nasaďte jumper. AT-2-16 AV Vícedům Přehled kódování do 16 účastníků Stav při dodání od výrobce Příklad zařízení pro dům se 3 bytovými jednotkami Zvolíte-li vnitřní stanici č. 1 (první patro), musíte zde vyjmout všechny jumpery, zůstane pouze jeden jumper na pozici č. 11. U vnitřní jednotky č. 2 (druhé patro) zůstane jumper na pozici č. 10 a u vnitřní jednotky č. 3 (třetí patro) zůstane jumper na pozici č. 9. U ostatních účastníků (4-16) se řiďte podle výše uvedeného přehledu kódování. Výstražná upozornění Zkontrolujte před prvním uvedením do provozu ještě jednou správné zadrátování. Používejte pouze kabely s barevnými žílami, abyste zabránili záměnám. Jestliže použijete kabel z drátěných lanek, dbejte prosím na to, aby byly konce pocínované. Nepoužívejte k propojování kabelů žádné svítidlové svorky,

AT-2-16 AV Vícedům Přehled kódování do 16 účastníků Stav při dodání od výrobce Příklad zařízení pro dům se 3 bytovými jednotkami Zvolíte-li vnitřní stanici č.

8 ale pájejte je dohromady. Během montáže nezapojujte do sítě, u systému s centrálním síťovým zdrojem nezapojujte ani s připojenou baterií. Záruka se netýká škod, které vzniknou díky špatnému zapojení. V případě jakéhokoli dotazu je Vám k dispozici náš technik na telefonním čísle, které naleznete na našich stránkách Elektrický zámek Pro systém použijte 6 12 V DC (max. 500 ma) zámek. Zámek je napájen ze systému stejnosměrným proudem. Otevírání brány Spínací výstup u vnitřních jednotek s funkcí otevírání brány je potenciálně volný reléový výstup a může být zatížen max. 200 ma. Tento výstup může být použit k ovládání brány nebo automatického otevírání garážových vrat. Při použití více vnitřních jednotek musí být tento výstup připojen paralelně k dalším vnitřním jednotkám. RL-AT05

500 ma) zámek. Zámek je napájen ze systému stejnosměrným proudem.

9 AT-03 AT-09 AT-10

Moduly RL-AT01 Modul RL-AT01 je potřeba k zapojení jedné dodatečné venkovní jednotky. Zapojte modul RL-AT01 tak, jak je popsáno ve schématu zapojení. Zapojení jednotlivých vnitřních stanic viz.

10 Moduly RL-AT01 Modul RL-AT01 je potřeba k zapojení jedné dodatečné venkovní jednotky. Zapojte modul RL-AT01 tak, jak je popsáno ve schématu zapojení. Zapojení jednotlivých vnitřních stanic viz. schémata zapojení odpovídajících vnitřních stanic. Dbejte prosím na to, že připojení č. 4 vnitřní jednotky nesmí být zapojeno s modulem RL-AT05. Informace pro uživatele k likvidaci elektrických a elektronických zařízení Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Záruční podmínky: Záruční doba je 24 měsíců pro domácnost a 12 měsíců pro všechny osoby a subjekty používající výrobek pro podnikatelské nebo komerční účely. Omezení záruky: Záruka nemůže být uplatněna: Pokud je výrobek používán v rozporu s tímto návodem Pokud bylo do výrobku zasahováno nebo byl opravován v neautorizovaném servisu Pokud došlo k mechanickému poškození uživatelem Dovozce do České Republiky: A.T. Shop s.r.o., Borská 75, Plzeň ,

Informace pro uživatele k likvidaci elektrických a elektronických zařízení Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být
