1 Systémy pro měření a regulaci průtoku Měření průtoku, dávkování, řízení S N Na našich zkušenostech můžete stavět Měříme a řídíme světové zdroje Badger Meter Czech Republic s.r.o.

2 O společnosti Nic na světě nemá takovou sílu jako myšlenka, jejíž čas nadešel. Victor Hugo Badger Meter Europa GmbH v Neuffenu, Německo Badger Meter, Inc., Milwaukee, USA Badger Meter, Inc., Tulsa, USA Badger Meter Czech s.r.o. v Brně, Česká republika O společnosti Společnost Badger Meter Czech Republic s.r.o. je dceřinnou společností Badger Meter, Inc., USA, se sídlem v Milwaukee, Wisconsin. S obratem více než 350 miliónů eur a s více než zaměstnanci po celém světě patří Badger Meter již od roku 1905 k vedoucím společnostem v oblasti prodeje a výroby průtokoměrů a kontrolních přístrojů. Badger Meter je průkopníkem v zavádění nových technologií a je vlastníkem mnoha patentovaných řešení v oblasti měření průtoku. Firma Badger Meter Czech Republic je specializována na výrobu indukčních průtokoměrů. Výrobní základna, včetně administrativy, se nachází ve výrobním areálu firmy v Brně - Řečkovicích. Výrobní závod je mimo jiné vybaven vlastní zkušebnou průtokoměrů v rozsahu světlostí mm. Vysoce kvalifikovaní pracovníci i nejmodernější výrobní a testovací zařízení zajišťují nejlepší podporu prodeje a servis pro naše zákazníky. Dlouhodobé poskytování služeb a odbornost Jsme připraveni vám pomoci při řešení problematiky měření průtoku, konzultovat a optimalizovat vaše řešení měření, technologii, výběr měřičů a jejich umístění před tím, než učiníte rozhodnutí. Rozsáhlá síť distributorů a servisních pracovišť zajišťuje vysokou úroveň služeb po celém světě. Velkou výhodu pro naše zákazníky představují místní zástupci. Dostupnost a nulová jazyková bariéra ještě zefektivňují naši podporu. Naši obchodní zástupci absolvují odborné vyškolení v problematice měřících přístrojů Badger Meter ve vlastních firmách nebo v našich školících centrech. Vy můžete porovnávat my nikoliv! Naše jméno Vám zajišťuje, že jsou naše výrobky vyráběny s nejvyšší péčí a v souladu se všemi normami DIN ISO 9001:2008. Zkušební pracoviště a inovační středisko společnosti Badger Meter Kvalita je tradice Společnost, která již více než 108 let dodává průmyslu přístroje pro měření, musí zákonitě věnovat velkou pozornost kvalitě svých výrobků. Kvalita je kontinuální každodenní proces, který je nedílnou součástí naší každodenní práce. Ve společnosti Badger Meter Czech Republic posuzujeme kvalitu jako celek. Jedná se o kvalitu naší práce, kterou od nás vy, naši zákazníci, oprávněně očekáváte. Týká se každého zaměstnance, je dána firemní filozofií. Doprovází vás jako zákazníka během celého procesu: od okamžiku poptávky přes objednávku, dodávku měřidla a jeho servis. Pokud jde o kvalitu, nečiníme žádné kompromisy. Měření průtoku, dávkování, řízení Věnujeme se měření průtoků všech kapalin, a to téměř ve všech průmyslových oborech, a také ve velkých i menších aplikacích, včetně uzavřených potrubí, nezaplněných potrubí a otevřených kanálů, s využitím široké řady principů měření. Rozsáhlá řada produktů poskytuje řešení pro téměř všechny vaše aplikace měření pro vodárenství a měření odpadních vod, čističky odpadních vod, úpravu vody, dodávku vody, vypouštění vody, chemický průmysl, zpracovatelský průmysl, přepravu tepla, farmaceutický průmysl, betonářský průmysl, potravinářský a nápojový průmysl, lodní průmysl, elektrárny, rafinerie, papírenský průmysl, hutní průmysl, automobilový průmysl, fotografický průmysl, textilní průmysl Badger Meter Slovakia s.r.o. v Bratislavě, Slovensko Badger Meter Asia v Singapuru 2

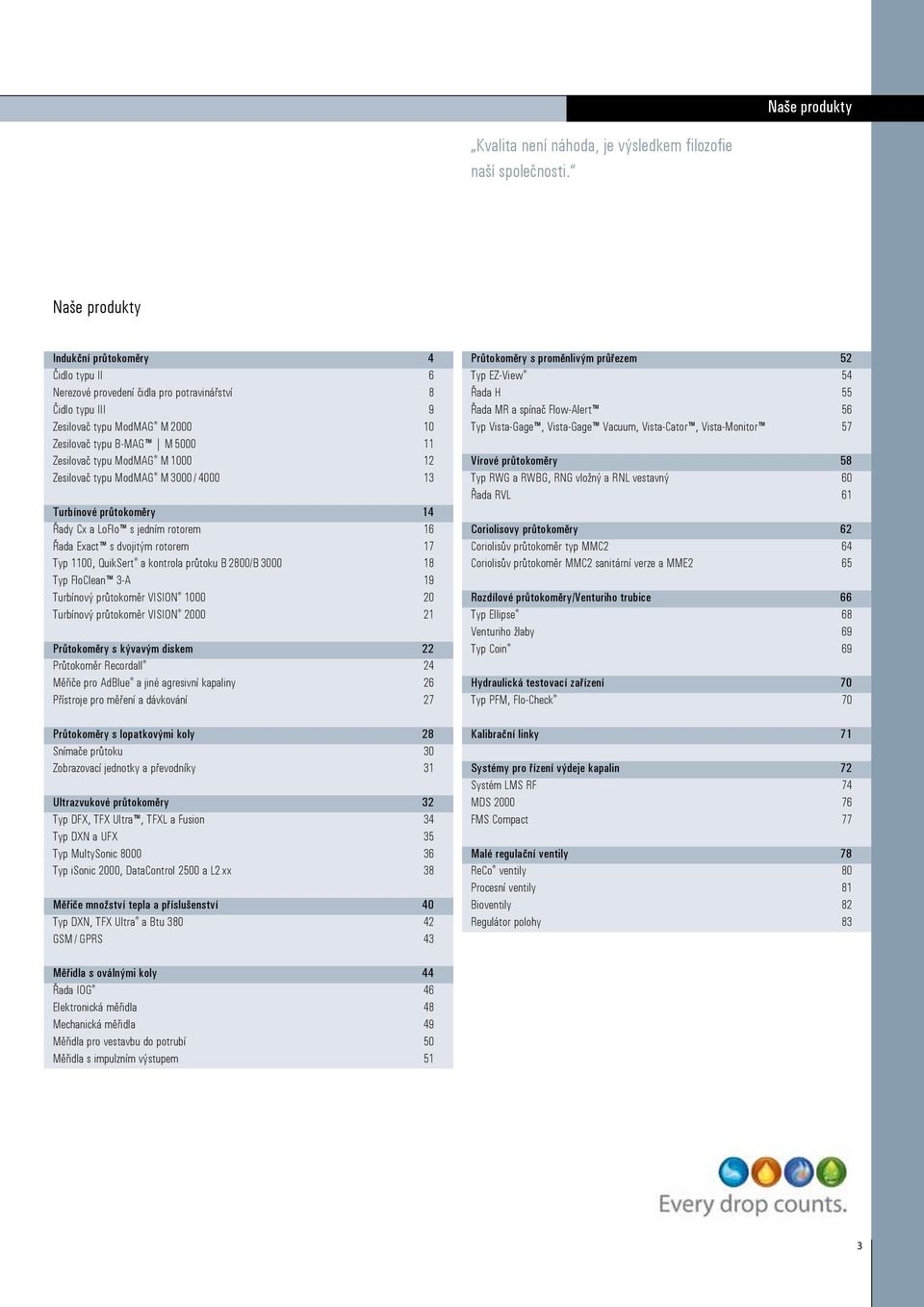

3 Naše produkty Kvalita není náhoda, je výsledkem filozofie naší společnosti. Naše produkty Indukční průtokoměry 4 Čidlo typu II 6 Nerezové provedení čidla pro potravinářství 8 Čidlo typu III 9 Zesilovač typu ModMAG M Zesilovač typu B-MAG M Zesilovač typu ModMAG M Zesilovač typu ModMAG M 3000 / Turbínové průtokoměry 14 Řady Cx a LoFlo s jedním rotorem 16 Řada Exact s dvojitým rotorem 17 Typ 1100, QuikSert a kontrola průtoku B 2800/B Typ FloClean 3-A 19 Turbínový průtokoměr VISION Turbínový průtokoměr VISION Průtokoměry s kývavým diskem 22 Průtokoměr Recordall 24 Měřiče pro AdBlue a jiné agresivní kapaliny 26 Přístroje pro měření a dávkování 27 Průtokoměry s lopatkovými koly 28 Snímače průtoku 30 Zobrazovací jednotky a převodníky 31 Ultrazvukové průtokoměry 32 Typ DFX, TFX Ultra, TFXL a Fusion 34 Typ DXN a UFX 35 Typ MultySonic Typ isonic 2000, DataControl 2500 a L2 xx 38 Měřiče množství tepla a příslušenství 40 Typ DXN, TFX Ultra a Btu GSM / GPRS 43 Průtokoměry s proměnlivým průřezem 52 Typ EZ-View 54 Řada H 55 Řada MR a spínač Flow-Alert 56 Typ Vista-Gage, Vista-Gage Vacuum, Vista-Cator, Vista-Monitor 57 Vírové průtokoměry 58 Typ RWG a RWBG, RNG vložný a RNL vestavný 60 Řada RVL 61 Coriolisovy průtokoměry 62 Coriolisův průtokoměr typ MMC2 64 Coriolisův průtokoměr MMC2 sanitární verze a MME2 65 Rozdílové průtokoměry/venturiho trubice 66 Typ Ellipse 68 Venturiho žlaby 69 Typ Coin 69 Hydraulická testovací zařízení 70 Typ PFM, Flo-Check 70 Kalibrační linky 71 Systémy pro řízení výdeje kapalin 72 Systém LMS RF 74 MDS FMS Compact 77 Malé regulační ventily 78 ReCo ventily 80 Procesní ventily 81 Bioventily 82 Regulátor polohy 83 Měřidla s oválnými koly 44 Řada IOG 46 Elektronická měřidla 48 Mechanická měřidla 49 Měřidla pro vestavbu do potrubí 50 Měřidla s impulzním výstupem 51 3

4 Měřidla pro elektricky vodivé kapaliny Indukční průtokoměry Indukční průtokoměry jsou ideální měřidla pro měření všech kapalin s elektrickou vodivostí minimálně 5 µs/cm (pro demineralizovanou vodu min. 20 µs/cm). Tato měřidla jsou velmi přesná, měření je nezávislé na hustotě, teplotě a tlaku měřeného média. 4

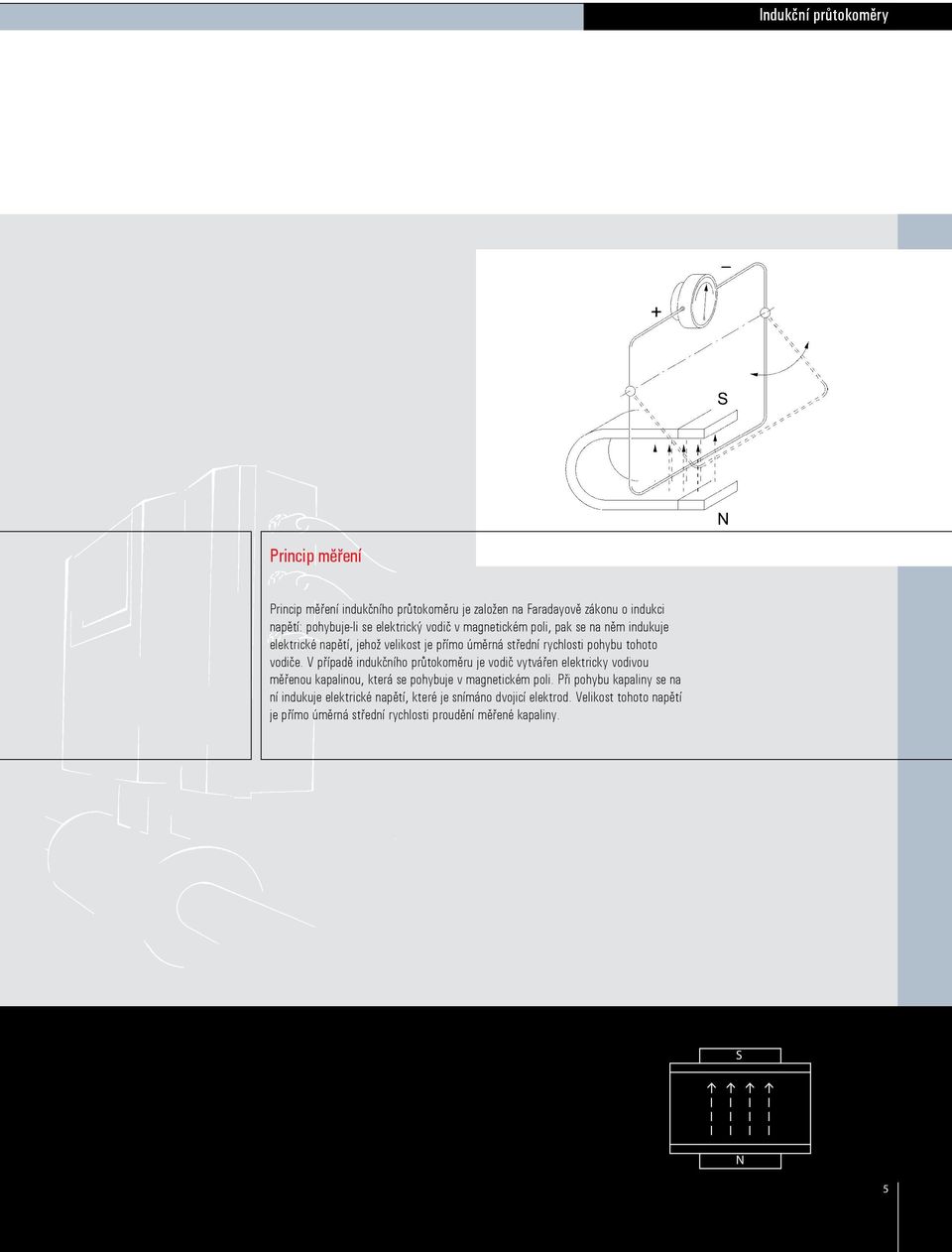

5 Indukční průtokoměry Princip měření Princip měření indukčního průtokoměru je založen na Faradayově zákonu o indukci napětí: pohybuje-li se elektrický vodič v magnetickém poli, pak se na něm indukuje elektrické napětí, jehož velikost je přímo úměrná střední rychlosti pohybu tohoto vodiče. V případě indukčního průtokoměru je vodič vytvářen elektricky vodivou měřenou kapalinou, která se pohybuje v magnetickém poli. Při pohybu kapaliny se na ní indukuje elektrické napětí, které je snímáno dvojicí elektrod. Velikost tohoto napětí je přímo úměrná střední rychlosti proudění měřené kapaliny. S N 5

6 Indukční průtokoměry Čidlo typu II osazeno plochými přírubami Světlost DN 6 DN 2000 Jmenovitý tlak do PN 100 Čidlo indukčního průtokoměru typu II se vyrábí s celou řadou odlišných přírub (DIN, ANSI, JIS, AWWA, atd.), a je nabízeno také s výstelkami z tvrdé a měkké pryže, PTFE, PFA nebo Halaru. Vyrábí se ve světlostech DN 6 - DN 2000 v tlakových provedeních až po PN 100, čidlo typu II je určeno především pro aplikace v oblasti vodárenství a měření odpadních vod. Technická data Světlost DN (1/4..0,80 ) Příruby Příruby: DIN, ANSI, JIS, AWWA atd. Jmenovitý tlak Až PN 100 Stupeň krytí IP 67, volitelně IP 68 Min. el. vodivost 5 µs/cm (pro demineralizovanou vodu min. 20 μs/cm) Materiál výstelky Tvrdá / měkká pryž od DN 25 0 až +80 C PTFE DN až +150 C Halar (ECTFE) od DN až +150 C Materiál elektrod Hastelloy C (standard) Tantal Platina / pozlacené Platina / Rhodium Kryt Uhlíková ocel / volitelně nerezová ocel Vestavná délka DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm 6

7 Osazeno plochými přírubami Oddělené provedení B M20 (x3) Ø Rozměry (mm) DN A Std* A ISO** B 1 B 2 s přírubami ANSI s přírubami DIN Ø D Ø K Ø d2 x n Ø D Ø K Ø d2 x n A DN d2 x n Osazeno plochými přírubami Kompaktní provedení K D 6 1/ ,9 60,3 15,9 x x 4 8 3/ ,9 60,3 15,9 x x / ,9 60,3 15,9 x x / ,9 60,3 15,9 x x / ,4 69,8 15,9 x x ,9 79,4 15,9 x x / ,5 88,9 15,9 x x / ,4 15,9 x x ,4 120,6 19 x x / ,8 139,7 19 x x ,5 152,4 19 x x ,6 190,5 19 x x ,9 22,2 x x ,4 241,3 22,2 x x ,9 298,4 22,2 x x 12 B A M20 (x3) DN d2 x n 83 K D ,4 361,9 25,4 x x ,6 431,8 25,4 x x ,4 476,2 28,6 x x ,9 539,7 28,6 x x ,0 577,8 31,7 x x ,5 635,0 31,7 x x ,3 692,1 34,9 x ,8 749,3 34,9 x x ,9 806,4 34,9 x ,1 863,6 35,1 x x ,2 914,4 34,9 x ,5 977,9 41,3 x x ,2 1028,7 41,3 x ,4 1085,8 41,3 x x ,3 1149,4 41,3 x ,2 1257,3 41,3 x x ,5 1422,4 41,3 x x ,8 1593,9 47,8 x x 36 Standard s přírubami ANSI od DN 6 do lbs s přírubami DIN od DN 6 do 200 PN 16 od DN 250 do 1400 PN 10 *Standard **ISO Světlosti DN na vyžádání. 7

8 Indukční průtokoměry Nerezové provedení čidla pro potravinářství osazeno šroubením dle Tri-Clamp BS 4825/ISO 2852, DIN Světlost DN 10 DN 100 Jmenovitý tlak PN 10 Technická data Světlost DN (3/8..00,4 ) Příruby Tri-Clamp BS 4825/ISO 2852, DIN atd. Jmenovitý tlak PN 10 Stupeň krytí IP 65, volitelně IP 68 Min. el. vodivost 5 µs/cm (pro demineralizovanou vodu min. 20 μs/cm) Materiál výstelky PTFE -40 až +150 C Materiál elektrod Hastelloy C (standard) Tantal Platina / pozlacené Platina / Rhodium Kryt Nerezová ocel Vestavná délka Příruby Tri-Clamp DN mm DN mm Příruby DIN DN mm DN mm DN mm Nerezové provedení čidla indukčního průtokoměru bylo vyvinuto pro měření kapalin v potravinářském průmyslu. Tato verze může být osazena potravinářským šroubením dle Tri-Clamp BS 4825/ISO 2852, DIN nebo jakýmikoliv jinými speciálními přírubami (specifikace zákazníka). Čidlo je kompletně zhotoveno z nerezu, výstelka je z PTFE. Průtokoměr s přírubami Tri-Clamp Oddělené provedení Ø5.2 M20 (x3) Průtokoměr se šroubením DIN Oddělené provedení 281 B Ø B1 120 M20 (x3) Rozměry (mm) Potravinářské provedení Tri-Clamp DN A B 1 B 2 D 10 3/ / / / / Jmenovitý tlak PN 10 Rozměry (mm) Potravinářské provedení DIN DN A B 1 B 2 D 10 3/ / / / / / Jmenovitý tlak PN 10 A DN D Průtokoměr s přírubami Tri-Clamp Kompaktní provedení B DN M20 (x3) 83 D Průtokoměr se šroubením DIN Kompaktní provedení B2 180 A 180 DN DN M20 (x3) 83 D D 8 A A

9 Čidlo typu III bezpřírubový průtokoměr Světlost DN 25 DN 100 Jmenovitý tlak PN 40 Díky velmi malé vestavné délce je čidlo typu III často správnou alternativou při mnoha aplikacích. Čidlo typu III je standardně vyráběno s výstelkou PTFE v tlakovém provedení PN 40. Bezpřírubový průtokoměr Oddělené provedení M20 (x3) 99 Bezpřírubový průtokoměr Kompaktní provedení 60 B M20 (x3) 83 Technická data Světlost DN (1...4 ) Šroubení Bezpřírubové provedení (pro montáž mezi dvojici přírub) Jmenovitý tlak PN 40 Stupeň krytí IP 65, volitelně IP 68 Min. el. vodivost 5 µs/cm (pro demineralizovanou vodu min. 20 μs/ cm) Materiál výstelky PTFE -40 až +150 C Materiál elektrod Hastelloy C (standard) Tantal Platina / pozlacené Platina / Rhodium Kryt Uhlíková ocel / volitelně nerezová ocel Vestavná délka DN mm DN mm Ø5.2 B A DN D 80 A DN D Rozměry (mm) DN A B 1 B 2 D / / / Jmenovitý tlak PN 40 9

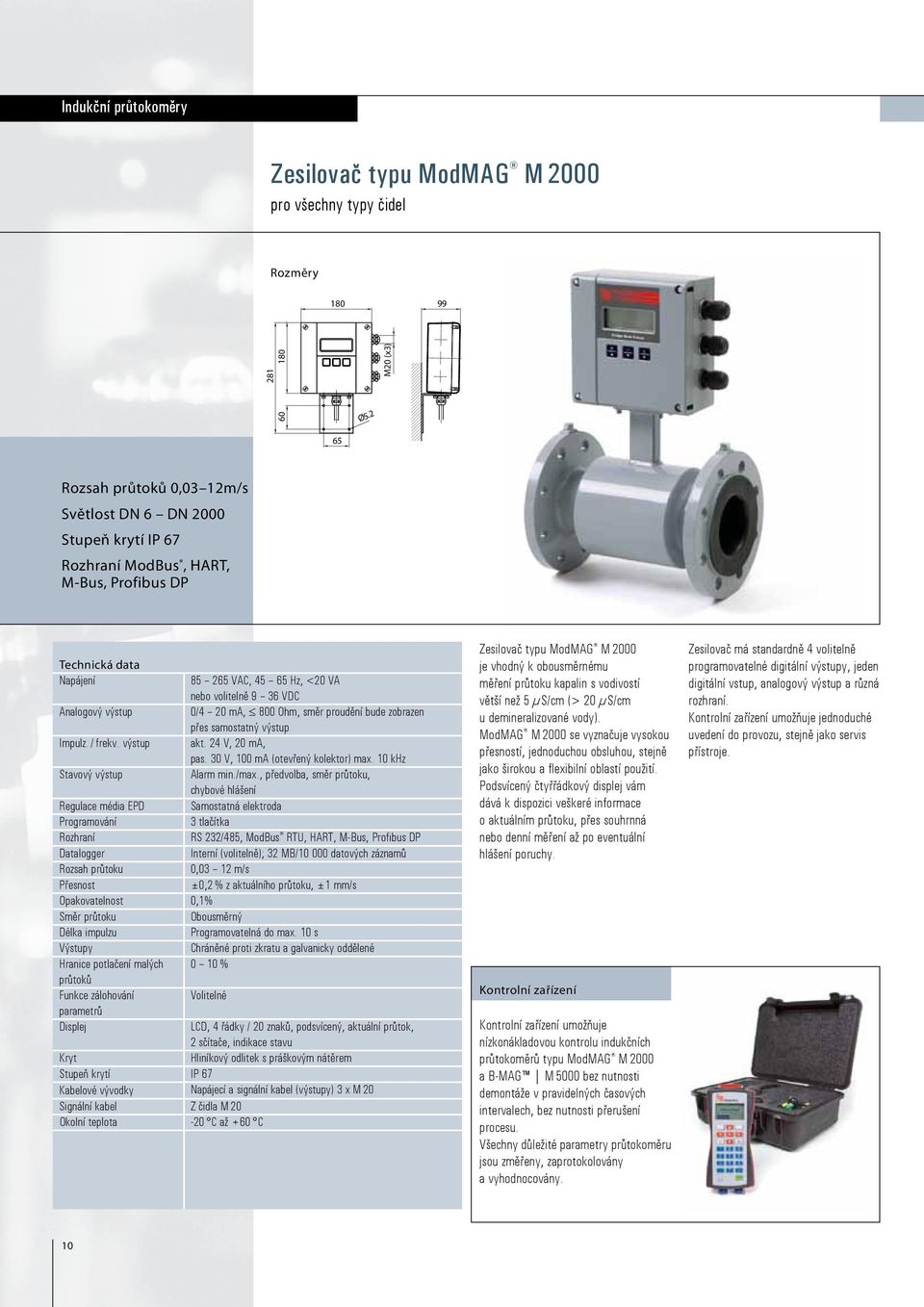

10 Indukční průtokoměry Zesilovač typu ModMAG M 2000 pro všechny typy čidel Rozměry M20 (x3) Ø Rozsah průtoků 0,03 12m/s Světlost DN 6 DN 2000 Stupeň krytí IP 67 Rozhraní ModBus, HART, M-Bus, Profibus DP Technická data Napájení VAC, Hz, <20 VA nebo volitelně 9 36 VDC Analogový výstup 0/4 20 ma, 800 Ohm, směr proudění bude zobrazen přes samostatný výstup Impulz. / frekv. výstup akt. 24 V, 20 ma, pas. 30 V, 100 ma (otevřený kolektor) max. 10 khz Stavový výstup Alarm min./max., předvolba, směr průtoku, chybové hlášení Regulace média EPD Samostatná elektroda Programování 3 tlačítka Rozhraní RS 232/485, ModBus RTU, HART, M-Bus, Profibus DP Datalogger Interní (volitelně); 32 MB/ datových záznamů Rozsah průtoku 0,03 12 m/s Přesnost ±0,2 % z aktuálního průtoku, ±1 mm/s Opakovatelnost 0,1% Směr průtoku Obousměrný Délka impulzu Programovatelná do max. 10 s Výstupy Chráněné proti zkratu a galvanicky oddělené Hranice potlačení malých 0 10 % průtoků Funkce zálohování Volitelné parametrů Displej LCD, 4 řádky / 20 znaků, podsvícený, aktuální průtok, 2 sčítače, indikace stavu Kryt Hliníkový odlitek s práškovým nátěrem Stupeň krytí IP 67 Kabelové vývodky Napájecí a signální kabel (výstupy) 3 x M 20 Signální kabel Z čidla M 20 Okolní teplota -20 C až +60 C Zesilovač typu ModMAG M 2000 je vhodný k obousměrnému měření průtoku kapalin s vodivostí větší než 5 µs/cm (> 20 µs/cm u demineralizované vody). ModMAG M 2000 se vyznačuje vysokou přesností, jednoduchou obsluhou, stejně jako širokou a flexibilní oblastí použití. Podsvícený čtyřřádkový displej vám dává k dispozici veškeré informace o aktuálním průtoku, přes souhrnná nebo denní měření až po eventuální hlášení poruchy. Kontrolní zařízení Kontrolní zařízení umožňuje nízkonákladovou kontrolu indukčních průtokoměrů typu ModMAG M 2000 a B-MAG M 5000 bez nutnosti demontáže v pravidelných časových intervalech, bez nutnosti přerušení procesu. Všechny důležité parametry průtokoměru jsou změřeny, zaprotokolovány a vyhodnocovány. Zesilovač má standardně 4 volitelně programovatelné digitální výstupy, jeden digitální vstup, analogový výstup a různá rozhraní. Kontrolní zařízení umožňuje jednoduché uvedení do provozu, stejně jako servis přístroje. 10

11 Zesilovač typu B-MAG M 5000 pro přírubové provedení Rozměry M20 (x4) Ø Životnost baterie až 20 let Rozsah průtoků 0,03 až 12 m/s Světlost DN 15 DN 600 LCD displej Krytí IP 67 / IP 68 Rozhraní IrDA, ModBus RTU, M-Bus Průtokoměr řady B-MAG M 5000 je bateriově napájený elektromagnetický přístroj vyznačující se vysokou přesností měření i v oblasti velmi malých průtoků. Výborná opakovatelnost měření spolu s nadprůměrnou životností baterií dělají z tohoto průtokoměru přístroj předurčený k aplikacím ve vodárenství. Typickou aplikační oblastí je detekce úniků v distribučních sítích, měření spotřeby vody, zavlažovací systémy. Měřidlo je předurčeno pro aplikace, kde není dostupné síťové napájení a kde je nutno měřit přesnou spotřebu nebo průtok. Samozřejmě je možné B-MAG M 5000 používat také se síťovým napájením. U varianty přístroje se síťovým napájením slouží interní baterie k překlenutí případných výpadků sítě. Důležitá data jsou průběžně zálohována. B-MAG M 5000 byl zkonstruován pro měření ve velmi náročném okolním prostředí. Měřidlo neobsahuje žádné pohyblivé části. Elektronika přístroje B-MAG M 5000 je zabudována do skříně s krytím IP 67 (volitelně IP 68), což zajišťuje spolehlivost průtokoměru i při ponoření. Standardní verze přístroje může být vybavena interním dataloggerem, který může být načítán přes rozhraní IrDA nebo M-Bus s použitím protokolu ModBus RTU. Naměřená data mohou být rovněž přenášena prostřednictvím rádiové frekvence nebo GSM/GPRS modulů. Tento systém pak umožňuje centrální sběr a vyhodnocení údajů. Technická data Napájení Interní lithiová baterie 3,6 V Volitelně typ záložní baterie (AC/DC) Světlosti DN 15 až DN 600 (PTFE / tvrdá pryž) Životnost baterie 10 let, max. 20 let Displej LCD, 2řádkový Programování 3 tlačítka Rozsah měření 0,03 12 m/s Přesnost ±0,4 % z aktuálního průtoku, ±2 mm/s Opakovatelnost ±0,1 % Minimální vodivost 20 µs/cm kapaliny Směr průtoku Obousměrný Regulace média EPD Samostatná elektroda Digitální výstupy 4 x otevřený kolektor, pasivní 30 VDC/20 ma, max. 100 Hz Hodnoty výstupu Alarm min./max., směr průtoku, chybová hlášení Sériová komunikace ModBus RTU, IrDA, M-Bus Externí AMR nebo GSM/GPRS modul (volitelně) Datalogger Interní Hranice potlačení malých 0 10 % průtoků Šířka impulzu Programovatelná až do 500 ms. Kryt Hliníkový odlitek s práškovým nátěrem Stupeň krytí IP 67 (volitelně IP 68) Kabelové vývodky Signální kabel (výstupy) M 20 Signální kabel Z čidla M 20 Oddělená verze Vzdálenost čidlo - zesilovač max. 30 m Okolní teplota -20 C až +60 C 11

12 Indukční průtokoměry Zesilovač typu ModMAG M 1000 pro všechny typy čidel Nízkonákladová alternativa Přesnost měření ±0,3 % z aktuálního průtoku Rozsah průtoků 0,03 12 m/s Světlost DN 6 DN 200 Technická data Napájení Přesnost Opakovatelnost Rozsah průtoku Vodivost Směr průtoku Displej Programování Rozhraní Analogový výstup Pulzní výstup Frekvenční výstup Stavový výstup Detekce zaplnění potrubí Hranice potlačení malých průtoků Kryt Stupeň krytí IP 67 Kabelové vývodky 2 x M 20 Okolní teplota -20 C až 60 C VAC (50/60 Hz), volitelně < 10 VA 9 36 VDC ±0,3 % z aktuálního průtoku, ±2 mm/s < 0,1 % z celkového rozsahu 0,03 12 m/s Min. 5 μs/cm (pro demineralizovanou vodu min. 20 μs/cm) Obousměrný Grafický podsvícený LCD displej Aktuální průtok, 3 čítače, indikace stavu RS 232 nebo volitelně 3 tlačítka RS 232, RS 422, RS 485, ModBus RTU, Ethernet 0/4 20 ma / 0 10 ma, směr toku je zobrazen v rámci samostatného stavového výstupu 2 otevřené kolektory, pasivní 32 VDC, Hz 100 ma, Hz 20 ma, volitelně aktivní Max. 10 khz (otevřený kolektor) Alarm min./max., předvolba dávkování, směr průtoku, chybová hlášení, volně konfigurovatelný Samostatná elektroda 0 10 % Hliníkový odlitek s práškovým nátěrem Zesilovač typu ModMAG M 1000 je vhodný pro dvousměrné měření průtoku kapalin s vodivostí >5 μs/cm (>20 μs/cm pro demineralizovanou vodu). Je kombinací cenové výhodnosti s vysokým výkonem. Informace jako průtok, celkový průtok, nebo denní průtok je možné jednoduše přečíst na LCD displeji. Různé vstupy, výstupy a rozhraní nabízejí širokou řadu využití. Díky hliníkové skříni s krytím IP 67 je ModMAG M 1000 ideální pro venkovní aplikace v náročných podmínkách. Rozměry ModMAG M M20 (x2) 148 Ø

13 Zesilovač typu ModMAG M 3000 / 4000 Ex-provedení Krytí IP 67 Přesnost měření ±0,2 % z aktuálního průtoku Rozsah průtoků 0,03 12 m/s Zesilovač v modulárním provedení umožňuje měření průtoku v prostředí s nebezpečím výbuchu zóny 1 a 2 buď v kompaktní, nebo oddělené verzi. Skříň zesilovače z hliníku s povrchovou úpravou práškovou barvou je dodávána se stupněm krytí IP 67 a s odděleným prostorem svorkovnice. Průtokoměr může být programován buď externě se zavřeným krytem pomocí speciálního magnetického pera, nebo po otevření krytu třemi tlačítky. Čtyřřádkový displej poskytuje všechny potřebné informace jako například aktuální průtok, celkový průtok a stavová hlášení. Rozměry ModMAG M 3000 / Rozměry Svorkovnice Díky programovatelné budící frekvenci může být přístroj přizpůsoben dokonce i velice náročným aplikacím. Nově vyvinutá metoda kompenzace zesilovače zaručuje vysokou přesnost měření, zejména ve spodních hodnotách měřícího rozsahu. Průtokoměr ModMAG je zvláště vhodný pro měření v chemickém a farmaceutickém průmyslu a také v oblasti vodárenství a měření odpadních vod v prostředí s nebezpečím výbuchu. ~ 98 ~ 140 ~ 188 Technická data Napájení Přesnost Opakovatelnost Rozsah průtoku Vodivost Směr průtoku Displej Programování Rozhraní Analogový výstup Pulzní výstup Frekvenční výstup Stavový výstup VAC, Hz < 20 VA, volitelně 24 VDC ±0,2 % z aktuálního průtoku, ±1 mm/s < 0,1 % z celkového rozsahu 0,03 12 m/s min. 5 μs/cm (pro demineralizovanou vodu min. 20 μs/cm) Obousměrný LCD, 4 řádky / 16 znaků, podsvícený Aktuální průtok, 3 sčítače, indikace stavu 3 tlačítka nebo magnetickým perem RS 232 pro měření hodnot a programování 0/4 20 ma 750 Ohmů Směr proudění bude zobrazen přes samostatný výstup Aktivní / volitelně pasivní 2 otevřené kolektory a 2 relé v tuhém stavu Otevřený kolektor Aktivní 18 VDC, 25 ma Pasivní 24 VDC, 20 ma (max. 0,5 W) AC relé v tuhém stavu: max. 24 VAC, 500 ma Max. 10 khz (otevřený kolektor) Alarm min./max., předvolba dávkování, směr průtoku, chybová hlášení, volně konfigurovatelný Samostatná elektroda 0 10 % Detekce zaplnění potrubí Hranice potlačení malých průtoků Kryt Stupeň krytí IP 67 Kabelové vývodky 3 x M 20 Okolní teplota -20 C až +60 C Ex - provedení FM/CSA třída I, div. 1 / div. 2 M 3000 II 3 G Ex na ia IIC T3 M 4000 II 2 G Ex d e ia IIC T3 Hliníkový odlitek s práškovým nátěrem

14 Průtokoměry pro měření kapalin s nízkou viskozitou Turbínové průtokoměry Turbínové průtokoměry jsou určeny k používání při měření průtoku kapalin s nízkou viskozitou a plynů. 14

15 Turbínové průtokoměry Princip měření Turbínové průtokoměry jsou objemovými měřidly. Měřené médium při průchodu roztáčí rotor turbíny a tento pohyb je dále mechanicky nebo elektronicky přenášen k dalšímu zpracování. 15

16 Turbínové průtokoměry Řady Cx a LoFlo s jedním rotorem pro standardní aplikace a malé průtoky Keramická ložiska Velký rozsah průtoků Vysoká opakovatelnost Dlouhá životnost Standardní turbínové průtokoměry řady Cx se více používají pro takové aplikace, jako je chladicí médium při řezání a tvarování, měření průtoku řízených procesů, u zkušebních stojanů pro vojenské komponenty, měření průtoku při dávkování, měření spotřeby paliva u strojů, motorů a hnacích agregátů, a také v mnoha aplikacích R&D. Ve spojení s elektronikou pro měření průtoku EC 80 poskytují tato měřidla plně linearizované přesné výsledky měření průtoku. Elektronika EC 80 zajišťuje přesná měření s linearitou ±0,1 % z měřené hodnoty v celém rozsahu opakovatelných měření. Robustní axiální měřiče řady LoFlo se vyznačují výjimečnou opakovatelností ±0,25 %. Při použití elektroniky EC 80 jsou kalibrační data linearizována na toleranci ±0,1 % z měřené hodnoty, což zaručuje vysoce přesné měření v celém měřícím rozsahu. Průtokoměry této řady nejsou citlivé na orientaci potrubí, je možno je instalovat v libovolné pozici. Odolná keramická ložiska s nízkým třením, která jsou používána u průtokoměrů řady LoFlo, jsou dokonale vhodná pro měření vody, uhlovodíků a kryogenních kapalin. Tento měřič může registrovat i velmi malé průtoky až 0,024 l/min, čímž nabízí ideální řešení pro celou řadu aplikací. Typická možnost použití je např. při vstřikování paliva, míchání chemických přísad, měření spotřeby paliva a chladících látek, měření a dávkování barev atd. Cox je divizí firmy Badger Meter, Inc. Technická data: Řada Cx Tolerance Přesnost Opakovatelnost Linearita s elektronickým linearizačním členem Max. frekvenční výstup Výstupní signál Doba reakce < ±0,05 % z měřené hodnoty ±0,25 % z měřené hodnoty ±0,02 % z měřené hodnoty ±0,5 % z měřené hodnoty ±0,1 % z měřené hodnoty 500 až 1500 Hz standard 0 10 V (obdelníkový impuls) 2 3 ms nebo kratší Technická data: Řada LoFlo Přesnost ±0,25 % z měřené hodnoty Opakovatelnost ±0,25 % Frekvenční výstup Hz Tlak 40 barů Doba reakce ms Materiál těla průtokoměru 316 SST, připojení -6 AN (MS) 16

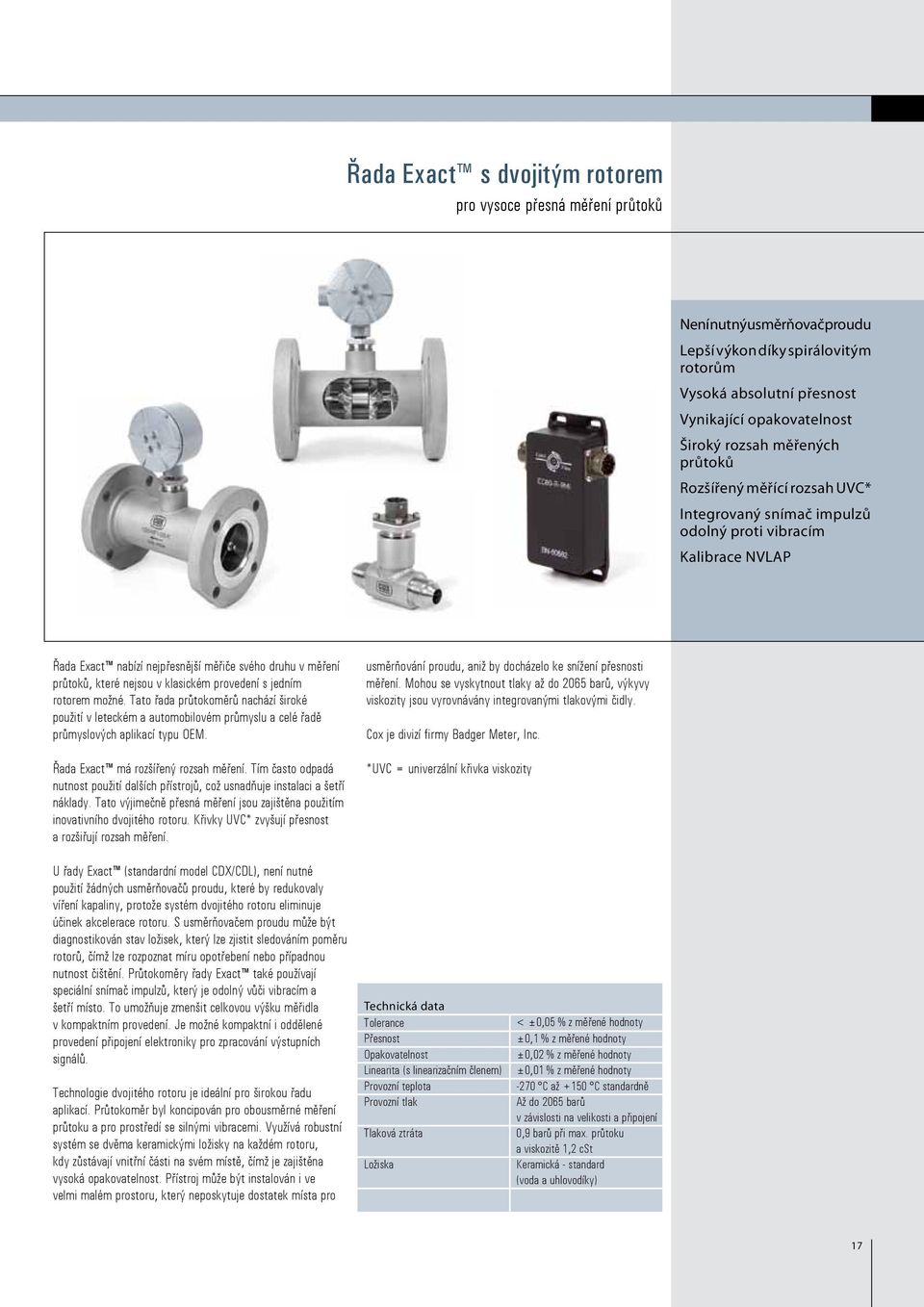

17 Řada Exact s dvojitým rotorem pro vysoce přesná měření průtoků Není nutný usměrňovač proudu Lepší výkon díky spirálovitým rotorům Vysoká absolutní přesnost Vynikající opakovatelnost Široký rozsah měřených průtoků Rozšířený měřící rozsah UVC* Integrovaný snímač impulzů odolný proti vibracím Kalibrace NVLAP Řada Exact nabízí nejpřesnější měřiče svého druhu v měření průtoků, které nejsou v klasickém provedení s jedním rotorem možné. Tato řada průtokoměrů nachází široké použití v leteckém a automobilovém průmyslu a celé řadě průmyslových aplikací typu OEM. Řada Exact má rozšířený rozsah měření. Tím často odpadá nutnost použití dalších přístrojů, což usnadňuje instalaci a šetří náklady. Tato výjimečně přesná měření jsou zajištěna použitím inovativního dvojitého rotoru. Křivky UVC* zvyšují přesnost a rozšiřují rozsah měření. usměrňování proudu, aniž by docházelo ke snížení přesnosti měření. Mohou se vyskytnout tlaky až do 2065 barů, výkyvy viskozity jsou vyrovnávány integrovanými tlakovými čidly. Cox je divizí firmy Badger Meter, Inc. *UVC = univerzální křivka viskozity U řady Exact (standardní model CDX/CDL), není nutné použití žádných usměrňovačů proudu, které by redukovaly víření kapaliny, protože systém dvojitého rotoru eliminuje účinek akcelerace rotoru. S usměrňovačem proudu může být diagnostikován stav ložisek, který lze zjistit sledováním poměru rotorů, čímž lze rozpoznat míru opotřebení nebo případnou nutnost čištění. Průtokoměry řady Exact také používají speciální snímač impulzů, který je odolný vůči vibracím a šetří místo. To umožňuje zmenšit celkovou výšku měřidla v kompaktním provedení. Je možné kompaktní i oddělené provedení připojení elektroniky pro zpracování výstupních signálů. Technologie dvojitého rotoru je ideální pro širokou řadu aplikací. Průtokoměr byl koncipován pro obousměrné měření průtoku a pro prostředí se silnými vibracemi. Využívá robustní systém se dvěma keramickými ložisky na každém rotoru, kdy zůstávají vnitřní části na svém místě, čímž je zajištěna vysoká opakovatelnost. Přístroj může být instalován i ve velmi malém prostoru, který neposkytuje dostatek místa pro Technická data Tolerance Přesnost Opakovatelnost Linearita (s linearizačním členem) Provozní teplota Provozní tlak Tlaková ztráta Ložiska < ±0,05 % z měřené hodnoty ±0,1 % z měřené hodnoty ±0,02 % z měřené hodnoty ±0,01 % z měřené hodnoty -270 C až +150 C standardně Až do 2065 barů v závislosti na velikosti a připojení 0,9 barů při max. průtoku a viskozitě 1,2 cst Keramická - standard (voda a uhlovodíky) 17

18 Turbínové průtokoměry Typ 1100, QuikSert a kontrola průtoku B 2800/B 3000 pro náročné aplikace Robustní měřidlo pro precizní aplikace Splňuje nejvyšší nároky Jednoduchá instalace Nízké náklady na údržbu Tato odolná řada turbínových průtokoměrů je ideální pro ztížené průmyslové aplikace. Součásti z nerezové oceli a karbidu wolframu zajišťují dlouhodobou životnost. Tyto produkty jsou také vhodné pro průmyslové aplikace s přítomností vysoké teploty a vysokého tlaku, například u následných procesů těžby ropy, v polovodičovém průmyslu a při chemickém zpracování. Funkce elektroniky umožňují propojení měřidla s většinou počítačů a PLC. Technická data 1100 Materiál Těleso 316 SS Rotor Nerezová ocel Nosník rotoru Nerezová ocel Hřídel rotoru Karbid wolframu Rozsah měření 0,03 0,1 l/s až l/s Světlost potrubí Instalace do potrubí o světlosti od ½ do 10 Přesnost průtoku ±1 % z měřené hodnoty pro měřidla o světlosti 7/8 a vyšší ±1 % z měřené hodnoty v horních 70 % rozsahu měření pro měřidla o světlosti 3/8, 1/2 a 3/4 Opakovatelnost ±0,1 % Kalibrace Voda (sledovatelná kalibrace NIST) Tlak max. 340 barů Teplota turbíny Až do 180 C Koncové spoje NPT, BSP, Victaulic, příruba, ozubený ventil nebo Grayloc Schválení CSA třída I Div 1, skupiny C a D; třída II Div 1, skupiny E, F a G: vnitřně bezpečné CSA třída l Div 1 skupiny C, D; splňuje UL 1203 a CSA 22.2 č. 30 Soubor Met Labs č. E (pouze pro modely s odolností vůči výbuchu) Technická data QuikSert pro kapaliny pro plyny Materiál Těleso Nerezová ocel Nerezová ocel Rotor Nerezová ocel Nerezová ocel Nosník/hřídel Karbid wolframu Karbid wolframu rotoru Rozsah měření 10:1 Přesnost ±1 % z měřené hodnoty pro měřidla o světlosti 7/8 a vyšší ±1 % z měřené hodnoty v horních 70 % rozsahu měření pro měřidla o světlosti 3/8, 1/2 a 3/4 Opakovatelnost ±0,1 % ±0,5 % Kalibrace Voda (sledovatelná kalibrace NIST) Tlak 10 až 100 barů Vakuum max. 15,3 mpa Provozní teplota Až do 180 C -40 C až +165 C Koncové spoje Bezpřírubový ASME/ANSI B Schválení Pouze pro modely odolné vůči výbuchu: třída l Div 1 skupiny C, D; splňuje UL 1203 a CSA 22.2 č. 30 Soubor Met Labs č. E

19 Typ FloClean 3-A pro sanitární použití Dlouhá životnost Snadná instalace Nízké náklady na údržbu Technická data B 2800 / B 3000 Napájení Baterie Alkalická baterie 1,5 VDC Napájený okruh 4 20 ma, napájený okruh Max. spotřeba energie 25 ma Impulzní výstupní signál Jeden impulz pro každý přírůstek poslední platné číslice čítače Typ impulzu Opticky oddělené tranzistory s otevřeným kolektorem Max. napětí 30 VDC Max. šířka impulzu 20 ms/max. frekvence vysílání impulzů 20 Hz Proud pokles 0,9 V při 5,0 ma nebo pokles 0,7 V při 0,1 ma Vstupy Magnetické snímání Kmitočtový rozsah 1 až Hz Citlivost spouštěcího 30 mv p-p impulzu Přepěťová ochrana 30 VDC Přesnost ±0,1 % Analogový výstup 4 20 ma Provozní teplota -30 C až +70 C Jednotky měření l/min, m³/d, m³/h, gal/min, b/d (Rychlost/součet) Jednotky měření litry, m³, kg, galony, barely ropy, MGal, (Celková rychlost) krychlové stopy, barely kapalin, libry Časové intervaly (četnost) Den, hodina, minuta, sekunda Schválení Měřidlo, dálková a otočná montáž Pouze modely odolné vůči výbuchu CSA třída I, div.1, skupiny C a D, vnitřně bezpečné třída II, div 1, skupiny E, F a G vnitřně bezpečné CE: IEC CSA třída I, div 1, skupiny B, C a D CSA třída II, skupiny E, F a G CSA třída III, typ 4, 70 C Sanitární turbínový průtokoměr FloClean 3-A splňuje požadavky sanitární normy 3-A a je doporučen pro použití u aplikací čištění vnějších povrchů (COP) a dezinfekce vnějších povrchů (SOP). Měřidlo je dokonale přizpůsobeno pro používání v potravinářském, nápojovém a farmaceutickém průmyslu. Měřidlo FloClean při použití se zobrazovacími jednotkami Blancett B 2800 nebo B 3000 poskytuje údaje o lokálním průtoku a souhrn objemu, a také možnost propojení s mnoha PLC a počítači. Technická data FloClean Konstrukční Těleso Nerezová ocel 316 L materiál Turbína Nerezová ocel 316 L, poniklovaná Standardní ložiska Niklové pojivo, karbid wolframu Hřídel Niklové pojivo, karbid wolframu Rozsah měření 0,03 0,1 až 2,5 25 l/s Přesnost ±1 % z měřené hodnoty Opakovatelnost ±0,1 % z měřené hodnoty Kalibrace Voda (sledovatelná kalibrace NIST) Provozní tlak 65 barů (Tri-Clamp ) Provozní teplota Až do 150 C Koncové spoje Sanitární upínací konec Mag. snímání NEMA 6; -100 C až +150 C 19

20 Turbínové průtokoměry Turbínový průtokoměr VISION 1000 pro měření malých průtoků neagresivních kapalin s nízkou viskozitou Dobrý poměr cena/výkon Kompaktní provedení Snadná instalace Bezúdržbový Vysoký provozní tlak Libovolná pracovní poloha Turbínové průtokoměry řady VISION jsou určeny pro přesné měření malých množství kapalin. S jejich použitím je možno měřit jak okamžitý, tak i celkový průtok. Řada VISION 1000 je vhodná pro velmi malé průtoky do 2,5 l/min. Tyto přístroje jsou ideální pro měření průtoku demineralizované vody, alkalických roztoků, normálních/ jedlých olejů, topných olejů, nápojů, roztoků ve vodě, paliva nebo spotřeby paliva. Obzvlášť vhodné jsou například pro pračky, myčky nádobí, kávovary, chladící a solární systémy, pekařské stroje, parní nebo provozní kuchyňská zařízení, nebo čištění CD. Rozměry ca Technická data Materiál Trogamid (PA 12) Rozsah viskozity 0,8 16 mm 2 /s Přesnost ±3 % hodnoty Opakovatelnost < 0,50 % Rozsah teploty -20 C až +100 C Provozní tlak Max. 25 bary Tlak, při kterém dojde k 200 barů destrukci Elektrické připojení Elektrický konektor EN Napájení 5 24 VDC Odběr proudu Cca 8 ma Výstupní signál Impulzy přes otevřený kolektor NPN Odpor 1 2,2 k ohmů Připojení G 1/4, NPT 1/4 Specifikace Typ F 66 Rozsah měření l/min 0,1 2,5 K faktor PPL* Světlost DN (mm) 5 * PPL = impulzy / litr Tlaková ztráta v barech pro vodu Typ F 66 0,5 l/min 0,02 1 l/min 0,05 1,5 l/min 0,15 2,5 l/min 0,25 20

21 Turbínový průtokoměr VISION 2000 pro měření malých průtoků neagresivních kapalin s nízkou viskozitou Dobrý poměr cena/výkon Kompaktní provedení Snadná instalace Bezúdržbový Vysoký provozní tlak Libovolná pracovní poloha Turbínové průtokoměry řady VISION jsou určeny pro přesné měření malých množství kapalin. S jejich použitím je možno měřit jak okamžitý, tak i celkový průtok. Řada VISION 2000 je vhodná pro velmi malé průtoky do 35 l/min. Tyto přístroje jsou ideální pro měření průtoku demineralizované vody, alkalických roztoků, normálních/ jedlých olejů, topných olejů, nápojů, roztoků ve vodě, paliva nebo spotřeby paliva. Obzvlášť vhodné jsou například pro pračky, myčky nádobí, kávovary, chladící a solární systémy, pekařské stroje, parní nebo provozní kuchyňská zařízení, nebo čištění CD. Rozměry ca Specifikace Typ F F F 16, F F F 66 Rozsah měření l/min , , ,5 7,5 K faktor PPL* Světlost DN (mm) * PPL = impulzy / litr Tlaková ztráta v barech pro vodu Typ F F F 16, F F F 66 0,5 l/min 1 l/min ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 1,5 l/min 2 l/min 0,06 ~ 0 ~ 0 ~ 0 0,05 ~ 0 5 l/min 0,2 0,12 ~ 0 0,05 0,2 0,05 10 l/min 0,7 0,4 ~ 0,12 0,17 0,4 0,2 15 l/min 0,9 ~ 0,25 0,27 0,4 20 l/min 1,3 ~ 0,45 0,48 0,7 25 l/min ~ 0,60 0,65 30 l/min ~ 0,92 0,97 Technická data Materiál Grilamid TR 55 (PA 12) Rozsah viskozity 0,8 16 mm 2 /s Přesnost ±3 % hodnoty Opakovatelnost < 0,50 % Rozsah teploty -20 C až +100 C Provozní tlak Max. 25 bary Tlak, při kterém dojde k 200 barů destrukci Elektrické připojení Elektrický konektor EN nebo kabelová přípojka Napájení 5 24 VDC Odběr proudu Cca 8 ma Výstupní signál Impulzy přes otevřený kolektor NPN Odpor 1 2,2 k ohmů Připojení G 3/8, NPT 3/8, O kroužek 21

22 Měřidla pro širokou škálu průmyslových kapalin Průtokoměry s kývavým diskem Průtokoměry s kývavým diskem jsou nejvhodnější pro měření průtoku a objemu kapalin s nízkou a střední viskozitou. 22

23 Průtokoměry s kývavým diskem Princip měření Průtokoměry s kývavým diskem jsou objemová měřidla. Vrchní a spodní část měřící komory přístroje mají kuželovitý tvar. Vystředění disku v měřící komoře je zajištěno pomocí kuličkového uložení. Kývavý pohyb disku vzniká při proudění kapaliny v měřicí komoře. Těleso disku zcela rozděluje objemy v přítokové a odtokové části měřící komory. Přítoková část měřící komory je od části odtokové oddělena přepážkou. Trn umístěný ve svislé ose disku vymezuje jeho kývavý pohyb, který je magneticky snímán pro jeho další zpracování. 23

24 Průtokoměry s kývavým diskem Průtokoměr Recordall pro čisté a mírně znečištěné kapaliny Magnetická vazba Kompatibilní s většinou kapalin Široký rozsah průtoků Nízká tlaková ztráta Nízká hmotnost Měřidla řady Recordall jsou objemová měřidla průtoku. Tato řada je určená pro měření kapalin s viskozitou až do 700 mpas a provozní teplotou od 50 C do 120 C. Typické způsoby použití: čisté a mírně znečištěné kapaliny, tvrdá a měkká voda, oleje, paliva, rozpouštědla atd. Měřící komora obsahuje disk, vymezovací trn a magnet. Komora je vložena v tělese měřicího přístroje. Na přítokové straně měřiče je umístěno sítko chránící komoru před vniknutím větších pevných částic. Systém měřidla je modulární a umožňuje použití kombinace mechanického a elektronického zobrazení s jakoukoliv velikostí měřidla. RCDL M 25 pro AdBlue viz strana 26 24

25 Rozměry Plastový model Rozměry Bronzový model A A H 1 H2 L B L B Rozměry (mm) Typ M 25 M 35 M 40 M 70 M 120 M 170 Plast Bronz Nerezová Bronz Plast Nerezová Bronz Bronz Bronz Poniklováno ocel Poniklováno ocel Poniklováno Poniklováno Poniklováno Připojení A R 3/4, 1 R 3/4, 1 R 1 R 1 R 1 1/4 R 1 1/4 R 1 1/4 1 1/2 NPT 2 NPT Vestavná délka L Šířka B Výška ukazatele H Výška snímače H Technická data Typ M 25 M 35 M 40 M 70 M 120 M 170 Plast Bronz Nerezová Bronz Plast Nerezová Bronz Bronz Bronz Poniklováno ocel Poniklováno ocel Poniklováno Poniklováno Poniklováno Světlost DN 15, 20 15, Jmenovitý tlak PN Max. teplota (PPO) 50 C 50 C 50 C 50 C 50 C 50 C 50 C 50 C 50 C Max. teplota (Vectra) 120 C 120 C 120 C 120 C Rozsah průtoku l/min (PPO) Rozsah průtoku l/min (Vectra) Přesnost (1:10) ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 % Přesnost (celkový rozsah) ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % ±1,5 % Hmotnost 1,2 kg 1,8 kg 5,8 kg 2,7 kg 1,8 kg 7 kg 5,5 kg 10,5 kg 13,6 kg Materiál Typ M 25 M 35 M 40 M 70 M 120 M 170 Kryt Nylon Bronz Nerez. ocel Bronz Polykarbonát Nerez. ocel Bronz Bronz Bronz Poniklováno Poniklováno Poniklováno Poniklováno Poniklováno Měřicí komora PPO / Vectra PPO / Vectra PPO / Vectra PPO PPO PPO PPO / Vectra PPO / Vectra PPO O kroužky Buna / Viton Buna / Viton Buna / Viton Buna Buna Buna Buna / Viton Buna / Viton Buna Držák (PPO) Nylon Držák (Vectra) Nerezová ocel 316 / 316 S/S Vstupní mřížka PPO Spodní díl (PPO) Nylon Litina Nerez. ocel Litina Polykarbonát Nerez. ocel Litina Litina Litina C poniklováno C poniklováno C poniklováno C poniklováno C poniklováno Spodní díl (Vectra) Bronz Nerez. ocel Nerez. ocel Bronz Bronz B poniklováno B poniklováno B poniklováno B poniklováno B poniklováno Závit Nylon Polykarbonát Magnet Baryum/ferit Zajišťující podložka Nylon Pojistný čep Nylon Vložení válce Nerezová ocel 316 / 316 S/S 25

26 Průtokoměry s kývavým diskem / oválnými koly Měřiče pro AdBlue a jiné agresivní kapaliny RCDL M 25, vestavný měřící přístroj LM OG-I-PVC, převodník impulzů LM OG-TI-PVC Magnetická vazba Robustní konstrukce Nízká hmotnost Modulární řada Vysoce chemicky čistý 32,5 % roztok syntetické močoviny, také známý jako AdBlue, je základem pro snížení toxických oxidů dusíku ve výfukových plynech dieselových užitkových a osobních automobilů. AdBlue se vyrábí synteticky. Vysoká čistota a kvalita jsou certifikovány dle DIN V AdBlue lze měřit pomocí plastových přístrojů Recordall RCDL M 25 nebo M 40. Na měřící přístroje je možné nainstalovat všechna počítadla společnosti Badger Meter. Technická data Typ RCDL M25 LM OG-I-PVC LM OG-TI-PVC Připojení R 3/4, R1 1/2 BSPP 1/2 BSPP Max. provozní tlak 16 barů 10 barů 10 barů Rozsah průtoku l/min 0,5 35 l/min 0,5 35 l/min Rozsah teploty 50 C -10 C až +50 C -10 C až +50 C Přesnost ±1,5 % ±0,5 % ±0,5 % Rozsah viskozity mpas až 2000 mpas Impulz/litr 100 ppl 100 ppl Vestavná délka 190 mm 82 mm 82 mm 26

27 Přístroje pro měření a dávkování F 110 Ččítač, od jednoduchého zobrazení až k přesnému dávkování. PC 100 Vysoce kvalitní zobrazovací jednotka pro všechny dávkovací a plnící aplikace. ER-10 Ukazatel okamžitého a celkového průtoku s impulzním výstupem. CUB 5 Multifunkční počítadlo se dvěma čítači a zobrazením průtoku. 27

28 Měřiče pro závlahové systémy, řízení budov a průmysl všeobecně Průtokoměry s lopatkovými koly Průtokoměry s lopatkovými koly jsou nízkonákladovou alternativou v zavlažovacích systémech (sprinklery, přidávání chemických prostředků při ošetřování vody, řízení čerpadel atd.), v samosprávě (fluorizace, řízení čerpadel atd.), v energetickém hospodářství (klimatizace, řízení budov, monitorování spotřeby energie atd.) a v průmyslu obecně (dávkovací procesy pro pekárny, přidávání barviv do vody pro textilní, potravinářský průmysl, inkousty a další barevné příměsi, přidávání tekutých vitamínů a nutrientů do vody pro hospodářská zvířata, automatizace ve filmovém průmyslu atd.) 28

29 Průtokoměry s lopatkovými koly Princip měření Pro tuto řadu je charakteristický design kola s šesti lopatkami s patentovaným nemagnetickým snímacím mechanizmem. Tvar lopatkového kola spolu s nepřítomností přitažlivé síly magnetu zajišťuje přesnost a opakovatelnost v rámci průtočného množství snímačů. Při otáčení lopatkového kola prouděním kapaliny je prostřednictvím proporcionální frekvence k průtočnému množství přenášen nízkoimpedanční signál obdelníkového průběhu. 29

30 Průtokoměry s lopatkovými koly Snímače průtoku mnohostranné použití 2 až 48 Speciální modely až 120 Velký teplotní a tlakový rozsah Možnost obousměrného měření Výhodný poměr cena / výkon Technická data I: snímače průtoku Typ SDI Materiál Mosaz X X X X X Bronz X Nerezová ocel X X X X X PVC X X X PVDF X PVCS X Uhlíková ocel X Max. teplota ve C Provedení pro zavlažování X X X X X X X X X (až 66 C) Max. tlak v barech 60 C / 3 bary X X 7 barů / 20 C X 7 barů / 25 C X 7 barů / 38 C X 9,5 barů / 150 C X 11 barů / 150 C X 12 barů / 38 C X 14 barů / 38 C X 17 barů / 150 C X X 20 barů / 38 C X 14 barů / 150 C X X 22 barů / 150 C X X X 24 barů / 22 C X 19 barů / 18 C X 27 barů / 38 C X X X X X 41 barů / 60 C X 68 barů / 150 C X Snímač průtoku řady 200 je vložný typ vyrobený z kovových a nekovových materiálů. Tyto snímače byly koncipovány pro použití v žíravých a nežíravých kapalinách. Řadu 200 je možné použít v potrubích od 3 do 40 (na vyžádání až 120 ) a obsahuje speciální zapouzdřenou verzi (IR modely) pro použití v zavlažovacích systémech (umožňují přímou instalaci do země). Další variantou je provedení senzorů řady T. Tyto modely byly navrženy pro interiérové aplikace nebo aplikace v chráněné oblasti, jako jsou například klimatizace, kontrola dodávek tepla a energie, systémy pro vodní chlazení, čerpadla a monitorování průmyslových procesů. Čidlo průtoku řady 4000 používá tangenciální kolo s šesti lopatkami. Řada je k dispozici pro světlosti potrubí 1/2, 3/4 a 1, a je lisována z materiálů PVC nebo PVDF. Kompaktní design umožňuje používání řady 4000 v mnoha průmyslových aplikacích, včetně měření vysoce čistých kapalin v polovodičovém průmyslu. Řada čidel průtoku SDI nabízí nesrovnatelnou výkonnost při měření průtoku kapalin v uzavřených potrubních systémech. Jsou vhodné pro řízení toku, monitorování průtoku a dávkovací systémy. Čidlo průtoku lze nainstalovat do potrubí o světlosti od 1,5 až do 48. Toto čidlo lze použít pro vodní aplikace nebo v nerezovém provedení pro žíravá média při vysokých teplotách a tlacích. Volitelně je k dispozici obousměrné měření průtoku nebo provedení napájené bateriemi. 30

31 Zobrazovací jednotky a převodníky pro všechny typy snímačů Univerzální použití Kontrolní systémy Řízení dávkování Volitelné různé typy výstupů Řady 2100 a 3000 jsou univerzální zobrazovací jednotky průtoku s alfanumerickým LCD displejem. Mohou být nastaveny uživatelem, aby zobrazovaly např. aktuální průtok, celkový průtok, stav volitelného reléového kontaktu a spoustu dalších parametrů. Řada 2200 nabízí širokou škálu použití v dávkovacích aplikacích, ať už jsou časově řízené nebo pracují na bázi objemového měření. Vyhodnocovací jednotky 2300 a 3050 spolu s čidly řady 200 nebo SDI nabízí vynikající řešení sledování spotřeby energií v budovách, která mají centrální řízení. Takto může být monitorováno vytápění nebo chlazení bytových komplexů, velkých budov nebo velkých průmyslových komplexů. Všechny snímače průtoku lze kombinovat s převodníky série 300 a 500. To umožňuje použití dalších vyhodnocovacích zařízení vyšších úrovní jako např. jednotek SPS nebo jednoduchých zobrazovacích zařízení. Technická data: Převodníky Typ 310 Analogový výstup, programovatelný 320 Impulzní výstup, programovatelný 330 Reléový výstup, programovatelný 340 BTU 340 LW-LonWorks BTU 340 N2 BTU 340 BN BTU 380 BTU Technická data: zobraz. jednotky Typ 2100 Montáž na stěnu/ovládací panel 2200 Řízení dávkování 2300 BTU 3000 Montáž na stěnu/ovládací panel 3050 BTU Možnost rozšíření o signální výstupy. Technická data II: snímače průtoku Typ / SDI PVC Vestavba do potrubí světlosti DN * ** ,5 1,5 2 2,5 1,5 4 3/4 2 0,5 1 1,5 36 Rozsah průtoků v m/s (standard) 0,15 9 0,15 9 0,1 4,5 0,15 9 0,1 4,5 0,6 6 0,1 6 Rozsah průtoků v m/s (nízké průtoky) 0,09 2,5 Přesnost (celkový rozsah / Qmax.) ±1 % ±1 % ±1 % v. M. ±1 % ±3 % < 1 % ±1 % Přesnost měření (aktuální průtok) ±4 % ±4 % Opakovatelnost (celkový rozsah / Qmax.) ±0,3 % ±0,3 % ±0,7 % ±0,3 % ±0,5 % ±0,5 % ±0,5 % *Zvláštní provedení až DN 3000 / 120 **příp. vyšší na vyžádání 31

32 Průtokoměry pro normální a odpadní vodu a jiné kapaliny Ultrazvukové průtokoměry Ultrazvukové průtokoměry jsou vhodné pro měření průtoků kapalin v uzavřených potrubích, nezaplněných potrubích a otevřených kanálech. 32

33 Ultrazvukové průtokoměry Princip měření (měření pomocí doby průchodu signálu) t 1/2 t 2/1 Ultrazvukové signály jsou střídavě vysílány ve směru a proti směru průtoku. Ultrazvukové signály jsou vysílány a přijímány diagonálně napříč směru proudění. Rychlost průtoku měřeného média je přesně definována rozdílem v časech průchodu obou měřících paprsků. Rozdíl času průchodu signálu ( t = t 2/1 t 1/2) stanovuje průměrnou rychlost průtoku. 33
